Marque	Orbegozo
Modèle	DS 75160 BL
Type de produit	Hotte décorative murale
Largeur	75 cm
Distance minimale de la surface de cuisson	65 cm (pour cuisson au gaz, peut varier selon instructions)
Type de contrôle	Commande tactile à 4 boutons
Nombre de vitesses	3 (faible, moyen, élevé)
Éclairage	LED intégré
Filtre à graisse	Filtre métallique lavable manuellement (ne pas laver au lave-vaisselle)
Filtre à charbon	Optionnel (non fourni), à changer annuellement
Minuterie	Arrêt automatique réglable (5 minutes)
Type d'évacuation	Extérieure (conduit Ø150 mm) ou recyclage avec filtre à charbon
Alimentation électrique	220-240 V ~ 50 Hz
Entretien régulier	Nettoyage mensuel du filtre à graisse, changement annuel du filtre à charbon (si utilisé)
Sécurité	Ne jamais flamber sous la hotte, surveillance de la friture, distance minimale de sécurité
Installation	Par un technicien qualifié, respect des normes électriques nationales
Réparabilité	Service technique agréé pour remplacement de pièces (LED, filtre, etc.)

FOIRE AUX QUESTIONS - DS 75160 BL Orbegozo

Comment nettoyer le filtre à graisse de la hotte Orbegozo DS 75160 BL ?

Retirez le filtre à graisse en appuyant sur le bouton de blocage, puis plongez-le dans de l'eau savonneuse ou du détergent doux. Rincez et laissez sécher. Ne pas laver au lave-vaisselle. Effectuez cette opération chaque mois pour éviter les risques d'incendie.

Comment installer la hotte en mode recyclage (sans évacuation extérieure) ?

Si vous n'avez pas de sortie extérieure, installez un filtre à charbon (non fourni) pour absorber les odeurs. Retirez d'abord le filtre à graisse, puis placez le filtre à charbon sur le moteur en tournant jusqu'au déclic. Assurez-vous qu'il soit bien fixé. L'aspiration sera réduite avec ce filtre.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale recommandée est de 65 cm pour une cuisson au gaz. Si les instructions de votre appareil de cuisson indiquent une distance supérieure, respectez celle-ci. Cette distance ne peut être réduite.

Comment utiliser la minuterie d'arrêt automatique (Auto-off) ?

Maintenez enfoncés simultanément les boutons + et - pendant 1 seconde. L'écran clignote et un compte à rebours de 5 minutes démarre. Après ce délai, le moteur et la lumière s'éteignent automatiquement avec un signal sonore.

Que faire si la hotte ne s'allume pas (ni moteur ni lumière) ?

Vérifiez que le cordon d'alimentation est bien branché. Si le problème persiste, contactez un service technique agréé pour inspection.

Comment changer l'éclairage LED de la hotte ?

La hotte est équipée d'un éclairage LED intégré. En cas de défaillance, faites appel à un service technique agréé pour obtenir la pièce de rechange appropriée. Le remplacement par l'utilisateur n'est pas recommandé.

À quelle fréquence faut-il changer le filtre à charbon ?

Le filtre à charbon doit être changé au moins une fois par an, ou plus fréquemment selon l'utilisation. Il est nécessaire uniquement en mode recyclage.

La hotte vibre anormalement, quelles sont les causes possibles ?

Les vibrations peuvent être dues à une lame de ventilateur endommagée, un moteur mal fixé ou une hotte mal accrochée au support. Éteignez l'appareil et contactez un service technique pour vérification.

Pourquoi la hotte n'aspire-t-elle pas correctement ?

Vérifiez que la distance entre la hotte et la surface de cuisson est comprise entre 65 et 75 cm. Assurez-vous également que les filtres (graisse et charbon) sont propres et que le conduit d'évacuation n'est pas obstrué.

La lumière fonctionne mais le moteur ne tourne pas, que faire ?

Cela peut indiquer une lame de ventilateur bloquée ou un moteur endommagé. Éteignez la hotte et faites appel à un service technique pour réparation.

MODE D'EMPLOI DS 75160 BL Orbegozo

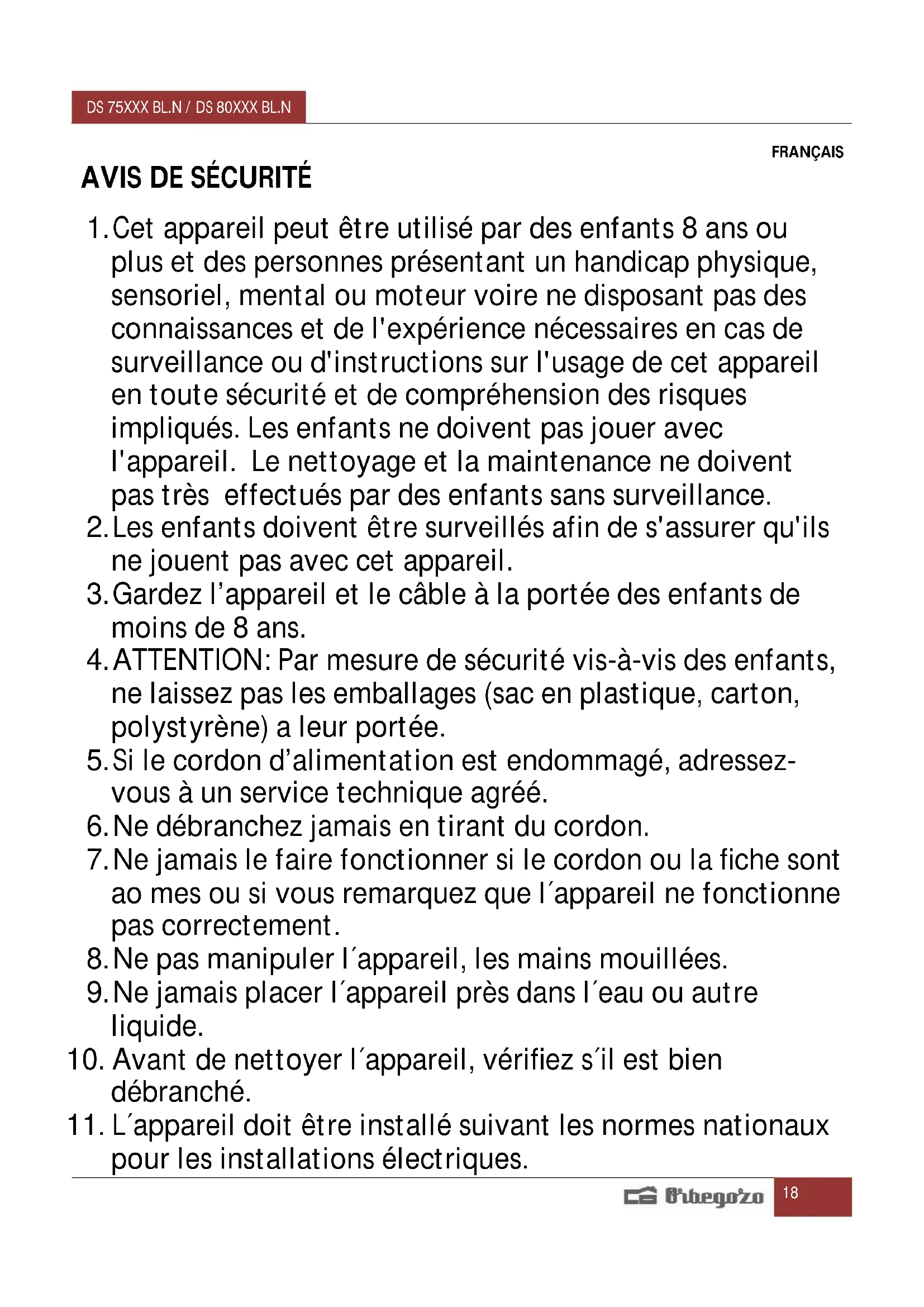

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

1. Cet appareil peut être utilisé par des enfants 8 ans ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas très effectués par des enfants sans surveillance.

2. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.

3. Gardez l'appareil et le câble à la portée des enfants de moins de 8 ans.

4. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.

5. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé.

6. Ne débranchez jamais en tirant du cordon.

7. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.

8. Ne pas manipuler l'appareil, les mains mouillées.

9. Ne jamais placer l'appareil près dans l'eau ou autre liquide.

10. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.

11. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.

12. Cet appareil est seulement apte pour une utilisation domestique.

13. En cas qui vous avez besoin d'une copie du manuel d'instructions, vous pouvez le demander à l'adresse e-mail [e-mail]

14. AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il ya un risque de blessure.

- L'évacuation ne doit être acheminée ni dans une chaminée servant à l'évacuation de fumées ou de gaz combustibles, ni dans un conduit servant de cheminée pour des pièces où sont installées des sources de chaleur à foyer ouvert. Pour canaliser les vapeurs, respectez les dispositions des autorités compétes en la matière. En cas de fonctionnement conjoint de la hotte à évacuation extérieur et d'autres sources de chaleur dont les foyers exigent un conduit de cheminée, contrôlez s'il y a un apport d'air suffisant.

- Ne laissez jamais les enfants utiliser l'appareil.

- La hotte a été conçue pour une utilisation domestique uniquement, elle ne convient pas pour un barbecue, une rôtisserie ou pour tout autre but commercial.

- Veuillez demander à un technicien de réaliser l'assemblage.

- La hotte et son filtre doivent être nettoyés régulièrement afin d'en assurer le bon fonctionnement.

- Avant de nettoyer l'appareil, veuillez éteindre le courant du disjoncteur principal.

- Nettoyez la hotte selon le mode d'emploi et maintenez-la hors de danger d'incendie.

- S'il existe un quelconque défaut sur l'appareil, veuillez appeler le service de réparations pour prendre rendez-vous avec un technicien réparateur.

- N'essayez pas de contrôler les filtres quand la hotte est en service

- Ne bouchez par aux lampes ou au couvrelampes après un usage prolonguéde l'appareil.

- Il est interdit de flamber des aliments sous la hotte.

- Evitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendies.

- Surveillez contentement la friture pour éviter que l'huile surchauffée ne prenne feu.

- Nous déclinons toute responsabilité en cas de dommages dus à l'inobservation des recommandations sus indiquées.

• D'évacuation d'air ne doit pas être envoyé par des conducteurs utilisés pour évacuer les fumées provenant d'appareils fonctionnant au gaz ou autre combustible.

- La distance minimale entre les éléments de cuisson et le fond de la hotte doit être d'au moins 65 cm lorsque le capot est installé sur un élément de cuisson au gaz. Si les instructions pour l'installation de l'élément de cuisson à gaz pour indiquer une plus grande distance, doivent être pris en compte. La distance de 65cm ne peut pas être réduite.

- La réglementation en matière d'évacuation d'air doivent être respectées.

INSTALLATION

Preparation de l'installation

a. Si vous avez une sortie à l'extérieur, votre hotte peut être raccordé comme image c-dessous au moyen d'un conduit d'extraction (aluminium, tube flexible ayant un diameter intérieur de 150 mm).

b. Avant l'installation, éteignez la hotte et le débrancher de la prise.

c. La hotte doit être place à une distance de 65-75cm dessus de la surface de cuisson pour le meilleur effet.

Installation (sortie vers l'extérieur)

- Perce les trous 3x8mm pour accommoder le support. Visser et serrer le support sur le mur avec les vis et chevilles fournies.

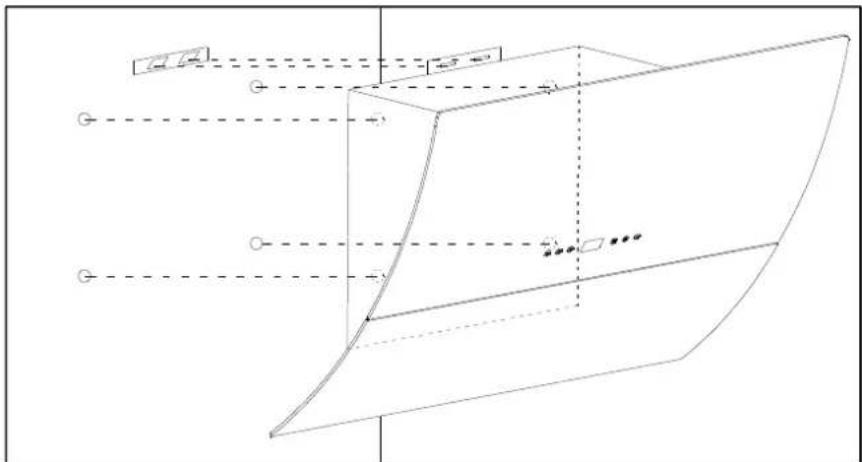

- Votre modèle DS 75XXX/ DS 80XXX a besoin de faire des trous de 4x8mm plus, placer le capot dans le support, marquer les 4 points que l'image ci-dessous montre, retirer la hotte et percer les trous. Placer le bouchon à vis.

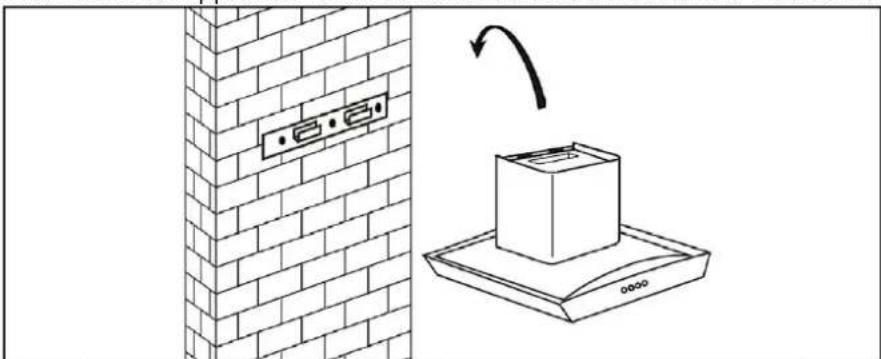

- Accrochez le hotte sur le support mural et le visser au mur à travers les 4 trous forés avant.

- Fixer le réducteur à la hotte. Ensuite, placez le tube de l'extraction dans le réducteur comme ci-dessous montre l'image.

- Assemblée de cheminée extérieur: cheminée externe est assemble avec deux plaques fournies, et une autre en plan en "U". Mettez cheminée supérieure dans la cheminée inférieure et vissez plaque plane dans la cheminée inférieure comme il est indiqué sur l'image ci-dessous.

- Installation de la cheminée: mettre sur le hotte et visser les brides qui sont sur le côté dessus de la hotte.

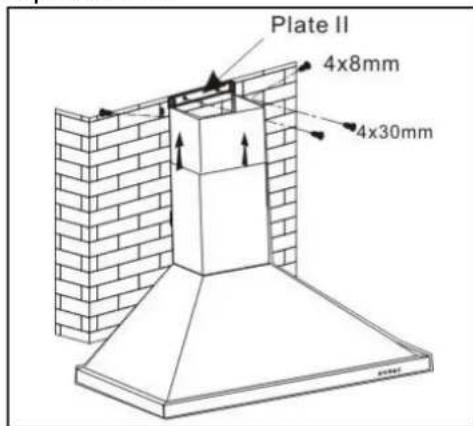

- Place "U" plaque sur la hauteur désirée, marquer et percer deux trous dans le mur, mettre les bouchons à vis et visser la plaque au mur.

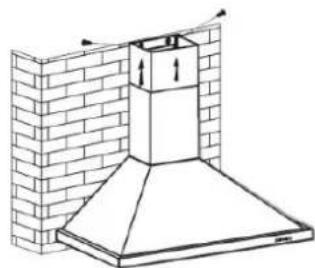

- Aller jusqu'à la cheminée supérieure jusqu'à ce que la plaque "U" et visser dessus de la cheminée de la plaque « U ».

Installation (évacuer l'intérieur)

Si vous ne possédez pas de sortie vers l'extérieur, le tube d'extraction ne sera pas nécessaire et l'installation sera aussi la section précédente.

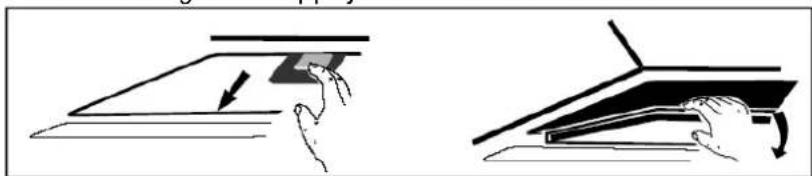

Le filter à charbon (non fourni) peut être utilize pour éviter les odeurs. Pour installer le filtre à charbon, d'abord vous devez retirer le filter à graisse. Appuyer sur le bouton de bloc et tirez.

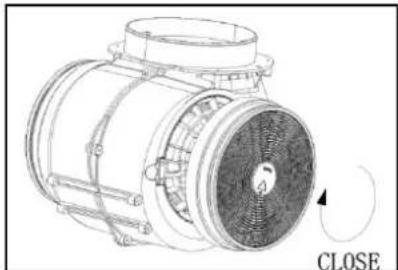

Placer le filter à charbon dans le moteur ci-dessous photo montre et tourner jusqu'à ce que son "clic". Faites la même chose de l'autre côté.

• Veiller à ce filtre à charbon est bien placé. Sinon, il peut tomber et les dommages de la hotte.
• Lorsque le filtre à charbon est placé, la puissance d'aspiration sera plus faible.

TOUCH CONTROL

ON/OFF: allumer et éteindre le moteur.

+ Accélérer: pousser à augmenter la puissance d'aspiration de la hotte.

Speed down: pousser à réduire la puissance d'aspiration de la hotte.

Lumière.

8 Affichage numérique: il vous montrera la vitesse du moteur: 1, faible; 2, milieu; 3, haute; 4, très élevé (seulement disponible en modèles DS 80170 et DS 80190).

Auto-off: gardez poussé les boutons + et - 1 seconde, l'écran scintillera et va commencer un compte à rebours de 5 minutes. Après 5 minutes, le moteur et la lumière éteint automatiquement et émet un coup de sifflet.

ENTRETIEN

Avant de nettoyer le hotte, assurez-vous qu'il est éteint et débranché.

Nettoyage de l'extérieur de la hotte

Utilisez un chiffon doux imbibe d'eau et de savon doux ou un détergent domestique. Ne jamais utiliser de tampon à récurer en métal, produits abrasifs ou brosse dure pour nettoyer, il pourrait gratter.

Nettoyage mensuel du filter à graisse

IMPORTANT: nettoyer le filter chaque mois pour éviter tout risque d'incendie.

Le filtre recueille la graisse, fumée et la poussière, donc l'efficacité de la hotte dépend de l'état du filtre. Si il est pas propre, les déchets de graisse (inflammable) seront potentiellement bloquer le filtre. Retirez-le et plonger dans l'eau avec du savon ou du détergent. Après cela, rincer et laisser sécher. Filtre à graisse ne peut pas être proper vaisselle.

Changement annuel du filtre à charbon

Appliquer seulement pour évacuer l'interieur de la hotte (non relie à la sortie à l'extérieur). Ce filtre piège les odeurs et doit être change une fois par an au moins, en fonction de la fréquence à laquelle vous utilisez le hotte.

Changer une lumière

Cette hotte a LED, il est donc peu probable à l'échec, dans le cas où il se produit, verifier auprès du service assistant pour vous fournir la pièce de rechange appropriée.

DÉPANNAGE

Difficulté	Cause	Solution
La lumière est allumé, mais le moteur ne fonctionne pas.	La lame du ventilateur est bloc.	Éteignez la hotte et le prendre à un service technique pour le fixer
	Le moteur n'est endommagé
Moteur et la lumière ne fonctionnent pas.	Le cordon n'est pas brancher.	Branches le cordon d'alimentation.
Sérieux vibrations dans l'unité.	La lame du moteur est endommagée.	Éteignez la hotte et le prendre à un service technique.
	Moteur n'est pas ajusté fermement.	Eteignez la hotte et le prendre à un service technique.
	La hotte est pas bien accroché sur le support.	Descendez la hotte et vérifier si le support est bien situé.
Le rendement d'aspiration.	Trop de distance entre la hotte et la surface de cuisson.	Réglez la distance de 65-75cm.

Enlevement des appareils ménagers usagés.

La directive européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations

de collete séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

DÉCLARATION DE CONFORMITÉ:

Cet appareil est conforme aux exigences de la Directive Basse Tension 2006/95/CE et aux exigences de la directive EMC 2004/108/CE.
