MANUAL DE UTILIZADOR DS 75160 BL Orbegozo

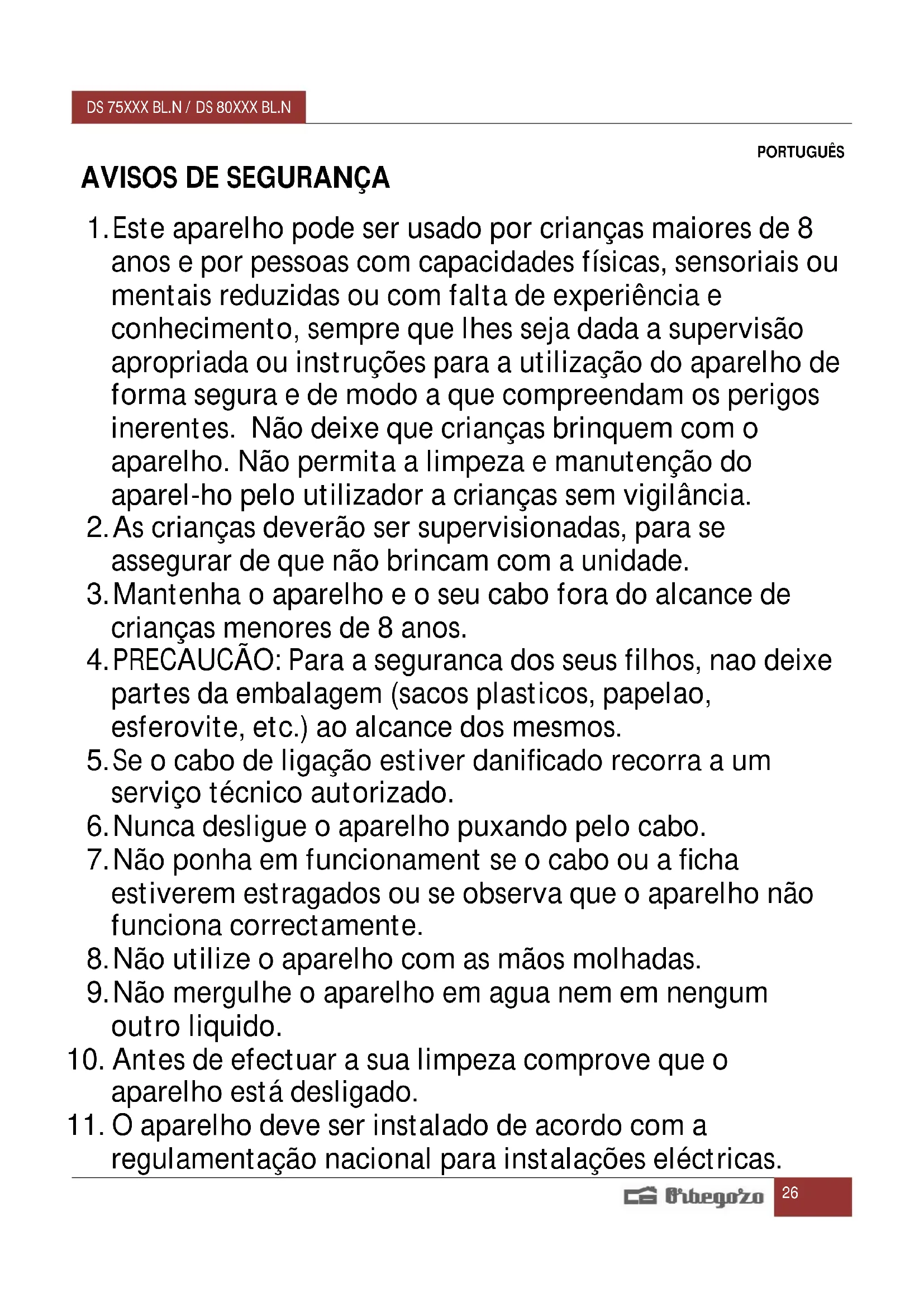

1. Este aparelho pode ser usado por crianças maiores de 8

anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem vigilância.

2. As crianças deverão ser supervisionadas, para se

assegurar de que não brincam com a unidade.

3. Mantenha o aparelho e o seu cabo fora do alcance de

crianças menores de 8 anos.

4. PRECAUCÃO: Para a seguranca dos seus filhos, nao deixe

partes da embalagem (sacos plasticos, papelao, esferovite, etc.) ao alcance dos mesmos.

5. Se o cabo de ligação estiver danificado recorra a um

serviço técnico autorizado.

6. Nunca desligue o aparelho puxando pelo cabo.

7. Não ponha em funcionament se o cabo ou a ficha

estiverem estragados ou se observa que o aparelho não funciona correctamente.

8. Não utilize o aparelho com as mãos molhadas.

9. Não mergulhe o aparelho em agua nem em nengum

10. Antes de efectuar a sua limpeza comprove que o

aparelho está desligado.

11. O aparelho deve ser instalado de acordo com a

regulamentação nacional para instalações eléctricas.DS 75XXX BL.N / DS 80XXX BL.N

12. Este aparelho destina-se apenas a uso doméstico.

13. No caso em que você precisa de uma cópia do manual de

instruções, você pode perguntar para ele por a escrita um e-mail para sonifer@sonifer.es

14. ATENÇÃO: Em caso de utilização incorreta do aparelho,

há um risco de possíveis lesões.

• Nunca deixe as crianças operarem a máquina.

• O exaustor destina-se apenas para utilização doméstica, e não é adequado para churrascos, lojas de grelhados ou qualquer outros objectivo comercial.

• Peça a um técnico para efectuar a montagem.

• O exaustor e a rede do filtro devem ser limpos regularmente para garantir o seu bom funcionamento.

• Desligue a corrente no quadro antes de os limpar.

• Limpe o exaustor de acordo com o manual de instruções e mantenha-o longe do perigo de incêndios.

• Se o aparelho se avariar, contatar o departamento de assistência para que um engenheiro de assistência o repare.

• Não repare o aparelho por sua conta. Recorra a um serviço técnico autorizado. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado, ao fabricante ou a uma pessoa qualificada para que o substituam.

• O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.

• Nâo tentar controlar os filtros com a coifa em funcionamiento.

• Nâo tocar as lâmpadas ou os cobre lâmpadas após um uso prolongado do aparelho.

• É proibido cozinhar alimentos directamente na chama sob a coifa.

• Evitar chamas livres pois sâo danosas para os filtros e perigosas causadoras de incêndios.

• Controlar constantemente a fritura para evitar que o olé superaquecido se incendeie.

• Desligar a coifa da rede eléctrica antes de efetuar manutenções.

• Declina-se qualquer responsabilidade por eventuais danos provocados pela inobservância das advertências acima citadas. INSTALAÇÃO Preparação da instalação a. Se você tem uma saída para o exterior, o exaustor pode ser ligado como imagem abaixo por meio de uma conduta de extracção (esmalte, de alumínio, tubo flexível com diâmetro interior e de 150 mm). b. Antes da instalação, desligue o exaustor e desligue-o da tomada. O exaustor deve ser colocado a uma distância de 65-75cm acima cozinhar superfície para melhor efeito. c. O exaustor deve ser colocado a uma distância de 65-75cm acima cozinhar superfície para melhor efeito.DS 75XXX BL.N / DS 80XXX BL.N

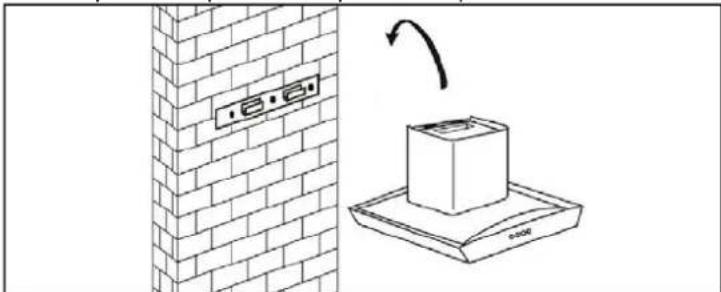

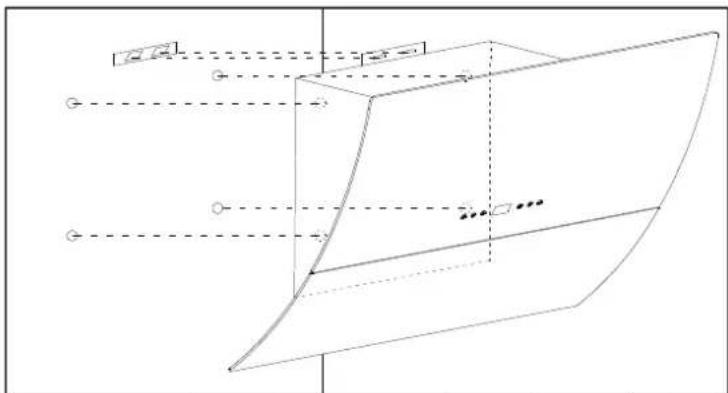

Instalação (saída para fora) - Faça furos 3x8mm para acomodar o suporte. Parafuso e aperte o suporte na parede com os parafusos e buchas fornecidos. - Seu modelo DS 75XXX / DS 80XXX precisa de fazer furos 4x8mm mais, colocar o exaustor em suporte, marque os 4 pontos como a imagem abaixo mostra, retire a tampa e faça os furos. Coloque o bujão. - Pendure o exaustor em suporte de parede e aperte-o à parede através dos 4 furos antes. - Corrigir redutor para o exaustor. Em seguida, coloque tubo da extracção no redutor como imagem abaixo mostra.DS 75XXX BL.N / DS 80XXX BL.N

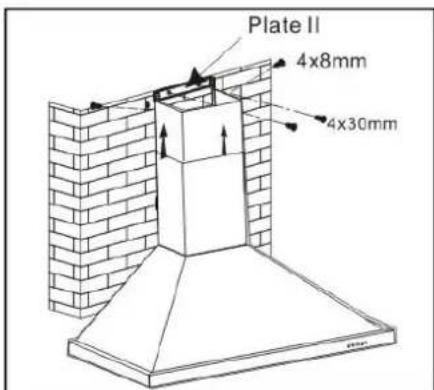

- Montage de chaminé exterior: chaminé exterior está montada com duas placa previstas, num plano e outra em “U”. Coloque chaminé superior na chaminé inferior e parafuso placa plano na chaminé inferior, como é mostrado na imagem abaixo. - Instalação de chaminé: colocá-lo no exaustor e aperte-o para as flanges que estão na parte de cima do exaustor. - Place placa “U” na altura desejada, marque e faça dois furos na parede, coloque os bujões e parafuso a placa na parede. - Vá até a chaminé superior até placa de “U” e parafuso chaminé superior a placa de “U”.DS 75XXX BL.N / DS 80XXX BL.N

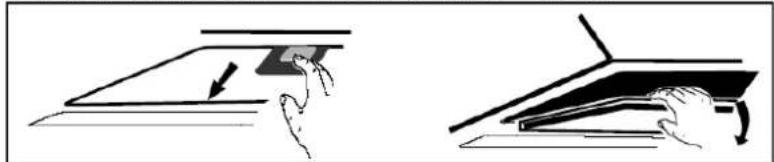

Instalação (ventilação dentro) Se você não tem saída para for a, o tubo exaustor não será necessário ea instalação será tão secção anterior. O filtro de carvão (não fornecido) pode ser usado para evitar odors. Para instalar o filtro de carvão, primeiro você deve remover filtro de gordura. Empurre botão de bloqueio e puxe. Colocar o filtro de carvão no motor como abaixo mostra imagem e transformá-lo até que o som de “clique”. Fazer a mesma do outro lado. Dicas: - Certifique-se de filtro de carvão está bem colocado. Caso contrário pode cair e danos o exaustor. - Quando o filtro de carvão é colocada, a potência de aspiração será menor.

ON/OFF: Ligar e desligar o motor. Acelerar: empurrá-lo para aumentar o poder de sucção do exaustor. Velocidade para baixo: empurrá-lo para reduzir o poder de sucção do exaustor. Luz. Display digital: ele irá mostrar a velocidade do motor: 1, baixo; 2, meio; 3, elevado; 4, muito alta (disponível apenas em modelos DS 80170 e DS 80190) Auto-off: mantenha pressionado os botões e por 1 segundo, o display da cintilação e vai começar uma contagem regressiva de 5 minutos. Após 5 minutos, o motor ea luz desliga-se automaticamente e soará um apito. MANUTENÇÃO Antes de limpar o exaustor, verifique se está desligada e desconectada. Limpeza de exterior do exaustor Use um pano macio umedecido com água e sabão suave ou detergente doméstico. Nunca use polidor de metal, produtos abrasivos ou escova dura para limpá-lo, elel poderia raspar.DS 75XXX BL.N / DS 80XXX BL.N

Limpeza mensal de filtro de gordura IMPORTANTE: limpe o filtro a cada mês para evitar o risco de incêndio. O filtro de recolher graxa, fumaça e poeira, por isso a eficiência do exaustor depende do estado do filtro. Se não for limpo, os resíduos de graxa (potencialmente inflamável) irá bloquear o filtro. Remova-o e mergulhe em água com sabão ou detergente. Depois disso, enxaguar e deixar secar. Filtro de gordura não pode ser limpo na máquina de lavar louça. Mudança anual do filtro de carvão Aplicam-se apenas ao exaustor instalado a recirculação do ar interno (não conectado à tomada do lado de fora). Este filtro retém os odores e deve ser trocada uma vez por ano, pelo menos, dependendo de como frequentemente você usa o exaustor. Mude uma luz Este exaustor tem luz LED, pelo que não é provável a falhar, no caso de isso acontecer, verifique com assistente de serviço para fornecer-lhe a peça de reposição adequada.

SOLUÇÃO DE PROBLEMAS

A luz de ligar mas o motor não funciona. A lâmina é danificado.

lo ao serviço técnico para consertá-lo.

Motor e luz não funcionam.

O cabo não está tomada

Conecte o cabo à rede elétrica

Vibração grave na unidade

A lâmina de motor é danificado

lo ao serviço técnico. Motor não está ajustado com firmeza. Desligue o exaustor e leva

lo ao serviço técnico. O exaustor não é bem pendurado no suporte. Abaixe

se o exaustor e verificar se o suporte está bem localizado. Desempenho de sucção.

Demasiada distância entre o exaustor e superfície para cozinhar. Ajuste

Recolha dos eletrodomésticos. A diretiva Européia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos. DECLARAÇÃO DE CONFORMIDADE: Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2006/95/CE e os requisitos da directiva EMC 2004/108/CE.
