MANUAL DE UTILIZADOR DS 48170 B IN Orbegozo

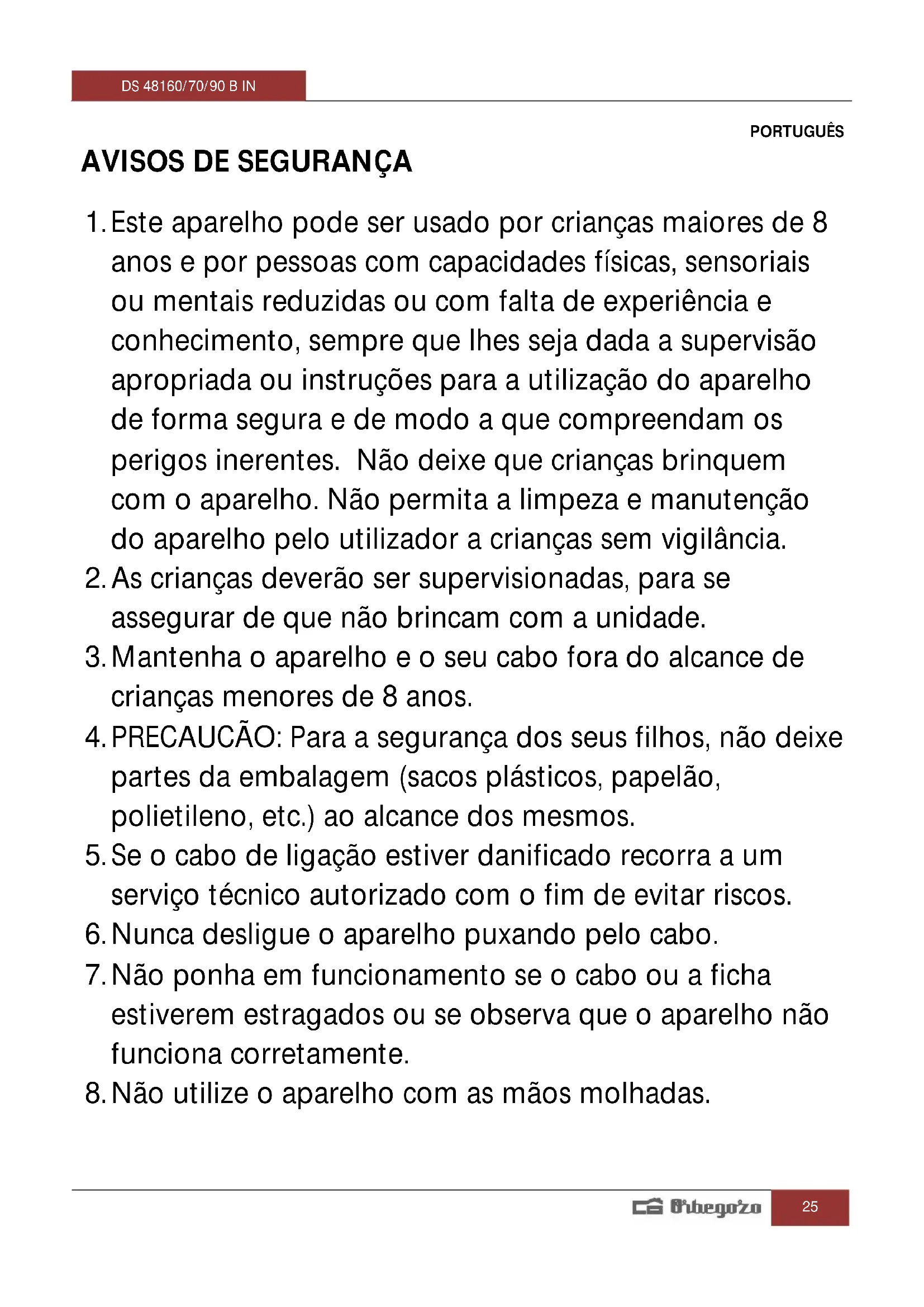

1. Este aparelho pode ser usado por crianças maiores de 8

anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparelho pelo utilizador a crianças sem vigilância.

2. As crianças deverão ser supervisionadas, para se

assegurar de que não brincam com a unidade.

3. Mantenha o aparelho e o seu cabo fora do alcance de

crianças menores de 8 anos.

4. PRECAUCÃO: Para a segurança dos seus filhos, não deixe

partes da embalagem (sacos plásticos, papelão, polietileno, etc.) ao alcance dos mesmos.

5. Se o cabo de ligação estiver danificado recorra a um

serviço técnico autorizado com o fim de evitar riscos.

6. Nunca desligue o aparelho puxando pelo cabo.

7. Não ponha em funcionamento se o cabo ou a ficha

estiverem estragados ou se observa que o aparelho não funciona corretamente.

8. Não utilize o aparelho com as mãos molhadas.DS 48160/70/90 B IN

9. Não mergulhe o aparelho em agua nem em nenhum

10. Antes de efetuar a sua limpeza comprove que o

aparelho está desligado.

11. O aparelho deve ser instalado de acordo com a

regulamentação nacional para instalações eléctricas.

12. Este aparelho destina-se apenas a uso doméstico.

13. No caso em que você precisa de uma cópia do manual

de instruções, você pode perguntar para ele por a escrita um e-mail para sonifer@sonifer.es

14. ATENÇÃO: Em caso de utilização incorreta do aparelho,

há um risco de possíveis lesões.

• Peça a um técnico para efetuar a montagem.

• O exaustor e a rede do filtro devem ser limpos regularmente para garantir o seu bom funcionamento.

• Não tentar controlar os filtros com a coifa em funcionamento.

• Não obstruir as saídas de descarga do ar.

• Não tocar as lâmpadas ou os cobre lâmpadas após um uso prolongado do aparelho.

• Declina-se qualquer responsabilidade por eventuais danos provocados pela inobservância das advertências acima citadas.

• Quando o alimento é frito cuidados devem ser tomados para que o óleo não superaquecer e pegar fogo.DS 48160/70/90 B IN

• A ventilação deve ser fornecida conveniente para o quarto, se usados simultaneamente um otário para cozinha e aparelhos alimentados por gás ou outro combustível.

• O risco de incêndio, se a limpeza não é efectuada de acordo com as instruções.

• Não flamejar sob o capô.

• ATENÇÃO: As partes acessíveis podem ficar quentes quando utilizado com aparelhos de cozinha.

• O ar de exaustão não devem ser enviados por condutores utilizados para evacuar os fumos de equipamentos movidos a gás ou outro combustível.

• A distância mínima entre os elementos de cozedura e a parte inferior da capa deverá ser de pelo menos 65 centímetros se o capuz é instalado num elemento de cozinhar a gás. Se as instruções de instalação elemento de cozinhar a gás indicam uma maior distância deve ser tida em conta. 65 centímetros de distância não pode ser reduzida.

• Os regulamentos sobre a evacuação de ar devem ser respeitados. AVISOS

1. Obrigado por ter escolhido o nosso exaustor. Leia o manual de instruções cuidadosamente antes de

2. O trabalho de instalação deve ser efetuado por um técnico qualificado e competente.

3. O fabricante renuncia qualquer responsabilidade por quaisquer danos ou lesões provocados pelo não

cumprimento das instruções para a instalação contida no texto que se segue. O exaustor é utilizado com 220-240V~50 HzDS 48160/70/90 B IN

1. O exaustor utiliza materiais de alta qualidade, e possui um design elegante.

2. Este exaustor encontra-se equipado com um motor eléctrico de baixo ruído e grande potência e lâmina

centrífuga, produz uma forte sucção, um baixo nível de ruído, possui um filtro de gordura antiaderente e é de fácil limpeza.

3. A construção especial do túnel de vento e a concepção do coletor de óleo, a sujidade livre é rapidamente

absorvida. Instalação

1. Para obter um melhor resultado, os exaustores devem ser instalados a uma

distância de 65-75 cm sobre a chaminé.

2. O exaustor é dotado com buchas de fixação adequadas à maior parte de

paredes/tectos. De qualquer modo, convém consultar um técnico qualificado para ter a certeza de que os materiais são adequados à sua parede/tecto. A parede/tecto deve ser o suficientemente forte para sustentar o peso do exaustor.

3. Ligação eléctrica: A corrente da rede deve corresponder à corrente assinalada na etiqueta das

características situada no interior do exaustor. Se houver uma ficha ligue o exaustor a uma tomada de corrente conforme as normas vigentes situada numa zona acessível. Se houver uma ficha (ligação directa à rede, aplique um interruptor bipolar à norma com uma distância das buchas em abertura não inferior a 3 mm (acessível).

4. Para instalá-la na parede, faça 3 orifícios de 8mm de diâmetro cada100 mm num lugar adequado em

linha com o gancho do exaustor.

5. Introduza as buchas nos orifícios.

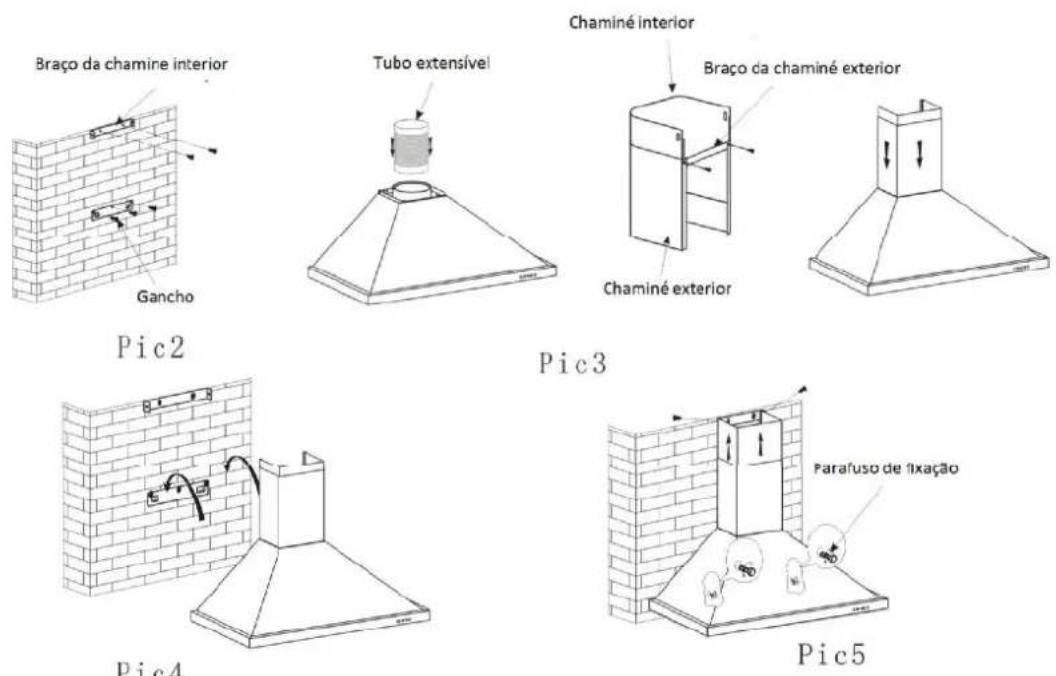

6. Fixe o gancho na parede e coloque o molde. (Figura 2).

7. Coloque a válvula sem retorno com os parafusos fornecidos acrescentes o redutor e seguidamente a

conduta para a fuligem e leve-a até ao exterior. Consulte a figura B.

8. Pendurar na parede. (Figura 4).

9. Calcule a altura final da secção em forma de U e puxe do interior da secção em forma de U até à altura

apropriada. (Figura 5).

10. No tubo inferior colocar o molde com os parafusos fornecidos primeiro e seguidamente marcar e fazer

dois orifícios na parede de 8mm de diâmetro Figura 2.

11. Finalmente, perfure 2 orifícios de 8 mm de diâmetro num lugar adequado em linha com a segunda

placa Figura 2, e aperte os dois parafusos.

12. Ajuste a altura da chaminé interior para a posição do braço da chaminé interior e fixe aparafusando-a.

Depois de ajustar a posição, fixe o corpo com o parafuso de fixação. Veja a Fig. 5. Nota: As duas aberturas de ventilação situam-se na parte de trás do corpo, com 6 mm de diâmetro.DS 48160/70/90 B IN

O APARELHO DE CLASSE 1 DEVE SER LIGADO À TERRA A ligação deve ser feita da seguinte forma: CASTANHO = L (linha) AZUL = N (neutro) AMARELO/VERDE = (terra) O APARELHO DE CLASSE 2 NÃO DEVE SER LIGADO À TERRA. Para os aparelhos de 2ª classe que possuam na etiqueta de características o símbolo do duplo quadrado. A ligação deve ser feita da seguinte forma: CASTANHO = L (linha) AZUL = N (neutro)

AVISOS DE INSTALAÇÃO

• Não repare o aparelho por sua conta. Recorra a um serviço técnico autorizado. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.

• O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.

• Certifique-se de que a área de encontra limpa antes da instalação, para evitar a sucção dos restantes bocados de madeira partida e poeira.

• Não deve partilhar o mesmo tubo de ventilação do ar com outros aparelhos tais como o tubo de gás, tubo de aquecimento e tubo de ar quente.

• A curva do tubo de ventilação deve ser de ≥120º, paralelo ou acima do ponto de início e deve ser ligado à parede externa.

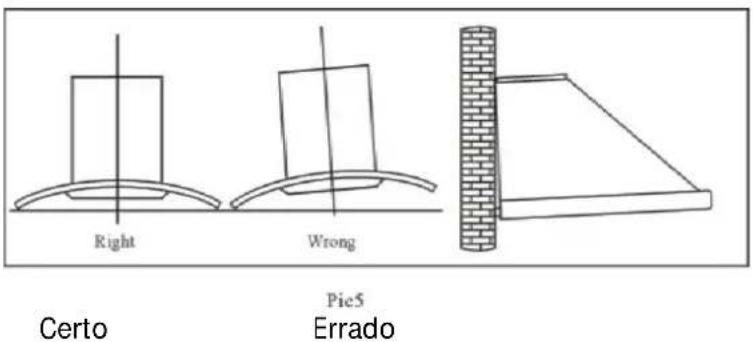

• Depois da instalação, certifique-se de que o extractor se encontra nivelado para evitar a acumulação de gordura numa das extremidades.DS 48160/70/90 B IN

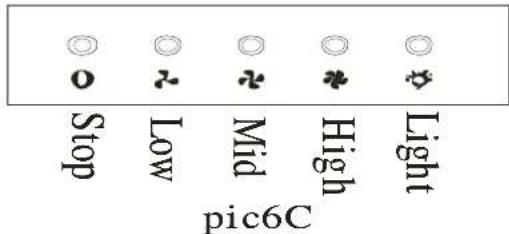

Certo Errado UTILIZAÇÃO Ajuste da velocidade. Consulte as figuras Tecla de pressão

1. Pressione a tecla Stop, e o motor irá deixar de funcionar.

2. Pressione a tecla Low (Baixa), a campainha irá emitir um único sinal sonoro, e o motor funciona a baixa

3. Pressione a tecla Mid (Média), a campainha irá emitir um único sinal sonoro, e o motor funciona a média

4. Pressione a tecla High (Elevada), a campainha irá emitir um único sinal sonoro, e o motor funciona a

5. Pressione a tecla Light (Iluminação) e as duas lâmpadas se acendem. Pressione-a novamente para as

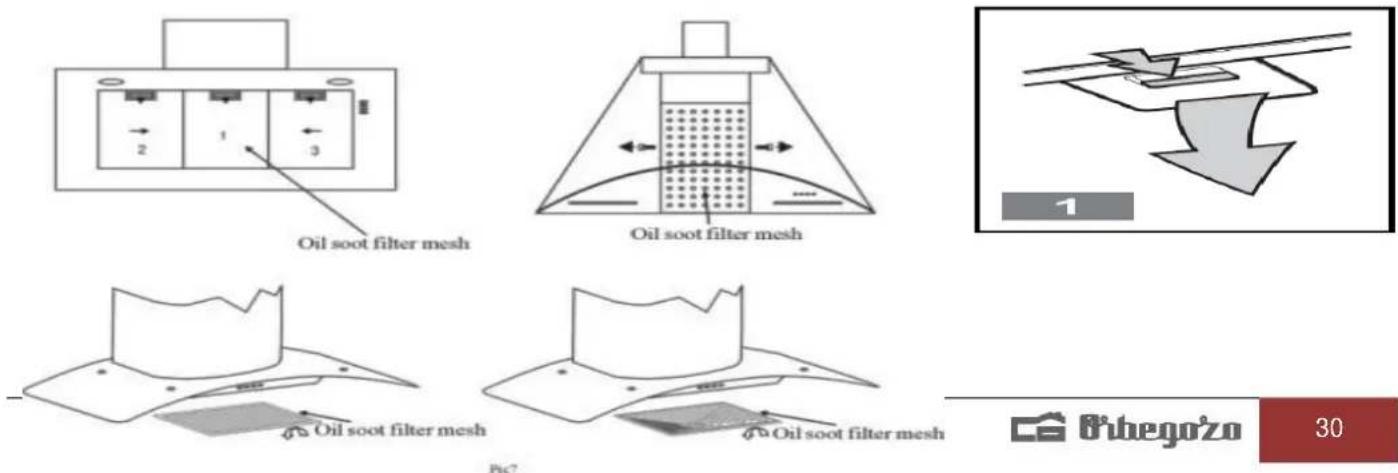

A rede do filtro é feita de aço inoxidável de alta densidade. Não utilize um detergente corrosivo para limpá- la. Ao manter este filtro limpo irá manter o aparelho a funcionar corretamente. Cumpra as diretrizes que se seguem. Método 1: Coloque a rede dentro de 40-50 cc de água limpa, despeje o detergente, e deixe de molho durante 2-3 mins. Utilize luvas e limpe o filtro com uma escova suave. Não exerça demasiada pressão, visto que a rede é delicada e é facilmente danificada. Método 2: Se for informado de tal, pode colocar a rede numa máquina de lavar louça, configure a temperatura para cerca de 60 graus.DS 48160/70/90 B IN

Rede do filtro da sujidade do óleo

2. Aviso de limpeza do exaustor

A. Para proteger o corpo principal da corrosão durante um período prolongado de tempo, o exaustor deve ser limpo com água quente e um detergente não corrosivo a cada dois meses. B. Não utilize um detergente abrasivo porque tal irá danificar o corpo. C. Mantenha o motor e outras peças sobresselentes livres de água, visto que tal irá danificar o aparelho. D. Não se esqueça de desligar a corrente no quadro antes de limpar o aparelho. E. O filtro de carbono não deve ser exposto a fontes de calor. F. Não solte a barra fixa à volta do filtro de carbono. G. Se a tomada ou o fio eléctrico forem danificados, contate um centro de assistência autorizado para substituí-lo. SUSTITUIÇÂO LÂMPADAS. Nota: Se existir lâmpada defeituosa substituir imediatamente.

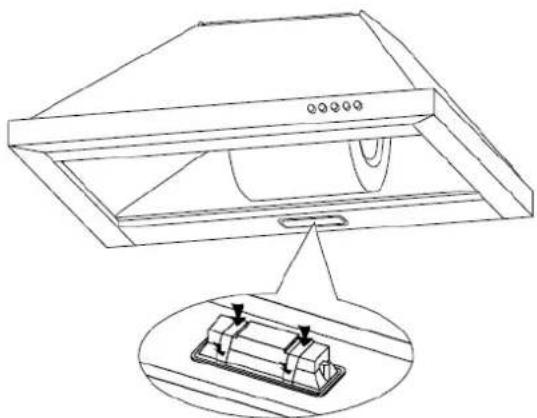

1. Desligue o aparelho da rede eléctrica

2. Retirar o vidro de protecção

3. Substituir as lâmpadas esgotadas

4. Fechar o vidro de protecção.

MONTAGEM E SUBSTITUIÇÃO DE FILTRO A CARVÃO ACTIVO Se recorrer a este sistema em locais onde não exista a tubagem de expulsão para o exterior o quando não for possível instalá-la. Desligue o aparelho da rede eléctrica A. Retire os filtros metálicos B. (Tipo rectangular - Fig. 3) Coloque o filtro de carvão como se indica na figura DS 57160/70/90 C. Para montar os filtros ao carvão realize a operação ao contrárioDS 48160/70/90 B IN

Potência de entrada classificada 220 V-240 V, 50 Hz Potência classificada 192W / 194W Potência da iluminação 2WX1 / 2WX2 Potência do motor 190 W Modo de transmissão Motor único Velocidade Velocidade I Velocidade II Velocidade III Diâmetro do tubo de ar 150 MM Saída de ar ≥630 m3/h Pressão do ar ≥250 Pa Ruído ≤70 Db(A)

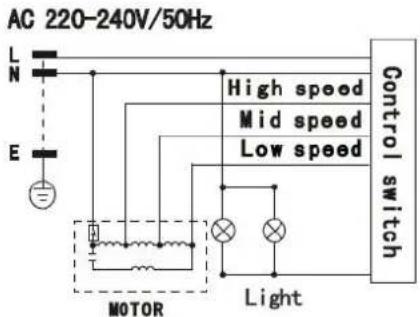

Recolha dos eletrodomésticos. A diretiva Européia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos. DECLARAÇÃO DE CONFORMIDADE:Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2014/35/UE e os requisitos da directiva EMC 2014/30/UE. LED light Lâmpada LED High speed Velocidade alta Mid speed Velocidade média Low speed Velocidade baixa Motor Motor Transformer Transformador Light Lâmpada Electrical outlet Saída eléctrica Controlo switch Interruptor de controlo
