MANUAL DE USUARIO DS 48170 B IN Orbegozo

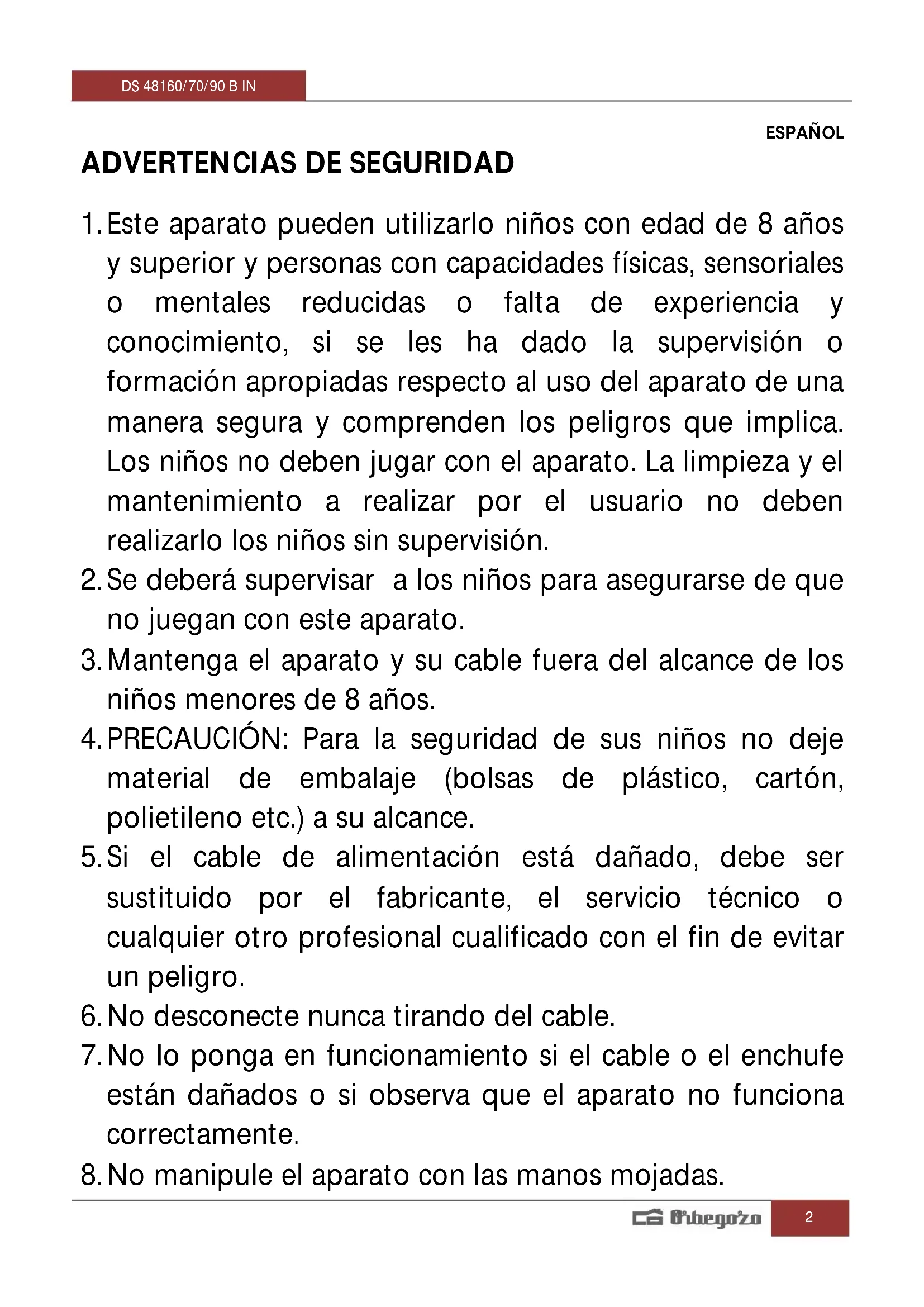

ADVERTENCIAS DE SEGURIDAD

1. Este aparato pueden utilizarlo niños con edad de 8 años

y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que

no juegan con este aparato.

3. Mantenga el aparato y su cable fuera del alcance de los

niños menores de 8 años.

4. PRECAUCIÓN: Para la seguridad de sus niños no deje

material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

5. Si el cable de alimentación está dañado, debe ser

sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado con el fin de evitar un peligro.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe

están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.DS 48160/70/90 B IN

9. No sumergir el aparato en agua o cualquier otro líquido.

10. Antes de su limpieza observe que el aparato está

11. El aparato debe instalarse de acuerdo con la

reglamentación nacional para instalaciones eléctricas.

12. Este aparato es sólo para uso doméstico.

13. En caso de necesitar una copia del manual de

instrucciones, puede solicitarla por correo electrónico a través de sonifer@sonifer.es

14. ADVERTENCIA: En caso de mala utilización, existe riesgo

de posibles heridas.

• Solicite a un técnico que realice el montaje.

• Para asegurar un funcionamiento correcto, la campana y el filtro deben limpiarse con regularidad.

• No manipular el filtro con la campana en marcha.

• No obstruir el tubo de descarga

• No tocar la lámpara o su protección después de un uso prologado del aparato.

• Se declina toda responsabilidad por daños eventualmente provocados por no haber observado las citadas advertencias.

• Cuando se fríen los alimentos se debe tener cuidado de que el aceite no se caliente en exceso y se incendie

• Debe estar prevista una ventilación conveniente de la habitación si se utilizan simultáneamente una campana extractora de cocina y aparatos alimentados por gas uDS 48160/70/90 B IN

• Existe riesgo de incendio en caso de que la limpieza no se efectúe conforme a las instrucciones.

• No flamear bajo la campana extractora.

• ATENCIÓN: Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocción.

• El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.

• La distancia mínima entre los elementos de cocción y la parte inferior de la campana debe ser como mínimo de 65cm si la campana está instalada sobre un elemento de cocción a gas. SI las instrucciones de instalación de elemento de cocción a gas indican una distancia superior, se deben tener en cuenta. La distancia de 65cm no puede reducirse.

• Los reglamentos respecto a la evacuación del aire han de ser respetados.

1. Gracias por elegir nuestra campana extractora. Antes de utilizarla, lea atentamente este manual de

2. La instalación debe llevarla a cabo un instalador cualificado y competente.

3. El fabricante declina toda responsabilidad por cualquier daño material o personal derivado del

incumplimiento de las instrucciones de instalación contenidas en este manual. Esta campana extractora se ha diseñado para su utilización con 220-240V~50Hz. CARACTERÍSTICAS

1. Esta campana extractora utiliza materiales de alta calidad y tiene un diseño aerodinámico.

2. El polvo disperso se absorbe en un periodo de tiempo muy breve, debido al túnel especial para el aire y

al diseño del colector de aceite.DS 48160/70/90 B IN

3. Esta campana extractora cuenta con un silencioso motor eléctrico de gran potencia y una carcasa

centrífuga, proporciona una gran succión, emite poco ruido, también dispone de un filtro anti-grasa y se limpia fácilmente. INSTALACIÓN

1. Para obtener un mejor resultado, las campanas extractoras deben instalarse

a una distancia de 65-75 cm sobre la encimera. Si la encimera es de gas, la distancia mínima será de 750mm y si es eléctrica, la distancia mínima será de 650mm.

2. La campana está dotada con tacos de fijación adecuados a la mayor parte

de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a su pared. La pared debe ser lo suficientemente fuerte para sostener el peso de la campana.

3. Conexión eléctrica: La corriente de la red debe corresponder a la corriente señalada en la etiqueta de las

características situada en el interior de la campana. Si contiene un enchufe conecte la campana a una toma de corriente conforme a las normas vigentes situada en una zona accesible. Si contiene un enchufe (conexión directa a la red, aplique un interruptor bipolar a norma con una distancia de los contactos en abertura no inferior a 3 mm (accesible.).

4. Para instalarla en la pared, realice 3 orificios de 8mm de diámetro horizontales cada 100 mm en un lugar

adecuado en línea con el gancho de la campana a una altura adecuada (750mm por encima de la encimera).

5. Introduzca los tacos en los orificios.

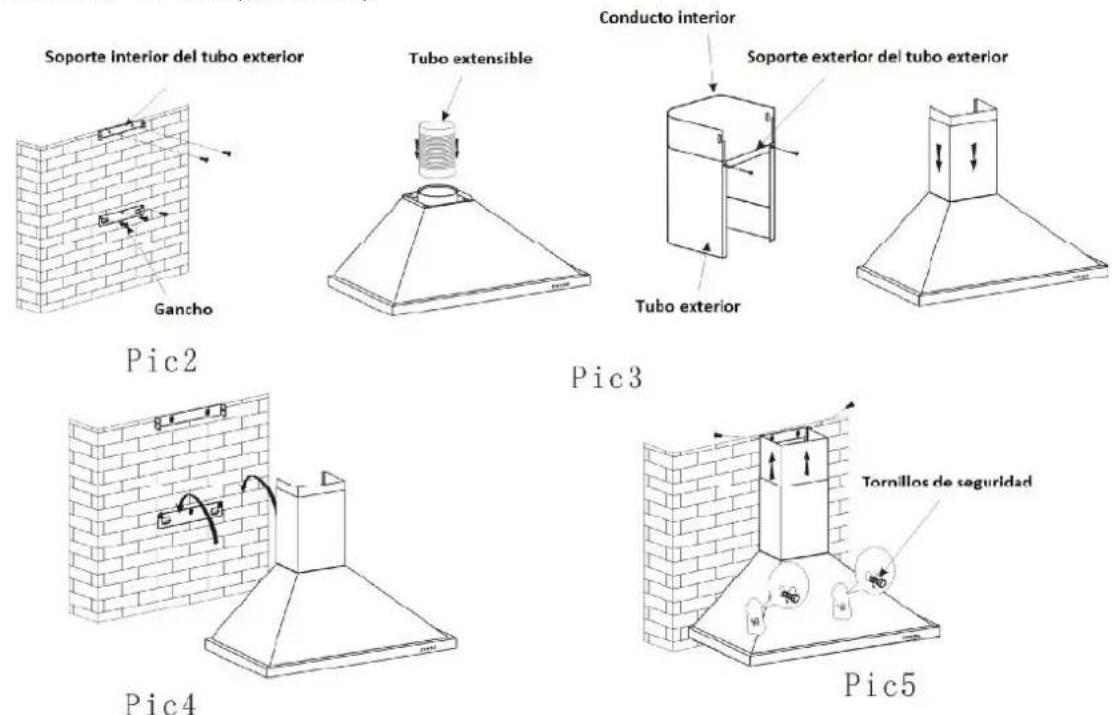

6. Fije el gancho en la pared (figura 2).

7. Coloque la válvula sin retorno con los tornillos que se acompañan, añada el reductor, el conducto para

el hollín y la chimenea decorativa.

8. Colgar en la pared (figura 4).

9. Calcule la altura final de la sección en forma de U (chimenea decorativa). Para ello tire del interior de la

sección en forma de U (chimenea decorativa) hasta la altura apropiada (figura 5).DS 48160/70/90 B IN

10. En el tubo inferior colocar el soporte con los tornillos que se acompañan (soporte conducto exterior en

figura 3) y seguidamente marcar y realizar dos orificios en la pared de 8mm de diámetro para fijar la chimenea superior (soporte del conducto interior en figura 2).

11. Finalmente, taladre 2 orificios de 8 mm de diámetro en un lugar adecuado en línea con la segunda

placa (soporte conducto interior en figura 2), y apriete los dos tornillos.

12. Instale los tubos en la pared con los tornillos que se adjuntan mediante los soportes de pared.

13. El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos

alimentados por gas u otro combustible.

14. La distancia mínima entre los elementos de cocción y la parte inferior de la campana debe ser como

mínimo de 65cm si la campana está instalada sobre un elemento de cocción a gas. SI las instrucciones de instalación de elemento de cocción a gas indican una distancia superior, se deben tener en cuenta. La distancia de 65cm no puede reducirse.

15. Los reglamentos respecto a la evacuación del aire han de ser respetados.

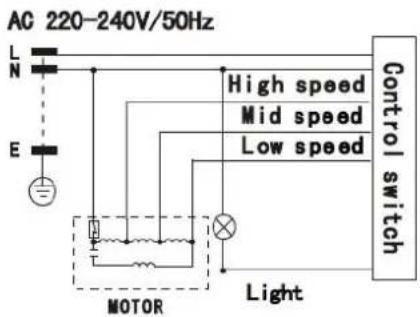

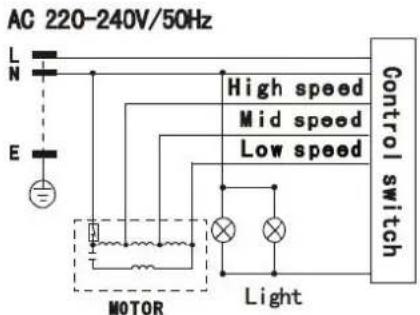

EL APARATO DE CLASE 1 SE DEBE CONECTAR A TIERRA La conexión se debe realizar de la siguiente forma: MARRÓN = L (línea) AZUL = N (neutro) AMARILLO/VERDE = (tierra) EL APARATO DE CLASE 2 NO SE DEBE CONECTAR A TIERRA. Para los aparatos de 2ª clase que poseen en la etiqueta de características el símbolo del doble cuadrado. La conexión se debe realizar de la siguiente forma: MARRÓN = L (línea) AZUL = N (neutro)

ADVERTENCIAS SOBRE DE LA INSTALACIÓN

• El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.

• Si el cable está dañado debe ser reemplazado por el fabricante, un servicio técnico autorizado o por personal cualificado.

• Antes de la instalación, asegúrese siempre de que la zona esté limpia para así evitar la succión de restos de astillas de madera y polvo.

• No se puede utilizar el mismo conducto de ventilación para otros dispositivos como por ejemplo, salida de gas, conducto de la caldera o conducto de aire caliente.

• La curvatura del conducto de ventilación debería ser ≥120°, paralela o sobre el punto de comienzo y debería estar conectada a la pared exterior.

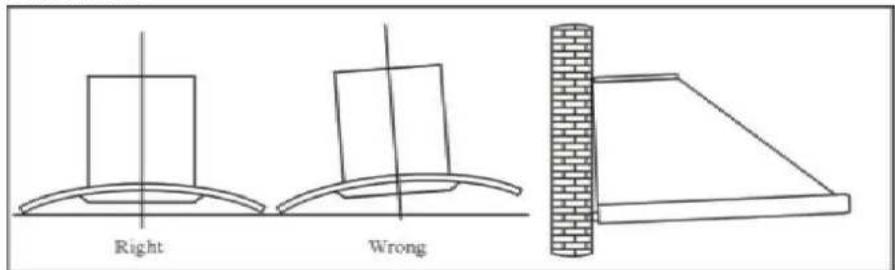

• Una vez realizada la instalación, asegúrese de que el extractor esté nivelado para evitar que se acumule grasa en uno de los lados.DS 48160/70/90 B IN

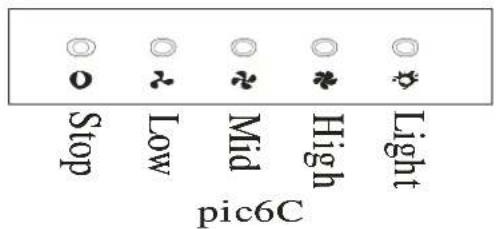

UTILIZACIÓN Ajuste de la velocidad. Consulte las figuras. Botones

1. Para detener el motor, pulse el botón Stop (parada).

2. Pulse el botón Low (velocidad baja), el dispositivo emitirá un zumbido y el motor funcionará a velocidad

3. Pulse el botón Mid (velocidad media), el dispositivo emitirá un zumbido y el motor funcionará a

4. Pulse el botón High (velocidad alta), el dispositivo emitirá un zumbido y el motor funcionará a velocidad

5. Pulse el botón de la lámpara y se encenderán las dos lámparas. Para apagar la luz, pulse el botón de

nuevo. pic6C Low Mid High Light Stop pic6C Low Mid High Light Stop pic6C Low Mid High Light Stop Usar una potencia de aspiración mayor en caso de una particular concentración de vapores de la cocina. Aconsejamos encender la aspiración 5 minutos antes de cocinar y dejarla en funcionamiento por otros 15 minutos aproximadamente. MANTENIMIENTO

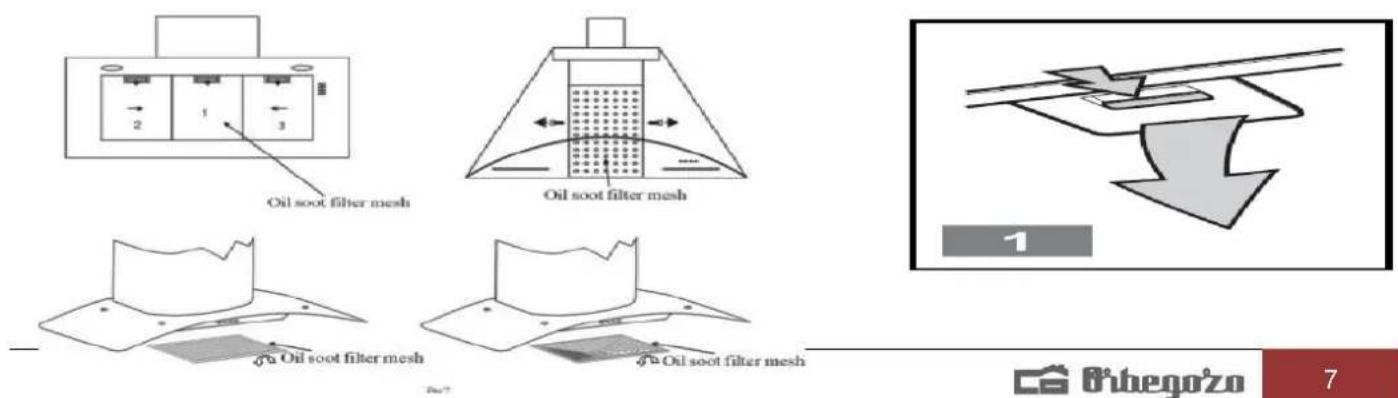

1. Limpieza del filtro anti-grasa.

La malla del filtro está fabricada de acero inoxidable de alta densidad. No utilice nunca un detergente corrosivo para limpiarlo. Si mantiene este filtro limpio, la campana funcionará correctamente. Por favor, siga estrictamente las siguientes instrucciones: Para sacar el filtro metálico (ver la siguiente imagen) se desmontara utilizando los dos topes, tirando primeramente hacia la parte trasera y extraerlo por debajo. Método 1: Coloque el filtro en 40-50 cl de agua limpia, añada detergente y sumérjalo durante 2-3 minutos. Utilice guantes y límpielo con un cepillo suave. No aplique demasiada presión ya que la malla es un producto delicado y se puede dañar fácilmente. Método 2: La malla se puede colocar en un lavaplatos. Ajuste la temperatura a aproximadamente 60ºC. Existe riesgo de incendio en caso de que la limpieza no se efectúe conforme a las instrucciones. No flamear bajo la campana extractora. ATENCIÓN: Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocción.

2. Aspectos a tener en cuenta en la limpieza de la campana extractora

A. Antes de limpiar la campana, recuerde siempre desconectar la electricidad. B. Para proteger el cuerpo principal de la corrosión a largo plazo, la campana se debe limpiar con agua caliente y detergente suave cada dos meses. C. No utilice nunca un detergente abrasivo ya que esto dañaría el cuerpo. D. No permita que el motor y otras piezas entren en contacto con el agua, ya que ésta dañará el aparato. E. El filtro de carbón no debe exponerse al calor directo. F. No desmonte la barra fija que rodea al filtro de carbón. G. Si el enchufe o el cable están dañados, póngase en contacto con un servicio postventa autorizado para que lo sustituya.

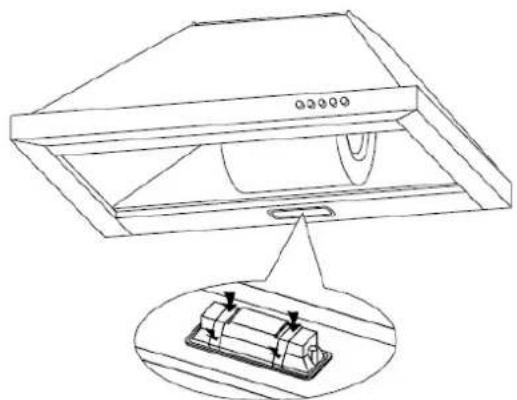

SUSTITUCION DE BOMBILLAS

Nota: Si existe bombilla defectuosa cambiar inmediatamente.

1. Desconecte el aparato de la red eléctrica

LAMPARA LED DE 2.5W Max MONTAJE Y CAMBIO DE FILTRO AL CARBÓN ACTIVO Se recurre a este sistema en locales donde no exista la tubería de expulsión o cuando no sea posible instalarla. Desconecte el aparato de la red eléctrica A. Quite los filtros metálicos B. (Filtros circulares – ver siguiente imagen) se encuentran en los extremos del Motor, por lo tanto gire los filtros carbón en sentido contrario a las agujas del reloj hasta que se desenganchen C. Para montar los filtros al carbón realice la operación al revésDS 48160/70/90 B IN

Advertencia: El filtro al carbón activo no se puede lavar ni reciclar, hay que cambiarlo por lo menos cada 4 meses.

Eliminación del electrodoméstico viejo. En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo. DECLARACIÓN DE CONFORMIDAD: Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/UE y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/UE. LED light Lámpara LED High speed Velocidad alta Mid speed Velocidad media Low speed Velocidad baja Motor Motor Transformer Transformador Light Lámpara Electrical outlet Salida eléctrica Control switch Interruptor de control

Tensión nominal 220 V-240 V, 50 Hz Potencia nominal 192W / 194W Potencia de iluminación 2WX1 / 2WX2 Potencia del motor 190W Modo de accionamiento Motor único Velocidad Velocidad I Velocidad II Velocidad III Diámetro del conducto de aire 150 mm Salida de aire ≥630 m
