DS 74170 BL - Capucha Orbegozo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana decorativa de cocina
Marca	Orbegozo
Modelo	DS 74170 BL
Alimentación	220-240 V ~ 50 Hz
Potencia nominal total	105 W
Potencia del motor	109 W
Iluminación	LED 2 W x 2 (desmontable)
Número de velocidades	3 (baja, media, alta)
Diámetro del conducto de evacuación	150 mm
Caudal de aire máximo	≥ 378 m³/h
Presión de aire	≥ 181 Pa
Nivel sonoro	≤ 69 dB(A)
Distancia mínima sobre la cocción	65-75 cm (65 cm para gas)
Tipo de instalación	Evacuación exterior o recirculación (filtro de carbón opcional)
Filtros antigrasa	Metálicos, lavables en lavavajillas
Filtro de carbón	Opcional (no incluido), para modo recirculación
Mantenimiento de los filtros	Cada 2 semanas (antigrasa); carbón cada 3-6 meses
Tipo de bombilla	LED 2 W (reemplazo por un profesional)
Material	Acero inoxidable y vidrio (estimación)
Seguridad infantil	Se requiere supervisión; empaques fuera del alcance
Instalación	Solo por un técnico calificado

Preguntas frecuentes - DS 74170 BL Orbegozo

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 65 cm para cocinas a gas y de 65 a 75 cm para otros tipos de cocción. Respete siempre la distancia indicada en el manual para una eficiencia óptima.

¿Cómo instalar la campana en modo de evacuación exterior?

Perfore los agujeros para los soportes, fije la campana a la pared a la altura recomendada, conecte el conducto de evacuación (diámetro 150 mm) a la salida de aire de la campana y diríjalo hacia el exterior. Use abrazaderas para fijar el conducto.

¿Puedo usar la campana sin conducto de evacuación exterior?

Sí, en modo recirculación. Debe instalar un filtro de carbón activo (no incluido) en el motor. El aire se filtra y luego se devuelve a la habitación. La potencia de aspiración se reducirá ligeramente.

¿Cómo limpiar los filtros antigrasa metálicos?

Los filtros antigrasa deben limpiarse aproximadamente cada dos semanas. Lávelos a mano con un detergente suave y agua caliente, o en el lavavajillas. Séquelos bien antes de volver a colocarlos.

¿Con qué frecuencia se debe cambiar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 3 a 6 meses según el uso. No es lavable y pierde su eficacia con el tiempo.

¿Qué hacer si la campana no se enciende o el motor no funciona?

Verifique primero la alimentación eléctrica. Si la luz funciona pero el motor no, el condensador o el motor pueden estar dañados. Si nada funciona, el cable de alimentación puede estar mal conectado. Llame a un técnico calificado.

¿Cómo reemplazar la bombilla LED?

La bombilla es de tipo LED 2 W. Desconecte la campana, retire los filtros antigrasa, desatornille el marco de la iluminación, luego reemplace la bombilla. Esta operación debe ser realizada por un profesional.

La campana hace ruido anormalmente, ¿qué hacer?

Verifique que los filtros no estén obstruidos, que el conducto de evacuación no esté bloqueado y que la campana esté bien fijada a la pared. Un ruido anormal también puede deberse a un rodamiento del motor desgastado. Contacte al servicio técnico.

¿Puedo instalar la campana yo mismo?

La instalación debe ser realizada por un técnico calificado de acuerdo con las normas eléctricas. Una instalación incorrecta puede provocar riesgos de incendio o lesiones.

¿Cuál es la potencia de aspiración máxima?

El caudal de aire máximo es de ≥ 378 m³/h y la presión de aire de ≥ 181 Pa. La campana ofrece tres velocidades para adaptarse a sus necesidades.

MANUAL DE USUARIO DS 74170 BL Orbegozo

Avenida de Santiago, 86

30007 Murcia

Espana

E-mail: [e-mail]

Made in P.R.C.

Lea atentamente este manual antes de utiliser este aparato y guardelo para fut uras consultas. Sólo así podra Obtener los最好的 resultados y la(Maxima seguidad de uso.

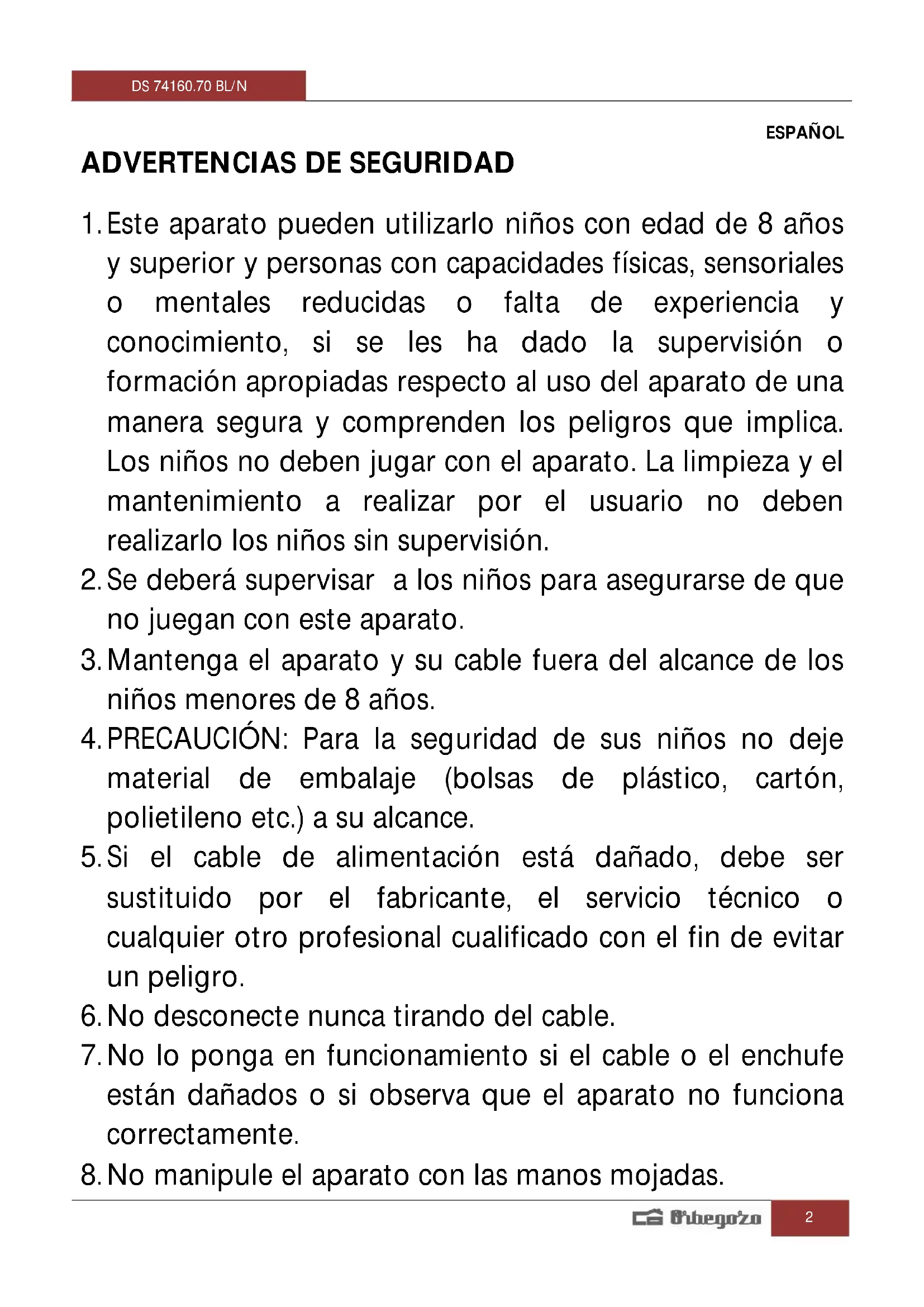

ADVERTECIAS DE SEGURIDAD

1. Este aparato pueda usararlo niños conidad de 8 años y superior y personas con capacities físicas, sensoriales o mentales reduidas o falta de experiencia y conocimiento, si se les ha做到了 la supervisión o formación apropriadas respecto al uso del aparato de unaforma segura y comprenden losPEGROS que implica.Los niños no deben hacer con el aparato. La limpieza y elmantimiento arealizar por el usuario no debenrealizarlo los niños sin supervisión.
2. Se deben superviar a los niños para asegurarse de que no jugan con este aparato.
3. Mantenga el aparato y su cable fuera del alcance de los niños menosores de 8 años.
4. PRECAUCION: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, carton, polietileno etc.) a su alcance.
5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicios专业技术 o cualquier(other professional提供优质 con el fin deatar un peligro.
6. No desconecte nunca tirando del cable.
7. No lo ponga en funciona si el cable o el enchufe está danados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.

9. No sumergir el aparato en agua o cualesquier除外 liquido.

10. Antes de su limpieza observe que el aparato está desconectado.
    11.El aparato debe instalarse de acuerdo con la reglamentacion nacional para instalaciones electricas.
11. Este aparato es solo para uso domestico.
12. En caso de necesitar una copia del manual de instrucciones, pueda solicitarla por correo electrónico atramés de [e-mail]
13. ADVERTENCIA: En caso de mala Utilización, existe riesgo de posibles heridas.
14. Solicite a un的技术ico que realice el montaje.
15. Para asegurar un funcionacorrecto, la campana y elentiethiben limpiarse con regularidad.
16. No manipular el filtro con la campana en marcha.
17. No obstruir el tubo de descarga
18. Se declina toda responsabilidad por daños eventualmente provocados por no haber observado las citadas advertencias.
19. Debe estar prevista una ventilación conveniente de la habitación si se utilizes simultáneamente una campana extractor de comida y aparatos alimentados por gas u other combustible.
20. Existe riesgo de incendio en caso de que la limpieza no se efectue conforme a las instrucciones.

21. No flamear bajo la campana extractora.

22. ATENCION: Las partes accesibles peuvent calentarse cuando se utilizes con aparatos de cocccion.

23. El aire evacuado no debe ser enviado por conductos que se utilizes para evacuar los humos de aparatos alimentados por gas u other combustible.

24. La distancia minima entre los elementos de coccción y la parte inferior de la campana debe ser como minimum de 65cm si la campana está instalada sobre un elemento de coccción a gas. Si las instrucciones de instalación deelemento de coccción a gas indican una distancia superior, se deben tener en cuenta. La distancia de 65cm no pueda reducirse.

25. Los reglamentos respecto a la evacuacion del aire han de ser respetados.

INFORMACION GENERAL

1. Gracias por elegirledge campana extractor.Antes deutilizarla,lea atentamente este manual de instrucciones.

2. La instalación debe lluevarla a cabo un instaladorriallicado y competente.

3. El fabricante declina toda responsabilidad por cualquier dano material o personal derivado del incumplimiento de las instrucciones de instalacion contentsas en este manual.

Esta campana extractora se ha diseñado para su Utilización con 220-240V~50Hz.

CHARACTERISTICAS

1.Esta campana extractor utilizes materiales de alta calidad y Tiene un Diseño moderno.

1. El polvo disperso se absorbe en un periodo de tiempo muy breve, deben al túnel especial para el aire y al Diseño del collector de aceite.

3.Esta campana extractora cuenta con un silencioso motor eletrico de gran potencia y una carcasa centroidura que proporciona una gran succion, con poco ruido, ademas dispone de un bajo anti-grasa de fácil limpieza.

INSTALACION

Ventilación exterior

Si Tiene unaittersa para la extracion de homo, su campana puee ser conectada como muesla la imagen con un tubo extractor.

1. Antes de la instalacion, desconnecte la campana y desenchufela.
2. La campana devería ser colocada a una distancia de 65-75cm por encima de la superficie de cocinado para un mejor funciona.

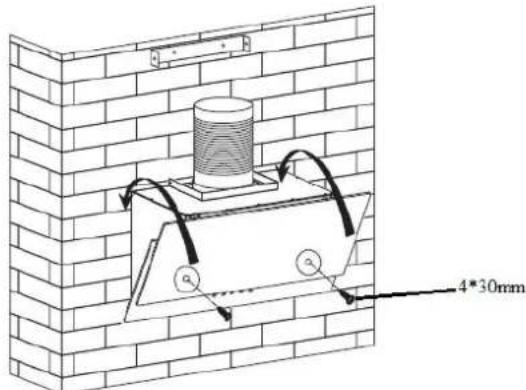

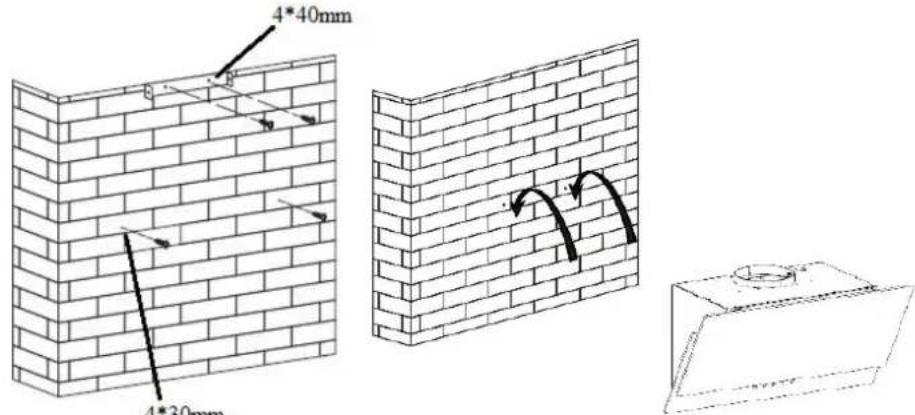

1. Después de decide la alta de la campana, mida la posición de los agujeros para colgar la campana y la pletina del tubo superior. Haga cuatro agujeros, 2 para la pletina y dos para colgar la campana. Coloque los tubos de fijación y atornille los tornillos para colgar la campana sinninger hasta el fondo. Cuelgue la campana y apriete los tornillos. Atornille la pletina en forma de U en su posición.

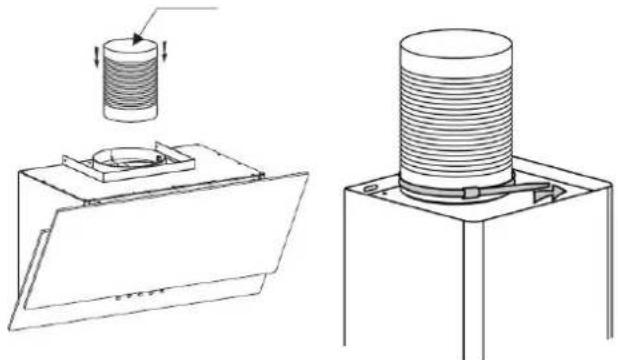

1. Coloque el tubo extensible en laitters de aire de la campana. En la parte superior. Ajuste el tubo extensible con una brida.

1. Para un mejor montaje de la campana, pueda fjjarla a la pared con dos tornillos interiores. Que el filtro ymarca la posicón de los tornillos. Descuelgue la campana y realice los agujeros, colque los tubos de fjación y vuelva a colgar la campana. Atornille la campana a la pared con这些东西 tornillos de seguidad.

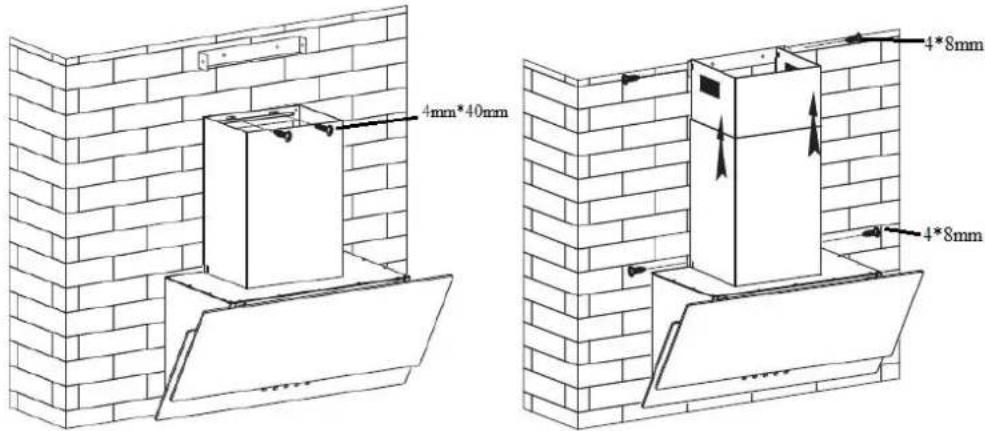

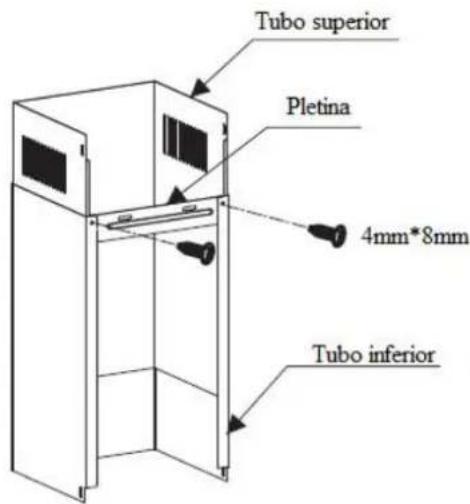

1. Coloque el tubo superior en el tubo inferior. Atornille la pletina plana en el tubo inferior. Haga dos agujeros en la pared para fjjar la pletina.

1. Ponga el tubo Complete en la campana. Fije la pletina a la pared con los tornillos. Levante el tubo extensible hasta el agujero de salute y conectelo a este. Suba el tubo superior hasta la pletina en forma de U y atornillelos.

Ventilación interior

Si noiene salute al exterior, no esnecessary que instale el tubo extensible. La instalacion de la campana sera igual que en el caso de ventilacion exterior pero instalando en el motor el filtro de carbo (no incluido).

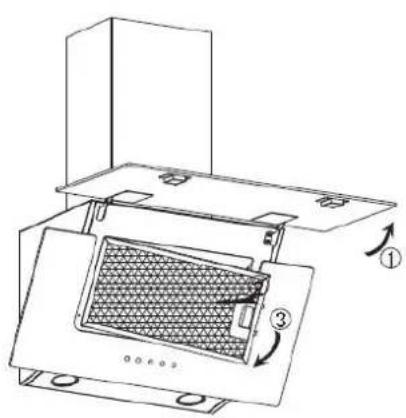

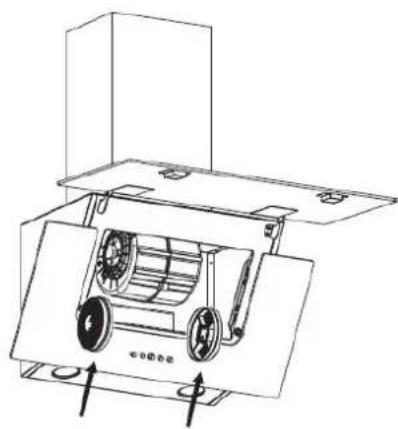

Para colocar el filtro de carbón, antes de beqitar los filtros de aluminio, colóquelo en un lado del motor y gire hasta que quede encajado, repita la operation en el otherlado. Cuando ponga el filtrde carbón, la succion sera menor.

UTILIZACION

Como utiliser el panel de control

• Botón 0, pulse este botón para apagar la campana.
• Botón, pulse este botón para selectionar la velocidad bajo.
• Botón, pulse este botón para selecciónar la velocidad media.
• Botón, pulse este botón para seleccionar la velocidad Tmaxima.
• Botón, pulse este botón para encender la luz de la campana. Vuelvalo a pulsar para apagar la luz.

Cambio de la bombilla

1. Desconnecte la campana y desenchufela primo.

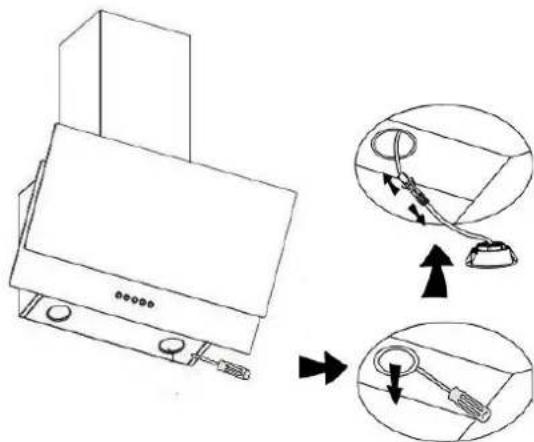

2. Desmonte los filtros de aluminio y use un destornillador para la bombilla tal y como muestra la figura.
3. Cambie la bombilla por other del本身就是 tipo (LED 2W)

Note: se recomienda que el cambio de bombilla sea llevo a cabo por un profesionai qualificado.

MANTENIMIENTO

Un buena mantenimiento de la campana le permitiré un mejor funciona y una mayor duración. Antes de limpar la campana, apague y desenchufe la campana.

1. Limpieza regular. Use un trapo suave humedecido con agua caliente con jabon o detergente domestico. Nunca utilise estropajos de metal, detergentes agresivos o cepillos duros para limpiar la campana.

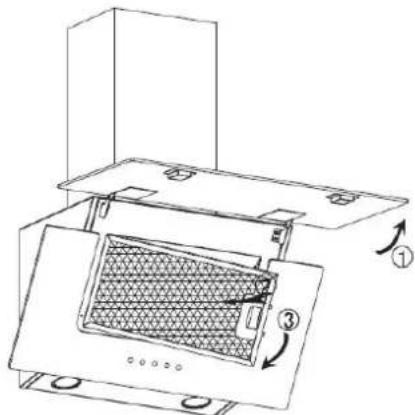

2. Limpieza de los filtros de aluminio. Limpie los filtros regularmente, cada dos semanas dependiendo del uso, para registrar el riesgo de incendio. Los filtros recogen grasa, humano y polvo, por lo tanto los filtros afectan directamente a la eficiencia de la campana. Si no se limpian, los residuos de grasa (potencialmente inflamable) saturaran los filtros. Limpie los filtros con agua caliente y detergente.

PROBLEMAS Y SOLUCIONES

Problema	Causa	Soluciones
La luz se enciende pero el motor no funciona	El ventilador está bloqueado	Quite lo que bloquea
	El condensador está dañado	Cambie el condensador
	Un rodimiento está atascando el motor	Cambie el motor
La luz no funciona y el motor tampoco	Además de lo antes Mentionado revise loCEE:
	Luces estropeadas	Cambie las luces
	Cable de conexión suelo	Conecte el cable según el diagrama de conexiones
Fuga de aceite	La válvula de salute y la entrada de aire no está bien selladas.	Selle las futas con pegamento
	Fuga de la conexión del tubo extensible con la salute	Ajuste bien el tubo extensible y si es posible sélélo
El cuerpo de la campana se mueve	El ventilador está dañado y causa vibraciones	Cambie el ventilador
	El motor no estáfirmamente colgado	Cologne bien el motor
	La campana no estáfirmamente colgada	Ajustefirmamente la campana
Succión insufiente	La distancia entre la campana y superficie de cocinado es muy grande	Reajuste la distancia de la campana
	Haydemasiada ventilación por ventanas o puertas abiertas	Elija un nuevo lugar donde colocar la campana o ciderre las puertas oventanas
La campana se inclina	Los tornillos de fijación no están firmamente avertados	Apriete los tornillos de fijación
	Los tornillos del gancho de la pared no está bien avertados	Apriete los tornillos del gancho firmamente.

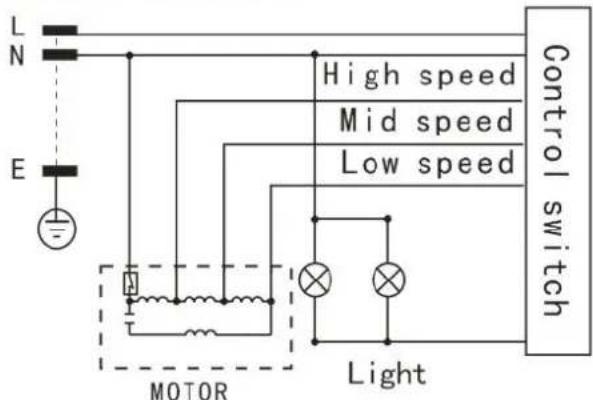

ESQUEMA DE CONEXIONES ELECTRICAS

AC 220-240V/50Hz

High speed	Velocidad alta
Mid speed	Velocidad media
Low speed	Velocidad baja
Motor Motor
Light Lámpara
Electrical outlet	Salida electrica
Control switch	Interruptor de control

PARÁMETROS PRINCIPALES

Tensión nominal	220 V-240 V, 50 Hz
Potencia nominal	105W
Potencia de iluminación	2WX2
Potencia del motor	109W
Modo de actionamento	Motorístico
Velocidad	Velocidad I Velocidad II Velocidad III
Diámetro del conductor de aire	150 mm
Salida de aire	≥378 m³/h
Presión del aire	≥181 Pa
Ruido	≤69 dB(A)

Eliminación del electrodomístico viejo.

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodométricos viejos no peuvent ser arrojados en los contenedores Municipales habituales;ienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salute humana y el

medioambiente. El símbolo del cubo de basura tachado semarca sobre todos los productos para recordar al consumidor la obligation deSeparatedos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relation a la correcta eliminacion de su electrodomestico viejo.

DECLARACION DE CONFORMIDAD: Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/UE y los requisitos de la directiva de Competbilidad Electromagnética 2014/30/UE.
