DS 75160 BL - Capucha Orbegozo - Manual de uso y guía de instrucciones gratis

Marca	Orbegozo
Modelo	DS 75160 BL
Tipo de producto	Campana decorativa de pared
Ancho	75 cm
Distancia mínima de la superficie de cocción	65 cm (para cocción a gas, puede variar según instrucciones)
Tipo de control	Control táctil de 4 botones
Número de velocidades	3 (baja, media, alta)
Iluminación	LED integrado
Filtro de grasa	Filtro metálico lavable a mano (no lavar en lavavajillas)
Filtro de carbón	Opcional (no incluido), cambiar anualmente
Temporizador	Apagado automático ajustable (5 minutos)
Tipo de evacuación	Exterior (conducto Ø150 mm) o recirculación con filtro de carbón
Alimentación eléctrica	220-240 V ~ 50 Hz
Mantenimiento regular	Limpieza mensual del filtro de grasa, cambio anual del filtro de carbón (si se usa)
Seguridad	Nunca flamear debajo de la campana, vigilancia de frituras, distancia mínima de seguridad
Instalación	Por un técnico cualificado, respeto de las normas eléctricas nacionales
Reparabilidad	Servicio técnico autorizado para reemplazo de piezas (LED, filtro, etc.)

Preguntas frecuentes - DS 75160 BL Orbegozo

¿Cómo limpiar el filtro de grasa de la campana Orbegozo DS 75160 BL?

Retire el filtro de grasa presionando el botón de bloqueo, luego sumérjalo en agua jabonosa o detergente suave. Enjuague y deje secar. No lavar en lavavajillas. Realice esta operación cada mes para evitar riesgos de incendio.

¿Cómo instalar la campana en modo recirculación (sin salida exterior)?

Si no tiene salida exterior, instale un filtro de carbón (no incluido) para absorber olores. Retire primero el filtro de grasa, luego coloque el filtro de carbón en el motor girando hasta que encaje. Asegúrese de que esté bien fijado. La aspiración se reducirá con este filtro.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima recomendada es de 65 cm para cocción a gas. Si las instrucciones de su aparato de cocción indican una distancia mayor, respete esa. Esta distancia no se puede reducir.

¿Cómo usar el temporizador de apagado automático (Auto-off)?

Mantenga presionados simultáneamente los botones + y - durante 1 segundo. La pantalla parpadea y comienza una cuenta regresiva de 5 minutos. Después de este tiempo, el motor y la luz se apagan automáticamente con una señal sonora.

¿Qué hacer si la campana no enciende (ni motor ni luz)?

Verifique que el cable de alimentación esté bien enchufado. Si el problema persiste, contacte a un servicio técnico autorizado para inspección.

¿Cómo cambiar la iluminación LED de la campana?

La campana está equipada con iluminación LED integrada. En caso de falla, llame a un servicio técnico autorizado para obtener la pieza de repuesto adecuada. No se recomienda el reemplazo por el usuario.

¿Con qué frecuencia hay que cambiar el filtro de carbón?

El filtro de carbón debe cambiarse al menos una vez al año, o más frecuentemente según el uso. Es necesario solo en modo recirculación.

La campana vibra anormalmente, ¿cuáles son las posibles causas?

Las vibraciones pueden deberse a una aspas del ventilador dañadas, un motor mal fijado o una campana mal sujeta al soporte. Apague el aparato y contacte a un servicio técnico para verificación.

¿Por qué la campana no aspira correctamente?

Verifique que la distancia entre la campana y la superficie de cocción esté entre 65 y 75 cm. Asegúrese también de que los filtros (grasa y carbón) estén limpios y que el conducto de evacuación no esté obstruido.

La luz funciona pero el motor no gira, ¿qué hacer?

Esto puede indicar una aspas del ventilador bloqueadas o un motor dañado. Apague la campana y llame a un servicio técnico para reparación.

MANUAL DE USUARIO DS 75160 BL Orbegozo

Avenida de Santiago, 86

30007 Murcia

España

E-mail: [e-mail]

Made in P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

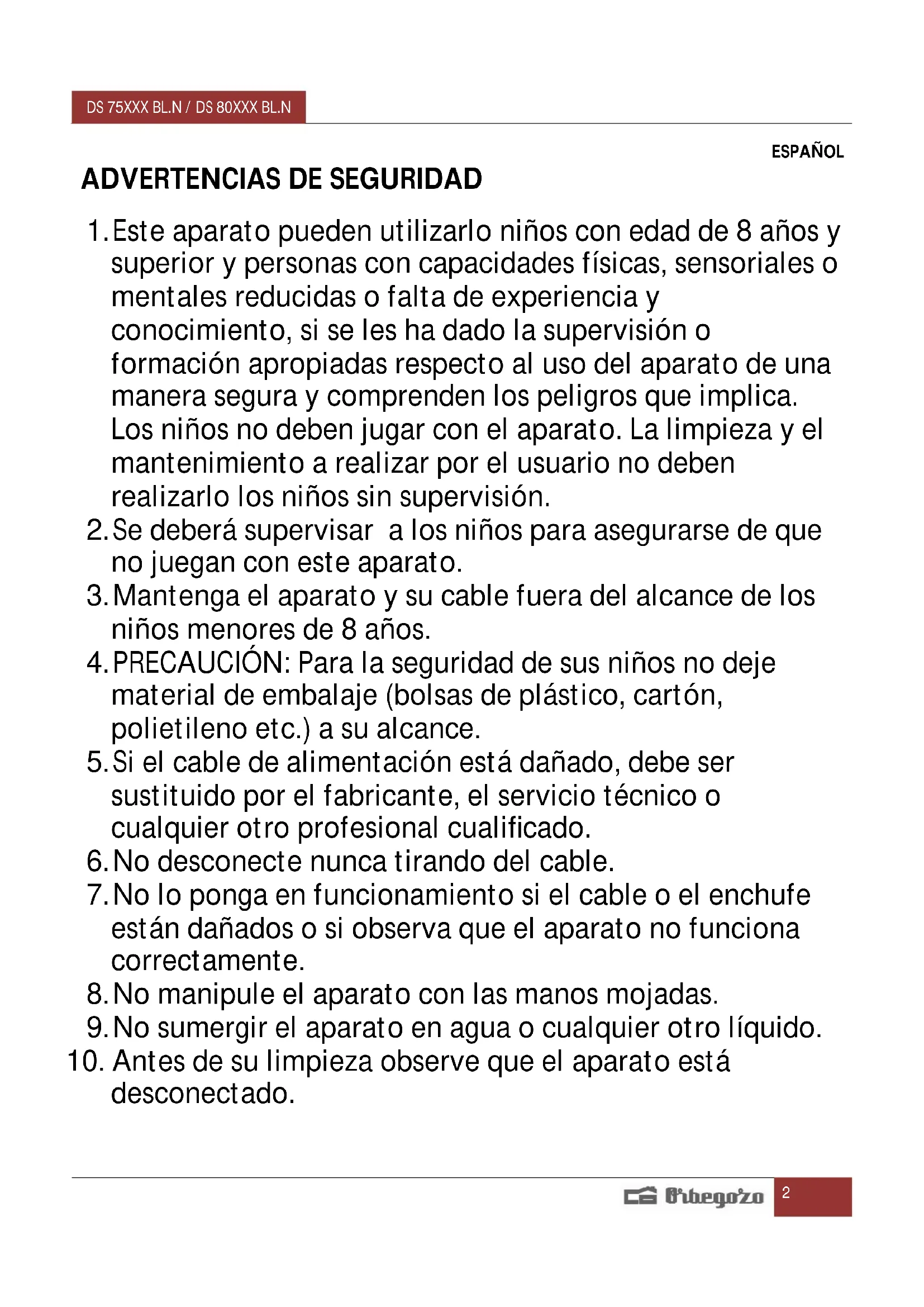

ADVERTENCIAS DE SEGURIDAD

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

3. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

4. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.

9. No sumergir el aparato en agua o cualquier otro líquido.

10. Antes de su limpieza observe que el aparato está desconectado.

11. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.

12. Este aparato es sólo para uso doméstico.

13. En caso de necesitar una copia del manual de instrucciones, puede solicitarla por correo electrónico a través de [e-mail]

14. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

- Debe estar prevista una ventilación conveniente de la habitación si se utilizan simultáneamente una campana extractora de cocina y aparatos alimentados por gas u otro combustible.

- Existe riesgo de incendio en caso de que la limpieza no se efectúe conforme a las instrucciones.

- No flamear bajo la campana extractora.

- ATENCIÓN: Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocción.

- El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.

- La distancia mínima entre los elementos de cocción y la parte inferior de la campana debe ser como mínimo de 65cm si la campana está instalada sobre un elemento de cocción a gas. Si las instrucciones de instalación de elemento de cocción a gas indican una distancia superior, se deben tener en cuenta. La distancia de 65cm no puede reducirse.

- Los reglamentos respecto a la evacuación del aire han de ser respetados.

• Solicite a un técnico que realice el montaje.
• Para asegurar un funcionamiento correcto, la campana y el filtro deben limpiarse con regularidad.
• Antes de realizar la limpieza, desconecte la electricidad en el suministro principal.
• Para evitar el riesgo de incendio, limpie la campana siguiendo siempre las instrucciones contenidas en este manual.
• Si existiera algún defecto en el aparato, póngase en contacto con el servicio técnico para que un técnico lo revise.
• No manipular el filtro con la campana en marcha.
• No obstruir el tubo de descarga
• No tocar la lámpara o su protección después de un uso prologado del aparato.
• No cocinar a la llama debajo de la campana
• Cocinar a la llama es perjudicial para los filtros y existe peligro de incendio.
• Cuando se realicen fritos controlar constantemente la paella ya que el aceite puede incendiarse.
• Se declina toda responsabilidad por daños eventualmente provocados por no haber observado las citadas advertencias.
• Cuando se fríen los alimentos se debe tener cuidado de que el aceite no se caliente en exceso y se incendie

• Para las medidas técnicas y de seguridad que haya que adoptar para la descarga de los humos aténgase rigurosamente a lo que diga el reglamento de las autoridades locales competentes.

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado.

• Los niños tienen que ser supervisados para que no jueguen con el aparato.

INSTALACIÓN

Preparación de la instalación:

a. Si usted tiene una salida al exterior, su campana se puede conectar a ella como se muestra en la figura de abajo por medio de un conducto de extracción (esmaltado, de aluminio, tubo flexible con un diámetro interior de 150mm).

b. Antes de la instalación, apague la campana y desenchúfela de la red.

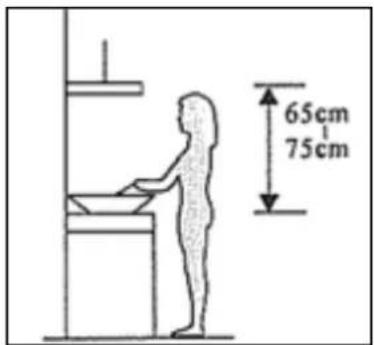

c. La campana extractora debe situarse a una distancia de 65-75cm por encima de la superficie de cocina para un mejor funcionamiento.

Instalación (salida al exterior)

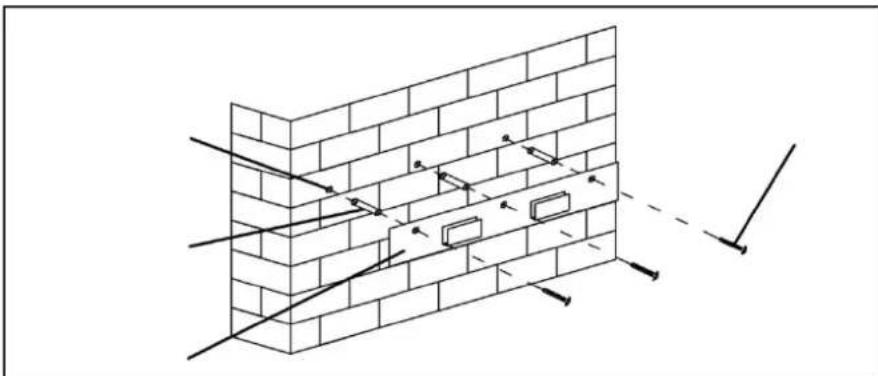

- Haga 3 agujeros de 8 mm para colocar el soporte de la campana. Atornille y apriete el soporte en el muro con los tacos de sujeción y los tornillos suministrados.

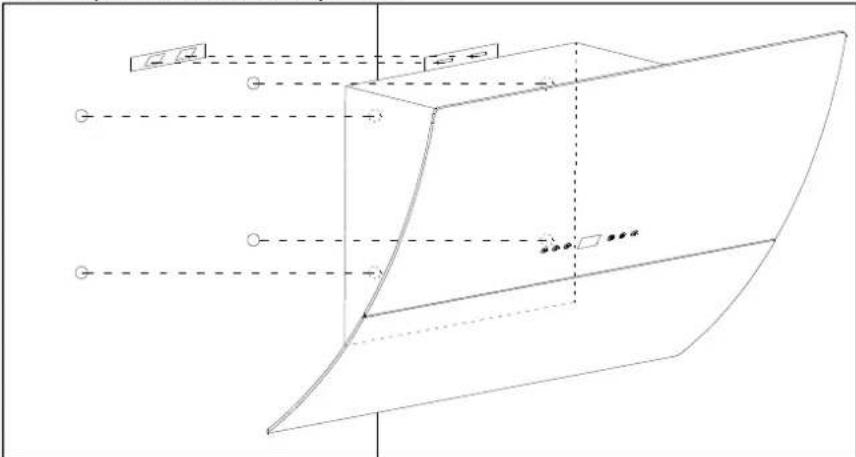

- Para su modelo DS 75XXX/DS80XXX es necesario que realice otros 4 agujeros de 8mm, coloque la campana en el soporte, marque los cuadro puntos como se muestra en el dibujo, quite la campana y haga los agujeros. Coloque los tacos de sujeción.

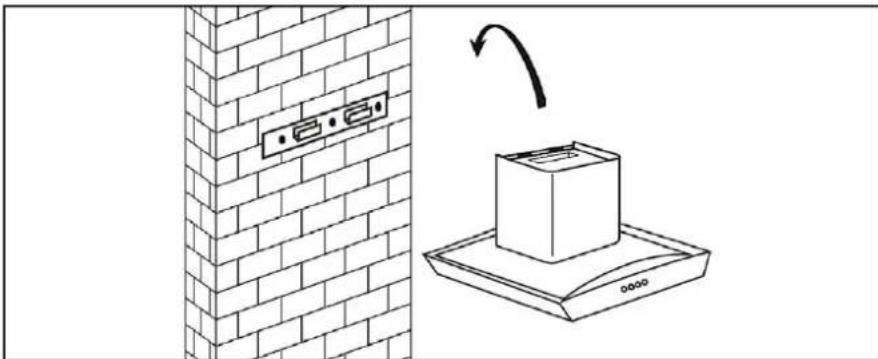

- Cuelgue la campana en el soporte del muro y atorníllela a la pared a través de los 4 agujeros realizados anteriormente.

- Fije el reductor en la campana. Entonces coloque el tubo de extracción en el reductor como se muestra en la siguiente figura.

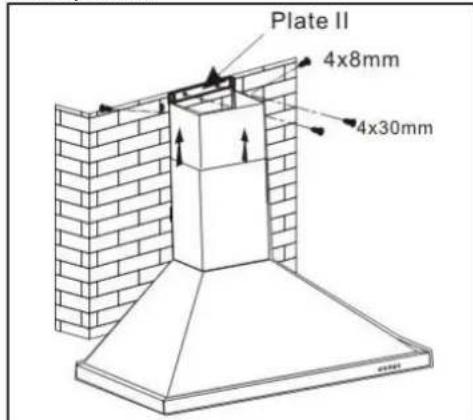

- Montaje del tubo exterior: el tubo exterior se monta con dos pletinas (sujeciones) suministradas, una plana y otra en forma de "U". Meta el tubo superior en el tubo inferior y atornille la pletina plana en el tubo inferior tal y como se muestra en la figura.

- Instalación del tubo exterior: Colóquelo en la campana y atorníllelo a las pestañas que hay en la parte superior de la campana.

- Coloque la pletina en "U" a la altura deseada, marque y realice los taladros, coloque los tacos de sujeción y atornille la pletina a la pared.

- Suba el tubo superior hasta la pletina en "U" y atorníllelo a ésta.

Instalación (salida interior)

Si usted no tiene una salida de ventilación al exterior, el tubo extractor no será necesario y la instalación será igual que en la sección anterior.

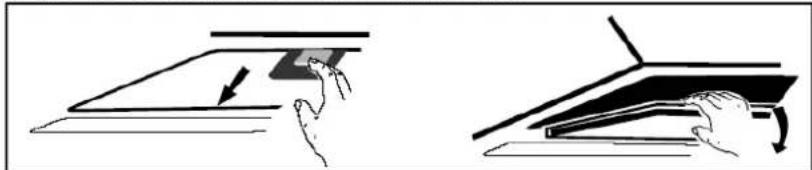

El filtro de carbón (no incluido) se puede utilizar para eliminar olores. Para instalar el filtro de carbón, primero deberá quitar el filtro de grasa. Pulse el botón de bloqueo y tire.

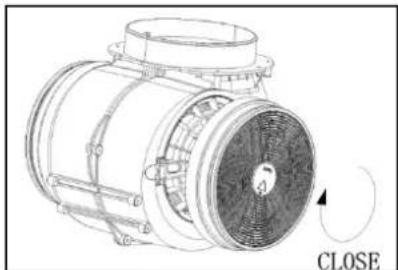

Coloque el filtro de carbón en el motor como se muestra en la figura y gírelo hasta que haga click. Realice la misma operación en el otro lado.

• Asegúrese de que el filtro está bien colocado. De otro modo, se podría caer y causar daños.
• Cuando el filtro de carbón esté puesto, la potencia de succión será menor.

CONTROL TACTIL

Botón ON/OFF: enciende y apaga el motor.

+Botón de más velocidad: púlselo para aumentar la velocidad de succión del motor.
Botón de menos velocidad: púlselo para disminuir la velocidad de succión del motor.

Botón de luz

8 Display digital: mostrará la velocidad del motor: 1, baja; 2, media; 3, alta; 4, muy alta (sólo disponible en los modelos DS 80170 y DS 80190).

Auto apagado: mantenga pulsados los botones + y — durante 1 segundo, el display parpadeará y comenzará una cuenta atrás de 5 minutos. Después de 5 minutos el motor y la luz se apagarán automáticamente y sonará un pitido.

MANTENIMIENTO

Antes de limpiar la campana asegúrese de que está apagada y desenchufada.

Limpieza del exterior de la campana

Utilice un trapo suave humedecido con agua y jabón suave o detergente doméstico. Nunca use estropajos de metal, productos abrasivos o cepillos duros para limpiarlo, podría rallarlo.

Limpieza mensual de la grasa del filtro

IMPORTANTE: limpie el filtro cada mes para evitar riesgo de incendio.

El filtro recoge grasa, humo y polvo, así que la eficiencia de la campana depende del estado del filtro. Si no está limpio, los residuos de grasa (potencialmente inflamable) obstruirán el filtro. Retírelo y sumérjalo en agua con jabón. Después aclarar y dejar secar. No se puede lavar en lavavajillas.

Cambio anual del filtro de carbón

Aplíquese únicamente a la campana instalada recirculando aire interior (no conectada a una salida al exterior). Este filtro atrapa los olores y debe ser cambiado al menos una vez al año, dependiendo cuan frecuentemente se use la camapana.

Cambiar una bombilla

Esta campana cuenta con bombillas LED por lo que no es probable que se fundan, en el caso de que ocurra consulte con el servicio técnico para que les proporcione un repuesto adecuado.

SOLUCION DE PROBLEMAS

Problema	Causa	Solución
Se enciende la luz, pero el extractor no funciona.	La hélice del ventilador está atascada.	Apague la campana y llévela al servicio técnico para que la arregle.
	El motor está dañado.
No funcionan ni el extractor ni la luz.	El cable está suelto.	Enchufe el cable a la red eléctrica.
Vibración grave en la unidad,	La hélice del ventilador está dañada.	Apague la campana y avise al servicio técnico.
	El motor no está ajustado firmemente.	Apague la campana y avise al servicio técnico.
	La campana no está bien colgada del soporte.	Baje la campana y revise si el soporte bien colocado
Rendimiento de succión,	Demasiada distancia entre la campana y la superficie de cocina.	Vuelva a ajustar la distancia entre 65-75cm.

Eliminación del electrodoméstico viejo.

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos

para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/UE y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/UE.
