MANUAL DE UTILIZADOR CA 07260 Orbegozo

Leia este manual cuidadosamente antes de utilizesir este aparelho e guarde-o para consulta futura. So assim, poder ater os melhores resultados e a maior segurance na utilizaçao.

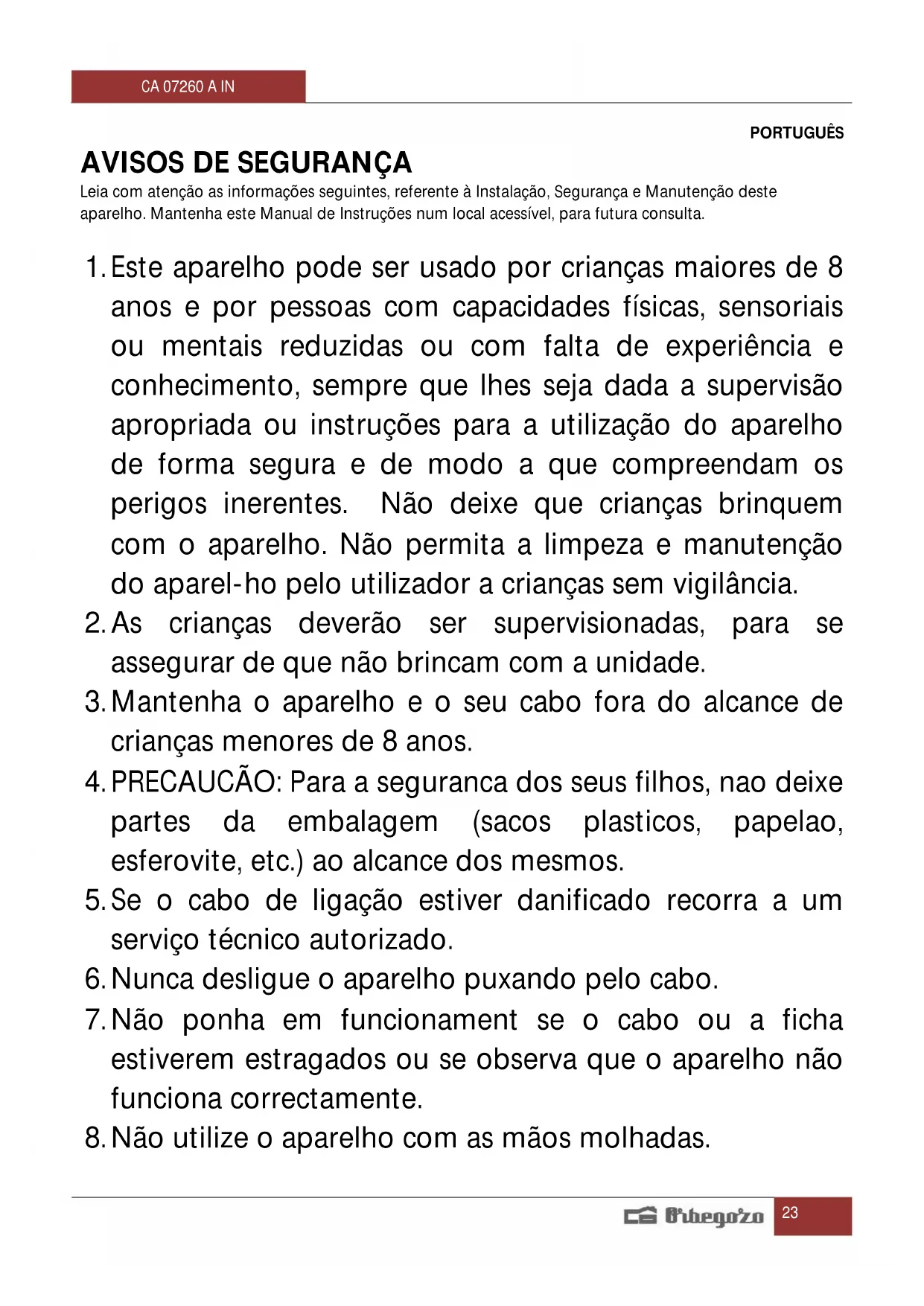

Leia com atençao as informacoes seguintes, referente a Instalacao, Segurancia e Manutencao deste aparelho. Mantenha este Manual de Instruções num local acessivel, para futura consulta.

1. Este aparecido pode ser uso por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou com falta de experiencia e conheçimento, sempre que lhes está dada a supervisão apropriadou ou instruções para a utilização do aparecido de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparecido. Não permitta a limpeza e manutençao do aparel-ho pelo Utilizador a crianças sem vigilência.
2. As criançasdeerao ser supervisionadas,para se assegurar de que não brincam com a unidade.
3. Mantenha o aparecido e o seu cabo fora do alcance de crianças menos de 8 anos.
4. PRECAUÇÂO: Para a segurarca dos seu's filhos, nao deixe partes da embalagem (sacos plasticos, papelao, esferovite, etc.) ao alcance dos mesmos.
5. Se o cabo de ligação estiver danificado recorra a um的服务o专业技术 autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionalmente se o cabo ou a ficha estiverem estragados ou se observa que o aparecido não funciona correctamente.

8. Não utilize o aparecido com as mãos molhadas.

9. Não vale a�除ação de um animal e não vale a alimentação de um animal.

10. Antes de efectuar a sua limpeza comprobé que o aparecido está desligado.
11. O aparecido deve ser instalado de acordo com a regulamentação nacional para instalacoes electricas.
12. Este aparelho destino-se apenas a uso dommístico.
13. No caso em que você precise de uma copia do manual de instruções, você pode perguntar para ele por a descriça um e-mail para [e-mail]

14. ATENÇA: Em caso de'utilisation incorrente do aparecido, há um risco de possíveis lesões.

15. Tome especial atençao quando o exaustor se encontra em functiOnamento simultaneamente com uma hareira ou salamandra, visto these para funcionar necessitam de livre circulaço de ar, sendo que o exaustor durante o seu functiOnamento retirea esse mesmo ar necessario aoismos.

16. A pressão negativa no ambiente não deverá excesser 4Pa (4*10-5 bar). Certifique-se de que o ambiente onde o exaustor é instalado, se verifique uma ventilação adequada para um functi冗amento seguro. Siga as regras e normas de instalacao existentes no seu País.
17. A ventilação deve ser fornecido conveniente para o quarto, se usados simultaneamente um otário para cozinha e apareiros alimentados por gás ou outras

combustível.

• O risco de incério, se a limpeza não é efectuada de acordo com as instruções.
• Não flamejar sob o capô.
• ATENÇÂO: As partes acessíveis podem ficar quentes quando utilizesc con aparelhos de cozinha.
• O ar de exaustão não devem ser enviados por conduutores realizados para evacuar os fumes de equipamentos movidos a gás ou及其他 combustível.
• A distência minima entre os elementos de cozedura e a parte inferior da capadeer serdepo menos 65 centimetros se o capuz é instalado numelemento de cozinhar a gás. Se as instruções de instalação elemento de cozinhar a gás indicam uma maior distência devesertida em conta. 65 centimetros de distência não pode ser reduzida.
• Os regulamentos sobre a evacuação de ar devem ser respeitados.

ATENCAO!!

As lampadas deste exaustor são concebidas como illuminação SUPPLEMENTAR ao cozinar. Eles não são adequados para a illuminação domestica.

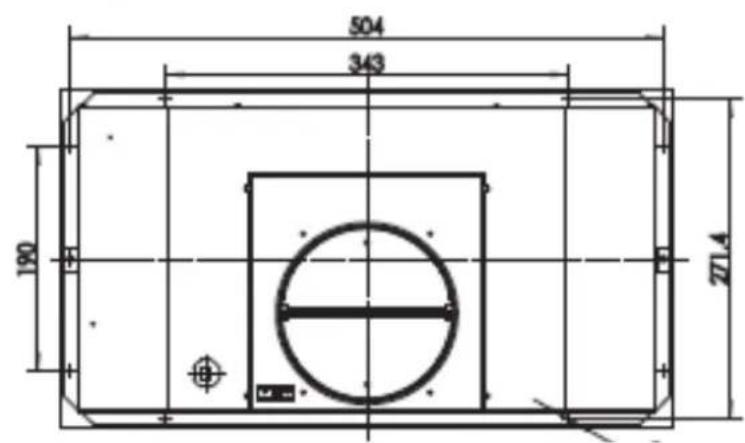

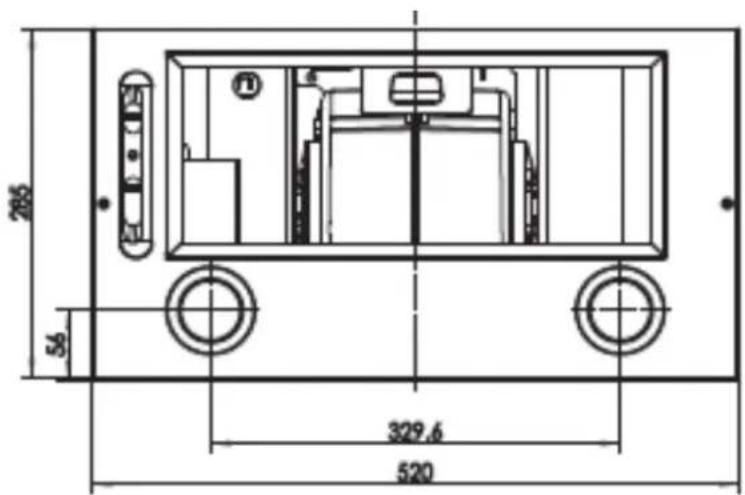

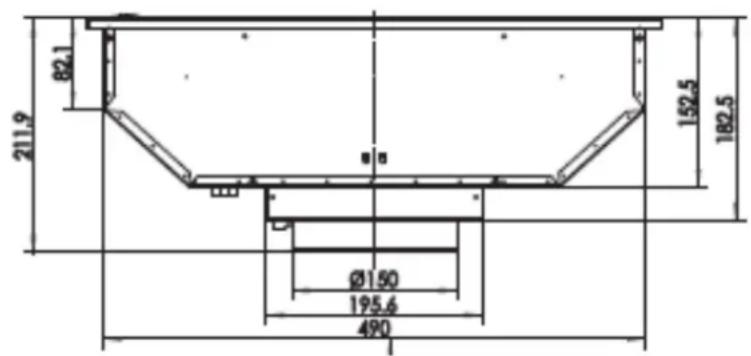

DIMENSOES

INSTALAÇÃO E USO

Nota 1: Nos exaustores de aço inoxidável, remove cuidadosamente a película protetora de plástico de todas as superficies externas do exaustor antes da instalação final.

Nota 2: Pelo menos两大 pessoas serao obrigadas a montar o capo.

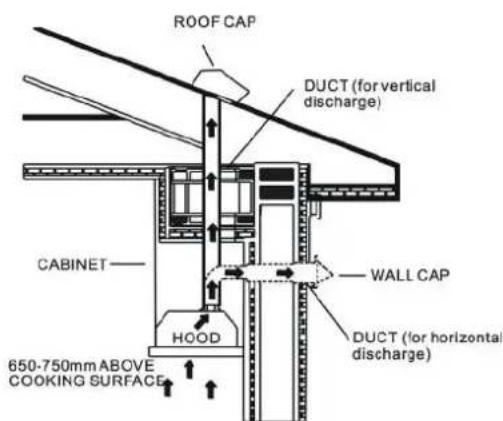

DESCRICA O CONEXOES

O capô sé instalado na versão de canalização.

Cuidado: para reduzir o risco de incendidio, recomenda-se o uso de dutos de metal.

1. Decida onde o duto sera executado entre o capuz e o exterior.

2. Uma passagem decretos curta e reta permitirá que o capo funcione com mais eficiência.

3. Longacretos, cotovelos e transigoes reduzirao o desempenho do capo.Use o menor numero possivel deles.Canais maiores podermser necessarios para um melhor desempenho com corridas decretos mais longos.

4. O exterior do exaustor para o duto é de 150 mm. No entanto, não foramecemos um redutor de 150mm a 120mm para usar um duto menor de 120mm.

5. O duto não deve descarregar em uma chamíne para exaustão de fumaca de gás ou outros apareiros de chamínes.

CONEXAO ELETRICA

• A conexão eletrica deve ser feita por pessoas qualificada de acordo com o regulamento atual. Desconnecte a energia principal da casa antes de connectar o capô.
• Se o cabo fornecido estiver danificado, deve ser substituido pelo fabricante ou pelo servicei tcnico.
• Não use umplugue ou extensão que não está fornecida com o capô.

INSTALAÇÃO

O capô foi projetado para functionar com um duto de 150 mm de diametro. Se você usar um duto de 120 mm, colque o reduzitor fornecido.

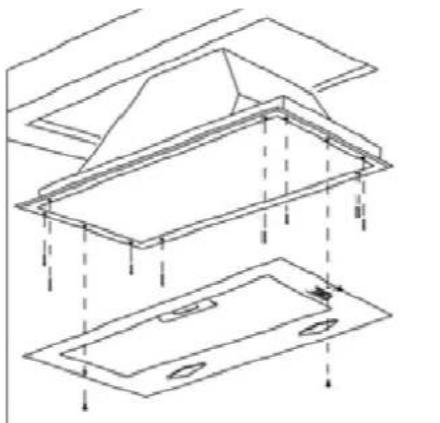

INSTALAÇÃO DO DUTO

Utilize una conduja de saía com: comprimento minimo indispensable, curvas minimas possíveis (ângulo máximo de 90^ ), material certificado e o mais suave possível no interior.

1. Antes de acoplar o exaustor ao gabinete, faça um orificio de 165 mm de diametro para o tubo de 150 mm ou 135 mm para o tubo de 120 mm.
2. Certifique-se de que o orificio no gabinete tenha as dimensoes do capo 490X258cm.
3. Em qualquer caso, verifique a posicao do exaustor antes de instalal-o, para que ele possa ser connectado a tomada mais proxima sem problemas, caso você tenha que fazer um orifcio no gabinete para passar o cabo.
4. Solte os parafusos visíveis localizados em cada lado do capô e remove arente, 8 buracos serão visíveis.
5. Levante o capo e colque-o em sua posicao no gabinete. Fixe o capo no gabinete parafusando-oelongos furos mentionados acima. Substitua arente do capo e fixe-o com seu 2 parafusos correspondentes.
6. Faca a conexão eletrica.
7. A instalação foi conclusão.

Conselho:

• O ar de exaustão não deve ser descarregado em um cano de esgoto que sera uso para a exaustão de gases do gás de queima de eletrodométricos ou outros combustíveis.

• Se as instruções de instalação para asplacedas gás especificarem uma distência maior que 650~mm ,isso deve ser levado em consideração.

• O regulamento relative à descarga do ar de escape deve ser cumprido.

OPERACAO

Este capuz tem dois interruptores no pail frontal. Um para luz (2 posições: ligado e desligado) e outro para poder de extração, 4 posições:

0-OFF
1-BAIXA POTÉNCIA
2-MÉDIO POTÊNCIA
3-ALTA POTENcia

MANUTENÇA O

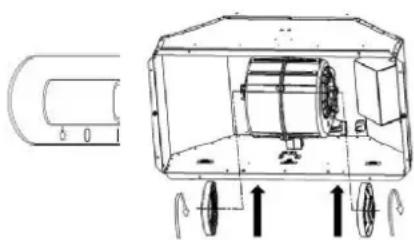

RECIRCULACAO COM FILTRO DE CARVAO

Este não é lavavel, não pode ser regenerado e deve ser substituindo aproximadamente a cada 3 meSES de operacao, ou mais frequently no caso de uso mais alto.

1. Remova o filtro metalico para instalar o filtro de carvão no motor.
2. Para instalar o filtro de carvão, colque-o em cada lado do motor e gire-o no sentido anti-horário até ouvir um clique.
3. Para remover o FILTER de carvão, gire-o no sentido horário e remove-a-

SUBSTITUÇÃO DE LUXES

Este capuz tem 2 luzes LED, que tem uma duração alta e é normal que não estraguem. Se isso não funcional, peça a uma pessoa qualificada para alterá-lo.

LIMPEZA DO EXAUSTOR

• Limpe o exterior do exaustor com agua quente e detergente nao abrasivo e um pano macio.
• Depois lave com um pano umedecido com agua limpa. Seque com um pano macio e limpo para remove marcas de agua.
• Para manchas difices, use um produto de limpeza mais forte ou polonês em pó com água. Esfregue suavamente a mancha com um pano maco na direção da LINHA de polimento.
• Não deixe acumular depositos de gordura durante um longo periodo de tempo no exaustor.
• Não use palha de aço ou escovas metálicas,驻村 é ao mesmo tempo criar ferrugem.
• Não permita que soluções de sal, desinfétantes ou alvejantesarem em contato com o aço inoxidavel por um longo periodo,pois podem danificá-lo.Enxágue com agua antes o uso e seque com um pano macio.

CHARACTERISTICAS TECNICAS

Modelo	CA 07260 A IN
Tensão	220-240V~
Frecuência 50Hz
Luz	Max 2×2W LED
Potência de Motor	1×65W
Diâmetro de adaptordo externo	150mm

Recolha dos eletrodométricos.

A diretiva Europeia 2002/96/CE referente à gestão de residuos de aparehos electrolycos e eletrónicos (RAEE), préve que os eletrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os aparehos desatualizados devem ser recolhidos separatamente para

otimizar a taxa de recuperacao e reciclagem dos materiais que os compoem e impedir potencias danos para a salute humana e para o ambiente. O*simbolo constituted por um contender de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatoriedade de recolha separada. Os consumidos devem contatar as autoridades locais ou os pontos de vendra para solicitar informacao referente ao local apropriadonoonde devem depositar os eletrodomesticos velhos.

DECLARATION DE CONFORMIDADE: Este dispositivo está em conformidade com as exigências da Directa de Baixa Tensão 2014/35/EU e os requisitos da directa EMC 2014/30/EU.
