Dynamo 1600X - Caisson de basses Martin Logan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Martin Logan
Modèle	Dynamo 1600X
Dimensions (orientation avant)	51 x 45,4 x 48,6 cm (20,1 x 17,9 x 19,1 pouces)
Dimensions (orientation bas)	50,9 x 45,4 x 47 cm (20 x 17,9 x 18,5 pouces)
Poids	25,9 kg (57 lb)
Amplificateur	900 watts RMS, crête 1800 watts
Haut-parleur de graves	15 pouces (38,1 cm) en polypropylène à excursion élevée
Réponse en fréquence	20-200 Hz ± 3 dB (anéchoïque, mode LFE)
Alimentation	100-240 V AC, 50/60 Hz (selon pays d'achat)
Consommation électrique	Typique 125 W, maximum 800 W, veille 0,5 W
Commandes intégrées	Volume, filtre passe-bas (35-120 Hz, 3e/4e ordre), phase (0-180°), modes d'écoute (musique/nuit/film), niveau 20-30 Hz, correction de pièce ARC, balayage tonal
Entrées audio	RCA (gauche/droite/LFE), XLR équilibrée (LFE), niveau enceinte (prises bananes), USB Micro-B (mise à jour/ARC), déclencheur 12V, récepteur sans fil SWT-X (option)
Connectivité sans fil	Bluetooth pour application de contrôle (iOS/Android)
Correction de pièce	Anthem Room Correction (ARC) intégré, compatible ARC Mobile

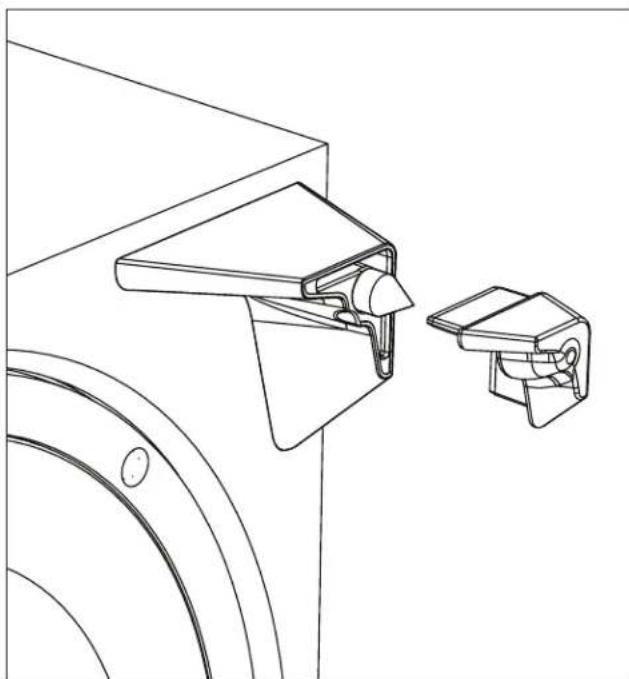

Pieds	Caoutchouc avec crampons ETC (Energy Transfer Coupler) amovibles
Garantie	90 jours limitée, extensible à 3 ans sur inscription en ligne
Nettoyage et entretien	Chiffon sec et doux ; ne pas utiliser de produits liquides
Sécurité	Ne pas exposer à l'eau, respecter les distances de ventilation, débrancher en cas d'orage
Réparabilité	Confier toute réparation à un technicien qualifié ; pièces disponibles via le SAV MartinLogan
Informations générales	Fabricant : MartinLogan (SVI Holdings US). Conçu et assemblé selon les normes de qualité les plus élevées.

FOIRE AUX QUESTIONS - Dynamo 1600X Martin Logan

Comment nettoyer mon caisson de basses Dynamo 1600X ?

Utilisez un chiffon propre et sec ou une brosse douce pour dépoussiérer la surface. N'utilisez jamais de produits liquides ou d'abrasifs.

Puis-je placer des objets sur le caisson ?

Il est déconseillé de placer quoi que ce soit sur le caisson, surtout des liquides. La surface est résistante mais l'appareil n'est pas conçu pour supporter des charges.

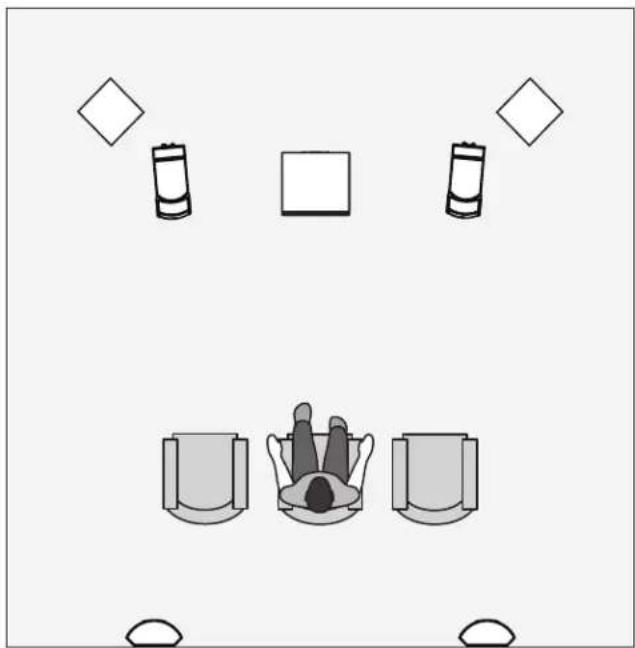

Où placer le Dynamo 1600X dans la pièce ?

Commencez par un coin de la pièce, cela maximise la sortie. Si le son est trop puissant, éloignez le caisson des murs. Expérimentez et écoutez pour trouver le meilleur équilibre.

Comment connecter le caisson à un récepteur avec sortie Sub ?

Utilisez un câble RCA (ou XLR pour meilleure qualité) de la sortie Sub du récepteur à l'entrée LFE In du Dynamo. Réglez le filtre passe-bas du caisson sur Bypass (contournement) dans l'application.

L'application de contrôle ne trouve pas mon caisson, que faire ?

Vérifiez que l'interrupteur Setting Control est sur App, qu'ARC Mobile n'est pas actif en arrière-plan, et que rien n'est branché sur le port USB. Débranchez le caisson 20 minutes puis rebranchez-le.

Qu'est-ce que l'Anthem Room Correction (ARC) ?

L'ARC est un système de correction acoustique qui mesure la réponse du caisson dans votre pièce via un microphone et applique des filtres pour optimiser les graves. Compatible avec l'application ARC Mobile ou un logiciel PC.

Comment régler la phase du caisson ?

Dans l'application, réglez la phase de 0 à 180° et la polarité (normale ou inversée). Commencez avec 90° et polarité inversée si vous utilisez des enceintes MartinLogan. Ajustez pour obtenir des graves les plus pleines sans annulation.

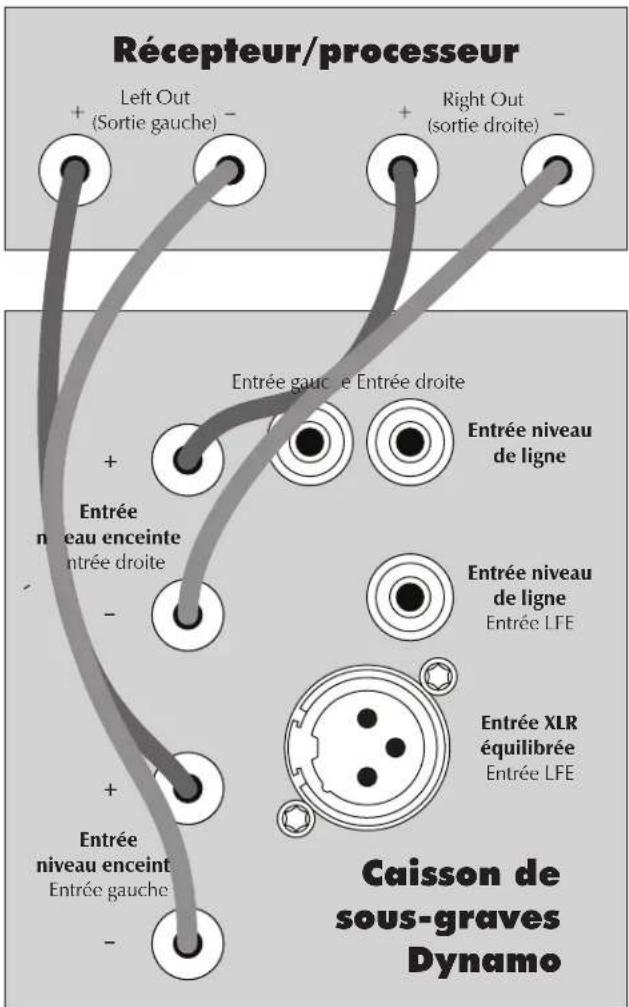

Quel câble utiliser pour la connexion speaker level ?

Utilisez des câbles d'enceinte terminés par des fiches bananes. Connectez les bornes + et - de l'amplificateur aux entrées Speaker Level du caisson. Ne mélangez pas avec les entrées RCA en même temps.

Mon caisson ne produit aucun son, que vérifier ?

Assurez-vous que tous les composants sont sous tension, que les câbles sont correctement branchés, que la sortie subwoofer est activée dans le menu du récepteur et que le niveau du caisson n'est pas à zéro. Vérifiez aussi le mode d'alimentation (Auto/On).

Puis-je utiliser le caisson avec un système 2 canaux ?

Oui, connectez les sorties préampli gauche/droite aux entrées Left/Right In du caisson. Le filtre passe-bas est actif sur ces entrées. Réglez-le en fonction de la réponse de vos enceintes principales (environ 70 % de leur fréquence la plus basse).

MODE D'EMPLOI Dynamo 1600X Martin Logan

user's manual / manuel de l'utilisateur / 使用手册

Numéro de série Vouilcoz notor vos numeros de série ici oifin de pouvoir les consulter facilement. Vous auroz besoin de ces ronsaignements lorsque vous rempliez l'inscription à la garantie. Le nombre de série se trouve dans la partie inférieure de la plaque amérique et sur le carton d'emballage

Paramètres :

Volume (niveau)
Filtre passage basse
Phase
Niveau 20-30 Hz

Paramétres de gestion des graves du processeur A/V :

Taille de l'enceinte principale (grande taillre recommandee pour les enceintes a gamme compliee)
Taille de I'enceinte centrale (petite taillre recommandee)
Taille de I'enceinte abiophonique (petite taillre recommandee)
Niveau
Passe haute
Passse basse

Merci à vous, propriété d'un produit MartinLogan,

d'aimer ce que nous faisons,

et de faire en sorte que nous puissions faire ce que nous aimons.

Apercu des commandes et des raccords 30

Commandes 30

Connexions de signal audio 31

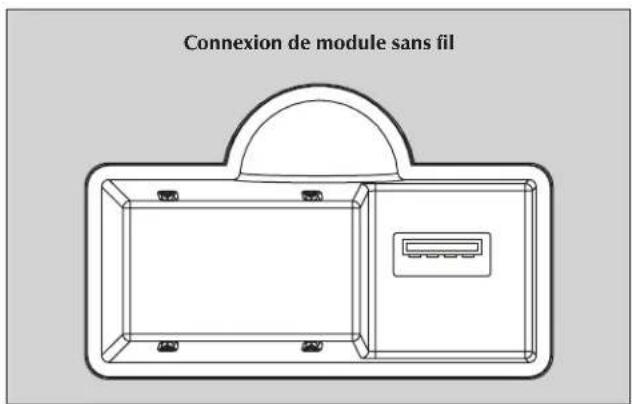

Connexions de signal audio sans fil 32

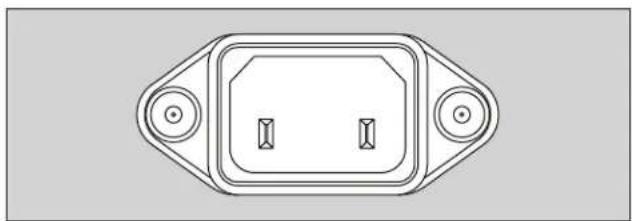

Raccord de l'alimentation CA 32

Rodage. 32

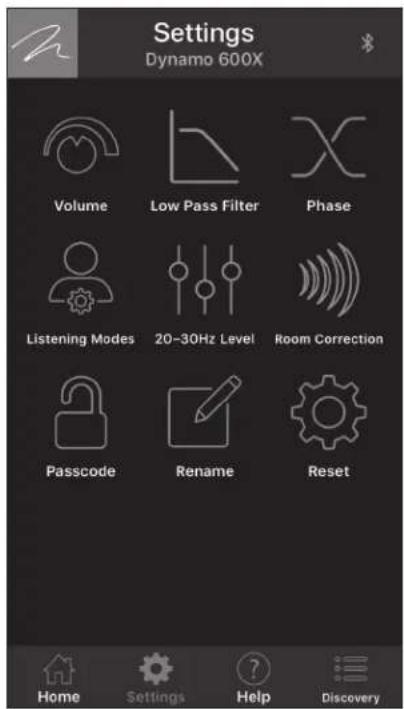

Aperçu de l'application de commande du

caisson de sous-graves 33

Le bouton Logo 33

La barre de menu 33

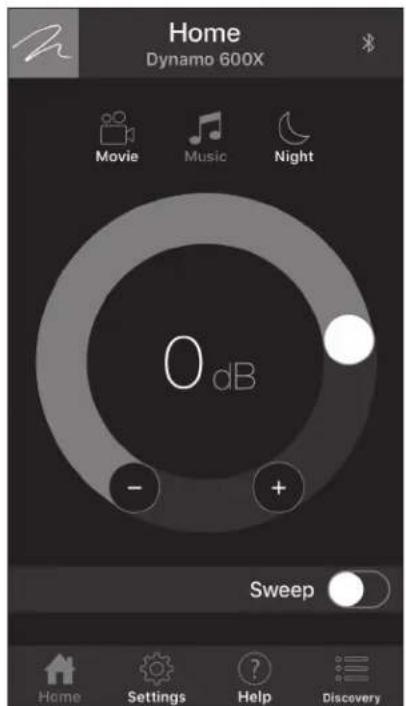

Réglages: volume. 34

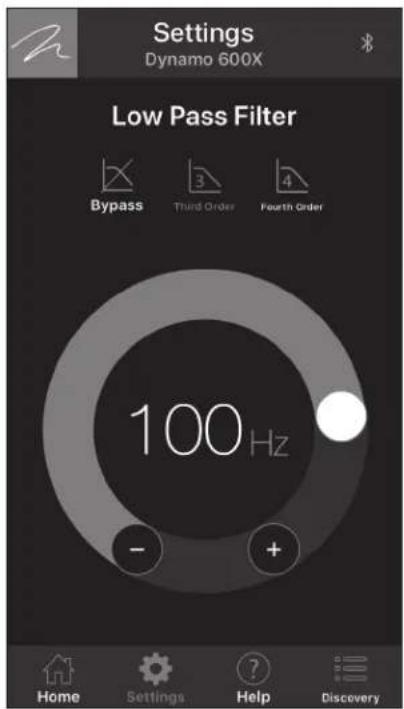

Réglages : filtré de passage basse. 34

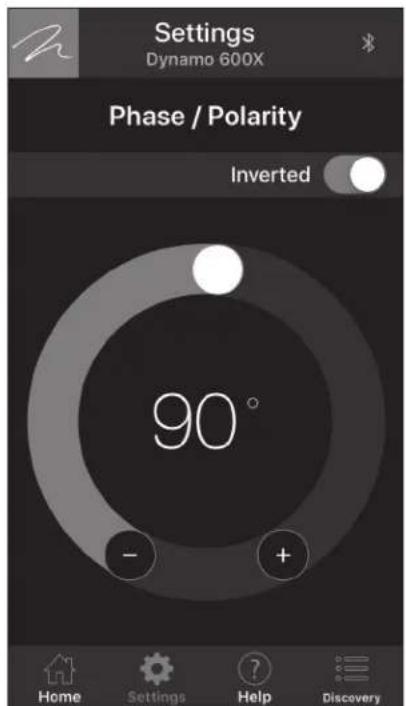

Réglages : phase 35

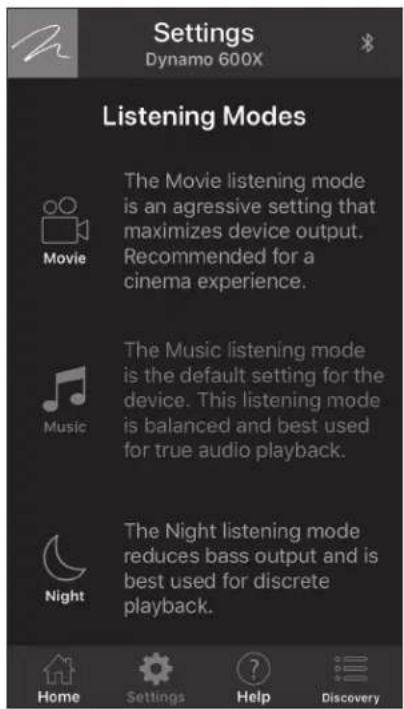

Réglages : modes d'écoute. 36

Réglages: 20-30Hz level (niveau) 36

Réglages: correction de la pièce. 36

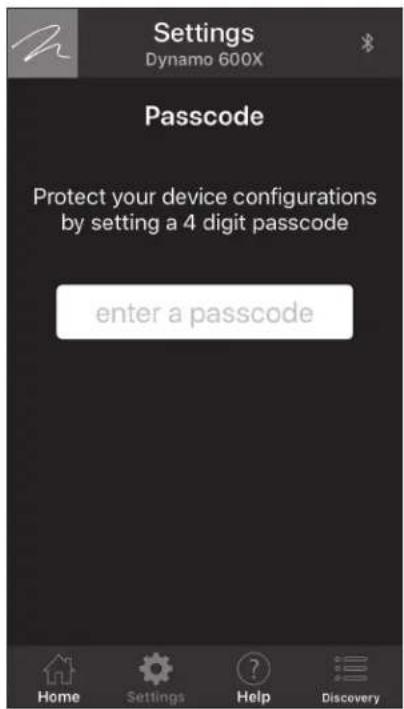

Réglages : mot de passage 36

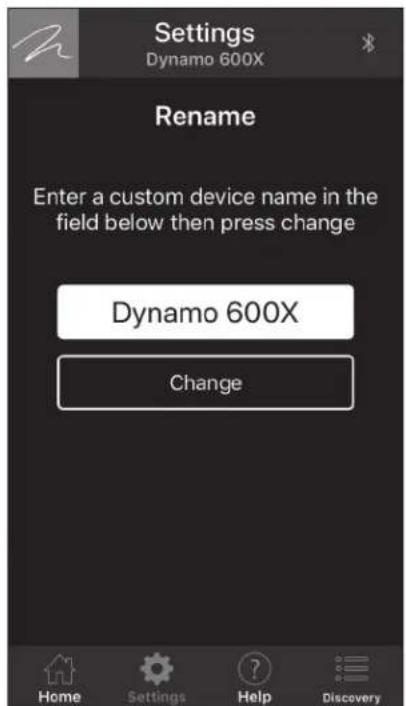

Réglages : renomer. 36

Réglages: réinitialiser 36

Raccord du caisson de sous-graves et commandes

de réglage. 37

Avant de raccorder le DYNAMO 37

Mode a 2 canaux. 37

Mode canaux multiples 38

Mode 2 canaux/canaux multiples simultanes 40

Utilisation de l'entree Speaker Level (niveau d'enceinte) 42

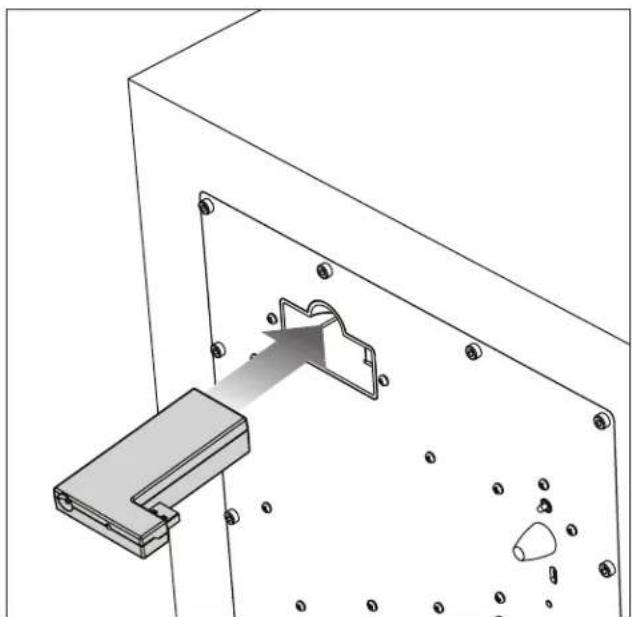

Système SWT-X sans fil. 43

DEL de statut SwT-X et alimentation 43

Placement 44

Position d'ecoute. 44

Demandez a toute revendeur. 44

Profitez du produit 44

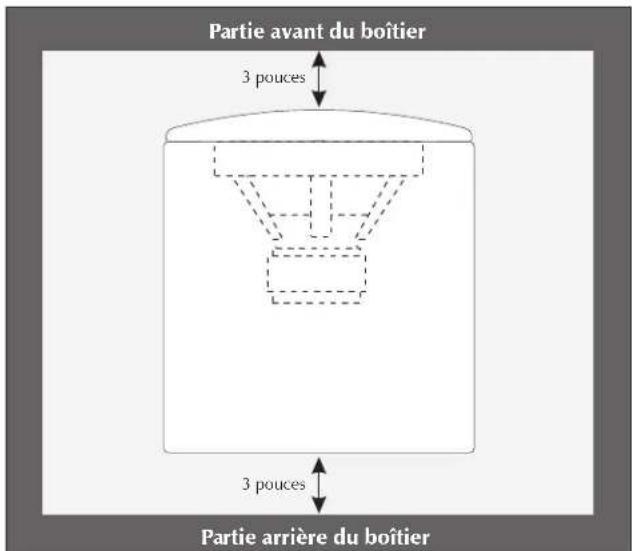

Installation dans un boiier 44

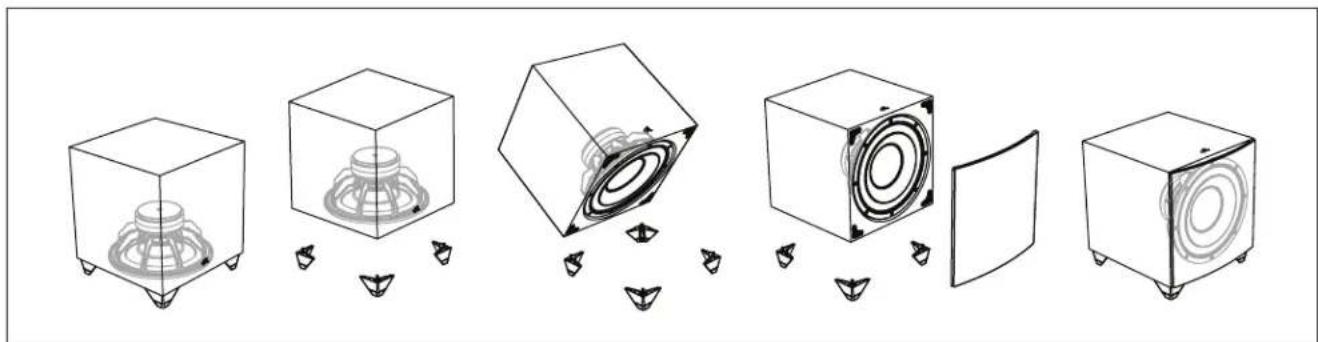

Modifier l'orientation du hautparleur. 45

Acoustique de la pièce 46

Votre piece 46

Terminologie 46

Base solide 46

Cinéma maison 47

Configuration de l'Anthem Room Correction (ARCMc) . 48

A propos de lARC 48

Avant de commencer. 48

Connexion ARC (appareil mobile) 48

Lancement de l'ARC (appareil mobile) 48

Connexion de l'ARC (ordinateur) 49

Lancement de l'ARC (ordinateur). 49

Foires aux questions et depannage 50

Dépannage de l'application de commande 51

Dépannage de l'ARC. 51

Renseignements généraux 53

Garantie et Enregistrement 53

Service 53

Spcifications. 54

Felicitations! Vous avez achete un des meilleurs caissons de sous-grave au monde.

Les caissons de sous-graves MartinLogan DYNAMO sont le fruit d'un programme de recherche intensif mené par une équipe dévouée visant à développer une gamme de caissons de sous-graves de classe mondiale à l'aide d'une technologie de pointe, sans faire de compromis sur la durabilité, la fiabilité, le savoir-faire ou l'esthétique.

Les caissons de sous-graves DYNAMO sont datés d'un haut-parleur de graves à excursion elevée qui produit des graves profondes, serrées et bien définies, et d'un amplificateur puissant qui reproduit la sortie avec une précision et une efficacité très elevées. La filtration à passerasse et la commande de phase ont été conçues pour facilitier et simplifier l'intégration des caissons de sous-graves DYNAMO avec les produits fabriqués par MartinLogan ou non.

Les caissons de sous-graves DYNAMO sont dotés d'un système de commande Bluetooth qui simplifie le processus de configura-tion. De plus, les caissons de sous-graves DYNAMO peuvent se connecter au système de correction de la pièce Anthem Room CorrectionMC (vendu séparément). L'ARC mesure la sortie acoustique dans la pièce et optimise le rendement du caisson de sous-graves au sein de votre environnement d'écoute unique.

Les matériaux utilisés dans votre nouveau caisson de sous-graves DYNAMO sont de la plus haute qualité et vous offriront des années de plaisir d'écoute et de profond respect. Le boîtier est construit avec le matériel composé le plus fin pour garantir l'intégrité acoustique et il est enduit d'un revêtement spécial allroyant.

Ce manuel de l'utilisateur explique en détaill le fonctionnement du caisson de sous-graves DYNAMO et la philosophie sous-jacente à sa conception. En complenant bien le fonctionnement du caisson de sous-graves, vous pourrez en profiter au maximum.

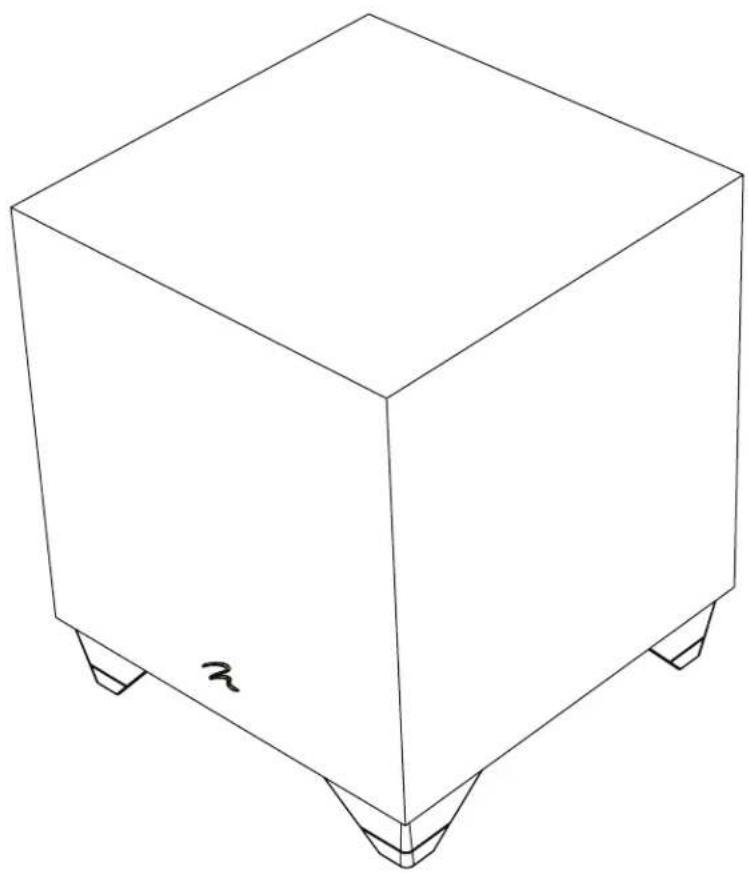

DYNAMO 600X

DYNAMO 800X

DYNAMO 1100X

DYNAMO 1600X

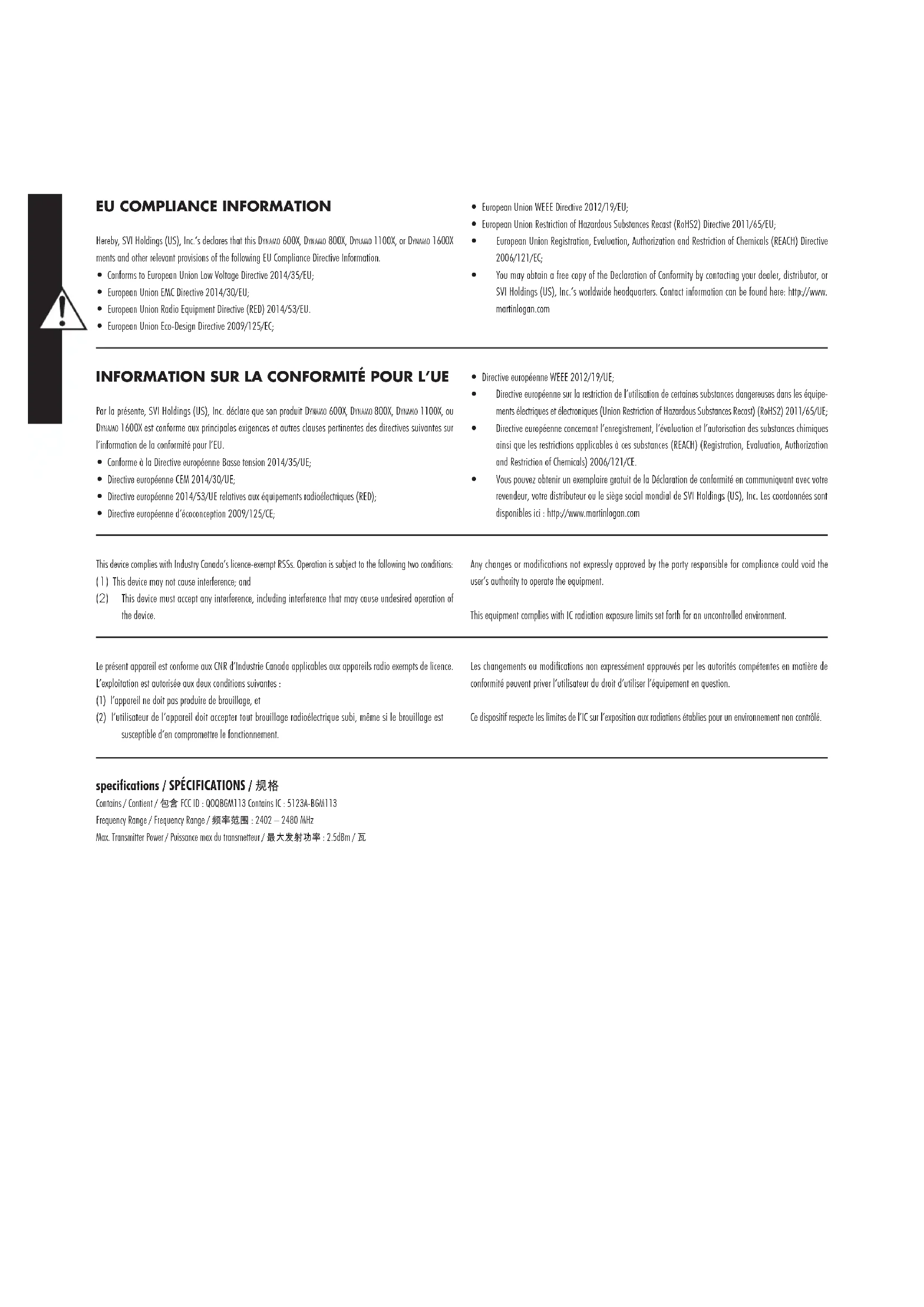

EU COMPLIANCE INFORMATION

Par la presente, SVI Holdings (US), Inc. déclare que son produit Druwmo 600X, Druwmo 800X, Dnuwmo 1100X, ou Dnuwmo 1600X est conforme aux principales exigences et autres clauses pertinentes des directives suivantes sur l'information de la conformité pour l'EU.

• Conformé à la Directive européen Basse tension 2014/35/UE;
• Directive européenne CEM 2014/30/UE;
• Directive européenne 2014/53/UE relatives aux équipements radioélectriques (RED);

• Directive européenne d'écoconception 2009/125/CE;

• Directive européenne WEEE 2012/19/UE;

• Directive europeenne sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Union Restriction of Hazardous Substances Recast) (RoHS2) 2011/65/UE
• Directive ou européenne concernant l'enregistrement, l'évaluation et l'autorisation des substances chimiques ainsi que les restrictions applicables à cas substances (REACH) (Registration, Evaluation, Authorization and Restriction of Chemicals) 2006/121/CE.
• Vous pouvez obtenir un exemplaire gratuite de la Déclaration de conformité en communiquant avec votre revendeur, toute distributeur ou le siècle social mondial de SVI Holdings (US), Inc. Les coordonnées sont disponibles ici: http://www.martinlogan.com

Le present apparemé est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempfs de licence. L'exploitation est autorisé aux deux conditions suivantes:

(1) l'appareil ne doit pas produit de brouillette, et
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Les changements ou modifications non expressement approuvés par les autorités compétentes en matière de conformité peuvent priver l'utiliser du droit d'utiliser l'équipment en question.

Ce disposifit respecte les limites de IIC sur I'exposition aux radiations etablies pour un environnement non controlé.

En vertu de la directive WEEE de l'Union europeenne (directive sur les déchets électriques et électroniques) entre en vigueur le 13 août 2005, nous vous avions que ce produit pourrait renerfermer des matériaux réglementés dont l'élimination

dōit faíre l'objet de procédures de réutilisation et de recyclage particulières.

À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union europeenne de reprise et recycler ce produit gratuitement. Pour couver le distributeur le plus pres, veillez communier avec le revende au pires de qui vous aze achete ce produit, envoyer un courriel à [e-mail] ou consultier le localisateur de distributeur sur le site Web www. martinlogan.com.

Veuillez noler que seul le produit est regi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

DYNAMO 600X, DYNAMO 800X, DYNAMO 1100X, DYNAMO 1600X

Testé pour étre conforme aux normes du FCC POUR UNE UTILISATION A LA MAISON OU AU BUREAU

Cet apparéil est conforme à la partie 15 des règles du FCC. L'utilisation est assujettie aux deux conditions suivantes : (1) cet apparéil ne doit pas causer d'interférence nuisible, et (2) cet apparéil doit accepter l'interférence reçue, notamment l'interférence qui peut cause un mauvais fonctionnement.

REMARQUE: cet équipement a ete teste et juged conforme aux limites d'un apporeil numerique de Class B, en vertu de la Section 15 du reglement de la FCC. Ces limites sont conques pour offrir une protection juged raisonneble contre l'interfere nuisible dans une installation rissidentielle. CET équipement genere des utilisations et peut emetre une energie radiofrequence et, s'il n'est pas installed et utilise conformement aux instructions, peut couser une interfeere nuisible aux radiocommunications. Toutfoils, il n'existe aucune garantie qu'une interfeere ne se produiro pas dans une installation particilliere. Si cet équipement cause une interfeere nuisible a la reception radiophonique ou televisuelle, qu'on peut determiner en ouvant et en fermant l'equipement, l'utiliseur est invite a essayer de coriger l'interfere a l'ode d'une des mesures suivantes :

Réorienter l'antenne de réception ou la changer de place.
Augmenter la distance entre l'equipement et le recepteur.
Raccorder l'equipement a une prise située sur un autre circuit que celui sur lequel le recepteur est rac-. cordé.
- Consulter le revenduer ou un technicien radio/TV competet pour obtenir de l'aide.

Avertissements de sécurité et installation en bref (Français/French)

Consignes de sécurité importantes

1 Lisez ces instructions.
2 Conservez ces instructions.
3 Tenez compte de tous les avertissements.
4 Suivez toutes les instructions.
5 Nutilisez pas cet appeareil pres de I'eau.
6 Netloyez uniquely avec un chiffon sec.
7 Ne bloquez pas les ouvertures de ventilation. Installez conformément aux instructions du fabricant.
8 N'installez pas l'appareil à proximite de sources de chaleur telles

que des radiateurs, des pouches de chaleur, des poëles ou tout autre appeareil (y compris les amplificateurs) produit de la chaleur.

9 Ne pasmetre en echec I'objectif de securite de la fiche polarisée ou de mise a la terre. Une fiche polarisee possede deux lames dont l'une est plus large que I'aure. Une fiche de type mise a la terre compote deux lames et une troisieme broche de mise a la terre. La lame large ou la troisieme broche sont fournies pour voire securite. Si la fiche foumie ne rentré pas dans voitre prise, consultez un elecricien pour le remplacement de la prise obsolete.
10 Protégez le cordon d'alimentation de tout piétinement ou pincement, en particulier au niveau des prises, des prises de courant et du point de sortie de l'appareil.
11 N'utilise que des accessoires / accessoires speciés par le fabricant.
12 Utilisez uniquement le chariot, le support, le trèpied, le support ou la table spécifique par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, soyez pru dent lorsque vous déplacez la combinaison chariot / à éviter les blessures causées par un renversement.
13. Débranche cet apparéilpendant les orages ou lorsqu'il n'est pas utilisépendant de longues périodes.
14 Confiez toute réparation à un technicien qualifié. L'entretien est nécessaire lorsque l'appareil a été endommagé de chaque façon que ce soit, par exemple un cordon d'alimentation ou une prise endommagée, du liquide a été renversé ou des objets sont tombés dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité ou a été abandonné.
15 L'appareil ne doit pas etre exposé à des goutes ou à des éclaboussures et les objets remplis de liquides, tels que des vases, ne doivent pas etre placés sur l'appareil.
16. Maintenir une distance minimale de 20 à 30 cm au cours de l'appareil pour une ventilation suffisante.
17 La ventilation ne devrait pas etre genee en couvrant les ouventures de ventilation avec des articles tels que des jourmaux, des nappes, des rideaux, etc.
18 Aucune source de flamme nue, telle que des bougies, ne doit etre placee sur I'appareil;
19 L'utilisation d'appareils dans les climats tropicaux
20 Cei appareil est un apparil electrique de classe II ou a double isolation
21 La fiche secteur ou un coupleur d'appareil est utilise comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilateur de la présence d'instructions importantes d'utilisation et de maintenance (entretien) dans le documentation accompagnant l'objet.

Le symbole représentant un éclair dans le triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une « tension dangereuse» non isolée à l'intérieur de l'enceinte du produit, qui peut être suffisamment importante pour constituer un risque d'électrocution.

AVERTISSEMENT! N'utilise pas ce produit en dehors du pays d'origine. Les specifications de tension varient selon les pays. Une tension incorrecte peut cause des dommages qui peuvent etre couteux a reparer. Le subwoofer est expedié aux distributeurs agres MartinLogan avec l'alimentation correcte pour une utilisation dans le pays de vente prevu. Une liste des distributeurs autorises peut etre consultée sur www.martinlogan.com ou en envoyant un courriel @ [e-mail].

AVERTISSEMENT!

• Présence de tensions dangereuses à l'inférieur—ne pas ouvir.
• Confiez les réparations à un technicien qualifié.
  Pour eviter un risque d'incendie ou d'électrocution, n'expose pas ce matériel à l'humidité.
  Eteignez l'amplificateur et debranchez le caisson de graves en cas d'apparition de conditions anormales.
  Le cordon secteur ne devra pas etre mis en place, enleve ou laissé detached du hautparteur lorsque son extrimite opposée est reliée au secteur electrique.
• Ne pas placer de bougiees ou autres flammes ouvertes sur le hautpouceur.
• Ne pas placer de liquides dans des verres ou des vases sur le haut-parleur.
  Le haut parleur ne doit pas etre exposé a des liquides s'egoutant ou projete.
  Le cordon secteur doit rester normalement accessible pour le cas ou des conditions anormales surviendraient.

Nous savons que vous étés impatien d'éçouter votre nouveau caisson de graves MartinLogan. Ce document vous permet une installation rapide et facile. Une fois qu'il sera en service, prenez s'il vous plait le temps de dire en profondeur le reste des informations contenues dans le manuel de l'utilisateur. Il vous procurera des informations relatives à l'obtention des mêilles performances de ce caisson de graves très performant.

Si vous devzie rencontres des difficultés lors de l'installation ou de l'utilisation de votre caisson de graves MartinLogan, référez-vous aux sections Acoustique des Pièces, Placement ou Fonctionnement de votre manuel. En cas de problèmes persistants ou difficilles à résoudre, contactez s'il vous plait leur concessionnaire MartinLogan officiel. Il vous apportera le soutien technique approprié à votre situation.

Etape 1: Deballage

Sortez-vous nouveau caisson de graves de son emballage. Veuillez conserver le matériel d'emballage d'origine pour une utilisation ultérieure - l'emballage de rechange peut etre dispendieux.

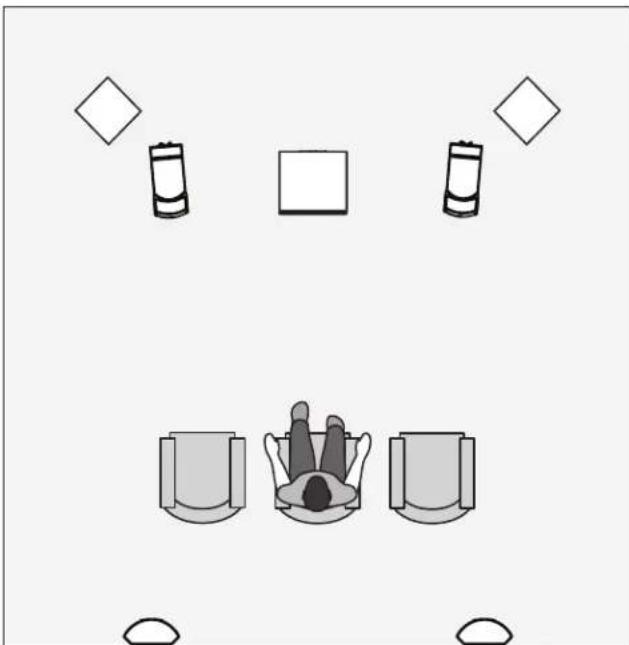

Etape 2: Positionnement

Vous choisirez peutetre de placer voire caisson dans un coin a I'avant de toute plece. Avont tout placement final, experimentez avec d'autres emplacements. Une position plus eoignee des coins peut souvent apporter une(Meilleure integration avec les enceintes principales.Voir la section

placement pour plus de détails.

Etape 3: Placement

Utilisez les mêtres câbles possibles. Des câbles de haute qualité, disponibles chez votre reventeur, sont recommendés et vous procureront des performances supérieures.

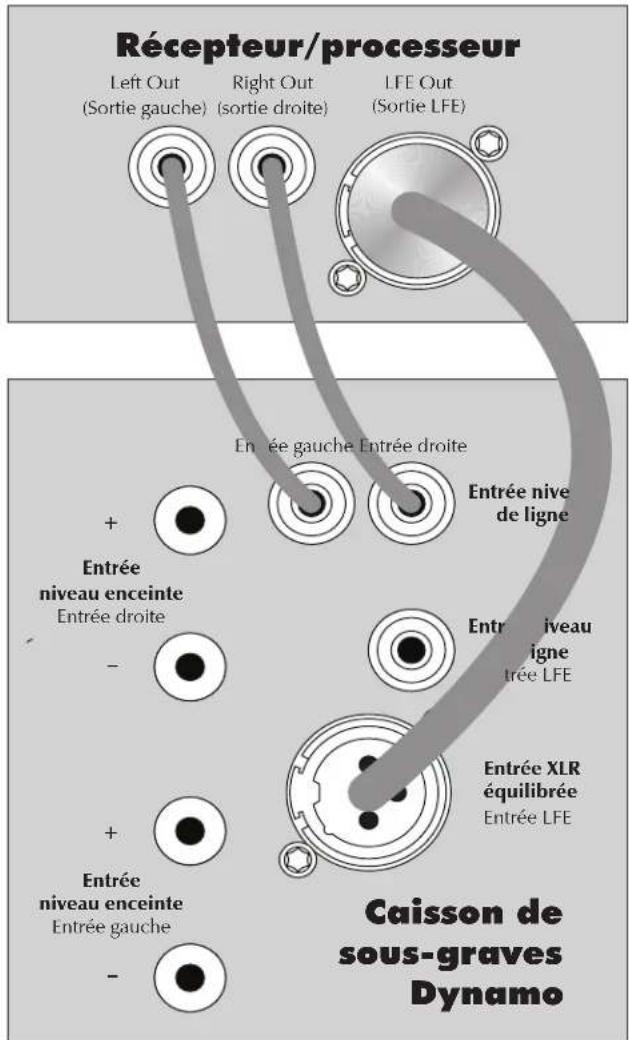

Reliez les sorties de votre préampli/processeur vers les connecteurs d'entrée situés sur la face arrêté du caisson. Voyez la section Contrôles et Connexions pour plus de détails.

Si vous complez connectier-vous caisson en utilisant l'entree Speaker Level [entree haul niveau], refrez-vous a la section Entree Haut Niveau pour plus de détails.

Etape 4: Connexion Secteur (voir avertissement)

Assurez-vous que le bouton de niveau est regé l sur 0. Branchez le caisson sur le secteur. Lisez la section Connexion Secteur de ce manuel pour plus détails.

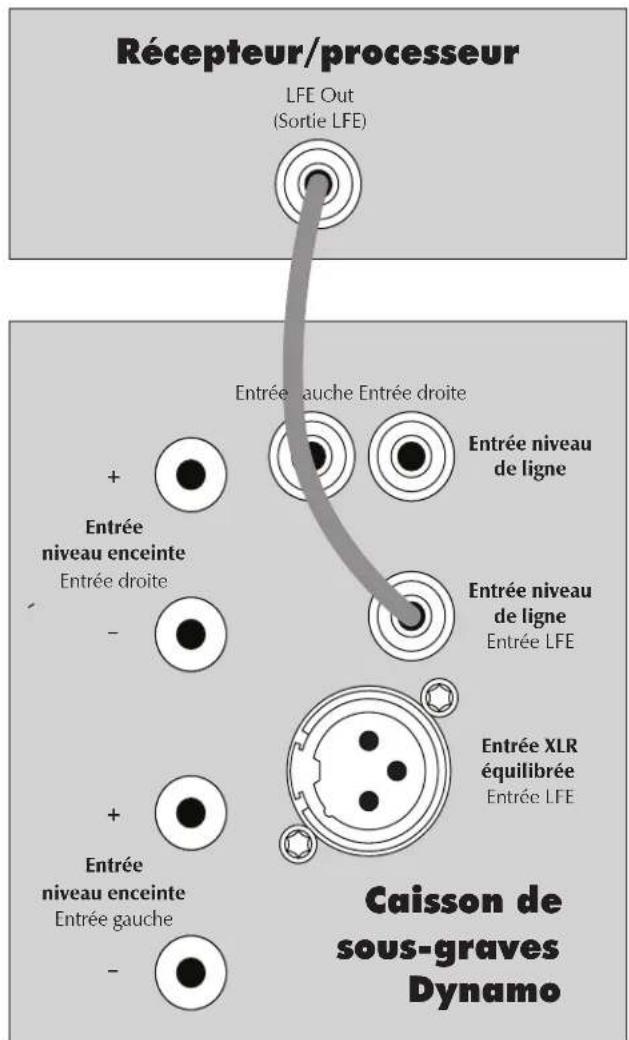

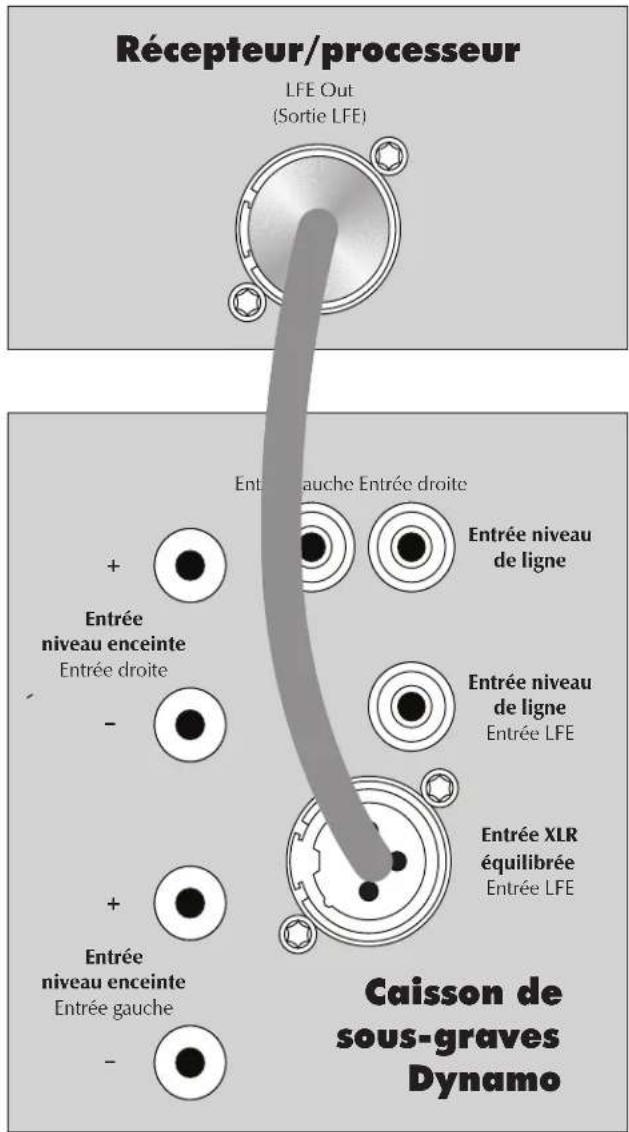

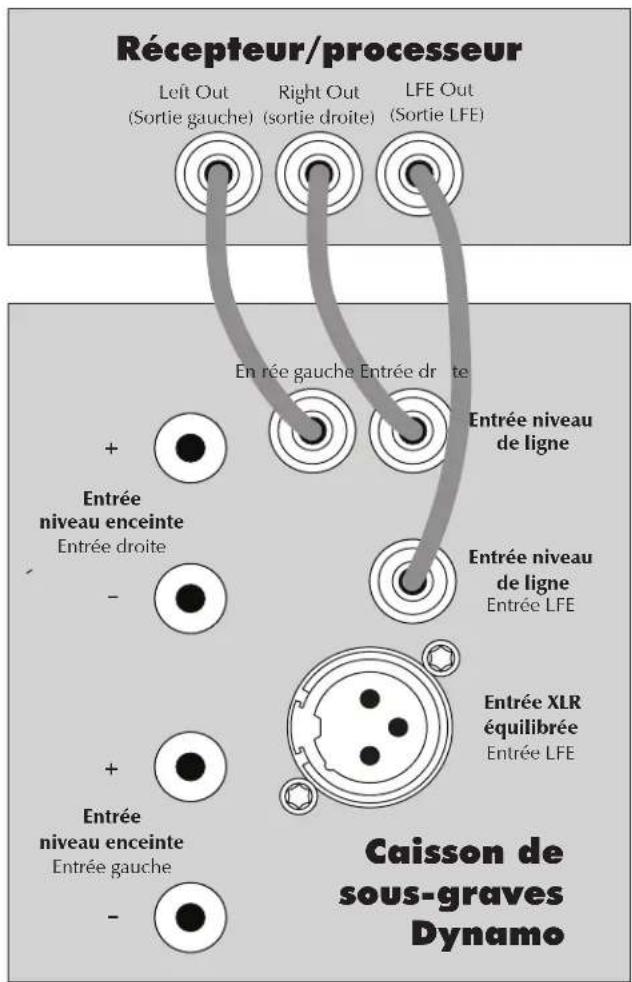

Étape 5a: Réglage des commandes (avec entrée LFE)

Commande de réglage: réglez l'interrupteur à « Local »
Mode d'alimentation:reglez l'interrupteur a *Auto
- Niveau: réglez le niveau à une heures (tout juste à droite de « tout droit »).
Utilisez le système de gestion des groves du processeur/recepteur pour regler l'intégration du caisson de sous-groves.

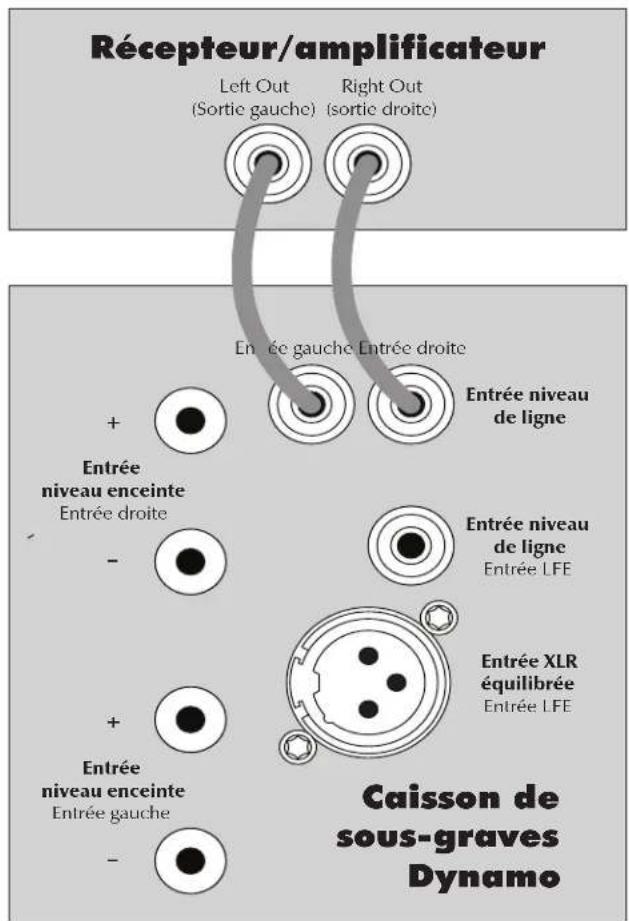

Étape 5b: Réglage des commandes (avec entrées Left/Right (gauche/droite))

Commande de réglage: réglez l'interrupteur à « App »
Mode d'alimentation:reglez l'interrupteur d'Auto.

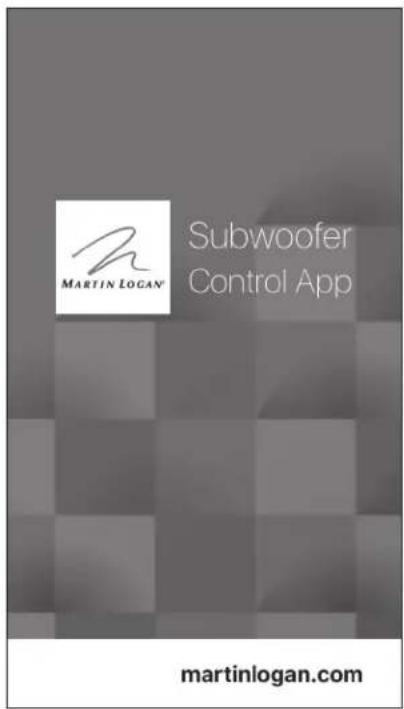

- Telechargez l'appli de commande du caisson de sous-graves MartinLogan (sur Google Play ou Apple App Store).
- A laide de l'appli, ajustez les reglages suivants:

Volume [niveau] : réglez le niveau à -10dB et augmentéz le jusqu'à ce que le son ait des graves profondes et étendues.
o Phase : commencez avec 90^ (avec polarite inversee allumee).

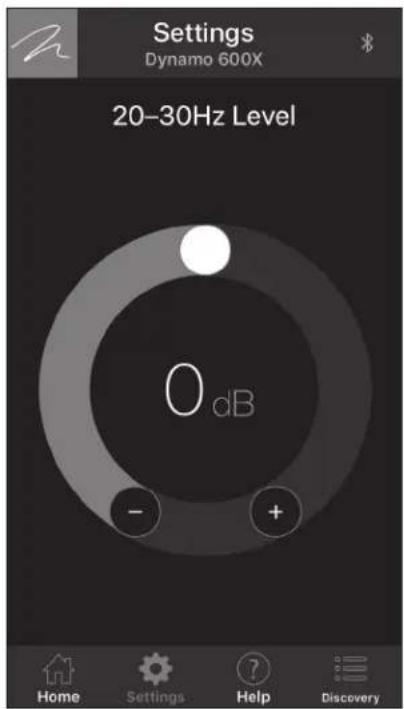

Niveau 20-30 Hz : commencez avec OdB.
o Filtre de passse basse: reglez plus bas que l'exterminé inférieure de la plage de reponse de fréquence de vos enceintes principales. Si vous n'elles pas certain in de la reponse de basse fréquence de votre enceinte principale, commencez avec un réglage de 35 Hz.

Etape 6: Ecoutez et Profitez.

manuel de l'utilisateur

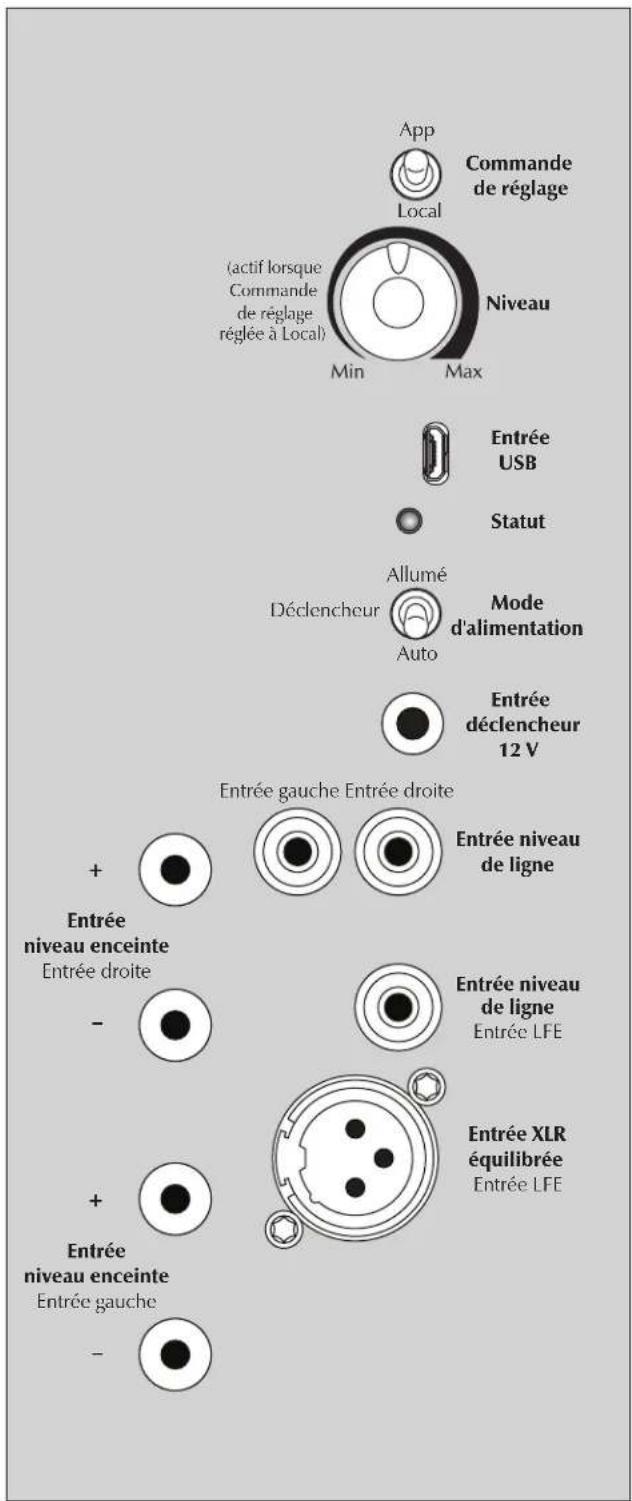

Commands

Commande de réglage: L'interrupteur Seling Control (commande de réglagel permet de régler la façon dont le niveau [volume) et les réglages du caisson de sousgraves sont commandés.

App: lorsque cet interrupteur est regé à « App», toulles les fonctions de commande du caisson de sous-graves (sauf Power Mode - Mode d'alimentation) sont commandées par l'application de commande pour caisson de sous-graves. Veuillez notes : pour transmettre entièrement le contrôle du caisson aux commandes locales, vous nevez partager entérieurement de toute session active de l'Application de commande du caisson de sous-graves.
- Local: lorsque cet interrupteur est régé à « Local», le bouton de commande de niveau [volume] du caisson est actif et le reste des réglages du caisson est régé aux paramétres par défaut. Le réglage local est concu pour les applications où vous raccordez le caisson de sous-graves à un récepteur/processeur et que vous laissez le récepteur/processeur génér la plupart des réglages.

Réglages par défaut du caisson de sous-graves :

Phase: 0^

Polarite : Normale

Passe passage (Low-pass): 120Hz 4e ordre

Niveau 20-30 Hz: OdB

ARC:Off(Leint)

Si le caisson de sous-graves est configuré avec l'application et que la commande de réglage passée à Local, tous les réglages du caisson de sous-graves passent à Défaut. Toutfootis, si l'interrupteur est remis à App, les réglages précédents de l'application sont reactifs.

Niveau: Le boulon de niveau est uniquement actif lorsque la commande de réglage est régée à Local, lorsque la commande de réglage est régée à App, le niveau est commandé par l'Application de commande du caisson de sous-graves. Si vous reglez le niveau trop haut, les graves sembleront gonflées; c'est la cause la plus courante de calssons de sous-graves qui offrent un mauvais son. À titre de règle générale, le caisson de sous-graves ne doit pas attirer l'attention sur lui; il doit seulement reproduire les graves du système de façon à ce quellessemblent plus étiendues et plus précises.

Entree USB: Cette entree est utilise pour applier les mises a jour du microprogramme et executer ARC a partir d'un PC. L'ARC est aborded en detail plus loin dans ce manuel. Meme si vous caisson de sousgraves est parfaitionment positionne, la piece peut avoir une incidence importante sur le rendement des graves. Les dimensions de la piece, les zones mortes, les couloirs youtés, les meubles et de nombreux autres facteurs peuvent transformer la piece en instrument supplémentaire qui joue de concert avec les musiciens ou les trames sonores en ajoutant une coloration et

Figure 1. Commandes de raccards. Les options de raccord peuvent varier selon le modele.

Figure 2. Commandes et entrées.	Commande de réglage (Interrupteur)	Niveau (bouton)	Entrée USB (Micro-B USB)	Statut (DEL)	Mode d'alimentation	Déclencheur 12 V Entrée
	App / Local Min - Max - On / Auto
DYNAMO 600X	✓ ✓ ✓	✓ ✓				-
DYNAMO 800X	✓ ✓ ✓	✓ ✓ (+ déclencheur) ✓
DYNAMO 1100X	✓ ✓ ✓	✓ ✓ (+ déclencheur) ✓
DYNAMO 1600X	✓ ✓ ✓	✓ ✓ (+ déclencheur) ✓

Figure 3. Entrées de signal audio	Niveau de Ligne (RCA)	Niveau de Ligne (RCA)	Équilibrée (XLR)	Niveau d'enceinte (prises bananes)	Audio sans fil (vendu séparation)
	Left In & Right In (Entrée gauche et Entrée droite)	LFE In (Entrée LFE)	LFE In (Entrée LFE)	Left In & Right In (Entrée gauche et Entrée droite)	Left In & Right In (LFE In)
DYNAMO 600X	✓ (Right In est doublée comme LFE In)		-	✓	✓
DYNAMO 800X	✓	✓	-	✓	✓
DYNAMO 1100X	✓ ✓ ✓	✓ ✓
DYNAMO 1600X	✓ ✓ ✓	✓ ✓

une résonance nuisibles. Bien que les commandes de votre caisson de sous-graves vous permettent d'effectuer un réglage fin et d'optimiser le rendement des graves dans la pièce, l'ARCMC vous permet de corriger les effets des limites de la pièce.

L'application ARC Mobile peut utiliser une connexion Bluetooth au caisson de sous-graves. Il n'est pas nécessaire d'utiliser l'entrée USB intégrée du caisson de sous-graves pour lancer l'Anthem Room Correction.

Si vous souhaitez lancer l'ARC sur un ordinateur, l'entrée USB permet de raccorder le caisson de sous-graves à un ordinateur par l'entremise d'une connexion Micro USB. Selon la version de votre trousse ARC (vendue séparément), vous pouriez avoir besoin d'un USB [type A] à cable Micro USB, ou d'un adaptateur Mini-B USB (femelle) à Micro-B USB (mole).

L'entrée USB peut également être utilisée pour appliquer les mises à jour de micrologiciel à votre caisson de sous-graves.

Statut : Voite caisson de sous-graves est doté d'une DEL multicolore pour indiquer son statut actuel.

• Aucune couleur : Aucune alimentation. Le caisson de sous-graves n'est pas branché, ou il s'est eteint en raison d'une surcharge. Debranchez le caisson de sous-graves et rebranchezle pour corriger le probleme.
• Blanche : Mode lecture. Cela indique que le caisson de sous-graves détecte un signal audio et qu'il a basculé automatiquement en mode lecture.

• Rouge: Veille. Le caisson est passé en mode économique d'énergie.

• Clignotante: Erreur. Le caisson affiche un code d'erreur.

Power Mode (mode alimentation) et Trigger Input (entree déclencheur): L'interrupteur de mode d'alimentation vous permel de commander le moment où le caisson de sous-graves s'allume et s'éteint.

• Auto: Wlorsqu'il est reglé à « Auto», le caisson de sous-graves s'allume quand il déetecte un signal audio. Àpres quelques minutes d'inactivité, le caisson de sous-grave bascule en mode veille.
• On (allumé): Lorsqu'il est réglé à « On», le caisson de sous-graves sera toujours allumé.
• Trigger (déclencheur) : Les modeles Dynamo 800X, 1100X et 1600X sont dotés d'une entree de déclencheur (trIGGER input). Si vous avez une composante source externe ( comme un recepteur ) avec des commandes de déclenchement intégrées, vous pouvez allumer et éteindre le caisson de sous-graves avec cette source. Raccordez un cable du composant de commande à l'entrée Trigger du caisson de sous-graves et réglez le mode d'alimentation à « Trigger » (déclencheur). Bien que cette technologie soit couramment appelée déclencheur 12V, le caisson de sous-graves répondra à tout signal de 5 à 24V CC.

Connexions de signal audio

Line Level Input (Left In/Right In) (Entrée niveau de ligne (entree gauche / entrree droite): Sur les modèle DYNAMO 600X, 800X, 1100X et 1600X. Veuillez noter, sur le modele 600X, l'entrée

Right In sort aussi de LFE In. Se a partir de Main-Out ou Pre-Out sur votre récepteur/preamplificateur. La configuration de la commande du Filtre de passée basse est appliquée au signal reçu par ces entres.

Line Level Input (LFE In) (Entrée niveau de ligne (LFE In)): Sur les modèle DYNAMO 800X, 1100X et 1600X. Vénillez notes, sur le modele 600X, l'entrée Right in sert aussi de LFE In. Se branche à partir de Sub Out sur toute processeur A/V. Les régloges du répartiteur (crossover) pour le LFE In sont commandés par le processeur A/V. Le régloge pour le filtre de passage basse du caisson de sous-graves n'est pas appliqué à cette connexion, sauf pour le DYNAMO 600X (si vous utilisez le 600X pour LFE In, règlez le filtre de passage basse à Bypass - contournement).

Balanced XLR Input (LFE In) (Entree XLR equilibrée) (LFE In)

: Sur les modeles Dynamico 1100X et 1600X. Se branche a partir de Sub Oui sur toute processeur A/V. La configuration de la commande du Filtrde passasse basse n'est pas appliquee a cette connexion. Les reglages du repartieur (crossover) pour le LFE In sont commandes par le processeur A/V. Veuillez noter : ne faites pas les raccords avec les entrees XLR et RCA LFE en meme temps.

Speaker Level Input (Left In/Right In) (Entree nivea enceinte) (entree gauche/entree droite): Sur les modeles DYNAMO 600X, 800X, 1100X et 1600X. Cet ensemble d'entrees offre un endroit pour brancher le caisson de sous-graves à l'aide d'un cable d'enceinte standard. Pour utiliser ces connexions, le cable d'enceinte doit se terminer par une prise de type banane. La configuration de la commande du Filtre de passage basse est appliquée au signal reçu par ces entrees. Veuillez note: ne failes pas les raccords avec les entrees RCA et Speaker Level Left/Right en meme temps.

Connexions de signal audio sans fil

Sur les modeles DYNAMO 600X, 800X, 1100X et 1600X. Le système de transmelter/récepier sans fil de caisson de sous-graves SwT-X est vendu séparément et disponible auprès de votre revendeur local. Les détails sur l'utilisation d'un système SwT-X sont fournis plus loin dans ce manuel.

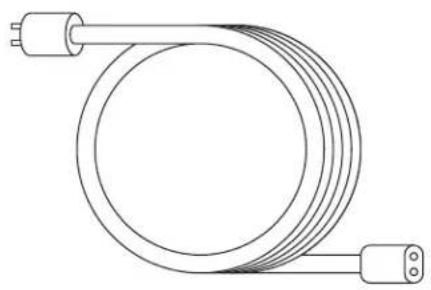

Raccord de l'alimentation CA

MISE EN GARDE! Le cordon d'alimentation ne doit pas etre installed, enleve ou laissede taché du caisson de sous-graves pendant que I'autre extrémite est branchée à une source d'alimentation CA.

Le cordon IEC doit être fermement inséré dans la prise d'alimentation CA située sur le panneau de raccord arrêté du coisson de sous-graves, puis à une prise murale CA appropriée. Directement à côté de la prise

d'alimentation CA située sur le panneau de raccord arrêté du caisson de sous-graves se troue l'interrupteur d'alimentation maître. Cet interrupteur est branché directement au CA principal et allume et étant toute l'alimentation qui arrive au caisson de sous-graves. Le D'ANO Comporte également un capteur d'alimentation qui basculera en mode Veille après quelques minutes sans signal musical si l'interrupteur du panneau avant est reglé à « Auto »

Votre caisson de sous-graves est cable pour le service d'électricité fourni dans le pays d'achat d'origine. La puissance nominale CA applicable à un apparéil en particulier est indiquée sur le caron d'emballage et sur la plaque du numéro de série fixée sur le caisson de sous-graves.

Si vous déplacez le caisson de sous-graves du pays d'achat d'origine, assurez-vous que l'alimentation CA fournie à tout autre endroit est appropriée avant de raccorder et d'utiliser le caisson de sous-graves. Le caisson de sous-graves peut subir des dommages importants ou son rendement peut être très diminué s'il est utilisé avec une source d'alimentation CA inappropriée.

Rodage

Nos hautparleurs de groves personalisés ont besoin d'un rodage d'environ 50 heures à des niveaux d'écoute moyens avant d'offrir un rendement optimal. Cela aura des répercussions sur l'écoute et le jugement critiques.

Figure 4. Receptacle de module sans fil

Figure 5. Récéploce d'alimentation CA

Figure 6. Application de commande du caisson de sous-graves MartinLogan

Figure 7. Écran accueil

Figure 8. Écran Régloges

Les modeles DYNAMO 600X, 800X, 1100X et 1600X sont datés d'un système perfectionné de commande par application (disponible pour iOS et Android) qui relièvre caisson de sous-graves à l'atde d'un apparéil mobile et d'une connexion Bluetooth. Consultez le site Web MartinLogan.com pour savoir comment télécharger l'application de commande du caisson de sous-graves gratuite de MartinLogan à partir des magazines d'application iOS ou Android.

REMARQUE: L'application de commande du caisson de sous-graves de MartinLogan peut être modifiée et, selon la nature des mises à jour, les fonctions peuvent être différentes de celles qui sont décrites ici.

REMARQUE: L'application de commande du caisson de sous-graves MartinLogan et l'application ARC Mobile peuvent interférer avec leur capacité réciproque à repérer le caisson de sous-graves. Si vous avez de la difficulté à faire fonctionner l'une ou l'autre des applications ou si vous caisson de sous-graves n'est pas repéré, assurez-vous que l'autre application n'est pas ouverte et qu'elle ne fonctionne pas en arrêté-plan.

Le bouton Logo

Situé dans le coin supérieur gauche de l'oppli, le bouton affichant le logo de MartinLogan fera apparaitre un écran qui affiche les renseignements de base du caisson de sous-graves, comme le modele et la version du micrologiciel.

La barre de menu

La barre de menu, située dans le bas de l'appli, vous permel deCHOISIR parmi les quatre fonctions principales de I'appli.

• Home (accueil): Cel écran vous permet de régler rapidement le volume du coisson de sous-graves, de désir un mode d'écoute et de lancer un balayage de tonality (tone sweep).
• Settings (réglages): Cet écran vous permet de désir parmi les fonctions de commande du caisson de sous-graves.
  Help (aide): Ce boulon affichera une fenetre-eclair contenant une description de la commande actuellément affichée à l'écran.
  Discovery (exploration): Cet écran affiche une liste à partir de laquelle vous pouvez désirir le caisson de sous-graves que vous souhaitez commander. Si vous caisson de sous-graves n'apparait pas dans cette liste, assurez-vous que la commande des réglages du caisson de sous-graves est régée à « App » et que l'ARC Mobile n'est pas activé sur toute appareil. De plus, vérifie qu'il n'est pas commandé par un autre appareil mobile utilisant l'ARC ou l'application de commande du caisson de sous-graves.

Figure 9. Écran Régles : filtre de passse basse

Figure 10. Écran Réglages : phase/polarité

Figure 11. Écran Régliages: modes d'écoute

Réglages : volume

Volume: la commande de volume (niveau) vous permet de régler la puissance sonore de votre caisson de sous-graves de 40dB à 12dB. Pour la plupart des applications, un réglage de -14dB à 0dB est approprié. Si vous reglez le niveau trop haut, les graves sembleront gonfées; c'est la cause la plus courante de caissons de sous-graves qui offrent un mauvais son. Une règle pratique stipule que le caisson de sous-graves ne doit pas attirer l'attention sur lui. Il doit simplement faire en sorie que les graves du système soient plus étendues et plus précises.
- Sweep (Balayage): La fonction Sweep (balayage) est utile pour couver les zones de votre salle d'ecoute où il pourrait y avoir des bruits ou des résonances problématiques. La fonction de balayage de tonality pouit également être utile pour régier la phase, la répartition (crossover) et le volume du caisson de sous-graves. Le fait d'appuyer sur la touche Sweep lance un balayage de tonality de 20 à 120Hz. Vous pouvez régier le volumependant la lecture de la tonality de balayage. Le fait d'appuyer sur le bouton pause arrête le caisson de sous-graves à une fréquence de tonality particulière et vous permet égalément de régler une tonality de fréquence particulière. Dans une tonality de fréquence est en pause, vous pouvez désirir « Continuer » pour régier le niveau du caisson de sous-graves. Le balayage de tonality continue jusqu'à ce que la touche Sweep soit régée à off (termée).

Réglages : Filtre de passage basse

L'écran Filtre de passerasse basse vous permet d'ajuster la fréquence de passerasse basse pour les entrées gauche et droite (RCA ou niveau d'enceinte). Ce réglage n'est pas appliqué aux entrées LFE (RCA ou XLR); la tâche de la gestion des graves est只想 laissée à votre processeur audio/vidente.

Les caissons de sous-graves Dynamo offrent un rendement exceptionnel dans les systèmes à 2 canaux (Left In/Right In) et les systèmes de cinéma maison à canaux multiples (LFE In). Les modeles Dynamo 800X, 1100X et 1600X permettent de racorder Left In/Right In et LFE In, ce qui vous permet d'obtenir une configuration optimale pour l'écoute en 2 canaux tout en pertuant le mode d'écoute à canaux multiples (film). Lorsque vous écoutez du matériel source stéreo, le système atteint une intégration optimale de la musique avec le caisson de sous-graves qui joue sous la fréquence de réponse la plus basse de l'enceinte avant. Lorsque vous regardez un film, la piste LFE et les graves provenant des enceintes ambiophoniques peuvent être transmises au caisson de sous-graves à l'aide des réglages du repartieur (passe basse) provenant du système de gestion des graves du processeur.

Règle générale, le filtre de passse basse doit être régla à une valeur à peu pres égale (ou inférieure) à 70% de la fréquence de réponse la plus basse de l'enceinte principale. Exemple : la fréquence de réponse la plus basse de

Figure 12. Écran Régliages : gain de la pièce

Figure 13. Écran Régliages : Écran Renommer

Figure 14. Écran Régliages : écran Mat de passage

votre enceinte est 43 Hz. 70 % de 43 Hz donne 30, I; vous devez donc regler le filtre de passage basse du coisson de sous-graves à 30 Hz. Pour votre information, une fois que vous avrez essayé le réglage recommendé à l'aide de la formule susmentionné, vous devze également essayer les autres réglages.

Si vous n'etes pas certain de la reponse de fréquence la plus faible de cette enceinte principale, commencez avec un réglage de 35 Hz. Le fait d'essayer différents régloges ne causera pas de tort au système.

N'oubliez pas, puisque ce réglage s'applique uniquement aux entrées gauche/droite, ce réglage n'est pas utilisé si vous caisson de sous-graves est uniquement raccordé par une entree LFE. Toutefois, si vous utilisez un système sans fil SwT-X pour raccorder un canal LFE ou si vous utilisez le Dynamo 600X comme canal LFE (raccordé par Right In/LFE In), vous devriez régler le filtre de passage basse à Bypass (contournement).

• Bypass (contournement): Choisissez cette option si vous planifie d'utiliser la gestion des graves du recepteur/processeur pour configurer un filtre de passée basse.
• Troisième ordre: Si vous utilisez les entrées gauche/droite du caisson de sous-graves, choisissez cette option pour utiliser un répartilier de troisisième ordre pour régler les caractéristiques de déploiation des fréquences supérieures du caisson de sous-graves alors qu'elles

approchent du réglage de la féquence du filtre de passage basse. Un filtre de troisième ordre a une pente de 18dB par octave, soit un déploiemment plus lent que le quatrième ordre. Pour la plupart des applications, un répartiteur de troisième ordre est idéal.
- Quatrième ordre: Si vous utilisez les entrées gauche/droit du caisson de sous-graves, choisissez cette option pour utiliser un répartiteur de quatrième ordre pour régler les caractéristiques de déploiation des fréquences supérieures du caisson de sous-graves alors qu'elles approached du réglose de la fréquence du filtre de passée basse. Un filtre de quatrième ordre a une pente de 24dB par octave, soit un déploiement plus rapide que le troisième ordre.

Réglages : Phase

L'écran Phase vous permet de régler la phase du caisson de sous-graves de 0 à 180^ par paliers de 1^ et vous permet d'inverser la polarité de la phase.

la commande de la phase dépend entièrement de nombreux facteurs, notamment la taillie et la configuration de votre environnement d'écoute, du positionnement de l'appareil et de la disposition des sièges. En raison de la façon selon laquelle les ondes sanores des graves se développent dans les différentes pièces, il n'este aucune règle générale pour régler la

phase. Par exemple, si la pièce a une crête dans la zone du répartirieur du caisson de sous-graves, il est recommandé de régler la phase de façon à ce que les sorties acoustiques réelles du caisson de sous-graves et les enceintes principales soient déphasées. Experimèzez, essayez différents réglages et soyez patient.

Si vous utilisez le caisson de sous-graves pour compléter d'autres produits MartinLogan, nous vous conseillons de commencer avec un réglage de phase à 90^ (avec polarité inversée activée).

Dans un système où la phase et la polarité sont bien régées, les enceintes principales et le caisson de sous-graves doivent fonctionner ensemble et sonner comme s'il y avait plus de graves totales dans le système. Si vos enceintes principales et vos caissons de sous-graves sont déphasés, leurs ordes sonores s'annuleront les uneles autres et le total des graves dans le système semblera diminuer. Encore une fois, faibles des essais et cherchez les graves les plus douces sans notes trop importantes ou absentes.

Réglages : Modes d'écoute

L'écran Modes d'écoute vous permet d'appliquer des modes d'écoute préégles à la sortie du caisson de sous-graves. Vous pouze également acceder aux modes d'écoute par L'écran Home (accueil) de l'appli.

• Movie (film): Le mode d'écoute Movie (film) est un réglage agressif qui maximise la sortie de l'appareil pour obtenir une expérience particulièrement explosive.
• Music (musique): Le mode d'écoute Music (musique) est le réglage par défaut des caissons de sous-graves Dynamo. Ce mode est équilibré et optimal pour une presentation musique précise.
• Night (nuit) : Le mode d'écoute Night (nuit) diminue la sortie des graves et est optimal pour une lecture discrète.

Réglages : 20-30Hz Level (Niveau)

L'écran 20-30Hz Level (niveau) vous permet de régler la sortie du caisson de sous-graves de -10dB à +10dB dans l'intervalle de 20 à 30Hz. 20-30Hz Level (niveau) et Anihem Room Correction (ARC) ont une'utilitéensible. Lorsque 20-30Hz Level (niveau) est limité à l'intervalle de fréquence 20 à 30Hz, l'ARC règle la sortie du caisson de sous-graves sur tout son intervalle de fréquence.

Si vous n'utilise pas l'ARC, 20-30Hz Level (niveau) peut etre utilise pour modifier la reponse du caisson de sous-graves afin de compenser les anomalies de la piece ou pour modifier le son du caisson de sous-graves selon vos préférences. Les fréquences régles se situent entre 20 et 30Hz,

un intervalle ou le gain de la pièce (cretes) et les creux de différentes amplitudes se développement souvent dans les salles d'écoute. Le réglage idéal dépend de la taille et de la construction de la pièce, de la configuration du système et de vos préférences personnelles. Régle générale, si les graves basses seront faibles, augmentez le gain de la pièce. Si les graves basses seront gonflées, diminuez le gain de la pièce.

Si vous utilisez l'ARC, 20-30Hz Level (niveau) peut etre ajusté pour correspondre à vos préférences en modifier encore plus le son du caisson de sous-graves.

REMARQUE: Le réglage 20-30Hz Level (niveau) n'influencera pas les mesures de l'ARC ou les filtres de compensation. Si une correction ARC est téléchargeée dans notre caisson de sous-graves, nous vous recommandons de commencer par écouter avec Room gain (gain de la piece) régèle à 0. N'oubliez pas, le réglage 20-30Hz Level (niveau) ajustera la sortie du caisson de sous-graves en plus des ajustements de l'ARC.

Réglages : Correction de la piece

L'écran Room Correction (correction de la pièce) donne des renseignements sur l'Anthem Room Correction [ARC]. La touche ARC vous permet d'allumer et déteindre la correction ARC (uniquement disponible si le logiciel ARC a été utilisé pour télécharger une courbe de correction dans votre caisson). Il s'agit d'un outil efficace pour entendre la différence qu'offre le système Anthem Room Correction!

Réglages : mot de passage

L'écran Passcode (mot de passer) vous permet de protéger les réglages de votre calisson de sous-graves avec un mot de passer à 4 chiffres. Une fois le mot de passer régle, il peut également être supprimé sur cet écran.

Réglages : renOMmer

L'écran Rename [renomer] vous permet d'attribuer un nom personnelisé à votre caisson de sous-graves. Cette fonction est utile si vous système compte plusieurs caissons de sous-graves. Le nom personnelisé du caisson de sous-graves doit compler de 3 à 13 caractères.

Réglages : Réinitialisation

L'écran Reset (réinitialisation) vous permet de réinitialiser votre caisson de sous-graves aux paramètres d'usine. Une réinitialisation aux paramètres d'usine rétablit tous les réglages aux valeurs par défaut. Elle effacera également toutes les corrections ARC qui ont été téléchargeées dans le caisson de sous-graves.

Avant de raccorder le DYNAMO

MartinLogan a développé le caisson de sous-graves D'au-xo fin qu'il soit facile à configurer et à intégrer dans un système. Avont de commencer à raccorder chez la caisson de sous-graves, veuilluszer consulter les commandes analytées dans la的最后一 section. Le fait de bien les comprendre accélérer le processus. Tous les raccords de signal sont effectuels sur le panneau de raccord arriere du caisson de sous-graves. Assurez-vous que tous les raccards sont bien serés.

MISE EN GARDE!

Débranche le caisson de sous-graves avant de faire ou de défaire tout raccord de signall

Mode à 2 canaux

Cette configuration est recommendée si le caisson de sous-graves est utilisé dans un système à deux canaux uniquement. Lorsqu'un signal est raccordé à l'entrée Left In/Right In du caisson de sous-graves, la commande de filtre de passse basse est active.

Raccord de signal :

1. Branchez les sorties left out/right out de votre préamplificateur/ récepteur aux entrées Left In/Right In du caisson de sous-graves. Utilisez les interconnexions RCA ou les raccords Speaker level niveau d'enceinte, maisCHOISSEZ une seule méthode de raccordement - n'utilisez pas plusieurs méthodes de connexion en même temps. Les raccords Speaker level sont abordés plus lain dans ce manuel.

Paramétres de commande recommendés :

IMPORTANT! Si vous avez l'intention d'utiliser l'Anthem Room Correction (ARC), nous vous recommendons de lancer l'ARC et d'optimiser le positionnement de votre caisson de sous-graves avant d'ajuster les commandes du caisson de sous-graves. Une fois activé, l'ARC aura une influence sur la sortie acquistique du caisson de sous-graves et sur les réglages décrits cédssous.

1 Reglez la commande de réglage du caisson de sous-graves à App.
2. Calculez le nombre équivalent à 70 % de la fréquence la plus faible de votre haut-parleur principal. Réglez le filtre de possse basse à un réglage équivalent au nombre obtenu. Si le nombre obtenu est inférieur à 30 Hz, réglez-le à 30 Hz.
3 Faites jouer de la musique que vous connaissiez avec des graves. Augmentez le volume [niveau] jusqu'à ce que la musique produit des graves profondes et éteduées. Voyez à ce que les niveaux ne deviennent pas trop前沿és.
4 Essayez la phase et la polarite linversed dans differents regloages jusqu'a

ce que vous obtieniez le meilleurmelonge. faites jour de la musique avec des graves profondes et repétitives. Ajustez la phase et la polarité (inversée) afin que les notes gravessemblent plus fortes et sans brouillage dans une salle d'écoute typique. Si vous augmentez des haut-parleurs MartinLogan, nous vous sugérons de commencer avec une phase de 90^ (avec polarité inversée allumée) pendant les essais.

5 Si vous avez terminé les étapes 1 à 4 et que vous obliènz encore des graves faibles ou flattantes, pensez à ajuster le 20-30Hz Level (Niveau) pour compenser ces anomalies. Faîtes des essais en changeant le réglage de volume (niveau) lout en ajustant le 20-30Hz Level (Niveau) et essayez de couver une position qui vous donne des graves profondes étendues et une bonne intégration avec vos enceintes principales. Si vous obtenez encore des graves faibles ou flattantes, nous vous recommandons de déplacer le coïsson de sous-graves et de refaire ces étapes (particulièrement s'il est positionné dans un coin de la pierce ou proche d'un coin). N'oublièz pas, le positionnement dans la pierce a un impact important sur le rendement général des graves.

Figure 15. Raccord de signal pour le mode à deux canoux.

Mode canaux multiples

Cette configuration est recommendée si vous utilisez votre caisson de sous-grave dans un cinema maison ou un système à conaux multiples. Lorsqu'un signal est branché au LFE in du caisson de sous-graves, la commande de Filtrde passebasse n'est pas active.Le proceseur gere la plus grande parte de la gestion des graves.

DYNAMO 600X et 800X: ces caissons de sous-graves n'offrent pas les raccords XLR LFE abordes ici.
DYNAMO 600X: si vous raccordez un modele DYNAMO 600X avec cette methode, veuillez notes que Right In se dédouble comme LFE In et que vous devez régler le filtre de passageasse du caisson de sous-graves à Bypass [contaunement] à l'aide de l'application de commande du caisson de sous-graves.
- Systeme SWT-X sans fil utilisé avec tout caisson de sous-graves: si vous raccordez le caisson à l'aide d'un système SWT-X sans fil, veillez notes que l'entrée Right In du récepteur SWT-X se dédouble comme LFE In et que vous doivent regardier le filtre de passage basse du caisson à Bypass à l'aide de l'application de commande du caisson de sous-graves.

Raccord de signal :

1. Branchez la sortie Sub ou du processeur à l'entrée LFE In du caisson de sous-graves. Utilisez une interconnexion RCA ou XLR - N'utilisez pas les deux en même temps.

Paramètres de commande recommendés :

IMPORTANT! Si vous avez l'intention d'utiliser l'Anthem Room Correction (ARC), nous vous recommendons de lancer l'ARC et d'optimiser le positionnement de votre caisson de sous-graves avant d'ajuster les commandes du caisson de sous-graves. Une fois activé, l'ARCaura une influence sur la sortie acoustique du caisson de sous-graves et sur les réglages décrits cédssous.

1 Reglez la commande de réglage du caisson de sous-graves à App.
2 Si vos enceintes avant sont grandes [p. ex.: enceintes sur le sol pleine gamme], reglez les commandes de votre processeur pour les enceintes avant en mode large, grand ou plein. Si vos enceintes avant sont petites [p. ex.: enceintes sur étagéré], reglez la commande du processeur pour les enceintes avant en mode étrait, petit ou limité. Reglez les commandes du processeur pour les enceintes centrales ou à effets en mode étrait, petit ou limité. N'oubliez pas, peu d'enceintes centrales ou à effets sont conçues pour aller bea-coup plus bas que 70 Hz, ce qui signifie que toutes les groves dans une bande sonore inférieures à cette fréquence seront normalement perdues. Lorsque vous reglez vos enceintes centrales et à effets en

mode étroit, petit ou limité, toutes les graves inférieures au point de répartition (crossover) désigné seront redirigées vers le caisson de sousgraves avec la sortie LFE, ce qui garantit qu'aucune grave provenant de ces canaux n'est perdue.

Veuillez notes : certains processeurs permettent de changer la configuration des enceintes en fonction du type de matériel source. Dans ces conditions, nous recommendons à l'utiliser de faire jumper les enceintes avant en mode étreil, petit ou limite pour le matériel source à canaux multiples et de faire jumper les enceintes avant en mode large, grand ou plein pour le matériel source stérea à deux canaux.

MISE EN GARDE! Selon les performances de la plupart des recepteurs/proesseurs, il est recommandé que les enceintes centrales et à effet MartinLogan ne seront pas utilisées en mode grand, large ou plein. Si c'est le cas, cela peut cause des dommages à l'enceinte si le processeur essaye de pouvoir l'enceinte au-delà de sa capacité nominale de fréquence. Cette mise en garde s'applique également aux produits des autres fabricants.

3 En faisant jouer un matériel source à canaux multiples, utilisez l'application de commande du caisson de sous-graves pour ajustier le volume (niveau) au niveau souhaite. Voyez à ce que les niveaux ne deviennent pas trop premets.
4 DYNAMO 600X et SWT-X sans fil utilisés avec tout caisson de sousgraves : utilisez l'application de commande du caisson de sousgraves pour régler le filtre de passée basse à Bypass.

DYNAMO 800X, 1100X, et 1600X: lorsque vous utilisez un cable pour raccorder le recepteur/processeur à l'entrée LFE, le fait de changer le filtre de passage basse n'aura aucun effet sur la sortie du caisson. Son entree LFE contoure à l'internenle filtre de passage basse du caisson.

5 À l'aide de l'application de commande du caisson de sous-graves, essayez la phase et la polarité (inversée) dans différents réglages jusqu'à ce que vous obtient le meilleur mélange. Faites jouer de la musique avec des graves profondes et repétitives. Ajustez la phase et la polarité (inversée) afin que les notes gravessemblent plus fortes et sans brouillage dans une salle d'écoute typique. Si vous augmentez des haut-parleurs MartinLogan, nous vous suggérons de commencer avec une phase de 0^ pendant les essais (bien que nous suggériens 90^ ailleurs, pour cette méthode de raccordement, nous suggériens 0^ puisque votre processeur effectuera la plus grande partie de la gestion des graves).
6 Si vous avez terminé les étapes 1 à 5 et que vous oblenez encore des graves faibles ou flattanles, utilisez l'application de commande du caisson de sous-graves pour ajuster le 20-30 Hz Level (Niveau) pour compenser ces anomalies. Faites des essais avec les réglages et écoutez

le résultat. Essayez de couver la position qui vous offre le bon son. Faites des essais en changeant le volume (niveau)out en ajustant le 20-30Hz Level (Niveau). Trouvez une position qui vous donne des graves profundes et etendues et un bon mélange avec vos enceintes principales.

7 Utilisez la section de gestion des graves de la configuration de l'enceinte de votre récepteur/processeur pour régler le niveau du caisson de sous-graves au niveau approprié. Suivez les instructions du manuel du processeur pour effectuer un réglage fin du niveau du caisson de sous-graves.
8 Si vous avez terminé les étapes 1 à 7 et que vous obtenez encore des graves faibles ou flottantes, pensez d'utiliser l'application de commande du caisson de sous-graves pour ajuster le 20-30Hz Level

Figure 16. Roccord de signal pour le mode à canaux multiples.

[Niveau] pour compenser ces anomalies loui, vous ajustez encore le 20-30Hz Level (Niveau). Faites des essais avec les réglages et écoutez le résultat. Essayez de couver la position qui vous offre le bon son. Faites des essais en changeant le volume (niveau) et ajustant le 20-30Hz Level (Niveau). Trouvez une position qui vous donne des graves profondes etétendues et un bon mélange avec vos enceintes principales. Si vous obtenez encore des graves faibles ou flottantes, nous vous recommandons de déplacer le caisson ou sous-graves et de refaire ces étapes (particulierement s'il est positionné dans un coin de la pièce ou proche d'un coin). N'oulibiez pas, le positionnement dans la pièce a un impact important sur le rendement général des graves.

Figure 17. Roccord de signal pour le mode a canaux multiples.

Mode 2 canaux/canaux multiples simultanés

L'avantage de ce mode double est que vous pouze obtenir une configuration optime pour l'écoute stéreo qui permet tout de même l'écoute en mode à canaux multiples (film). Lorsque vous écoutez un matériel source stérea, le système offre une intégration optime de la musique. Dans ce mode, le caisson de sous-graves joue uniquement sous la fréquence de réponse lo plus faible de l'enceinte avant principale. En mode film, la piste LFE et les graves provenant des encéintes ambiophoniques peuvent être transmises au caisson de sous-graves à l'aide des réglages du répartirieur provenant du système de gestion des graves du processeur.

DYNAMO 600X: cette méthode de raccord n'est pas compatible avec le DYNAMO 600X.
- Systeme SwT-X sans fil: cette méthode de raccord n'est pas compatible avec le système de récepteur/transmetteur SwT-X sans fil.
DYNAMO 600X et 800X: ces caissons de sous-graves n'offrent par les raccords XLR LFE abordes ici.

Raccord de signal :

1. Branchez les sorties lef out/right out de votre processeur aux entrees Left In/Right In du caisson de sous-graves. Utilisez les interconnexions RCA ou les raccords speaker level (niveau d'enceinte), maischosisesze une seule methode deraccordement-nutilisez pas les deux en meme temps pour les entrees lef/right. Utilisez des interconnexions RCA ou un cable d'enceinte de qualite. Les raccords Speaker level sont abordes plus loin dans ce manuel.
   2 Bronchez la sortie Sub ou du processeur à l'entrée LFE In du caisson de sous-graves. Utilisez des interconnexions RCA ou XLR de quality. Veillez noter que la méthode de raccordement pour le LFE In n'a pas besoin de correspondre à Left In/Right In. Si vous avez utilisé des interconnexions RCA ou des raccords speaker level pour Left In/Right In, il est acceptable d'utiliser XLR pour LFE Input. Faites preuve de souplesse, faites des essais et écoutez afin de déterminer ce qui sanno le moins pour votre installation unique. N'utilise pas plusieurs méthodes de raccordement en même temps pour l'entrée LFE (c.à-d.: raccorder XLR LFE In et Line Level LFE In).

IMPORTANT! Si vous avez l'intention d'utiliser l'Anthem Room Correction (ARC), nous vous recommendons de lancer l'ARC et d'optimiser le positionnement de votre caisson de sous-graves avant d'ajuster les commandes du caisson de sous-graves. Une fois activé, l'ARCaura une influence sur la sortie acquistique du caisson de sous-graves et sur les réglages décrits cédssous.

1 Reglez la commande de reglage du caisson de sous-groves à App.
2 Reglez les commandes du processeur pour les enceintes avant en mode large, grand ou plein. Si vos enceintes avant sont petites (p. ex.: enceintes pour étagéré), nous vous recommendons de ne pas utiliser cette méthode pour raccorder le caisson de sous-graves; consultez plus la section « Mode à canaux multiples ». Reglez les commandes du processeur pour les enceintes centrales ou à effets en mode étroit, peu ou limite. N'oubliez pas, peu d'enceintes centrales ou à effets sont concues pour aller beaucoup plus bos que 70 Hz, ce qui signifie que toutes les graves dans une bande sonore inférieures à cette fréquence seront perdues. Dansque vous reglez vos enceintes centrales et à effets en mode étroit, petit ou limite, toutes les graves inférieures au point de répartition (crossover) désigné seront redirigées vers le caisson de sous-graves avec la sortie LFE, ce qui garantit qu'aucune grave provenant de ces canaux n'est perdue.

Veuillez note: certains processeurs permettent de changer la configuration des enceintes en fonction du type de matériel source. Dans ces conditions, nous recommendons à l'utiliser de faire jour les enceintes avant en mode étreil, petit ou limite pour le matériel source à canaux multiples et de faire jour les enceintes avant en mode large, grand ou plein pour le matériel source stéreo à deux canaux.

MISE EN GARDE! Selon les performances de la plupart des processeurs, il est recommendé que les enceintes centrales et à effets MartinLogan ne soient pas utilisées en mode grand, large ou plein. Si c'est le cas, cela peut cause des dommages à l'enceinte si le processeur essaye de pouvoir l'enceinte au-delà de sa capacité nominale de fréquence. Cette mise en garde s'applique également aux produits des autres fabricants.

3 Calculez le nombre équivalent à 70 % de la fréquence la plus faible de votre haut-parleur principal. Utilisez l'application de commande du caisson de sous-graves pour ajuster le filtre de passée basse à un réglage équivalent au nombre obtenu. Si le nombre obtenu est inférieur à 30 Hz, régleze-le à 30 Hz.
4 Faites jouer de la musique que vous connaissiez avec des graves. Utilisez l'application de commande de caisson de sous-graves pour augmenter le volume [niveau] jusqu'à ce que la musique produit des graves profondes et étendues. Voyez à ce que les niveaux ne devient pas tropopsisents.
5 À l'aide de l'application de commande du caisson de sous-graves, essayez la phase et la polarité (inversée) dans différents réglages jusqu'à ce que vous obtient le meilleur mélange. Faites jouer de la musique avec des graves profondes et répetitives. Ajustez la phase et la polarité (inversée) afin que les notes gravessemblent plus fortes et sans brouillage

dans une salle d'écoute typique. Si vous augmentez des haut-parleurs MartinLogan, nous vous suggérons de commencer avec une phase de 90^ (avec polarité inversée allumée) pendant les essais.

6 En faisant jour du matériel source à canaux multiples, utilisez la section de gestion des graves de la configuration de l'enceinte de votre processeur/récepteur pour régler le niveau de volume du caisson de sous-graves au niveau approprié. Suívez les instructions du manuel du processeur pour effectuer un réglage fin du niveau du caisson de sous-graves.
7 Si vous processeur offre I'option de regler les répartiteurs (crossovers) pour un caisson de sous-graves, nous vous recommandons de commencer avec les réglages suivants - Répartiteur : 70Hz, passes haute : 12dB, et passse basse : 24dB. Les réglages optimaux pour ces options varient en fonction de votre pièce et de vos préférences en matière d'écoute. Faibles des essais et écoutez ce qui seront le mieux pour vous.

Figure 18. Roccord de signal pour le mode a deux canoux/canaux multiples simultanee.

8 Si vous avez terminé les étapes 1 à 7 et que vous obtenez encore des graves faibles ou flottantes, pensez à utiliser l'application de commande du caisson de sous-graves pour ajuster le 20-30Hz Level (Niveau) pour compenser ces anomalies lout, vous ajustez encore le 20-30Hz Level (Niveau). Faites des essais avec les réglages et écoutez le résultat. Essayez de couver la position qui vous offre le bon son. Faites des essais en changeant le volume (niveau) tout en ajustant le 20-30Hz Level (Niveau). Trouvez une position qui vous donne des graves profondes et étendues et un bon mélange avec vos enceinles principales. Si vous obtenez encore des graves faibles ou flottantes, nous vous recommandons de déplacer le caisson de sous-graves et de refaire ces étapes (particulierement s'il est positionné dans un coin de la pièce ou proche d'un coin). N'oubliez pas, le positionnement dans la pièce a un impact important sur le rendement général des graves.

Figure 19. Roccord de signal pour le mode à deux canoux/conaux multiples simultané.

Utilisation de l'entrée Speaker Level (niveau d'enceinte)

Cette méthode de raccordement est recommendée si vous caisson des sous-graves est utilisé uniquement dans un système à deux canaux avec des haut-parleurs de gamme completé. Pour raccorder à l'aide des entres Speaker Level, le cable d'enceinte doit se terminer par des prises de type banane. Le Filtre de passée basse est appliqué au signal reçu par ces entres.

Système SWT-X sans fil : cette méthode de raccord n'est pas compatible avec le système de récepteur/transmetteur SWT-X sans fil.

Les entrees Speaker Level sont une solution de rechange aux interconnexions RCA ou XLR. Si vous utilisez les entrees Speaker Level, n'utilise pas les entrees RCA ou XLR en meme temps pour les raccords Left In/Right In. Si vous utilisez les entrees Speaker Level, il est correct d'utiliser RCA ou XLR pour le raccord LFE.

Raccordez les sorties de gauche et de droite de votre amplificateur aux entrées Speaker Level (Left In/Right In) du coisson de sous-graves. Utilisez un cable d'enceinte de qualité et une prise de type banone. Soyez cohérent et assurez-vous que les bornes positifs (+) et négative (-) de votre amplificateur sont fixées aux bornes positifs (+) et négative (-) correspondantes de votre coisson de sous-graves.

Si vous amplifieur a seulement un ensemble de sorties, vous pouvez raccorder toute amplificateur à vos enceintes comme d'habitude et possez un autre ensemble de câbles de vos enceintes aux entres Speaker Level du caisson de sous-graves.

Figure 20. Raccord de signal pour les entrées Speaker level.

Système SWT-X sans fil

Sur les modèles DynaMo 600X, 800X, 1100X et 1600X. Le système de transmetteur/récepteur sans fil de caisson de sous-graves SwTX est vendu séparément et disponible auprès de vote revendeur local.

Le système SWT-X sans fil peut être utilisé pour étabir un raccord de niveau de ligne gauche/droite ou un raccord de niveau de ligne LFE.

Pour installer le récepteur SwT-X sans fil, glissez-le dans le port de connexion du module sans fil qui se trouve sur la partie arrêté du caisson de sous-graves.

Les recepteurs et transmetteurs SwT-X sont vendus déjà jumelés.

Raccord de signal :

1 Suivez les instructions décrites dans les sections « Mode 2 canaux » ou « Mode canaux multiples », seulement, au lieu de raccorder le récepteur/processeur au caisson de sous-graves, raccordez-le au transmetteur SWT-X. Veuliez notes que les méthodes de raccord « 2 canaux/canaux multiples simultané » et « Speaker Level Input - Entrée niveau enceinte » ne sont pas compatibles avec le système sans fil.

Paramétres de commande recommendés :

1 Suivez les instructions décrites dans les sections « Mode 2 canaux » ou « Mode canaux multiples »

DEL de statut SWT-X et alimentation

Le transmetteur SwT-X s'eteint pour economiser de l'énergie après environ 20 minutes. Lorsque le transmetteur s'eteint, le recepteur s'eleint également un peu après.

Statut DEL (avant) du transmetteur SwT-X :

Éteinte:veille
Lumière unie : transmission de signaux sans fil
- Clignotement lent: attente de synchronisation
- Clignotement rapide : recherche de récepteur (après avoir appuyé sur le bouton de synchronisation)

Statut DEL (arrière) du transmetteur SWT-X :

• Eteinte: aucune alimentation
• Allumée: réception de l'alimentation

Statut DEL (avant) du récepteur SWT-X :

Éteinte: veille ou caisson de sous-graves hors tension
- Allumée: réception de signal audio sans fil
- Clignotement lent : attente de synchronisation
- Clignotement rapiè: recherche de transmelleur (après avoir appuyé sur le bouton de synchronisation)

Figure 21. Récaptacle de module sans fil

Figure 22. Installation du module sans fil

Position d'écoute

Généralement, les caissons de sous-graves offrent la(Meilleure sortie lorsqu'ils sont placés dans un coin de la pièce. Toutefoits, cela peut égalément exagér er la sortie des caissons de sous-graves et rendre le mélange difficile. Nous vous recommendons de commencer en plaçant le DYNAMO dans un coin. Si, après de nombreuses techniques de régloge, le caisson de sous-graves sonne comme s'il avait trop d'énergie pour les graves élevées, essayez de le tirer plus loin du mur, en direction de la position d'écoute. Cette mesure diminuera le renforcement de ces fréquences problèmes du mur et adoucira probablement la répanse. Répézez la procédure de configuration avec les commandes de haut-parleur de graves après l'avoir déplace.

La configuration d'un caisson de sousgraves peut être une lâche ardue. Toutfoils, si vous aïze les bonnes connaissances, il est possible d'obrir des résultats exceptionnels. Pour vous aider à configurer votre caisson de sous-graves, nous avons créé une ressource en ligne qui vous explique le processus. Cette ressource vous donne des conseils et des trucs pour le positionnement, le raccordement et la configuration des commandes. Veuillez consulier le site Web www.martinlogan.com/subsetup.

Demandez à votre revendeur

Votre revendeur MartinLogan peut vous suggérer de nombreuses options de placement optimal du caisson de sous-graves. Il possede également de nombreux outils, comme son experience, sa reconnaissance de l'equipement connexe et meme de I'equipement pour analyser le son, ce qui peut faciliter la détermination de l'option de placement optimale du caisson de sous-graves.

Profitez du produit

Le DYNAMO est un caisson de sous-graves très raffiné et il fonctionne encore mieux s'il est configuré avec soin. En gardant ces conseils à l'esprit, vous remarquerez au fil des mois d'écoute que de petits changements peuvent faire une grande différence. Au fil du temps, ne croignez pas de faire des essais de positionnement jusqu'à ce que vous trouvie la relation optimale entre la pièce, les paramétres et le caisson de sous-graves qui vous donnera les mêleurs résultats. Vos efforts seront récompensés.

Installation dans un boitier

lorsque vous placez le caisson de sous-graves à l'intérieur d'un botier, il est reconnomed d'utiliser une configuration orientée vers l'avant et de laisser un minimum de trois pouces d'espace ouvert entre le botier et les cotes avant et arriere.

Figure 23. Caissons de sous-graves MartinLogan en tant que canaux LFE, enceinles MartinLogan en tant que canaux avant, central et ambiophonique (effets). Veuliez noter le positionnement en coin des caissons de sous-graves à l'avant de la salle d'écoute.

Figure 24. Dans un boilier, il faut un minimum de trois pôues d'espace libre à l'avant et à l'oriére.

Figure 25. Les modèles DYNAMO 800X, 1100X et 1600X peuvent être configurés avec le haut-parleur orienté vers l'avant ou vers le bas.

Modifier l'orientation du haut-parleur

DYNAMO 800X,1100X,at 1600X

Veuillez noter : lorsque le caisson est orienté vers l'avant, un adaptateur d'angle droit est nécessaire si vous utilisez une connexion XLR.

Lorsque vous installez le coisson de sous-graves dans un bottier, il est reconnarde que le coisson de sous-graves soit converti à une configuration orientée vers l'avant.

1 Préparez une surface plane avec une couverture pour protégéger le fini. Débranchez les raccords de signal et d'orientation. Enlevez le tissu de la grille, le cas échéant.
2 Couchez delicatement le caisson de sous-graves sur son cáté. Enlevez le capuchon en cooutchouc, dévissez le crampton fixé et enlevez le pied.
3 Changez l'emplACEMENT des quatre pieds.
4 Reinstallez le pied, le crampton et le capuchon en caoutchouc le cas échéant.

Figure 26. Pour changer l'orientation du haut-parleur, enlevez le capuchon en caoutchouc, le crampon et le pied, changez l'emplacement et reinsallez.

Votrpe piece

C'est l'un des domains qui require un certain bagage pour comprendre, et un peu de temps et d'exérimération pour obtenir le meilleur rendement possible de votre système.

La pièce est une composante et une partie intégrale de votre système. Cette composante est une variable très importante et peut beaucoup ajouter, ou enlever, à une grande expérience sociale.

Tous lessons sont composés d'ondes. Chaque fréquence possée sa propre taillè d'onde, et les graves, soit les plus basses, englobent littéralement de 10 à 40 pieds. Voitre pièce participé à ces ondes comme une piscine, qui reflète ou augmente les ondes en fonction de la taillè et des types de surface de la pièce.

N'oubliez pas,Vote système audio peut littéralément générer tous les ren seignements nécessaires pour recreer le temps, l'espace et l'équilibre tontal d'un événement musical. Sur le plan acoustique, le role d'une piece idéale est de ne pas supprimer cette information et de ne pas y contributor. Toutfois, chaque piece le fait dans une certaine mesure.

Terminologie

Ondes stationnaires

Le son qui provient d'une enceinte rebondit dans la pièce jusqu'à ce qu'un schéma émerge – ce phénomène est appelé une once stationnaire. Habituellesment, cela pose un problème uniquement avec les fréquences inférieures à 100 Hz. Lorsque cela se produit, différentes parties de la pièce représentent un excess ou un manque de graves.

Certaines personnes croient que le fait d'avoir une pièce sans murs par rales supprimera cet effet. En fait, les murs non parallètes générent unquivalent des schémas d'onde stationnaire différents que ceux qui survient dans des pièces rectangulaires.

Habituèlement, vous pouvez exciter la plupart de sondes stationnaires dans une pièce en plaçant le caisson de sous-graves dans un coin. La position d'écoute déterminée quelles ondes stationnaires vous obtiennent. Par exemple, si vous étés assist dans un coin, vous entendrez la plupart des ondes stationnaires. Ce peut être une expérience trop intense. Le fait d'être assist pres d'un mur peut également intensifier les niveaux des ondes stationnaires produits.

Surfaces et objets résonnants

Toutes les surfaces et tous les objets de votre pièce sont assujettis aux féquences générées par toute système. Comme pour un instrument, elles vibreront et « continueront » en syncope avec la musique, en plus de contributor de façon négative à la musique. Un tinctement, une lourdeur et même une clarté peuvent survenir simplement paraç qu'ils « chantient en coeur » avec cette musique.

Cavités résonnantes

les zones qui forment de petites alcoves ou des garderobes dans votree pice peuvent etre des chambres qui creent leurs propres « ondes stationnaires » et qui peuvent taper leurs propressons à « une note »

Base solide

Après avoir vécu et experimenté avec votre caisson de sousgraves, vous pouvez utiliser les crampons ETCTM (Energy Transfer Coupler). En utilisant ces crampons, le caisson de sous-graves sera fixé plus fermement au sol et, par conséquent, les graves seront plus serrées. Toutefois, il est recommandé de ne pas utiliser les crampons avant d'être certain de l'emplacement du caisson de sous-graves, car les crampons peuvent endommager le plancher si vous déplacez le caisson de sous-graves.

Instructions pour l'installation des crampons :

1. Couchez délicatement le caisson de sous-graves sur le côte pour avoir accès à la partie inférieure des pieds.
   2 Enlevez le capuchon en caoulchoc du pied pour exposer le crampon.

Mise en garde: assurez-vous que vos mains et les câbles sont dégagés des cramponds. Ne glissez pas le caisson de sous-graves, car les cramponds sont coupants et peuvent endommager le plancher ou le tapis.

Figure 27. Pour acceder aux crampons, enlevez le capuchon en cauichouc.

les maniaques de stéreo branchent depuis longtemps leur télévision à leur système stéreo. L'avantage était d'utiliser les enceintes plus grandes et l' amplificateur plus puissant du système stéreo. Meme si le son était grandement améliore, il était encore mono et son signal de diffusion était limite.

Fin 1970, début 1980, deux nouveaux formats de cinema maison sont devenus largement disponibles au public : VCR et disque laser.

En 1985, les deux formots s'étaient développés en sources audio/vidente de très haute qualité. En fait, le rendement sonore de certains formats video au surpassait les formals audio uniquement. À cette époque, avec le son de qualité cinema disponible à la maison, le seul élément manquant était la presentation en « son ambiophonique » des cinemas.

Heureusement, les films encodés Dolby et DTS ont la même information de son ambiophonique encodée sur les films pour la maison que sur les films pour le cinema. De plus, les nouveaux formats de visionnement à la maison à haute résolution, tels que le Bluray, ainsi que le contenu haute définition offert par cable ou satellite ont évalué, incluant un format audio encodé à canaux multiples qui a littéralement la même qualité que la bande originale. Tout ce qu'il faut pour recuperer cette information est un décodeur ainsi que des enceintes et des amplificateurs supplémentaires pour la reproduction.

Un cinema maison est un achat complexe et nous vous recommendons de consulter votre revendeur MartinLogan local, car celui-ci connait bien le suit.

Choque pièce d'un système ambiophonique peut être achetée séparément. Prenez votre temps et allez-y pour la qualité. Personnel ne s'est jamais plaint que le film était trop réel. La liste et les descriptions ci-dessous vousdonneront un aperçu des responsabilités et des demandes placées sur chaque enceinte.

Avant gauche et avant droite

Si ces enceintes seront les deux mêmes que vous utilisez pour la lecture sile reo, elles doivent etre de tres haute qualite et capables de jouer tort (plus de 102 dB) et de reproduce des graves sous 80Hz

Canal central

C'est l'enceinte la plus importante dans un système de cinema maison, car presque tous les dialogues et une grande partie de l'information de l'enceinte avant sont produits par le canal central. Il est important que l'enceinte centrale soit très précise et qu'elle s'adapte bien aux enceintes avant, et qu'elle soit recommandée pour une utilisation à titre d'enceinte centrale. Il ne faut pas couner lescoins ronds.

Enceintes ambiophoniques

Nous yous recommandons (comme le fait l'indusrie du film) que les enceintes ambiophoniques jouent les graves jusqu'à au moins 80 Hz.

les enceintes ambiophoniques contiennent l'information qui fait en sortie que les avionssemblent voter au-dessus de vote tete. Certaines personnes pouraient suggérer que c'est le moment d'économiser en achetant une petite enceinte économique. Si c'est votrechoix, préparez-vous àfaire une mise à niveau plus tard, car l'encodage numérique à canaux multiples discret progressérapidement et la demande sur les enceintes ambiophoniques a augmente.

Caisson de sous-graves

Avec lout bon système ambiophonique, vous aurez besoin d'un ou de plusieurs caissons de sous-graves de haule qualite [le .1 dans un système ambiophonique à 5.1, 6.1 ou 7.1 canaux]. La plupart des trames sonores de film contiennent de grandes quantités d'informations de graves, qui font partie des effets speciaux. Les bons caissons de sous-graves constitueront le pilier du reste du système.

Figure 28. Caissons de sous-graves DYNAMO en tant que canaux LFE (effets), enceintes MartinLogan en tant que canaux avant, central et ambiophonique (effets).

CONFIGURATION DE L'ANTHEM ROOM CORRECTION (ARCMc)

A propos de l'ARC

Votre caisson de sous-graves est doté de la technologie Anthem Room Correction pour optimiser la sortie des basses fréquences dans votre piece. Le système ARC de votre caisson de sous-graves utilise un dispositif mobile connecté par Bluetooth ou un ordinateur, et un microphone connecté par des cables USB.

L'ARC utilise de nombreux points de mesure, au moins cinq, mais jusqu'à dix données de position individuelles, ce qui lui permet d'analyser les caractéristiques-Uniques de toute mesure. Le logiciel de l'ARC calcule les courbes de correction pour chaque point de mesure, ce qui diminue grandement les erreurs d'arrondissement des calculateurs moins perfectionnés, comme ceux utilisés dans les systèmes intégrés d'égalisation de la piece standards. De plus, le logiciel ARC est capable de se calibrer lui-même aux microphones individuels, ce qui élimine les interférences potentielles qui pourrait autrement fausser les données.

Bien que l'ARC soit concu pour ajuster la sortie du caisson de sous-graves afin de minimiser les anomalies sonores causées par les interactions avec la piece, il est toujours recommendé d'utiliser des méthodes traditionnelles pour oblirer une réponse plane avant de mettre en marche la correction numérique de la piece. N'oubliez pas, le positionnement du caisson de sous-graves est l'un des paramétrres les plus influents lorsque l'on gère les interactions anomalies des basses fréquences avec la piece. Les positions d'écoute sont également importantes pour la réponse des graves, mais elles sont souvent dictées par d'autres facteurs plus difficiles à modifier.

L'ARC dans votre caisson de sous-graves ne constitue pas un remplacement pour les autres systèmes de correction de la pièce concès pour optimiser les systèmes audio à canaux multiples sur toute la plage de fréquences. Lorsque l'on entrepend d'optimiser le rendement d'un système audio à canaux multiples, la première étape devrait toujours être de bien configurer les enceintes avant, centrales et ambiophoniques. La prochaine étape consiste à lancer l'ARC pour ajuster la sortie du caisson de sous-graves individuel afin de tener compte des interactions avec la pièce. C'est seulement après la configuration des enceintes et des caissons de sous-graves, y compris le lancement de l'ARC pour le ou les caissons de sous-graves, qu'il est temps de lancer le système de correction de la pièce pleine gamme de votre processeur afin d'aider à équilibrer le rendement général du système dans la pièce.

Avant de commencer

Anthem Room Correction n'a pas toujours besoin d'un microphone externe. ARC Mobile peut utiliser le microphone intégré dans certains apparèils mobiles (particulièrement ceux des appareils Apple® iOS). Veuillez notes que les microphones externes, concus expressément pour l'ARC, pourrait offrir des résultats supérieurs. Pour les utilisateurs

qui souhaient obtaining a microphone ARC étaconné, les trousss ARC sont vendues séparément et sont disponibles dans différentes versions. Consultez le site Web AnthemAV.com/ARC pour savoir si l'ARC Mobile est compatible avec la vente apparemil mobile ou si le logiciel ARC est compatible avec le système d'exploitation de la commandeur.

REMARQUE: il n'est pas nécessaire d'utiliser l'entrée USB intégrée du caisson de sous-graves pour lancer l'Anthem Room Correction. L'application ARC Mobile peut utiliser une connexion Bluetooth directe au caisson de sous-graves.

Connexion ARC (appareil mobile)

Pour lancer l'ARC Mobile, la commande de réglage du caisson doit être réglée à « App ». Si vous planifiez d'utiliser le réglage « Local » pour votre installation finale, vous devez régler temporairement cet interrupteur à « App » pendant les mesures et le processus de téléchargement de l'ARC.

L'ARC Mobile se connecte à votre caisson de sous-graves à l'aide de Bluetooth. Avant de lancer l'ARC, vous devrez allumer Bluetooth sur votre appareil mobile. Lorsque vous lancez l'ARC Mobile, il repèrera tous les appareils disponibles. Choisissez votre caisson de sous-graves dans cette liste.

Lancement de l'ARC (appareil mobile)

Pour lancer l'ARC sur un appareil mobile, vous doivent télécharger l'application ARC Mobile la plus recente. L'ARC Mobile vous guide pendant le processus de mesure avec des instructions étapé par étapé à l'écran.

Un microphone ARC étalandne, concu expressespondue pour une utilisation avec les apparciels mobiles, est egalement disponible aupres de voitré revendeur MartinLogan. Selan le type d'appareil mobile, il pourrait etre possible d'utiliser le microphone intégre de l'appareil. Les apparciels Apple iOS ont souvent des microphones avec des reponses très prévisibles. Toutefois, les apparciels Android ont souvent des reponses de microphone moins prévisibles et profiteront d'un microphone ARC étalandne. N'oubliez pas, pour fourir une courbe de correction de la piece précise, l'ARC a besoin de comprendre le son de votre caisson de sous-graves dans la piece, mais egalement la coloration que le microphone lui-même pourraill donner aux mesures. Consullez le site Web AnihemAV.com/ARC pour obtenir plus de détails.

REMARQUE: l'application de commande du caisson de sous-graves MartinLogan et l'application ARC Mobile peuvent interférer avec leur capacité réciproque à repérer le caisson de sous-graves. Si vous ave de la difficulté à faire fonctionner l'une ou l'autre des applications ou si vous caisson de sous-graves n'est pas repéré, assurez-vous que l'autre application n'est pas ouverte et qu'elle ne fonctionne pas en arrêté-plan.

• Avant de lancer l'ARC Mobile, configurez votre caisson de sous-graves en ajustant le positionnement.
• Pendant les mesures, l'ARC Mobile outrepasse les réglages des commandes du volume [niveau], de la phase, du filtre de passée basse et du Niveau 20–30 Hz. Ces commandes n'influencer pas les mesures. Àpres le chargement de la courbe de correction dans l'enceinte, ces commandes peuvent être utilisées pour effectuer un réglage fin du rendement du caisson de sous-graves.
• Si vous utilisez un microphone ARC externe, suivez les files de l'ARC. Mobile pour les instruction de connexion du microphone.
• Lorsque vous prenez les mesures ARC, le microphone doit être aux emplacements où se couveront approximativement les oreilles.
• Si vous utilisez un microphone externe en prénant les mesures ARC, le microphone doit être orienté vers le haut, en direction du plafond.
• Si vous utilisez le microphone intégré d'un apparéil mobile, le microphone doit être orienté dans la direction de l' apparéil mesure.
  Lorsque you prenez les mesures ARC, la piece doit etre silencieuse. Veuiliez eteindre et retirer les sources de bruit potencielles.
• Si vous utilisez le microphone intégre d'un apparéil mobile, il est recommendé de retarder l' apparéil de son étui, car l'étui peut avoir une influence sur la précision des mesures.
  L'ARC Mobile vous demandera de mesurer cinq positions d'écoute. La première position doit être située à la position d'écoute principale. Les mesures suivantes doivent être prises aux autres positions d'écoute et ne doivent jamais être rapprochées de plus de 2 pieds l'une de l'autre.
• Bien qu'il puisse sembler logique de le faire, vous n'avez pas besoin de prendre des mesures dans toute la piece [c.à-d.: dans les coins avant, loin sur le côte, etc.]. Les emplacements de mesure doivent se concentrer seulement sur les positions ou desgens écouteront le caisson de sous-graves.

Connexion de I'ARC (ordinateur)

Pour lancer l'ARC sur un ordinateur, vous aurez besoin d'un microphone compatible avec l'ARC (disponible auprès de votre revendeur MartinLogan). Consultez le site Web AnthemAV.com/ARC pour plus de détails.

REMARQUE: si vous possédez une trousse MartinLogan PBK (Perfect Bass Kit) ou une trousse Anthem ARC, le microphone inclus avec l'une de ces trousse fonctionnera avec le logiciel ARC pour ordinateur utilisé pour mesurer votre ou vos caissons de sous-graves.

Avont de lancer I'ARC sur un ordinateur, connectez votre caisson de sousgraves à l'ordinateur. Utilisez un cable USB pour connecter l'entrée USB du caisson de sous-graves (Micro-B USB) à une entree USB (Type A) sur voire ordinateur.

Selon la version de votre trousse ARC [vendue séparément], vous pouriez

avoir besoin d'un cable USB (type A) à cable Micro-B USB supplémentaire, ou d'un adaptateur Mini-B USB (femelle) à Micro-B USB (male). Avant de lancer l'ARC sur un ordinateur, connectez le microphone ARC à votre ordinateur à l'aide d'un cable Mini-B USB à USB (Type A).

Lancement de l'ARC (ordinateur)

Pour lancer l'ARC sur un ordinateur, vous devrez télécharger la version la plus récente du logiciel ARC sur AnthemAV.com/ARC. Vous aurez également besoin d'un microphone compatible avec l'ARC (disponible auprès de votre revendeur MartinLogan).

Lorsque vous lancer le logiciel ARC, nous recommendons le mode Automatic/Wizard pour la plupart des utilisateurs. Ce mode vous guiderapendant le processus de mesure avec des instructions etape par etape aIecran.Le mode manuel du logiciel ARC est recommendé pour les utilisateurs avances.Pour obtenir de plus amples renseignements, consultez le site Web AnthemAV.com/ARC.

• Avant de lancer l'ARC, configurez votre caisson de sous-graves en ajustant le positionnement.
• Pendant les mesures, l'ARC outrepasse les réglos des commandes du volume (niveau), de la phase, du filtre de passage basse et du Niveau 20-30 Hz. Ces commandes n'influencent pas les mesures. ÀpRES le chargement de la courbe de correction dans l'enceinte, ces commandes peuvent être utilisées pour effectuer un réglage fin du rendement du caisson de sous-graves.
• Lorsque vous prenez les mesures ARC, le microphone doit être aux emplacements où se trouveront approximativement les oreilles.
• En prenatal les mesures ARC, le microphone doit être orienté vers le haut, en direction du plafond.
  Lorsque you prenez les mesures ARC, la piece doit etre silencieuse. Veuillez eteindre et refirer les sources de bruit potencielles.
  L'ARC you demandera de mesurer cinq positons d'ecoule (ou plus). La premiere position doit ete situe a la position d'ecoute principale. Les mesures suivantes doivent etre pris aux autres positions d'ecoute et ne doivent pas etre rapprochees de plus de 2 pieds l'une de l'autre.
  Bien qu'il puisse sembler logique de le faire, vous n'avoz pas besoin de prendre des mesures dans toute la piece (c.à-d.: dans les coins avant, loin sur le cale, etc.). Les emplacements de mesure doivent se concentrer seulement sur les positions ou desgens écouleront le caisson de sous-graves.

Foire aux questions

Comment nettoyer mon caisson de sous-graves? Utilizez un linge propre ou une Brosse molle pour nettoyer notre caisson de sous-graves.

Est-il sécuritaire de placer des choses sur mon caisson de sous-graves? Bien que votre caisson de sous-graves soit concu avec une surface durable qui résiste aux taches, nous vous recommendons de ne rien placer sur celui-ci — particulièrement les objets contenant des liquides.

Peut-il y avoir une interaction entre mon caisson de sous-graves et la télévision dans mon système Audio/

Vidéo? Non. Bien que votre caisson n'utilise pas de conducteur protégé, les télévisions modernes à plasma, LCD et DEL ne sont pas sensibles à l'interférence magnétique. Nous recommendons une distance de trois pieds entre le caisson de sous-graves et les composanles video qui sont sensibles aux champs magnétiques.

Est-ce que ma facture d'électricité « explosora » si mon caisson de sous-graves est branché en tout temps? Non. Le coisson de sous-graves, lorsque l'interrupteur est reglé à « Auto», utilisera très peu de puissance (walls) au point mort ou en mode veille.

Dois-je débrancher mon caisson de sous-gravespendant un orage électrique? Oui, ou avant. Il est recommandé de débrancher tous vos apparéils audio/video par temps orageux.

Est-ce que l'application de commande est disponible pour PC ou Mac? Non. L'application de commande du caisson de sousgraves est uniquement disponible pour les appareils iOS ou Android.

Est-ce que l'application de commande est disponible pour Windows Phone? Non. L'application de commande du caisson des sous-graves est uniquement disponible pour les appareils iOS ou Android.

Comment puis-je installer une mise à jour du micrologiciel?

Utilisez un cable USB pour connecter l'entrée USB du caisson de sous-graves (Micro-B USB) à une entrée USB (Type A) sur votre ordinateur. À l'aide du logiciel ARC [disponible sur AnthemAV.com/ARC], choisissez voscaisson de sous-graves lorsque l'on vous demande de désirir un apparéil. Le logiciel ARC devrait vous demander automatiquement si vous souhaïezinstaller une mise à jour si une telle à mise à jour est disponible. Le logiciel ARC télécharger et installer la mise à jour du micrologiciel sur les serveursde MartinLogan. Vous pouvez également lancer manuellement une mise à jour du micrologiciel en choisisant l'options dans le menu du logiciel. L'ARCvous permet également de désirir manuellement un filchier de micrologiciel si un tel filchier est sauvégarde sur toute ordinateur.

Comment puis-je connecter mon caisson de sous-graves à un récepteur avec deux sorties de caisson de sous

graves? Les récepteurs et les processeurs avec deux sorties de caisson de sous-graves produit habituallément le même signal sur les deux sorties. Vous pouvez raccorder votre caisson de sous-graves à l'une ou l'autre de ces sorties. Si vous processeur/recepteur offre un contrôle indépendant de ces entrées, connectez votre caisson de sous-graves à une sortie et utilisez le menu du récepteur/proceseur pour configurer les sorties.

Comment puis-je connecter mon caisson à un système à 2 canaux? Volre caisson de sous-graves est concu pour se connecter à des systèmes à 2 canaux ou à canaux multiples (ou les deux) et offre des connexions et des commandes pour chaque scenario. Veuillez consultier la section « Raccord du caisson de sous-graves et commandes de réglage » de ce manuel pour plus de détails.

Pourquoi mon nouveau caisson de sous-graves a si peu de commandes? Les commandes de ces caissons de sous-graves sont passées à l'application de commande du caisson de sous-graves (disponible pour iOS ou Android).

Mon récepteur a une prise Sub ouput (sortie caisson), mais mon caisson a deux (ou trois) entées. Quelle entrée doit-il utiliser? Dans la plupart des installations, vous raccordez la sortie Sub Output du récepteur/processeur à l'entrée LFE In du caisson de sous-graves (ou Right In/LFE In dans le cas du DYNAMO 600X). Les caissons DYNAMO offrent des options de connexion souples pour les autres scenarios. Celles-ci sont toutes décrites dans la section « Raccord du caisson de sous-graves et commandes de réglage » de ce manuel.

Ou doit je placer mon caisson de sous-graves dans la piece? Nous recommendons de commencer en plaçant le caisson de sous-graves dans un coin. Généralement, les caissons de sous-graves offrent la meilleure sortie lorsqu'ils sont placés dans un coin de la piece. Toutefois, cela peut également exagérer la sortie des caissons de sous-graves et rendre l'intégration difficile avec les enceintes principales. Des ajustements supplémentaires pouraient être nécessaires. Consultez la section « Positionnement » de ce manuel ou le site Web www.martinlogan.com/subsetup pour obtenir de plus amples détails.

Mon récepteur a un système de correction de la pièce. Est-ce que je doit tout de même utiliser la correction de la pièce intégrée du caisson de sous-graves? Le système ARC

[Anthem Room Correction] dans votre caisson de sous-graves ne constitue pas un remplacement pour les autres systèmes de correction de la piece concus pour optimiser les systèmes audio à canaux multiples sur toute la plage de fréquences. Lorsque l'on entrepend d'optimiser le rendement d'un système audio à canaux multiples, la première étape devrait toujours être de bien configurer les enceintes avant, centrales et ambiophoniques. La prochaine étape consiste à lancer l'ARC pour ajuster la sortie du caisson de sous-graves individuel afin de tener compte des interactions avec lapiece. C'est seulement après la configuration des enceintes et des

caissons de sous-graves, y compris le lancement de l'ARC pour le ou les caissons de sous-graves, qu'il est temps de lancer le système de correction de la piece pleine gamme de votre processeur afin d'aider à équilibrer le rendement général du système dans lapiece.

Dépannage

Pas de son

• Vérifiez que toulouse les composanies sont branchées et allumées.
• Verifiez tous les cables interconnecies.
• Verifiez que le caisson de sous-graves est connecté à la sortie Sub Out (ou une autre sortie appropriée) sur le récepteur/processeur/amplificateur.
• Verifie que la sortie du caisson de sous-graves est activée dans le menu de configuration du réseauur/processeur.
  Assurez-vous que la commande de niveau du caisson n'est pas eteinte.
• Si le problème persiste, communiquez avec votre revendeur.

Graves ternes

• Verifiez le positionnement. Essayez de déplacer le caisson de sous-graves plus pres du mur avant et des murs latéraux.
• Verifie le type de pied utilisé. Essayez d'installer les cramps ETC.
  Diminuez le niveau de volume.
• Verifiez la configuration du processeur.
• Si le problème persiste, communiquez avec votre revendeur.

Bourdonnements ou sons inhabituels

• Éleignez le caisson de sous-graves, débranchez toutes les entres de signal, rallumez le caisson de sous-graves et augmentez le niveau. Si le problème disparait, le bourdonnement provient d'ailleurs dans toute système.
  Raccordez le caisson au même circuit CA que le recepteur/processeur.
• S'il fonctionne en mode sans fil, éloignez le caisson des jours à micro-ondes et de tout appeairei qui utilise la technologie sans fil.
• Si le problème persiste, communiquez avec votre revendeur.

Dépannage de l'application de commande

Plusieurs caissons de sous-graves ont le même nom dans l'application de commande ou l'ARC (application ou logiciel d'ordinateur)

• Débranche tous les caissons de sous-graves. Branche les caissons un à la fois et utilisez l'application de commande de caisson de sous-graves pour renomer chaque caisson. Une fois que vous avez donné un nom à chaque caisson du sous-graves, rebrancheles tous.
  Utilisez la fonction de balayage de ton de l'application de commande

du caisson de sous-graves pour générer une tonality dans chaque caisson et renommez chaque caisson en conséquence.

L'application de commande ne repère pas le caisson de sous-graves

Assurez-vous que la commande de réglage du caisson est à « App »
Assurez-vous que rien n'est connecté dans l'entrée USB du coisson.
Assurez-vous que ARC Mobile n'est pas connecté au caisson sur voite appeareil actuel ou sur tout autre appeareil (fermez complètement l'application afin qu'elle ne fonctionne pas, meme en arriere-plan).
- Débranche le caisson de sous-graves pendant 20 minutes, puis rebranchezle. Cette mesure fera perdre la connexion de tout apparéil connecté.
Utilisez l'ARC (pour ordinateur) pour vérifier si des mises à jour de micrologiciel sont disponibles et installez les, le cas échéant.

Le mot de passerie personalisé ne fonctionne pas

Utilisez le code « 0133 » pour contourer un mot de passer personnalisé.

Dépannage de l'ARC

ARC Mobile ne repère pas le calsson de sous-graves

Assurez-vous que la commande de réglage du caisson est à « App ». Cela est nécessaire pendant tout le processus ARC, même si vous avez l'intention d'utiliser le réglage « Local »
Assurez-vous que rien n'est connecté dans l'entrée USB du coisson.
Assurez-vous que l'application de commande du caisson de sousgraves n'est pas connectée au caisson sur votre apparéil actuel ou sur tout autre apparéil (fermez complètement l'application afin qu'elle ne fonctionne pas, même en arrêté-plan).
- Débranche le caisson de sous-graves pendant 20 minutes, puis rebranchez-le. Cette mesure fera perdre la connexion de tout apparéil connexe.
Utilisez l'ARC (pour ordinateur) pour vérifier si des mises à jour de micrologiciel sont disponibles et installez les, le cas échéant.

ARC (pour ordinateur) ne reconnait pas le microphone ARC

• Debranchez le cable USB du microphone de votre ordinateur et rebranchez-le dans toute ordinateur. Si vous ordinateur a plus d'un port USB, essayez un port USB différent.
• Pendant que le microphone est branché dans votre ordinateur, atten-
  dez une minute que l'ordinateur installe les pilotes du microphone.
• Si l'installation des pilotes échoue, essayez de brancher votre caisson de sous-graves et le microphone à un concentrateur USB externe, puis branchez le concentrateur à sauter ordinateur.
• Essayez de redémarrer l'installation des pilotes du microphone. Sur votre PC Windows, allez à Gestionnaire des périphériques (cliquez

à droite sur « Ordinateur » dans le menu Démarrer et choisissez « Propriétés »). Dans la liste de péripériques, trouvez « Son, video et commandes de jeu » et étendez la liste des apparciels disponibles. Cliquez à droit sur le microphone défectueux et choisissez désinstaller. Avec le cable USB du microphone fixé à votre ordinateur, cliquez à droite sur tout élément du Gestionnaire des péripériques et choisissez « Balayage pour changement de matériel »

Installation du logiciel ARC (pour ordinateur)

Assurez-vous que voire caisson de sous-graves et le microphone ARC ne sont pas branchés à l'ordinaire lorsque vous inslallez le logiciel ARC.
- Si vous avez de la dificulté à installer le logiciel, allez à AnthemAV. com/ARC et téléchargez le fichier d'installation pour vous assurer que vous utilisez la version la plus récente.
- Si vous avez encore de la dificulté à installer le logiciel ou si le logiciel bloque à répétition à la première mesure, il est recommendé d'essayer un autre ordinateur.

Garantie et inscription

Votre caisson de sous-graves est vendu avec une garantie limite automatique de 90 jours. Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de trois ans. Pour obtenir la garantie limitée de 3 ans, vous nevez inscrite votre produit chez MartinLogan. Pour plus de commodity, MartinLogan permet également l'enregistrement en ligne à la garantie à l'adresse www.martinlogan.com.

Veuillez conserver vos reçus originaux des achats effectuels auprès d'un revendeur ou d'un distributeur autorisé de MartinLogan comme préuve des modalités de garantie et préuve d'achat.

MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d'avoir une carte d'enregistrement à la garantie dûment remplie dans ses dossiers!

Service

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à l'origine, nous vous demandons de noter ce qui suit :

1. Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les produits distribués par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.
2. Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui ou il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'oeuvre et transport) seront assumés par le propriétaire du produit MartinLogan.
3. Si, après avoir possédé le caisson de sous-graves pendant six mois, vous démenagez dans un pays autre que celui ou vous avez achete le caisson de sous-graves, votre garantie peut être transférable. Communiquez avec MartinLogan pour obtenir tous les détails.

	DYNAMO 600X*	DYNAMO 800X*
Réponse de fréquence du système ...	27-200 Hz ± 3 dB. Anéchoïque en mode LFE.	24-200 Hz ± 3 dB. Anéchoique en mode LFE.
Haut-parleur de graves ...	Côte en polypropylène à ambiophique inversé à excursion elevée de 10 po [25,4 cm) dans un parier en acier estampé avec montage de haut-parleur de poussée étendue. Antirésonnant.	Côte en polypropylène à ambiophique inversé à excursion elevée de 10 po [25,4 cm) dans un parier en acier estampé avec montage de haut-parleur de poussée étendue, boitier scellé non résonant.
Amplificateur ...	120 watts (crêe de 240 watts)	300 watts (crêe de 600 watts)
Commandes (plaque arrêté) ...	Situés sur la plaque arrêté du caisson	Situés sur la plaque arrêté du caisson
Niveau.	Min-Max	Min-Max
Commande de réglage.	Local, App	Local, App
Mode d'alimentation.	On, Auto	Ouvert, Déclercher, Auto
Commandes (par Bluetooth) ...	App disponible pour iOS et Android	App disponible pour iOS et Android
Niveau.	-40 à 2dB	-40 à 2dB
Filtre de passage basse (fréquence)	35-120Hz	35-120Hz
Filtre de passage basse (ordre)	Contourment, troisième, quatrième	Contourment, troisième, quatrième
Phase.	0-180° (paliers de 1°)	0-180° (paliers de 1°)
Phase (poiré)	Normale, Inversée	Normale, Inversée
Modes d'écoute prériégles	Musique, nuit, film	Musique, nuit, film
Niveau 20-30 Hz	±10dB	±10dB
Anthem Room Correction (ARC).	Ouvert, fermé	Ouvert, fermé
Balayage de tonality [20-120Hz].	Ouvert, fermé, pause (fréquence)	Ouvert, fermé, pause (fréquence)
Entrées (Line Level RCA) ...	Gauche et croite/LFE	gauche, croite et LFE
Entrées (Balanced XLR) ...	(N/D)	(N/D)
Entrées (Speaker Level) ...	Gauche et croite via prises bananes	Gauche et croite via prises bananes
Entrées (déclencheur 12V). ...	(N/D)	3,5mm (5-24V CC)
Entrées (USB) ...	Micro USB (pour mise à jour de micrologiciel/ARCMX)	Micro USB (pour mise à jour de micrologiciel/ARCMX)
Entré (sans fil). ...	Récepteur sans fil SWTX (vendu séparation)	Récepteur sans fil SWTX (vendu séparation)
Impédance d'entrée ...	RCA: 8300 ohms	RCA: 8300 ohms
	XIR: (N/D)	XIR: (N/D)
	Niveau d'enceinte: 2000 ohms (rouge à noir)	Niveau d'enceinte: 2000 ohms (rouge à noir)
Correction de la pièce.	Prêt pour Anthem Room Correction (ARCMX)	Prêt pour Anthem Room Correction (ARCMX)
Consommation d'énergie.	Typique: 30W, Max: 150W	Typique: 70W, Max: 360W
	Atente: 4W, veille: 0,5W	Atente: 10W, veille: 0,5W
Pieds.	Caoutchouc	Crampons en caoutchouc, ETCMC (Energy Transfer Coupler)
Poids.	35,5 lb chacun (16,1 kg)	29,5 lb chacun (13,4 kg)
Taille (hxlxP, orientation vers l'avant) ...	N/A	14,6 x 12,4 x 12,7 pouces (37,1 x 31,5 x 32,4 cm)
Taille (hxlxP, orientation vers le bas) ...	16,3 x 14,5 x 14,9 pouces (41,5 x 36,7 x 37,8 cm)	13,7 x 12,4 x 13,1 pouces (34,8 x 31,5 x 33,3 cm)
	DYNAMO 1100X*	DYNAMO 1600X*
Réponse de fréquence du système ...	22-200 Hz ± 3 dB. Anéchoïque en mode LFE.	20-200 Hz ± 3 dB. Anéchoïque en mode LFE.
Haut-parleur de graves ...	Côte en polypropylène à ambiophique inversé à excursion élevée de 12 po [30,5 cm] dans un parier en acier estampé avec montage de haut-parleur de poussée étendue, boilier scellé non résonant.	Côte en polypropylène à ambiophique inversé à excursion élevée de 15 po [38,1 cm] dans un parier en acier estampé avec montage de haut-parleur de poussée étendue, boilier scellé non résonant.
Amplificateur ...	650 watts (crêde de 1300 watts)	900 watts (crêde de 1800 watts)
Commandes (plaque arrêté) ...	Situés sur la plaque arrêté du caisson	Situés sur la plaque arrêté du caisson
Niveau ...	Min-Max	Min-Max
Commande de réglage ...	Local, App	Local, App
Mode d'alimentation...	Ouvert, Déclancheur, Auto	Ouvert, Déclancheur, Auto
Commandes (par Bluetooth) ...	App disponible pour iOS et Android	App disponible pour iOS et Android
Niveau ...	-40 à 2dB	-40 à 2dB
Filtre de passage basse (fréquence) ...	35-120Hz	35-120Hz
Filtre de passage basse (ordre) ...	Contournement, troisième, quatrième	Contourment, troisième, quatrième
Phase...	0-180° (paliers de 1°)	0-180° (paliers de 1°)
Phase (polarité) ...	Normale, Inversée	Normale, Inversée
Modes d'écoute préégles ...	Musique, nuit, film	Musique, nuit, film
Niveau 20-30 Hz ...	±10dB	±10dB
Anthem Room Correction (ARC)...	Ouvert, fermé	Ouvert, fermé
Balayage de tonality (20-120Hz)...	Ouvert, fermé, pause (fréquence)	Ouvert, fermé, pause (fréquence)
Entrées (Line Level RCA) ...	gauche, droite et LFE	gauche, droite et LFE
Entrées (Balanced XLR) ...	LFE	LFE
Entrées (Speaker Level) ...	Gauche et droite via prises banare	Gauche et droite via prises banare
Entrées (déclancheur 12V)...	3,5mm (5-24V CC)	3,5mm (5-24V CC)
Entrées (USB) ...	Micro USB (pour mise à jour de micrologiciel/ARCWC)	Micro USB (pour mise à jour de micrologiciel/ARCWC)
Entré (sans fil)...	Récepteur sans fil SWTX (vendu séparation)	Récepteur sans fil SWTX (vendu séparation)
Impédance d'entrée ...	RCA: 8300 ohms	RCA: 8300 ohms
	XLR: 28000 ohms (tige 2 à 3)	XLR: 28000 ohms (tige 2 à 3)
	Niveau d'enceinte: 2000 ohms (rouge à noir)	Niveau d'enceinte: 2000 ohms (rouge à noir)
Correction de la pièce...	Prêt pour Anthem Room Correction (ARCWC)	Prêt pour Anthem Room Correction (ARCWC)
Consommation d'énergie ...	Typique: 100W, Max: 600W	Typique: 125W, Max: 800W
	Atente: 15W, veille: 0,5W	Iidle: Atente, veille: 0,5W
Pieds ...	Crampons en caouchuc, ETCMC (Energy Transfer Coupleur)	Crampons en caouchuc, ETCMC (Energy Transfer Coupleur)
Poids ...	46 lb chacun (20,9 kg)	57 lb chacun (25,9 kg)
Taille (hdxxP, orientation vers l'avant) ...	17,2 x 15 x 16,2 pouces (43,6 x 38 x 41,1 cm)	20,1 x 17,9 x 19,1 pouces (51 x 45,4 x 48,6 cm)
Taille (hdxxP, orientation vers le bas) ...	17,1 x 15 x 15,6 pouces (43,5 x 38 x 39,6 cm)	20 x 17,9 x 18,5 pouces (50,9 x 45,4 x 47 cm)

MISE EN GARDE! N'utilizez pas le caisson de sous-graves DYNAMO à l'extérieur du pays ou il a été acheté à l'origine - les exigences en matière de tension variant d'un pays à l'autre. Une tension inappropriée peut cause des dommages potentiellement dispendieux à réparer. Le caisson de sous-graves DYNAMO est expédé aux distributeurs Martinlogan autorisés avec l'alimentation électrique appropriée pour une utilisation dans le pays où la vente est prévue. Une liste des distributeurs autorisés est disponible sur le site Web www.martinlogan.com ou en envoyant un courriel à l'adresse info@martinlogan.

MARTINLOGAN
