Producttype	Subwoofer
Merk	Martin Logan
Model	Dynamo 1600X
Afmetingen (voorwaartse oriëntatie)	51 x 45,4 x 48,6 cm (20,1 x 17,9 x 19,1 inch)
Afmetingen (neerwaartse oriëntatie)	50,9 x 45,4 x 47 cm (20 x 17,9 x 18,5 inch)
Gewicht	25,9 kg (57 lb)
Versterker	900 watt RMS, piek 1800 watt
Laagspreker	15 inch (38,1 cm) polypropyleen hoge excursie
Frequentierespons	20-200 Hz ± 3 dB (echovrij, LFE-modus)
Voeding	100-240 V wisselstroom, 50/60 Hz (afhankelijk van aankoopland)
Stroomverbruik	Typisch 125 W, maximaal 800 W, standby 0,5 W
Ingebouwde bedieningselementen	Volume, laagdoorlaatfilter (35-120 Hz, 3e/4e orde), fase (0-180°), luistermodi (muziek/nacht/film), niveau 20-30 Hz, ruimtecorrectie ARC, toonscan
Audio-ingangen	RCA (links/rechts/LFE), gebalanceerde XLR (LFE), luidsprekerniveau (banaanstekkers), USB Micro-B (update/ARC), 12V trigger, draadloze ontvanger SWT-X (optioneel)
Draadloze connectiviteit	Bluetooth voor bedieningsapp (iOS/Android)
Ruimtecorrectie	Geïntegreerde Anthem Room Correction (ARC), compatibel met ARC Mobile
Voeten	Rubber met afneembare ETC-pinnen (Energy Transfer Coupler)
Garantie	90 dagen beperkt, verlengbaar tot 3 jaar bij online registratie
Reiniging en onderhoud	Droge, zachte doek; geen vloeibare producten gebruiken
Veiligheid	Niet blootstellen aan water, ventilatieafstanden in acht nemen, loskoppelen bij onweer
Repareerbaarheid	Reparaties overlaten aan een gekwalificeerde technicus; onderdelen beschikbaar via MartinLogan klantenservice
Algemene informatie	Fabrikant: MartinLogan (SVI Holdings US). Ontworpen en geassembleerd volgens de hoogste kwaliteitsnormen.

Veelgestelde vragen - Dynamo 1600X Martin Logan

Hoe reinig ik mijn Dynamo 1600X subwoofer?

Gebruik een schone, droge doek of een zachte borstel om het oppervlak af te stoffen. Gebruik nooit vloeibare producten of schuurmiddelen.

Kan ik voorwerpen op de subwoofer plaatsen?

Het wordt afgeraden om voorwerpen op de subwoofer te plaatsen, vooral vloeistoffen. Het oppervlak is bestendig, maar het apparaat is niet ontworpen om gewicht te dragen.

Waar plaats ik de Dynamo 1600X in de kamer?

Begin in een hoek van de kamer, dit maximaliseert het geluidsniveau. Als het geluid te sterk is, plaats de subwoofer dan verder van de muren. Experimenteer en luister om de beste balans te vinden.

Hoe verbind ik de subwoofer met een ontvanger met Sub-uitgang?

Gebruik een RCA-kabel (of XLR voor betere kwaliteit) van de Sub-uitgang van de ontvanger naar de LFE In-ingang van de Dynamo. Stel het laagdoorlaatfilter van de subwoofer in op Bypass in de app.

De bedieningsapp vindt mijn subwoofer niet, wat moet ik doen?

Controleer of de schakelaar Setting Control op App staat, ARC Mobile niet actief is op de achtergrond en er niets is aangesloten op de USB-poort. Koppel de subwoofer 20 minuten los en sluit hem weer aan.

Wat is Anthem Room Correction (ARC)?

ARC is een akoestisch correctiesysteem dat de respons van de subwoofer in uw kamer meet via een microfoon en filters toepast om de bas te optimaliseren. Compatibel met de ARC Mobile-app of pc-software.

Hoe stel ik de fase van de subwoofer in?

In de app stelt u de fase in van 0 tot 180° en de polariteit (normaal of omgekeerd). Begin met 90° en omgekeerde polariteit als u MartinLogan-luidsprekers gebruikt. Pas aan voor de volste bas zonder uitdoving.

Welke kabel gebruiken voor de luidsprekerniveau-aansluiting?

Gebruik luidsprekerkabels met banaanstekkers. Sluit de + en - aansluitingen van de versterker aan op de Speaker Level-ingangen van de subwoofer. Niet tegelijk met de RCA-ingangen gebruiken.

Mijn subwoofer geeft geen geluid, wat moet ik controleren?

Zorg dat alle componenten aan staan, de kabels correct zijn aangesloten, de subwooferuitgang in het ontvangermenu is geactiveerd en het volumeniveau van de subwoofer niet op nul staat. Controleer ook de voedingsmodus (Auto/On).

Kan ik de subwoofer gebruiken met een 2-kanaals systeem?

Ja, sluit de linker- en rechter voorversterkeruitgangen aan op de Left/Right In-ingangen van de subwoofer. Het laagdoorlaatfilter is actief op deze ingangen. Stel het in op basis van de respons van uw hoofdluidsprekers (ongeveer 70% van hun laagste frequentie).

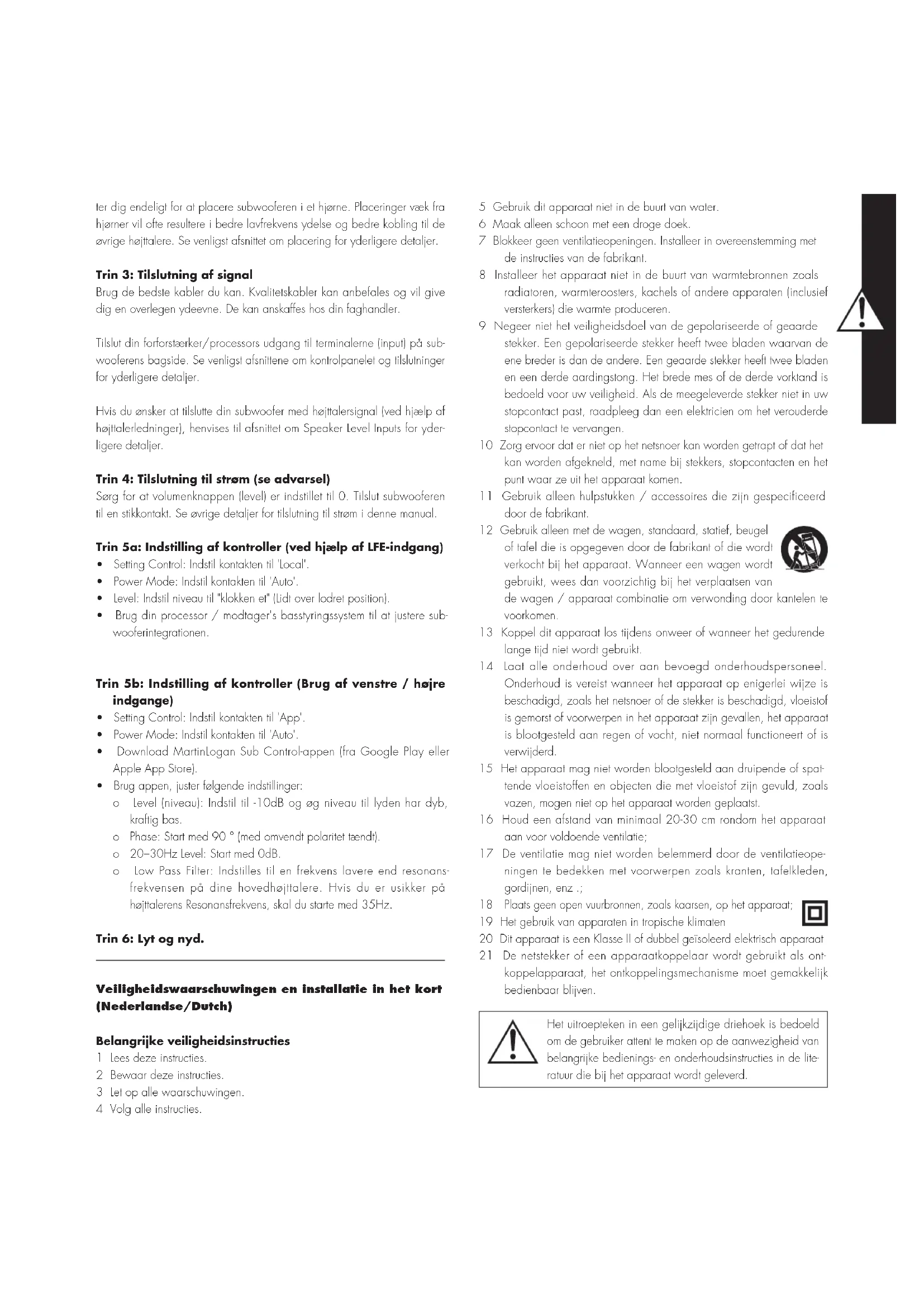

GEBRUIKSAANWIJZING Dynamo 1600X Martin Logan

Veiligheidswaarschuwingen en installmentie in het kort (Nederlandse/Dutch)

Belangrijke veiligheidsinstruchies

1 Lees deze instructies.
2 Bewaar deze instructies.
3 Let op alle waarschuwingen.
4 Volg alle instructies.

5 Gebruik dit apparalniet in de buurl van water.
6 Maak alleen schoon met een droge doeek.
7 Blokeer geen ventilatieopeningen. Installer in overeenstemming met de instructies van de fabrikant.
8. Installeer het apparaat Niet in de buurt van warmtebronnenzoals radiatoren, warmtroosters, kochels of andere apparaten (inclusief versterkers) die warmte produceren.
9 Negeer Niet het verilgheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee bladen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee bladen en een derde cardingstang. Het brede mes of de derde vorktand is bedoeld voor uw verilgheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact le verrangen.
10 Zorg ervoor dal er net op het netsnoer kan worden getrapt of dal het kan worden afgekneld, met name bij stekkers, stopcontacten en het punt waar ze uit het apparatakomen.
11 Gebruik alleen hulpstukken / accessoires die zichn gespecifieerd door de fabrikant.
12 Gebruik alleen met de wagen, standard, statiel, beugel of tafel die is opgegeven door de fabrikant of die wordt verkocht bij het apparaat. Wanner een wagen worden gebruikt, wees dan voorzichtig bij het verplaatsen van de wagen / apparaat combinatie om verwonding door kanteelen te voorkommen.
13 Koppel dit apparatai los tijdens onweer of wanner het gedurende lange tijd niel wordt gebruikt.
14 Laat alle onderhoud over aan bevoedd onderhoudspersoneel. Onderhoud is vereist wonneer het apparaat op enigerlei wijze is beschadigd, zoals het netsnoer of de steker is beschadigd, vloeistof is gemorst of voorwerpen in het apparaat zichn gevallen, het apparaat is blootgesteld aan regen of vocht, Niet normal functioneert of is verwijderd.
15 Het apparaat mag niert worden blootgesteld aan druipende of spaltende vloeistoffen en objcten die met vloeistof zich geuld, zoals vazen, moen niert op het apparaat worden geplaatst.
16 Houd een afstand von minimaal 20-30 cm rondon het apparaat aan voor vildoende ventilatie;
17 De ventilatie mag Niet worden belemmerd door de ventilatieopeningen te bedekken met voorwerpen zoals kranten, lafiekleden, gordijnen, enz.
18 Plaats geen open vuurbronnen, zoals koarsen, op het apparaat;
19 Het gebruik van apparaten in tropische klimaten
20 Ditt apparatus is een Klasse II of dubbel geisoleerd elektrisch apparatus
21 De netslekker of een apparaatkoppelaar wordt gebruikt als ont-koppelapparaat, het ontkoppelingsmechanisme moet gemakkelijk bedienbaar blijven.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker attent te makeen op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de literauir die bij het apparaat wordt geleverd.

De blinksemflits met pijpunlsymbool, binnen een gelijzijdige driehoek, is bedoeld om de gebruiker te waarschuiven voor de aanwezigheid van Niet-geisoleerde "gevaarlijke spanning" in de behuizing van het product die voldaende groort kan zijn om een risico van een elektrische schok te vormen.

WAARSCHUWING! Gebruik dit product niel buiten het land van de oorspronkelijke specifiees voor verloop spanning, maar verschift per land. Onjuiste spanning kan schade vervoorzaken die mogelijk duur is om te repareren. De subwoofer wordaar de geautorieerde distributeurs van Martinlogan verzonden met die juiste voeding voor gebruik in het land van de beoagde verloop. Een lijst met erken de distributeurs is beschikbaar op www.martinlogan.com of door een email te sturen waar [e-mail].

WAARSCHUWING!

In her toestel zich gevaarlijke spanningsen aanwezig verwijder de kap Niet.
- Laat onderhoud uilvoeren door een gekwalificeerde technicus.
Stel dit apparaat Niet bloot aan vocht om brand of elektrische schokken te voorkomen.
Schakel de versteker uit en ontkoppel de subwoofer van het lichtnet mochten zich abnormale omstandigheden voordoen.
- Het netsnoer mag niert worden geinstalleerd, verwijderd of losliggen van de luidspeker verwil het andereuiteinde is aangesloten op het lichtnet.
- Er mogen geen kaarsen of andere brunnen van open voor op de luidspeker worden geplaatst.
Ermogen geen vloeistoffen in glozen of vazen op de luidspreker worden geplaats!.
Luidspeker mag nicht worden blootgesteld aan druipe-nde of spattende vloeistoffen.
- Het netsnoer moet gemakkelijk bereikbaar blijven mochten zich abnormale omstandigheden voordoen.

We kuren ons voarstellen dat u graag maar uw neue MartinLogan subwoofer wit luisteren, dus dit gedeelte is bedoeld om een snelle en eenvoudige installmente te bewerkstelligen. Nadat u uw subwoofer in gebruik hebt genomen, neemt u alstubliet de tijd om de rest van de informatie in de bijgevoegde handleiding grondig te lezen. Het stelt u in staat om de best mogelijke prestatoies te halen ut dit hoogwaardige subwoofersysteme.

Als u problemen ondvindi bij het instellen of gebruik van uw Martinlogansubwoofer, raadpleegt u dan de hoofdstuken Kamer akoestiek, Plaatsing of Bediening in de bijgevoegde gebruikershandleiding. Mocht u een blivend probleem ondvinden dat Niet kan worden opgelost, neem dan contact op met uw geautoriseerde Martinlogan-dealer. Zij zullen u voorzien van de juiste technische ondersteuning om de situatie te verhelpen.

Stap 1: Uitpakken

Haal uw nuwe subwoofer uit de verpakking. Bewaar het originele ver

pakkingsmateriaal voor loekomstig gebruik - verwangende verpakking kan duur zich.

Stap 2: Plaatsing

U kunt ervoor kiezen om te beginnen door de subwoofer in een hoek aan de voorkant van de kamer teplaaten. Voordat u voor een definitieve plaatsing in de hoek kiest, experimenteer met andere posities. Localiesuit de buurt van hoeken blijken vaak efectiever in het leveren van ideale laagfrequente prestaties en zorgen voor een betere aansluiting met de hoofduidsprekers. Raadpleeg het hoofdstuk Plaatsing vooreer informatie.

Stap 3: Signaalverbinding

Gebruik de beste kabels waarover u kunt beschikt beschikken. Kabels van hoge kwaliteit, verkrijgbaar bij uw specialzaak, worden aanbevalen en bieden supérieure prestaties. Bevestig de uitgangen van uw voorsterker / processor aan de signala ingangsansluitingen op het achterpaneel van de subwoofer. Raadpleeg de hoofdstukken Instellenen en Aansluitingen voormeer informatie. Als u van plan bent om uw subwoofer aan te sluiten met behulp van Luidspreker niveau (hoog niveau) ingangen, raadpleegt u dan het hoofdstuk Luidspreker niveau ingangen voor details.

Stap 4: Stroomaansluiting (AC) (zie waarschuwing)

Zorg ervoor dat de niveauknop op O staat. Sluit de subwoofer aan op een stopcontact. Raadpleeg het hoofdstuk AC-stroomansluiting in deze handleiding vooreer informatie.

Stap 5a: De regelaars instellen (met LFE-invoer)

• Setting Control: zet de schakelaar op 'Local'.
  Powermodus: zer de schakelaar op 'Auto'.
  Niveau: stel in op stand een uur (net rechts van het midden).
• Gebruik het basmanagementsystem van uw processor / receiver om de subwooferintegratie aan te passen

Stap 5b: De regelaars instellen (links / rechts-ingangen gebruiken)

• Setting Control: Zet de schakeloar op 'App'.
  Powermodus: zet de schakelaar op 'Auto'.
• Download de MartinLogan Sub Control-app (via Google Play of de Apple App Store).
• Pas de volgende instellingen aan met behulp van de app:

Volume (niveau): sté in op-10 dB en verhoog totat het geluid een diepe en volte bas heeft.
o Fase: begin met 90° (met omgekeerde polarieteir ingeschokeld).
20-30Hz level: begin met 0dB.
a Laagdoorlaaffilter: lager instellen dan het lage freuquentiebereik van uw hoofduidsprekers. Als u Niet zeker bent van de lage freuquentie van uw hoofduidspreker, begin dan met 35Hz

Stap 6: Luister en geniet.

aannnnnnae annnnnne nnnnnnne aannnnnne

aannnnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

aayyanaanwauwnnnaas/1uuaaunnnnunnnae aynnnnnaaannnnaaennnnaaee

wnnnnnaaennnnnnaeaaanen nannnnnne aannnnnne ane annnnnne aannnnnne

Juaa4:nnnnaanw (AC) (uannnnnau)

aannnnnnaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaan ana an aannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaa

zuaa 5a: mnnn nnnnnnnnn LFE Input
