MODE D'EMPLOI Dynamo Foundation 10 Martin Logan

L'éclair avec le symbole d'une pointe de flèche, dans un triangle équilatéral, est destiné à alerter l'utilisateur de la présence d'une

« tension dangereuse » potentiellement à l'intérieur du boîtier du produit qui peut être suffisante pour constituer un risque de choc électrique.

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions

importantes d'utilisation et de maintenance (entretien) dans la documentation accompagnant l'appareil.

ATTENTION!

• Confiez l'entretien à un technicien qualifié.
• Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas ce module à l'humidité.
• Éteignez le caisson de basses si des conditions anormales surviennent.

WARNING!

Les changements ou modifications apportés à cet appareil non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur l'équipement.

Remarques:

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Augmentez la séparation entre l'équipement et le récepteur.
• Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Lorsque la fiche secteur ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement utilisable.

Conformément à la directive DEEE (déchets d'équipements électriques et électroniques) de l'Union européenne en vigueur le 13 août 2005, nous souhaitons vous informer que ce produit peut contenir des matériaux réglementés qui, une fois éliminés, selon la directive DEEE, nécessitent un traitement spécial de réutilisation et de recyclage. Pour cette raison, Paradigm s'est arrangé avec nos distributeurs dans les pays membres de l'Union européenne pour collecter et recycler ce produit sans frais pour vous. Pour trouver votre distributeur local, veuillez contacter le revendeur auprès duquel vous avez acheté ce produit, envoyez un e-mail à [e-mail] ou visitez le localisateur de revendeurs sur www.martinlogan.com. Attention, seul ce produit lui-même relève de la directive DEEE. Lorsque vous jetez les emballages et autres matériaux d'expédition connexes, nous vous encourageons à recycler ces articles par les voies normales.

EU COMPLIANCE INFORMATION

Par la présente, PML Sound International déclare que cet Foundation ^® 10 Subwoofer est conforme aux exigences essentielles et aux autres dispositions pertinentes des informations suivantes sur la directive de conformité de l'UE.

• Conforme à la directive basse tension 2014/35/UE de l'Union européenne ;
• Directive CEM de l'Union européenne 2014/30/UE ;
• Directive d'écoconception de l'Union européenne 2009/125 et CE ;
• Directive DEEE 2012/19/UE de l'Union européenne ;
• Refonte de la directive 2011/65/UE sur la restriction des substances dangereuses (RoHS2) de l'Union européenne ;
• Directive 2006/121/CE sur l'enregistrement, l'évaluation, l'autorisation et les restrictions des produits chimiques (REACH) de l'Union européenne ;
• Vous pouvez obtenir une copie gratuite de la déclaration de conformité en contactant votre revendeur, distributeur ou le siège mondial de PML Son international.
  Les coordonnées peuvent être trouvées ici: http://www.martinlogan.com

BORNE DE MISE À LA TERRE DE PROTECTION (LE CAS ÉCHÉANT)

L'appareil doit être connecté à une prise secteur avec une connexion de mise à la terre de protection.

Température maximale: 40C

Température minimale: -33C

Humidité maximale: 95 % sans condensation

TABLE DES MATIÈRES

Déballage et contenu....21

Contrôles....23

Filtre passe bas 23

Volume 23

Mode d'alimentation 23

Phase 23

Connexions des signaux audio....25

Entrée à bas niveau (entrée gauche/entrée droite) ..... 25

Connexion d'alimentation CA....25

Rodage....25

Placement 26

Avantage à l'installation de plusieurs caissons . . . . . . . . . . . . . . . . . . 27

Dépannage....27

Informations générales ....28

Informations de garantie 28

Numéro de série 28

Service 28

Demandez à votre revendeur 28

Caractéristiques....29

Dimensions du produits ....30

Numéro de série : ____

Sauvegardez le numéro de série de votre appareil pour un accès rapide à des fins de garantie. Enregistrement de la garantie- Le numéro de série se trouve à la base des bornes d'entrée et sur le carton d'emballage.

DÉBALLAGE ET CONTENU

• Cordon d'alimentation
• Caisson de basses

*Câble du caisson de basses non inclus

Le filtre passe-bas vous permet de régler la fréquence passe-bas pour les entrées gauche et droite. Le filtre passe-bas la valeur définit le point où le subwoofer commencera à « s'atténuer » ou à réduire progressivement sa sortie. Vous ne voulez pas que votre subwoofer joue des sons à fréquence trop élevée, et vous ne voulez pas non plus donner à votrecaisson de basse trop peu de signaux pour jouer. Ce contrôle n'agit pas comme un « mur de briques » où il coupe complètement les fréquences supérieures à la valeur choisie, encore une fois, cela marque le point de coupe atténuant les fréquences au-delà de la bande passante progressivement.

Si vous utilisez ce caisson de basses comme canal LFE dans un système de cinéma maison ou votre appareil électronique. Si votre appareil électronique dispose déjà d'un filtre passe-bas intégré, réglez cette commande sur Bypass. Dans ce mode, vos appareils électroniques vont gérer les fréquence au lieu du caisson de basses. Si votre appareil dispose d'un filtre passe-bas et vous ne réglez pas le filtre passe-bas du caisson de basses sur « Bypass » alors vous aurez essentiellement 2 filtres empilés les uns sur les autres, ce qui peut réduire considérablement la sortie des basses dans certaines plages.

Si vous utilisez ce caisson de basses dans un système stéréo à 2 canaux ou avec un appareil qui n'a pas un filtre passe-bas intégré, réglez cette commande sur la valeur souhaitée. Le filtre de ces systèmes est généralement réglé par incréments de 20 Hz (40/60/80/100) et ne le sera généralement pas. dépasser 80 Hz. 80 Hz est souvent un bon point de départ pour une grande variété de systèmes. Toutefois, il n'y a aucun danger en expérimentant différents paramètres ici. Choisissez celui qui vous semble le mieux.

Volume

La plupart des récepteurs ou processeurs AV disposent d'une forme de fonction de configuration/calibrage automatique qui régler les niveaux des haut-parleurs et du(des) subwoofer(s). Si vous utilisez cette fonctionnalité, vous pouvez régler le bouton de volume sur le caisson de basses à peu près à mi-chemin et laissez le système calibrer le niveau pour vous. Si vous désirez plus ou moins de basses que ce qu'il configure pour vous, ajustez simplement le volume du caisson de basses (ou le contrôle du niveau du caisson de basses dans vos appareils électroniques) pour obtenir votre son préféré.

Mode d'alimentation

Ce caisson de basses est doté d'une alimentation à détection de signal qui, lorsqu'elle est réglée sur « AUTO », s'allume automatiquement. Le caisson de basses s'allume lorsqu'un signal est détecté sur les entrées RCA gauche ou droite. Il s'éteindra également le caisson de basses après avoir détecté aucun signal pendant plusieurs minutes. Le mode d'alimentation « ON » laisse le caisson de basses allumé et prêt à jouer tout le temps sans délai, mais consommera plus d'énergie lorsqu'il n'est pas activement utilisé.

Phase

Le commutateur Phase permet de régler la phase du subwoofer sur 0 ou 180°. Le contrôle de phase dépend de nombreux facteurs, notamment la taille et la configuration de votre environnement d'écoute, l'emplacement de l'unité et la disposition des sièges. En raison de la manière des ondes sonores graves

se développent dans différentes pièces ; il n'y a pas de règle empirique pour le réglage de la phase. Par exemple, si votre pièce présente un pic à la fréquence du filtre du caisson de basse et de vos enceintes frontales, vous souhaiterez peut-être régler la phase afin que les sorties acoustiques réelles du subwoofer et des enceintes principales soient en phase. Expérimentez et essayez différents réglages et soyez patient, en fin de compte choisissez le paramètre qui vous convient le mieux en utilisant une variété de contenus que vous aimez écouter.

Si vous utilisez le caisson de basses pour compléter d'autres produits MartinLogan, nous vous suggérons en commençant avec la phase réglée à 0°. Dans un système où la phase et la polarité sont correctement réglées, les haut-parleurs principaux et le caisson de basses doivent fonctionner ensemble et produire des basses combinées Si vos haut-parleurs principaux et vos caissons de basses sont déphasés, leur son les ondes s'annuleront et le niveau de sortie total des basses en sera diminué.

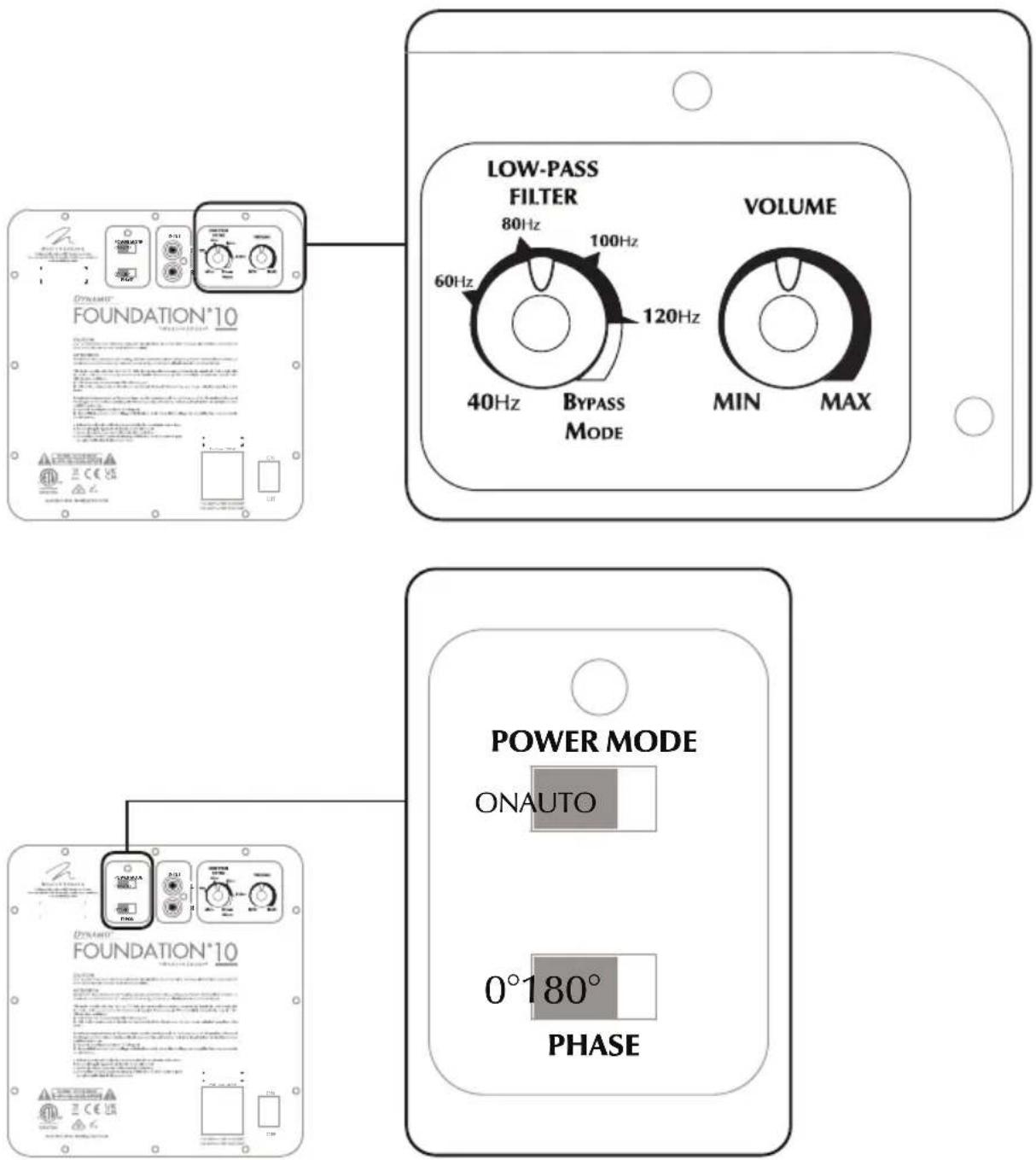

LOW-PASS FILTER VOLUME 80Hz 100Hz 60Hz 120Hz 40Hz BYPASS MODE MIN MAX POWER MODE ONAUTO 0°180° PHASE

CONNEXIONS DES SIGNAUX AUDIO

Entrée de bas niveau (entrée gauche/entrée droite)

Connectez-vous à partir de la sortie principale/pré-sortie/sortie secondaire de votre récepteur/préampli/appareil électronique. Le réglage de la commande du filtre passe-bas est appliqué au signal reçu via ces entrées sauf si la commande du filtre passe-bas est réglée sur Bypass. Les entrées gauche et droite seront additionnées en interne, de sorte que le subwoofer lira le contenu de l'entrée gauche, de l'entrée droite ou les deux simultanément. L'une ou l'autre des entrées peut être utilisée si votre appareil ne dispose que d'une seule sortie.

POWER MODE ON AUTO 0° 180° PHASE INPUT L R LOW-PASS FILTER 60Hz 100Hz 60Hz 120Hz 40Hz Bypass Mode VOLUME MIN MAX POWER MODE ON AUTO 0° 180° PHASE IN-UT L R LOW-PASS FILTER 60Hz 100Hz 60Hz 120Hz 40Hz Bypass Mode VOLUME MIN MAX

Connexion d'alimentation CA

ATTENTION

Le cordon d'alimentation ne doit pas être installé, retiré ou laissé détaché du caisson de basses pendant que l'autre extrémité est connectée à une source d'alimentation CA. Le cordon d'alimentation CEI doit être fermement inséré dans la prise d'alimentation CA sur le panneau de connexion arrière du caisson de basses, puis à n'importe quel prise murale. Le sub intègre également une alimentation à détection de signal qui s'éteint automatiquement après avoir détecté aucun signal musical pendant plusieurs minutes (cela se produit lorsque l'interrupteur d'alimentation est réglé sur « Auto »). Votre caisson de basses est câblé pour le service d'alimentation électrique fourni dans le pays de vente au consommateur d'origine. La puissance nominale CA applicable à une unité particulière est spécifiée à la fois sur le carton d'emballage et sur la plaque du numéro de série fixée au caisson de basses. Si vous retirez votre caisson de basses du pays de vente d'origine, assurez-vous que l'alimentation secteur fournie dans tout emplacement ultérieur est adaptée avant de connecter et d'utiliser le caisson de basses. Performances considérablement altérées ou graves des dommages peuvent survenir au caisson de basses si l'opération est tentée à partir d'une source d'alimentation CA incorrecte.

Rodage

50 hrs

Nos woofers sur mesure nécessitent environ 50 heures de rodage à des niveaux d'écoute modérés avant que leur performance optimale ne se produise. Cela prendra en compte toute écoute critique et tout jugement.

POSITIONNEMENT

Positionnement

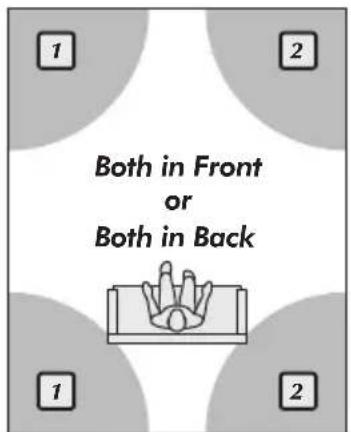

Pour commencer, nous vous recommandons de placer le subwoofer dans l'une des zones ombrées ci-dessous. Les coins produisent généralement le rendement le plus élevé, tandis que le mur avant près des haut-parleurs offre généralement le rendu le plus transparent et se fond mieux avec les enceintes principales.

Lorsque vous utilisez plusieurs subwoofers, essayez de les placer dans des coins opposés ou sur des murs opposés afin de faciliter la propagation. les basses dans la pièce de manière plus uniforme. Pour des résultats encore meilleurs, essayez de placer les subwoofers aux extrémités opposées de la pièce comme illustré dans les schémas ci-dessous.

Les avantages de l'utilisation de plusieurs subwoofers sont bien connus. Avoir deux (ou plus) subwoofers dans un système peut réduire la distorsion en partageant la charge sur plusieurs woofers, permettant à chaque subwoofer de faire moins de travail pour que le système atteigne le même volume. Plusieurs caissons peuvent également être utilisés pour lisser la réponse en fréquence dans votre pièce, car l'énergie des basses se propagera désormais dans la pièce à uniformément Cette technique permet à chaque subwoofer d'aider à combler les lacunes dans la sortie des basses causées par la taille ou la géométrie de la pièce et un placement qui pourrait autrement être inévitable lors de l'utilisation d'un seul caisson de basses. Le plus grand bénéfice pour ceux qui souhaitent un impact maximal est l'augmentation du volume potentiel maximum lorsque le volume de votre caisson augmente. Enfin et surtout, un aspect visuellement plus symétrique peut être obtenu lorsqu'un nombre égal de caissons de basses sont placés dans une pièce. Il s'agit d'un cheminement de mise à niveau qui peut toujours être suivi ultérieurement pour ceux qui cherchent à améliorer encore leurs performances.

DÉPANNAGE

Aucun volume de sortie

• Vérifiez que tous les composants du système sont allumés. et le matériel source est en cours de lecture.

• Vérifiez les câbles et les connexions des haut-parleurs.

• Vérifiez tous les câbles d'interconnexion.

• Si vous ne parvenez pas à résoudre votre problème, veuillez contacter votre revendeur ou le service client MartinLogan (voir ci-dessous).

CONTACTER LE SERVICE CLIENT

Téléphone

[phone]

Lundi — vendredi

8 AM - 5 PM CT

Email

[e-mail]

Réseaux sociaux

INFORMATIONS GÉNÉRALES

MartinLogan, Ltd. garantit ce caisson de basses contre tout défaut de fabrication ou défaillance des composants internes, sous réserve d'une durée de 3 ans. Cette garantie expire à la date anniversaire de la date d'achat du produit ou de la date de livraison.

La garantie n'est valable que si l'achat de ce produit a été effectué par l'intermédiaire d'un revendeur MartinLogan agréé revendeur ou distributeur. Une copie du reçu de vente original d'un revendeur MartinLogan agréé ou un distributeur est requis pour tout travail sous garantie.

SERVICE

Si vous utilisez votre produit MartinLogan dans un pays autre que celui dans lequel il a été initialement acheté, nous vous demandons de noter les points suivants :

1. Le distributeur MartinLogan désigné pour un pays donné est uniquement responsable du service de garantie sur les unités distribuées par ou par son intermédiaire dans ce pays conformément à sa garantie applicable.

2. Si un produit MartinLogan nécessite une réparation dans un pays autre que celui dans lequel il a été acheté à l'origine, l'utilisateur final peut demander à ce que les réparations soient effectuées par le MartinLogan le plus proche distributeur, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts de réparation (pièces, main d'oeuvre, transport) doit être assumés par le propriétaire du produit MartinLogan.

3. Si, après six mois de possession de votre enceinte, vous déménagez dans un pays autre que celui dans lequel vous acheté votre enceinte, votre garantie peut être transférable. Contactez MartinLogan pour plus de détails.

NUMÉRO DE SÉRIE

Le numéro de série se trouve à l'arrière du caisson de basses, près des bornes d'entr directement sous le nom du modèle. Le numéro peut également être trouvé sur le carton du produit.

Demandez à votre revendeur

Votre revendeur MartinLogan peut vous suggérer de nombreuses options pour un placement optimal du caisson de basses. Ils ont aussi de nombreux outils à leur disposition, tels que l'expérience, la connaissance des équipements associés, et même équipement d'analyse sonore qui peut faciliter la tâche de détermination du placement optimal du caisson de basses.

Bonne écoute

Les caissons de basses MartinLogan sont de performance raffinée et une installation soignée vous procurera des résultats rehaussés. En respectant le conseils de positionnement ci-dessus gardez à l'esprit,, que de petits changements peuvent entraîner des différences mesurables que vous constaterez, au fil des mois d'écoute. Puisque vous vivez avec votre caisson de basses, n'ayez crainte d'expérimenter le positionnement jusqu'à ce que vous trouviez la place optimale dans votre pièce, vos réglages et votre caisson de basses qui vous offrent le meilleur résultats. Vos efforts seront récompensés!

CARACTÉRISTIQUES\*

Fréquence de réponse.

Transducteur de basse fréquence. . . . . . . . .

Cabinet ....

Puissance de l'amplificateur ....

Entrées.

Poids ....

Dimensions (HxLxP)

Profondeur pour modèle incluant les

commandes arrière ..... 13" (33cm)

Finis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Noir

Caisson de basses Foundation® 10

25 Hz-200 Hz (en mode "Bypass")

Cône en polypropylène de 10"

Propulsé Vers Le Bas

200 watts (400 watts en crête)

Entrées RCA gauche et droite

23,8 lb (10,8 kg)

13" x 12-1/3" x 12-1/3"

(33cm × 31.3cm × 31.3cm)
