MODE D'EMPLOI TYST10H PANASONIC

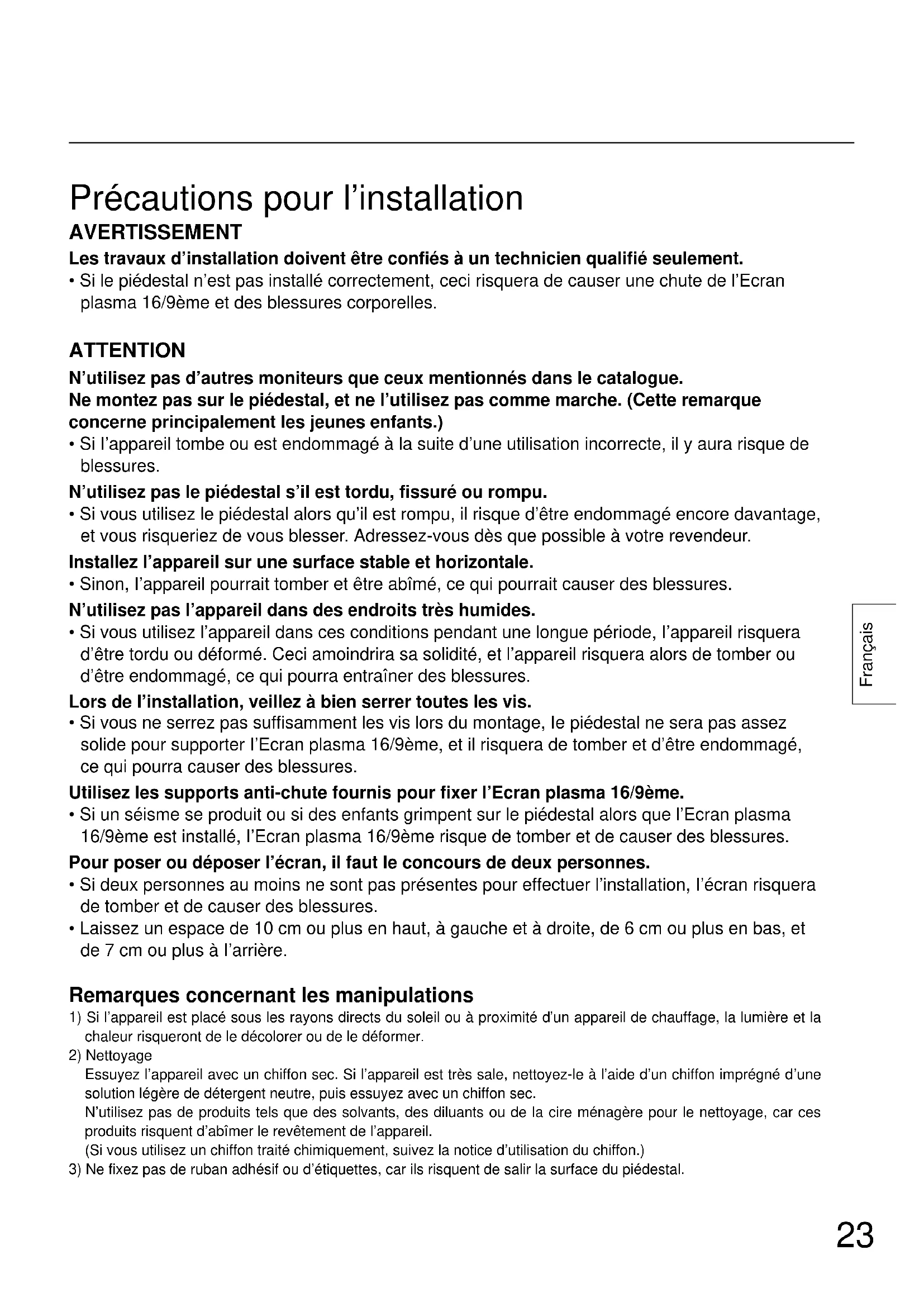

Précautions pour l’installation AVERTISSEMENT Les travaux d’installation doivent être confiés à un technicien qualifié seulement.

• Si le piédestal n’est pas installé correctement, ceci risquera de causer une chute de l’Ecran plasma 16/9ème et des blessures corporelles. ATTENTION N’utilisez pas d’autres moniteurs que ceux mentionnés dans le catalogue. Ne montez pas sur le piédestal, et ne l’utilisez pas comme marche. (Cette remarque concerne principalement les jeunes enfants.)

• Si I’appareil tombe ou est endommagé à la suite d’une utilisation incorrecte, il y aura risque de blessures. N’utilisez pas le piédestal s’il est tordu, fissuré ou rompu.

• Si vous utilisez le piédestal alors qu’il est rompu, il risque d’être endommagé encore davantage, et vous risqueriez de vous blesser. Adressez-vous dès que possible à votre revendeur. Installez l’appareil sur une surface stable et horizontale.

• Sinon, I’appareil pourrait tomber et être abîmé, ce qui pourrait causer des blessures. N’utilisez pas l’appareil dans des endroits très humides.

• Si vous utilisez l’appareil dans ces conditions pendant une longue période, I’appareil risquera d’être tordu ou déformé. Ceci amoindrira sa solidité, et l’appareil risquera alors de tomber ou d’être endommagé, ce qui pourra entraîner des blessures. Lors de I’installation, veillez à bien serrer toutes les vis.

• Si vous ne serrez pas suffisamment les vis lors du montage, Ie piédestal ne sera pas assez solide pour supporter I’Ecran plasma 16/9ème, et il risquera de tomber et d’être endommagé, ce qui pourra causer des blessures. Utilisez les supports anti-chute fournis pour fixer l’Ecran plasma 16/9ème.

• Si un séisme se produit ou si des enfants grimpent sur le piédestal alors que l’Ecran plasma 16/9ème est installé, I’Ecran plasma 16/9ème risque de tomber et de causer des blessures. Pour poser ou déposer l’écran, il faut le concours de deux personnes.

• Si deux personnes au moins ne sont pas présentes pour effectuer l’installation, I’écran risquera de tomber et de causer des blessures.

• Laissez un espace de 10 cm ou plus en haut, à gauche et à droite, de 6 cm ou plus en bas, et de 7 cm ou plus à I’arrière. Remarques concernant les manipulations

1) Si l’appareil est placé sous les rayons directs du soleil ou à proximité d’un appareil de chauffage, la lumière et la

chaleur risqueront de le décolorer ou de le déformer.

Essuyez l’appareil avec un chiffon sec. Si l’appareil est très sale, nettoyez-le à l’aide d’un chiffon imprégné d’une solution légère de détergent neutre, puis essuyez avec un chiffon sec. N’utilisez pas de produits tels que des solvants, des diluants ou de la cire ménagère pour le nettoyage, car ces produits risquent d’abîmer le revêtement de l’appareil. (Si vous utilisez un chiffon traité chimiquement, suivez la notice d’utilisation du chiffon.)

3) Ne fixez pas de ruban adhésif ou d’étiquettes, car ils risquent de salir la surface du piédestal.Français

Base Clé hexagonale coudée Pied Vis larges

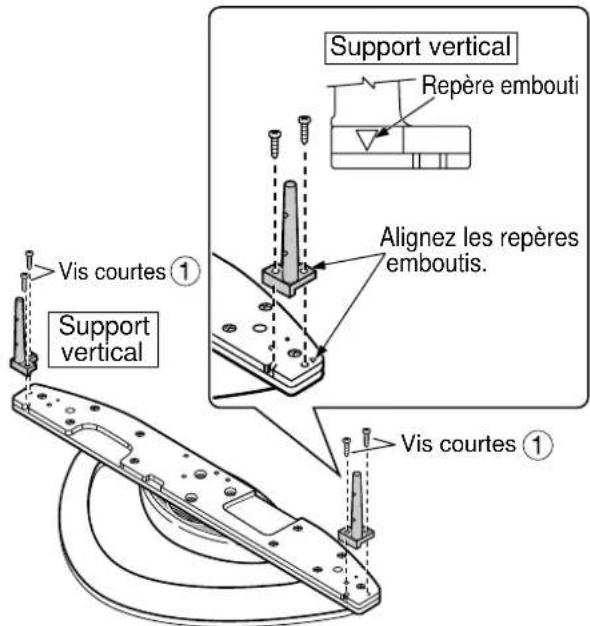

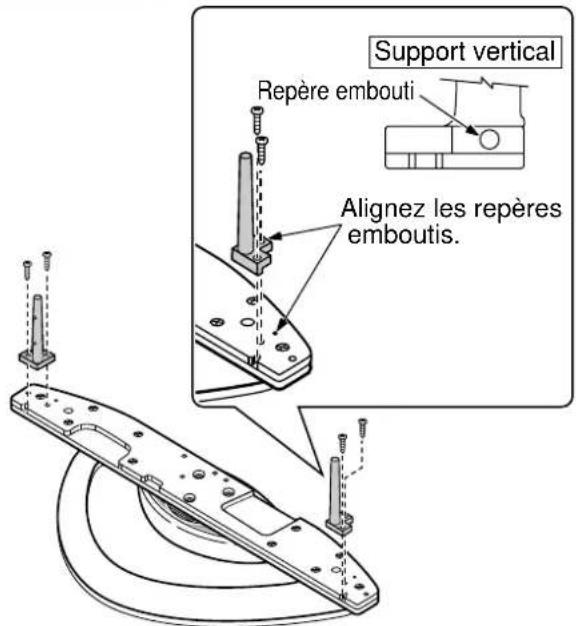

2. Fixez les supports verticaux.

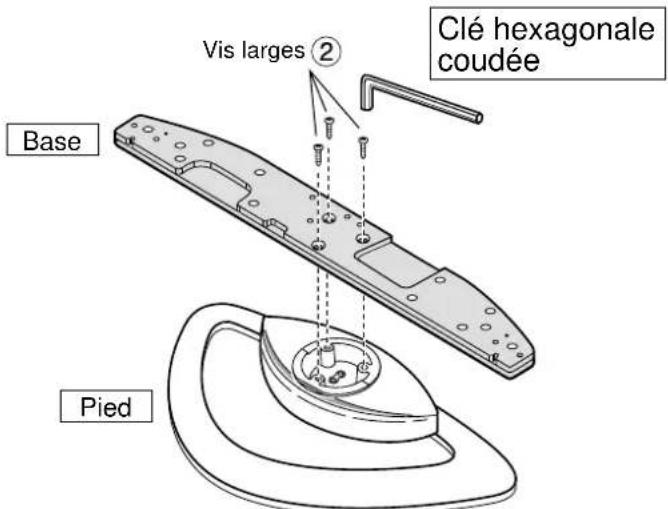

1. Fixez la base sur le pied.

• En utilisant la clé hexagonale coudée , serrez solidement la base du pied avec la vis large comme montré sur l’illustration ci-à droite. Fixez solidement les barres gauche et droite sur la face supérieure de la base comme montré ci-dessus en utilisant les vis courtes . Montage du support Pour 42 pouces/50 pouces Pour 37 pouces Montage-onderdelen Base p. 1
• Vis courtes p. 4
• Vis larges p. 3
• Vis longues p. 4
• Pied p. 1
• Supports verticaux p. 2
• Clé hexagonale coudée p. 1
• Serre-câble Support verticalSupport verticalRepère emboutiRepère emboutiVis courtesVis courtesSupport verticalAlignez les repères emboutis.Alignez les repères emboutis.Français p. 1

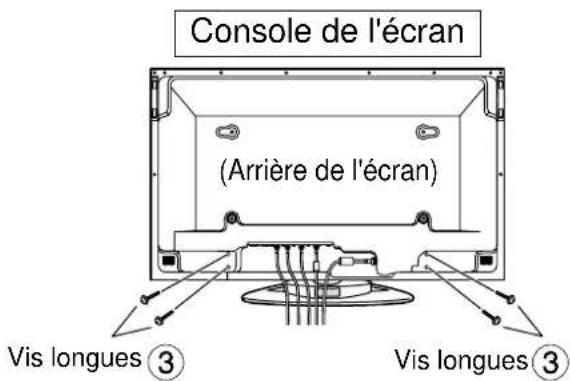

Fixez la console de l'écran

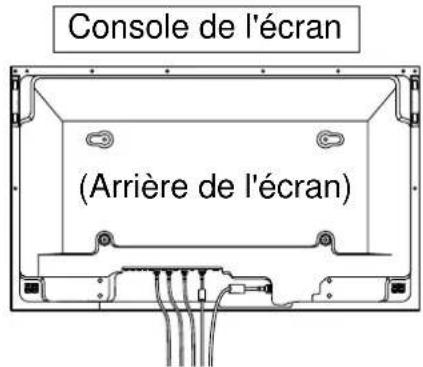

1. Attachez les câbles de connexion à l’écran.

Introduisez les supports verticaux dans les perçages de la console de l'écran.

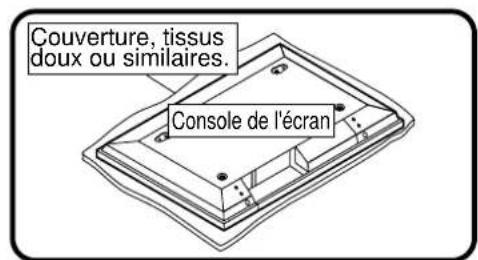

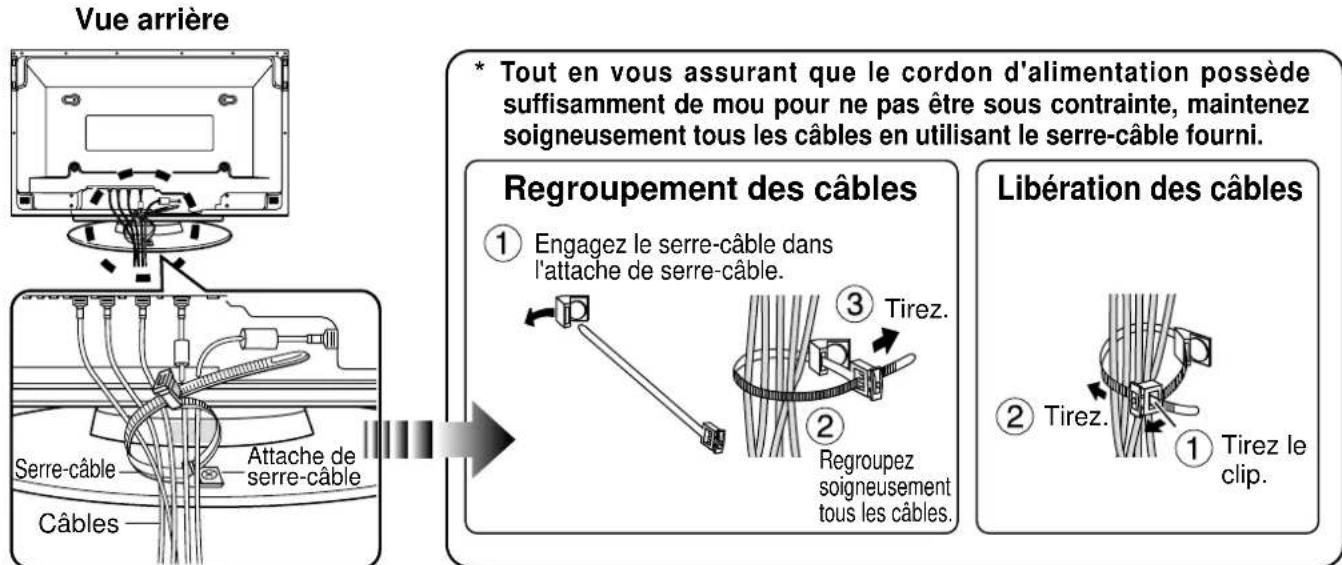

• Placez des couvertures propres ou des objetssimilaires sur un sol ou une table plate, et placez l’écran dessus, dirigé vers le bas. (Arrière de l'écran)Couverture, tissus doux ou similaires.Console de l'écran Instructions de mise en place des serre-câble

Regroupez tous les câbles à la base PDP en utilisant le serre-câble fourni.

Tout en vous assurant que le cordon d'alimentation possède suffisamment de mou pour ne pas être sous contrainte, maintenez soigneusement tous les câbles en utilisant le serre-câble fourni. Regroupement des câbles Engagez le serre-câble dans l'attache de serre-câble

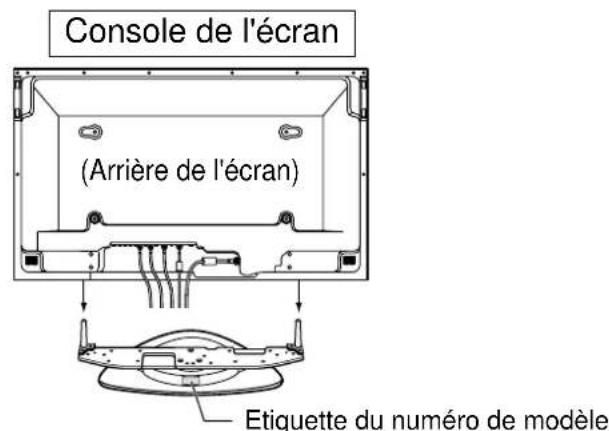

Tirez. Regroupezsoigneusementtous les câbles.Libération des câbles Tirez. Tirez le clip. Console de l'écran Serre-câble Câbles Vis longues Vis longues Etiquette du numéro de modèle Console de l'écran Positionnez le côté du pied de manière que l'étiquette de numéro de modèle soit à l'arrière. Engagez à fond l'ensemble dans l'écran. Assurez la fixation en utilisant des vis longues .

• Travaillez sur un plan horizontal et stable. (Arrière de l'écran) (Arrière de l'écran) Attache deserre-câbleConsole de l'écranFrançais

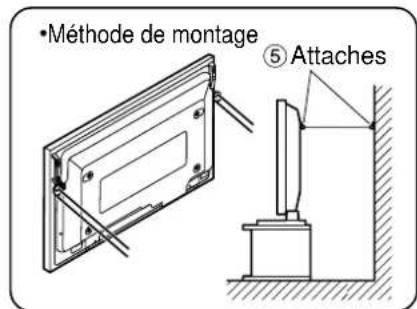

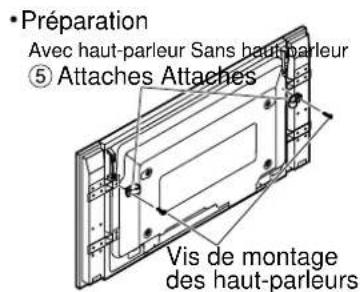

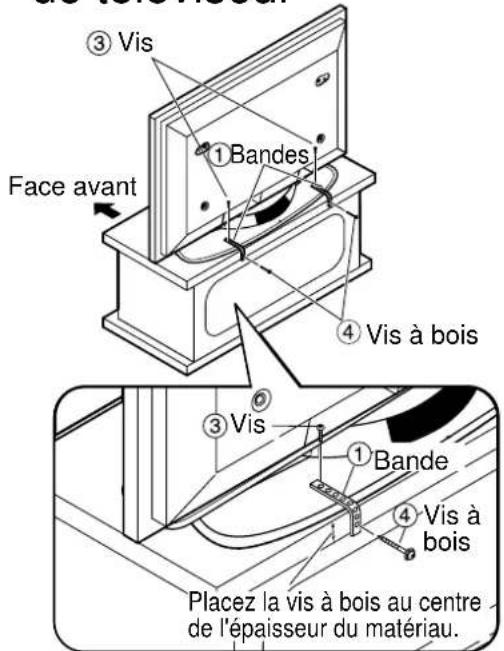

■ Fixation sur un support de téléviseur ■ Fixation sur un mur Face avant Vis Vis BandeVis à bois Placez la vis à bois au centre de l'épaisseur du matériau. Vis à boisBandes AttachesPréparationMéthode de montageAvec haut-parleur Sans haut-parleurVis noiresAttaches Attaches Vis de montage des haut-parleurs Vorderseite Vorderseite Avant

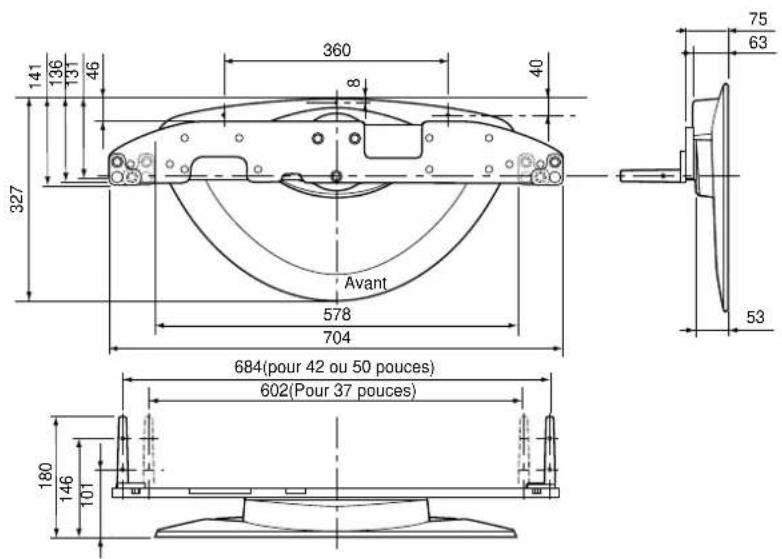

684(pour 42 ou 50 pouces)602(Pour 37 pouces) Unité: mm Pièces à assembler Vis noires....2 Vis à bois

Bandes.......2 Vis.........2 Attaches.......4 Maintenez la console pour éviter qu'elle ne bascule Dimensions

Fixez solidement à un mur, un pilier ou une structure solide similaire en utilisant des produits obtenus séparément, tels que des codes ou des chaînes d’une force suffisante. Matsushita Electric Industrial Co., Ltd Web Site : http://www.panasonic.co.jp/global/ C Matsushita Electric Industrial Co., Ltd. 2002Español
