使用説明書 TYST10H PANASONIC

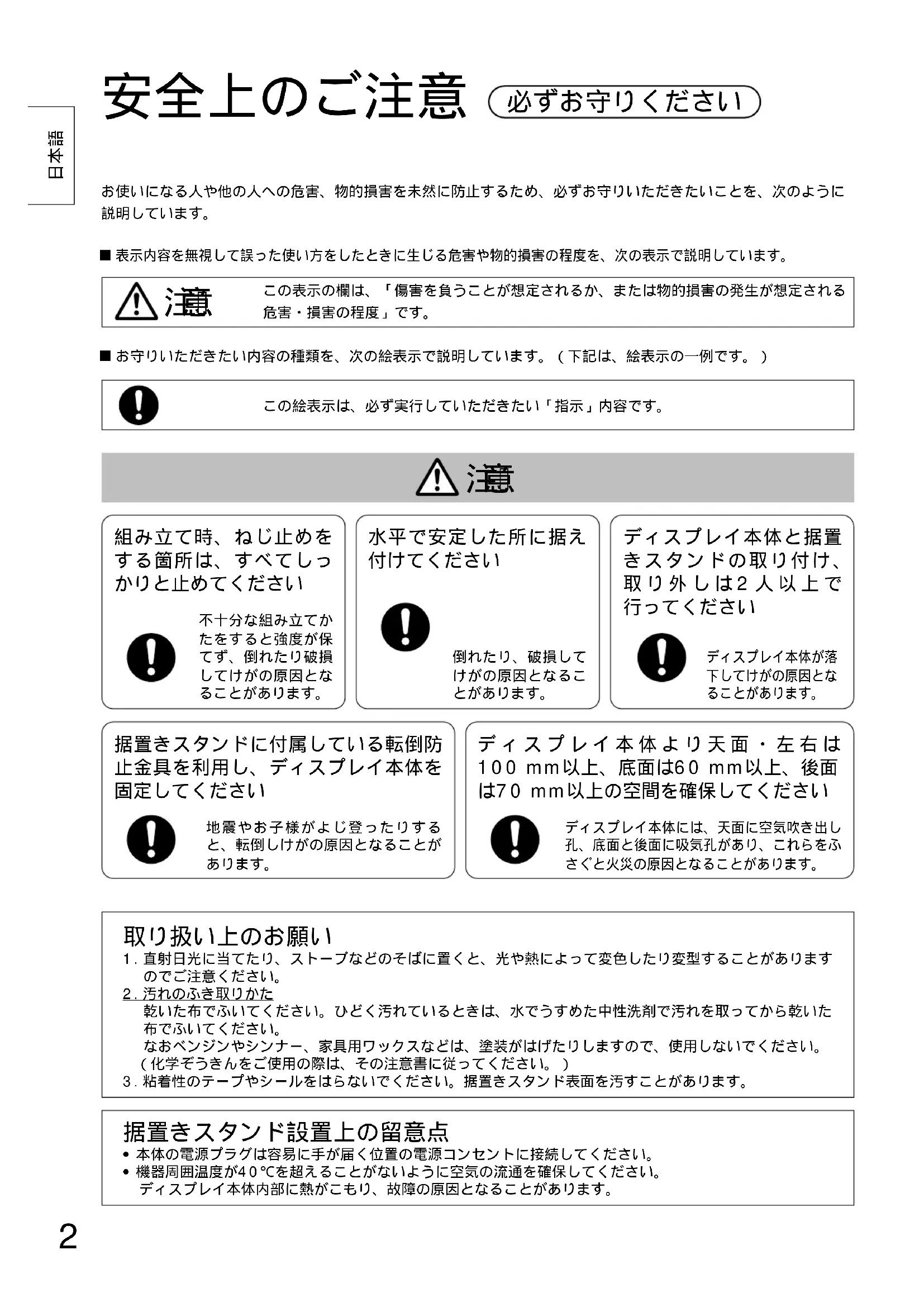

この絵表示は、必ず実行していただきたい「指示」内容です。 表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。■お守りいただきたい内容の種類を、次の絵表示で説明しています。（下記は、絵表示の一例です。）

この表示の欄は、「傷害を負うことが想定されるか、または物的損害の発生が想定される危害・損害の程度」です。お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように説明しています。ディスプレイ本体と据置きスタンドの取り付け、取り外しは2人以上で行ってください組み立て時、ねじ止めをする箇所は、すべてしっかりと止めてください水平で安定した所に据え付けてくださいディスプレイ本体が落下してけがの原因となることがあります。不十分な組み立てかたをすると強度が保てず、倒れたり破損してけがの原因となることがあります。倒れたり、破損してけがの原因となることがあります。据置きスタンドに付属している転倒防止金具を利用し、ディスプレイ本体を固定してくださいディスプレイ本体より天面・左右は100mm以上、底面は60mm以上、後面は70mm以上の空間を確保してくださいディスプレイ本体には、天面に空気吹き出し孔、底面と後面に吸気孔があり、これらをふさぐと火災の原因となることがあります。地震やお子様がよじ登ったりすると、転倒しけがの原因となることがあります。 1.直射日光に当てたり、ストーブなどのそばに置くと、光や熱によって変色したり変型することがありますのでご注意ください。2.汚れのふき取りかた乾いた布でふいてください。ひどく汚れているときは、水でうすめた中性洗剤で汚れを取ってから乾いた布でふいてください。なおベンジンやシンナー、家具用ワックスなどは、塗装がはげたりしますので、使用しないでください。（化学ぞうきんをご使用の際は、その注意書に従ってください。）3.粘着性のテープやシールをはらないでください。据置きスタンド表面を汚すことがあります。 据置きスタンド設置上の留意点

本体の電源プラグは容易に手が届く位置の電源コンセントに接続してください。 機器周囲温度が40℃を超えることがないように空気の流通を確保してください。ディスプレイ本体内部に熱がこもり、故障の原因となることがあります。

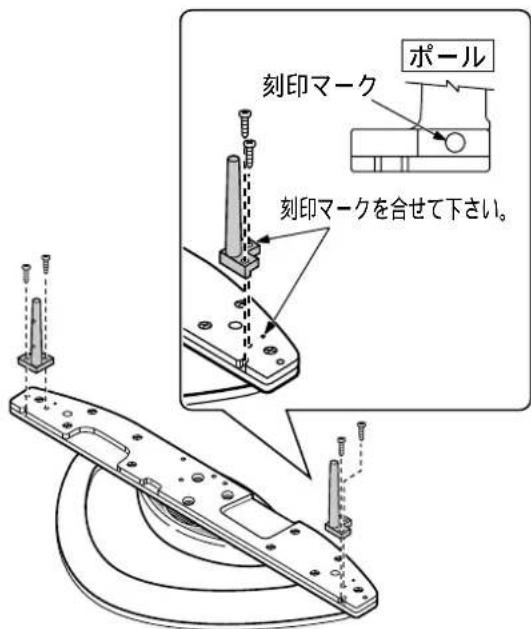

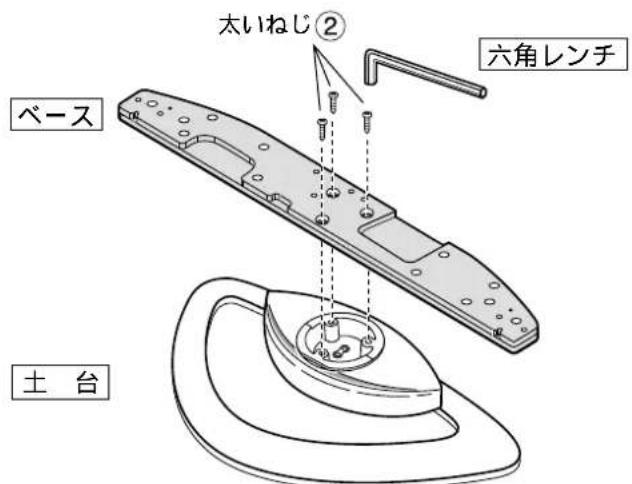

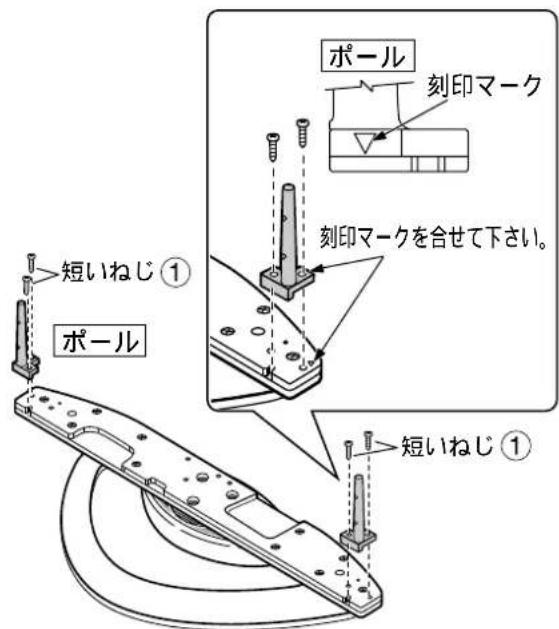

2.ポールを取り付ける 1.土台にベースを取り付ける 太いねじ  （３本）を六角レンチ を 使って、土台にベースを右図のように確 実に固定してください。

を使って、ベース面にポール左右とも下図のように確実に固定してください。

42V型／50V型の場合 37V型の場合

• ベース p. 1
• 短いねじ p. 4
• 太いねじ p. 3
• 長いねじ p. 4
• 土台 p. 1
• ポール p. 2

刻印マークを合せて下さい。刻印マークを合せて下さい。4

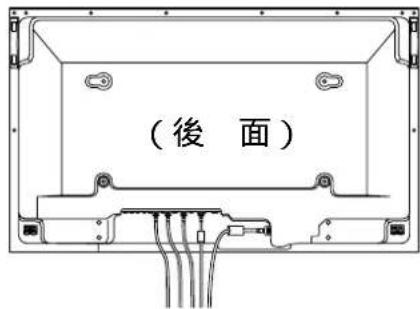

ディスプレイ本体に取り付ける 1.ディスプレイ本体に接続ケーブルを取り付ける

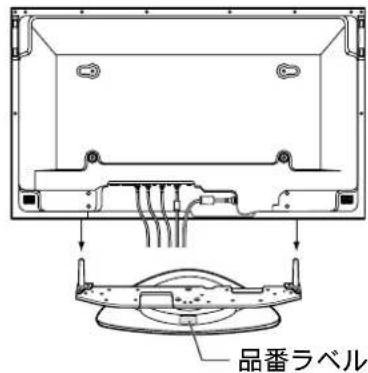

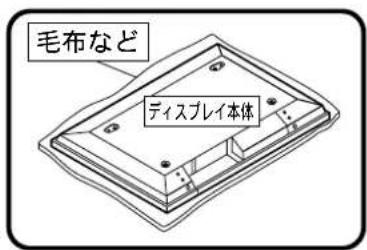

ディスプレイ本体の穴にポールを差し込む 3.ねじで固定する ※ 平らな床や台の上に、きれいな毛布などを敷き、その上にディスプレイ本体前面を置いてください。

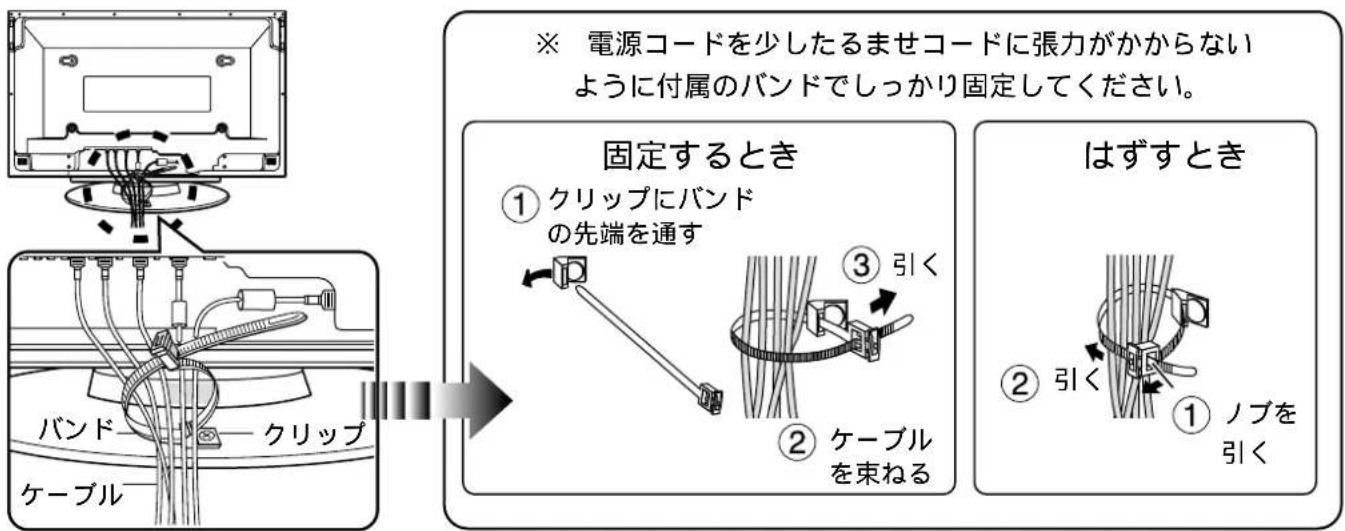

接続ケーブルの処理について ■ プラズマディスプレイに接続された各種ケーブルは、本据置きスタンドに付属 のバンドで束ねてください。 ※ 電源コードを少したるませコードに張力がかからない ように付属のバンドでしっかり固定してください。 クリップにバンドの先端を通す

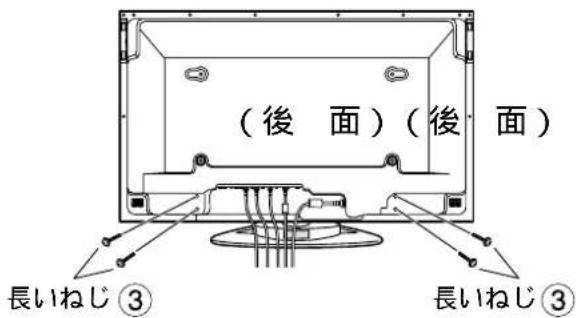

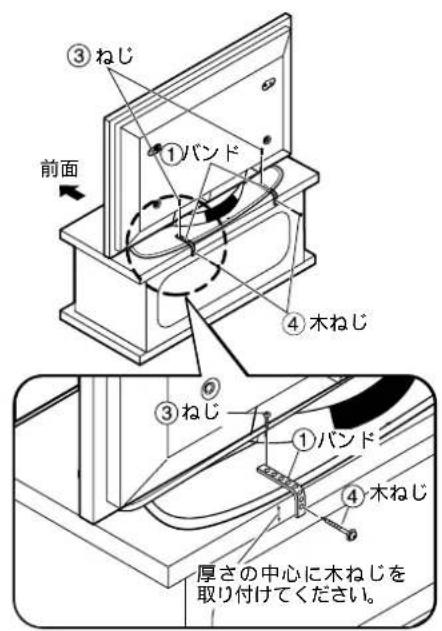

品番ラベルが見えるほうを後側にして、止まる位置まで差し込んでください。長いねじ を使って、しっかり固定してください。※水平で安定した場所で作業してください。5 ■ テレビ台に固定する場合 ■ 壁面に固定する場合

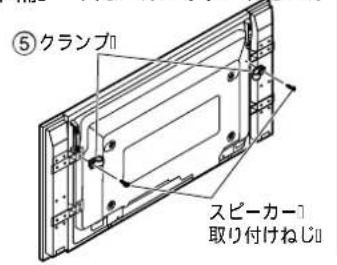

厚さの中心に木ねじを取り付けてください。 クランプ 準備スピーカーあり スピーカーなし 固定方法クランプスピーカー取り付けねじクランプ

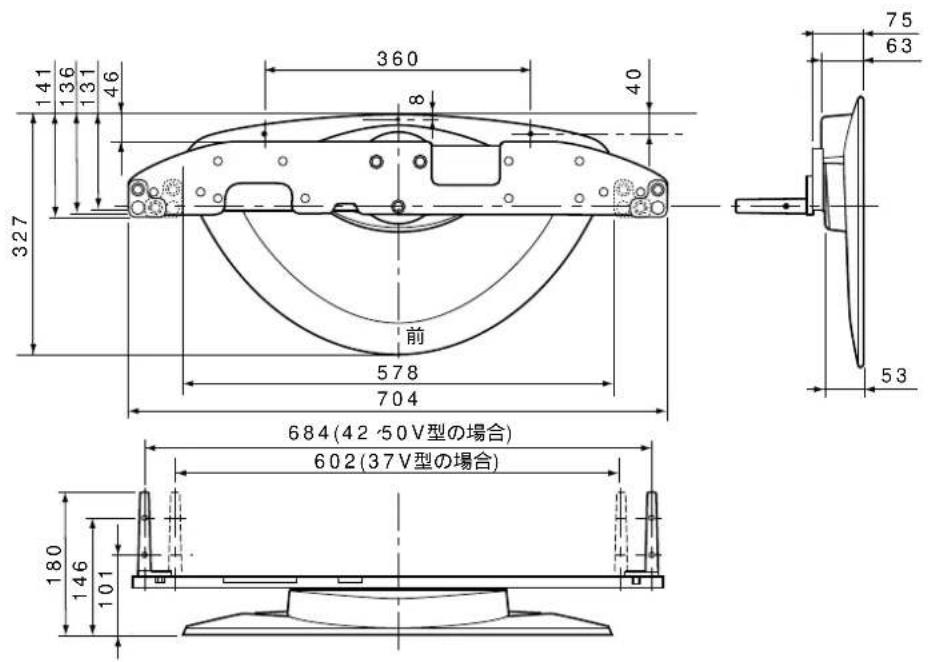

684(42、50V型の場合)602(37V型の場合)

• 単位：mm テレビシステムプロダクツ事業部 〒567-0026 大阪府茨木市松下町1番1号  （0726）22-8181C Matsushita Electric Industrial Co., Ltd.（松下電器産業株式会社） 2002※丈夫なひもや鎖などの市販品をご利用いただき、壁や柱など堅牢部にしっかりと取り付けてください。 黒ねじ p. 2
• 黒ねじ p. 2
• ねじ p. 2
• クランプ p. 4
• 木ねじ p. 2
