GEBRUIKSAANWIJZING TYST10H PANASONIC

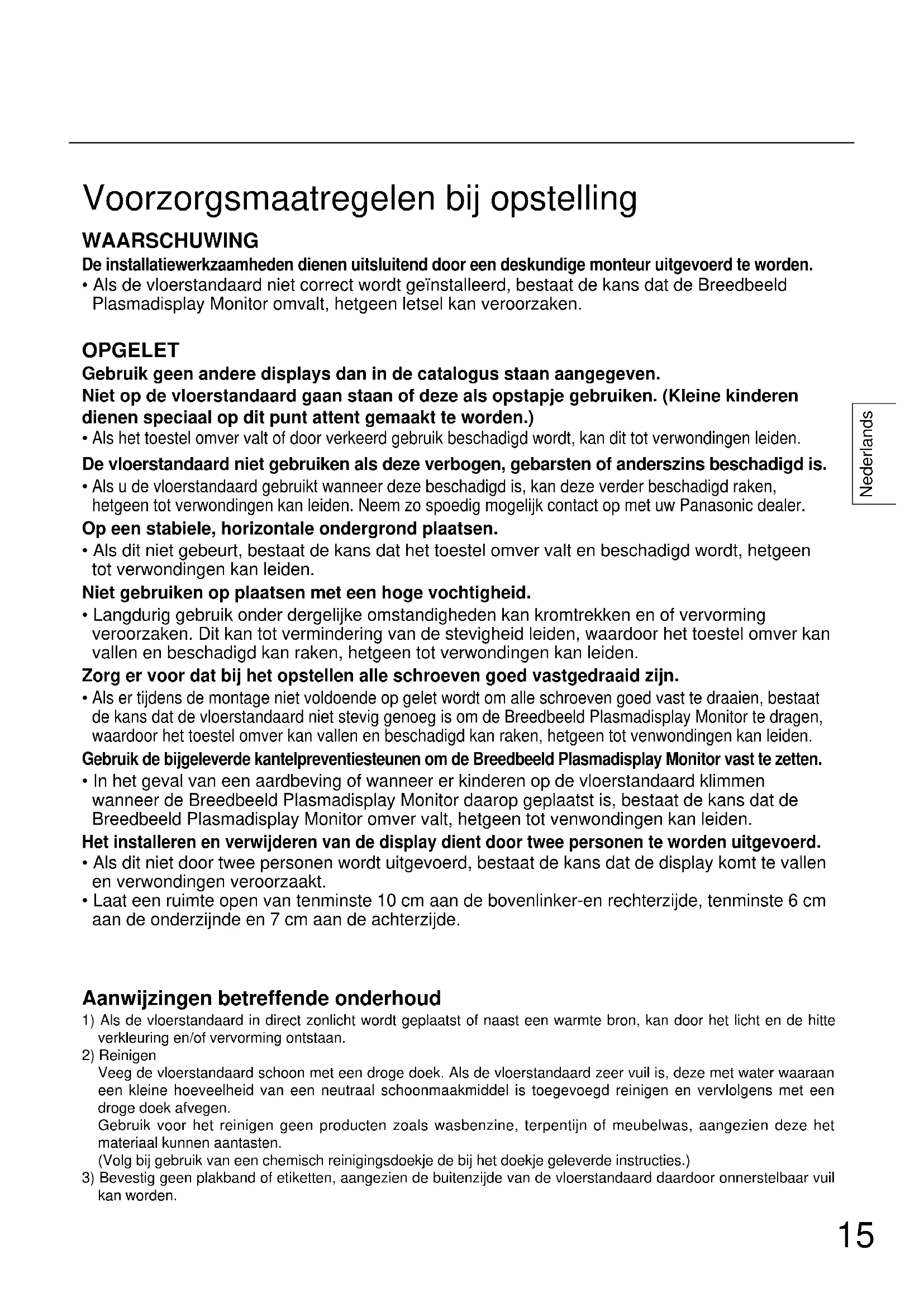

• Als de vloerstandaard niet correct wordt geïnstalleerd, bestaat de kans dat de Breedbeeld Plasmadisplay Monitor omvalt, hetgeen letsel kan veroorzaken. OPGELET Gebruik geen andere displays dan in de catalogus staan aangegeven. Niet op de vloerstandaard gaan staan of deze als opstapje gebruiken. (Kleine kinderen dienen speciaal op dit punt attent gemaakt te worden.)

Als het toestel omver valt of door verkeerd gebruik beschadigd wordt, kan dit tot verwondingen leiden. De vloerstandaard niet gebruiken als deze verbogen, gebarsten of anderszins beschadigd is.

Als u de vloerstandaard gebruikt wanneer deze beschadigd is, kan deze verder beschadigd raken, hetgeen tot verwondingen kan leiden. Neem zo spoedig mogelijk contact op met uw Panasonic dealer. Op een stabiele, horizontale ondergrond plaatsen.

• Als dit niet gebeurt, bestaat de kans dat het toestel omver valt en beschadigd wordt, hetgeen tot verwondingen kan leiden. Niet gebruiken op plaatsen met een hoge vochtigheid.

• Langdurig gebruik onder dergelijke omstandigheden kan kromtrekken en of vervorming veroorzaken. Dit kan tot vermindering van de stevigheid leiden, waardoor het toestel omver kan vallen en beschadigd kan raken, hetgeen tot verwondingen kan leiden. Zorg er voor dat bij het opstellen alle schroeven goed vastgedraaid zijn.

Als er tijdens de montage niet voldoende op gelet wordt om alle schroeven goed vast te draaien, bestaat de kans dat de vloerstandaard niet stevig genoeg is om de Breedbeeld Plasmadisplay Monitor te dragen, waardoor het toestel omver kan vallen en beschadigd kan raken, hetgeen tot venwondingen kan leiden. Gebruik de bijgeleverde kantelpreventiesteunen om de Breedbeeld Plasmadisplay Monitor vast te zetten.

• In het geval van een aardbeving of wanneer er kinderen op de vloerstandaard klimmen wanneer de Breedbeeld Plasmadisplay Monitor daarop geplaatst is, bestaat de kans dat de Breedbeeld Plasmadisplay Monitor omver valt, hetgeen tot venwondingen kan leiden. Het installeren en verwijderen van de display dient door twee personen te worden uitgevoerd.

• Als dit niet door twee personen wordt uitgevoerd, bestaat de kans dat de display komt te vallen en verwondingen veroorzaakt.

• Laat een ruimte open van tenminste 10 cm aan de bovenlinker-en rechterzijde, tenminste 6 cm aan de onderzijnde en 7 cm aan de achterzijde. Aanwijzingen betreffende onderhoud

1) Als de vloerstandaard in direct zonlicht wordt geplaatst of naast een warmte bron, kan door het licht en de hitte

verkleuring en/of vervorming ontstaan.

Veeg de vloerstandaard schoon met een droge doek. Als de vloerstandaard zeer vuil is, deze met water waaraan een kleine hoeveelheid van een neutraal schoonmaakmiddel is toegevoegd reinigen en vervlolgens met een droge doek afvegen. Gebruik voor het reinigen geen producten zoals wasbenzine, terpentijn of meubelwas, aangezien deze het materiaal kunnen aantasten. (Volg bij gebruik van een chemisch reinigingsdoekje de bij het doekje geleverde instructies.)

3) Bevestig geen plakband of etiketten, aangezien de buitenzijde van de vloerstandaard daardoor onnerstelbaar vuil

kan worden.Nederlands

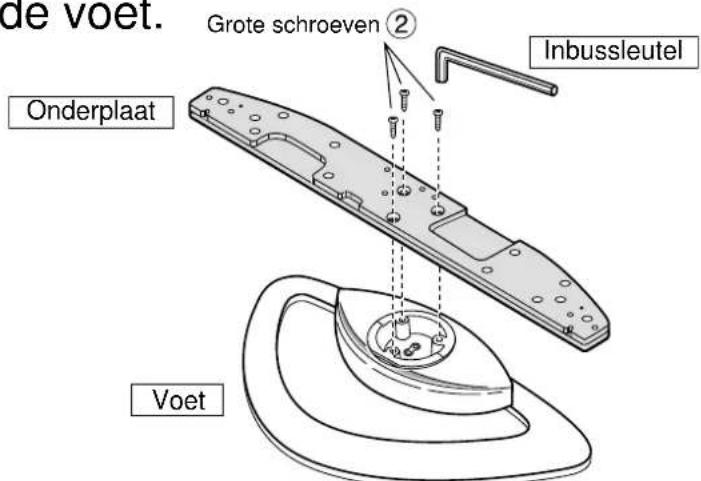

OnderplaatInbussleutel Voet Grote schroeven

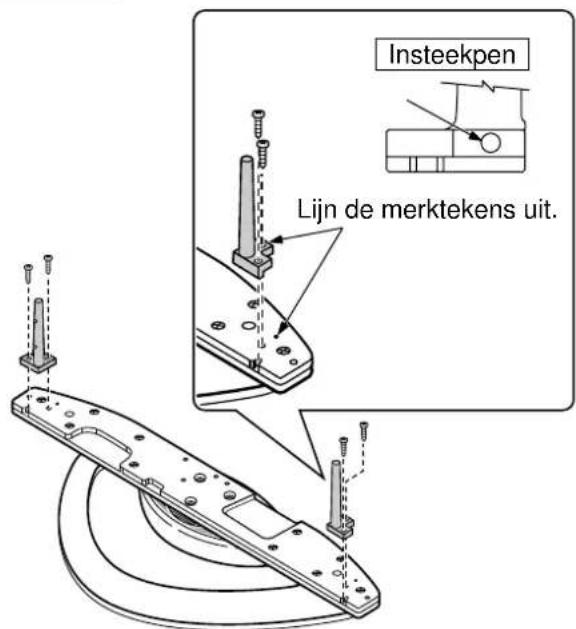

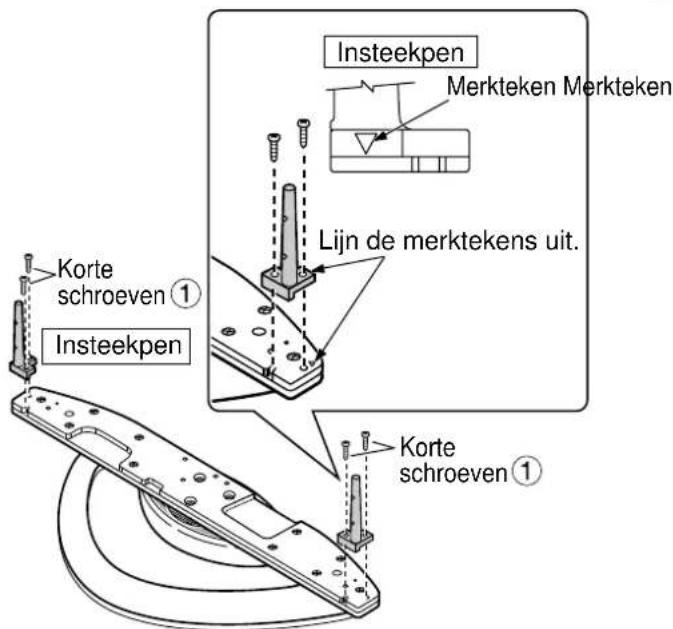

Bevestig de onderplaat op de voet. Maak de onderplaat stevig met degrote schroeven aan de voet vastmet behulp van de inbussleutel ,zoals aangegeven in de afbeeldingrechts hiernaast. Bevestig de linker en rechter insteekpen stevig met de korte schroeven aan de bovenkant van de onderplaat, zoals aangegeven in de bovenstaande afbeelding. Montage van de standaard Voor 42-inch/50-inchVoor 37-inch Montage-onderdelen Onderplaat ...... 1 Korte schroeven

InsteekpenInsteekpenMerkteken MerktekenKorte schroevenKorte schroevenInsteekpenLijn de merktekens uit.Lijn de merktekens uit.Nederlands

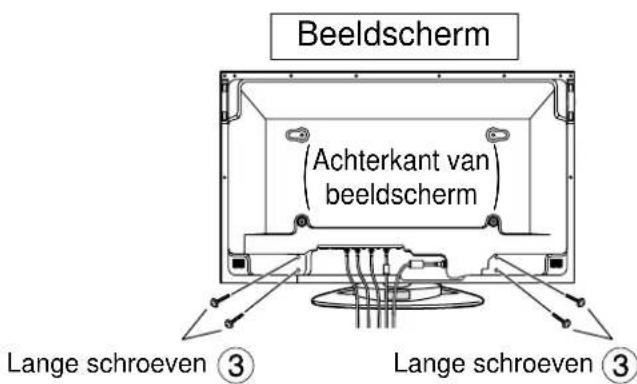

Breng het beeldscherm aan

1. Sluit de aansluitkabels op het beeldscherm aan.

2. Steek de insteekpennen in

de gaten van het beeldscherm.

3. Maak de schroeven vast.

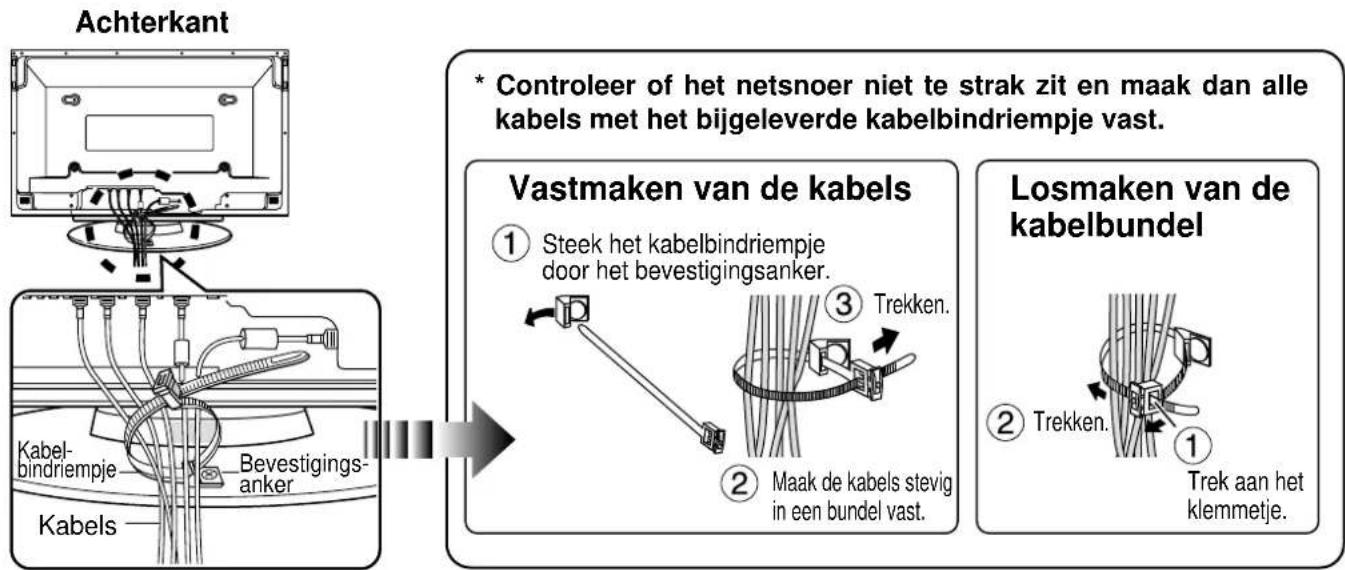

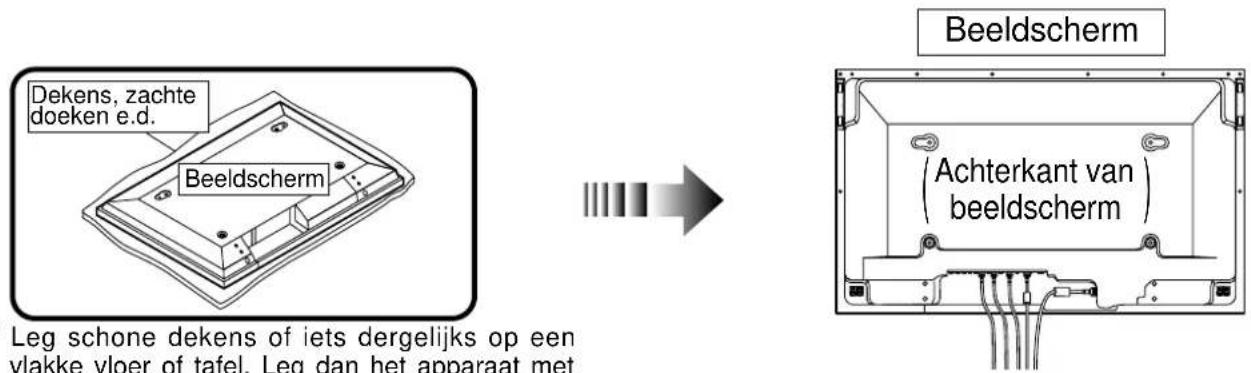

• Leg schone dekens of iets dergelijks op eenvlakke vloer of tafel. Leg dan het apparaat methet scherm naar beneden erop neer.Achterkant vanbeeldschermDekens, zachte doeken e.d.Beeldscherm Aanwijzingen voor het vastmaken van de kabels

Maak alle kabels met het bijgeleverde kabelbindriempje vast aan de PDP-voet.

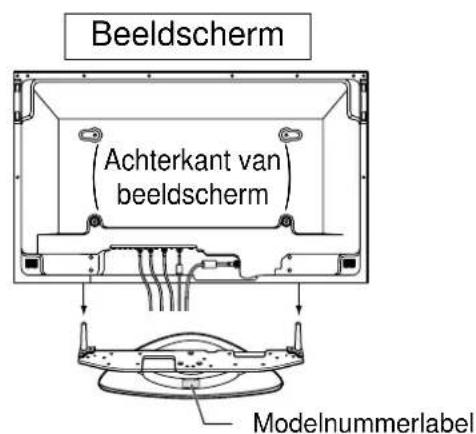

• Controleer of het netsnoer niet te strak zit en maak dan alle kabels met het bijgeleverde kabelbindriempje vast. Vastmaken van de kabels Steek het kabelbindriempje door het bevestigingsanker. Trekken. Maak de kabels stevig in een bundel vast. Losmaken van dekabelbundel Trekken. Trek aan hetklemmetje.BeeldschermKabel-bindriempjeKabels Lange schroeven Modelnummerlabel Beeldscherm Keer de kant van de voet met het modelnummerlabel naar achteren. Druk de pennen volledig in het beeldscherm. Maak de lange schroeven stevig vast.

• Werk op een vlakke en stabiele ondergrond.

Achterkant vanbeeldscherm

Achterkant vanbeeldscherm

Lange schroeven Bevestigings-ankerBeeldscherm18 Nederlands

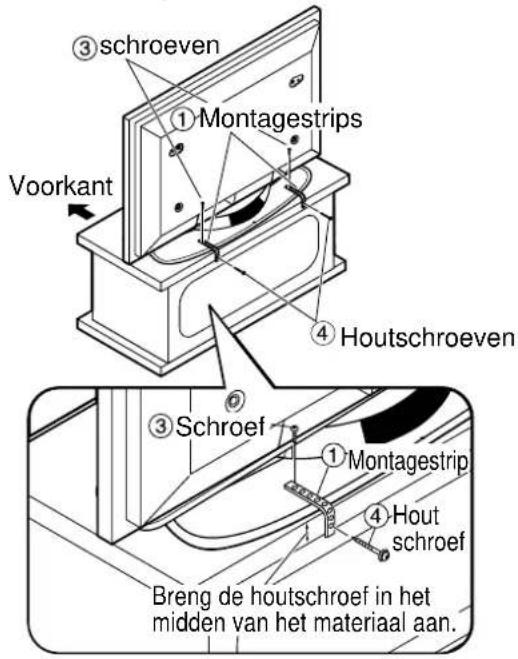

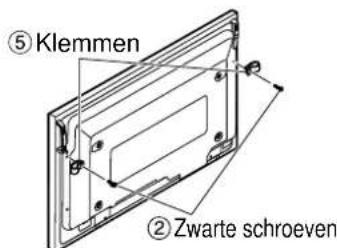

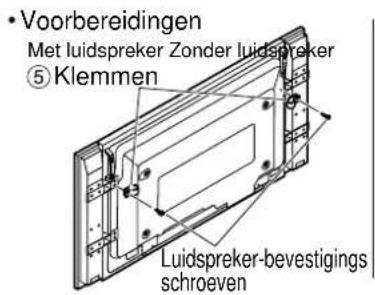

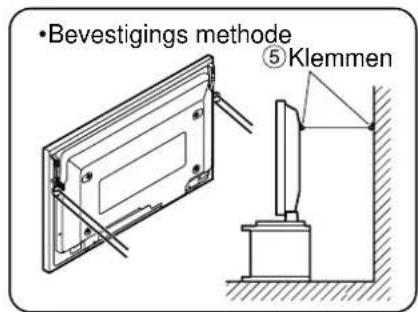

Bevestigen aan een TV-standaard ■ Bevestigen aan een muur VoorkantSchroefMontagestrip Hout schroefBreng de houtschroef in het midden van het materiaal aan.HoutschroevenschroevenMontagestrips KlemmenVoorbereidingenBevestigings methodeMet luidspreker Zonder luidsprekerZwarte schroevenKlemmenKlemmenLuidspreker-bevestigingsschroeven Vorderseite Vorderseite Voorkant Voorkant Voorkant

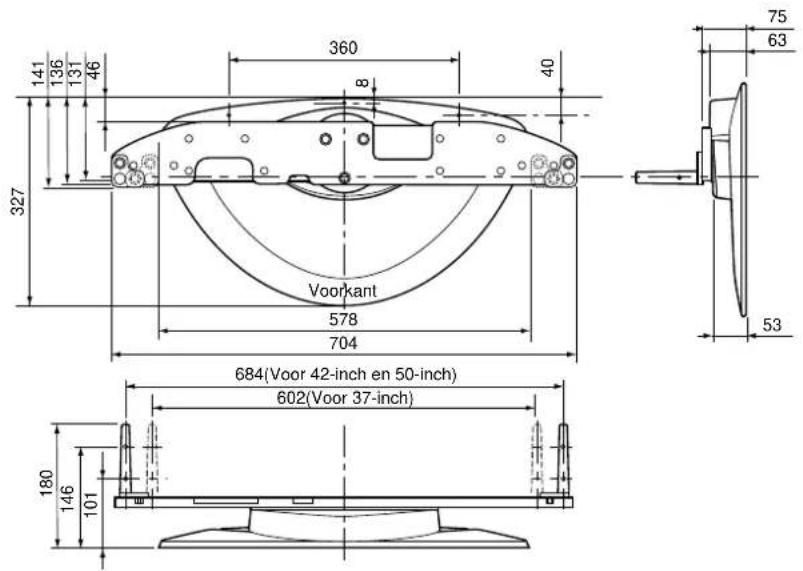

Schroeven...2 Klemmen.....4 C Matsushita Electric Industrial Co., Ltd. 2002 Vastmaken van het beeldscherm om omvallen te voorkomen Afmetingen

Bevestig stevig met los verkrijgbaar montagemateriaal zoals een touw of ketting van voldoende sterkte aan een muur, wand of pilaar. Matsushita Electric Industrial Co., Ltd Web Site : http://www.panasonic.co.jp/global/Italiano
