BEDIENUNGSANLEITUNG TYST10H PANASONIC

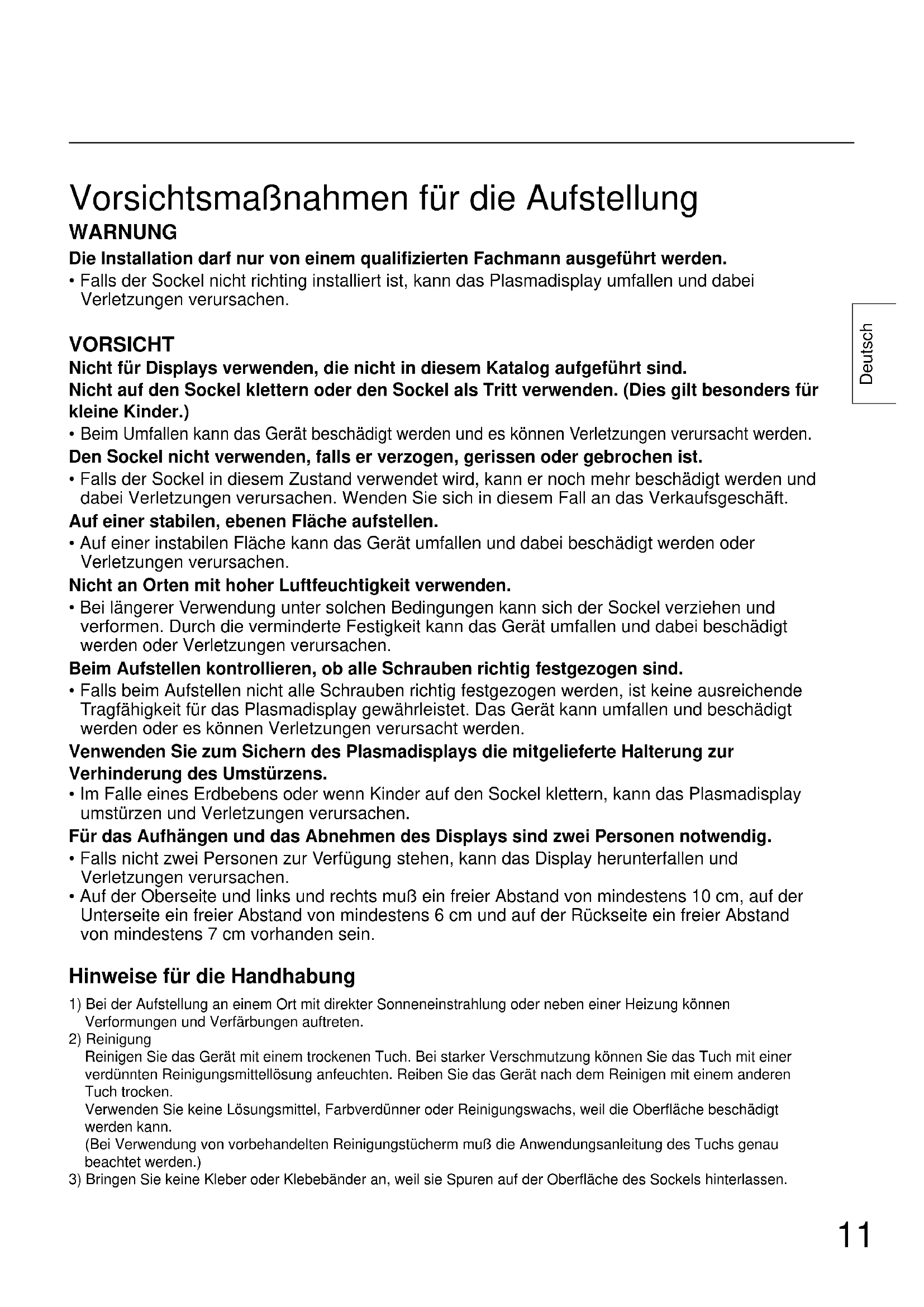

Vorsichtsmaßnahmen für die Aufstellung WARNUNG Die Installation darf nur von einem qualifizierten Fachmann ausgeführt werden.

• Falls der Sockel nicht richting installiert ist, kann das Plasmadisplay umfallen und dabei Verletzungen verursachen. VORSICHT Nicht für Displays verwenden, die nicht in diesem Katalog aufgeführt sind. Nicht auf den Sockel klettern oder den Sockel als Tritt verwenden. (Dies gilt besonders für kleine Kinder.)

Beim Umfallen kann das Gerät beschädigt werden und es können Verletzungen verursacht werden. Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

• Falls der Sockel in diesem Zustand verwendet wird, kann er noch mehr beschädigt werden und dabei Verletzungen verursachen. Wenden Sie sich in diesem Fall an das Verkaufsgeschäft. Auf einer stabilen, ebenen Fläche aufstellen.

• Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen. Nicht an Orten mit hoher Luftfeuchtigkeit verwenden.

• Bei längerer Verwendung unter solchen Bedingungen kann sich der Sockel verziehen und verformen. Durch die verminderte Festigkeit kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen. Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

• Falls beim Aufstellen nicht alle Schrauben richtig festgezogen werden, ist keine ausreichende Tragfähigkeit für das Plasmadisplay gewährleistet. Das Gerät kann umfallen und beschädigt werden oder es können Verletzungen verursacht werden. Venwenden Sie zum Sichern des Plasmadisplays die mitgelieferte Halterung zur Verhinderung des Umstürzens.

• Im Falle eines Erdbebens oder wenn Kinder auf den Sockel klettern, kann das Plasmadisplay umstürzen und Verletzungen verursachen. Für das Aufhängen und das Abnehmen des Displays sind zwei Personen notwendig.

• Falls nicht zwei Personen zur Verfügung stehen, kann das Display herunterfallen und Verletzungen verursachen.

• Auf der Oberseite und links und rechts muß ein freier Abstand von mindestens 10 cm, auf der Unterseite ein freier Abstand von mindestens 6 cm und auf der Rückseite ein freier Abstand von mindestens 7 cm vorhanden sein. Hinweise für die Handhabung

1) Bei der Aufstellung an einem Ort mit direkter Sonneneinstrahlung oder neben einer Heizung können

Verformungen und Verfärbungen auftreten.

Reinigen Sie das Gerät mit einem trockenen Tuch. Bei starker Verschmutzung können Sie das Tuch mit einer verdünnten Reinigungsmittellösung anfeuchten. Reiben Sie das Gerät nach dem Reinigen mit einem anderen Tuch trocken. Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann. (Bei Verwendung von vorbehandelten Reinigungstücherm muß die Anwendungsanleitung des Tuchs genau beachtet werden.)

3) Bringen Sie keine Kleber oder Klebebänder an, weil sie Spuren auf der Oberfläche des Sockels hinterlassen.12

Deutsch BasisSechskantschlüsselStandGroße Schrauben

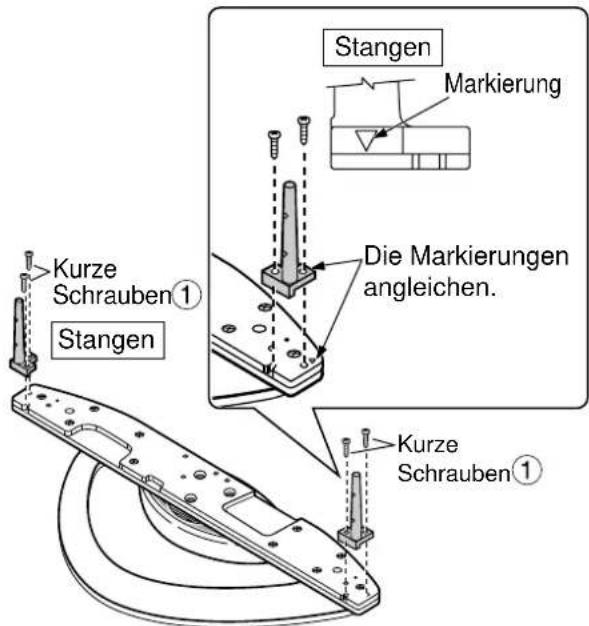

2. Die Stangen anbringen.

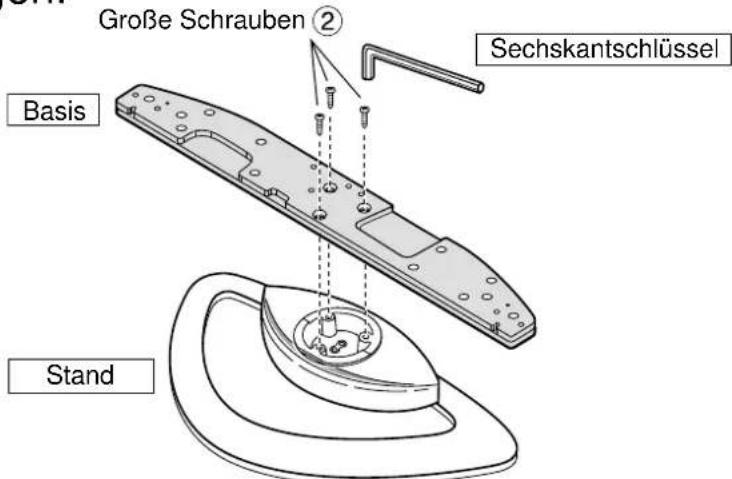

1. Die Basis am Stand anbringen.

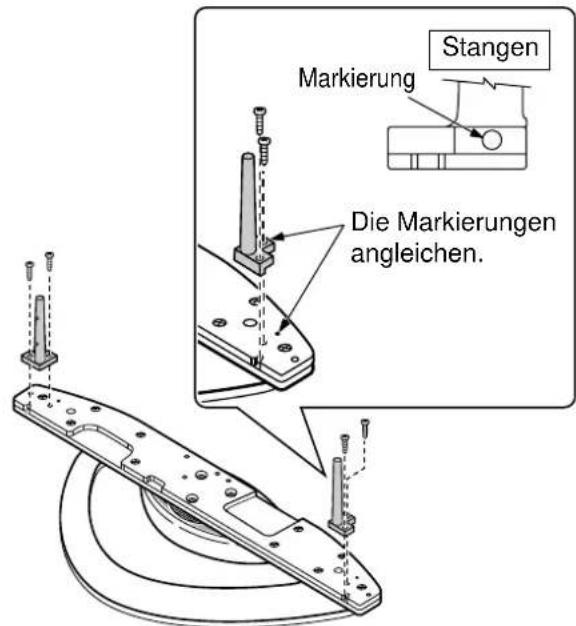

• Mit dem Sechskantschlüssel die Basismit den großen Schrauben fest amStand wie in der Abbildung rechts gezeigtanbringen. Die linke und rechte Stange an der Oberfläche der Basis mit den kurzen Schrauben wie oben gezeigt sicher anbringen. Zusammenbau des Standes Für 40-Zoll/50-Zoll Für 37-Zoll Bauteile für den Zusammenbau Basis p. 1
• Kurze Schrauben p. 4
• Große Schrauben p. 3
• Lange Schrauben p. 4
• Stand p. 1
• Stangen p. 2
• Sechskantschlüssel p. 1
• Klemmstreifen StangenStangenMarkierungStangenMarkierungKurze SchraubenKurze SchraubenDie Markierungen angleichen.Die Markierungen angleichen.13 Deutsch An der Konsole anbringen p. 1

1. Die Verbindungskabel am Display anschließen.

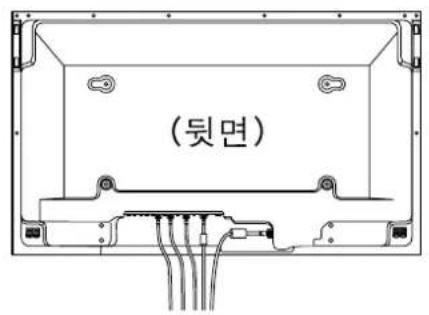

Ansicht der Rückseite

Die Stangen in die Öffnungen der Konsole einsetzen.

3. Mit den Schrauben

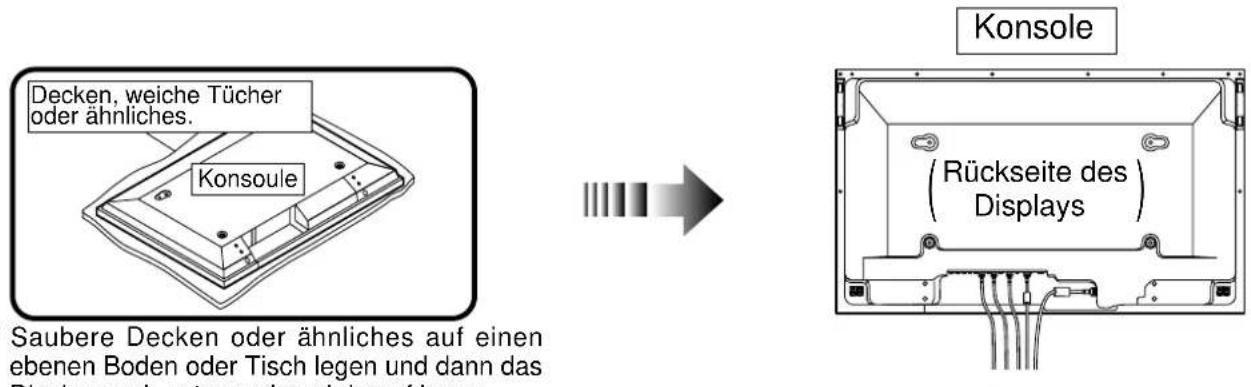

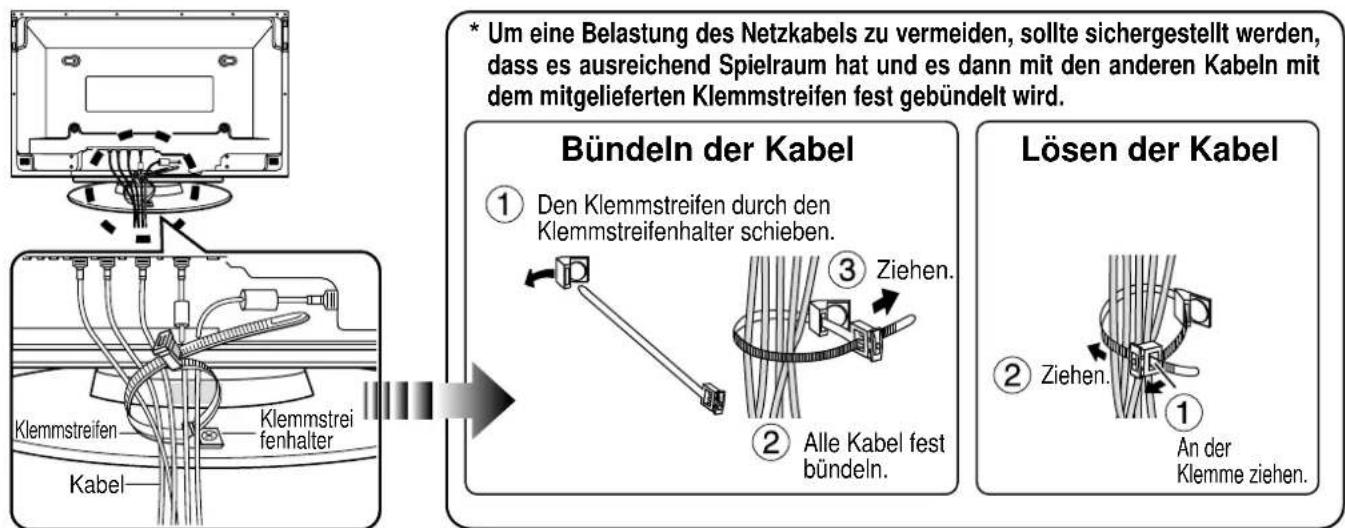

• Saubere Decken oder ähnliches auf einenebenen Boden oder Tisch legen und dann dasDisplay nach unten weisend darauf legen.Decken, weiche Tücheroder ähnliches.KonsouleHinweise zum Bündeln der Kabel

Alle Kabel an der PDP-Basis mit dem mitgelieferten Klemmstreifen bündeln.

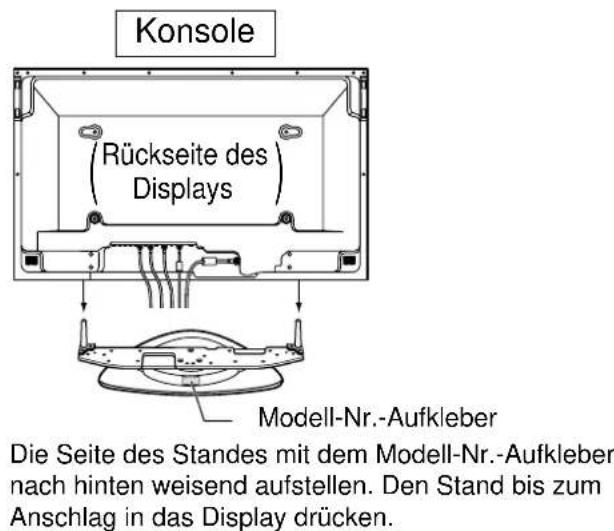

Um eine Belastung des Netzkabels zu vermeiden, sollte sichergestellt werden, dass es ausreichend Spielraum hat und es dann mit den anderen Kabeln mit dem mitgelieferten Klemmstreifen fest gebündelt wird. Bündeln der Kabel Den Klemmstreifen durch den Klemmstreifenhalter schieben. Ziehen. Alle Kabel fest bündeln. Lösen der Kabel Ziehen. An der Klemme ziehen. Konsole KlemmstreifenKabelKlemmstreifenhalter Lange Schrauben Lange Schrauben Modell-Nr.-Aufkleber Die Seite des Standes mit dem Modell-Nr.-Aufkleber nach hinten weisend aufstellen. Den Stand bis zum Anschlag in das Display drücken. Rückseite desDisplays Rückseite desDisplays

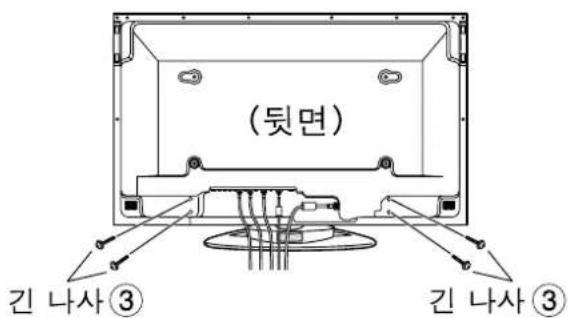

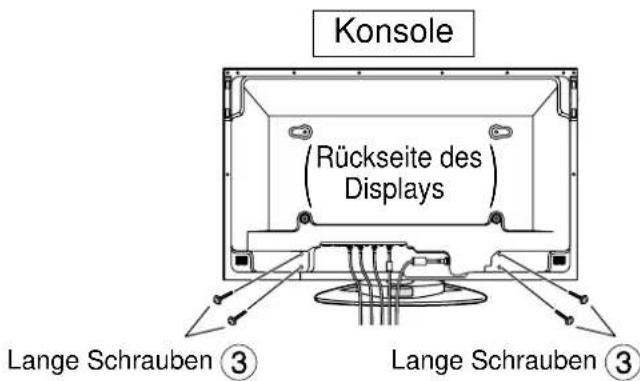

Mit den langen Schrauben sicher befestigen.

• Den Zusammenbau auf einer ebenen und stabilen Oberfläche ausführen. Konsole Rückseite desDisplays

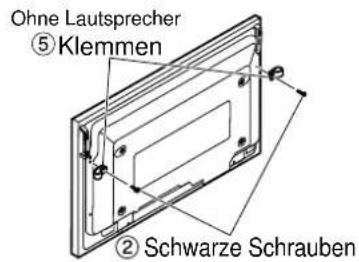

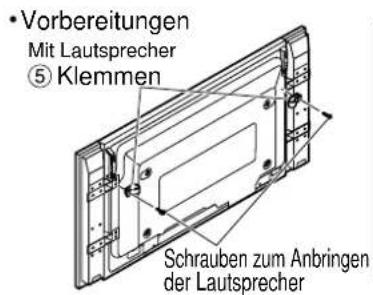

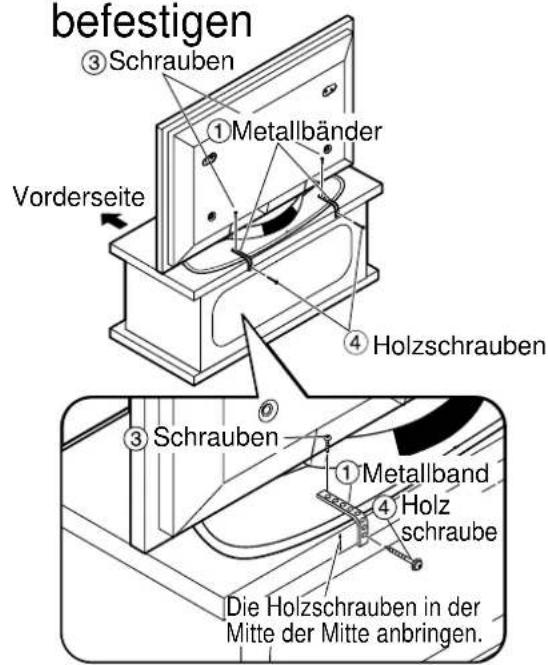

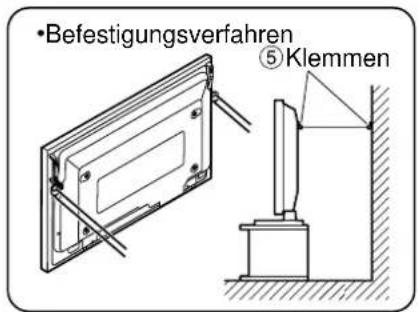

Auf einem Fernsehschrank befestigen ■ Befestigung an einer Wand VorderseiteSchraubenSchraubenMetallbänderMetallband Holz schraubeDie Holzschrauben in der Mitte der Mitte anbringen.Holzschrauben KlemmenVorbereitungenBefestigungsverfahrenMit LautsprecherOhne LautsprecherSchwarze SchraubenKlemmenKlemmen Schrauben zum Anbringen der Lautsprecher Bauteile für den Zusammenbau Schwarze Schrauben

Schrauben...2 Klemmen.....4 Die Konsole sichern, um Umkippen zu verhindern Vorderseite Vorderseite Vorderseite

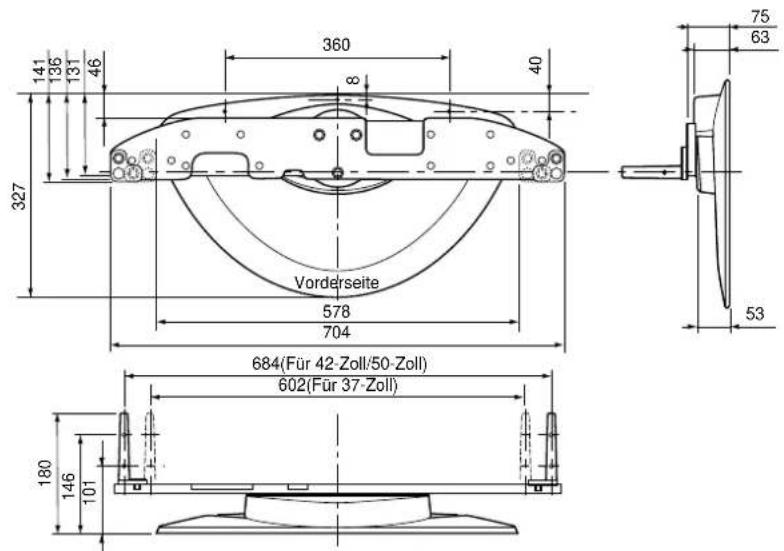

684(Für 42-Zoll/50-Zoll)602(Für 37-Zoll) Einheit: mmC Matsushita Electric Industrial Co., Ltd. 2002 Abmessungen
