BRUGSANVISNING TYST10H PANASONIC

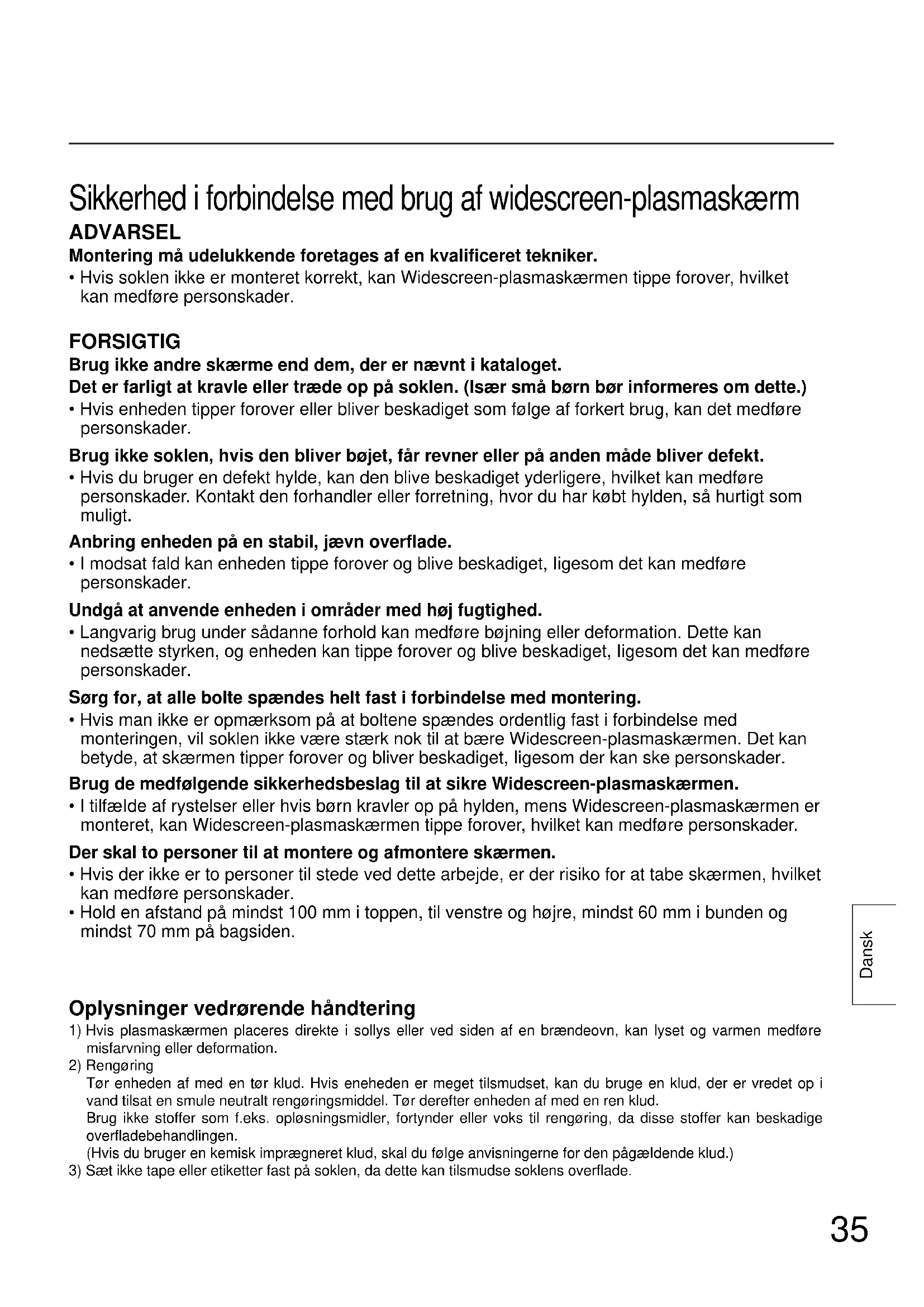

• Hvis soklen ikke er monteret korrekt, kan Widescreen-plasmaskærmen tippe forover, hvilket kan medføre personskader. FORSIGTIG Brug ikke andre skærme end dem, der er nævnt i kataloget. Det er farligt at kravle eller træde op på soklen. (Især små børn bør informeres om dette.)

• Hvis enheden tipper forover eller bliver beskadiget som følge af forkert brug, kan det medføre personskader. Brug ikke soklen, hvis den bliver bøjet, får revner eller på anden måde bliver defekt.

• Hvis du bruger en defekt hylde, kan den blive beskadiget yderligere, hvilket kan medføre personskader. Kontakt den forhandler eller forretning, hvor du har købt hylden, så hurtigt som muligt. Anbring enheden på en stabil, jævn overflade.

• I modsat fald kan enheden tippe forover og blive beskadiget, Iigesom det kan medføre personskader. Undgå at anvende enheden i områder med høj fugtighed.

• Langvarig brug under sådanne forhold kan medføre bøjning eller deformation. Dette kan nedsætte styrken, og enheden kan tippe forover og blive beskadiget, Iigesom det kan medføre personskader. Sørg for, at alle bolte spændes helt fast i forbindelse med montering.

• Hvis man ikke er opmærksom på at boltene spændes ordentlig fast i forbindelse med monteringen, vil soklen ikke være stærk nok til at bære Widescreen-plasmaskærmen. Det kan betyde, at skærmen tipper forover og bliver beskadiget, Iigesom der kan ske personskader. Brug de medfølgende sikkerhedsbeslag til at sikre Widescreen-plasmaskærmen.

• I tilfæIde af rystelser eller hvis børn kravler op på hylden, mens Widescreen-plasmaskærmen er monteret, kan Widescreen-plasmaskærmen tippe forover, hvilket kan medføre personskader. Der skal to personer til at montere og afmontere skærmen.

• Hvis der ikke er to personer til stede ved dette arbejde, er der risiko for at tabe skærmen, hvilket kan medføre personskader.

• Hold en afstand på mindst 100 mm i toppen, til venstre og højre, mindst 60 mm i bunden og mindst 70 mm på bagsiden. Oplysninger vedrørende håndtering

1) Hvis plasmaskærmen placeres direkte i sollys eller ved siden af en brændeovn, kan lyset og varmen medføre

Tør enheden af med en tør klud. Hvis eneheden er meget tilsmudset, kan du bruge en klud, der er vredet op i vand tilsat en smule neutralt rengøringsmiddel. Tør derefter enheden af med en ren klud. Brug ikke stoffer som f.eks. opløsningsmidler, fortynder eller voks til rengøring, da disse stoffer kan beskadige overfladebehandlingen. (Hvis du bruger en kemisk imprægneret klud, skal du følge anvisningerne for den pågæIdende klud.)

3) Sæt ikke tape eller etiketter fast på soklen, da dette kan tilsmudse soklens overflade.

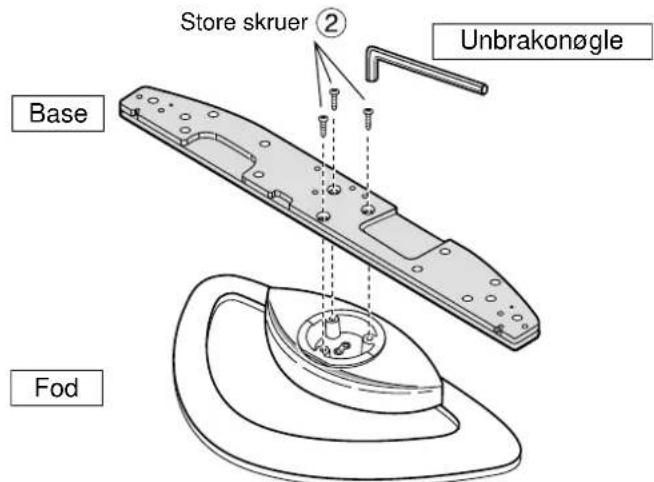

1. Sæt basen på foden

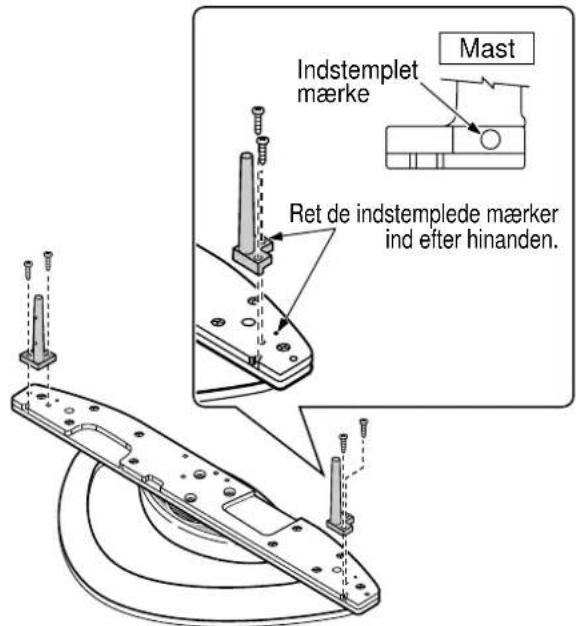

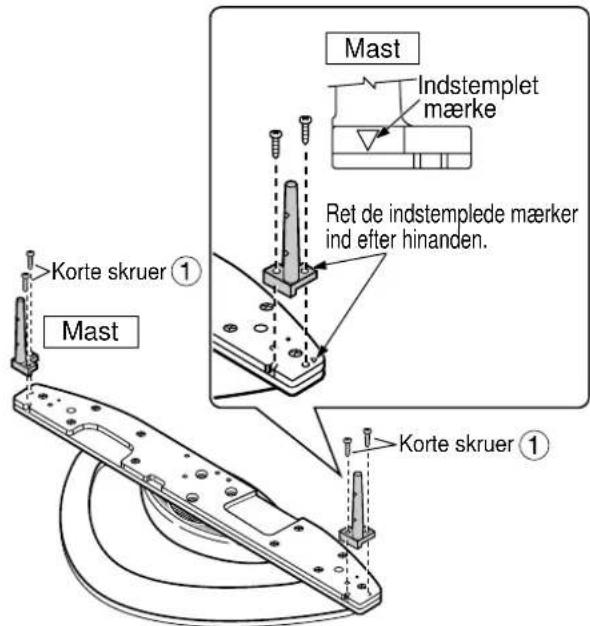

• Anvend unbrakonøglen til forsvarligt atfastgøre basen til foden med de storeskruer som illustreret i diagrammet tilvenstre. Fastgør omhyggeligt både venstre og højre mast til topoverfladen af basen som vist ovenfor og med anvendelser af korte skruer . Samling af soklen For 42-tommer / 50-tommer For 37-tommer Dele til samling Base p. 1
• Korte skruer p. 4
• Store skruer p. 3
• Lange skruer p. 4
• Fod p. 1
• Master p. 2
• Unbrakonøgle p. 1
• Fastgøringsbånd Mast Mast Mast Indstemplet mærkeIndstempletmærkeKorte skruerKorte skruerRet de indstemplede mærkerind efter hinanden.Ret de indstemplede mærkerind efter hinanden.Dansk p. 1

Sæt skærmkonsollen på

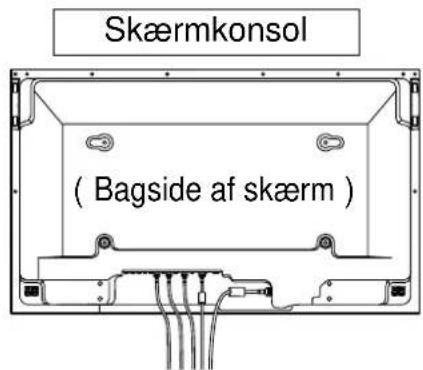

1. Tilslut forbindelseskablerne til skærmen.

2. Før masterne ind i hullerne i

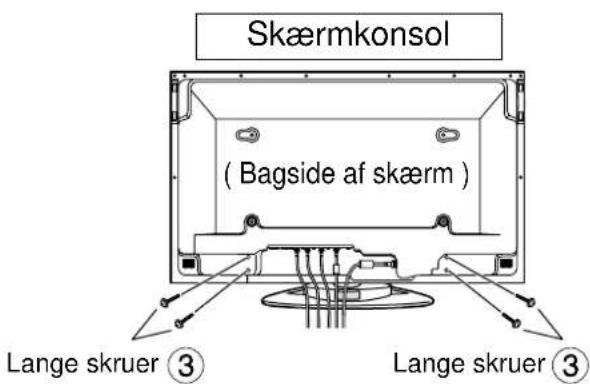

3. Fastgør med skruer

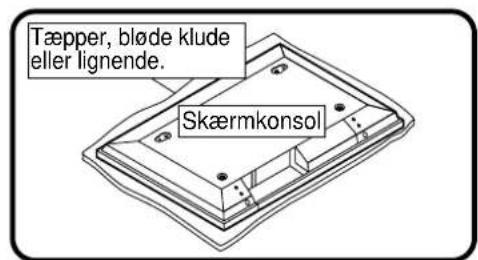

• Anbring rene tæpper eller lignende på et vandretgulv eller bord, og anbring skærmen vendt nedadoven på dem. Bagside af skærm Tæpper, bløde kludeeller lignende.Skærmkonsol Instruktioner for fastgøringsbånd

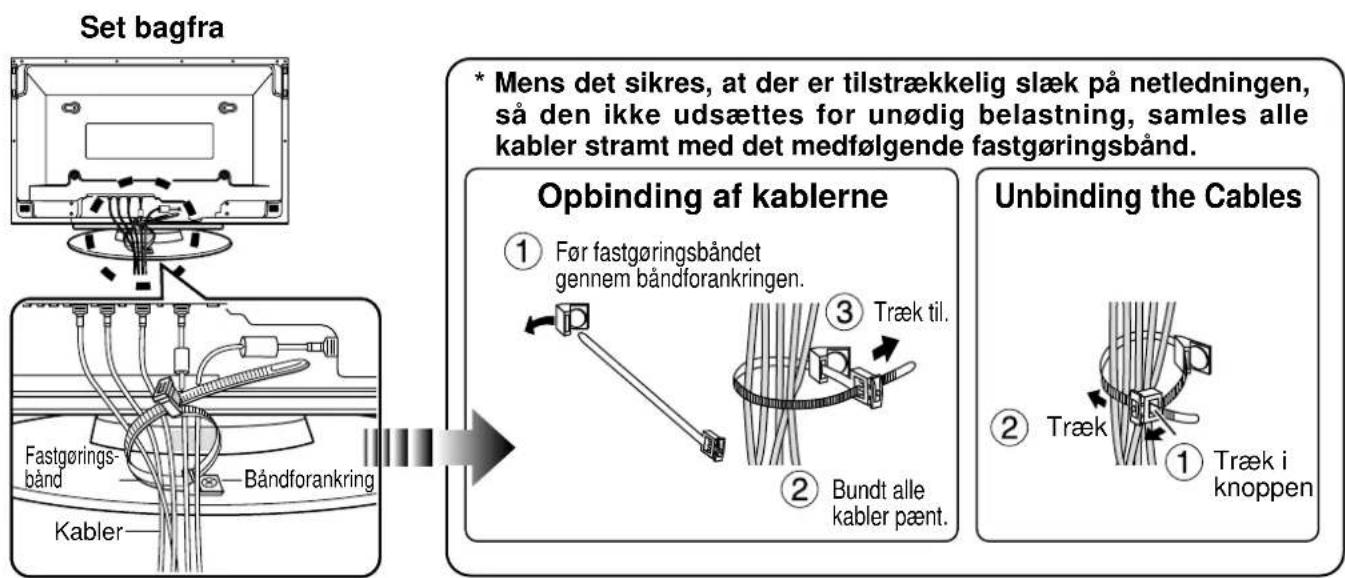

• Mens det sikres, at der er tilstrækkelig slæk på netledningen, så den ikke udsættes for unødig belastning, samles alle kabler stramt med det medfølgende fastgøringsbånd. Opbinding af kablerne Før fastgøringsbåndet gennem båndforankringen. Træk til. Bundt alle kabler pænt. Unbinding the Cables Træk Træk i knoppen SkærmkonsolFastgørings-båndKabler Lange skruer Model nr. mærkat Skærmkonsol Anbring den side af foden med model nr. mærkaten bagud. Skub enheden ind i skærmen, indtil den ikke kan komme længere. Fastgør omhyggeligt med lange skruer .

• Udfør arbejdet på en jævn og stabil overflade. ( Bagside af skærm )( Bagside af skærm )Skærmkonsol Lange skruer Båndforankring38 Dansk

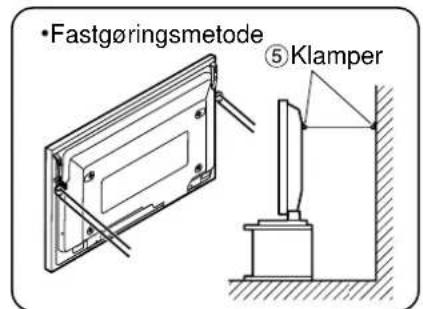

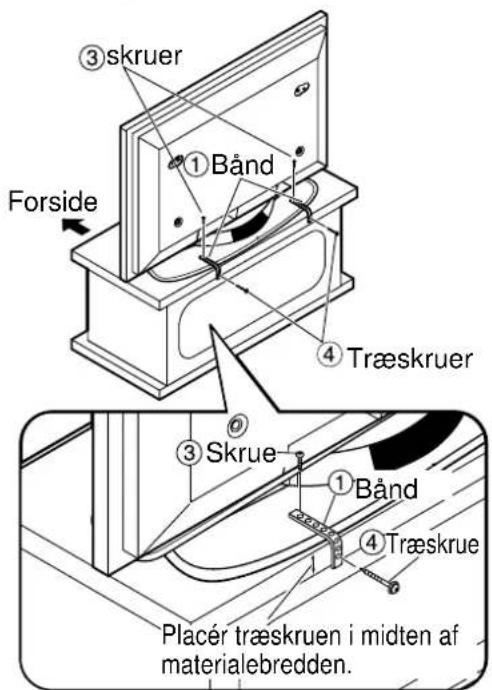

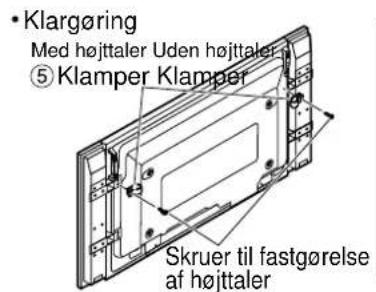

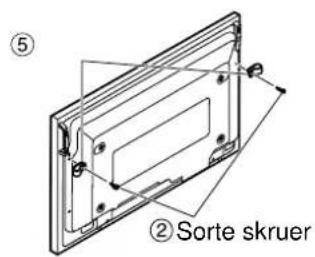

Fastgørelse til TV-sokkel ■ Fastgørelse til en væg Forside Skrue skruer Bånd Bånd Træskrue Placér træskruen i midten af materialebredden. Træskruer KlamperKlargøringFastgøringsmetodeMed højttaler Uden højttalerSorte skruerKlamper Klamper Skruer til fastgørelse af højttaler

Fastgør omhyggeligt til en en væg, stolpe eller lignende solid struktur ved hjælp af en tilstrækkelig stærk snor eller kæde, der indkøbes særskilt. Matsushita Electric Industrial Co., Ltd Web Site : http://www.panasonic.co.jp/global/3940414243444546
