MANUALE UTENTE TYST10H PANASONIC

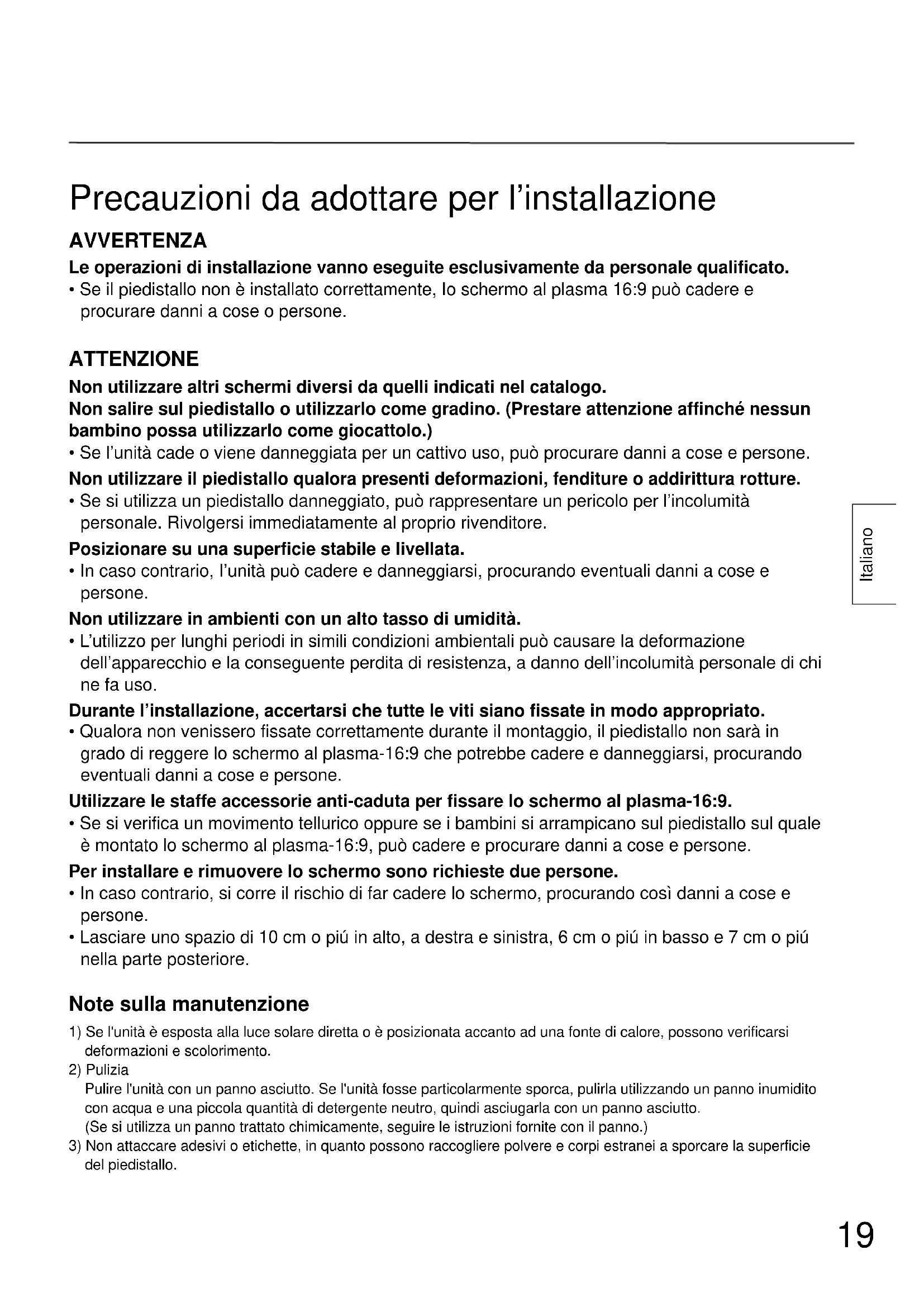

Precauzioni da adottare per l’installazione AVVERTENZA Le operazioni di installazione vanno eseguite esclusivamente da personale qualificato.

• Se il piedistallo non è installato correttamente, Io schermo al plasma 16:9 può cadere e procurare danni a cose o persone. ATTENZIONE Non utilizzare altri schermi diversi da quelli indicati nel catalogo. Non salire sul piedistallo o utilizzarlo come gradino. (Prestare attenzione affinché nessun bambino possa utilizzarlo come giocattolo.)

• Se l’unità cade o viene danneggiata per un cattivo uso, può procurare danni a cose e persone. Non utilizzare il piedistallo qualora presenti deformazioni, fenditure o addirittura rotture.

• Se si utilizza un piedistallo danneggiato, può rappresentare un pericolo per l’incolumità personale. Rivolgersi immediatamente al proprio rivenditore. Posizionare su una superficie stabile e livellata.

• In caso contrario, I’unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone. Non utilizzare in ambienti con un alto tasso di umidità.

• L’utilizzo per lunghi periodi in simili condizioni ambientali può causare la deformazione dell’apparecchio e la conseguente perdita di resistenza, a danno dell’incolumità personale di chi ne fa uso. Durante l’installazione, accertarsi che tutte le viti siano fissate in modo appropriato.

• Qualora non venissero fissate correttamente durante il montaggio, il piedistallo non sarà in grado di reggere lo schermo al plasma-16:9 che potrebbe cadere e danneggiarsi, procurando eventuali danni a cose e persone. Utilizzare le staffe accessorie anti-caduta per fissare lo schermo al plasma-16:9.

• Se si verifica un movimento tellurico oppure se i bambini si arrampicano sul piedistallo sul quale è montato lo schermo al plasma-16:9, può cadere e procurare danni a cose e persone. Per installare e rimuovere lo schermo sono richieste due persone.

• In caso contrario, si corre il rischio di far cadere lo schermo, procurando così danni a cose e persone.

• Lasciare uno spazio di 10 cm o piú in alto, a destra e sinistra, 6 cm o piú in basso e 7 cm o piú nella parte posteriore. Note sulla manutenzione

1) Se l'unità è esposta alla luce solare diretta o è posizionata accanto ad una fonte di calore, possono verificarsi

deformazioni e scolorimento.

Pulire l'unità con un panno asciutto. Se l'unità fosse particolarmente sporca, pulirla utilizzando un panno inumidito con acqua e una piccola quantità di detergente neutro, quindi asciugarla con un panno asciutto. (Se si utilizza un panno trattato chimicamente, seguire le istruzioni fornite con il panno.)

3) Non attaccare adesivi o etichette, in quanto possono raccogliere polvere e corpi estranei a sporcare la superficie

del piedistallo.20 Italiano Base Chiave esagonale per viti ad esagono incassatoPiedestalloViti grosse

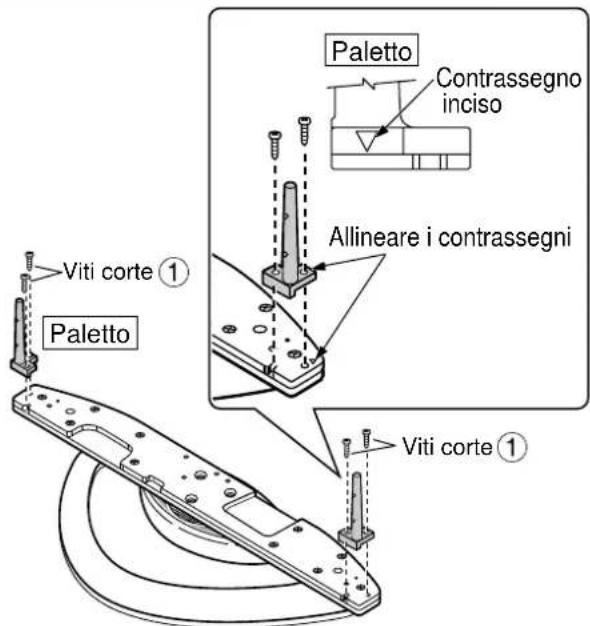

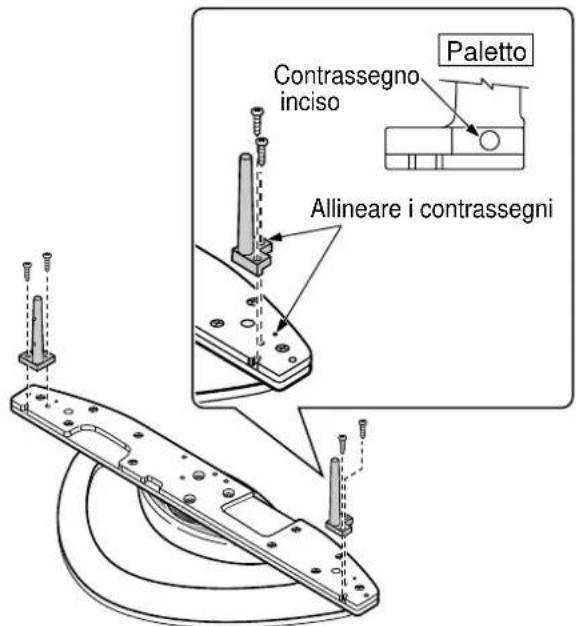

2. Montaggio dei paletti

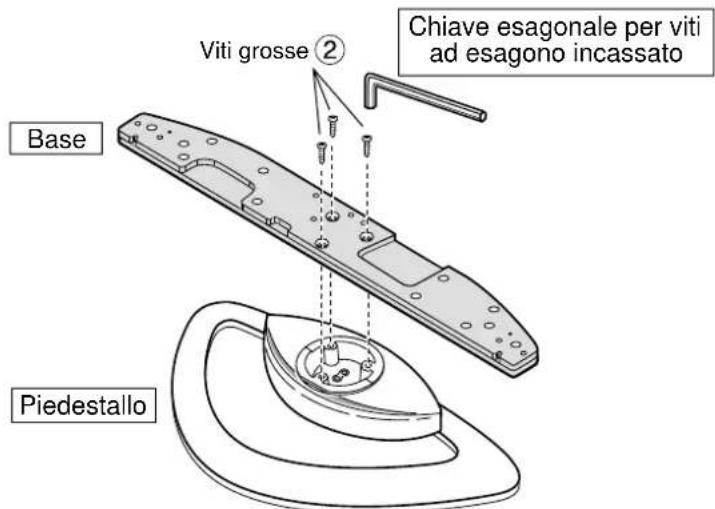

1. Montaggio della base sul

• piedestallo Per mezzo delle viti grosse e utilizzandola chiave esagonale fissare saldamentela base al piedestallo come indicato nellafigura a lato. Fissare saldamente i paletti sinistro e destro sulla parte superiore della base per mezzo delle viti corte , come indicato in figura. Montaggio del supporto Per apparecchi da 42 o da 50 pollici Per apparecchi da 37 pollici Pezzi per il montaggio Base p. 1
• Viti corte p. 4
• Viti grosse p. 3
• Viti lunghe p. 4
• Piedestallo p. 1
• Paletti p. 2
• Chiave esagonale perviti ad esagono incassato p. 1
• Fascetta PalettoPalettoPalettoContrassegno incisoContrassegno incisoViti corteViti corteAllineare i contrassegniAllineare i contrassegniItaliano p. 1

Montaggio sul corpo dello schermo

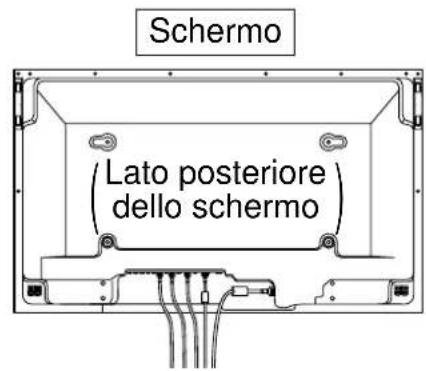

1. Collegare i cavi allo schermo

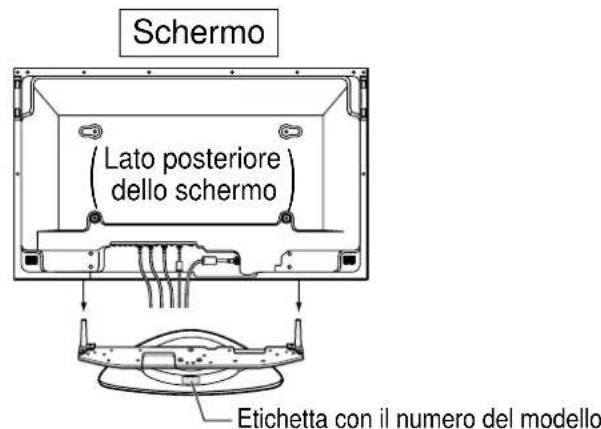

2. Inserire i paletti negli appositi

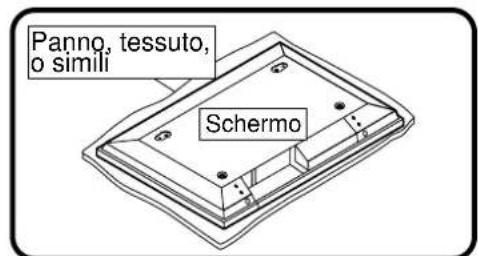

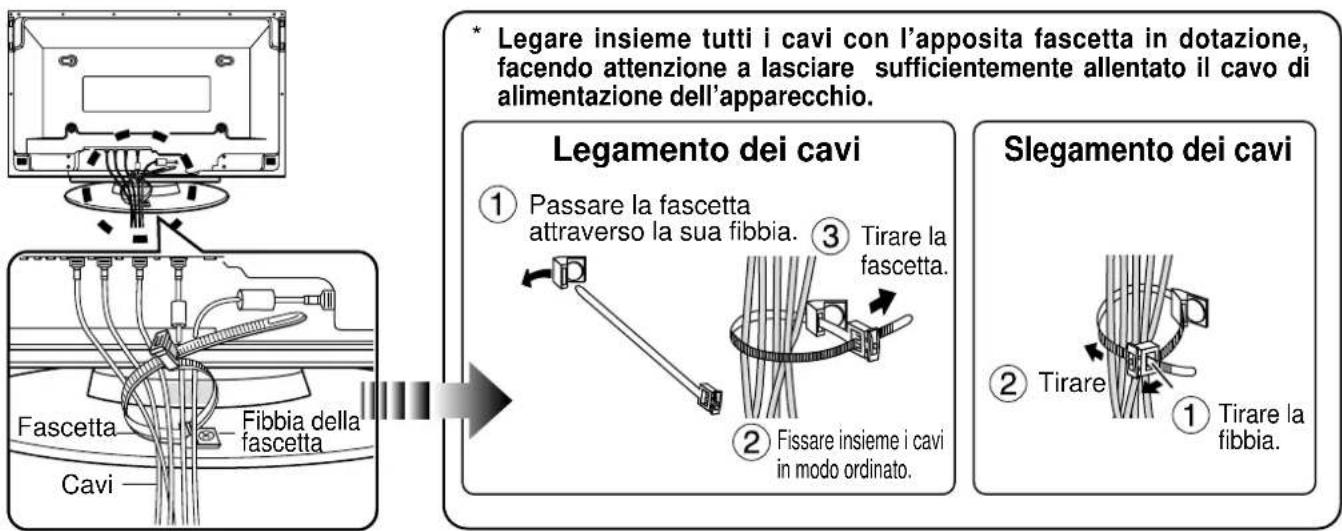

• Posizionare un panno pulito su una superficie in pianoo su un tavolo, e piazzarvi sopra lo schermo rivoltoverso il basso.Lato posterioredello schermoPanno, tessuto,o similiSchermo Istruzioni per il legamento dei cavi ■ Usando l’apposita fascetta fornita in dotazione, legare insieme tutti i cavi alla base dello schermo al plasma.

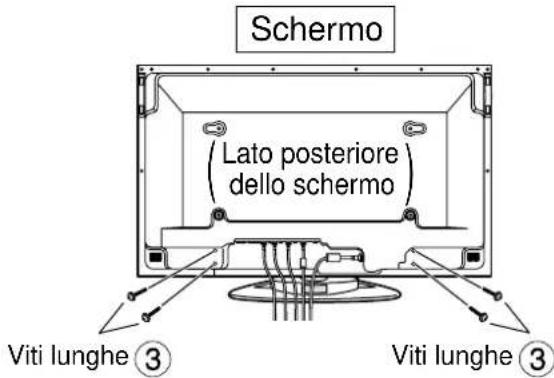

Legare insieme tutti i cavi con l’apposita fascetta in dotazione, facendo attenzione a lasciare sufficientemente allentato il cavo di alimentazione dell’apparecchio. Legamento dei cavi Passare la fascetta attraverso la sua fibbia. Tirare la fascetta. Fissare insieme i cavi in modo ordinato. Slegamento dei cavi Tirare Tirare la fibbia. Schermo Fascetta Cavi Viti lunghe Viti lunghe Etichetta con il numero del modello Posizionare il piedestallo in modo che l’etichetta venga a trovarsi rivolta verso il retro. Inserire i paletti nello schermo ben a fondo. Fissare saldamente per mezzo delle viti lunghe .

Effettuare il montaggio su una superficie stabile ed in piano. Schermo

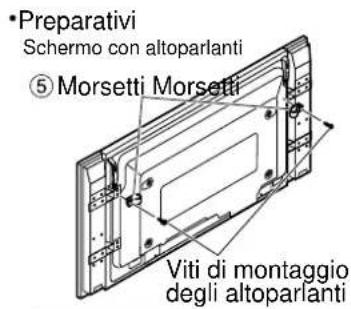

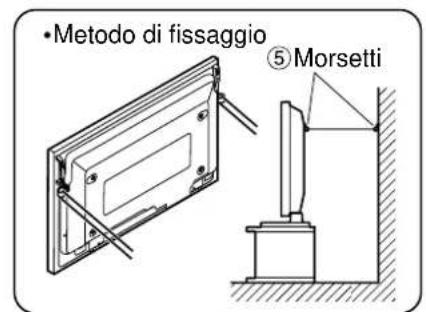

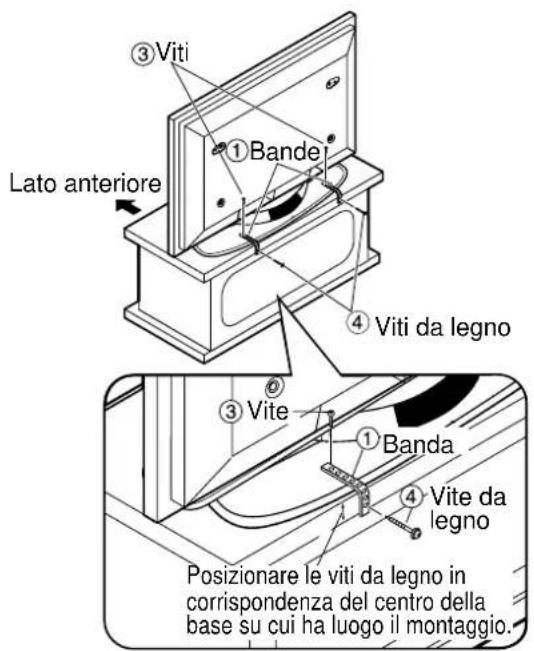

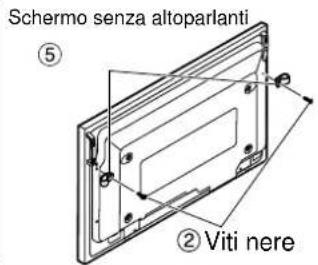

C Matsushita Electric Industrial Co., Ltd. 2002 ■ In caso di montaggio su una base per televisori ■ In caso di montaggio alla parete Lato anteriore Vite Viti BandeBandaVite da legnoPosizionare le viti da legno in corrispondenza del centro della base su cui ha luogo il montaggio.Viti da legno MorsettiPreparativiMetodo di fissaggioSchermo con altoparlantiSchermo senza altoparlantiViti nereMorsetti Morsetti Viti di montaggio degli altoparlanti

684(per apparecchi da 42 o 50 pollici)602(per apparecchi da 37 pollici)Lato anteriore Lato anteriore Lato anteriore Unità: mm Parti per assemblaggio Viti nere

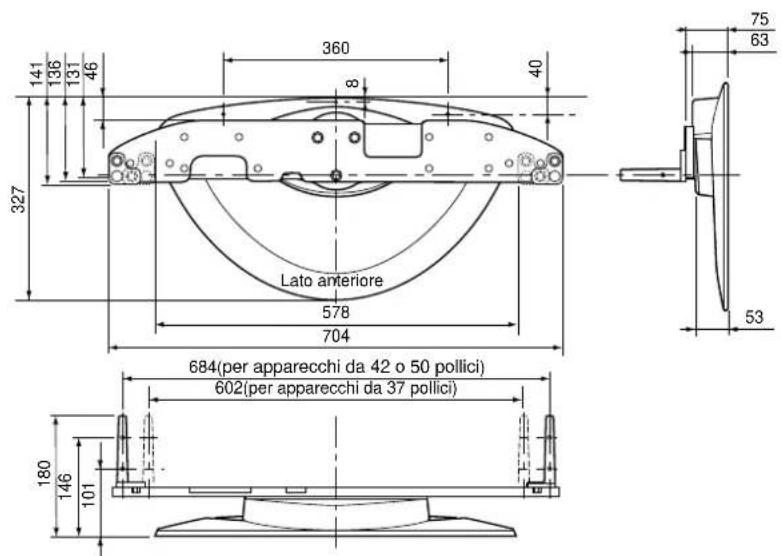

Fissaggio dello schermo per evitare capovolgimenti Diagramma delle dimensioni

Assicurare il tutto ad una parete, o ad un colonna, o ad un’altra simile solida struttura, utilizzando una corda o una catena di robustezza adeguata. Matsushita Electric Industrial Co., Ltd Web Site : http://www.panasonic.co.jp/global/Français
