MODE D'EMPLOI 90066 NEO tools

RÈGLES DE SÉCURITÉ DÉTAILLÉES ATTENTION! Lisez attentivement - Le chauffage infrarouge est conçu pour un fonctionnement sûr. Néanmoins, l'installation, l'entretien et le fonctionnement de l'appareil de chauffage peuvent être dangereux. Le respect des procédures suivantes réduira le risque d'incendie, de choc électrique, de blessure corporelle et réduira au minimum le temps d'installation . 1.1 Cet appareil peut être utilisé par des enfants âgés de 8 ans et au- dessus et les personnes avec une réduction physique , sensorielles ou mentales capacités ou le manque d' expérience et de connaissances si elles ont été donné la supervision ou l' instruction concernant l' utilisation de l' appareil dans un coffre - fort moyen et comprendre les dangers impliqués . Les enfants ne doivent pas jouer avec l' appareil . Le nettoyage et l' entretien par l' utilisateur ne doivent pas être effectués par des enfants sans surveillance .

1.2 AVERTISSEMENT: afin d' éviter une surchauffe , ne couvrez pas le radiateur .

1.3 Les enfants de moins de 3 ans doivent être tenus à l' écart à moins d'être surveillés en permanence .

1.4 Les enfants âgés de 3 ans et moins de 8 ans doivent seulement allumer / éteindre l' appareil à condition que cela a été placé ou installé dans sa destinée normale fonctionnement la position et ils ont été donné la supervision ou l' instruction concernant l' utilisation de l' appareil dans un coffre - fort moyen et comprendre les risques involved.Children âgés de 3 ans et moins de 8 ans ne doit pas être branché, régler et nettoyer l' appareil ou effectuer utilisateur entretien . 1.5 ATTENTION - certaines pièces de ce produit peuvent devenir très chaudes et provoquer des brûlures . Une attention particulière doit être accordée là où les enfants et les personnes vulnérables sont présents .

2.1 Selon le type de cordon d' alimentation, ce radiateur soufflant ne peut être utilisé que dans les ménages , les entrepôts et les ateliers , les chantiers ou les serres selon . Il intègre un thermostat et un coupe - circuit thermique à réarmement automatique pour contrôler les éléments chauffants . Le thermostat sent l' air température et contrôle l' entourant température . Le moteur du ventilateur n'est pas contrôlé par le thermostat et il continue de fonctionner lorsque le thermostat coupe l'élément chauffant. L' auto-réinitialisation thermique coupe départ va basculer hors du dispositif de chauffage pour assurer la sécurité lors de la surchauffe . 2.2 Lorsque l' utilisation du chauffage pour la première fois , vous pouvez remarquer une légère émission de fumée . C'est tout à fait normale et il arrête après un court temps . L'élément chauffant est fait d' inox en acier et a été revêtue avec protection huile de production . La fumée est causée par l' huile gauche lorsqu'elle est chauffée .

3. Spécifications techniques

Modèle 90-065 90-066 Tension 220-240V ~ 220-240V ~ puissance requise 2000 W 3000 W actuel 8.3-9.1A 12,5-13,6A Fusible requis 10A 15A Réglage 30 / 2000W 30/1500 / 3000W Thermostat à réarmement automatique 55 ° C 55 ° C Produit mes (mm) 210 * 195 * 275 210 * 195 * 275 NW (KG) 2,9

3.23.1 Boîtier en tôle d'acier et revêtu de poudre résistant à la chaleur.

3.2 Livré complet avec cordon et fiche.

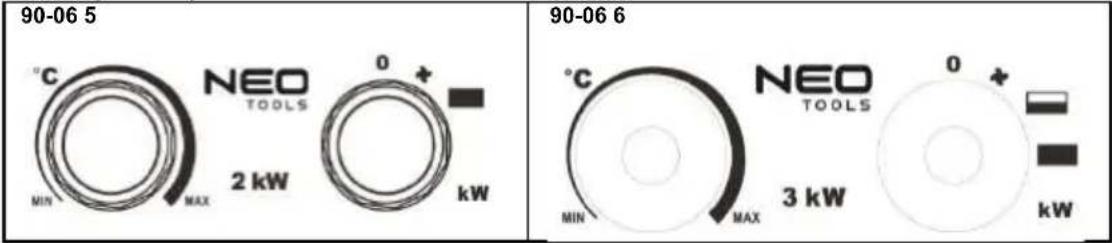

4. Description du panneau de contrôle

4.1 Bouton gauche: cadran du thermostat

l'appareil est éteint fan sur l'élément chauffant fonctionne à moitié puissance l'élément chauffant fonctionne à pleine puissance)

4.2 Bouton droit: sélecteur avec réglage de la chaleur

5. Règles de sécurité spéciales

5.1 Avant utilisation , veuillez vérifier le marquage sur le cordon d' alimentation . Selon le type de cordon d' alimentation, cet appareil peut être utilisé dans différentes conditions ambiantes Type Vous pouvez utiliser l' appareil dans Ne pas utiliser dans H07RN-F ménage , entrepôts et ateliers , construction des sites ou des serres

H05RN-F ménage , entrepôts et ateliers ou serres construction des sites H05RR-F ménage , entrepôts et ateliers la construction des sites ou des serres 5.2 Lors de l'utilisation d'un appareil électrique, les précautions de base doivent toujours être respectées, notamment ci-dessous: 5.2.1 Le radiateur soufflant ne convient pas pour une utilisation à l'extérieur par temps humide, dans les salles de bain ou dans d'autres environnements humides ou humides. 5.2.2 Veuillez noter que le radiateur soufflant peut devenir très chaud et doit donc être placé à une distance de sécurité des objets inflammables tels que les meubles, les rideaux et autres.

5.2.3 Ne couvrez pas le radiateur soufflant.

5.2.4 Le radiateur soufflant ne doit pas être situé juste sous une prise murale.

5.2.5 Ne connectez pas le radiateur soufflant à l'aide d'une minuterie marche / arrêt ou de tout autre équipement pouvant allumer automatiquement l'appareil. 5.2.6 Le radiateur soufflant ne doit pas être placé dans des pièces où des liquides ou des gaz inflammables sont utilisés ou stockés.

5.2.7 Si une rallonge est utilisée, elle doit être aussi courte que possible et toujours être complètement déployée.

5.2.8 Vous ne devez pas brancher d'autres appareils sur la même prise secteur que le radiateur soufflant.

5.2.9 N'utilisez pas ce radiateur soufflant à proximité immédiate d'une baignoire, d'une douche ou d'une piscine.

5.2.10 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter un danger. 5.2.11 Assurez-vous que l'appareil de chauffage est toujours sous surveillance et tenez les enfants et les animaux éloignés de celui-ci;

5.2.12 Ne placez pas l'appareil sur des véhicules en mouvement ou dans des endroits faciles à basculer.

5.2.13 Lorsque vous n'utilisez pas l'appareil pendant une période prolongée, débranchez l'appareil. Ne laissez pas l'appareil de chauffage pendant une période de temps considérable lorsqu'il est utilisé. Tirez la fiche tout droit, ne retirez jamais la fiche en tirant sur le cordon.

5.2.14 Éloignez le radiateur du rideau ou des endroits où l'entrée d'air peut facilement être bloquée.

5.2.15 Le coupleur d'alimentation est étanche lorsqu'il n'est pas utilisé. Afin d'éviter tout risque d'électrocution ou de fuite de courant, n'utilisez jamais l'appareil avec les mains mouillées et n'utilisez pas l'appareil lorsqu'il y a de l'eau sur le cordon d'alimentation. 5.2.16 Ne pas jeter les appareils électriques avec les déchets municipaux non triés, utiliser des installations de collecte séparée. Contactez votre gouvernement local pour obtenir des informations sur les systèmes de collecte disponibles. Si les appareils électriques sont jetés dans des décharges ou des décharges, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et entrer dans la chaîne alimentaire, ce qui nuit à votre santé et à votre bien-être. 5.2.17 Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable leur sécurité.

5.2.18 Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

6. Utilisation des instructions

6.1 Positionnez le radiateur soufflant de manière à ce qu'il repose sur une surface ferme et à une distance sûre des environnements humides et des objets inflammables.

6.2 Branchez le radiateur soufflant sur le secteur.

6.3 Réglez le bouton du thermostat sur MAX et laissez le radiateur fonctionner à pleine puissance.

6.4 Le radiateur soufflant se met en marche lorsque le sélecteur de chauffage est réglé sur l'un des réglages de puissance. 6.5 Une fois que la pièce atteint la température requise, l'élément chauffant s'arrête de fonctionner mais le ventilateur fonctionne également. Une fois la température diminuée, l'élément chauffant fonctionnera. Le radiateur soufflant démarre et s'arrête automatiquement et maintient ainsi la température ambiante constante. 6.6 Avant d'éteindre le radiateur, veuillez tourner le thermostat en position MIN et tourner l'interrupteur en position ventilateur, laisser l'appareil refroidir pendant deux minutes puis éteindre le radiateur et retirer la fiche.

7. Nettoyage et entretien

7.1 Avant de nettoyer l' appareil, débranchez- le de la prise et laissez-le refroidir. Le boîtier se salit facilement, essuyez-le souvent avec une éponge douce. Pour chaque pièce sale, essuyez avec une éponge trempée dans de l'eau à <50 ° C et un détergent doux, puis séchez le boîtier du radiateur avec un chiffon propre. Veillez à ne pas laisser l'eau pénétrer à l'intérieur de l'appareil. Ne pas projeter d'eau sur le radiateur, ne jamais utiliser de solvant comme de l'essence, etc. pour nettoyer le radiateur, afin de protéger le boîtier.7.2 Nettoyez le cordon et la fiche, séchez-les et emballez-les dans un sac en plastique. 7.3 Lorsque vous rangez le radiateur, laissez-le refroidir d'abord, gardez-le au sec. Puis couvrez-le d'un sac en plastique, mettez-le dans une boîte d'emballage et rangez-le dans un endroit sec et aéré.

Vous pouvez résoudre facilement de nombreux problèmes courants, ce qui vous évite le coût d'un éventuel appel de service. Essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème avant d'appeler le centre de service . Problème Cause possible Traitement L'appareil de chauffage ne fonctionne pas , même lorsqu'il est branché et que l'interrupteur , le thermostat est allumé La fiche est lâche, mauvaise connexion Retirez la fiche, vérifiez la connexion de la fiche et de la prise. Puis connecter à nouveau . Pas d'alimentation dans la prise de courant Insérez la fiche dans une prise appropriée L'élément chauffant rougeoyant La tension d'entrée est trop élevée ou trop basse Utilisez l'alimentation électrique conformément à la classification indiquée sur l'étiquette La grille d'entrée d'air est bloquée Maintenir le chauffage jusqu'à présent mode de articles comme rideau, sac en plastique, de papier et autres qui peuvent couvrir l'orifice d' entrée ou peuvent être facilement couvrir sur l'entrée d'air L'appareil ne chauffe pas ou seul le ventilateur fonctionne L'interrupteur n'a pas été mis au réglage de chauffage Tournez l'interrupteur sur le réglage de la chaleur Le thermostat fonctionnait Tournez le thermostat et écoutez s'il y a une voix d'ouverture / fermeture. S'il n'y a pas de déclic et que le thermostat n'est pas endommagé, le radiateur s'allumera automatiquement lorsque l'appareil refroidira. Le coupe-circuit à réarmement automatique est actionné Éteignez l'appareil de chauffage et inspectez le blocage de l'entrée ou de la sortie. Débranchez la fiche et attendez au moins 10 minutes que le système de protection se réinitialise avant de tenter de redémarrer le chauffage. Bruit anormal L'appareil n'est pas debout Placez le radiateur sur une surface plane Disposition Les déchets de production électrique ne doivent pas être jetés avec les ordures ménagères. Veuillez recycler là où les installations existent . Vérifiez avec votre local Autorité ou détaillant pour le recyclage des conseils . Protection environnementale Identificateur (s) du modèle: 90-065 Article symbole Valeur Unité Article Unité La production de chaleur Type d'entrée de chaleur, pour les appareils de chauffage locaux à accumulation électrique uniquement (sélectionnez-en un) Puissance calorifique nominale Pnom

Contrôle manuel de la charge thermique avec thermostat intégré [non] Puissance thermique minimale (indicative) Pmin

Contrôle manuel de la charge thermique avec retour de température ambiante et / ou extérieure [non] Puissance thermique continue maximale Pmax

Contrôle électronique de la charge thermique avec rétroaction de la température ambiante et / ou extérieure [non] Consommation électrique auxiliaire Production de chaleur assistée par ventilateur [non] À la puissance thermique nominale elmax N / A

Type de puissance de chauffage / contrôle de la température ambiante (sélectionnez-en un) À la puissance thermique minimale elmin N / A

Production de chaleur à un étage et pas de contrôle de la température ambiante [non] En mode veille elSB N / A

Deux étapes manuelles ou plus, pas de contrôle de la température ambiante [non]

Avec contrôle de la température ambiante par thermostat mécanique [Oui]

Avec contrôle électronique de la température ambiante [non]

Contrôle électronique de la température ambiante et minuterie de jour [non]

Contrôle électronique de la température ambiante et minuterie hebdomadaire [non]

Autres options de contrôle (plusieurs sélections possibles)

Contrôle de la température ambiante, avec détection de présence [non]

Contrôle de la température ambiante, avec détection de fenêtre ouverte [non]

Avec option de contrôle à distance [non]

Avec contrôle de démarrage adaptatif [non]

Avec limitation du temps de travail [non]

Avec capteur d'ampoule noire [non] Détails du contact: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Remarque:Pour les appareils de chauffage locaux électriques, le rendement énergétique saisonnier mesuré pour le chauffage des locaux ηs ne peut pas être pire que la valeur déclarée à la puissance thermique nominale de l'unité.

Identificateur (s) du modèle: 90-066 Article symbole Valeur Unité Article Unité La production de chaleur Type d'entrée de chaleur, pour les appareils de chauffage locaux à accumulation électrique uniquement (sélectionnez-en un) Puissance calorifique nominale Pnom 3 kW Contrôle manuel de la charge thermique avec thermostat intégré [non] Puissance thermique minimale (indicative) Pmin 1,5 kW Contrôle manuel de la charge thermique avec retour de température ambiante et / ou extérieure [non] Puissance thermique continue maximale Pmax 3 kW Contrôle électronique de la charge thermique avec rétroaction de la température ambiante et / ou extérieure [non] Consommation électrique auxiliaire Production de chaleur assistée par ventilateur [non] À la puissance thermique nominale elmax N / A kW Type de puissance de chauffage / contrôle de la température ambiante (sélectionnez-en un) À la puissance thermique minimale elmin N / A kW Production de chaleur à un étage et pas de contrôle de la température ambiante [non] En mode veille elSB N / A W Deux étapes manuelles ou plus, pas de contrôle de la température ambiante [non] Avec contrôle de la température ambiante par thermostat mécanique [Oui]

Avec contrôle électronique de la température ambiante [non]

Contrôle électronique de la température ambiante et minuterie de jour [non] Contrôle électronique de la température ambiante et minuterie hebdomadaire [non]

Autres options de contrôle (plusieurs sélections possibles)

Contrôle de la température ambiante, avec détection de présence [non]

Contrôle de la température ambiante, avec détection de fenêtre ouverte [non]

Avec option de contrôle à distance [non]

Avec contrôle de démarrage adaptatif [non]

Avec limitation du temps de travail [non]

Avec capteur d'ampoule noire [non] Détails du contact: Grupa Topex Sp. z oo Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa Remarque: Pour les appareils de chauffage locaux électriques, le rendement énergétique saisonnier mesuré pour le chauffage des locaux ηs ne peut pas être pire que la valeur déclarée à la puissance thermique nominale de l'unité.
