INSTRUKCJA OBSŁUGI 90066 NEO tools

NAGRZEWNICA ELEKTRYCZNA PRZEMYSŁOWA

90-065 / 90-066

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA. OSOBY, KTÓRE NIE PRZECZYTAŁY INSTRUKCJI NIE POWINNY PRZEPROWADZAĆ MONTAŻU, REGULACJI LUB OBSŁUGIWAĆ URZĄDZENIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

a) Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

b) Urządzenie służy do okazjonalnej pracy wewnątrz pomieszczeń.

UWAGA!

1. Aby uniknąć przegrzania nie należy zakrywać urządzenia.
2. Dzieci w wieku poniżej 3 lat należy trzymać z dala od urządzenia, chyba że są pod stałym nadzorem.
3. Dzieci w wieku od 3 do 8 lat mogą włączać/wyłączać urządzenie pod warunkiem, że zostało ono umieszczone lub zainstalowane w przewidzianej normalnej pozycji pracy. Dzieci powinny być pod stałym nadzorem, chyba, że otrzymały instrukcję bezpiecznej obsługi urządzenia. Dzieci w wieku od 3 do 8 lat nie mogą podłączać urządzenia do zasilania, regulować i czyścić urządzenia ani wykonywać czynności konserwujących.
4. Uwaga – niektóre elementy urządzenia mogą stać się bardzo gorące i spowodować poparzenia. Należy zwrócić szczególną uwagę na obecność dzieci i osób wymagającej szczególnego traktowania.

WSTEP

1. Urządzenie przeznaczone jest do wykorzystania w domach, magazynach, warsztatach samochodowych, szklarniach. Nie jest przeznaczone do stosowania na placach budowy. Urządzenie posiada termostat oraz samosterujący wyłącznik termiczny służący do sterowania elementami grzewczymi. Termostat kontroluję temperaturę otoczenia. Silnik wentylatora nie jest sterowany przez termostat i pracuje dalej podczas gdy element grzejny zostaje wyłączony przez termostat. Samosterujący wyłącznik termiczny wyłączy urządzenie w momencie przegrzania.
2. Podczas pierwszego uruchomienia może pojawić się niewielka emisja dymu. Jest to normalne zjawisko, które zanika po kilku minutach pracy. Element grzewczy wykonany jest ze stali nierdzewnej zabezpieczonej podczas produkcji olejem ochronnym. Dym wytwarzany jest przez podgrzany olej ochronny.

DANE ZNAMIONOWE

Model	90-065	90-066
Napięcie zasilania	220-240V~	220-240V~
Maksymalna moc	2000W	3000W
Pobór prądu	8.3-9.1A	12.5-13.6A
Wymagany bezpiecznik	10A	15A
Pobór mocy w danym trybie	30/2000W	30/1500/3000W
Zabezpieczenie przed przegrzaniem	55°C	55°C
Wymiary (mm)	210×195×275	210×195×275
Waga (kg)	2.9	3.2

1. Urządzenie wykonane jest ze stalowej blachy pokrytej żaroodpornym proszkiem
2. W komplecie przewód zasilający z wtyczką

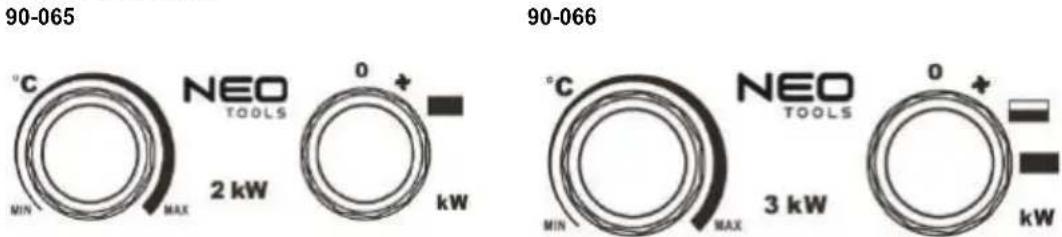

PANEL STEROWANIA

90-065 °C NEO TOOLS 2 kW 0 + kW 90-066 °C NEO TOOLS 3 kW 0 + kW

Lewe pokrętło - ustawienia termostatu

Prawe pokrętło - ustawienia trybu pracy:

urządzenie jest wyłączone

włączony wentylator

element grzejny pracuje z połową mocy

element grzejny pracuje z pełną mocą)

Podczas korzystania z urządzenia należy zawsze przestrzegać podstawowych środków ostrożności:

1. Urządzenia nie wolno używać na zewnątrz w wilgotną pogodę, w łazienkach lub innym mokrym lub wilgotnym otoczeniu.
2. Należy pamiętać, że urządzenie może stać się bardzo gorące. Dlatego urządzenie powinno być umieszczona w bezpiecznej odległości od łatwopalnych przedmiotów, taki jak: meble, zasłony itp.
3. Nie wolno zakrywać urządzenia np. ręcznikiem.
4. Urządzenie nie może znajdować się bezpośrednio pod gniazdem ściennym.
5. Urządzenia nie wolno podłączać do sieci za pomocą wyłącznika czasowego lub programowanego wyłącznika.
6. Urządzenie nie może być umieszczone w pomieszczeniach w których są używane lub znajdują się łatwopalne pyły, ciecze lub gazy.
7. Jeżeli urządzenie jest podłączone za pomocą przedłużacza, należy pamiętać, aby przedłużacz był jak najkrótszy i w pełni rozwinięty.
8. Urządzenia nie należy używać w bezpośrednim otoczeniu wanny, prysznica lub basenu.
9. Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia, musi być on wymieniony przez producenta, jego przedstawiciela, serwis lub osobę wykwalifikowaną.

10. Nie wolno podłącać innych urządzeń do tego samego gniazda sieciowego do którego jest podłączone urządzenie.

11. Urządzenia nie należy pozostawiać bez nadzoru. Trzymaj dzieci i zwierzęta z dala od urządzenia.

12. Nie stawiaj urządzenia na niestabilnych, poruszających się powierzchniach lub w miejscach, w których urządzenie może zostać przewrócone.

13. Jeżeli urządzenie nie jest używane przed długi czas należy odlączyć je od zasilania. Nie należy pozostawiać włączonego urządzenia bez opieki. Podczas odłączania urządzenia z sieci wyciągnij wtyczkę, nigdy nie ciągnij za przewód zasilający.

14. Urządzenie należy trzymać z dala od zasłon, kurtyn lub miejsc w których łatwo zablokować wlot powietrza.

15. Aby zapobiec możliwemu porażeniu prądem nigdy nie obsługuj urządzenia mokrą ręką lub gdy na przewodzie zasilającym jest woda.

16. Nie wyrzucaj urządzeń elektrycznych wraz z niesegregowanymi odpadami komunalnymi, używaj osobnych punktów zbiórki. Skontaktuj się z lokalnymi władzami, aby uzyskać informacje dotyczące dostępnych systemów zbiórki. Jeśli urządzenia elektryczne zostaną wyrzucone na wysypiska śmieci, niebezpieczne substancje mogą przedostać się do wód gruntowych i dostać się do łańcucha pokarmowego, szkodząc zdrowiu.

17. To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o obniżonych możliwościach fizycznych, umysłowych lub bez doświadczenia chyba, że zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

18. Dzieci powinny być nadzorowane aby upewnić się, że nie bawią się urządzeniem.

UŻYTKOWANIE

1. Ustaw urządzenie w taki sposób, aby stało na stabilnej powierzchni, w bezpiecznej odległości od wilgotnych miejsc i łatwopalnych przedmiotów.
2. Podłącz urządzenie do sieci.
3. Ustaw pokrętło termostatu w pozycji MAX i pozwól pracować urządzeniu z pełną mocą.
4. Urządzenie uruchomi się, gdy przełącznik funkcji zostanie ustawiony na jedną z pozycji pracy.
5. Gdy temperatura w pomieszczeniu wzrośnie osiągając wymaganą wartość, termostat wyłączy element grzejny (wentylator nadal będzie pracować). Po obniżeniu temperatury, termostat ponownie uruchomi element grzejny. Urządzenie automatycznie włącza i wyłącza element grzejny utrzymując tym samym stałą temperaturę w pomieszczeniu.
6. Przed wyłączeniem urządzenia należy ustawić termostat w pozycji MIN i przestawić pokrętło funkcji w pozycję wentylatora. Należy pozostawić urządzenie na dwie minuty, aby ostygło. Po ostygnięciu należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka.

KONSERWACJA

1. Przed rozpoczęciem czyszczenia, urządzenia należy odłączyć od zasilania i pozwolić mu ostygnąć. Obudowa urządzenia łatwo się brudzi, dlatego należy często przecierać ją miękką gąbką. Każdy zabrudzony element należy wytrzeć gąbką zamoczona w ciepłej wodzie z detergentem. Następnie wytrzyj suchą szmatką umyty element. Uważaj aby woda nie dostała się do wnętrza urządzenia. W celu ochrony obudowy, do czyszczenia nie wolno używać rozpuszczalników oraz silnych detergentów.
2. Oczyć przewód zasilający i wtyczkę, następnie wysusz i zapakuj do plastikowej torby.
3. Urządzenie należy przechowywać w suchym wentylowanym pomieszczeniu z dala od dzieci.

ROZWIAZYWANIE PROBLEMÓW

Objawy	Przyczyna	Rozwiązanie
Urządzenie nie działa, nawet jeżeli wtyczka jest podłączona oraz pokrętło termostatu ustawione jest na żądaną pozycje.	Luźna wtyczka, złę połączeni	Wyciągnij wtyczkę, sprawdź połączenie pomiędzy wtyczką a gniazdkiem. Następnie podłącz ponownie wtyczkę do gniazdka
	Brak zasilania w gniazdku	Włóż wtyczkę do odpowiedniego gniazdka
Element grzewczy świeci	Napięcie zasilania jest zbyt wysokie lub zbyt niskie	Użyj źródła zasilania z napięciem zgodnym z wartością umieszczoną na tabliczce znamionowej urządzenia
	Kratka wlotu powietrza jest zablokowana	Trzymaj urządzenie z dala od przedmiotów takich jak: zasłony, plastikowe torby, papier oraz innych rzeczy które mogą zakryć kratkę wlotu powietrza
Urządzenie się nie nagrzewa lub nie działa wentylator	Przełącznik nie został ustawiony w trybie grzania	Ustaw przełącznik na tryb grzania
	Termostat wyłączyć element grzejny	Obróć termostat i nasłuchuj odgłosu otwarcia/zamknięcia termostatu. Jeżeli nie występuję charakterystyczne kliknięcia, a termostat nie jest uszkodzony, urządzenie włączy się automatycznie gdy ostygnie.
	Zadziałało zabezpieczenie przeciwprzegrzaniowe	Wyłącz urządzenie i sprawdź czy wlot lub wylot powietrza nie został zablokowany. Odłącz wtyczkę i odczekaj 10 min na zresetowanie systemu ochronnego przed próbą ponownego uruchomienia urządzenia
Nienormalne odgłosy	Urządzenie nie stoi na równej powierzchni	Ustaw urządzenie na równej powierzchni

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi

Wymogi w zakresie informacji dotyczących elektrycznych miejscowych ogrzewaczy pomieszczeń

Identyfikator(-y) modelu: 90-065
Parametr	Oznaczenie	Wartość	Jednostka	Parametr	Jednostka
Moc cieplna				Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną opcję)
Nominalna moc cieplna	P_nom	2 kW		Ręczny regulator doprowadzania ciepła z wbudowanym termostatem	[nie]
Minimalna moc cieplna (orientacyjna)	P_min	- kW		Ręczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz	[nie]
Maksymalna stała moc cieplna	P_max	2 kW		Elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na	[nie]
Zużycie energii elektrycznej na potrzeby własne				Moc cieplna regulowana wentylatorem	[nie]
Przy nominalnej mocy cieplnej	e_lmax	Nd. kW		Rodzaj mocy cieplnej/regulacja temperatury w pomieszczeniu (należy wybrać jedną opcję)
Przy minimalnej mocy cieplnej	e_lmin	Nd. kW		Jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu	[nie]
W trybie czuwania	e_lsB	Nd. W		Co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu	[nie]
				Mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu	[tak]
				Elektroniczna regulacja temperatury w pomieszczeniu	[nie]
				Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobowym	[nie]
				Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym	[nie]
				Inne opcje regulacji (można wybrać kilka)
				Regulacja temperatury w pomieszczeniu z wykrywaniem obecności	[nie]
				Regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna	[nie]
				Z regulacją na odległość	[nie]
				Z adaptacyjną regulacją startu	[nie]
				Z ograniczeniem czasu pracy	[nie]
				Z czujnikiem ciepła promieniowania	[nie]
Dane kontaktowe	Grupa Topex Sp. z o. o. Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Podsumowanie:W przypadku miejscowych elektrycznych ogrzewaczy pomieszczeń zmierzona sezonowa efektywność energetyczna ogrzewania pomieszczeń ns nie może być gorsza niż wartość deklarowana nominalnej mocy cieplnej urządzenia.

Identyfikator(-y) modelu: 90-066
Parametr	Oznaczenie	Wartość	Jednostka	Parametr	Jednostka
Moc cieplna				Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną opcję)
Nominalna moc cieplna	P_nom	3 kW		Ręczny regulator doprowadzania ciepła z wbudowanym termostatem	[nie]
Minimalna moc cieplna (orientacyjna)	P_min	1,5 kW		Ręczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz	[nie]
Maksymalna stała moc cieplna	P_max	3 kW		Elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na	[nie]
Zużycie energii elektrycznej na potrzeby własne				Moc cieplna regulowana wentylatorem	[nie]
Przy nominalnej mocy cieplnej	e^h_max	Nd. kW		Rodzaj mocy cieplnej/regulacja temperatury w pomieszczeniu (należy wybrać jedną opcję)
Przy minimalnej mocy cieplnej	e^h_min	Nd. kW		Jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu	[nie]
W trybie czuwania	e^lsB	Nd. W		Co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu	[nie]
				Mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu	[tak]
				Elektroniczna regulacja temperatury w pomieszczeniu	[nie]
				Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobowym	[nie]
				Elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym	[nie]
				Inne opcje regulacji (można wybrać kilka)
				Regulacja temperatury w pomieszczeniu z wykrywaniem obecności	[nie]
				Regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna	[nie]
				Z regulacją na odległość	[nie]
				Z adaptacyjną regulacją startu	[nie]
				Z ograniczeniem czasu pracy	[nie]
				Z czujnikiem ciepła promieniowania	[nie]
Dane kontaktowe	Grupa Topex Sp. z o. o. Sp. k. Ul. Pograniczna 2/4, 02-285 Warszawa
Podsumowanie:W przypadku miejscowych elektrycznych ogrzewaczy pomieszczeń zmierzona sezonowa efektywność energetyczna ogrzewania pomieszczeń ηs nie może być gorsza niż wartość deklarowana nominalnej mocy cieplnej urządzenia.
