РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 90066 NEO tools

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ НАГРЕВАТЕЛЬ ВЕНТИЛЯТОРА

90-065 / 90-066

ПРИМЕЧАНИЕ. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И СОХРАНИТЕ ЕГО ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ. ЛЮДИ, КОТОРЫЕ НЕ ПРОЧИТАЛИ ДАННУЮ ИНСТРУКЦИЮ, НЕ ДОЛЖНЫ МОНТИРОВАТЬ, ПОДКЛЮЧАТЬ, НАСТРАИВАТЬ ИЛИ ИСПОЛЬЗОВАТЬ УСТРОЙСТВО.

ПОДРОБНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

ВНИМАНИЕ!

Прочтите внимательно - инфракрасный обогреватель разработан для безопасной эксплуатации. Тем не менее установка, обслуживание и эксплуатация обогревателя могут быть опасными. Соблюдение следующих процедур снизит риск возгорания, поражения электрическим током, травм и сведет к минимуму время установки.

1.1 Этот прибор может быть использован на детей в возрасте от 8 лет и выше и лиц с сокращением физических, сенсорных или психических способностей или недостаток в опыте и знаниях, если они уже были даны надзора или инструкции относительно использования этого прибора в безопасном пути и понять, в опасности участие. Дети должны не играть с прибором. Очистка и пользователь обслуживание должны не быть сделаны с помощью детей без присмотра.

1.2 ВНИМАНИЕ: Для того, чтобы избежать перегрева, не покрывают в нагреватель.

1.3 Дети из менее чем 3 -х лет должны быть храниться подальше, если постоянно не контролируется.

1.4 Дети в возрасте от 3 лет и менее чем 8 лет будет только переключатель включения / выключения прибора при условии , что он был был помещен или установлен в его предполагаемой нормальной рабочей позиции и они уже были даны надзора или инструкции относительно использования этого прибора в безопасном пути и понять , в опасностях involved.Children в возрасте от 3 лет и менее чем 8 лет должна не подключать, регулировать и очищать в приборе или выполнить пользовательское обслуживание .

1.5 ВНИМАНИЯ - некоторые детали из этого продукта могут стать очень горячими и вызывают ожоги . Особое внимание имеет быть дано , где дети и уязвимые люди в настоящее время .

2. Введение

2.1 В зависимости от мощности кабеля типа этого вентилятора нагреватель может быть использован только в бытовых, складских помещениях и мастерских, строительство участков или оранжерей в зависимости. Она включает в себя в термостат и самовозврат теплового разреза -out, чтобы контролировать нагревательные элементы. Термостат чувствует в воздушную температуру и контролирует окружающую температуру. Двигатель вентилятора является не контролируется с помощью термостата и он держит на работает, когда в термостате порезы выключает нагревательный элемент. Самовозвратом теплового разреза отъезда будет переключаться и выключение нагревателя, чтобы обеспечить в безопасности, когда перегрева.

2.2 При использовании в нагреватель для первого времени, вы можете заметить на небольшое излучение от дыма. Это является вполне нормальным и он останавливается после того, как в короткое время. Нагревательный элемент будет сделан из нержавеющей стали и покрытия с защитой маслом от производства. Дыма является причина по левому маслу при нагревании.

3. Технические характеристики

Модель	90-065	90-066
вольтаж	220-240 В ~	220-240 В ~
требуемая мощность	2000 Вт	3000 Вт
текущий	8.3-9.1A	12,5-13,6A
Требуемый предохранитель	10A	15A
Настройка	30/2000 Вт	30/1500/3000 Вт
Самовозвратом Термостат	55 °C	55 °C
Размер продукта (мм)	210 * 195 * 275	210 * 195 * 275
NW (кг)	2,9	3.2

3.1 Корпус из листовой стали, покрытый термостойким порошком.
3.2 Поставляется в комплекте со шнуром и вилкой.

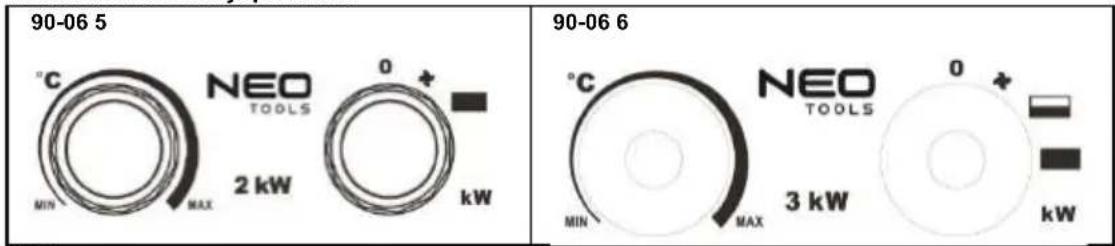

4. Описание панели управления

90-06 5 °C NEO 0 TOOLS MIN MAX 2 kW kW 90-06 6 °C NEO 0 TOOLS MIN MAX 3 kW kW

4.1 Левая ручка: шкала термостата

устройство выключено

вентилятор на

нагревательный элемент работает на половинной мощности

ТЭН работает на полную мощность)

4.2 Правая ручка: переключатель с настройкой нагрева

5. Особые правила техники безопасности.

5.1 Перед использованием , пожалуйста , проверьте маркировку на силовой кабель . В зависимости от мощности шнура типа этого устройства может быть использован в различных окружающих условиях

Тип	Вы можете использовать в прибор в	Не использовать в
H07RN-F	дом, склады и мастерские, строительные площадки или теплицы
H05RN-F	дом, склады и мастерские или теплицы	строительные площадки
H05RR-F	бытовое хозяйство, склады и мастерские	строительство участков или оранжереи

5.2 При использовании электрического прибора всегда следует соблюдать основные меры предосторожности, включая следующие:
5.2.1 Тепловентилятор не предназначен для использования на открытом воздухе в сырую погоду, в ванных комнатах или в других влажных или сырых помещениях.
5.2.2 Обратите внимание, что тепловентилятор может сильно нагреваться, поэтому его следует размещать на безопасном расстоянии от легковоспламеняющихся предметов, таких как мебель, шторы и т.п.
5.2.3 Не накрывайте тепловентилятор.
5.2.4 Тепловентилятор не должен располагаться непосредственно под розеткой.
5.2.5 Не подключайте тепловентилятор с помощью таймера включения / выключения или другого оборудования, которое может автоматически включать устройство.
5.2.6 Тепловентилятор нельзя размещать в помещениях, где используются или хранятся горючие жидкости или газы.
5.2.7 Если используется удлинитель, он должен быть как можно короче и всегда полностью удлинен.
5.2.8 Запрещается подключать другие приборы к той же розетке, что и тепловентилятор.
5.2.9 Не используйте тепловентилятор в непосредственной близости от ванны, душа или бассейна.
5.2.10 Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или лицами с аналогичной квалификацией, чтобы избежать опасности.
5.2.11 Следите за тем, чтобы обогреватель всегда находился под наблюдением, и не подписайте к нему детей и животных;
5.2.12 Не размещайте прибор на движущихся транспортных средствах или в местах, где его легко опрокинуть.
5.2.13 Если вы не пользуетесь прибором долгое время, отключите прибор от сети. Не оставляйте обогреватель на длительное время во время его использования. Вытягивайте вилку прямо, никогда не вынимайте вилку, потянув за шнур.
5.2.14 Держите обогреватель подальше от занавеси или мест, где воздухозаборник может быть легко заблокирован.
5.2.15 Разветвитель питания является водонепроницаемым, когда он не используется. Чтобы предотвратить возможное поражение электрическим током или ток утечки, никогда не используйте прибор мокрыми руками и не работайте с прибором, если на шнур питания попала вода.
5.2.16 Не выбрасывайте электроприборы вместе с несортированными бытовыми отходами, используйте отдельные пункты сбора. Контакты Вы местное самоуправление информации о системах сбора имеющихся. Если электрическое оборудование выбрасывать на свалки или свалки, опасные вещества могут просочиться в грунтовые воды и попасть в пищевую цепочку, нанеся вред вашему здоровью и благополучию.
5.2.17 Это устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, либо с недостатком опыта и знаний, если только они не прошли контроль или не получили инструкций по использованию устройства лицом, ответственным за их безопасность.
5.2.18 Необходимо присматривать за детьми, чтобы они не играли с устройством.

6. Использование инструкций

6.1 Установите тепловентилятор так, чтобы он стоял вертикально на твердой поверхности и на безопасном расстоянии от влажных сред и легковоспламеняющихся предметов.
6.2 Подключите тепловентилятор к сети.
6.3 Установите ручку термостата в положение МАХ и дайте обогревателю поработать на полную мощность.
6.4 Тепловентилятор включается, когда переключатель нагрева установлен на одно из значений мощности.

6.5 Как только в комнате достигнута необходимая температура, нагревательный элемент перестанет работать, но вентилятор также будет работать. Как только температура снизится, нагревательный элемент будет работать. Тепловентилятор запускается и останавливается автоматически, поддерживая постоянную температуру в помещении.

6.6 Перед выключением обогревателя поверните термостат в положение MIN и поверните переключатель в положение вентилятора, дайте прибору остыть в течение двух минут, затем выключите обогреватель и выньте вилку.

7. Чистка и обслуживание

7.1 Перед очисткой прибора отключите его от розетки и дайте ему остыть. Корпус легко пачкается, часто протирайте его мягкой губкой. Все загрязненные части протирайте губкой, смоченной водой с температурой <50 °C и мягким моющим средством, затем вытрите корпус нагревателя чистой тканью. Будьте осторожны, чтобы вода не попала внутрь прибора. Не проливайте воду на нагреватель, никогда не используйте растворители, такие как бензин и т. Д., Для очистки нагревателя, чтобы защитить корпус.

7.2 Очистите шнур и вилку, просушите и упакуйте в пластиковый пакет.

7.3 Когда вы храните обогреватель, дайте ему остыть, держите его сухим. Затем накройте его полиэтиленовым пакетом, поместите в упаковочную коробку и храните в сухом, проветриваемом месте.

8. Устранение неисправностей:

Вы можете легко решить многие распространенные проблемы, сэкономив на возможном обращении в службу поддержки. Прежде чем звонить в сервисный центр, попробуйте следующие предложения, чтобы узнать, сможете ли вы решить проблему.

Проблема	Возможная причина	лечение
Нагреватель не работает, даже если он включен в розетку и включен переключатель, термостат.	Штекер ослаблен, соединение плохое	Вытащите вилку, проверьте соединение вилки и розетки. Затем подключитесь снова .
	Нет питания в розетке	Вставьте вилку в подходящую розетку.
Нагревательный элемент светящийся	Входное напряжение слишком высокое или слишком низкое	Используйте блок питания в соответствии с номиналом на этикетке.
	Решетка воздухозаборника заблокирована	Держите нагреватель далеко путь от статей , как занавес, полиэтиленовый пакет, бумага и другие вещи , которые могут покрыть впуск или может быть легко покрыть на воздухозаборнике
Прибор не нагрелся или работал только вентилятор	Выключатель не был установлен на режим нагрева	Установите переключатель в положение нагрева.
	Термостат работает	Поверните термостат и послушайте, есть ли голос открытия / закрытия. Если щелчка нет и термостат не поврежден, нагреватель автоматически включится, когда прибор остынет.
	Сработал самовозвратный выключатель.	Выключите обогреватель и осмотрите блокировку входа или выхода. Выньте вилку из розетки и подождите не менее 10 минут для сброса системы защиты, прежде чем пытаться перезапустить нагреватель.
Аномальный шум	Прибор не стоит вертикально	Поставьте обогреватель на ровную поверхность.

Утилизация

Отходы электрическое производство должно не утилизировать вместе с бытовым мусором. Пожалуйста, утилизируйте там, где есть оборудование. Проверьте с вашим местным органом или розничная торговля для переработки советов.

Защита окружающей среды

Идентификатор модели: 90-065
Пункт	Символ	Значение	Ед. изм	Пункт	Ед. изм
Тепловая мощность				Тип подводимого тепла, только для локальных обогревателей с накоплением энергии (выберите один)
Номинальная тепловая мощность	Пном	2	кВт	Ручное управление тепловой нагрузкой со встроенным термостатом	[нет]
Минимальная тепловая мощность (ориентировочная)	Pmin		кВт	Ручное управление тепловым зарядом с обратной связью по температуре помещения и / или наружного воздуха	[нет]
Максимальная длительная тепловая мощность	Pmax	2	кВт	Электронное управление тепловой нагрузкой с обратной связью по температуре помещения и / или наружного воздуха	[нет]
Дополнительное потребление электроэнергии				Тепловая мощность с вентилятором	[нет]
При номинальной тепловой мощности	Elmax	Нет данных	кВт	Тип тепловой мощности / регулирование температуры в помещении (выберите один)
При минимальной тепловой мощности	Эльмин	Нет данных	кВт	Одноступенчатая тепловая мощность и отсутствие контроля температуры в помещении	[нет]
В режиме ожидания	eISB	Нет данных	W	Две или более ступеней ручного управления, без регулирования температуры в помещении	[нет]
				С механическим термостатом управления температурой в помещении	[да]
				С электронным контролем температуры в помещении	[нет]
				Электронный контроль температуры в помещении плюс дневной таймер	[нет]
				Электронный контроль температуры в помещении плюс недельный таймер	[нет]
				Другие варианты управления (возможен несколько вариантов)
				Контроль температуры в помещении с обнаружением присутствия	[нет]
				Контроль температуры в помещении с обнаружением открытого окна	[нет]
				С возможностью дистанционного управления	[нет]
				С адаптивным управлением запуском	[нет]
				С ограничением рабочего времени	[нет]
				С датчиком черной лампы	[нет]
Контактная информация:	Grupa Topex Sp. z oo Sp. k. Ул. Pograniczna 2/4, 02-285 Warszawa
Замечание:Для локальных электрических обогревателей измеренная сезонная энергоэффективность отопления помещений ηs не может быть хуже заявленного значения при номинальной тепловой мощности агрегата.

Идентификатор модели: 90-066
Пункт	Символ	Значение	Ед.изм	Пункт	Ед.изм
Тепловая мощность				Тип подводимого тепла, только для локальных обогревателей с накоплением энергии (выберите один)
Номинальная тепловая мощность	Пном	3	кВт	Ручное управление тепловой нагрузкой со встроенным термостатом	[нет]
Минимальная тепловая мощность (ориентировочная)	Pmin	1.5	кВт	Ручное управление тепловым зарядом с обратной связью по температуре помещения и / или наружного воздуха	[нет]
Максимальная длительная тепловая мощность	Pmax 3 кВт			Электронное управление тепловой нагрузкой с обратной связью по температуре помещения и / или наружного воздуха	[нет]
Дополнительное потребление электроэнергии				Тепловая мощность с вентилятором	[нет]
При номинальной тепловой мощности	Elmax	Нет данных	кВт	Тип тепловой мощности / регулирование температуры в помещении (выберите один)
При минимальной тепловой мощности	Эльмин	Нет данных	кВт	Одноступенчатая тепловая мощность и отсутствие контроля температуры в помещении	[нет]
В режиме ожидания	eISB	Нет данных	W	Две или более ступеней ручного управления, без регулирования температуры в помещении	[нет]
				С механическим термостатом управления температурой в помещении	[да]
				С электронным контролем температуры в помещении	[нет]
				Электронный контроль температуры в помещении плюс дневной таймер	[нет]
				Электронный контроль температуры в помещении плюс недельный таймер	[нет]
				Другие варианты управления (возможен несколько вариантов)
				Контроль температуры в помещении с обнаружением присутствия	[нет]
				Контроль температуры в помещении с обнаружением открытого окна	[нет]
				С возможностью дистанционного управления	[нет]
				С адаптивным управлением запуском	[нет]
				С ограничением рабочего времени	[нет]
				С датчиком черной лампы	[нет]
Контактная информация:	Grupa Topex Sp. z oo Sp. k. Ул. Pograniczna 2/4, 02-285 Warszawa
Замечание: Для локальных электрических обогревателей измеренная сезонная энергоэффективность отопления помещений ns не может быть хуже заявленного значения при номинальной тепловой мощности агрегата.
