MODE D'EMPLOI VIP6A Videotec

Français - Manuel d’instructions

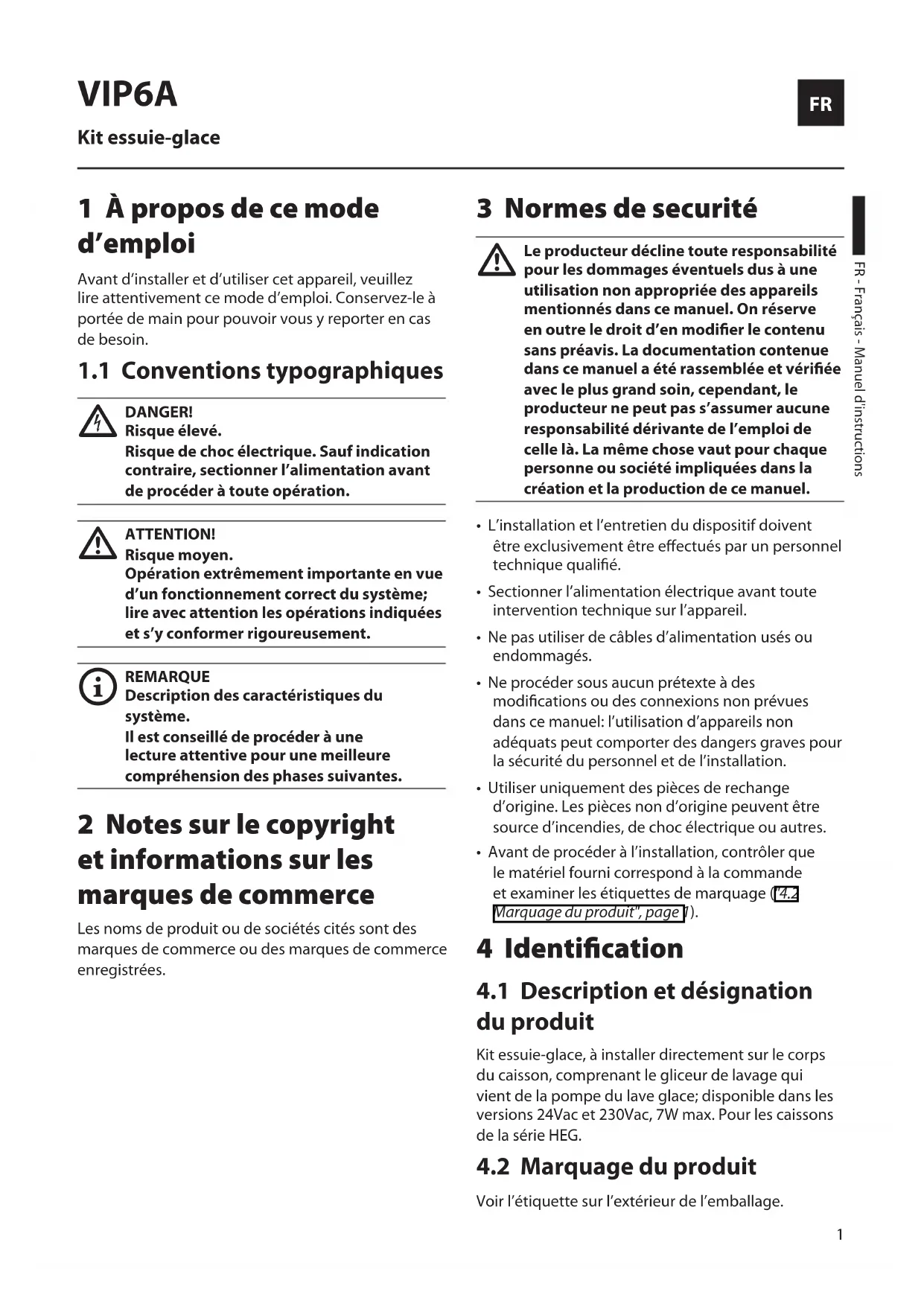

3 Normes de securité

Le producteur décline toute responsabilité pour les dommages éventuels dus à une utilisation non appropriée des appareils mentionnés dans ce manuel. On réserve en outre le droit d’en modifier le contenu sans préavis. La documentation contenue dans ce manuel a été rassemblée et vérifiée avec le plus grand soin, cependant, le producteur ne peut pas s’assumer aucune responsabilité dérivante de l’emploi de celle là. La même chose vaut pour chaque personne ou société impliquées dans la création et la production de ce manuel.• L’installation et l’entretien du dispositif doivent être exclusivement être effectués par un personnel technique qualifié.• Sectionner l’alimentation électrique avant toute intervention technique sur l’appareil.• Ne pas utiliser de câbles d’alimentation usés ou endommagés.• Ne procéder sous aucun prétexte à des modifications ou des connexions non prévues dans ce manuel: l’utilisation d’appareils non adéquats peut comporter des dangers graves pour la sécurité du personnel et de l’installation.• Utiliser uniquement des pièces de rechange d’origine. Les pièces non d’origine peuvent être source d’incendies, de choc électrique ou autres.• Avant de procéder à l’installation, contrôler que le matériel fourni correspond à la commande et examiner les étiquettes de marquage ("4.2 Marquage du produit", page 1). 4 Identification

4.1 Description et désignation

du produit Kit essuie-glace, à installer directement sur le corps du caisson, comprenant le gliceur de lavage qui vient de la pompe du lave glace; disponible dans les versions 24Vac et 230Vac, 7W max. Pour les caissons de la série HEG.

4.2 Marquage du produit

Voir l’étiquette sur l’extérieur de l’emballage. 1 À propos de ce mode d’emploi Avant d’installer et d’utiliser cet appareil, veuillez lire attentivement ce mode d’emploi. Conservez-le à portée de main pour pouvoir vous y reporter en cas de besoin.

1.1 Conventions typographiques

DANGER! Risque élevé. Risque de choc électrique. Sauf indication contraire, sectionner l’alimentation avant de procéder à toute opération. ATTENTION! Risque moyen. Opération extrêmement importante en vue d’un fonctionnement correct du système; lire avec attention les opérations indiquées et s’y conformer rigoureusement. REMARQUE Description des caractéristiques du système. Il est conseillé de procéder à une lecture attentive pour une meilleure compréhension des phases suivantes. 2 Notes sur le copyright et informations sur les marques de commerce Les noms de produit ou de sociétés cités sont des marques de commerce ou des marques de commerce enregistrées. VIP6A Kit essuie-glace FRANÇAISFR - Français - Manuel d'instructions

6 Assemblage et installation

L’assemblage et l’installation doivent exclusivement être effectués par un personnel spécialisé.

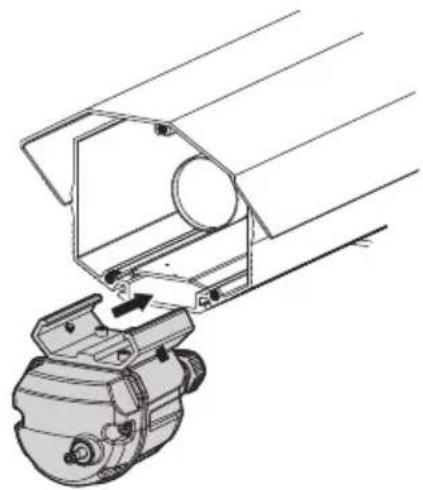

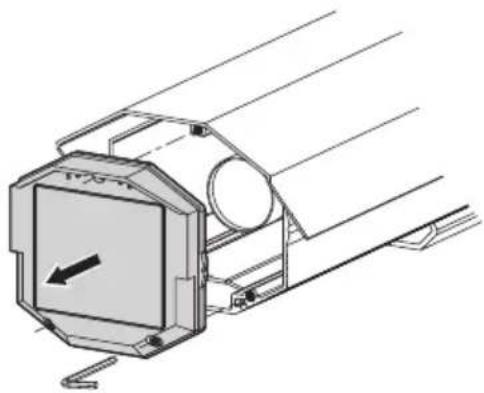

sur le caisson Démonter la bride avant du caisson en dévissant les trois vis frontales. Fig. 01 Insérer le corps de l'essuie-glace en enfilant la glissière sur le profil du corps du caisson. Fig. 02 5 Préparation du produit en vue de l’utilisation

Toute modification non approuvée expressément par le fabricant entraînera l’annulation de la garantie.

5.1 Précautions de sécurité

En cas d’alimentation à 230Vac, installer en amont de la ligne d’alimentation un interrupteur général unipolaire 1 0 (distance d’ouverture des contacts d>3mm). Cet interrupteur doit être utilisé comme moyen de séparation de l’alimentation avant de procéder à l’ouverture du caisson ou à toute opération d’entretien.

5.2 Contenu et déballage

Lors de la livraison du produit, vérifier que l’emballage est en bon état et l’absence de tout signe évident de chute ou d’abrasion. En cas de dommages évidents, contacter immédiatement le fournisseur. Conserver l’emballage en cas de nécessité d’expédition du produit pour réparation. Contrôler que le contenu correspond à la liste matériel indiquée ci-dessous:

• Manuel d'instructions

5.3 Élimination sans danger des

matériaux d’emballage Le matériel d’emballage est entièrement composé de matériaux recyclables. Le technicien chargé de l’installation est tenu de l’éliminer conformément aux dispositions en matière de collecte sélective et selon les normes en vigueur dans le pays d’utilisation. En cas de dysfonctionnement et de retour de matériel, il est conseillé d’utiliser l’emballage original pour le transport.FR - Français - Manuel d'instructions

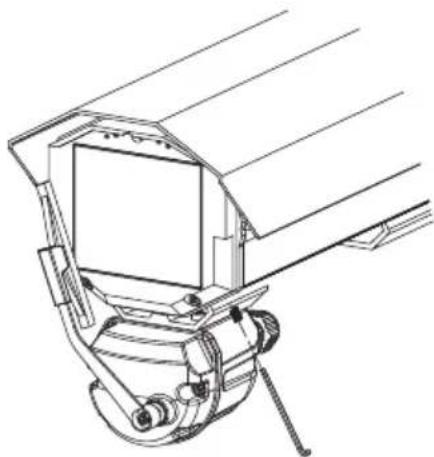

Bloquer le corps de l'essuie-glace en vissant les vis sans tête sur la glissière de fixation dans une position permettant une pression adéquate du balai sur la vitre du caisson. Fig. 06

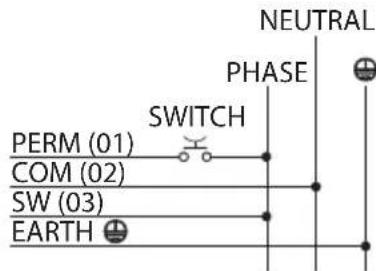

Contrôler que la tension d'alimentation utilisée correspond à celle indiquée sur la plaque fixée à l'arrière de l'appareil. Procéder aux connexions électriques du connecteur femelle 3+PE conformément au schéma électrique. PHASE NEUTRAL SWITCH PERM (01) COM (02) SW (03) EARTH

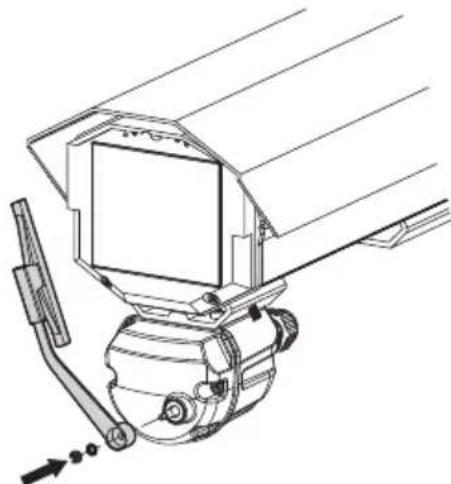

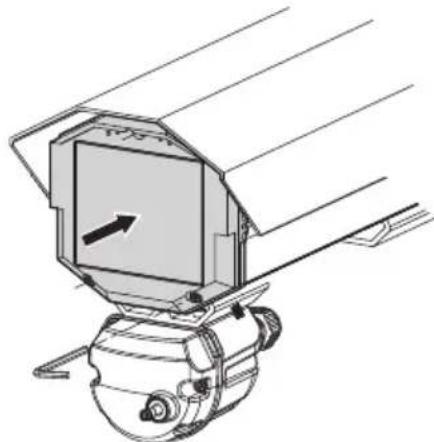

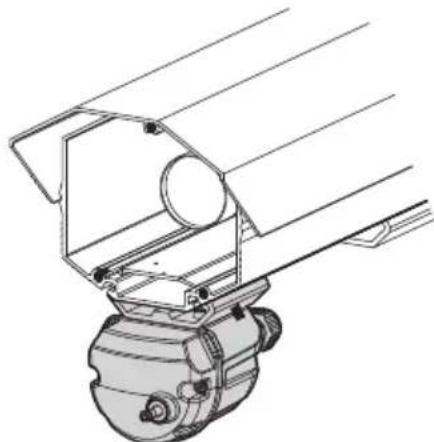

Fig. 07 Mettre l'essuie-glace sous tension en connectant la phase à la borne 03 (SW) du connecteur, et le neutre à la borne 02 (COM) du connecteur. Au moyen d'un poussoir externe, connecter la phase à la borne 01 (PERM) du connecteur. Maintenir le poussoir externe enfoncé pour un fonctionnement de l'essuie-glace en continu (permanent). Relâcher le poussoir pour placer le balai de l'essuie-glace en position de repos sur le côté gauche du verre du caisson. En cas d'utilisation d'un récepteur, brancher la borne 03 du connecteur à la sortie SW du récepteur, la 01 à PERM et la 02 à COM. Faire glisser le corps de l'essuie-glace le long du corps du caisson. Fig. 03 Remonter la bride avant du caisson et visser les trois vis frontales en ayant soin que les garnitures soient correctement installées dans leurs logements. Fig. 04 Monter le balai de l'essuie-glace sur l'arbre en sortie en le fixant en position de repos sur le côté gauche du verre frontal. Fig. 05FR - Français - Manuel d'instructions

Les valeurs sont entendues en millimètres. R182

Fig. 8 VIP6A 7 Instructions de fonctionnement courant

Ne pas utiliser l’essuie-glace lorsque la température extérieure est inférieure à 0°C ou en cas de glace. 8 Élimination des déchets

Ce symbole et le système de recyclage ne sont appliqués que dans les pays UE et non dans les autres pays du monde. Votre produit est conçu et fabriqué avec des matèriels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés. Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères. Nous vous prions donc de confier cet équipement à votre Centre local de collecte ou Recyclage. Dans l’Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés. 9 Données techniques

Corps en polypropylène renforcéBalai en acier Inox / aluminium Couleur RAL9002 IP66 Dimensions (WxHxL): 99x114x209mm (sans balai)Poids net: 0.7kgConnecteur 3+1 PINSIN 230Vac, consommation 7W maxIN 24Vac, consommation 7W maxTempérature d’exercice: -20°C / +60°CLivré avec un manuel d’instructionsCertification EACDE - Deutsch - Bedienungslanleitung
