MANUALE UTENTE VIP6A Videotec

Italiano - Manuale di istruzioni

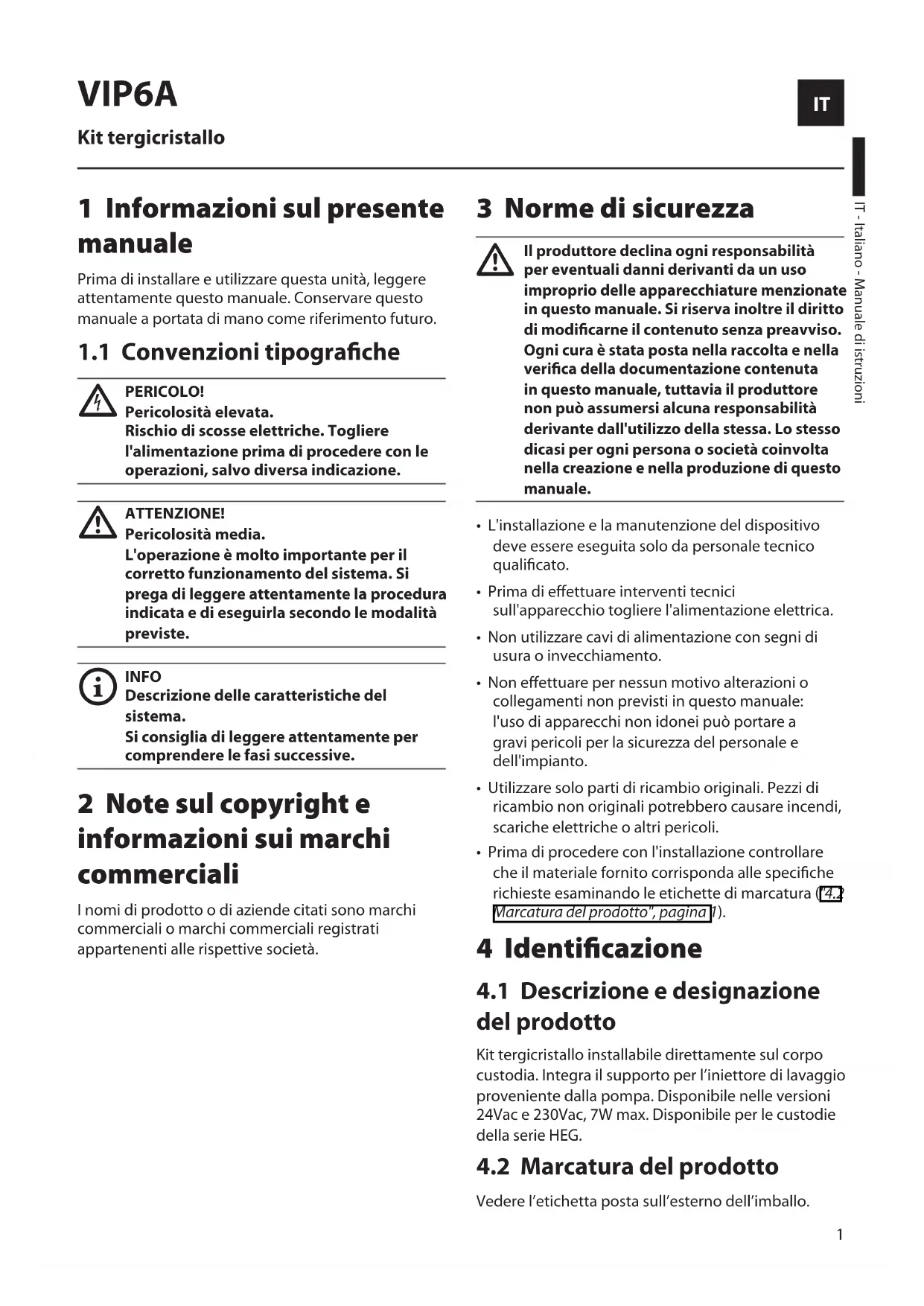

ITALIANO 3 Norme di sicurezza

Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contenuto senza preavviso. Ogni cura è stata posta nella raccolta e nella verifica della documentazione contenuta in questo manuale, tuttavia il produttore non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.• L'installazione e la manutenzione del dispositivo deve essere eseguita solo da personale tecnico qualificato.• Prima di effettuare interventi tecnici sull'apparecchio togliere l'alimentazione elettrica.• Non utilizzare cavi di alimentazione con segni di usura o invecchiamento.• Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale: l'uso di apparecchi non idonei può portare a gravi pericoli per la sicurezza del personale e dell'impianto.• Utilizzare solo parti di ricambio originali. Pezzi di ricambio non originali potrebbero causare incendi, scariche elettriche o altri pericoli.• Prima di procedere con l'installazione controllare che il materiale fornito corrisponda alle specifiche richieste esaminando le etichette di marcatura ("4.2 Marcatura del prodotto", pagina 1). 4 Identificazione

4.1 Descrizione e designazione

del prodotto Kit tergicristallo installabile direttamente sul corpo custodia. Integra il supporto per l’iniettore di lavaggio proveniente dalla pompa. Disponibile nelle versioni 24Vac e 230Vac, 7W max. Disponibile per le custodie della serie HEG.

4.2 Marcatura del prodotto

Vedere l’etichetta posta sull’esterno dell’imballo. 1 Informazioni sul presente manuale Prima di installare e utilizzare questa unità, leggere attentamente questo manuale. Conservare questo manuale a portata di mano come riferimento futuro.

1.1 Convenzioni tipografiche

PERICOLO! Pericolosità elevata. Rischio di scosse elettriche. Togliere l'alimentazione prima di procedere con le operazioni, salvo diversa indicazione. ATTENZIONE! Pericolosità media. L'operazione è molto importante per il corretto funzionamento del sistema. Si prega di leggere attentamente la procedura indicata e di eseguirla secondo le modalità previste. INFO Descrizione delle caratteristiche del sistema. Si consiglia di leggere attentamente per comprendere le fasi successive. 2 Note sul copyright e informazioni sui marchi commerciali I nomi di prodotto o di aziende citati sono marchi commerciali o marchi commerciali registrati appartenenti alle rispettive società. VIP6A Kit tergicristalloIT - Italiano - Manuale di istruzioni

6 Assemblaggio e installazione

L'assemblaggio e l'installazione vanno eseguiti solo da personale specializzato.

6.1.1 Installazione del kit tergicristallo

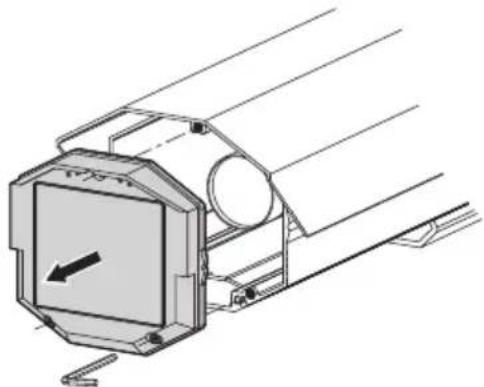

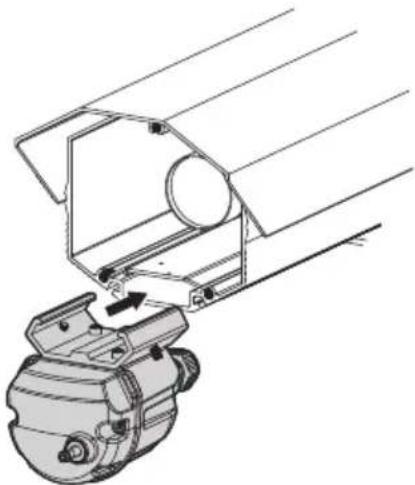

sulla custodia Smontare la flangia anteriore della custodia svitando le tre viti frontali. Fig. 01 Inserire il corpo tergicristallo infilando la slitta sul profilo del corpo della custodia. Fig. 02 5 Preparazione del prodotto per l'utilizzo

Qualsiasi cambiamento non espressamente approvato dal costruttore fa decadere la garanzia.

5.1 Precauzioni di sicurezza

In configurazione alimentata a 230Vac occorre inserire sulla linea di alimentazione, a monte, un interruttore generale unipolare 1 0 (distanza apertura dei contatti d>3mm). Tale interruttore deve essere utilizzato come mezzo di separazione dell’alimentazione prima di eseguire qualsiasi operazione di manutenzione o apertura della custodia.

5.2 Contenuto e disimballaggio

Alla consegna del prodotto verificare che l'imballo sia integro e non abbia segni evidenti di cadute o abrasioni. In caso di evidenti segni di danno all'imballo contattare immediatamente il fornitore. Conservare l'imballo nel caso sia necessario inviare il prodotto in riparazione. Controllare che il contenuto sia rispondente alla lista del materiale sotto indicata:

• Manuale di istruzioni

5.3 Smaltimento in sicurezza dei

materiali di imballaggio I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo. Si ricorda comunque che in caso di ritorno di materiale con malfunzionamenti è consigliato l'imballaggio originale per il trasporto.IT - Italiano - Manuale di istruzioni

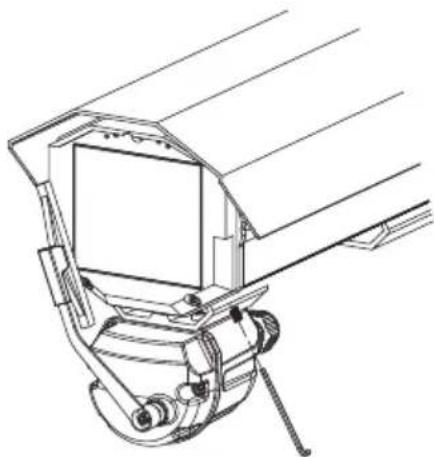

Bloccare il corpo del tergicristallo avvitando i grani posti sulla sua slitta di fissaggio nella posizione che consenta una giusta pressione della spazzola sul vetro della custodia. Fig. 06

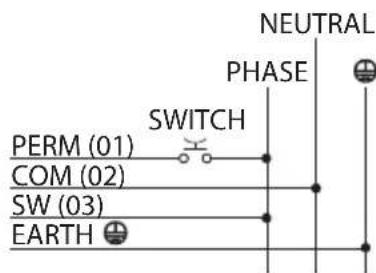

Prestare attenzione che la tensione di alimentazione usata sia quella indicata sulla targhetta posta sul retro dell’apparecchiatura. Effettuare le connessioni elettriche sul connettore femmina 3+PE come da schema elettrico. PHASE NEUTRAL SWITCH PERM (01) COM (02) SW (03) EARTH

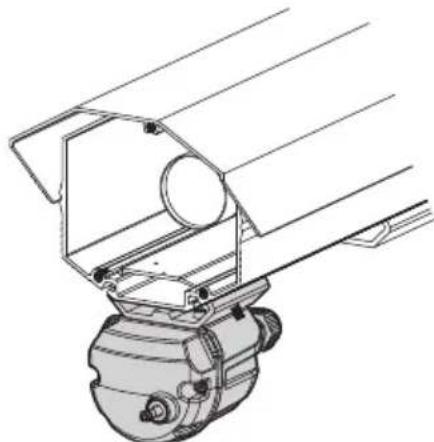

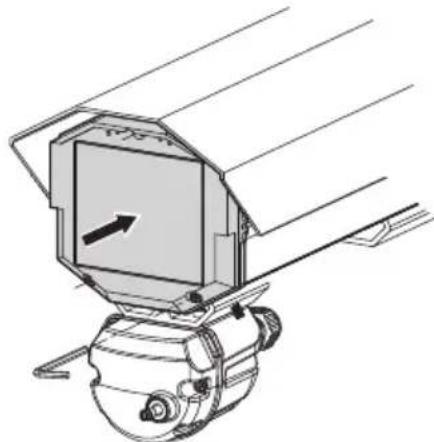

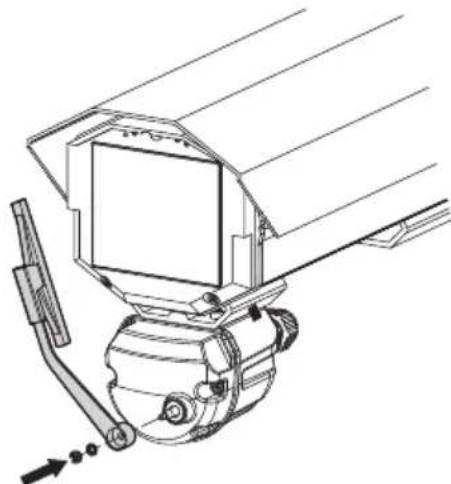

Fig. 07 Alimentare il tergicristallo collegando la fase al morsetto 03 (SW) del connettore e il neutro al morsetto 02 (COM) del connettore. Collegare tramite un pulsante esterno la fase al morsetto 01 (PERM) del connettore. Mantenendo premuto il pulsante esterno si otterrà un funzionamento continuo (permanente) del tergicristallo. Rilasciando il pulsante la spazzola del tergicristallo si porterà nella posizione di riposo al lato sinistro del vetro della custodia. Nel caso si utilizzi un ricevitore collegare il morsetto 03 del connettore all’uscita SW del ricevitore, 01 a PERM e 02 a COM. Far scorrere il corpo del tergicristallo lungo il corpo della custodia. Fig. 03 Rimontare la flangia anteriore della custodia avvitando le tre viti frontali facendo attenzione che la guarnizione di tenuta sia nella corretta sede. Fig. 04 Montare la spazzola del tergicristallo sull’albero d’uscita fissandola nella posizione di riposo sul lato sinistro del vetro frontale. Fig. 05IT - Italiano - Manuale di istruzioni

I valori espressi sono in millimetri. R182

Fig. 8 VIP6A 7 Istruzioni di funzionamento ordinario

Non utilizzare il tergicristallo quando la temperatura esterna è inferiore agli 0°C o in presenza di ghiaccio. 8 Smaltimento dei rifiuti

Questo simbolo e il sistema di riciclaggio sono validi solo nei paesi dell'EU e non trovano applicazione in altri paesi del mondo. Il vostro prodotto è stato costruito da materiali e componenti di alta qualità, che sono riutilizzabili o riciclabili. Prodotti elettrici ed elettronici che portano questo simbolo alla fine dell'uso devono essere smaltiti separatamente dai rifiuti casalinghi. Vi preghiamo di smaltire questo apparecchio in un Centro di raccolta o in un'Ecostazione. Nell'Unione Europea esistono sistemi di raccolta differenziata per prodotti elettrici ed elettronici. 9 Dati tecnici

Corpo in polipropilene rinforzatoSpazzola in acciaio Inox/alluminioColore RAL9002 IP66 Dimensioni (WxHxL): 99x114x209mm (non comprensivo di spazzola)Peso unitario: 0.7kgConnettore 3+1 PININ 230Vac, consumo 7W maxIN 24Vac, consumo 7W maxTemperatura di esercizio: -20°C / + 50°CFornito con manuale di istruzioniCertificazione EACFR - Français - Manuel d'instructions
