Tipo di prodotto	Supporto di fissaggio per proiettore
Marca	Videotec
Modello	NVXIRBKT
Materiale	Acciaio inossidabile AISI 316L elettrolucidato
Dimensioni (approssimative)	Circa 100 x 80 x 30 mm
Peso (approssimativo)	Circa 0,5 kg
Alimentazione	Nessuna (accessorio meccanico)
Utilizzo principale	Fissaggio di un proiettore LED su una telecamera
Contenuto della confezione	Supporto, viti, rondelle, manuale di istruzioni
Installazione	Fissare il supporto alla telecamera, poi il proiettore al supporto
Coppia di serraggio raccomandata	4,5 Nm
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Sicurezza	Installazione da parte di personale qualificato; utilizzare pezzi originali
Ricambi e riparabilità	Utilizzare solo pezzi di ricambio originali Videotec
Informazioni generali	Realizzato in acciaio inossidabile resistente alla corrosione

Domande frequenti - NVXIRBKT Videotec

Qual è il materiale del supporto NVXIRBKT?

Il supporto è realizzato in acciaio inossidabile AISI 316L elettrolucidato, che offre un'eccellente resistenza alla corrosione.

Questo supporto è compatibile con tutte le telecamere?

È progettato per essere fissato su una telecamera compatibile con il sistema di montaggio Videotec. Controllare le dimensioni e il passo della vite nel manuale.

Come installare il supporto sulla mia telecamera?

Fissare il supporto (01) alla telecamera (02) utilizzando le viti e le rondelle fornite, rispettando una coppia di serraggio di 4,5 Nm.

Posso usare questo supporto con qualsiasi proiettore LED?

Il supporto è previsto per proiettori LED compatibili. Consultare il manuale per le dimensioni e il peso massimo raccomandati.

Quali sono le precauzioni di sicurezza da prendere durante l'installazione?

L'installazione deve essere effettuata da personale tecnico qualificato. Spegnere sempre l'alimentazione prima di qualsiasi intervento e utilizzare solo pezzi originali.

Come mantenere il supporto?

Pulirlo con un panno morbido e asciutto. Evitare prodotti abrasivi che potrebbero graffiare la superficie in acciaio inossidabile.

Il supporto è resistente alle intemperie?

Sì, grazie all'acciaio inossidabile AISI 316L, resiste alla corrosione e può essere utilizzato all'aperto.

Qual è la coppia di serraggio raccomandata per le viti?

La coppia di serraggio per le viti di fissaggio è di 4,5 Nm. Non superare per evitare di danneggiare l'attrezzatura.

Cosa fare se un pezzo manca nella confezione?

Contattare immediatamente il fornitore. Conservare l'imballaggio originale in caso di reso.

Dove trovare il manuale di istruzioni completo?

Il manuale è incluso nella confezione. È possibile anche scaricarlo gratuitamente in formato PDF su notice-facile.com.

MANUALE UTENTE NVXIRBKT Videotec

1 Informazioni sul presente manuale

Prima di installare e utilizzare questa unità, leggere attentamente tutta la documentazione fornita. Tenere il manuale a portata di mano per consultazioni successive.

1.1 Convenzioni tipografiche

ATTENZIONE!

Pericolosità media.

L'operazione è molto importante per il corretto funzionamento del sistema. Si prega di leggere attentamente la procedura indicata e di eseguirla secondo le modalità previste.

INFO

Descrizione delle caratteristiche del sistema.

Si consiglia di leggere attentamente per comprendere le fasi successive.

2 Note sul copyright e informazioni sui marchi commerciali

I nomi di prodotto o di aziende citati sono marchi commerciali o marchi commerciali registrati appartenenti alle rispettive società.

3 Norme di sicurezza

ATTENZIONE! L'installazione e la manutenzione del dispositivo deve essere eseguita solo da personale tecnico specializzato.

• Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contenuto senza preavviso. Ogni cura è stata posta nella raccolta e nella verifica della documentazione contenuta in questo manuale. Il produttore, tuttavia, non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.
• Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto.
• Utilizzare solo parti di ricambio originali. Pezzi di ricambio non originali potrebbero causare incendi, scariche elettriche o altri pericoli.

4 Identificazione

4.1 Descrizione e designazione del prodotto

Supporto di fissaggio per illuminatore.

5 Preparazione del prodotto per l'utilizzo

Qualsiasi intervento non espressamente approvato dal costruttore fa decadere la garanzia.

5.1 Precauzioni di sicurezza prima dell'utilizzo

5.2 Disimballaggio

Alla consegna del prodotto verificare che l'imballo sia integro e non presenti segni evidenti di cadute o abrasioni.

In caso di danni evidenti all'imballo contattare immediatamente il fornitore.

In caso di restituzione del prodotto malfunzionante è consigliato l'utilizzo dell'imballaggio originale per il trasporto.

Conservare l'imballo qualora fosse necessario inviare il prodotto in riparazione.

5.3 Smaltimento in sicurezza dei materiali di imballaggio

I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.

5.4 Contenuto

Controllare che il contenuto sia corrispondente alla lista del materiale sotto elencato:

• Supporto di fissaggio per illuminatore
• Viteria
• Manuale di istruzioni

6 Installazione

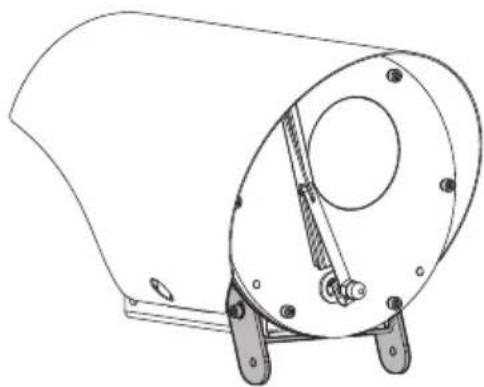

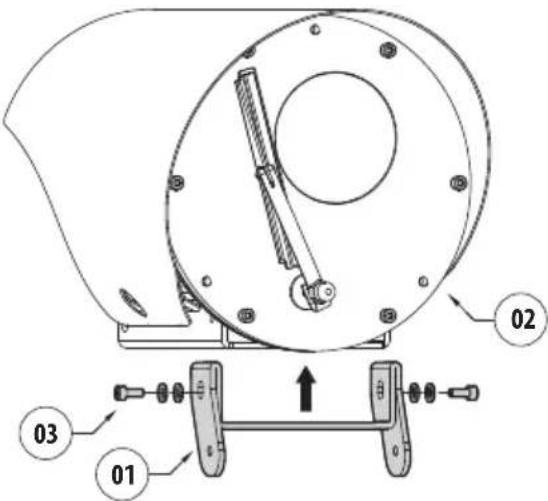

Fissare il supporto di fissaggio per illuminatore (01) alla telecamera (02) utilizzando le viti e le rondelle in dotazione (03).

Prestare attenzione durante il fissaggio. Coppia di serraggio: 4.5Nm.

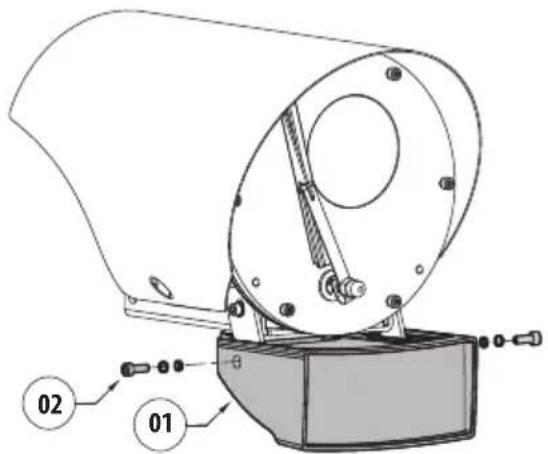

Fissare l'illuminatore LED (01) al supporto utilizzando le viti e le rondelle in dotazione (02).

Fig. 3 L'illuminatore illustrato in figura è solo a scopo illustrativo.

Prestare attenzione durante il fissaggio. Coppia di serraggio: 4.5Nm.

Per ulteriori informazioni fare riferimento al manuale d'uso ed installazione del prodotto.

7 Dati tecnici

7.1 Meccanica

In acciaio Inox AISI 316L elettrolucidato

Dimensioni (HxL): 56.9x103.4mm

Peso unitario: 0.138kg

8 Disegni tecnici

Le misure indicate sono espresse in millimetri.
