BEDIENUNGSANLEITUNG NVXIRBKT Videotec

Vor Installation und Anwendung der Einheit ist die gesamte gelieferte Dokumentation aufmerksam zu lesen. Zum späteren Nachschlagen das Handbuch in Reichweite aufbewahren.

1.1 Schreibweisen

ACHTUNG!

Mittlere Gefährdung.

Der genannte Vorgang hat große Bedeutung für den einwandfreien Betrieb des Systems. Es wird gebeten, sich die Verfahrensweise durchzulesen und zu befolgen.

ANMERKUNG

Beschreibung der Systemmerkmale.

Eine sorgfältige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken

Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.

3 Sicherheitsnormen

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

• Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig ausgeführt und überprüft. Der Hersteller kann dennoch keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem Handbuch miteinbezogen ist.
• Unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.
• Es dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile können zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.

4 Identifizierung

4.1 Beschreibung und Bezeichnung des Produktes

Scheinwerferbefestigungshalterung.

5 Vorbereitung des Produktes auf den Gebrauch

Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.

5.1 Sicherheitsvorkehrungen vor dem Gebrauch

5.2 Entfernen der Verpackung

Bei der Lieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.

Bei offensichtlichen Schadensspuren an der Verpackung muss umgehend der Lieferant verständigt werden.

Im Falle der Rückgabe des nicht korrekt funktionierenden Produktes empfiehlt sich die Verwendung der Originalverpackung für den Transport.

Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.

5.3 Sichere Entsorgung der Verpackungsmaterialien

Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des Installationstechnikers, sie getrennt, auf jeden Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.

5.4 Inhalt

Prüfen Sie, ob der Inhalt mit der nachstehenden Materialliste übereinstimmt:

• Scheinwerferbefestigungshalterung
• Schrauben
  • Bedienungslanleitung

6 Installation

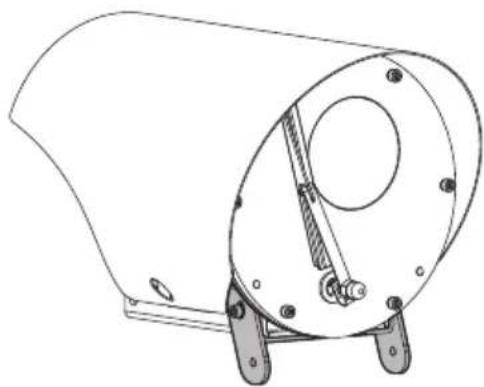

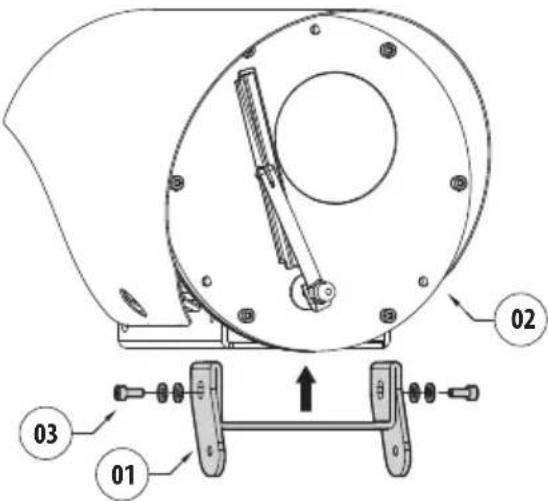

Befestigen Sie die Befestigungshalterung für den Scheinwerfer (01) an der Kamera (02) durch den enthaltenen Schrauben und Unterlegscheiben (03).

Auf die Befestigung achten. Anzugsdrehmoment: 4.5Nm.

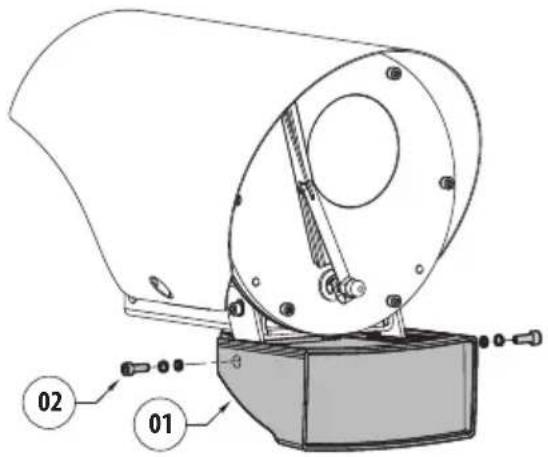

Den LED-Scheinwerfer (01) an der Halterung befestigen durch den enthaltenen Schrauben und Unterlegscheiben (02).

Abb. 3 Der abgebildete Scheinwerfer dient nur zu Anschauungszwecken.

Auf die Befestigung achten. Anzugsdrehmoment: 4.5Nm.

Für weitere Informationen siehe Bedienungs- und Installationshandbuch des Produktes.

7 Technische Daten

7.1 Mechanik

Aus elektropoliertem rostfreien Stahl AISI 316L

Abmessungen (HxL): 56.9x103.4mm

Einheitsgewicht: 0.138kg

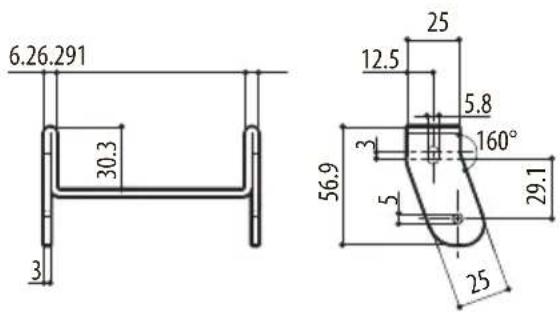

8 Technische Zeichnungen

Die Maße sind in Millimetern angegeben.

6.26.291 30.3 3 56.9 25 12.5 5.8 160° 3 5 29.1 25

Abb. 4 NVXIRBKT.
