MANUALE UTENTE VERSO COMPACT Videotec

IT Italiano - Manuale di istruzioni

Custodia per telecamera in policarbonato ad apertura laterale

1 Informazioni sul presente manuale....5

1.1 Convenzioni tipografiche 5

2 Note sul copyright e informazioni sui marchi commerciali ....5

3 Norme di sicurezza....5

4 Identificazione....7

4.1 Descrizione e designazione del prodotto....7

4.1.1 VERSO 7

4.1.2 VERSO COMPACT 7

4.1.3 VERSO POLAR....7

4.2 Etichetta di marcatura del prodotto....7

5 Preparazione del prodotto per l'utilizzo....8

5.1 Disimballaggio 8

5.2 Contenuto....8

5.3 Smaltimento in sicurezza dei materiali di imballaggio....8

5.4 Lavoro preparatorio prima dell'installazione 8

5.4.1 Fissaggio del supporto....8

6 Installazione 9

6.1 Apertura della custodia....9

6.2 Installazione della telecamera 9

6.3 Descrizione della scheda.... 10

6.4 Collegamento della linea di alimentazione 12

6.4.1 Tipo di cavo....12

6.5 Installazione della versione con doppio filtro per ricambio dell'aria 12

6.6 Sacchetto disidratante 12

7 Accessori 13

7.1.1 Installazione del riscaldamento....13

7.2 Alimentatore per telecamera....13

7.2.1 Installazione dell'alimentatore per telecamera....13

7.3 Ventilatore....14

7.3.1 Installazione del ventilatore 14

8 Pulizia 14

8.1 Pulizia della finestra e delle parti in plastica 14

9 Informazioni sullo smaltimento e il riciclo 14

10 Dati tecnici 15

10.1 VERSO 15

10.1.1 Generale....15

10.1.2 Meccanica 15

10.1.3 Elettrico....15

10.1.4 Ambiente....15

10.1.5 Certificazioni 15

10.2 VERSO COMPACT 16

10.2.1 Generale 16
10.2.2 Meccanica....16
10.2.3 Elettrico 16
10.2.4 Ambiente 16
10.2.5 Certificazioni....16

10.3 VERSO POLAR.... 17

10.3.1 Generale 17
10.3.2 Meccanica....17
10.3.3 Elettrico 17
10.3.4 Ambiente 17
10.3.5 Certificazioni....17

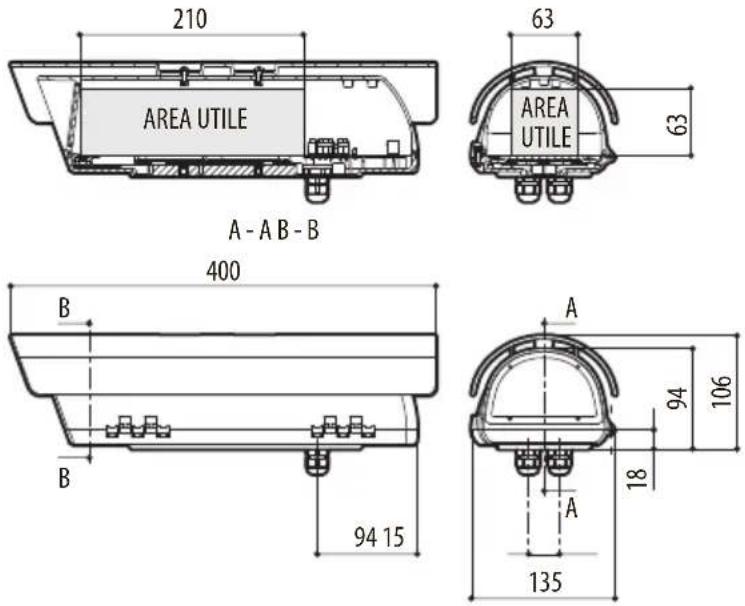

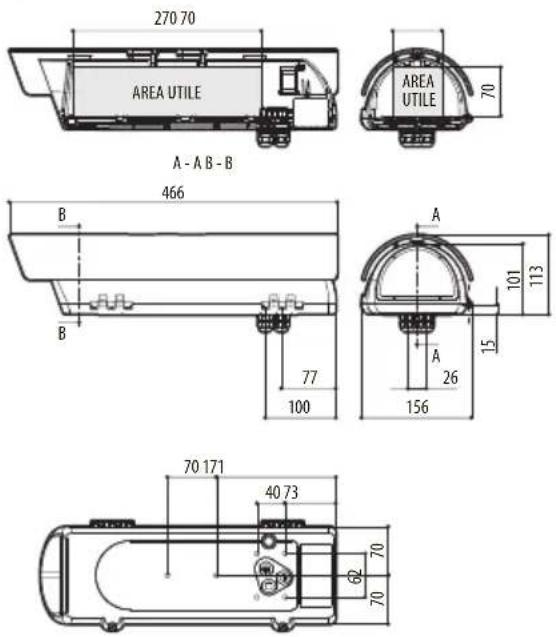

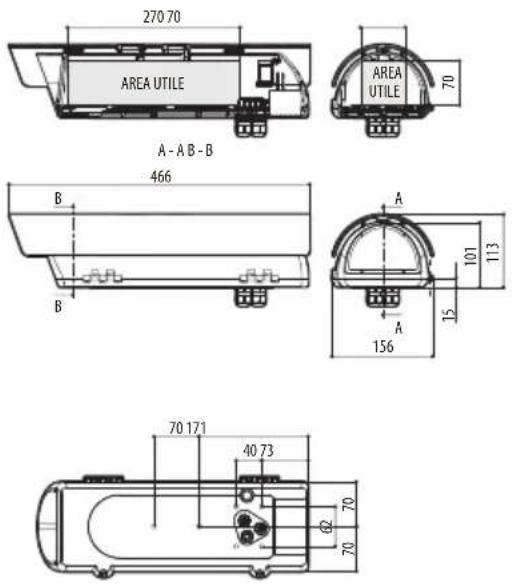

11 Disegni tecnici 18

1 Informazioni sul presente manuale

Prima di installare e utilizzare questo prodotto leggere attentamente tutta la documentazione fornita. Tenere il manuale a portata di mano per consultazioni successive.

1.1 Convenzioni tipografiche

PERICOLO!

Pericolosità elevata.

Rischio di scosse elettriche. Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto, salvo diversa indicazione.

ATTENZIONE!

Pericolosità media.

L'operazione è molto importante per il corretto funzionamento del sistema. Si prega di leggere attentamente la procedura indicata e di eseguirla secondo le modalità previste.

INFO

Descrizione delle caratteristiche del sistema.

Si consiglia di leggere attentamente per comprendere le fasi successive.

2 Note sul copyright e informazioni sui marchi commerciali

I nomi di prodotto o di aziende citati sono marchi commerciali o marchi commerciali registrati appartenenti alle rispettive società.

3 Norme di sicurezza

ATTENZIONE! L'installazione e la manutenzione del dispositivo devono essere eseguite solo da personale tecnico specializzato.

• ATTENZIONE! L'impianto elettrico al quale è collegata l'unità deve essere dotato di un interruttore di protezione bipolare automatico. L'interruttore per le unità a tensione di rete deve avere un livello di intervento di 20A max. L'interruttore per le unità a bassa tensione deve avere un livello di intervento di 6A max. Tale interruttore deve essere di tipo Listed. La distanza minima tra i contatti dell'interruttore di protezione deve essere di 3mm. L'interruttore deve essere provvisto di protezione contro la corrente di guasto verso terra (differenziale) e la sovracorrente (magnetotermico).
• Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contenuto senza preavviso. Ogni cura è stata posta nella raccolta e nella verifica della documentazione contenuta in questo manuale. Il produttore, tuttavia, non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.
• Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto.
• Non utilizzare cavi con segni di usura o invecchiamento.
• Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale. L'uso di apparecchi non idonei può portare a gravi pericoli per la sicurezza del personale e dell'impianto.

• Utilizzare solo parti di ricambio originali. Pezzi di ricambio non originali potrebbero causare incendi, scariche elettriche o altri pericoli.

• Si devono rispettare le normative nazionali per l'installazione del dispositivo.

• Questo dispositivo è stato progettato per essere fissato e collegato in maniera permanente su un edificio o su una struttura adeguata. Il dispositivo deve essere fissato e collegato in maniera permanente prima di effettuare qualsiasi operazione.
• Prima di procedere con l'installazione, controllare che il materiale fornito corrisponda alle specifiche richieste esaminando le etichette di marcatura (4.2 Etichetta di marcatura del prodotto, pagina 7).
• Ogni dispositivo che può essere installato all'interno del prodotto deve essere conforme alle norme di sicurezza attuali.
• Se l'installazione deve essere di tipo NEMA TYPE 4X, l'installatore deve sostituire i pressacavi del prodotto con dei pressacavi di tipo NEMA TYPE 4X.
• Per tutte le connessioni, utilizzare cavi idonei a sopportare temperature di almeno 75°C.
• Il prodotto è progettato per alloggiare solo telecamere opportunamente certificate secondo IEC/UL 60950-1 o IEC/UL 62368-1 (7W max).
• L'impianto elettrico deve essere dotato di un sezionatore di rete prontamente riconoscibile e utilizzabile in caso di necessità.

• Per la connessione della linea di alimentazione utilizzare l'apposita scatola di connessione (UPTJ BUL). Per ulteriori informazioni fare riferimento al manuale d'uso ed installazione del prodotto.

• Utilizzare dei capicorda Listed per la connessione dei conduttori di rete ai morsetti. I capicorda devo essere adeguati al tipo di installazione (da -20°C a +80°C min., V-0). Esempi di capicorda: RP, BP o YP (Cembre).

• La categoria di installazione (detta anche categoria di sovratensione) specifica i livelli della tensione transitoria di rete alla quale l'apparato è soggetto. La categoria dipende dal luogo di installazione e dalla presenza di dispositivi di protezione contro le sovratensioni. Un dispositivo per ambienti industriali, connesso ai rami principali dell'impianto di alimentazione è soggetto alla categoria di installazione III. Se questo è il caso, è richiesta una riduzione alla categoria II. Ciò può essere ottenuto utilizzando un trasformatore di isolamento con schermatura connessa a terra tra il primario ed il secondario, o tramite l'impiego di dispositivi di protezione contro le sovratensioni (SPD), UL listed, connessi tra la fase ed il neutro e tra il neutro e terra. I dispositivi SPD UL listed, dovranno essere predisposti per limitare sovratensioni transitorie in modo ripetitivo e per le seguenti condizioni nominali di funzionamento: Tipo 2 (Dispositivi SPD connessi permanentemente alla rete di alimentazione, per installazioni dal lato del carico del dispositivo di servizio); Corrente nominale di scarica (In) 20kA minimi. Si possono utilizzare ad esempio: FERRAZ SHAWMUT, ST23401PG-CN, ST240SPG-CN specificati per 120Vac/240Vac, (In=20kA). La distanza massima tra l'installazione e la riduzione è di 5m.

4 Identificazione

4.1 Descrizione e designazione del prodotto

4.1.1 VERSO

Robusta custodia con caratteristiche antivandaliche, progettata per semplificare l'installazione ed il servizio e garantire una protezione totale a tutte le condizioni ambientali.

Le sue dimensioni la rendono adatta ad alloggiare svariate combinazioni di telecamere ed ottiche.

Costruita interamente con il più nuovo e resistente tecnopolimero, assicura un'elevata resistenza agli impatti e un'alta protezione contro gli agenti atmosferici ed ai raggi UV.

Estremamente semplice da installare, l'apertura laterale facilita ampiamente l'accesso alla telecamera, alle ottiche e a tutte le connessioni interne.

La custodia propone diverse varianti di montaggio, supporto a parete o soffitto, con o senza passaggio interno cavi e brandeggio.

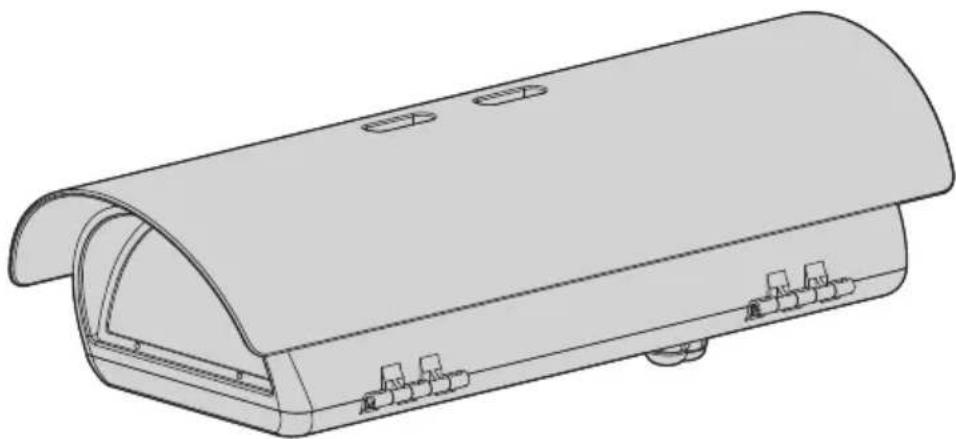

4.1.2 VERSO COMPACT

Costruita interamente con il più nuovo e resistente tecnopolimero, assicura un'elevata resistenza agli impatti e un'alta protezione contro gli agenti atmosferici ed ai raggi UV.

4.1.3 VERSO POLAR

Questo modello di custodia è equipaggiato di un sistema di riscaldamento potenziato che garantisce un funzionamento ottimale anche alle temperature più rigide, fino a -55°C.

4.2 Etichetta di marcatura del prodotto

Vedere l'etichetta posta sul prodotto.

5 Preparazione del prodotto per l'utilizzo

Qualsiasi intervento non espressamente approvato dal costruttore fa decadere la garanzia.

5.1 Disimballaggio

Alla consegna del prodotto verificare che l'imballo sia integro e non presenti segni evidenti di cadute o abrasioni.

In caso di danni evidenti all'imballo contattare immediatamente il fornitore.

In caso di restituzione del prodotto malfunzionante è consigliato l'utilizzo dell'imballo originale per il trasporto.

Conservare l'imballo qualora fosse necessario inviare il prodotto in riparazione.

5.2 Contenuto

Controllare che il contenuto sia corrispondente alla lista del materiale sotto elencato:

• Custodia

• Dotazione per custodia:

• Chiave esagonale

• Distanziali
• Guarnizioni per pressacavi
• Pressacavi (x3)
  • Viteria
  • Viti per telecamera

- Manuale di istruzioni

5.3 Smaltimento in sicurezza dei materiali di imballaggio

I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.

5.4 Lavoro preparatorio prima dell'installazione

5.4.1 Fissaggio del supporto

Il prodotto deve essere fissato con mezzi adeguati. I mezzi di fissaggio devono garantire la tenuta meccanica applicando una forza pari almeno a 4 volte il peso complessivo dell'apparecchiatura.

6 Installazione

6.1 Apertura della custodia

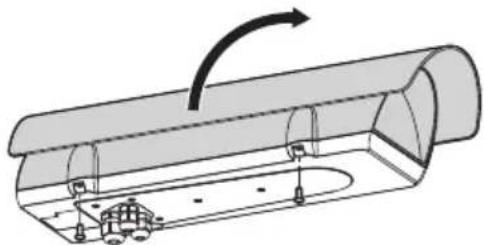

Svitare le 2 viti poste sul fianco, far ruotare tettuccio e corpo superiore attorno all'asse delle cerniere di apertura.

Al termine delle operazioni di installazione e cablaggio richiudere il prodotto.

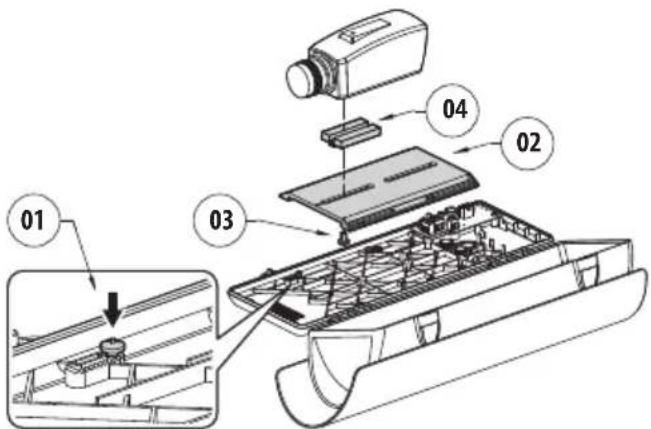

6.2 Installazione della telecamera

Aprire la custodia come descritto nel relativo capitolo (6.1 Apertura della custodia, pagina 9).

Svitare parzialmente le viti di fissaggio (01).

Rimuovere la slitta interna (02) facendola scorrere fino a fare coincidere i fori con le viti di fissaggio.

Fissare la telecamera con la vite da 1/4" (03). Per collocare nel modo corretto la telecamera e l'ottica, se necessario, utilizzare i distanziali in dotazione (04).

Riposizionare la slitta interna serrando le viti precedentemente allentate.

Togliere la guaina di protezione dei conduttori e collegarli al morsetto (alimentazione della telecamera, 6.3 Descrizione della scheda, pagina 10).

I conduttori del cavo di alimentazione della telecamera devono essere fissati tra loro con una fascetta in prossimità del morsetto. Tenere separati i cavi di alimentazione da quelli di segnale.

6.3 Descrizione della scheda

Collegare la terra di sicurezza al relativo morsetto del connettore di alimentazione.

L'aspetto della scheda potrebbe differire da quello illustrato.

La scheda, a seconda della versione del prodotto, potrebbe non essere dotata di tutte le funzionalità.

DESCRIZIONE DELLA SCHEDA (VERSO, VERSO COMPACT)
Con-net-tore	Funzione Note
J1 Alimentazione della telecamera ( V_OUT )		In base al modello di alimentazione i due connettori hanno uso differente.Se alimentata in 12Vdc il connet-tore A corrisponde alla polarità +, mentre il connettore B corrispon-de alla polarità -.Se alimentata in 24Vac i connettori A e B sono equivalenti e corrispon-dono alla tensione Vac.
		Contatti dello switch antiapertura	Solo alcuni modelli
J2 Alimentazione del riscaldamento
J3 Alimentazione della scheda ( V_IN )
J4 Uscita ausiliaria ( V_OUT )		Stessa tensione applicata su J3
J5	Connettore per alimentatore/ponticello	Ponticello presente solo nei modelli ventilati
J6 Alimentazione del ventilatore
SW1 Switch antiapertura Solo alcuni modelli

Tab. 1

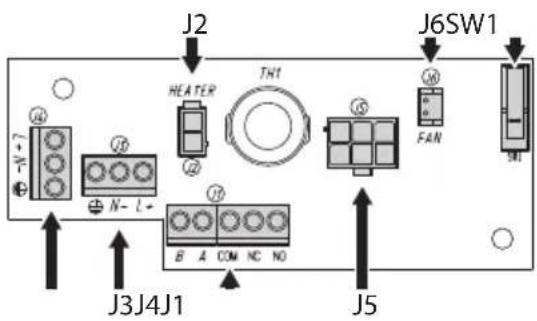

J2 HEATER TH1 J6SW1 N- L+ B A COM NC NO J3J4J1 J5

Fig. 3 VERSO.

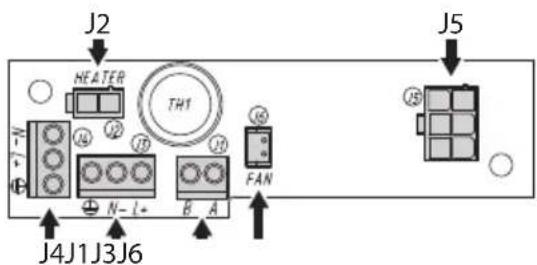

J2 HEATER TH1 J4J1J3J6 FAN J5

Fig. 4 VERSO COMPACT.

DESCRIZIONE DELLA SCHEDA (VERSO, VERSIONE CON DOPPIO FILTRO PER IL RICAMBIO DELL'ARIA)
Con-net-tore	Funzione Note
J1 Alimentazione della scheda ( V_IN )
J2 Uscita ausiliaria ( V_OUT )		Stessa tensione applicata su J1
J3 Alimentazione del riscaldamento
J4 Contatti dello switch antiapertura		Solo alcuni modelli
J5 Alimentazione della telecamera ( V_OUT )		In base al modello di alimentazione i due connettori hanno uso differente.Se alimentata in 12Vdc il connet-tore A corrisponde alla polarità +, mentre il connettore B corrispon-de alla polarità - .Se alimentata in 24Vac i connettori A e B sono equivalenti e corrispon-dono alla tensione Vac.
J7	Connettore per alimentatore/ponticello	Ponticello presente solo nei modelli ventilati
J8 Alimentazione del ventilatore
SW1 Switch antiapertura Solo alcuni modelli

Tab. 2

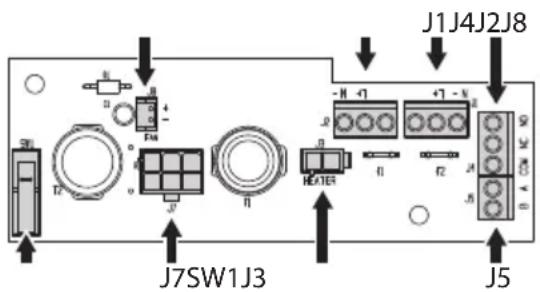

J1J4J2J8 J7SW1J3 J5

Fig. 5 VERSO (versione con doppio filtro per il ricambio dell'aria).

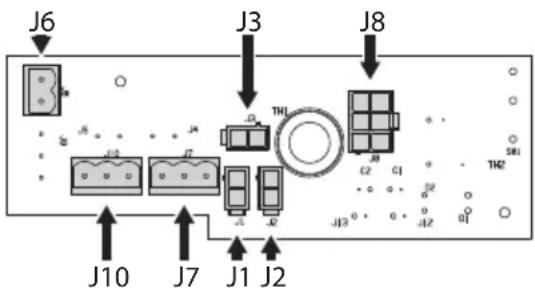

DESCRIZIONE DELLA SCHEDA (VERSO POLAR)
Con-netto-re	Funzione	Note
J1, J2,J3	Alimentazione del riscaldamento
J6	Alimentazione della telecamera ( V_OUT )
J7	Alimentazione della scheda ( V_IN )	In base al modello di alimentazione i due connettori hanno uso differente.Se alimentata in 12Vdc il connettore A corrisponde alla polarità +, mentre il connettore B corrisponde alla polarità - .Se alimentata in 24Vac i connettori A e B sono equivalenti e corrispondono alla tensione Vac.
J8	Connettore per alimentatore/ponticello	Presente solo nelle versioni 12V Dc / 24 Vac.
J10	Uscita ausiliaria ( V_OUT ) Stessa tensione applicata su J7.

Tab. ^1

6.4 Collegamento della linea di alimentazione

Il cavo di terra deve essere più lungo degli altri due di circa 10mm per prevenirne il distacco accidentale a causa dello stiramento.

Introdurre i cavi all'interno della custodia attraverso i pressacavi. I pressacavi sono adatti per conduttori con diametro compreso tra 5mm e 10mm. Il tratto di cavo all'interno della custodia deve essere sufficientemente lungo da permettere il collegamento. Serrare opportunamente i pressacavi.

Togliere la guaina di protezione dei conduttori e collegarli al morsetto (Alimentazione della scheda, 6.3 Descrizione della scheda, pagina 10).

6.4.1 Tipo di cavo

Il tipo di cavo da utilizzare per il collegamento alla linea di alimentazione deve essere compatibile con l'impiego previsto. Attenersi alle regole nazionali in vigore riguardo le installazioni elettriche.

6.5 Installazione della versione con doppio filtro per ricambio dell'aria

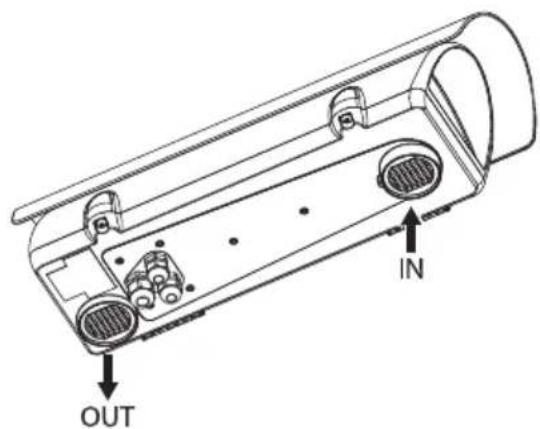

Durante l'installazione prestare attenzione all'orientamento delle alette del filtro di ingresso dell'aria.

OUT IN

Fig. 7

A seconda dell'angolo di inclinazione della custodia, l'orientamento delle alette del filtro deve prevenire la penetrazione di acqua in caso di pioggia.

Al fine di garantire il grado di protezione, installare la custodia al supporto rispettando i limiti di inclinazione riportati in figura.

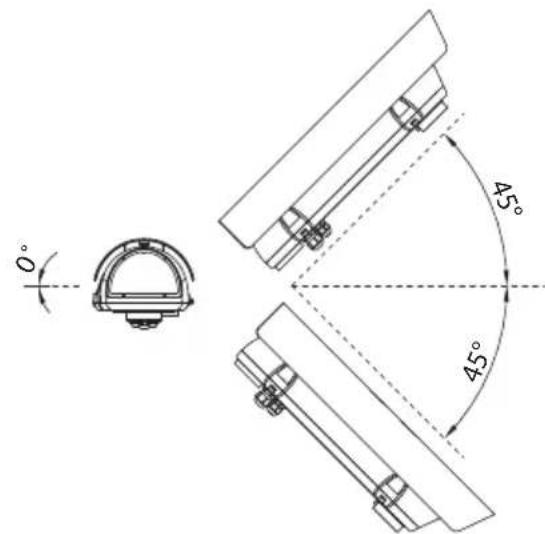

0° 45° 45°

Fig. 8 Massima inclinazione dell'asse trasversale: 0°. Massima inclinazione dell'asse longitudinale: ±45°.

6.6 Sacchetto disidratante

Estrarre il sacchetto disidratante dalla confezione e inserirlo nel prodotto.

7 Accessori

Per ulteriori dettagli sulla configurazione e l'utilizzo fare riferimento al manuale del relativo accessorio.

7.1 Riscaldamento

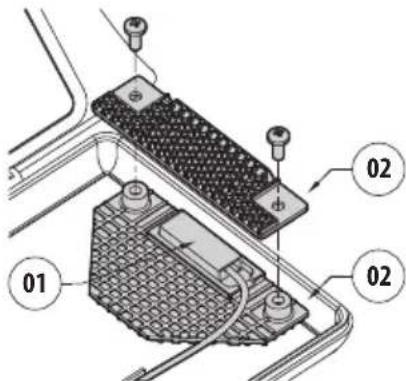

7.1.1 Installazione del riscaldamento

Aprire la custodia come descritto nel relativo capitolo (6.1 Apertura della custodia, pagina 9).

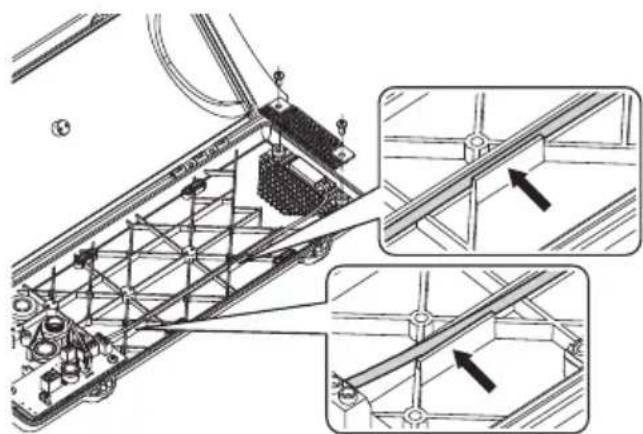

Fissare il kit di riscaldamento nei punti predisposti sul corpo custodia.

La resistenza precablata (01) deve essere interposta fra i 2 dissipatori (02) prima del fissaggio per garantirne il contatto e assicurare in questo modo una corretta trasmissione del calore.

Passare il cablaggio del riscaldamento nelle sedi predisposte.

Riposizionare la slitta interna serrando le viti precedentemente allentate.

7.2 Alimentatore per telecamera

7.2.1 Installazione dell'alimentatore per telecamera

Prestare attenzione al valore di tensione utilizzato per alimentare il circuito. A seconda delle esigenze utilizzare il kit di alimentazione corretto.

Alimentatori utilizzabili:

• IN da 100Vac fino a 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
• IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

Fig. 11 Alimentatore per telecamera.

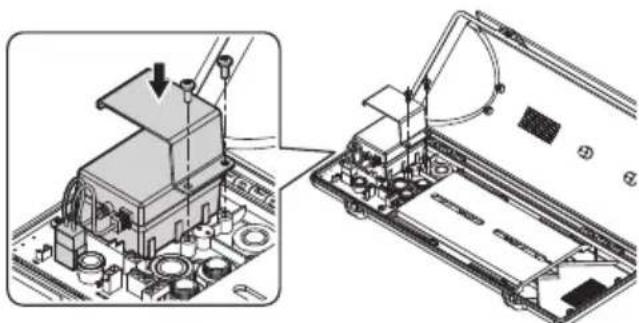

Aprire la custodia come descritto nel relativo capitolo (6.1 Apertura della custodia, pagina 9).

Posizionare l'alimentatore nella sede predisposta, in corrispondenza delle nervature di sostegno. Fissare l'alimentatore al corpo della custodia utilizzando l'apposita staffetta ad angolo e le viti fornite nel kit di alimentazione.

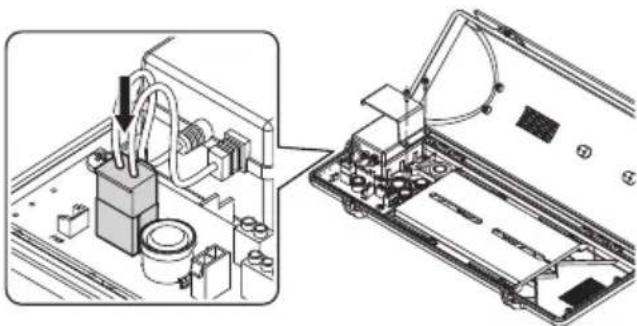

Terminata l'installazione, collegare il cablaggio al morsetto (connettore per alimentatore, 6.3 Descrizione della scheda, pagina 10).

7.3.1 Installazione del ventilatore

Non utilizzabile nelle versioni con doppio filtro per il ricambio dell'aria.

Prestare attenzione al valore di tensione utilizzato per alimentare il circuito. A seconda delle esigenze utilizzare il kit di alimentazione corretto.

Il ventilatore deve essere montato come da istruzioni per garantire una corretta circolazione dell'aria all'interno della custodia.

Aprire la custodia come descritto nel relativo capitolo (6.1 Apertura della custodia, pagina 9).

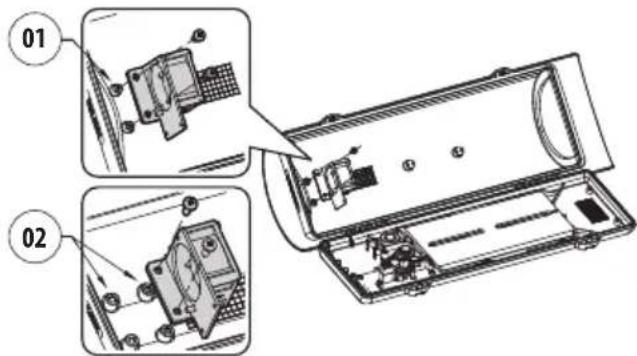

Fissare il ventilatore tramite la staffetta angolare in dotazione utilizzando le viti.

Nella custodia VERSO è prevista un'unica posizione di installazione del ventilatore (01). Nella custodia VERSO COMPACT è possibile scegliere tra due diverse posizioni di installazione (02).

8.1 Pulizia della finestra e delle parti in plastica

Evitare alcool etilico, solventi, idrocarburi idrogenati, acidi forti e alcali. L'utilizzo di detti prodotti danneggia in modo irreparabile la superficie trattata.

Si consiglia di utilizzare un panno morbido con sapone neutro diluito con acqua o prodotti specifici per la pulizia delle lenti degli occhiali.

9 Informazioni sullo smaltimento e il riciclo

La Direttiva Europea 2012/19/UE sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) prevede che questi apparecchi non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani, ma che vengano raccolti separatamente per ottimizzare il flusso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e per l'ambiente dovuti alla presenza di sostanze potenzialmente pericolose.

Il simbolo del bidone barrato è riportato su tutti i prodotti per ricordarlo.

I rifiuti possono essere conferiti agli appositi centri di raccolta, oppure possono essere consegnati gratuitamente al distributore dove è stata acquistata l'apparecchiatura all'atto di acquisto di una nuova equivalente o senza obbligo di un acquisto nuovo per le apparecchiature di dimensioni minori di 25cm. Per ulteriori informazioni sulla corretta dismissione di questi apparecchi ci si può rivolgere al servizio pubblico preposto.

10 Dati tecnici

10.1 VERSO

10.1.1 Generale

Costruita in resistente tecnopolimero (policarbonato)

Tettuccio in ABS

Colore RAL9002

Viteria esterna in acciaio inox

10.1.2 Meccanica

Dimensioni utili interne (WxH): 70x70mm

Lunghezza utile interna (con o senza accessori): 270mm

Pressacavi: 3xM16

Finestra in policarbonato (WxH): 105x64mm

Peso unitario: 1.5kg

10.1.3 Elettrico

Tensione di alimentazione/Corrente assorbita (versione vuota):

• Da 12Vdc fino a 24Vdc, 1A max
• Da 12Vac fino a 24Vac, 1A max, 50/60Hz
• Da 120Vac fino a 230Vac, 400mA max, 50/60Hz

Tensione di alimentazione/Corrente assorbita (versione con riscaldamento, Ton 15°C±3°C, Toff 22°C±3°C):

• Da 12Vdc fino a 24Vdc, 5A max
• Da 12Vac fino a 24Vac, 5A max, 50/60Hz
• Da 120Vac fino a 230Vac, 700mA max, 50/60Hz

Tensione di alimentazione/Corrente assorbita (versione con ventilatore a ciclo continuo per assistenza riscaldamento):

• 12Vdc, 400mA max
  • 24Vac, 200mA max, 50/60Hz
• Da 100Vac fino a 240Vac, 40mA max, 50/60Hz (con alimentatore wide-range)

Tensione di alimentazione/Corrente assorbita (versione con ventilatore e termostato per modelli con doppio filtro per ricambio dell'aria, Ton 35°C±3°C, Toff 20°C±3°C):

• 12Vdc, 400mA max
  • 24Vac, 200mA max, 50/60Hz

Alimentatore per telecamera:

• IN da 100Vac fino a 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
  • IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

10.1.4 Ambiente

Installazione per interni ed esterni

Temperatura di esercizio (con riscaldamento): Da -20°C fino a +60°C

Resistenza agli agenti chimici

• Alta resistenza: Basi, alcoli, gas, idrocarburi
- Buona resistenza: Acidi organici, acidi inorganici, oli
• Bassa resistenza: Solventi

10.1.5 Certificazioni

Sicurezza elettrica (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Compatibilità elettromagnetica (CE): EN50130-4, EN61000-6-3, EN55032 Classe B, FCC Part. 15 Classe B, ICES-003 Classe B

Installazione all'esterno (CE): EN60950-22, IEC 60950-22

Grado di protezione IP (EN60529):

• IP66/IP67 (con pressacavi)
- IP66/IP67 (con supporto per passaggio interno cavi, con anelli di tenuta)
• IP55 (con supporto per passaggio interno cavi)
- IP44 (per modelli con doppio filtro per ricambio d'aria)

Grado di protezione IK (EN62262): IK10

Certificazione UL:

• cULus Listed, TYPE 4X (ad eccezione delle versioni con doppio filtro per il ricambio dell'aria)
  • UL94, V1 (autoestinguenza)

Certificazione EAC

10.2 VERSO COMPACT

10.2.1 Generale

Costruita in resistente tecnopolimero (policarbonato)

Tettuccio in ABS

Colore RAL9002

Viteria esterna in acciaio inox

10.2.2 Meccanica

Dimensioni utili interne (WxH): 63x63mm

Lunghezza utile interna (con o senza accessori): 210mm

Pressacavi: 2xM16

Finestra in policarbonato (WxH): 98x55mm

Peso unitario: 1.1kg

10.2.3 Elettrico

Tensione di alimentazione/Corrente assorbita (versione vuota):

• Da 12Vdc fino a 24Vdc, 1A max
• Da 12Vac fino a 24Vac, 1A max, 50/60Hz
• Da 120Vac fino a 230Vac, 400mA max, 50/60Hz

Tensione di alimentazione/Corrente assorbita (versione con riscaldamento, Ton 15°C±3°C, Toff 22°C±3°C):

• Da 12Vdc fino a 24Vdc, 5A max
• Da 12Vac fino a 24Vac, 5A max, 50/60Hz
• Da 120Vac fino a 230Vac, 700mA max, 50/60Hz

Tensione di alimentazione/Corrente assorbita (versione con ventilatore a ciclo continuo per assistenza riscaldamento):

• 12Vdc, 400mA max
  • 24Vac, 200mA max, 50/60Hz
• Da 100Vac fino a 240Vac, 40mA max, 50/60Hz (con alimentatore wide-range)

Alimentatore per telecamera:

• IN da 100Vac fino a 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
  • IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

10.2.4 Ambiente

Installazione per interni ed esterni

Temperatura di esercizio (con riscaldamento): da -20°C fino a +60°C

Resistenza agli agenti chimici

• Alta resistenza: Basi, alcoli, gas, idrocarburi
- Buona resistenza: Acidi organici, acidi inorganici, oli
• Bassa resistenza: Solventi

10.2.5 Certificazioni

Sicurezza elettrica (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Compatibilità elettromagnetica (CE): EN50130-4, EN61000-6-3, EN55032 Classe B, FCC Part. 15 Classe B, ICES-003 Classe B

Installazione all'esterno (CE): EN60950-22, IEC 60950-22

Grado di protezione IP (EN60529):

• IP66 (con pressacavi)
- IP66 (con supporto per passaggio interno cavi, con anelli di tenuta)

Grado di protezione IK: EN62262, IK10

Certificazione UL:

• cULus Listed, TYPE 4X
  • UL94, V1 (autoestinguenza)

Certificazione EAC

10.3 VERSO POLAR

10.3.1 Generale

Costruita in resistente tecnopolimero (policarbonato)

Tettuccio in ABS

Colore RAL9002

Viteria esterna in acciaio inox

10.3.2 Meccanica

Dimensioni utili interne (WxH): 70x70mm

Lunghezza utile interna (con o senza accessori): 270mm

Pressacavi: 3xM16 (ottone nichelato per le connessioni esterne)

Finestra in policarbonato (WxH): 105x64mm

Peso unitario: 1.5kg

10.3.3 Elettrico

Tensione di alimentazione/Corrente assorbita (versione con riscaldamento, Ton 15°C±3°C, Toff 22°C±3°C):

• Da 12Vdc fino a 24Vdc, 5A max
• Da 12Vac fino a 24Vac, 5A max, 50/60Hz
• Da 120Vac fino a 230Vac, 700mA max, 50/60Hz

Alimentatore per telecamera:

• IN da 100Vac fino a 240Vac, 50/60Hz - OUT 12Vdc, 1.25A
• IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

10.3.4 Ambiente

Installazione per interni ed esterni

Temperatura di esercizio (con riscaldamento): Da -55°C fino a +60°C

Resistenza agli agenti chimici

• Alta resistenza: Basi, alcoli, gas, idrocarburi
• Buona resistenza: Acidi organici, acidi inorganici, oli
  • Bassa resistenza: Solventi

10.3.5 Certificazioni

Sicurezza elettrica (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Compatibilità elettromagnetica (CE): EN50130-4, EN61000-6-3, EN55032 Classe B, FCC Part. 15 Classe B, ICES-003 Classe B

Installazione all'esterno (CE): EN60950-22, IEC 60950-22

Grado di protezione IP (EN60529):

• IP66 (con pressacavi)
- IP66 (con supporto per passaggio interno cavi, con anelli di tenuta)
- IP55 (con supporto per passaggio interno cavi)

Grado di protezione IK: EN62262, IK10

Certificazione UL:

• cULus Listed, TYPE 4X
- UL94, V1 (autoestinguenza)

Certificazione EAC

11 Disegni tecnici

Le misure indicate sono espresse in millimetri.

270 70 AREA UTILE A - A B - B 466 B B 77 100 AREA UTILE 70 101 113 A 15 A 26 156 70 171 40 73 62 70 70

Fig. 15 VERSO.

210 AREA UTILE 63 AREA UTILE 63 A - A B - B 400 B B 94 15 A A 18 94 106 135

Fig. 16 VERSO COMPACT.

Fig. 17 VERSO POLAR.

VERSO, VERSO COMPACT, VERSO POLAR
