MANUALE UTENTE UEAW Videotec

1 Informazioni sul presente manuale

Prima di installare e utilizzare questa unità, leggere attentamente tutta la documentazione fornita. Tenere il manuale a portata di mano per consultazioni successive.

1.1 Convenzioni tipografiche

ATTENZIONE!

Pericolosità media.

L'operazione è molto importante per il corretto funzionamento del sistema. Si prega di leggere attentamente la procedura indicata e di eseguirla secondo le modalità previste.

INFO

Descrizione delle caratteristiche del sistema.

Si consiglia di leggere attentamente per comprendere le fasi successive.

2 Note sul copyright e informazioni sui marchi commerciali

I nomi di prodotto o di aziende citati sono marchi commerciali o marchi commerciali registrati appartenenti alle rispettive società.

3 Norme di sicurezza

ATTENZIONE! L'installazione e la manutenzione del dispositivo devono essere eseguite solo da personale tecnico specializzato.

• Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contenuto senza preavviso. Ogni cura è stata posta nella raccolta e nella verifica della documentazione contenuta in questo manuale. Il produttore, tuttavia, non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.
• Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto.
• Utilizzare solo parti di ricambio originali. Pezzi di ricambio non originali potrebbero causare incendi, scariche elettriche o altri pericoli.

4 Identificazione

4.1 Descrizione e designazione del prodotto

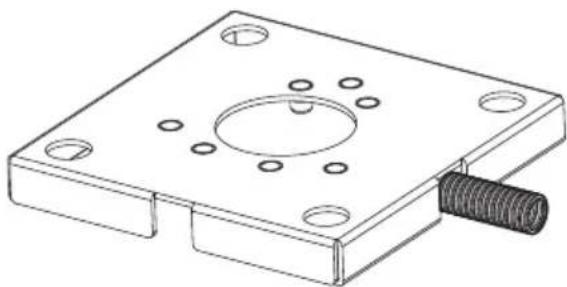

Contropiastra in acciaio Inox AISI 316L. Per UEBP e UEBW (ULISSE EVO) e compatibile con le telecamere NVX, NTX.

5 Preparazione del prodotto per l'utilizzo

Qualsiasi intervento non espressamente approvato dal costruttore fa decadere la garanzia.

5.1 Disimballaggio

Alla consegna del prodotto verificare che l'imballo sia integro e non presenti segni evidenti di cadute o abrasioni.

In caso di danni evidenti all'imballo contattare immediatamente il fornitore.

In caso di restituzione del prodotto malfunzionante è consigliato l'utilizzo dell'imballaggio originale per il trasporto.

Conservare l'imballo qualora fosse necessario inviare il prodotto in riparazione.

5.2 Smaltimento in sicurezza dei materiali di imballaggio

I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.

5.3 Contenuto

Controllare che il contenuto sia corrispondente alla lista del materiale sotto elencato:

• Contropiastra
  • Viteria
• Manuale di istruzioni

6 Installazione

La contropiastra può essere utilizzata per il montaggio a parapetto, a parete o a soffitto, anche per applicazioni con canaletta.

Porre particolare attenzione ai sistemi di fissaggio dell'apparecchiatura. Se l'apparecchiatura deve essere fissata ad una superficie di calcestruzzo bisogna utilizzare tasselli con coppia di trazione minima pari a 300dN cadauno. Se la superficie è di metallo usare viti di diametro minimo pari a 8mm e di lunghezza appropriata. Il sistema di fissaggio deve essere in grado di reggere almeno 4 volte il peso dell'intera apparecchiatura (brandeggio, lenti, telecamera, supporti e adattatori).

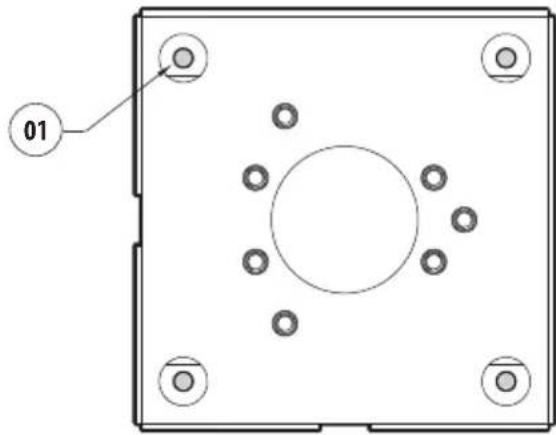

Fissare la contropiastra al soffitto o alla parete o al parapetto tramite i 4 fori (01). Utilizzare viti con diametro pari a 8mm.

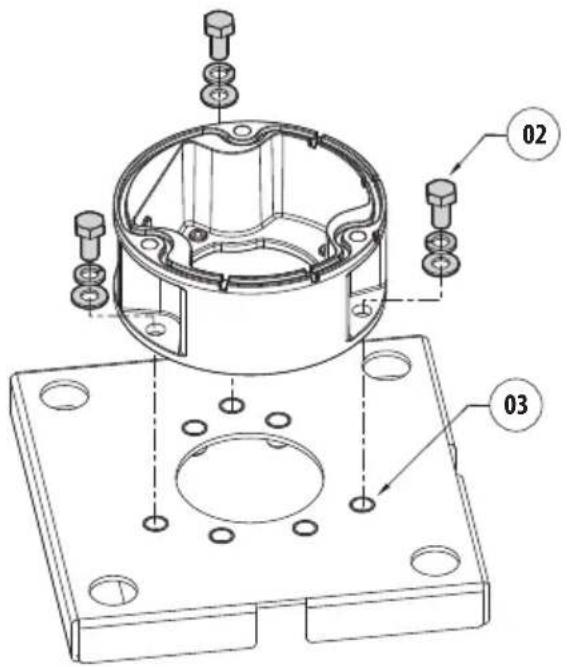

Fissare il supporto UEBP (ULISSE EVO) alla contropiastra tramite le viti e le rondelle fornite in dotazione (02), utilizzando i 3 fori filettati (03) (Fig. 3 Fissaggio per UEBP (ULISSE EVO), pagina 3). Assicurarsi che le filettature siano prive di sporcizia e residui.

Applicare del frenafiletti nei fori delle viti (Loctite 243®).

Prestare attenzione durante il fissaggio. Coppia di serraggio: 10.5Nm (±0.25Nm).

Fig. 3 Fissaggio per UEBP (ULISSE EVO)

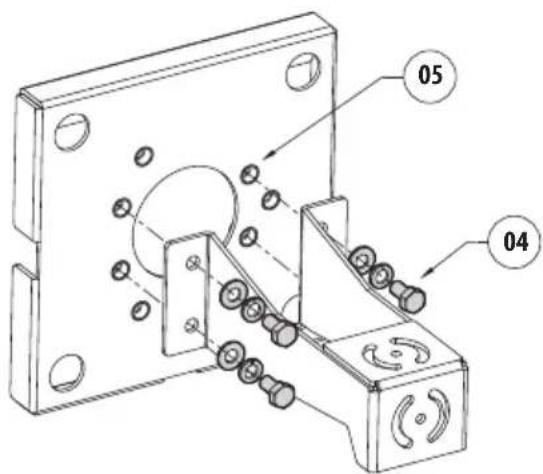

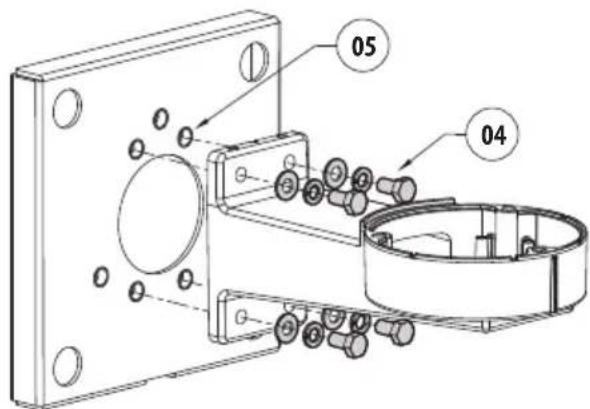

Fissare il supporto UEBW (ULISSE EVO) o l'unità NVX, NTX alla contropiastra tramite le viti e le rondelle fornite in dotazione (04), utilizzando i 4 fori filettati (05) (Fig. 4 Fissaggio per UEBW (ULISSE EVO), pagina 3 ed Fig. 5 Fissaggio per NVX, NTX, pagina 3).

Assicurarsi che le filettature siano prive di sporcizia e residui.

Applicare del frenafiletti nei fori delle viti (Loctite 243®).

Prestare attenzione durante il fissaggio. Coppia di serraggio: 10.5Nm (±0.25Nm).

Fig. 4 Fissaggio per UEBW (ULISSE EVO)

Fig. 5 Fissaggio per NVX, NTX

7 Dati tecnici 7.1 Meccanica

Supporto per UEBW, UEBP (ULISSE EVO) e per telecamere NVX, NTX Costruzione in acciaio Inox AISI 316L Dimensioni: 200x200x25mm Peso unitario: 1.38kg

8 Disegni tecnici

Le misure indicate sono espresse in millimetri.

200 Ø114 M8 40 154 Ø70 Ø9 85 154 25 24

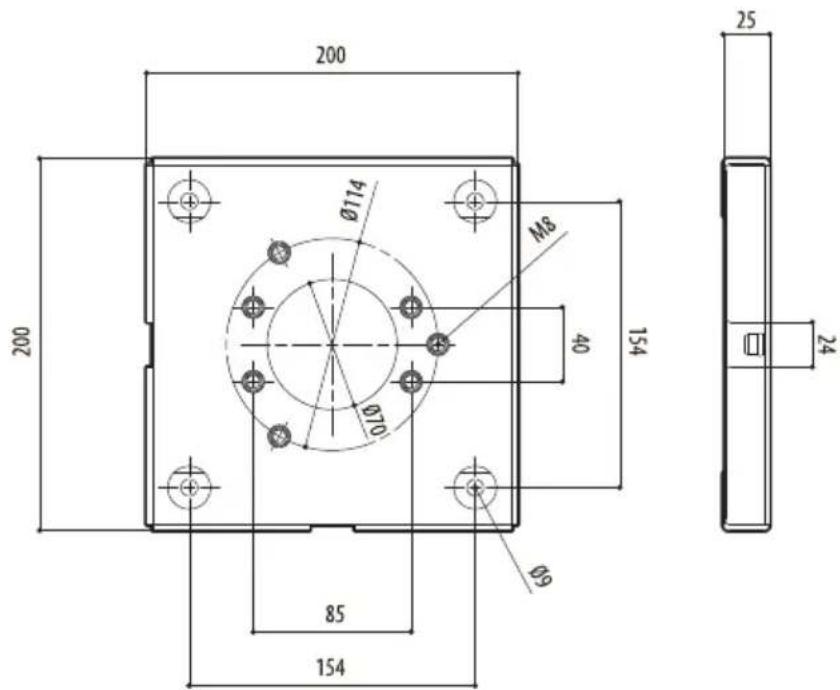

Fig. 6 UEAW.
