Produkttyp	Montagegegenplatte
Marke	Videotec
Modell	UEAW
Konstruktion	Edelstahl AISI 316L
Kompatibilität	Halterungen UEBP, UEBW (ULISSE EVO) und Kameras NVX, NTX
Abmessungen (L x B x H)	200 x 154 x 85 mm
Durchgangsdurchmesser	70 mm
Montagedurchmesser	114 mm
Geschätztes Gewicht	Etwa 0,5 kg
Empfohlenes Anzugsmoment	10,5 Nm (±0,25 Nm)
Befestigung	4 Löcher für Schrauben Ø8 mm; 3 oder 4 Gewindelöcher je nach Halterung
Verpackungsinhalt	Gegenplatte, Schrauben, Bedienungsanleitung
Gebrauchsanweisung	Bedienungsanleitung enthalten (25 Seiten)
Installation	Durch qualifiziertes Personal; verwenden Sie geeignete Dübel für die Halterung
Schraubensicherung	Loctite 243® empfohlen
Entsorgung der Verpackung	Recycelbare Materialien; lokale Vorschriften beachten
Garantie	NICHT GENEHMIGTE ÄNDERUNGEN MACHEN DIE GARANTIE UNGÜLTIG

Häufig gestellte Fragen - UEAW Videotec

Welche Halterungen und Kameras sind mit der UEAW-Platte kompatibel?

Die UEAW-Gegenplatte ist kompatibel mit den Halterungen UEBP und UEBW (Serie ULISSE EVO) sowie mit den Kameras NVX und NTX.

Aus welchem Material besteht die UEAW-Platte?

Sie ist aus Edelstahl AISI 316L gefertigt, was eine ausgezeichnete Korrosionsbeständigkeit gewährleistet.

Welche Abmessungen hat die UEAW-Gegenplatte?

Die ungefähren Abmessungen sind: 200 mm Länge, 154 mm Breite und 85 mm Höhe. Der Durchgangsdurchmesser beträgt 70 mm und der Montagedurchmesser 114 mm.

Welche Befestigungsart sollte auf einer Betonoberfläche verwendet werden?

Für Beton verwenden Sie geeignete Dübel mit einem minimalen Zugmoment von 300 dN pro Stück. Das System muss mindestens das 4-fache des Gesamtgewichts der Ausrüstung tragen.

Was ist das empfohlene Anzugsmoment für die Schrauben?

Das empfohlene Anzugsmoment beträgt 10,5 Nm mit einer Toleranz von ±0,25 Nm.

Muss ein Schraubensicherungsmittel auf die Schrauben aufgetragen werden?

Ja, es wird empfohlen, vor der Befestigung ein Schraubensicherungsmittel wie Loctite 243® auf die Gewindelöcher aufzutragen.

Wird das Produkt mit den Schrauben geliefert?

Ja, die Verpackung enthält die Gegenplatte sowie die für die Befestigung erforderlichen Schrauben, zusammen mit der Bedienungsanleitung.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen Standard-Schraubwerkzeuge: Schraubendreher oder Schraubenschlüssel passend zu den mitgelieferten Schrauben. Für Betonoberflächen sind ein Bohrer und Dübel erforderlich.

Gibt es Sicherheitsvorkehrungen zu beachten?

Die Installation muss von qualifiziertem technischem Personal durchgeführt werden. Schalten Sie vor jedem Eingriff immer die Stromversorgung aus und verwenden Sie ausschließlich Originalteile, um Brand- oder Stromschlagrisiken zu vermeiden.

Wie entsorgt man die Verpackung des Produkts?

Die Verpackung besteht aus recycelbaren Materialien. Entsorgen Sie sie gemäß den in Ihrem Land geltenden Regeln der getrennten Sammlung.

BEDIENUNGSANLEITUNG UEAW Videotec

Vor Installation und Anwendung der Einheit ist die gesamte gelieferte Dokumentation aufmerksam zu lesen. Zum späteren Nachschlagen das Handbuch in Reichweite aufbewahren.

1.1 Schreibweisen

ACHTUNG!

Mittlere Gefährdung.

Der genannte Vorgang hat große Bedeutung für den einwandfreien Betrieb des Systems. Es wird gebeten, sich die Verfahrensweise durchzulesen und zu befolgen.

ANMERKUNG

Beschreibung der Systemmerkmale.

Eine sorgfältige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken

Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.

3 Sicherheitsnormen

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

• Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig ausgeführt und überprüft. Der Hersteller kann dennoch keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem Handbuch miteinbezogen ist.
• Unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.
• Es dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile können zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.

4 Identifizierung

4.1 Beschreibung und Bezeichnung des Produktes

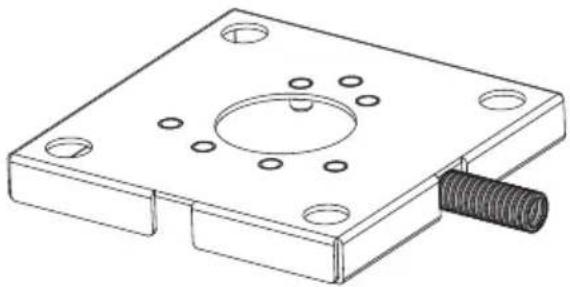

Gegenplatte aus rostfreiem Stahl AISI 316L. Für UEBP und UEBW (ULISSE EVO) und mit NVX, NTX Kameras kompatibel.

5 Vorbereitung des Produktes auf den Gebrauch

Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.

5.1 Entfernen der Verpackung

Bei der Lieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.

Bei offensichtlichen Schadensspuren an der Verpackung muss umgehend der Lieferant verständigt werden.

Im Falle der Rückgabe des nicht korrekt funktionierenden Produktes empfiehlt sich die Verwendung der Originalverpackung für den Transport.

Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.

5.2 Sichere Entsorgung der Verpackungsmaterialien

Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des Installationstechnikers, sie getrennt, auf jeden Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.

5.3 Inhalt

Prüfen Sie, ob der Inhalt mit der nachstehenden Materialliste übereinstimmt:

• Gegenplatte
• Schrauben
• Bedienungslanleitung

6 Installation

Die Gegenplatte kann für die Geländer-, Wand- oder Deckenmontage verwendet werden, auch für Anwendungen mit Rohr.

Besondere Aufmerksamkeit verlangen die Befestigungssysteme des Gerätes. Soll das Gerät an einer Betonfläche fixiert werden, müssen Dübel verwendet werden, deren Zugmoment jeweils mindestens 300dN beträgt. Ist die Fläche aus Metall, verwenden Sie Schrauben angemessener Länge mit einem Mindestdurchmesser von 8mm. Das Befestigungssystem muss in der Lage sein, mindestens das 4-fache Gewicht des gesamten Geräts zu tragen (S-N-Kopf, Linsen, Kamera, Halterungen und Adapter).

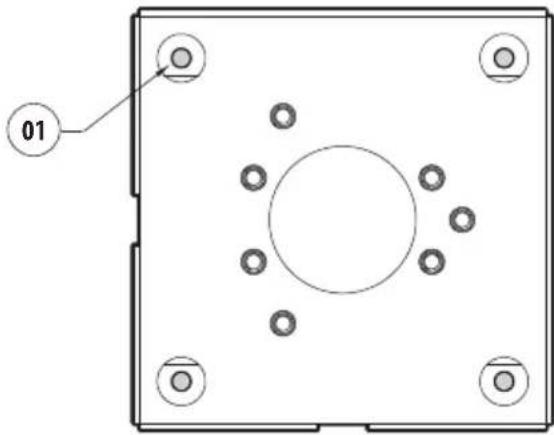

Die Gegenplatte an der Decke, der Wand oder dem Geländer mithilfe der 4 Löcher (01) befestigen. Schrauben mit 8mm Durchmesser verwenden.

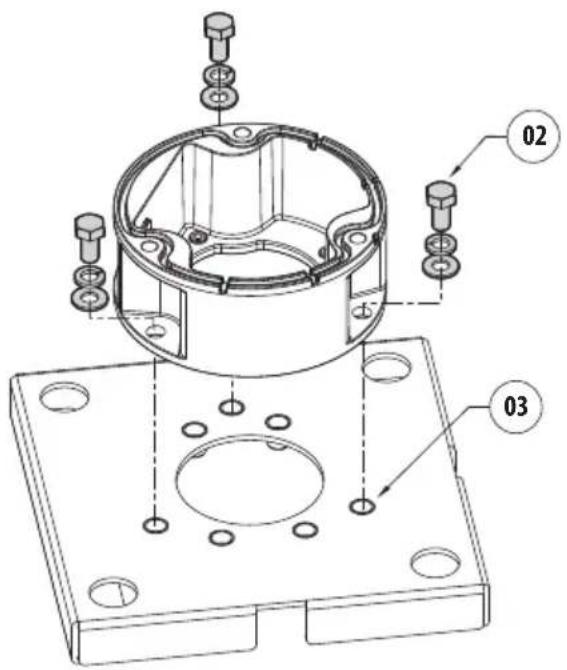

Die Halterung UEBP (ULISSE EVO) an der Gegenplatte mithilfe der im Lieferumfang enthaltenen Schrauben und Unterlegscheiben (02) befestigen. Hierzu die 3 Gewindebohrungen (03) verwenden (Abb. 3 Befestigung für UEBP (ULISSE EVO), Seite 3).

Sicherstellen, dass die Gewinde ohne Schmutz und Rückstände sind.

Auf das Loch der Schrauben ein Gewindesicherungsmittel auftragen (Loctite 243®).

Auf die Befestigung achten. Anzugsdrehmoment: 10.5Nm (±0.25Nm).

Abb. 3 Befestigung für UEBP (ULISSE EVO)

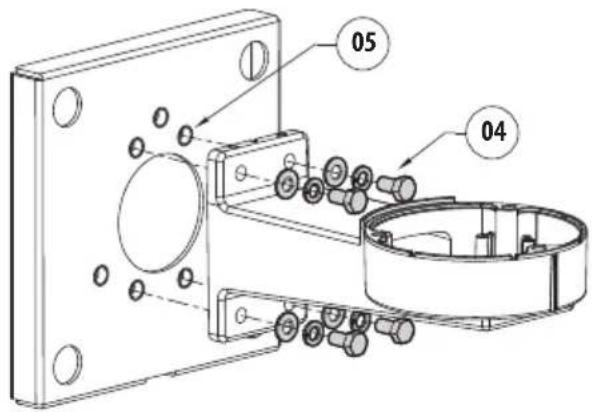

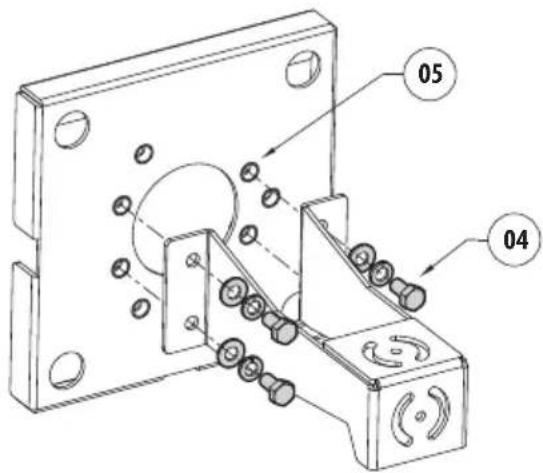

Die Halterung UEBW (ULISSE EVO) oder die NVX, NTX Einheit an der Gegenplatte mithilfe der im Lieferumfang enthaltenen Schrauben und Unterlegscheiben (04) befestigen. Hierzu die 4 Gewindebohrungen (05) verwenden (Abb. 4 Befestigung für UEBW (ULISSE EVO), Seite 3 und Abb. 5 Befestigung für NVX, NTX, Seite 3).

Sicherstellen, dass die Gewinde ohne Schmutz und Rückstände sind.

Auf das Loch der Schrauben ein Gewindesicherungsmittel auftragen (Loctite 243®).

Auf die Befestigung achten. Anzugsdrehmoment: 10.5Nm (±0.25Nm).

Abb. 4 Befestigung für UEBW (ULISSE EVO)

Abb. 5 Befestigung für NVX, NTX

7 Technische Daten

7.1 Mechanik

Halterung für UEBW, UEBP (ULISSE EVO) und NVX, NTX Kameras

Hergestellt aus rostfreiem Stahl AISI 316L

Abmessungen: 200x200x25mm

Einheitsgewicht: 1.38kg

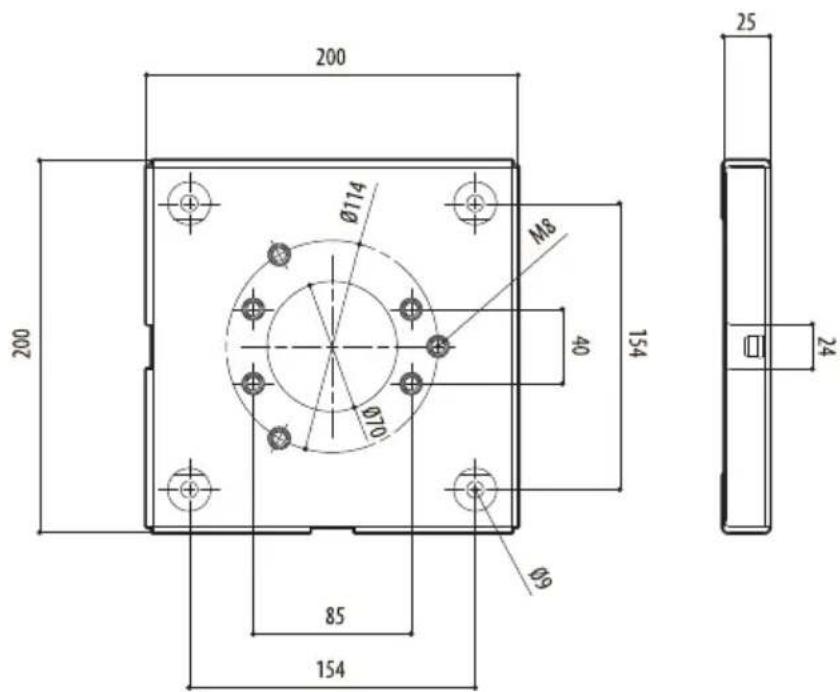

8 Technische Zeichnungen

Die Maße sind in Millimetern angegeben.

Abb. 6 UEAW.
