UEAW - Accessoire pour appareil électronique Videotec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contre-plaque de montage
Marque	Videotec
Modèle	UEAW
Construction	Acier inoxydable AISI 316L
Compatibilité	Supports UEBP, UEBW (ULISSE EVO) et caméras NVX, NTX
Dimensions (L x l x H)	200 x 154 x 85 mm
Diamètre de passage	70 mm
Diamètre de montage	114 mm
Poids estimé	Environ 0,5 kg
Couple de serrage recommandé	10,5 Nm (±0,25 Nm)
Fixation	4 trous pour vis Ø8 mm ; 3 ou 4 trous filetés selon support
Contenu de l'emballage	Contre-plaque, vis, manuel d'instructions
Mode d'emploi	Notice d'utilisation incluse (25 pages)
Installation	Par personnel qualifié ; utiliser des chevilles adaptées au support
Produit de freinage de filet	Loctite 243® recommandé
Élimination des emballages	Matériaux recyclables ; suivre les normes locales
Garantie	MODIFICATIONS NON APPROUVÉES ANNULE LA GARANTIE

FOIRE AUX QUESTIONS - UEAW Videotec

Quels sont les supports et caméras compatibles avec la plaque UEAW ?

La contre-plaque UEAW est compatible avec les supports UEBP et UEBW (série ULISSE EVO) ainsi qu'avec les caméras NVX et NTX.

Quel matériau constitue la plaque UEAW ?

Elle est fabriquée en acier inoxydable AISI 316L, garantissant une excellente résistance à la corrosion.

Quelles sont les dimensions de la contre-plaque UEAW ?

Les dimensions approximatives sont : 200 mm de long, 154 mm de large et 85 mm de haut. Le diamètre de passage est de 70 mm et le diamètre de montage de 114 mm.

Quel type de fixation utiliser sur une surface en béton ?

Pour du béton, utilisez des chevilles adaptées avec un couple de traction minimum de 300 dN chacune. Le système doit supporter au moins 4 fois le poids total de l'équipement.

Quel est le couple de serrage recommandé pour les vis ?

Le couple de serrage conseillé est de 10,5 Nm avec une tolérance de ±0,25 Nm.

Faut-il appliquer un produit de freinage sur les vis ?

Oui, il est recommandé d'appliquer un produit de freinage de filet comme Loctite 243® sur les trous filetés avant la fixation.

Le produit est-il livré avec les vis ?

Oui, l'emballage contient la contre-plaque ainsi que les vis nécessaires à la fixation, accompagnés du manuel d'instructions.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'outils standards de visserie : tournevis ou clé adaptés aux vis fournies. Pour les surfaces en béton, une perceuse et des chevilles sont requises.

Y a-t-il des précautions de sécurité à respecter ?

L'installation doit être effectuée par un personnel technique qualifié. Coupez toujours l'alimentation avant toute intervention et utilisez exclusivement des pièces d'origine pour éviter tout risque d'incendie ou de choc électrique.

Comment éliminer l'emballage du produit ?

L'emballage est composé de matériaux recyclables. Éliminez-le conformément aux règles de collecte sélective en vigueur dans votre pays.

MODE D'EMPLOI UEAW Videotec

1 À propos de ce mode d'emploi

Avant d'installer et d'utiliser cette unité, lire attentivement toute la documentation fournie. Garder le manuel à portée de main pour des consultations successives.

1.1 Conventions typographiques

ATTENTION! Risque moyen.

Opération extrêmement importante en vue d'un fonctionnement correct du système. Lire avec attention les opérations indiquées et s'y conformer rigoureusement.

REMARQUE

Description des caractéristiques du système.

Il est conseillé de procéder à une lecture attentive pour une meilleure compréhension des phases suivantes.

2 Notes sur le copyright et informations sur les marques de commerce

Les noms de produit ou de sociétés cités sont des marques de commerce ou des marques de commerce enregistrées.

3 Normes de sécurité

ATTENTION! L'installation et l'entretien du dispositif doivent être effectués exclusivement par un personnel technique qualifié.

• Le fabricant décline toute responsabilité pour les dommages éventuels dus à une utilisation non appropriée des appareils mentionnés dans ce manuel. On réserve en outre le droit d'en modifier le contenu sans préavis. La documentation contenue dans ce manuel a été rassemblée et vérifiée avec le plus grand soin. Le fabricant, cependant, ne peut assumer aucune responsabilité dérivant de l'emploi de celle là. La même chose vaut pour chaque personne ou société impliquées dans la création et la production de ce manuel.
• Sectionner l'alimentation avant de procéder à toute opération.
• Utiliser uniquement des pièces de rechange d'origine. Les pièces non d'origine peuvent être source d'incendies, de choc électrique ou autres.

4 Identification

4.1 Description et désignation du produit

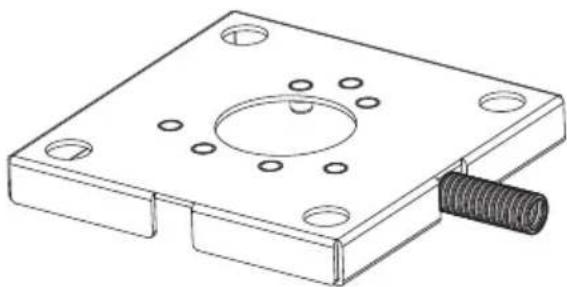

Contre-plaque en acier inox AISI 316L. Pour UEBP et UEBW (ULISSE EVO) et compatible avec les caméras NVX, NTX.

5 Préparation du produit en vue de l'utilisation

Toute modification non approuvée expressément par le fabricant entraînera l'annulation de la garantie.

5.1 Déballage

Lors de la livraison du produit, vérifier que l'emballage est en bon état et l'absence de tout signe évident de chute ou d'abrasion.

En cas de dommages évidents, contacter immédiatement le fournisseur.

En cas de retour du produit défectueux, il est conseillé d'utiliser l'emballage original pour le transport.

Conserver l'emballage en cas de nécessité d'expédition du produit pour réparation.

5.2 Élimination sans danger des matériaux d'emballage

Le matériel d'emballage est entièrement composé de matériaux recyclables. Le technicien chargé de l'installation est tenu de l'éliminer conformément aux dispositions en matière de collecte sélective et selon les normes en vigueur dans le pays d'utilisation.

5.3 Contenu

Contrôler que le contenu correspond à la liste matériel indiquée ci-dessous:

• Contre-plaque
• Vis
• Manuel d'instructions

6 Installation

La contre-plaque peut servir pour le montage au parapet, au mur ou au plafond, et pour des applications avec une goulotte.

Accorder une attention particulière aux systèmes de fixation de l'appareil. Si l'appareil doit être fixé à une surface en béton, utiliser des chevilles avec un couple de traction de 300dN chacune. En cas de surface métallique, utiliser des vis d'un diamètre minimun de 8mm et d'une longueur adéquate. Le système de fixation doit pouvoir supporter au moins 4 fois le poids de l'équipement complet (tourelle, lentilles, caméra, supports et adaptateurs).

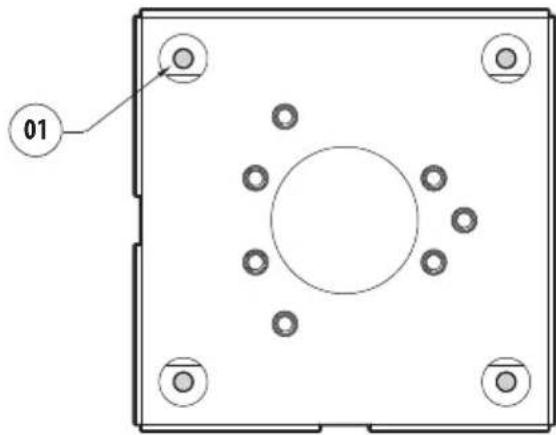

Fixez la contre-plaque au plafond, au mur ou au parapet à l'aide des 4 trous (01). Utilisez des vis de diamètre 8mm.

Fixez le support UEBP (ULISSE EVO) à la contre-plaque à l'aide des vis et des rondelles fournies (02), en utilisant les 3 trous filetés (03) (Fig. 3 Fixation pour UEBP (ULISSE EVO), page 3).

S'assurer qu'il n'y ait pas de saleté ou de résidus dans les taraudages.

Appliquer sur les trous des vis un produit de freinage du filet (Loctite 243®).

Faire attention pendant la fixation. Couple de serrage: 10.5Nm (±0.25Nm).

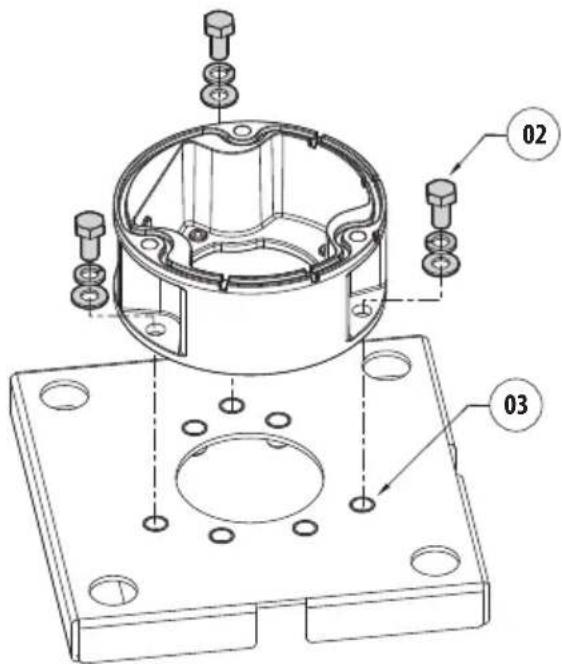

Fig. 3 Fixation pour UEBP (ULISSE EVO)

Fixez le support UEBW (ULISSE EVO) ou l'unité NVX, NTX à la contre-plaque à l'aide des vis et des rondelles fournies (04), en utilisant les 4 trous filetés (05) (Fig. 4 Fixation pour UEBW (ULISSE EVO), page 3 et Fig. 5 Fixation pour NVX, NTX, page 3).

S'assurer qu'il n'y ait pas de saleté ou de résidus dans les taraudages.

Appliquer sur les trous des vis un produit de freinage du filet (Loctite 243®).

Faire attention pendant la fixation. Couple de serrage: 10.5Nm (±0.25Nm).

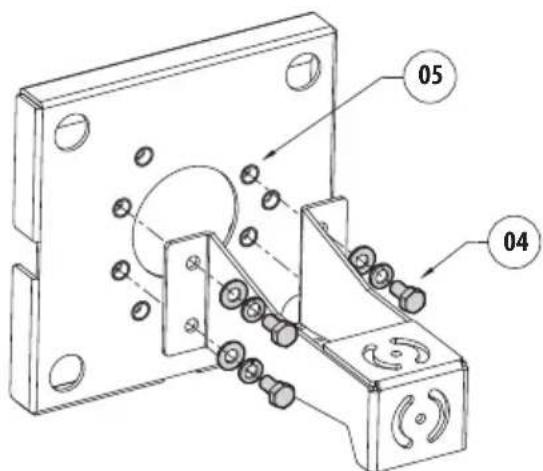

Fig. 4 Fixation pour UEBW (ULISSE EVO)

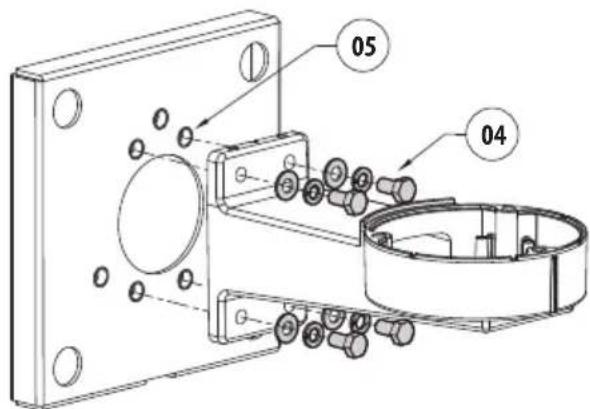

Fig. 5 Fixation pour NVX, NTX

7 Données techniques

7.1 Mécanique

Support pour UEBW, UEBP (ULISSE EVO) et pour caméras NVX, NTX

Construction en acier inox AISI 316L

Les tailles indiquées sont en millimètres.

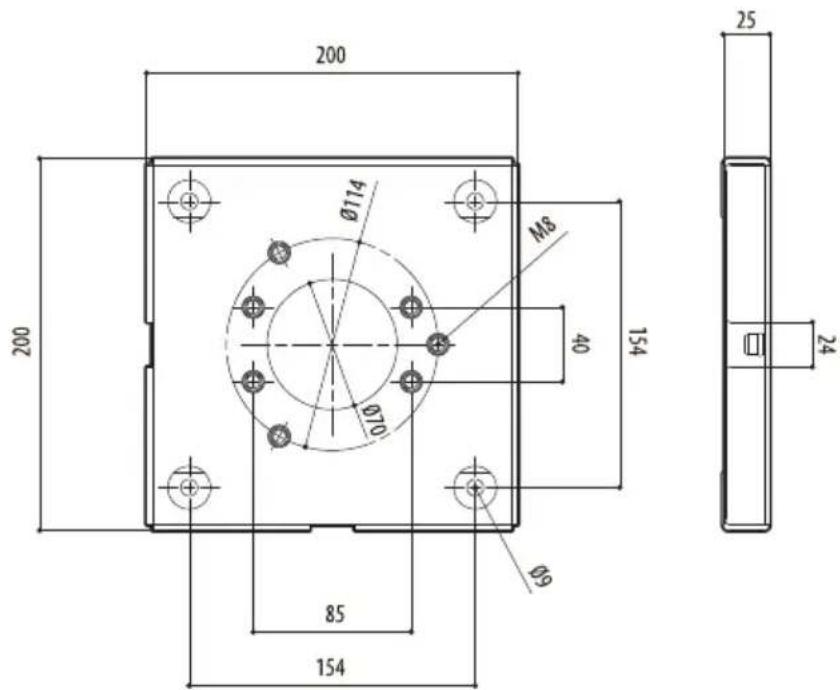

Fig. 6 UEAW.
