| Type de produit | Toit pare-soleil frontal anti-poussières |
| Marque | Videotec |
| Modèle | NXMTUB |
| Catégorie | Accessoire pour appareil électronique |
| Matériau | Acier inoxydable AISI 316L électro-poli |
| Dimensions (diamètre × longueur) | 158 × 120 mm |
| Poids net | 0,7 kg |
| Fonction principale | Protection de la fenêtre du caisson contre les dépôts de poussières |
| Contenu de l'emballage | Toit ouvrant, vis |
| Fixation | 4 vis et rondelles, couple de serrage 4,5 Nm |
| Alimentation | Aucune (pièce mécanique) |
| Installation | Par personnel technique qualifié, couper l'alimentation avant intervention |
| Entretien et nettoyage | Nettoyer avec un chiffon doux ; utiliser l'emballage d'origine pour le transport |
| Sécurité | Utiliser uniquement des pièces de rechange d'origine ; respecter les normes de sécurité |
| Pièces détachées et réparabilité | Pièces d'origine disponibles chez le fabricant ; modification non autorisée annule la garantie |
| Informations générales | Notice disponible sur www.videotec.com ; manuel mis à jour en ligne |
FOIRE AUX QUESTIONS - NXMTUB Videotec
Questions des utilisateurs sur NXMTUB Videotec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoire pour appareil électronique au format PDF gratuitement ! Retrouvez votre notice NXMTUB - Videotec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NXMTUB de la marque Videotec.
MODE D'EMPLOI NXMTUB Videotec
1 À propos de ce mode d'emploi
Avant d'installer et d'utiliser ce produit, lire attentivement toute la documentation fournie. Garder le manuel à portée de main pour des consultations successives.
Sectionner l'alimentation avant de procéder à toute opération.
Avant tout type d'intervention, lire avec attention le chapitre "Normes de sécurité" dans le manuel du produit.
Le manuel mis à jour du produit est disponible sur notre site: www.videotec.com
1.1 Conventions typographiques
ATTENTION!
Risque moyen.
Opération extrêmement importante en vue d'un fonctionnement correct du système. Lire avec attention les opérations indiquées et s'y conformer rigoureusement.
REMARQUE
Description des caractéristiques du système.
Il est conseillé de procéder à une lecture attentive pour une meilleure compréhension des phases suivantes.
2 Notes sur le copyright et informations sur les marques de commerce
Les noms de produit ou de sociétés cités sont des marques de commerce ou des marques de commerce enregistrées.
3 Normes de sécurité
ATTENTION! L'installation et l'entretien du dispositif doivent être effectués exclusivement par un personnel technique qualifié.
- Sectionner l'alimentation avant de procéder à toute opération.
- Le fabricant décline toute responsabilité pour les dommages éventuels dus à une utilisation non appropriée des appareils mentionnés dans ce manuel. On réserve en outre le droit d'en modifier le contenu sans préavis. La documentation contenue dans ce manuel a été rassemblée et vérifiée avec le plus grand soin. Le fabricant, cependant, ne peut assumer aucune responsabilité dérivant de l'emploi de celle là. La même chose vaut pour chaque personne ou société impliquées dans la création et la production de ce manuel.
- Utiliser uniquement des pièces de rechange d'origine. Les pièces non d'origine peuvent être source d'incendies, de choc électrique ou autres.
4 Description et désignation du produit
Toit pare-soleil frontal qui empêche le dépôt de poussières sur la fenêtre du caisson.
5 Préparation du produit en vue de l'utilisation
Toute modification non approuvée expressément par le fabricant entraînera l'annulation de la garantie.
5.1 Déballage
Lors de la livraison du produit, vérifier que l'emballage est en bon état et l'absence de tout signe évident de chute ou d'abrasion.
En cas de dommages évidents, contacter immédiatement le fournisseur.
En cas de retour du produit défectueux, il est conseillé d'utiliser l'emballage original pour le transport.
Conserver l'emballage en cas de nécessité d'expédition du produit pour réparation.
5.2 Contenu
Contrôler que le contenu correspond à la liste matériel indiquée ci-dessous:
• Toit ouvrant
• Vis
5.3 Élimination sans danger des matériaux d'emballage
Le matériel d'emballage est entièrement composé de matériaux recyclables. Le technicien chargé de l'installation est tenu de l'éliminer conformément aux dispositions en matière de collecte sélective et selon les normes en vigueur dans le pays d'utilisation.
6 Installation
Retirez le toit pare-soleil et le gicleur lave-vitre de la caméra, si précédemment installés.
Alignez le toit pare-soleil anti-poussières avec les 4 trous des vis placés sur la frontale du caisson.

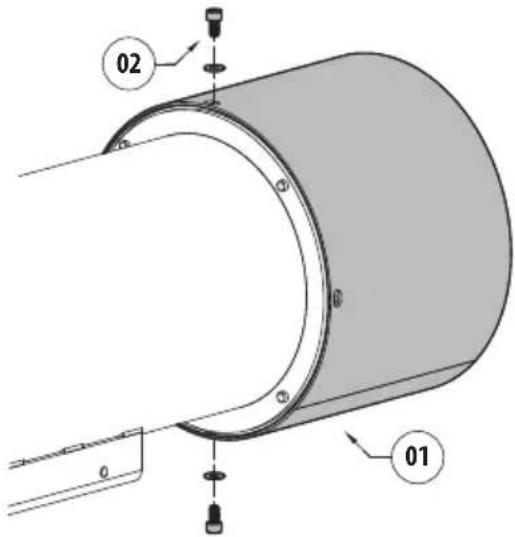

Fixez le toit anti-poussière (01) à l'avant du boîtier à l'aide de 2 des 4 vis et rondelles fournies (02).
Fig. 1
Faire attention pendant la fixation. Couple de serrage: 4.5Nm.

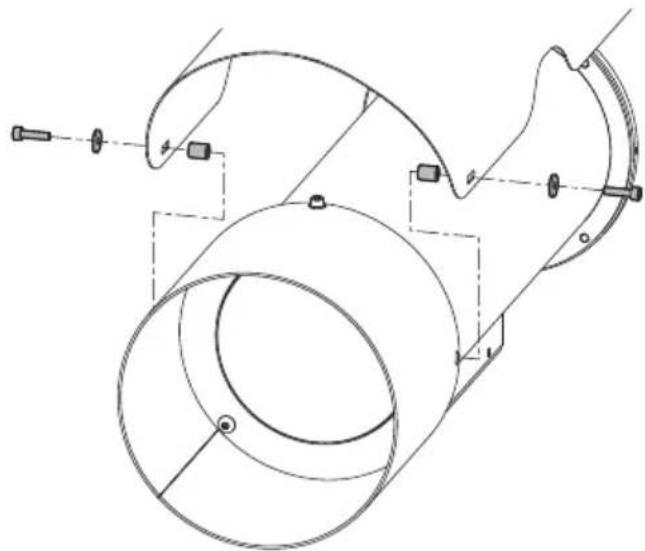

Si vous devez installer le pare-soleil, procédez comme suit.
Interposez entre le toit pare-soleil et les flasques du caisson les entretoises cylindriques fournies. Fixez ensuite le toit pare-soleil sur le caisson à l'aide des vis et des rondelles fournies, au niveau des entretoises.
7 Données techniques
7.1 Mécanique
Réalisé en acier Inox AISI 316L électro-poli
Dimensions (∅xL): 158x120mm
Poids net: 0.7kg
8 Dessins techniques
Les tailles indiquées sont en millimètres.
Fig. 3 NXMTUB.
