РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NXMTUB Videotec
1 О настоящем руководстве
Перед установкой и использованием этого изделия внимательно прочтите всю предоставленную документацию. Всегда держите руководство под рукой, чтобы им можно было воспользоваться в будущем.

Перед тем, как приступить к выполнению любых операций, убедитесь в том, что источник питания устройства отключен.

Перед выполнением любых операций внимательно прочитайте раздел "Правила техники безопасности" в руководстве по эксплуатации устройства.

Последнюю версию руководства изделия можно загрузить на нашем сайте: www.videotec.com
1.1 Типографские условные обозначения

ПРЕДУПРЕЖДЕНИЕ! Средний уровень опасности. Данная операция крайне важна для обеспечения надлежащего функционирования системы. Внимательно ознакомьтесь с описанием процедуры и выполните ее в соответствии с приведенными указаниями.

INFO Описание характеристик системы. Рекомендуем внимательно ознакомиться с содержанием этого раздела, для того чтобы понять следующие этапы.
2 Примечания в отношении авторского права и информация о торговых марках
Названия устройств или компаний, упоминаемые в настоящем документе, являются торговыми марками или зарегистрированными торговыми знаками соответствующих компаний.
З Правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ! Установка и обслуживание устройства должны осуществляться только специализированным персоналом.
• Перед тем, как приступить к выполнению любых операций, убедитесь в том, что источник питания устройства отключен.
- Производитель не несет ответственности за любые повреждения, возникающие в результате неправильного использования указанного в настоящем руководстве оборудования. Помимо этого, производитель сохраняет за собой право изменять содержание руководства без предварительного уведомления. Представленная в настоящем руководстве документация прошла тщательную проверку. Однако производитель не несет ответственности за ее использование. Аналогичные условия предусмотрены в отношении любого лица или компании, привлеченных для составления и создания данного руководства.
- Используйте только оригинальные запасные части. Неоригинальные запасные части могут привести к возникновению пожара, электрического разряда или другой опасной ситуации.
4 Описание и обозначение типа устройства
Передний козырек для защиты окна кожуха от пыли.
5 Подготовка устройства к использованию

Любое изменение, которое выполняется без разрешения, явным образом предоставленного производителем, аннулирует гарантию.
5.1 Распаковка
При получении устройства убедитесь, что упаковка не повреждена и не имеет явных признаков падения или царапин.
В случае наличия видимых повреждений незамедлительно свяжитесь с поставщиком.
В случае возврата неисправного устройства мы рекомендуем использовать оригинальную упаковку для транспортировки.
Сохраняйте упаковку на случай, если потребуется отправить устройство на ремонт.
5.2 Комплект оборудования
Проверьте комплект оборудования на соответствие представленному ниже списку материалов:
• Люк
• Болты и винты
5.3 Безопасная утилизация упаковочных материалов
Упаковочные материалы могут подвергаться переработке. Технический специалист установщика отвечает за сортировку материалов для переработки, а также за соблюдение требований законодательства, действующего в месте установки устройства.
6 Монтаж

Снимите с камеры солнцезащитный козырек и форсунку стеклоомывателя, если они были предоставлены.
Выровняйте пылевую крышку к 4 отверстиям винтов на передней части фланца.

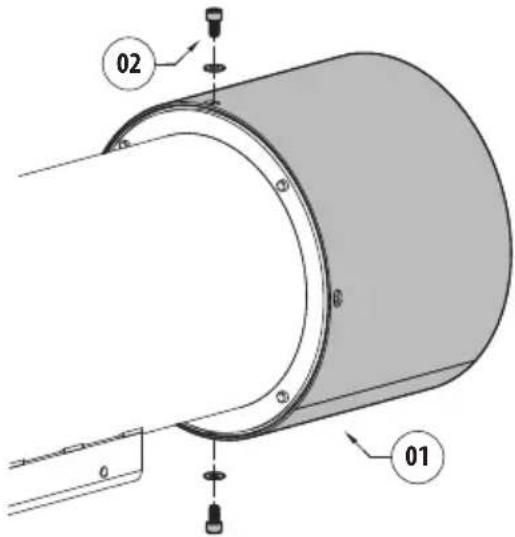

Фиксацию пылевой крышки (01) на передней части корпуса с помощью 2 из 4 шнеков и шайб (02).

Будьте внимательны при монтаже. Момент затяжки: 4.5Nm.
Если вам нужно установить солнечный навес, сделайте следующее.

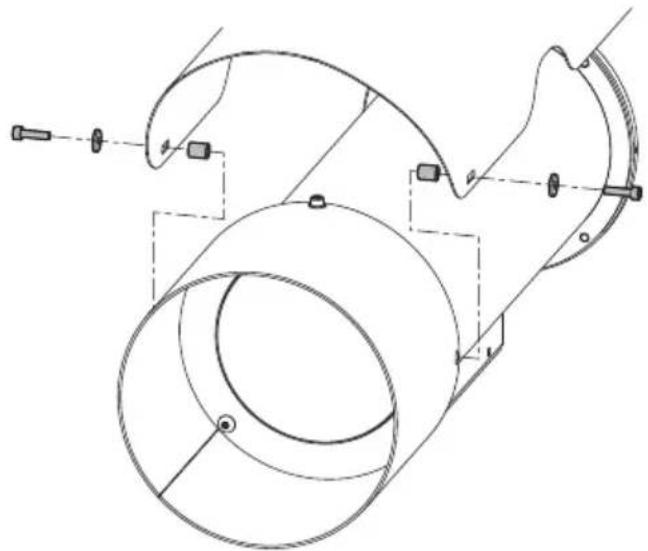

Вставьте между козырьком и фланцами корпуса прилагаемые цилиндрические распорки.
Закрепите противосолнечный кожух на корпусе с помощью входящих в комплект винтов и шайб, соответствующих распорным прокладкам.

7 Технические характеристики
7.1 Механические хар.
Электрополированная нержавеющая сталь AISI 316L
Размеры (∅хД):158x120mm
Вес устройства: 0.7kg
8 Технические чертежи

Размеры указаны в миллиметрах.

