Тип продукта	Монтажная пластина
Бренд	Videotec
Модель	UEAW
Конструкция	Нержавеющая сталь AISI 316L
Совместимость	Кронштейны UEBP, UEBW (ULISSE EVO) и камеры NVX, NTX
Размеры (Д x Ш x В)	200 x 154 x 85 мм
Проходной диаметр	70 мм
Монтажный диаметр	114 мм
Расчетный вес	Около 0,5 кг
Рекомендуемый момент затяжки	10,5 Нм (±0,25 Нм)
Крепление	4 отверстия под винты Ø8 мм; 3 или 4 резьбовых отверстия в зависимости от кронштейна
Содержимое упаковки	Монтажная пластина, винты, инструкция по эксплуатации
Инструкция по эксплуатации	Руководство пользователя входит в комплект (25 страниц)
Установка	Квалифицированным персоналом; используйте дюбели, подходящие для основания
Фиксатор резьбы	Рекомендуется Loctite 243®
Утилизация упаковки	Перерабатываемые материалы; соблюдайте местные нормы
Гарантия	НЕСАНКЦИОНИРОВАННЫЕ ИЗМЕНЕНИЯ АННУЛИРУЮТ ГАРАНТИЮ

Часто задаваемые вопросы - UEAW Videotec

Какие кронштейны и камеры совместимы с пластиной UEAW?

Монтажная пластина UEAW совместима с кронштейнами UEBP и UEBW (серия ULISSE EVO), а также с камерами NVX и NTX.

Из какого материала изготовлена пластина UEAW?

Она изготовлена из нержавеющей стали AISI 316L, что обеспечивает отличную коррозионную стойкость.

Каковы размеры монтажной пластины UEAW?

Приблизительные размеры: 200 мм в длину, 154 мм в ширину и 85 мм в высоту. Проходной диаметр составляет 70 мм, монтажный диаметр – 114 мм.

Какой тип крепления использовать на бетонной поверхности?

Для бетона используйте подходящие дюбели с минимальным усилием на вырыв 300 dN каждый. Система должна выдерживать как минимум 4-кратный вес всего оборудования.

Какой рекомендуемый момент затяжки для винтов?

Рекомендуемый момент затяжки составляет 10,5 Нм с допуском ±0,25 Нм.

Нужно ли наносить фиксатор резьбы на винты?

Да, рекомендуется наносить фиксатор резьбы, например Loctite 243®, на резьбовые отверстия перед креплением.

Поставляется ли изделие с винтами?

Да, в упаковку входят монтажная пластина и необходимые винты для крепления, а также инструкция по эксплуатации.

Какие инструменты необходимы для установки?

Вам понадобятся стандартные инструменты для работы с крепежом: отвертка или ключ, подходящие для поставляемых винтов. Для бетонных поверхностей потребуются дрель и дюбели.

Есть ли меры предосторожности, которые необходимо соблюдать?

Установка должна выполняться квалифицированным техническим персоналом. Перед любыми работами всегда отключайте питание и используйте только оригинальные детали, чтобы избежать риска возгорания или поражения электрическим током.

Как утилизировать упаковку изделия?

Упаковка состоит из перерабатываемых материалов. Утилизируйте ее в соответствии с правилами раздельного сбора, действующими в вашей стране.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ UEAW Videotec

1 О настоящем руководстве

Внимательно ознакомьтесь со всей документацией, входящей в комплект поставки, перед тем как приступить к установке и эксплуатации данного оборудования. Всегда держите руководство под рукой, чтобы им можно было воспользоваться в будущем.

1.1 Типографские условные обозначения

ПРЕДУПРЕЖДЕНИЕ!

Средний уровень опасности.

Данная операция крайне важна для обеспечения надлежащего функционирования системы.

Внимательно ознакомьтесь с описанием процедуры и выполните ее в соответствии с приведенными указаниями.

INFO

Описание характеристик системы.

Рекомендуем внимательно ознакомиться с содержанием этого раздела, для того чтобы понять следующие этапы.

2 Примечания в отношении авторского права и информация о торговых марках

Названия устройств или компаний, упоминаемые в настоящем документе, являются торговыми марками или зарегистрированными торговыми знаками соответствующих компаний.

З Правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ! Установка и обслуживание устройства должны осуществляться только специализированным персоналом.

• Производитель не несет ответственности за любые повреждения, возникающие в результате неправильного использования указанного в настоящем руководстве оборудования. Помимо этого, производитель сохраняет за собой право изменять содержание руководства без предварительного уведомления. Представленная в настоящем руководстве документация прошла тщательную проверку. Однако производитель не несет ответственности за ее использование. Аналогичные условия предусмотрены в отношении любого лица или компании, привлеченных для составления и создания данного руководства.
  • Перед тем, как приступить к выполнению любых операций, убедитесь в том, что источник питания устройства отключен.
• Используйте только оригинальные запасные части. Неоригинальные запасные части могут привести к возникновению пожара, электрического разряда или другой опасной ситуации.

4 Обозначение

4.1 Описание и обозначение типа устройства

Пластина крепления из нержавеющей стали AISI 316L. Для UEBP и UEBW (ULISSE EVO) и совместимых с камерами NVX, NTX.

5 Подготовка устройства к использованию

Любое изменение, которое выполняется без разрешения, явным образом предоставленного производителем, аннулирует гарантию.

5.1 Распаковка

При получении устройства убедитесь, что упаковка не повреждена и не имеет явных признаков падения или царапин.

В случае наличия видимых повреждений незамедлительно свяжитесь с поставщиком.

В случае возврата неисправного устройства мы рекомендуем использовать оригинальную упаковку для транспортировки.

Сохраняйте упаковку на случай, если потребуется отправить устройство на ремонт.

5.2 Безопасная утилизация упаковочных материалов

Упаковочные материалы могут подвергаться переработке. Технический специалист установщика отвечает за сортировку материалов для переработки, а также за соблюдение требований законодательства, действующего в месте установки устройства.

5.3 Комплект оборудования

Проверьте комплект оборудования на соответствие представленному ниже списку материалов:

• Пластина крепления
• Болты и винты
• Руководство по эксплуатации

6 Монтаж

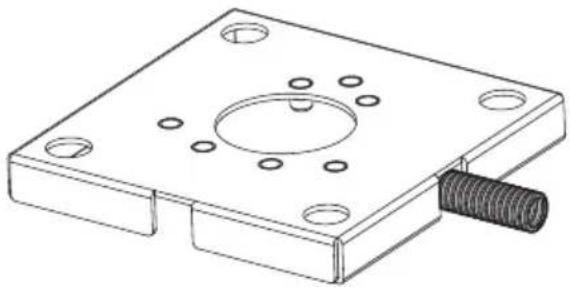

Пластину крепления можно использовать для установки на парапет, стену или потолок, а также на кабель-каналы.

Особое внимание обратите на размещение и крепление оборудования. Если его необходимо закрепить на бетонной поверхности, следует использовать установочные штифты с моментом силы по меньшей мере 300 dN каждый. Для металлической поверхности используйте винты с минимальным диаметром 8mm и соответствующей длиной. Система крепления должна выдерживать как минимум четырехкратный вес всего оборудования (наводки, Объективы, камера, Кронштейны и адаптеры).

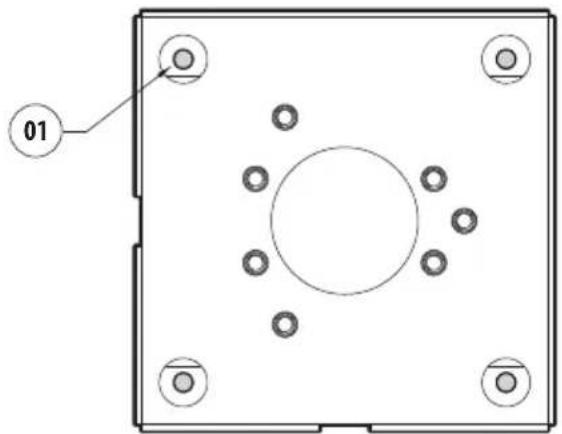

Прикрепите опорную плиту к потолку, стене или парапету, используя 4 отверстия (01). Используйте винты диаметром 8mm.

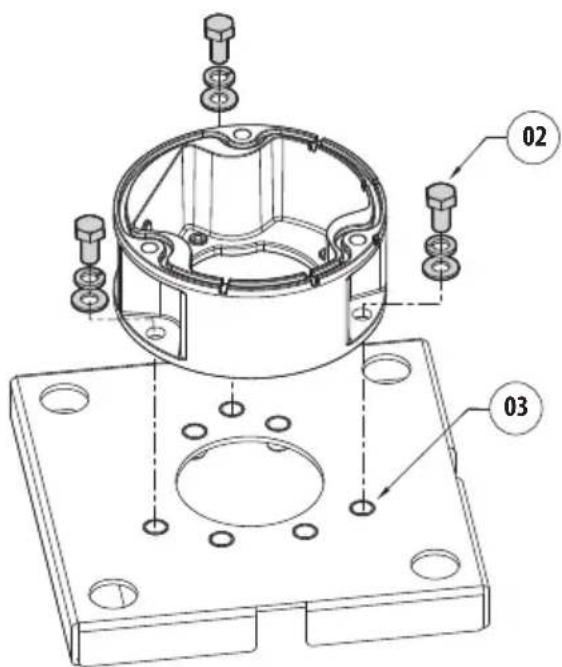

Прикрепите опору UEBP (ULISSE EVO) к опорной плите при помощи прилагаемых винтов и шайб (02), используя 3 резьбовых отверстия (03) (Рис. 3 Крепление для UEBP (ULISSE EVO), страница 3). Убедитесь, что на резьбе нет грязи.

Нанесите резьбовой фиксатор в отверстия для винтов (Loctite 243®).

Будьте внимательны при монтаже. Момент затяжки: 10.5Nm (±0.25Nm).

Рис. 3 Крепление для UEBP (ULISSE EVO)

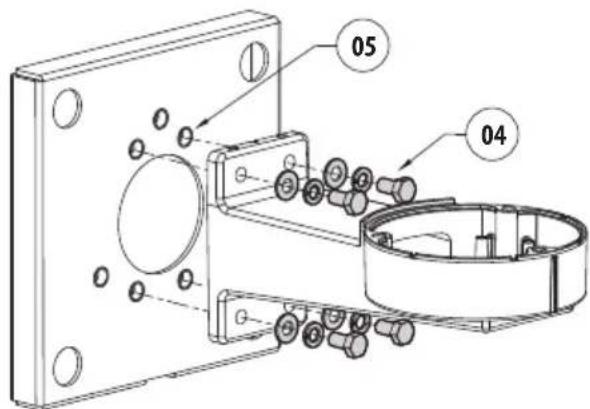

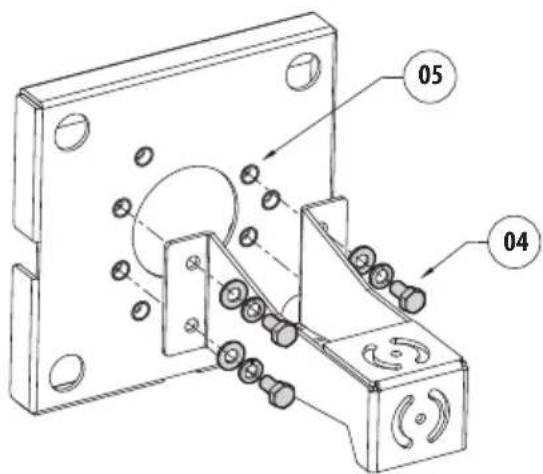

Прикрепите опору UEBW (ULISSE EVO) или блок NVX, NTX к опорной плите при помощи прилагаемых винтов и шайб (04), используя 4 резьбовых отверстия (05) (Рис. 4 Крепление для UEBW (ULISSE EVO), страница 3 и Рис. 5 Крепление для NVX, NTX, страница 3). Убедитесь, что на резьбе нет грязи.

Нанесите резьбовой фиксатор в отверстия для винтов (Loctite 243®).

Будьте внимательны при монтаже. Момент затяжки: 10.5Nm (±0.25Nm).

Рис. 4 Крепление для UEBW (ULISSE EVO)

Рис. 5 Крепление для NVX, NTX

7 Технические характеристики

7.1 Механические хар.

Опора для UEBW, UEBP (ULISSE EVO) и камер NVX, NTX

Конструкция из нержавеющей стали марки AISI 316L

Размеры: 200x200x25mm

Вес устройства: 1.38kg

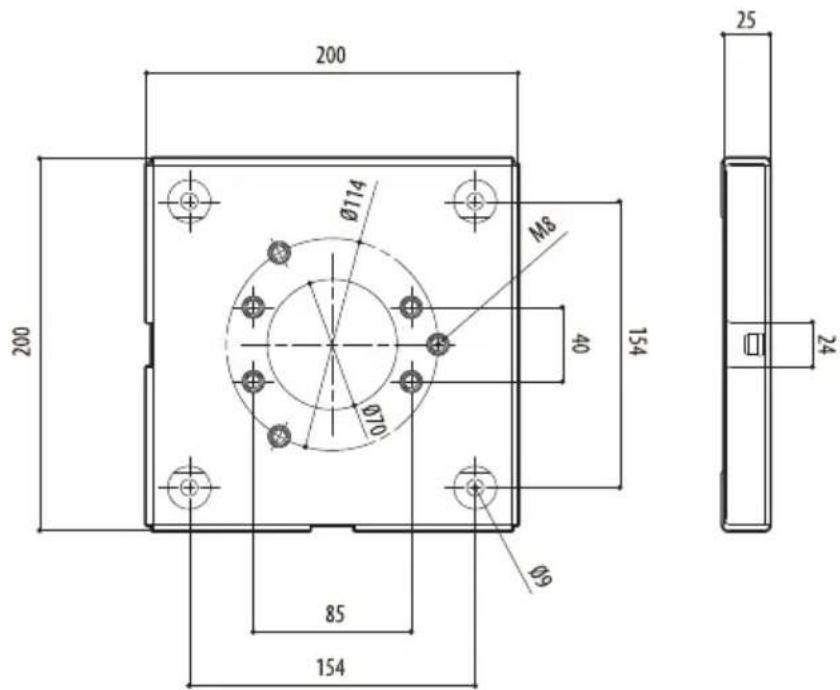

8 Технические чертежи

Размеры указаны в миллиметрах.

Рис. 6 UEAW.
