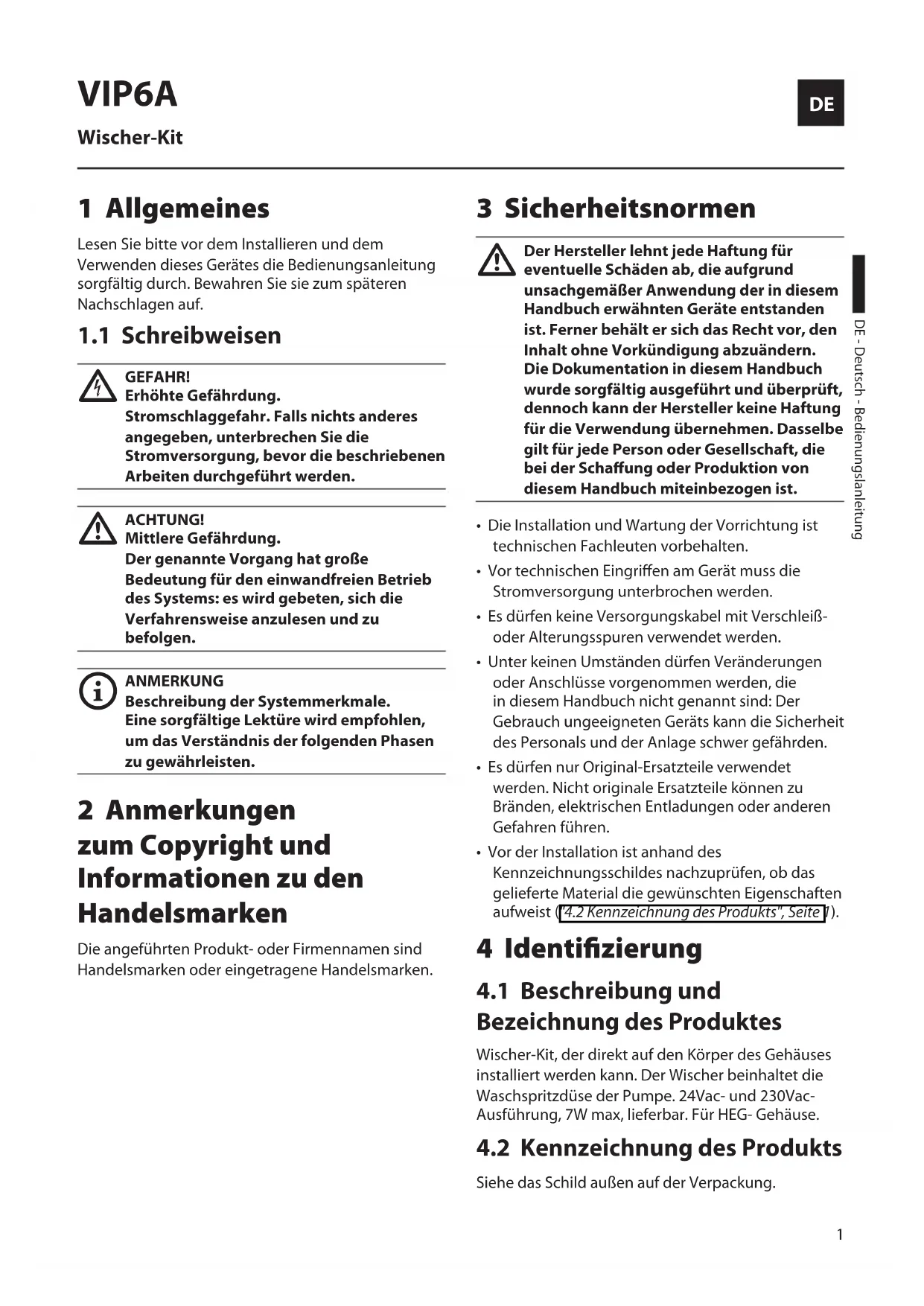

BEDIENUNGSANLEITUNG VIP6A Videotec

DE Deutsch - Bedienungslanleitung

Lesen Sie bitte vor dem Installieren und dem Verwenden dieses Gerätes die Bedienungsanleitung sorgfältig durch. Bewahren Sie sie zum späteren Nachschlagen auf.

1.1 Schreibweisen

GEFAHR!

Erhöhte Gefährdung.

Stromschlaggefahr. Falls nichts anderes angegeben, unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.

ACHTUNG!

Mittlere Gefährdung.

Der genannte Vorgang hat große Bedeutung für den einwandfreien Betrieb des Systems: es wird gebeten, sich die Verfahrensweise anzulesen und zu befolgen.

ANMERKUNG

Beschreibung der Systemmerkmale. Eine sorgfältige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken

Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.

3 Sicherheitsnormen

Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig ausgeführt und überprüft, dennoch kann der Hersteller keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem Handbuch miteinbezogen ist.

• Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.
- Vor technischen Eingriffen am Gerät muss die Stromversorgung unterbrochen werden.
- Es dürfen keine Versorgungskabel mit Verschleiß- oder Alterungsspuren verwendet werden.
- Unter keinen Umständen dürfen Veränderungen oder Anschlüsse vorgenommen werden, die in diesem Handbuch nicht genannt sind: Der Gebrauch ungeeigneten Geräts kann die Sicherheit des Personals und der Anlage schwer gefährden.
- Es dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile können zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.
- Vor der Installation ist anhand des Kennzeichnungsschildes nachzuprüfen, ob das gelieferte Material die gewünschten Eigenschaften aufweist (4.2 Kennzeichnung des Produkts", Seite 1).

4 Identifizierung

4.1 Beschreibung und Bezeichnung des Produktes

Wischer-Kit, der direkt auf den Körper des Gehäuses installiert werden kann. Der Wischer beinhaltet die Waschspritzdüse der Pumpe. 24Vac- und 230Vac-Ausführung, 7W max, lieferbar. Für HEG-Gehäuse.

4.2 Kennzeichnung des Produkts

Siehe das Schild außen auf der Verpackung.

5 Vorbereitung des Produktes auf den Gebrauch

Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.

5.1 Sicherheitsvorkehrungen vor dem Gebrauch

In der Konfiguration mit einer Versorgungsspannung von 230Vac muß der Versorgungsleitung ein einpoliger Hauptschalter vorgeschaltet werden 10 (Kontaktabstand d>3mm). Dieser Schalter muß zur Trennung der Stromversorgung betätigt werden, bevor das Gehäuse gewartet oder anderweitig geöffnet wird.

5.2 Inhalt und Entfernen der Verpackung

Bei der Lieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.

Bei offensichtlichen Schadensspuren an der Verpackung muss umgehend der Lieferant verständigt werden.

Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.

Prüfen Sie, ob der Inhalt mit der nachstehenden Materialliste übereinstimmt:

- Wischer-Kit

• Bedienungslanleitungen

5.3 Sichere Entsorgung der Verpackungsmaterialien

Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des Installationstechnikers, sie getrennt, auf jeden Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.

Es wird nochmals empfohlen, mit Fehlfunktionen behaftetes Material in der Originalverpackung zurückzusenden.

6 Zusammenbau und Installation

Zusammenbau und Installation sind Fachleuten vorbehalten.

6.1 Installation

6.1.1 Montage des Scheibenwischer-Kits an das Gehäuse

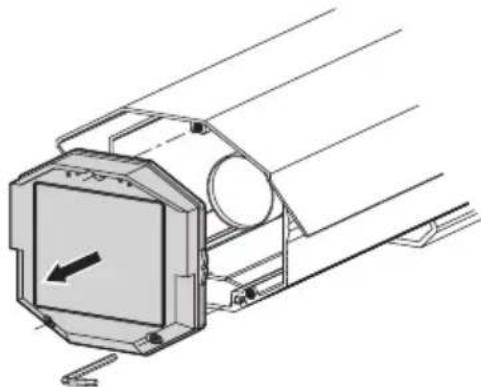

Den vorderen Gehäuseflansch durch Lösen der drei vorderen Schrauben entfernen.

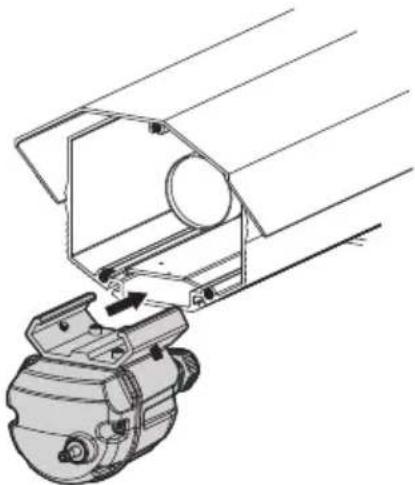

Den Korpus des Wischers so einsetzen, daß der Schlitten auf dem Profil des Gehäusekorpus gleitet.

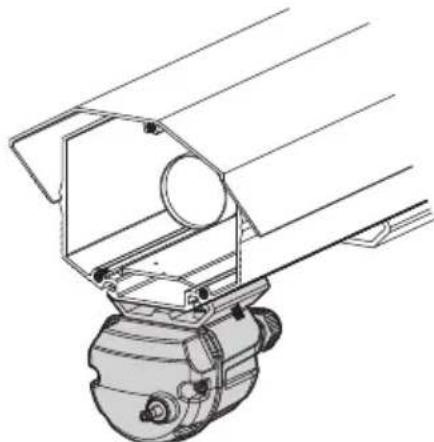

Den Korpus des Wischers entlang des Gehäusekorpus gleiten lassen.

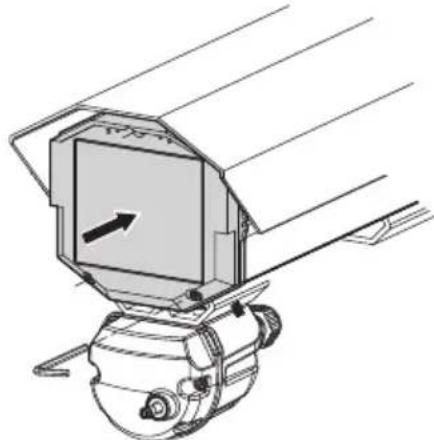

Den Vorderflansch des Gehäuses wieder anbringen und die drei Vorderschrauben festziehen. Achten Sie darauf, daß die Dichtung richtig sitzt.

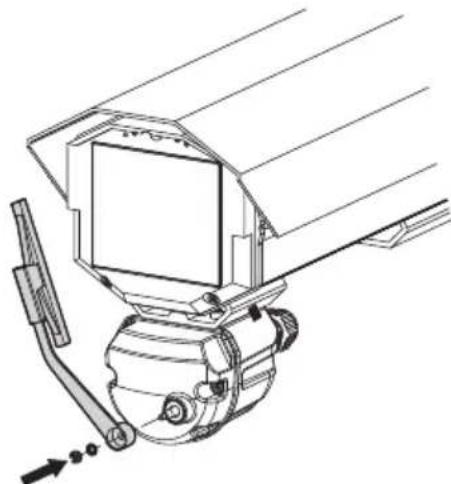

Die Wischerbürste so auf die Abtriebswelle montieren, daß sie in Ruhestellung links vom Frontglas sitzt.

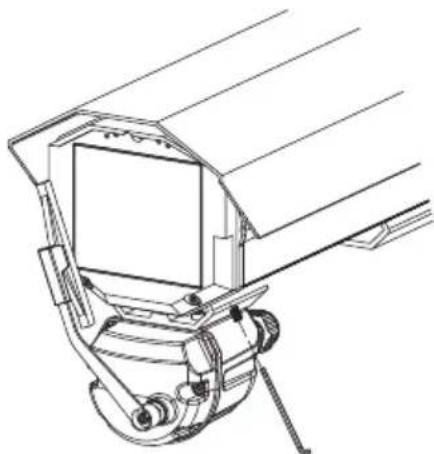

Der Wischerkörper wird fixiert durch Anschrauben der Gewindestifte, die sich auf dem Befestigungsschlitten befinden. Die Position sollte den richtigen Druck der Bürste auf das Gehäuseglas gewährleisten.

Achten Sie darauf, daß die vorhandene Versorgungsspannung mit den Angaben auf dem Typenschild übereinstimmt, das auf der Rückseite des Gerätes sitzt.

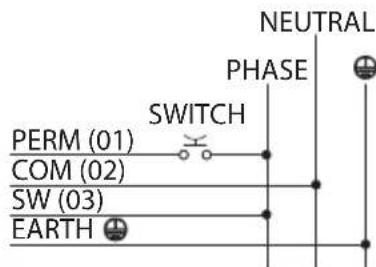

Die Stromanschlüsse an die Steckbuchse 3-PE werden nach dem Schaltbild vorgenommen.

03 0102

NEUTRAL PHASE SWITCH PERM (01) COM (02) SW (03) EARTH

Fig. 07

Den Scheibenwischer mit Strom versorgen, indem man die Phase an Klemme 03 (SW) der Buchse und den Nulleiter an Klemme 02 (COM) der Buchse anlegt.

Über einen externen Knopf wird die Phase mit der Klemme 01 (PERM) der Buchse verbunden.

Bei dauerhaftem Drücken des externen Knopfes läuft der Scheibenwischer kontinuierlich (durchgehend). Läßt man den Knopf los, wird die Scheibenwischerbürste in ihre Ruhestellung links vom Gehäuseglas geführt.

Falls ein Empfänger benutzt wird, wird Klemme 03 der Buchse mit dem Ausgang SW des Empfangsteils verbunden, Klemme 01 mit PERM und Klemme 02 mit COM.

7 Anleitung für den normalen Betrieb

Der Scheibenwischer ist bei Aussentemperaturen unter 0°C oder bei Glas nicht zu betätigen

8 Müllentsorgungsstellen

Dieses Symbol und das entsprechende Recycling-System gelten nur für EULänder und finden in den anderen Ländern der Welt keine Anwendung.

Ihr Produkt wurde entworfen und hergestellt mit qualitativ hochwertigen Materialien und Komponenten, die recycelt und wiederverwendet werden können.

Dieses Symbol bedeutet, daß elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer von Hausmüll getrennt entsorgt werden sollen.

Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen Sammelstelle oder im Recycling Centre.

In der Europäischen Union gibt es unterschiedliche Sammelsysteme für Elektrik- und Elektronikgeräte.

9 Technische Daten

9.1 Allgemeines

Körper aus verstärktem Polypropylen

Bürste aus rostfreiem Stahl / Aluminium

Farbe RAL9002

IP66

Abmessungen (WxHxL): 99x114x209mm (ohne Bürste)

Einheitsgewicht: 0.7kg

3+1 PIN- Verbinder

IN 230Vac, Verbrauch 7W max

IN 24Vac, Verbrauch 7W max

Betriebstemperatur: -20°C / +60°C

Im Lieferumfang enthalten Betriebsanleitung

EAC-Zertifizierung

10 Technische Zeichnungen

Maßangabe in Millimeter.

R182 217 86 114 99

144 209

Fig. 8 VIP6A
