WASPT - Wasserpumpe Videotec - Kostenlose Bedienungsanleitung

Produkttyp	Scheibenwasch-Kit für PTZ-Kamera (Wasserpumpe mit Tank)
Marke	Videotec
Modell	WASPT
Tankkapazität	5 Liter oder 23 Liter je nach Version
Förderhöhe	5 m, 11 m oder 30 m je nach Version
Abmessungen (L x H x T)	Version 5L: 217 x 280 x 257 mm; Version 23L (5/11m): 301 x 430 x 348 mm; Version 23L (30m): 301 x 640 x 348 mm
Nettogewicht	3,8 kg (5L); 5,5 kg (23L/5m); 6,7 kg (23L/11m); 16,7 kg (23L/30m)
Versorgungsspannung	230 Vac, 120 Vac oder 24 Vac je nach Version
Stromaufnahme	0,3 A bis 4,5 A je nach Version und Spannung
Betriebstemperatur	-25 °C bis +60 °C (mit Frostschutzmittel, je nach Version)
Schutzart (IP)	IP66 (Versionen 5m und 11m); IPX4 (Version 30m)
Materialien	Tank aus Polyethylen, Gestell aus Edelstahl
Hauptfunktionen	Pumpen von Scheibenwaschflüssigkeit für PTZ-Kamera; manuelle oder ferngesteuerte Aktivierung über DTWRX-Karte; automatische Abschaltung durch Niveauregler (Versionen 11m und 30m)
Wartung	Austausch der Sicherungen (Platine und Pumpe); Außenreinigung; Tank entleeren, wenn nicht in Gebrauch
Sicherheitshinweise	Stromversorgung vor jedem Eingriff abschalten; einen zweipoligen Leitungsschutzschalter 20 A max. verwenden; Erdungskabel 10 mm länger
Verfügbare Ersatzteile	Sicherungen (T 4A H 250V, T 2A L 250V, T 4A L 250V), optionale DTWRX-Karte, Dichtungssatz
Reparierbarkeit	Sicherungswechsel durch den Benutzer; andere Reparaturen durch qualifiziertes Personal
Zertifizierungen	CE, EAC, FCC Part 15, Lloyd's Register (Version 11m Marine)
Bestimmungsgemäße Verwendung	Reinigung der Scheibe einer PTZ-Kamera im Außenbereich; intermittierender Betrieb (1 Min. EIN, 15 Min. AUS)
Kit-Inhalt	Tank mit Pumpe, Schellen, Silikonschlauch, Anschlüsse, Schlauch, Halterungen, halbstarres Rohr mit Düse, Schrauben, Handbuch

Häufig gestellte Fragen - WASPT Videotec

Welche Arten von Flüssigkeit kann ich im Tank verwenden?

Sie können klares Wasser oder eine Mischung aus Wasser und Frostschutzmittel für die Scheibenwaschanlage verwenden. Verwenden Sie bei Kameras mit Germaniumfenster kein herkömmliches Frostschutzmittel; bevorzugen Sie eine 20%ige Ethylalkohollösung. Vermeiden Sie scheuernde oder ölige Flüssigkeiten.

Wie installiere ich die Pumpe an einer PTZ-Kamera?

Die Installation hängt vom Kameramodell ab. Befestigen Sie zunächst den Metallkäfig an der Wand oder am Pfosten. Setzen Sie den Tank in den Käfig ein und schließen Sie dann den Druckschlauch an die Düse der Kamera an. Konsultieren Sie die Anleitung für die elektrischen Anschlusspläne und die spezifischen Schritte für Ihre Kamerafamilie (ULISSE, NVX usw.).

Kann ich die Pumpe fernsteuern?

Ja, mit der optionalen DTWRX-Karte können Sie die Pumpe und den Scheibenwischer über eine RS-485-Verbindung aktivieren. Die Karte wird in den Stecker J8 der Hauptplatine eingesteckt. Lesen Sie das Handbuch der DTWRX für die Konfiguration.

Wie tausche ich eine Sicherung aus?

Trennen Sie die Stromversorgung. Öffnen Sie das wasserdichte Gehäuse. Lokalisieren Sie die defekte Sicherung (FUS1, FUS2 oder FUS3 auf der Platine oder die Pumpeneingangssicherung). Ersetzen Sie sie durch eine identische Sicherung: T 4A H 250V (Platine) oder T 2A L 250V / T 4A L 250V (Pumpe je nach Höhe). Schließen Sie das Gehäuse und testen Sie.

Was ist die maximale Förderhöhe?

Je nach Version beträgt die Förderhöhe 5 m, 11 m oder 30 m. Wählen Sie die Version, die dem Abstand zwischen Tank und Kamera entspricht. Die Höhe von 30 m erfordert eine Installation geschützt vor Regen (IPX4).

Kann der Tank im Winter einfrieren?

Ja, wenn die Temperatur unter 0°C fällt. Verwenden Sie Frostschutzmittel für die Scheibenwaschanlage, um die Anlage bis -25°C zu schützen (Versionen 5m und 11m). Die Version 30m ist auf -10°C mit Frostschutzmittel begrenzt. Stellen Sie sicher, dass die Flüssigkeit mit den Systemmaterialien kompatibel ist.

Wie warte ich das Waschsystem?

Überprüfen Sie regelmäßig den Flüssigkeitsstand und den Zustand der Schläuche. Reinigen Sie die Düse, wenn sie verstopft ist. Ersetzen Sie die Sicherungen bei einem Defekt. Wenn das System längere Zeit inaktiv ist, entleeren Sie den Tank, um Stagnation zu vermeiden. Weitergehende Wartungsarbeiten sind einem qualifizierten Techniker zu überlassen.

Wie hoch ist die Lebensdauer der Pumpe?

Die Pumpe ist für den intermittierenden Betrieb ausgelegt (1 Minute ein, 15 Minuten aus). Ihre Lebensdauer hängt von der Wasserqualität und der Wartung ab. Bei normalem Gebrauch kann sie mehrere Jahre halten. Dauerbetrieb verkürzt die Lebensdauer.

Ist das Kit mit allen Videotec PTZ-Kameras kompatibel?

Das WASPT-Kit ist für die Familien ULISSE, ULISSE2, ULISSE COMPACT, ULISSE EVO, NVX und NXPTZ SERIES2 ausgelegt. Befolgen Sie für jedes Modell die spezifischen Montageanweisungen für die Scheibenwaschanlage (Abschnitt 6.7 bis 6.12 der Anleitung). Es kann auch mit eigenständigen Gehäusen verwendet werden.

Was tun, wenn die Pumpe nicht automatisch stoppt?

Prüfen Sie zunächst, ob Ihre Version mit einem Niveauregler ausgestattet ist (Versionen 11m und 30m). Stellen Sie sicher, dass der Schwimmer nicht blockiert ist und das Kabel richtig positioniert ist (ca. 340 mm im Tank). Wenn das Problem weiterhin besteht, testen Sie die Alarmkontakte auf der Platine (Klemmen A1L, A2L, AVL). Konsultieren Sie das Handbuch für elektrische Tests.

BEDIENUNGSANLEITUNG WASPT Videotec

Scheibenwaschpumpe und Wassertank 5 oder 23 Liter

1.1 Schreibweisen....5

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken ....5

3 Sicherheitsnormen....5

4 Beschreibung und Bezeichnung des Produktes 6

4.1 Schildchen mit Produktkennzeichnung 6

5 Vorbereitung des Produktes auf den Gebrauch 6

5.1 Entfernen der Verpackung......6
5.2 Inhalt....6
5.3 Öffnen des Schutzgehäuses der Pumpe mit 30m Förderhöhe 6
5.4 Sichere Entsorgung der Verpackungsmaterialien 6

6 Installation....7

6.1 Befestigung des Metallkäfigs....7
6.2 Wahl der Versorgungsspannung ....8
6.3 Beim Öffnen der Anschlußdose 8
6.4 Beschreibung der Platine....8
6.5 Anschluss der Platine....9

6.5.1 Einbau der Schmelzsicherung....9

6.5.1.1 Pumpe mit 5m oder 11m Förderhöhe....9
6.5.1.2 Pumpe mit 30m Förderhöhe....9

6.5.2 Anschluss der PTZ-Kamera oder des Stand-alone-Gehäuses....9

6.5.3 Manuelle Aktivierung der Pumpe 11
6.5.4 Anschluss des Scheibenwischers....11
6.5.5 Manuelle Aktivierung des Scheibenwischers....11
6.5.6 Fernsteuerung oder über Zusatzplatine DTWRX 11

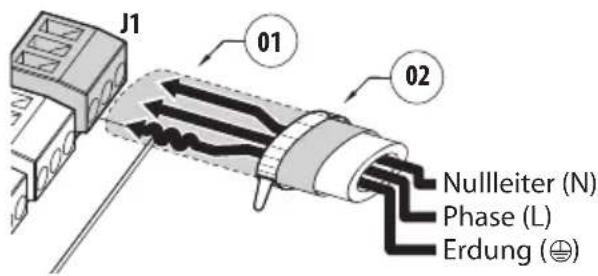

6.5.7 Anschluss der Stromversorgung....12

6.6 Installation der Pumpen 12

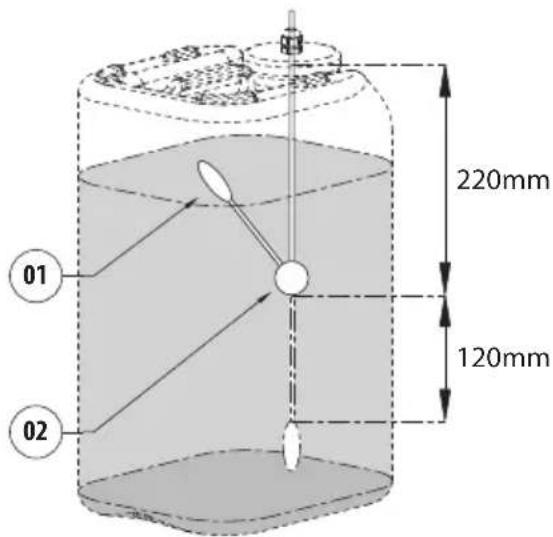

6.6.1 Einstellung der Position des Flüssigkeitsanzeigers.... 12
6.6.2 Pumpe mit 5m Förderhöhe....13
6.6.3 Pumpe mit 11m Förderhöhe....13
6.6.4 Pumpe mit 30m Förderhöhe 13

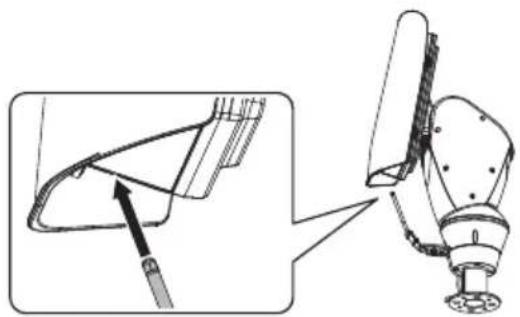

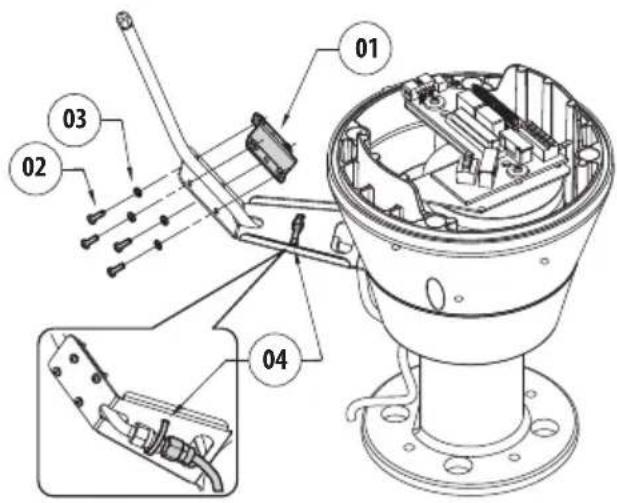

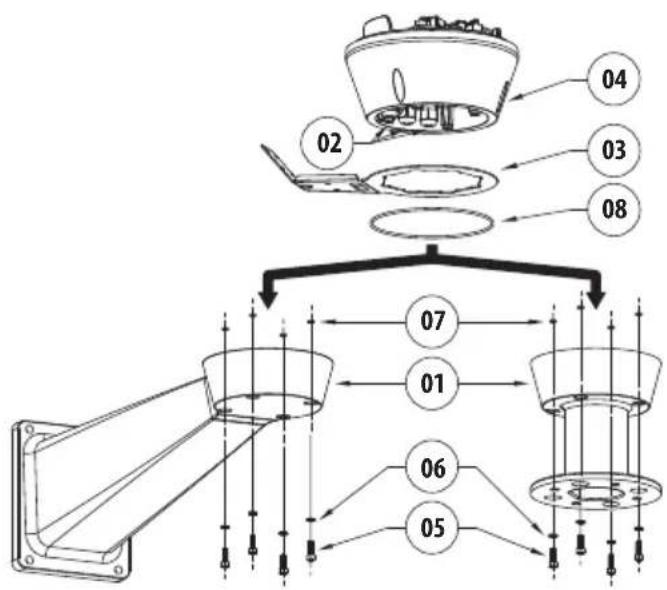

6.7 Installation der Scheibenwascheinheit (ULISSE Familie)....14

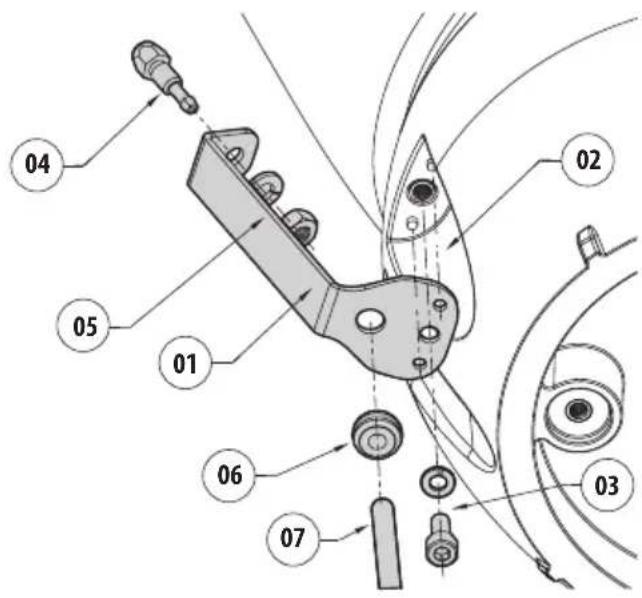

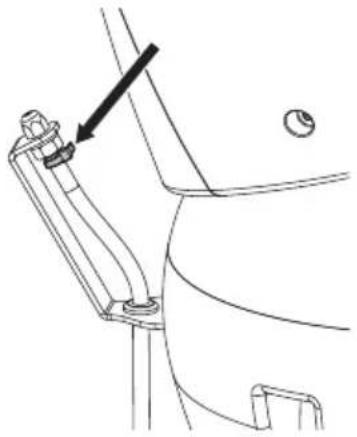

6.8 Installation der Scheibenwascheinheit (ULISSE2)....15

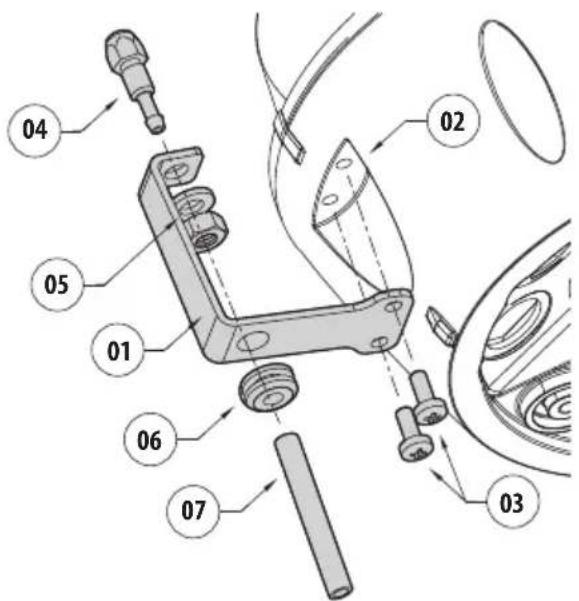

6.9 Installation der Scheibenwascheinheit (ULISSE COMPACT Familie) 16
6.10 Installation der Scheibenwascheinheit (ULISSE EVO Familie) 16

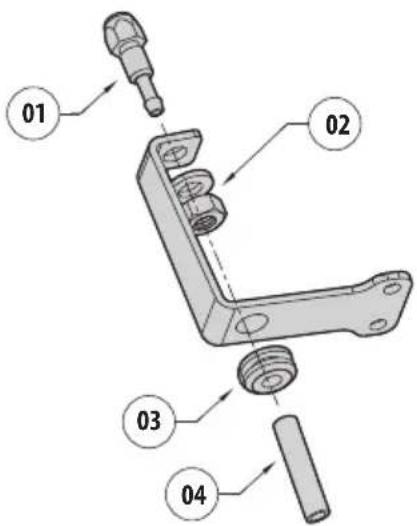

6.10.1 Montage der Scheibenwaschanlage an der PTZ-Kamera 16
6.10.2 Montage der Scheibenwaschanlage an der umgekehrten PTZ-Kamera 17

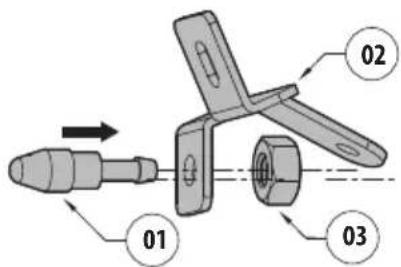

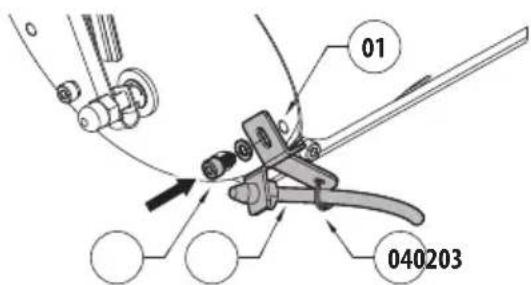

6.11 Installation der Scheibenwascheinheit (NVX Familie)....18
6.12 Installation der Scheibenwascheinheit (NXPTZ SERIES2 Familie) 19

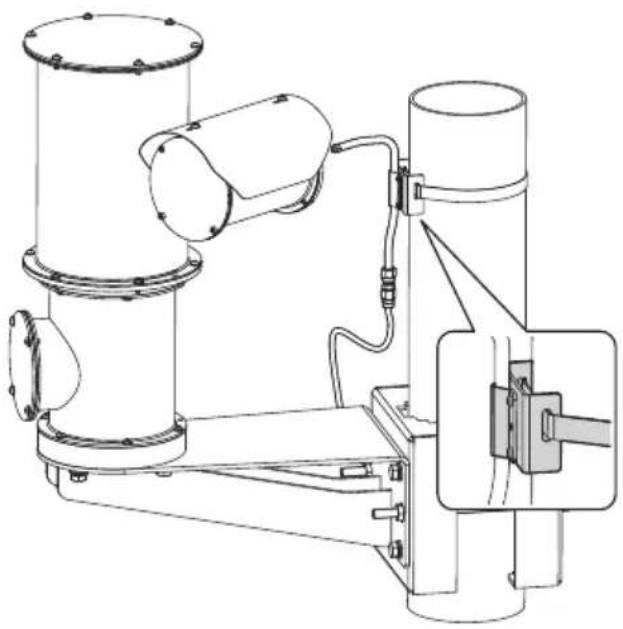

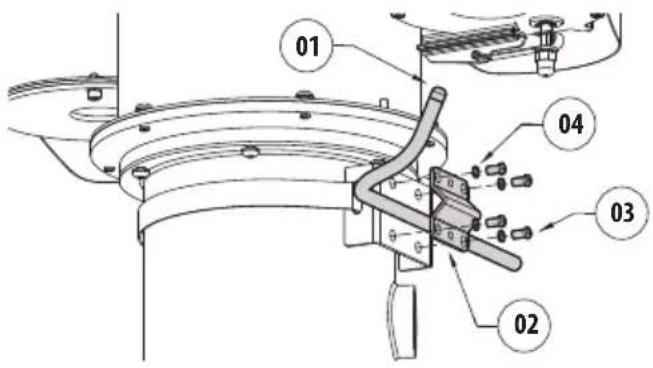

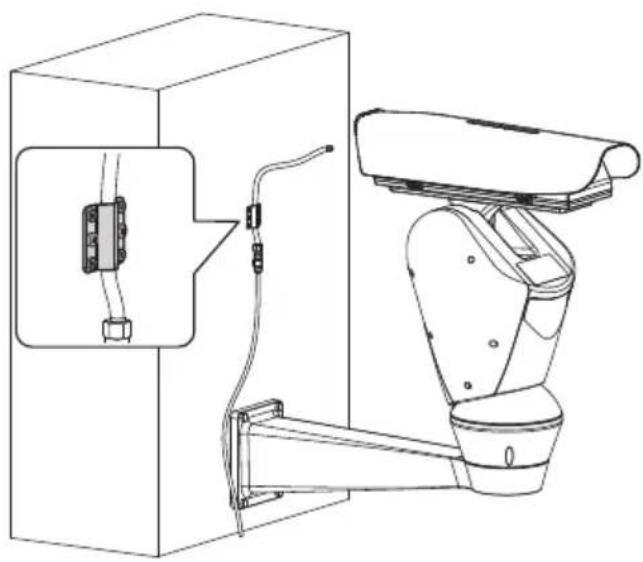

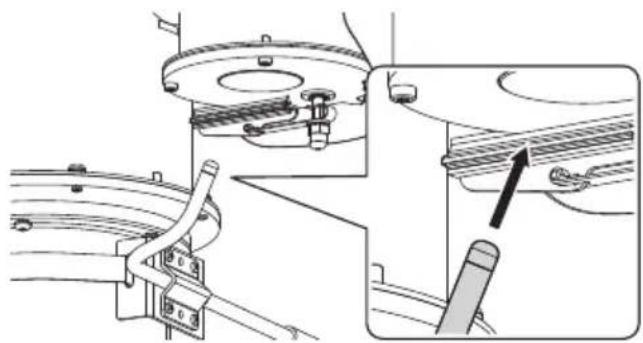

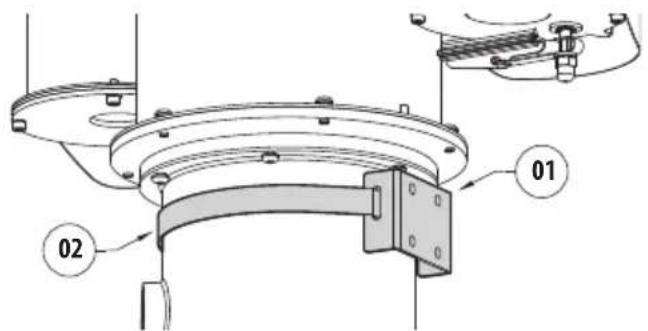

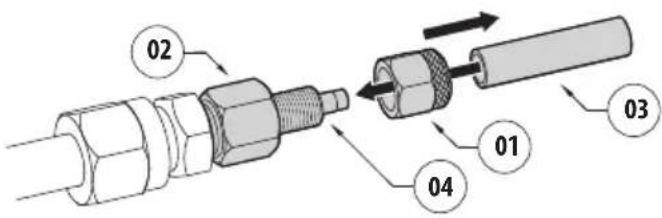

6.13 Montagebeispiele der Scheibenwaschanlage....20

7 Wartung 21

7.1 Außerordentliche Wartung (nur bei besonderen Anlässen fällig) 21

7.1.1 Wechsel der Sicherungen 21

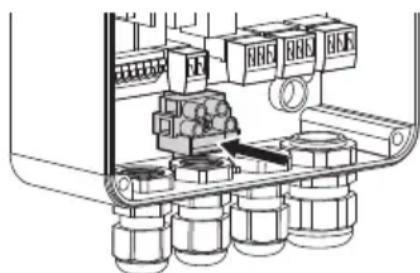

7.1.1.1 Auswechseln der Sicherung der Leiterplatte der Pumpe 21
7.1.1.2 Auswechseln der Sicherung am Eingang der Pumpe 21

8 Informationen bezüglich Entsorgung und Recycling......21

9 Technische Daten 22

9.1 Wischer- Kit, 5l- Wassertank, Pumpe mit einer Förderhöhe von 5m....22

9.1.1 Mechanik....22
9.1.2 Elektrik 22
9.1.3 Umgebung 22
9.1.4 Zertifizierungen....22

9.2 Wischer- Kit, 23l- Wassertank, Pumpe mit einer Förderhöhe von 5m....22

9.2.1 Mechanik....22
9.2.2 Elektrik....22
9.2.3 Umgebung 22
9.2.4 Zertifizierungen....22

9.3 Wischer- Kit, 23l- Wassertank, Pumpe mit einer Förderhöhe von 11m....23

9.3.1 Mechanik 23
9.3.2 Elektrik....23
9.3.3 Umgebung 23
9.3.4 Zertifizierungen....23
9.3.5 Zertifizierungen - Marine-Anwendungen....23

9.4 Wischer- Kit, 23l- Wassertank, Pumpe mit einer Förderhöhe von 30m....23

9.4.1 Mechanik 23
9.4.2 Elektrik....23
9.4.3 Umgebung....23
9.4.4 Zertifizierungen....23

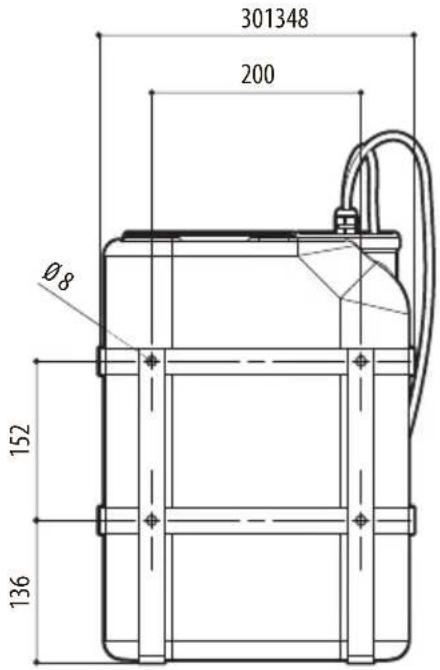

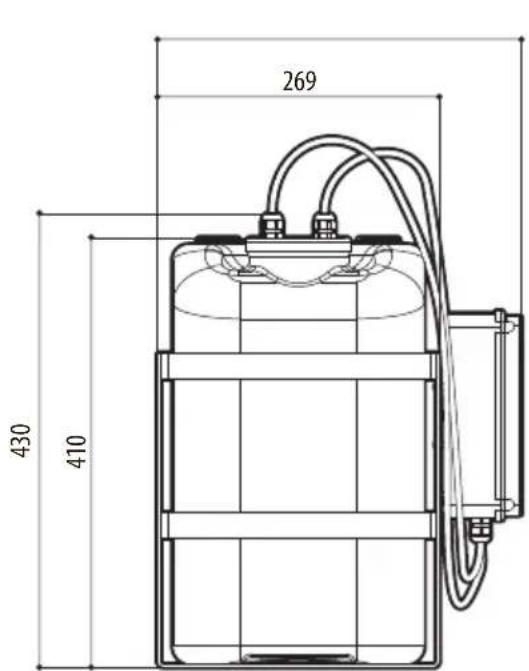

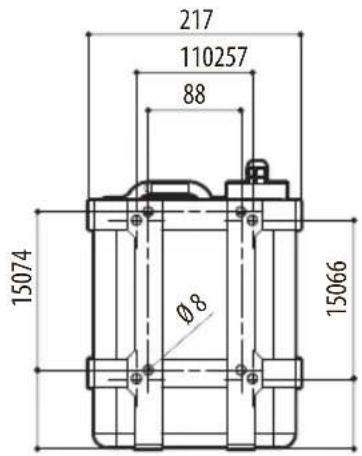

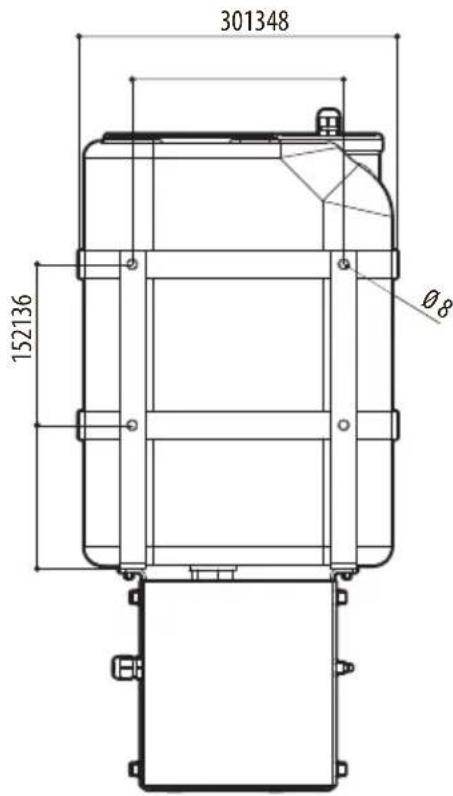

10 Technische Zeichnungen 24

1 Allgemeines

Vor der Installation und Anwendung dieses Produkts ist die gesamte mitgelieferte Dokumentation aufmerksam zu lesen. Zum späteren Nachschlagen das Handbuch in Reichweite aufbewahren.

1.1 Schreibweisen

GEFAHR!

Erhöhte Gefährdung.

Stromschlaggefahr. Falls nichts anderes angegeben, unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.

GEFAHR!

Heiße Oberfläche.

Nicht berühren. Die Oberflächen sind heiß und können bei Berührung zu Verbrennungen führen.

ACHTUNG!

Mittlere Gefährdung.

Der genannte Vorgang hat große Bedeutung für den einwandfreien Betrieb des Systems. Es wird gebeten, sich die Verfahrensweise durchzulesen und zu befolgen.

ANMERKUNG

Beschreibung der Systemmerkmale. Eine sorgfältige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken

Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.

3 Sicherheitsnormen

ACHTUNG! Die elektrische Anlage, an der die Einheit angeschlossen ist, muss mit einem automatischen zweipoligen Schutzschalter 20A max ausgestattet sein. Zwischen den Schutzschalter Kontakten muss mindestens ein Abstand von 3mm vorhanden sein. Der Schalter muss eine Schutzeinrichtung gegen Erde Fehlerstrom (Differenzial) und gegen Überstrom haben (magnetothermisch).

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

• Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig ausgeführt und überprüft. Der Hersteller kann dennoch keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem Handbuch miteinbezogen ist.
• Unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.
• Es dürfen keine Kabel mit Verschleiß- oder Alterungsspuren verwendet werden.
• Unter keinen Umständen dürfen Veränderungen oder Anschlüsse vorgenommen werden, die in diesem Handbuch nicht genannt sind. Der Gebrauch ungeeigneten Geräts kann die Sicherheit des Personals und der Anlage schwer gefährden.
• Es dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile können zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.
• Vor der Installation ist anhand des Kennzeichnungsschildes nachzuprüfen, ob das gelieferte Material die gewünschten Eigenschaften (4.1 Schildchen mit Produktkennzeichnung, Seite 6).
  • Die elektrische Anlage muss mit einem Netztrennschalter versehen sein, der im Bedarfsfall sofort erkannt und gebraucht werden kann.

4 Beschreibung und Bezeichnung des Produktes

WASPT von Videotec ist ein Wäsche-Kit, das aus einem Wassertank mit integrierter Pumpe besteht, für PTZ-Kameras und Kameragehäuse mit Scheibenwischer.

Diese breite Auswahl an Kits zum Waschen ist mit einem Fassungsvermögen von 5 oder 23 Litern und einer Förderhöhe von bis zu 30 Metern erhältlich.

Die Zusatzplatine DTWRX ermöglicht die Fernsteuerung (über RS-485) des Scheibenwischers und der Scheibenwaschpumpe bei Verwendung mit Stand-alone-Gehäusen.

Die Versionen mit 11m und 30m Förderhöhe besitzen einen Flüssigkeitsanzeiger für den automatischen Stopp der Pumpe.

Die Ausführungen mit einer Förderhöhe von 30m sind nur mit 230Vac oder 120Vac erhältlich.

Bei Anwendung eines Frostschutzmittels kann die Mindestbetriebstemperatur (Ausführungen mit einer Förderhöhe von 5m und 11m) bis -25°C erreichen.

4.1 Schildchen mit Produktkennzeichnung

Siehe das Label auf dem Produkt.

5 Vorbereitung des Produktes auf den Gebrauch

Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.

5.1 Entfernen der Verpackung

Bei der Lieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.

Bei offensichtlichen Schadensspuren an der Verpackung muss umgehend der Lieferant verständigt werden.

Im Falle der Rückgabe des nicht korrekt funktionierenden Produktes empfiehlt sich die Verwendung der Originalverpackung für den Transport.

Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.

5.2 Inhalt

Prüfen Sie, ob der Inhalt mit der nachstehenden Materialliste übereinstimmt:

• Scheibenwaschanlage
• Kabelbinder
• Silikonummantelung
• Hydraulikanschlüsse
  • Halterungen für die Zuflussleitung
  • Befestigungsteil für die Druckleitung
• Förderungsrohr
  • Halbstarre Scheibenwaschleitung (mit Düse)
• Schrauben
• Bedienungslanleitung

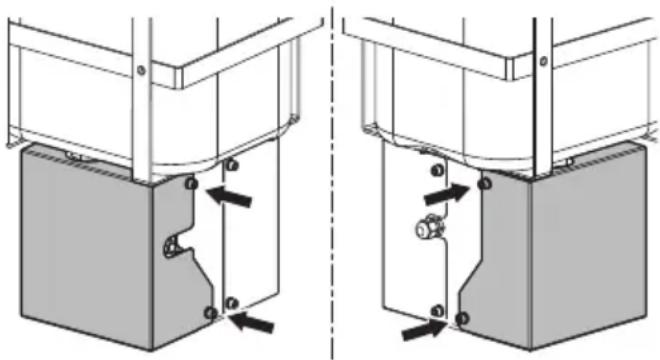

5.3 Öffnen des Schutzgehäuses der Pumpe mit 30m Förderhöhe

Das seitliche Schutzgehäuse muss für jeden Entfernungs- oder Austauschvorgang des Kanisters abmontiert werden. Die 4 Schrauben lösen und das Schutzgehäuse entfernen.

5.4 Sichere Entsorgung der Verpackungsmaterialien

Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des Installationstechnikers, sie getrennt, auf jeden Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.

6 Installation

Die Installation der Pumpe mit einer Förderhöhe von 30m muss an einem vor Regen geschützten Orten ausgeführt werden.

Die Einrichtung muss in senkrechter Lage montiert werden. Jede alternative Positionierung könnte die Leistungen des Geräts beeinträchtigen.

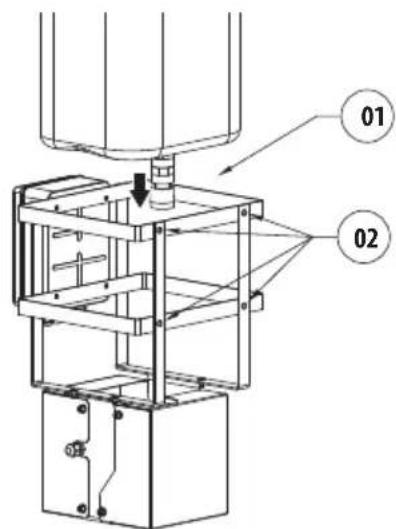

6.1 Befestigung des Metallkäfigs

Besondere Aufmerksamkeit verlangen die Befestigungssysteme des Gerätes. Soll das Gerät an einer Betonfläche fixiert werden, müssen Dübel verwendet werden, deren Zugmoment jeweils mindestens 0.4kN beträgt. Es wird empfohlen, Schrauben mit einem Durchmessere von 6mm und einer Länge von mindestens 50mm zu verwenden. Sollte die Oberfläche aus Metall sein, M8-Schrauben der Klasse A4-70 mit einer Länge verwenden, die mindestens 6 Gewindeumdrehungen beim Anziehen sicherstellt. Das Befestigungssystem muss in der Lage sein, mindestens das 4-fache Gewicht des gesamten Geräts zu tragen. Dazu zählt auch der vollständig mit Wasser gefüllte Kanister.

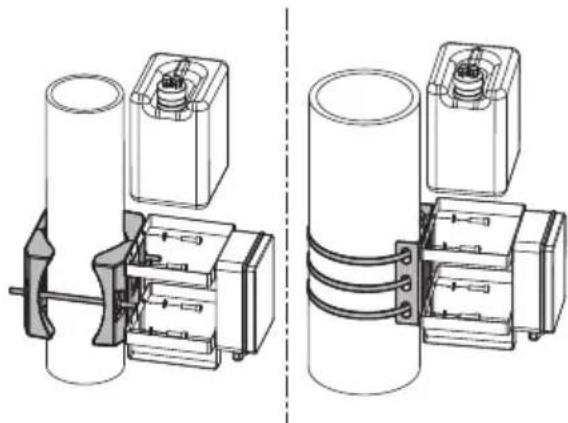

Nur für die Version mit 5-Liter-Kanister kann die Befestigung an der Stange mit dem zugehörigen Zubehör erfolgen.

Den Verschluss vom Behälter nehmen und eventuell Pumpe und Füllstandmesser entfernen. Den Kanister vom Metallkäfig entfernen.

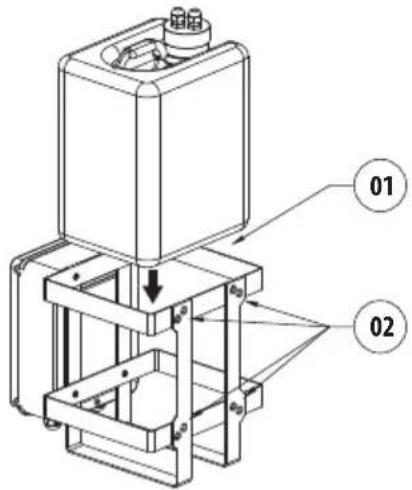

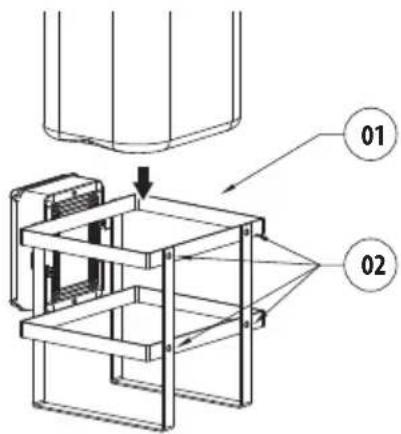

Den Metallkäfig (01) über die vorhandenen Öffnungen (02) fest mit einer Wand verbinden.

Abb. 3 Wassertank 5l, 5m Förderhöhe.

Abb. 4 Wassertank 23l, 5m oder 11m Förderhöhe.

Abb. 5 Wassertank 23l, Förderhöhe 30m.

6.2 Wahl der Versorgungsspannung

Je nach Version kann die Vorrichtung mit unterschiedlichen Versorgungsspannungen geliefert werden. Ihr Wert ist auf dem Typenschild des Produktes angegeben.

Die elektrischen Anschlüsse nur durchführen, wenn die Stromversorgung abgetrennt und die Trennvorrichtung offen ist.

Im Zuge der Installation ist zu prüfen, ob die Merkmale der von der Anlage bereitgestellten Versorgung mit den erforderlichen Merkmalen der Einrichtung übereinstimmen.

Prüfen Sie, ob die Quelle und das Versorgungskabel sachgerecht bemessen sind.

Ein Versorgungskabel für den Gebrauch im Freien verwenden, (beispiel: H05RH-F).

6.3 Beim Öffnen der Anschlußdose

Deckel des dichten Gehäuses öffnen und die Verbindungen wie im Folgenden beschrieben ausführen.

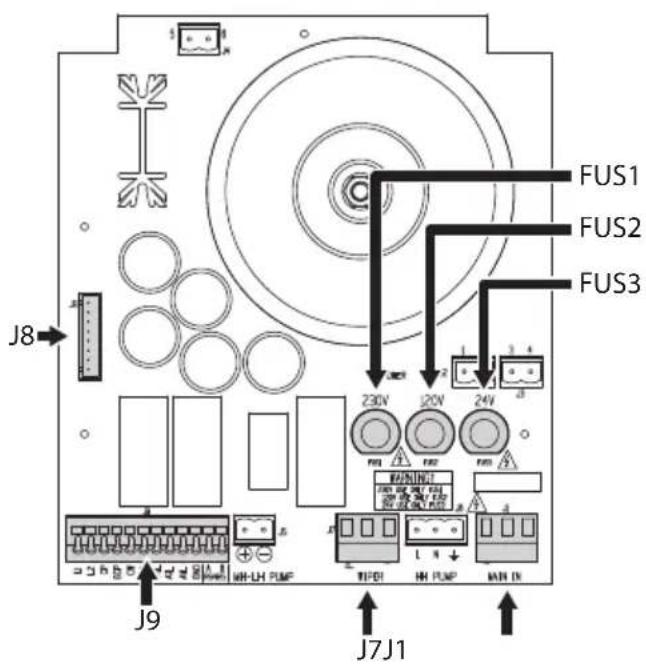

6.4 Beschreibung der Platine

BESCHREIBUNG DER PLATINE

Verbinder Funktion

J1 Platinenversorgung

J7 Scheibenwischer

J8 Wahlfreie Karte (DTWRX)

J9 I/O Steuerung und Funktionen der Pumpe

FUS1 Sicherung für die Spannungswahl (230Vac)

FUS2 Sicherung für die Spannungswahl (120Vac)

FUS3 Sicherung für die Spannungswahl (24Vac)

Tab. 1

Abb. 7

6.5 Anschluss der Platine

Die elektrischen Anschlüsse nur durchführen, wenn die Stromversorgung abgetrennt und die Trennvorrichtung offen ist.

6.5.1 Einbau der Schmelzsicherung

6.5.1.1 Pumpe mit 5m oder 11m Förderhöhe

Den richtigen Sicherungsträger je nach verfügbarer Versorgungsspannung wählen.

Die Platine wird mit der Schmelzsicherung in der folgenden Position geliefert: FUS1, 230Vac (6.4 Beschreibung der Platine, Seite 8).

6.5.1.2 Pumpe mit 30m Förderhöhe

Je nach Art der Stromversorgung wird die Karte mit einer Sicherung in der richtigen Position geliefert: FUS1, 230Vac oder FUS2, 120Vac (6.4 Beschreibung der Platine, Seite 8).

6.5.2 Anschluss der PTZ-Kamera oder des Stand-alone-Gehäuses

Alle Anschlüsse bezüglich der Klemme J9 haben eine sehr geringe Schutzspannung (Stromquellen der Klasse 1 (ES1)).

Die Kontakte AVL, GND, A1L und A2L können nur in den mit Schwimmer ausgestatteten Pumpenmodellen aktiviert werden. Bei Aktivierung gibt der Alarm AVL am Ausgang eine Spannung zwischen 12Vdc und 20Vdc ab. Nennstrom der Kontakte: 4A max.

Abb. 8

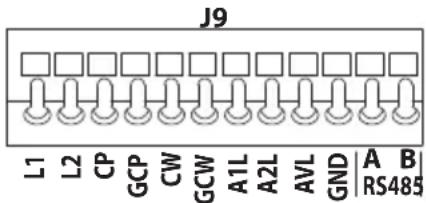

Die PTZ-Kamera oder das Stand-alone-Gehäuse mit den Kontakten der Klemme verbinden (J9, 6.4 Beschreibung der Platine, Seite 8).

Zum Ausführen der Anschlüsse die nachfolgend angegebene Tabelle heranziehen.

Nennquerschnitt der verwendeten Kabel: von 0.5mm ^2 (20AWG) bis zu 1.5mm ^2 (15AWG).

DE - Deutsch - Bedienungsanleitung

BESCHREIBUNG DER KONTAKT
Kontakt	Beschreibung	ULISSE	ULISSE NETCAM/ULISSE RADICAL	ULISSE2	ULISSE COMPACT	ULISSE COMPACT DELUX	ULISSE EVO	NVX	NXPTZ/NXPTZT	NXPTZ DELUX/NXPTZ SERIES2/NXPTZR SERIES2/NXPTZT SERIES2
L1 Flüssigkeitsanzeiger Nicht verwenden
L2
CP	Aktivierung Pumpe (potenzialfreier Kontakt)	O1	O1	RL2A	R2A	R1A	RL2A	CONN 1, (pin 1)	Kabel: Grün-Braun	Kabel: Grün-Braun
GCP GND Aktivierung Pumpe (potenzialfreier Kontakt)		C1	C1	RL2B	R2B	R1B	RL2B	CONN 1, (pin 2)	Kabel: Grün-Weiß	Kabel: Grün-Weiß
CW Aktivierung Scheibenwischer (potenzialfreier Kontakt)		Bezug nehmen auf das Kapitel: 6.5.5 Manuelle Aktivierung des Scheibenwischers
GCW GND Aktivierung Scheibenwischer (potenzialfreier Kontakt)
A1L	Ausgang Alarm Flüssigkeitsstand (potenzialfreier Kontakt)	-	Alarm x ^1	ALx ^1	-	A	AL1	-	-	Kabel: Braun
A2L Ausgang Alarm Flüssigkeitsstand (potenzialfreier Kontakt)		-	ALARMS	COM	-	G	COM	-	-	Kabel: Grün
AVL Ausgang Alarm Flüssigkeitsstand (spannungsgeregelt)		ALx ^1	-	-	W	-	-	-	Kabel: Schwarz	-
GND	GND Ausgang Alarm Flüssigkeitsstand (spannungsgeregelt)	COM/AGND	-	-	G	-	-	-	Kabel: Grün	-
RS485-A	An die serielle Leitung RS-485-A (+) vom Kontrollsystem anschließen	Bezug nehmen auf das Kapitel: 6.5.6 Fernsteuerung oder über Zusatzplatine DTWRX
RS485-B	An die serielle Leitung RS-485-B (-) vom Kontrollsystem anschließen

^1 Jeder der verfügbaren Alarmeingänge.

Tab. 2

6.5.3 Manuelle Aktivierung der Pumpe

Sollte eine PTZ-Kamera mit der Waschanlage verwendet werden, von den nachfolgend aufgeführten Angaben absehen und die Angaben aus dem zugehörigen Handbuch befolgen.

Kabel mit den nachfolgend angegebenen Eigenschaften verwenden.

• Mindestquerschnitt: 0.5mm^2 (20AWG).
• Höchstlänge erforderlich: 1000m.

Die manuelle Aktivierung der Pumpe erfolgt durch Umgehung (durch Schließen eines Schalters, Relais, etc.) der potenzialfreien Kontakte CP und GCP. Der manuelle Stopp der Pumpe erfolgt durch Öffnen der potenzialfreien Kontakte CP und GCP.

Bezug nehmen auf die Kontakte der Klemme (J9, Abb. 8, Seite 9).

6.5.4 Anschluss des Scheibenwischers

Die an die Klemme J7 (WIPER) abgegebene Spannung entspricht der Spannung der Stromversorgungsklemme der Scheibenwaschpumpe. Verwenden Sie deshalb einen Scheibenwischer, dessen elektrische Eigenschaften mit der Versorgungsspannung vereinbar sind. Nennstrom der Kontakte: 6A max.

Sollte eine PTZ-Kamera mit Scheibenwischer verwendet werden, von den nachfolgend aufgeführten Angaben absehen und die Angaben aus dem zugehörigen Handbuch befolgen.

Den Scheibenwischer mit dem Steckverbinder verbinden (J7, 6.4 Beschreibung der Platine, Seite 8). Die Reihenfolge der Kontakte PERM, SW und COM beachten (Vgl. dazu das Handbuch des Scheibenwischers).

Abb. 9

Nennquerschnitt der verwendeten Kabel: von 0.2mm ^2 (24AWG) bis zu 2.5mm ^2 (13AWG).

6.5.5 Manuelle Aktivierung des Scheibenwischers

Sollte eine PTZ-Kamera mit Scheibenwischer verwendet werden, von den nachfolgend aufgeführten Angaben absehen und die Angaben aus dem zugehörigen Handbuch befolgen.

Kabel mit den nachfolgend angegebenen Eigenschaften verwenden.

• Mindestquerschnitt: 0.5mm^2 (20AWG).
• Höchstlänge erforderlich: 1000m.

Die manuelle Aktivierung des Scheibenwischers erfolgt durch Umgehung (durch Schließen eines Schalters, Relais, etc.) der potenzialfreien Kontakte CW und GCW. Der manuelle Stopp des Scheibenwischers erfolgt durch Öffnen der potenzialfreien Kontakte CW und GCW.

Bezug nehmen auf die Kontakte der Klemme (J9, Abb. 8, Seite 9).

6.5.6 Fernsteuerung oder über Zusatzplatine DTWRX

Sollte eine PTZ-Kamera mit der Waschanlage verwendet werden, von den nachfolgend aufgeführten Angaben absehen und die Angaben aus dem zugehörigen Handbuch befolgen.

Mit der Zusatzplatine DTWRX können der Scheibenwischer und die Pumpe von fern über RS-485 aktiviert werden.

Die Platine in den Steckverbinder einfügen (J8, 6.4 Beschreibung der Platine, Seite 8). Bezug nehmen auf die Kontakte der Klemme (J9, Abb. 8, Seite 9).

Die Konfigurationsmöglichkeiten der Zusatzplatine und des Kontrollsystems werden in den entsprechenden Handbüchern beschrieben.

6.5.7 Anschluss der Stromversorgung

Das Erdungskabel muss um etwa 10mm länger sein, als die anderen beiden Kabel, um das ungewollte Lösen durch Ziehen des Kabels zu verhindern.

Ferner muss das Versorgungskabel von einer Silikonummantelung (01) überzogen sein, die im Lieferumfang enthalten ist. Die Silikonummantelung soll mit dem zugehörigen Binder fixiert werden (02).

Alle Leiter, die sich auf die Klemmen MAIN-IN, HH-PUMP und WIPER beziehen, müssen von den anderen Sicherheitskreisläufen mit Niedrigstspannung (Kreisläufe ES1) getrennt sein. Das Abtrennen eines Drahtes darf den Schutz gegen elektrischen Schlag nicht unterbrechen.

Abb. 10

Anschließen Sie die Versorgungsklemme (J1, 6.4 Beschreibung der Platine, Seite 8). Der Anschluss muss mit einem Kabel mit geeignetem Querschnitt ausgeführt werden.

Nennquerschnitt der verwendeten Kabel: von 0.2mm² (24AWG) bis zu 2.5mm² (13AWG).

6.6 Installation der Pumpen

Besonders darauf achten, die Pumpe nicht einzuschalten, wenn der Behälter leer ist.

Es wird empfohlen, den Tank mit Wasser mit Raumtemperatur zu füllen. Im Betrieb bei Temperaturen unter 3°C, geben Sie dem Wasser etwas Frostschutz für Waschanlage.

Das Frostschutzmittel schädigt die Germaniumscheibe irreparabel. In diesem Fall kein Frostschutzmittel, sondern Ethanol mit einer Lösung aus 20% verwenden.

Falls vorhanden ermöglicht der Flüssigkeitsanzeiger den automatischen Stopp der Pumpe.

6.6.1 Einstellung der Position des Flüssigkeitsanzeigers

Bei den Versionen, die damit ausgestattet sind, muss die Position des Flüssigkeitsanzeigers (01) und des Gewichts (02) eingestellt werden.

Abb. 11

Die vollständige Kabellänge des in den Kanister eingesetzten Flüssigkeitsanzeigers muss ca. 340mm betragen.

6.6.2 Pumpe mit 5m Förderhöhe

Den Kanister mit Wasser füllen und in den Metallkäfig einsetzen.

In den Kanister die Pumpe einsetzen. Den Stopfen schließen.

Das System ist nun zur Speisung bereit.

6.6.3 Pumpe mit 11m Förderhöhe

Die Einstellung des Flüssigkeitsanzeigers durchführen (6.6.1 Einstellung der Position des Flüssigkeitsanzeigers, Seite 12).

Den Kanister mit Wasser füllen und in den Metallkäfig einsetzen.

In den Kanister die Pumpe und den Flüssigkeitsanzeiger einsetzen. Den Stopfen schließen.

Das System ist nun zur Speisung bereit.

6.6.4 Pumpe mit 30m Förderhöhe

Vermeiden Sie den Kontakt mit dem Vorlaufanschluß der Pumpe. Die Oberflächen sind heiß und können bei Berührung zu Verbrennungen führen.

Die Einstellung des Flüssigkeitsanzeigers durchführen (6.6.1 Einstellung der Position des Flüssigkeitsanzeigers, Seite 12).

Den Kanister mit Wasser füllen und in den Metallkäfig einsetzen.

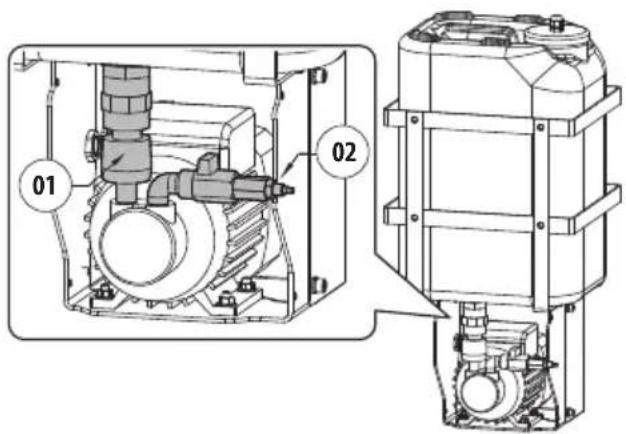

Sicherstellen, dass das Einsetzen des Hydraulikanschlusses (01) korrekt erfolgt. In den Kanister den Flüssigkeitsanzeiger einsetzen. Den Stopfen schließen. Überzeugen Sie sich, daß aus dem Vorlaufanschluß der Pumpe (02) eine kleine Menge Wasser austritt.

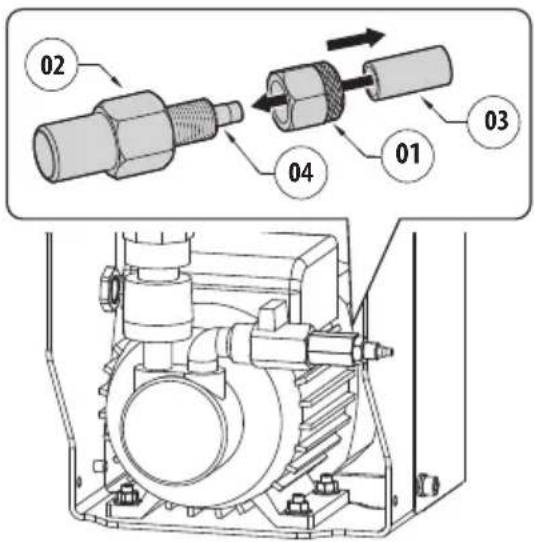

Die Rändelmutter (01) von der Zuflussverbindung (02) lösen. Die Rändelmutter auf die Zuflussleitung (03) stecken. Das Ende der Zuflussleitung in den Eintrittskegel (04) stecken. Die Mutter auf dem Anschlußstück festschrauben.

Abb. 13

Am Ende der Installationsvorgänge das Schutzgehäuse wieder montieren. Hierzu in umgekehrter Reihenfolge verfahren (5.3 Öffnen des Schutzgehäuses der Pumpe mit 30m Förderhöhe, Seite 6).

Auf die Befestigung achten. Anzugsdrehmoment: 7Nm.

Das System ist nun zur Speisung bereit.

6.7 Installation der Scheibenwascheinheit (ULISSE Familie)

Um die Basis an der Halterung zu befestigen, die Schrauben (05), Unterlegscheiben (06), die Dichtungen für die Schrauben (07) und die Dichtung (08) verwenden.

Montagebeispiel (6.13 Montagebeispiele der Scheibenwaschanlage, Seite 20).

Nachdem die Halterung (01) befestigt wurde, die Halterung für die Scheibenwaschleitung (im Lieferumfang der PTZ-Kamera enthalten) (03) in der gewünschten Position ausrichten.

Die Kabel so ins Innere der Halterung einführen, daß sie etwa einen 50cm hervorstehen. Die Kabel in dieKabelverschraubungen (02) einführen. Die Basis (04) ungefähr 20cm von der Halterung entfernt festhalten und die Kabelverschraubungen festziehen. Basis auf der Halterung ausrichten und die Kabel nach innen legen.

Die Basis auf der Halterung befestigen. Hierzu die mit der PTZ-Kamera im Lieferumfang enthaltenen Schrauben verwenden (05).

Abb. 14

Die Kabel auf Maß schneiden und die Anschlüsse der Positioniereinheit erneut oder erstmalig herstellen. Die halbstarre Scheibenwaschleitung (01) je nach Bedarf kürzen. Die Mutter (02) von der Verbindung lösen und auf der Leitung laufen lassen. Rohrende in den Dichtkegel (03) stecken.

Abb. 15

Die Mutter auf dem Anschlußstück festschrauben.

Die Zuflussverbindung festziehen.

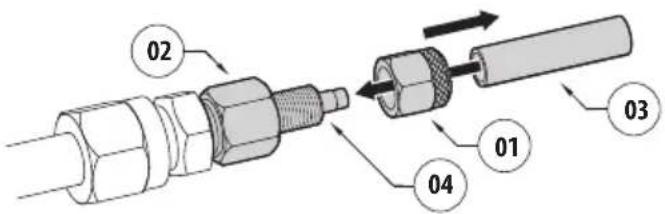

Die Rändelmutter (01) von der Zuflussverbindung (02) lösen. Die Rändelmutter auf die Zuflussleitung (03). Das Ende der Zuflussleitung in den Eintrittskegel stecken (04). Die Mutter auf dem Anschlußstück festschrauben.

Abb. 18

Die Leitung an der Scheibenwaschhalterung mit dem im Lieferumfang der PTZ-Kamera enthaltenen Bügel (01), sowie den Schrauben (02) und Unterlegscheiben (03) befestigen.

Das Verbindungsstück mit der im Lieferumfang der PTZ-Kamera enthaltenen Schelle (04) blockieren.

Zum Einstellen des Strahls die Düse Richtung Gehäusescheibe richten.

Zum Aktivieren der Waschanlage auf das Handbuch der PTZ-Kamera Bezug nehmen.

6.8 Installation der Scheibenwascheinheit (ULISSE2)

Montagebeispiel (6.13 Montagebeispiele der Scheibenwaschanlage, Seite 20).

Den Düsentragbügel (01) in der zugehörigen Aussparung der Basis (02) positionieren und mit den schrauben und scheiben (03) fixieren. Die Düse (04) von der halbstarren im Lieferumfang enthaltenen Scheibenwaschleitung abmontieren. Die Düse positionieren und mit der Unterlegscheibe und der Mutter (05) befestigen. Gummimanschette (06) am unteren Bohrungsloch des Bügels anbringen. Druckleitung (07) durch Gummimanschette führen und an die Düse anschließen.

Die Druckleitung mit der mitgelieferten Schelle befestigen.

Abb. 22 Die endgültige Waschposition.

Zum Aktivieren der Waschanlage auf das Handbuch der PTZ-Kamera Bezug nehmen.

6.9 Installation der Scheibenwascheinheit (ULISSE COMPACT Familie)

Montagebeispiel (6.13 Montagebeispiele der Scheibenwaschanlage, Seite 20).

Den Düsentragbügel (01) in der zugehörigen Aussparung der Basis (02) positionieren und mit den 2 Schrauben (03) fixieren. Die Düse (04) von der halbstarren im Lieferumfang enthaltenen Scheibenwaschleitung abmontieren. Die Düse positionieren und mit der Unterlegscheibe und der Mutter (05) befestigen. Gummimanschette (06) am unteren Bohrungsloch des Bügels anbringen. Druckleitung (07) durch Gummimanschette führen und an die Düse anschließen.

Die Druckleitung mit der mitgelieferten Schelle befestigen.

Abb. 24 Die endgültige Waschposition.

Zum Aktivieren der Waschanlage auf das Handbuch der PTZ-Kamera Bezug nehmen.

6.10 Installation der Scheibenwascheinheit (ULISSE EVO Familie)

Montagebeispiel (6.13 Montagebeispiele der Scheibenwaschanlage, Seite 20).

6.10.1 Montage der Scheibenwaschanlage an der PTZ-Kamera

Die Düse (01) von der halbstarren, im Lieferumfang enthaltenen Scheibenwaschleitung entfernen. Die Düse am Bügel positionieren und mit der Unterlegscheibe und der Mutter (02) befestigen. Die Gummidichtung (03) am unteren Loch des Bügels montieren. Die Zuflussleitung (04) durch die Gummidichtung hindurchführen und mit der Düse verbinden.

Abb. 25

Die Zuflussleitung an die Düse mit der im Lieferumfang enthaltenen Schelle befestigen.

Abb. 26

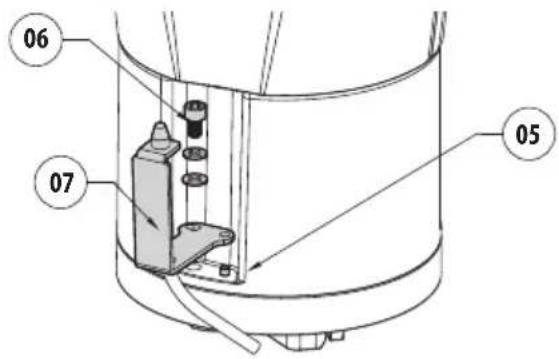

Die Rille mit dem Positionierstift (05) für die Befestigung des Bügels der Düse (07) identifizieren. Die Befestigungsschraube (06) entfernen. Den Bügel der Düse (07) positionieren. Hierzu den Positionierstift (05) verwenden und den Bügel mit der vorher entfernten Schraube (06) befestigen. Auf das Handbuch der PTZ-Kamera für das Anzugsmoment der Schraube Bezug nehmen.

Abb. 27

Zum Aktivieren der Waschanlage auf das Handbuch der PTZ-Kamera Bezug nehmen.

6.10.2 Montage der Scheibenwaschanlage an der umgekehrten PTZ-Kamera

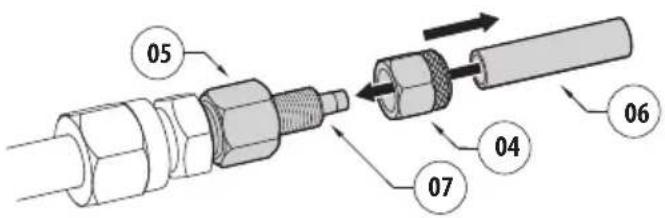

Die halbstarre Scheibenwaschleitung (01) je nach Bedarf kürzen. Die Mutter (02) von der Verbindung lösen und auf der Leitung laufen lassen. Rohrende in den Dichtkegel (03) stecken.

Abb. 28

Die Mutter auf dem Anschlußstück festschrauben.

Die Zuflussverbindung festziehen.

Die Rändelmutter (04) von der Zuflussverbindung (05) lösen. Die Rändelmutter auf die Zuflussleitung (06). Das Ende der Zuflussleitung in den Eintrittskegel stecken (07). Die Mutter auf dem Anschlußstück festschrauben.

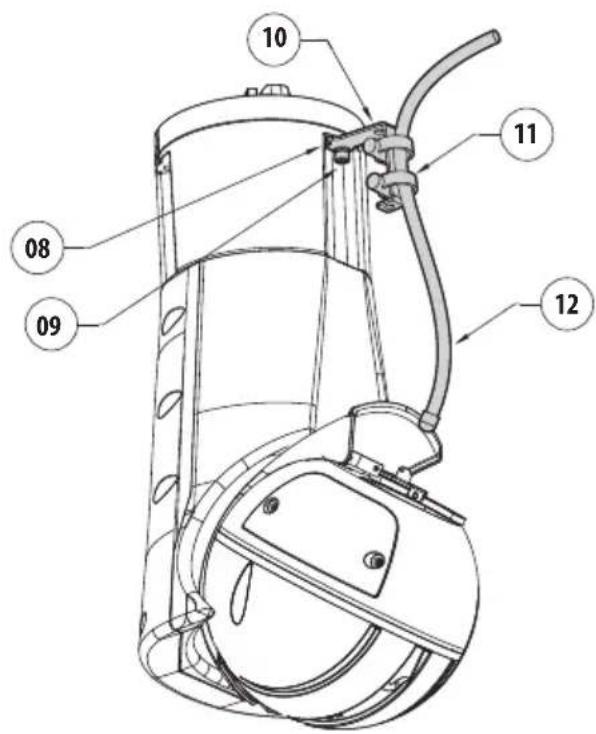

Abb. 31

Die Rille mit dem Positionierstift (08) für die Befestigung des Bügels der Düse (10) identifizieren. Die Befestigungsschraube (09) entfernen. Den Bügel der Düse (10) positionieren. Hierzu den Positionierstift (08) verwenden und den Bügel mit der vorher entfernten Schraube (09) befestigen. Auf das Handbuch der PTZ-Kamera für das Anzugsmoment der Schraube Bezug nehmen. Die Metallschellen (11) in den Bügel (10) einführen, die halbstarre Leitung (12) zwischen die Schellen stecken und die Schrauben der zwei Schellen festziehen.

Zum Einstellen des Strahls die Düse Richtung Fenster der PTZ-Kamera richten.

Zum Aktivieren der Waschanlage auf das Handbuch der PTZ-Kamera Bezug nehmen.

6.11 Installation der Scheibenwascheinheit (NVX Familie)

Montagebeispiel (6.13 Montagebeispiele der Scheibenwaschanlage, Seite 20).

Das Produkt, wenn es über einen Scheibenwischer verfügt, kann mit einer externen Pumpe ausgestattet werden, die Wasser für die Reinigung des Glases liefert.

Zum Abschließen der Installation der Waschanlage das im Lieferumfang der Kamera enthaltene Kit verwenden.

Den Düsenkopf (01) an der Halterung (02) einsetzen. Hierzu die Mutter (03) festziehen.

Die montierte Düse und Halterung befestigen. Hierzu eines der Zusatzlöcher (01), die sich an der Gehäusevorderseite befinden, verwenden. Die Schraube und die Unterlegscheibe festziehen (02). Die Zuflussleitung in die Düse einsetzen (03). Die Zuflussleitung an der Halterung mit einer Schelle absichern (04).

Abb. 35

Zum Aktivieren der Waschanlage auf das Handbuch der Kamera Bezug nehmen.

6.12 Installation der Scheibenwascheinheit (NXPTZ SERIES2 Familie)

Montagebeispiel (6.13 Montagebeispiele der Scheibenwaschanlage, Seite 20).

Die Halterung (01) an den Korpus der PTZ-Einheit mittels der entsprechenden im Lieferumfang der PTZ-Kamera enthaltenen Metallschelle (02) befestigen.

Die halbstarre Scheibenwaschleitung (01) je nach Bedarf kürzen. Die Mutter (02) von der Verbindung lösen und auf der Leitung laufen lassen. Rohrende in den Dichtkegel (03) stecken.

Abb. 37

Die Mutter auf dem Anschlußstück festschrauben.

Die Zuflussverbindung festziehen.

Die Rändelmutter (01) von der Zuflussverbindung (02) lösen. Die Rändelmutter auf die Zuflussleitung (03). Das Ende der Zuflussleitung in den Eintrittskegel stecken (04). Die Mutter auf dem Anschlußstück festschrauben.

Abb. 40

Die halbstarre Leitung (01) an der Scheibenwaschhalterung mit den im Lieferumfang der PTZ-Kamera enthaltenen Platte (02) sowie den Schrauben (03) und Unterlegscheiben (04) befestigen.

Zum Einstellen des Strahls die Düse Richtung Fenster der PTZ-Kamera richten.

Zum Aktivieren der Waschanlage auf das Handbuch der PTZ-Kamera Bezug nehmen.

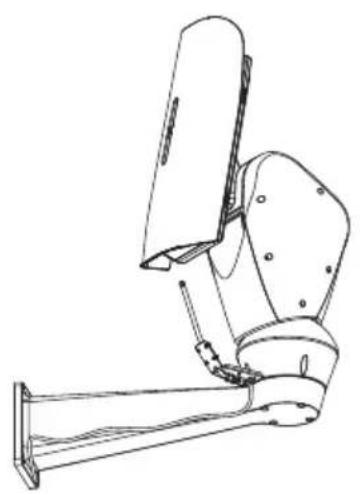

6.13 Montagebeispiele der Scheibenwaschanlage

DE - Deutsch - Bedienungsanleitung

Abb. 43 Montagebeispiel der Scheibenwaschanlage an der PTZ-Kamera.

Abb. 44 Montagebeispiel der Scheibenwaschanlage an der Wand.

Abb. 45 Montagebeispiel der Scheibenwaschanlage an der Stange.

7 Wartung

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

7.1 Außerordentliche Wartung (nur bei besonderen Anlässen fällig)

7.1.1 Wechsel der Sicherungen

Wartung nur durchführen, wenn die Stromversorgung abgetrennt und die Trennvorrichtung offen ist.

Die Ursachen, die zum Ausfall der Sicherung geführt haben, sollten untersucht werden. Wenn das Problem erneut auftritt, wenden Sie sich an den technischen Kundendienst.

7.1.1.1 Auswechseln der Sicherung der Leiterplatte der Pumpe

Im Bedarfsfall kann die Sicherung der Karte ausgewechselt werden (6.5.1 Einbau der Schmelzsicherung, Seite 9). Die neue Sicherung muss den Angaben der Tabelle entsprechen.

SICHERUNG AUSTAUSCHEN
Code Alternative 1	Alternative 2
T 4A H 250V 5x20 BUS	SMANN	OMEGA
	S505-4-R	GT520240

Tab. 3

Als Alternative eine zugelassene Sicherung mit denselben Eigenschaften verwenden.

7.1.1.2 Auswechseln der Sicherung am Eingang der Pumpe

Vorgang nur bei einer Pumpe mit einer Förderhöhe von 5m oder 11m wirksam.

Nach dem Öffnen des Gehäuses die Position der Sicherung bestimmen.

Sollte die Notwendigkeit bestehen, kann die Sicherung am Eingang der Pumpe ausgetauscht werden. Die neue Sicherung muss den Angaben der Tabelle entsprechen.

SICHERUNG AUSTAUSCHEN
Code Alternative 1	Alternative 2
Pumpe mit 5m Förderhöhe
T 2A L 250V 5x20 BUS	SMANNS506-2-R	OMEGAST522220
Pumpe mit 11m Förderhöhe
T 4A L 250V 5x20 BUS	SMANNS506-4-R	OMEGAST522240

Tab. 4

Als Alternative eine zugelassene Sicherung mit denselben Eigenschaften verwenden.

8 Informationen bezüglich Entsorgung und Recycling

Die EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) verpflichtet, dass diese Geräte nicht zusammenn mit festen Haushaltsabfällen entsorgt werden sollten. Diese besonderen Abfällen müssen separat gesammelt werden, um den Rückgewinnungsstrom und das Recycling der darin enthaltenen Materialien zu optimieren, sowie zur Minderung der Einwirkung auf die menschliche Gesundheit und Umwelt aufgrund des Vorhandenseins von potentiell gefährlichen Stoffen.

Das Symbol des gekreuzten Mullbehälters ist auf allen Produkten markiert, um sich daran zu erinnern.

Die Abfälle dürfen an die ausgewiesenen Müllsammelstellen gebracht werden. Andernfalls darf man es kostenlos an den Vertragshändler bringen, bei dem das Gerät gekauft wurde. Das kann beim Einkauf von neuen gleichartigen Produkten passieren oder auch ohne Verpflichtung eines Neukaufes, falls die Größe des Gerätes kleiner als 25 cm ist.

Mehr Informationen über die korrekte Entsorgung dieser Geräte erhalten Sie bei der entsprechenden Behörde.

9 Technische Daten

Das Produkt ist für einen intermittierenden Betrieb vorgesehen. 1 Minute: ON. 15 Minuten: OFF.

9.1 Wischer- Kit, 5l- Wassertank, Pumpe mit einer Förderhöhe von 5m

9.1.1 Mechanik

Polyäthylentank, Rostfreibehälter

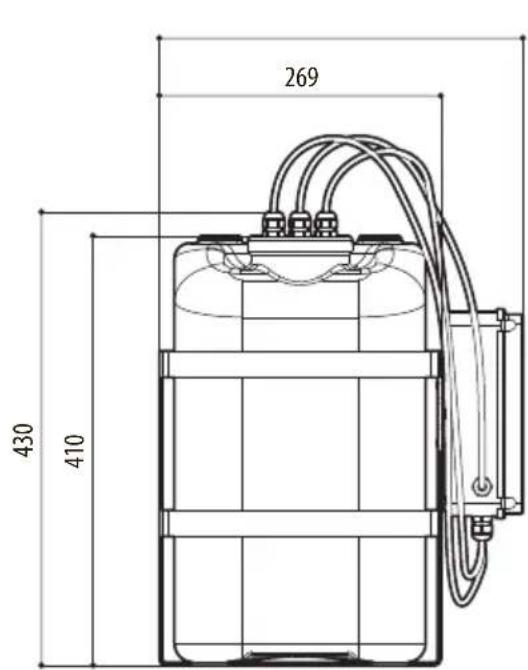

Abmessungen (WxHxL): 217x280x257mm

Kabelverschraubungen: 1xM20 + 3xM16

Einheitsgewicht: 3.8kg

Wassertank- Kapazität: 51

9.1.2 Elektrik

Versorgungsspannung/Stromaufnahme:

• 230Vac, 0.3A, 50/60Hz
• 120Vac, 0.6A, 50/60Hz
• 24Vac, 1.8A, 50/60Hz

9.1.3 Umgebung

Betriebstemperatur

• Maximale Temperatur: 60°C
- Minimale Temperatur mit Frostschutzmittel in Lösung: -10°C
- Minimale Temperatur mit Frostschutzmittel in Lösung (Verminderte Leistungen und Förderhöhe): -25°C

9.1.4 Zertifizierungen

Elektrische Sicherheit (CE): EN60950-1, EN62368-1

Elektromagnetische Verträglichkeit (CE): EN50130-4, EN61000-6-3, EN55032 (Klasse B), FCC Part 15 (Klasse B)

Außenistallation (CE): EN60950-22

Schutzart IP (EN60529):

• IP66

EAC-Zertifizierung

9.2 Wischer- Kit, 23l- Wassertank, Pumpe mit einer Förderhöhe von 5m

9.2.1 Mechanik

Polyäthylentank, Rostfreibehälter

Abmessungen (WxHxL): 301x430x348mm

Kabelverschraubungen: 1xM20 + 3xM16

Einheitsgewicht: 5.5kg

Wassertank- Kapazität: 231

9.2.2 Elektrik

Versorgungsspannung/Stromaufnahme:

• 230Vac, 0.3A, 50/60Hz
- 120Vac, 0.6A, 50/60Hz
- 24Vac, 1.8A, 50/60Hz

9.2.3 Umgebung

Betriebstemperatur

• Maximale Temperatur: 60°C
- Minimale Temperatur mit Frostschutzmittel in Lösung: -10°C
- Minimale Temperatur mit Frostschutzmittel in Lösung (Verminderte Leistungen und Förderhöhe): -25°C

9.2.4 Zertifizierungen

Elektrische Sicherheit (CE): EN60950-1, EN62368-1

Elektromagnetische Verträglichkeit (CE): EN50130-4, EN61000-6-3, EN55032 (Klasse B), FCC Part 15 (Klasse B)

Außenistallation (CE): EN60950-22

Schutzart IP (EN60529):

• IP66

EAC-Zertifizierung

9.3 Wischer- Kit, 23l- Wassertank, Pumpe mit einer Förderhöhe von 11m

9.3.1 Mechanik

Polyäthylentank, Rostfreibehälter

Abmessungen (WxHxL): 301x430x348mm

Kabelverschraubungen: 1xM20 + 3xM16

Einheitsgewicht: 6.7kg

Wassertank- Kapazität: 231

Flüssigkeitsanzeiger mit Schwimmer

9.3.2 Elektrik

Versorgungsspannung/Stromaufnahme:

• 230Vac, 0.5A, 50/60Hz

• 120Vac, 1A, 50/60Hz

• 24Vac, 3.8A, 50/60Hz

Alarmausgänge:

• Automatische Versorgung: 1

• Potenzialfreier Kontakt: 1

9.3.3 Umgebung

Betriebstemperatur

• Maximale Temperatur: 60°C

- Minimale Temperatur mit Frostschutzmittel in Lösung: -10°C

- Minimale Temperatur mit Frostschutzmittel in Lösung (Verminderte Leistungen und Förderhöhe): -25°C

9.3.4 Zertifizierungen

Elektrische Sicherheit (CE): EN60950-1, EN62368-1

Elektromagnetische Verträglichkeit (CE): EN50130-4, EN61000-6-3, EN55032, (Klasse B), FCC Part 15 (Klasse B)

Außeninstallation (CE): EN60950-22

Schutzart IP (EN60529):

• IP66

EAC-Zertifizierung

9.3.5 Zertifizierungen - Marine-Anwendungen

Marine-Zertifizierung: Lloyd's Register Marine Type Approval (nur für die 11m-Ausführung der Serie WASPT)

9.4 Wischer- Kit, 23l- Wassertank, Pumpe mit einer Förderhöhe von 30m

9.4.1 Mechanik

Polyäthylentank, Rostfreibehälter

Abmessungen (WxHxL): 301x640x348mm

Kabelverschraubungen: 1xM20 + 3xM16

Einheitsgewicht: 16.7kg

Wassertank- Kapazität: 231

Flüssigkeitsanzeiger mit Schwimmer

9.4.2 Elektrik

Versorgungsspannung/Stromaufnahme:

- 230Vac, 2A, 50/60Hz

- 120Vac, 4.5A, 60Hz

Alarmausgänge:

• Automatische Versorgung: 1

• Potenzialfreier Kontakt: 1

9.4.3 Umgebung

Betriebstemperatur

- Maximale Temperatur: 60°C

- Minimale Temperatur mit Frostschutzmittel in Lösung: -10°C

9.4.4 Zertifizierungen

Elektrische Sicherheit (CE): EN60950-1, EN62368-1

Elektromagnetische Verträglichkeit (CE): EN50130-4, EN61000-6-3, EN55032, (Klasse B), FCC Part 15 (Klasse B)

Außeninstallation (CE): EN60950-22

Schutzart IP (EN60529):

- IPX4

EAC-Zertifizierung

10 Technische Zeichnungen

Die Maße sind in Millimetern angegeben.

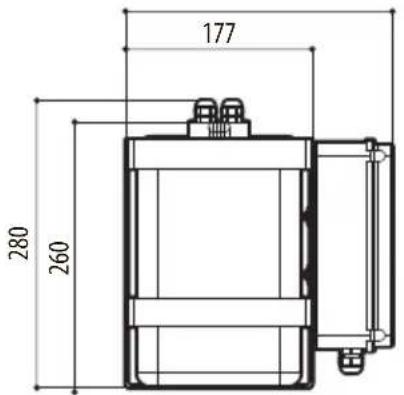

Abb. 47 Wassertank 5l, 5m Förderhöhe.

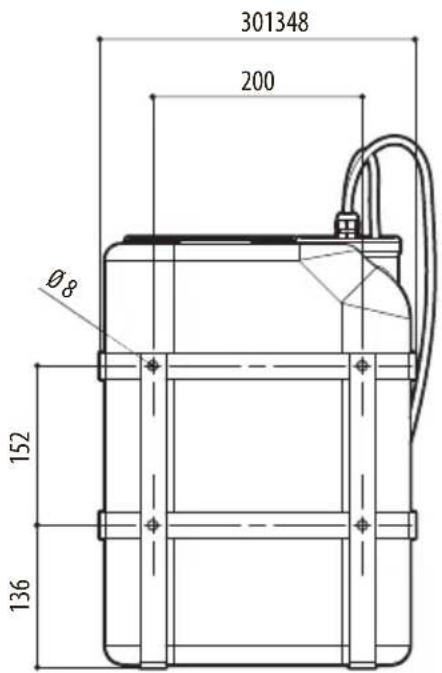

Abb. 48 Wassertank 23l, 5m Förderhöhe.

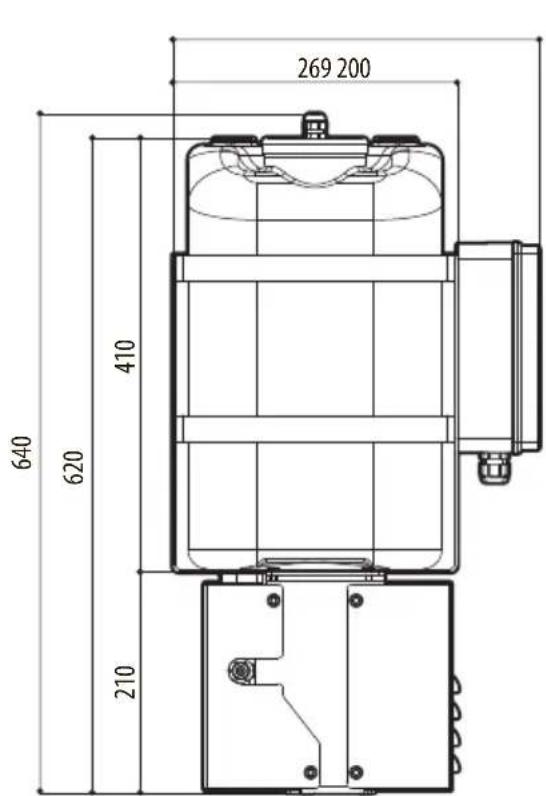

Abb. 49 Wassertank 23l, Förderhöhe 11m.

Abb. 50 Wassertank 23l, Förderhöhe 30m.

WASPT
