EDB6241I SL - Machine à laver EDESA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Machine à laver
Capacité de lavage	6 kg
Vitesse d'essorage	1200 tr/min
Classe énergétique	A++
Programmes de lavage	Économie, Coton, Synthétiques, Lavage à la main
Dimensions (HxLxP)	85 x 60 x 55 cm
Poids	70 kg
Consommation d'eau	45 L par cycle
Fonctionnalités supplémentaires	Départ différé, Affichage LED
Entretien	Nettoyage du filtre, Vérification des tuyaux
Sécurité	Protection contre les débordements, Verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - EDB6241I SL EDESA

Pourquoi ma machine à laver EDESA EDB6241I SL ne démarre-t-elle pas ?

Vérifiez si la machine est correctement branchée et si la prise fonctionne. Assurez-vous également que la porte est bien fermée, car la machine ne démarrera pas si elle détecte que la porte est ouverte.

Comment résoudre un problème de fuite d'eau ?

Inspectez les tuyaux d'arrivée et de vidange pour détecter d'éventuelles fissures ou déconnexions. Assurez-vous que le filtre de vidange n'est pas obstrué et que le joint de porte est en bon état.

Que faire si ma machine à laver ne centrifuge pas ?

Vérifiez que le tambour n'est pas déséquilibré. Si la charge est trop légère ou trop lourde, cela peut empêcher la centrifugation. Répartissez le linge de manière uniforme dans le tambour.

Pourquoi ma machine à laver EDESA EDB6241I SL émet-elle des bruits étranges ?

Des bruits inhabituels peuvent être causés par des objets coincés dans le tambour ou le filtre. Vérifiez également si la machine est bien nivelée et stable.

Comment nettoyer le filtre de ma machine à laver ?

Pour nettoyer le filtre, localisez-le généralement à l'avant de la machine, ouvrez le couvercle, placez un récipient en dessous et dévissez le filtre pour enlever les débris. Rincez-le à l'eau claire avant de le remettre en place.

Que faire si l'affichage de la machine montre un code d'erreur ?

Consultez le manuel d'utilisateur pour identifier le code d'erreur. La plupart des codes d'erreur indiquent un problème spécifique qui peut nécessiter une attention particulière.

Comment régler le programme de lavage sur ma machine ?

Utilisez le bouton de sélection de programme pour choisir le type de lavage souhaité (coton, synthétique, délicat, etc.). Ensuite, ajustez la température et la vitesse d'essorage selon vos préférences.

Est-il normal que ma machine à laver consomme beaucoup d'eau ?

La consommation d'eau dépend du programme de lavage choisi. Si vous constatez une consommation excessive, vérifiez les tuyaux et les filtres pour vous assurer qu'il n'y a pas de fuites ou de blocages.

Comment utiliser les produits de lessive avec ma machine à laver ?

Utilisez les compartiments appropriés pour la lessive, l'assouplissant et le détachant selon les indications du fabricant. Ne surchargez pas les compartiments pour éviter des résidus de produit sur le linge.

Comment puis-je programmer un lavage différé ?

Pour programmer un lavage différé, sélectionnez le programme de lavage, puis utilisez la fonction de départ différé pour choisir l'heure de début souhaitée. Assurez-vous que le tambour est chargé avant de confirmer.

MODE D'EMPLOI EDB6241I SL EDESA

Model identifier: EDB-6241-1 SL

Ouverture automatique

La porte du lave-vaisselle s'ouvre automatiquement après la fin d'un programme de lavage.

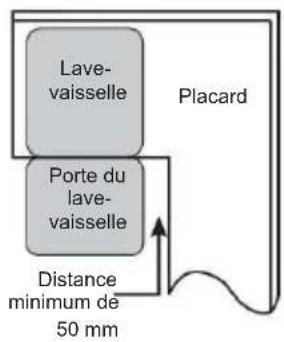

REMARQUE:

La porte du lave-vaisselle ne doit pas etre bloquée lorsqu'elle est reglee en mode "ouverture automatique".

CÓDIGO DE ERRO

Ficha的技术ica do produits (EN60436)

Ajout de sel dans l'adoucisseur

11

Astuces pour bien utiliser le panier

13

ENTRETIEN ET NETTOYAGE

13

Entretien extérieur

13

Entretien interieur

16

Entretien du lave-vaisse

17

CONSIGNES D'INSTALLATION

17

À propos du raccordement électrique

18

Arrivée d'eau et vidange

19

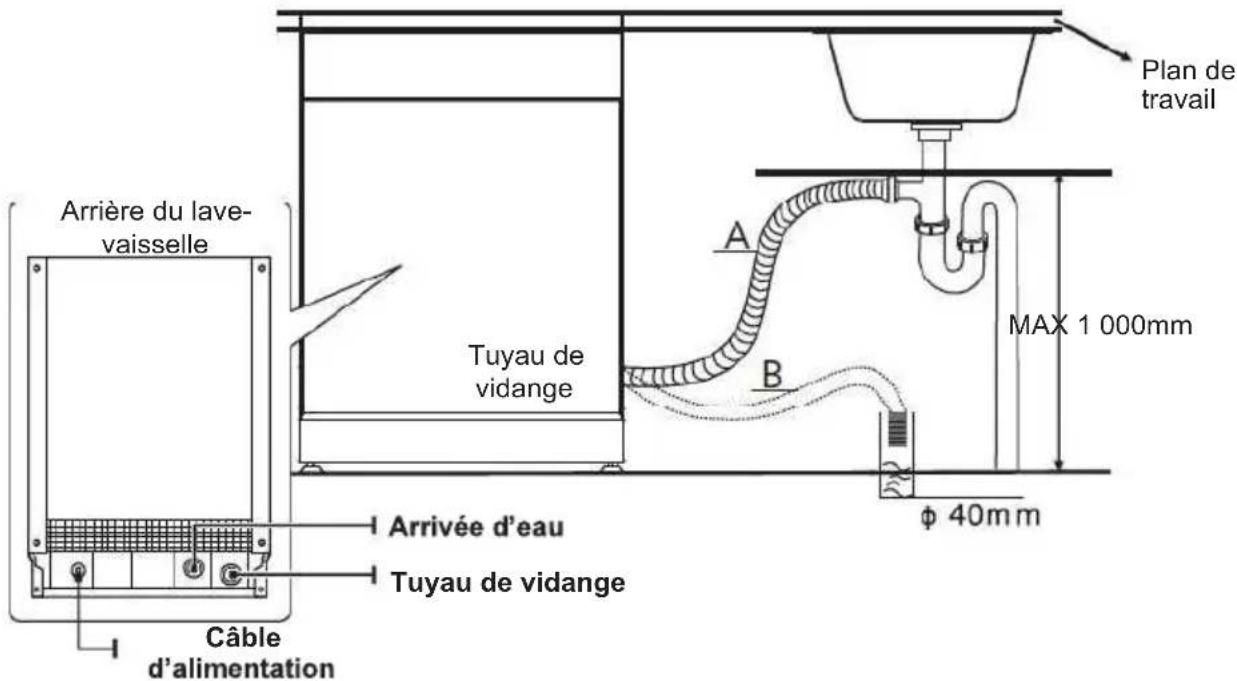

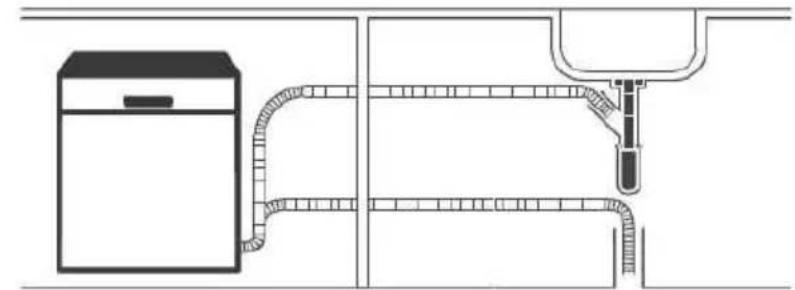

Raccordement du tuyau de vidange

20

Positionnement de l'appareil

20

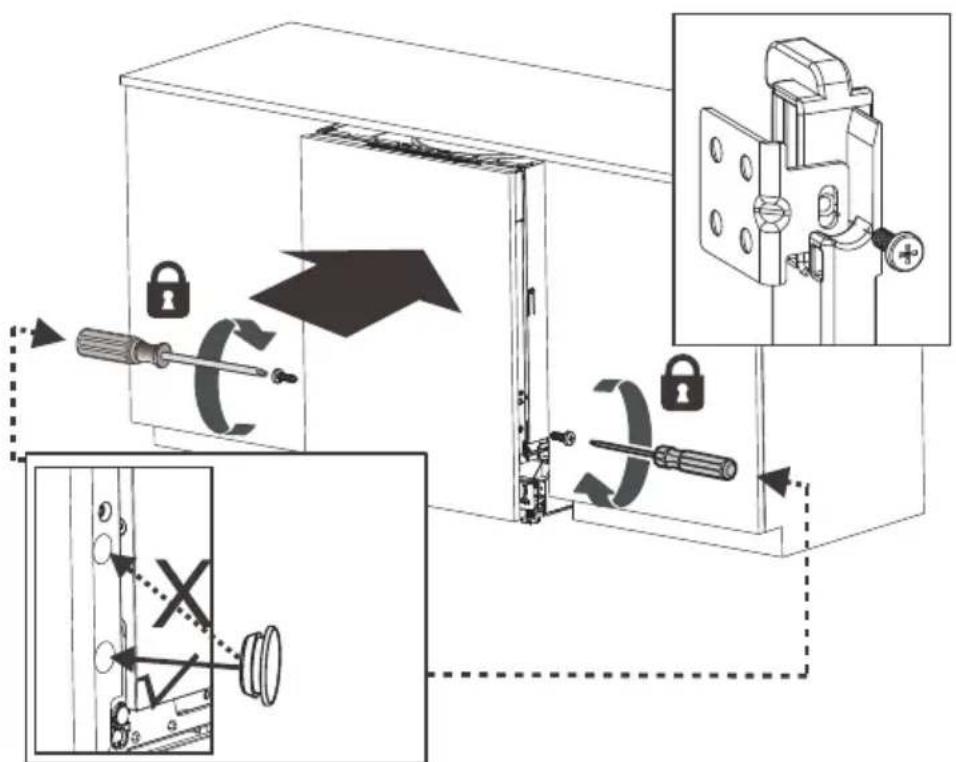

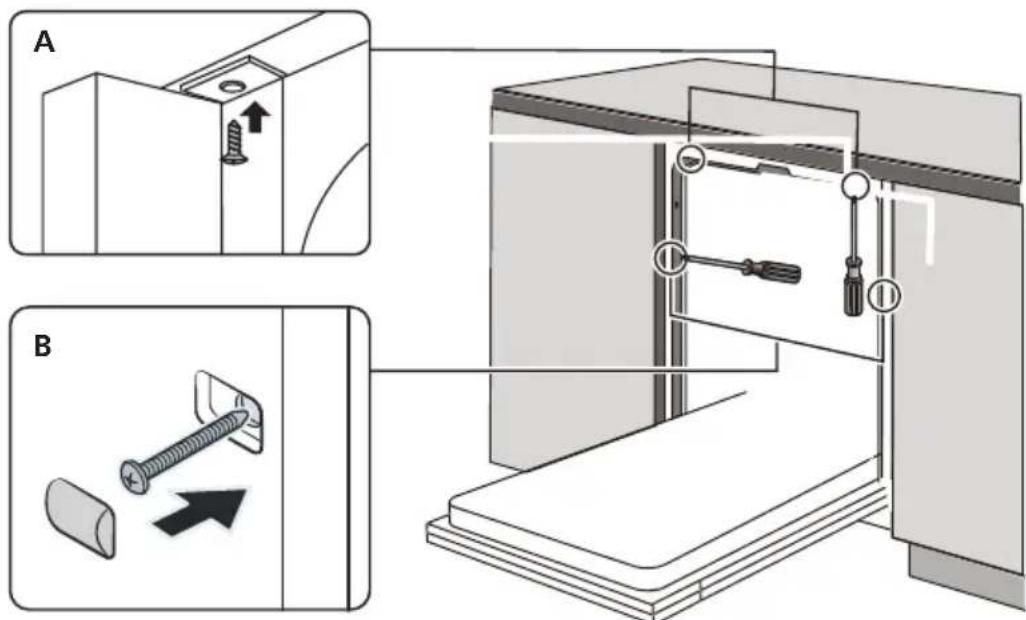

Installation

23

GUIDE DE DÉPANNAGE

27

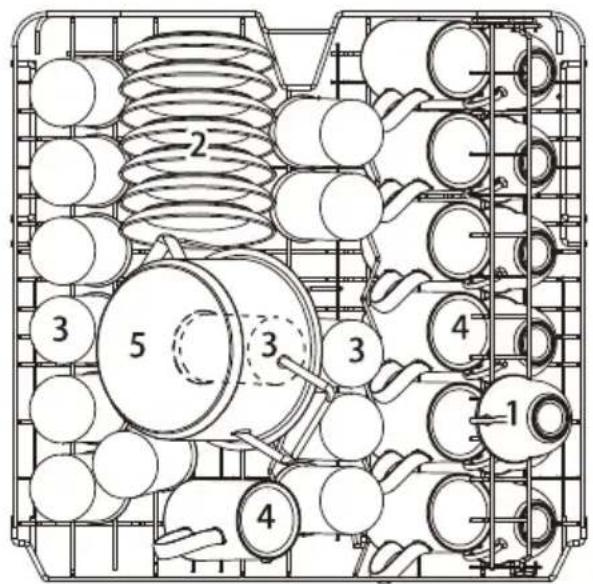

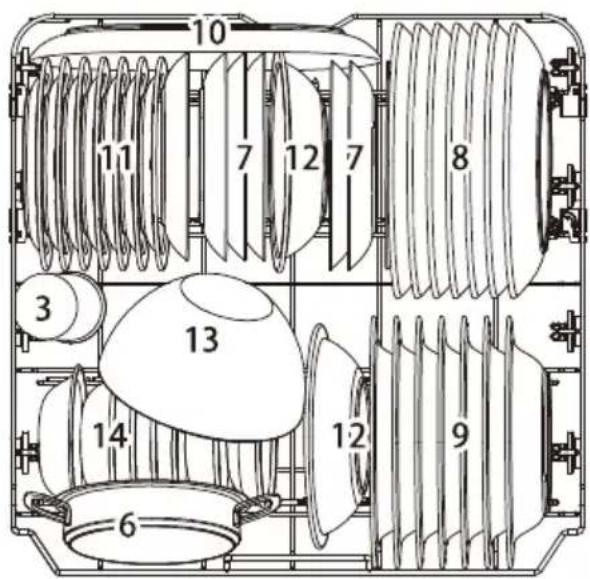

PROCEDURE DE REMPLISSAGE DES PANIERS

REMARQUE :

• Référez-vous à la rubrique Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants.
• Si vous ne pouvez pas.Remédier vous-même au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans préavis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

CONSIGNES DE SECURITÉ

A VERTISSEMENT!

Lorsque vous utilisez votre lave-vaisselle, observez les précautions indiquées ci-dessous:

• Seul un technicien qualifié peut procéder à l'installation et à la réparation de l'appareil

• Cet apparéil est exclusivement destiné à un usage domestique ainsi que pour des applications similaires telles que :

• cuisines dans des magasins, bureaux et autres environnements de travail ;

• exploitations agricoles ;
  -hotels, motels, chambres d'hotes et autres environments résidentiels;

• établissements de demi-pension.

• Les enfants âgés de 8 ans et plus, les personnes dont les capacités physiques, sensorielles ou mentalles sont réduites et les personnes dénuées d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne experimentée ou s'ilts ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ilts comprendnant les risques encourus.

• Les enfants ne doivent pas journé avec l'appareil. Le nettoyage et l'entretien ne doit pas été effectués par des enfants sans supervision. (Pour EN 60335-1)
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables

concernant l'utilisation de l'appareil. (For CEI 60335-1)

• Les matériaux d'emballage peuvent etre dangereux pour les enfants!
• Cet apparéil est exclusivement réservé à un usage domestique.
• Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le cable ou la prise dans l'eau ou dans tout autre liquide. Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil.
• Pour nettoyer l'appareil, utilisez un chiffon doux imbibé d'eau savonneuse, puis essuyez l'appareil avec un chiffon sec.

Consignes de mise à la terre

• Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l' apparéil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet apparéil est équipé d'une prise conductrice de mise à la terre.
• La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
• Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution. En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation.
• Ne modifiez pas la fiche électrique fournie avec l'appareil.
• Si celle-ci n'est pas adaptée à votre prise, faites installer une prise ajustée par un électricien compétent.
  Veillez a ne pas abimer, a ne pas vous asseoir et a ne

pas monter sur la porte ni sur les paniers à vaisse du lave-vaisse.

• N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées.

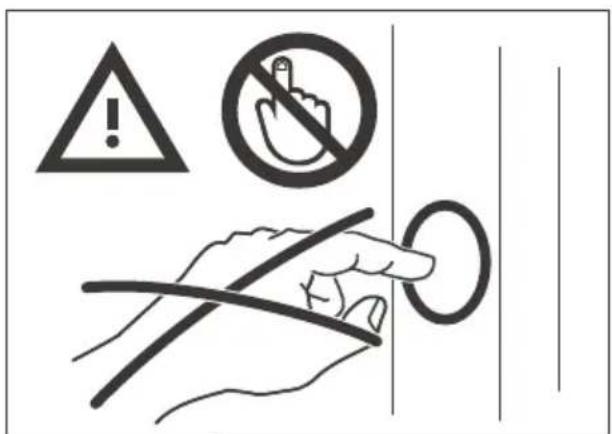

• Faites preuve de prudence lorsque vous ouvrez la portedu lave-vaisselle alors que celui-ci est en marche : del'eau peut s'en échapper. Veillez à ne pas placer d'objectslourds et à ne pas monter sur la porte lorsque celle-ci estouverte. L'appareil pourrait basculer.
  Lorsque you chargez de la vaiselle sale :

1) Placez les éléments coupants de manière à ce qu'ils ne puissant pas endommager le joint de porte;
2) Attention : les couteaux et autres ustensiles coupants doivent être placés dans le panier à couvert tête vers le bas ou en position horizontale.

• Certains détergents pour lave-vaisselle sont très alcalins. Ils peuvent être extrémement dangereux en cas d'ingestion.
• Evitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte de l'appareil est ouverte.
• À la fin du cycle de lavage, vérifie que le détergent en poudre a été intégralement eliminé.
  Assurez-vous que tous vos ustensiles en plastique doivent la mention
• « l'avable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
• Pour les ustensiles en plastique qui neprésent une mention de ce type, vérifiez les recommendations du fabricant.
• Utilisez uniquement les produits détergents et les agents de rincege commandés pour les lave-vaisse automatiques.

• N'utilisez jamais de savon, de lessive ou de produit de lavage à la main pour faire fonctionner votre lavevaisselle.

• Veiliez à toujours refermer la porte de l'appareil pour éviter tout risque de chute.

• Si le cable d'alimentation est endommagé, faites-le remplaçer par le fabricant, par un réparateur/agréé ou par une personne de compétence similaire afin d'éviter tout danger.
• Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le cable d'alimentation.
• Ne modifiez pas les commandes.
• L'appareil doit être raccordé à la valve d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles.
• Dansmode desveidie, d'économie d'énergie, l'appareil s'eteint automatiquement si aucune opération n'est réalisée pendant 15 minutes.
• Ce produit dispose d'une capacité maximale de 14 couverts.

• La pression de l'eau à l'arrivée doit être égale ou inférieure à 1 MPa. La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04 MPa.

• Rendez-vous dans un centre de recyclage pourmettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le cable d'alimentation et rendre le système de fermeture de la porte inutilisable.

• L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets de papier pour être recyclé.
• En procédant à la mise au rebut de l'appareil dans les règles de l'art, vous contribuez à préserver l'environnement et la santé humaine, en veillant à ce que les déchets soienttraités dans des conditions optimales.
• Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter vous mairie et votre centre local de traitement des ordures menagères.
• MISE AU REBUT: Ne jetez pas cet apparéil avec les déchets Municipaux non triés. Cet apparéil est àmettre au rebut séparément pour pouvoir êtretraité de manière adaptée.

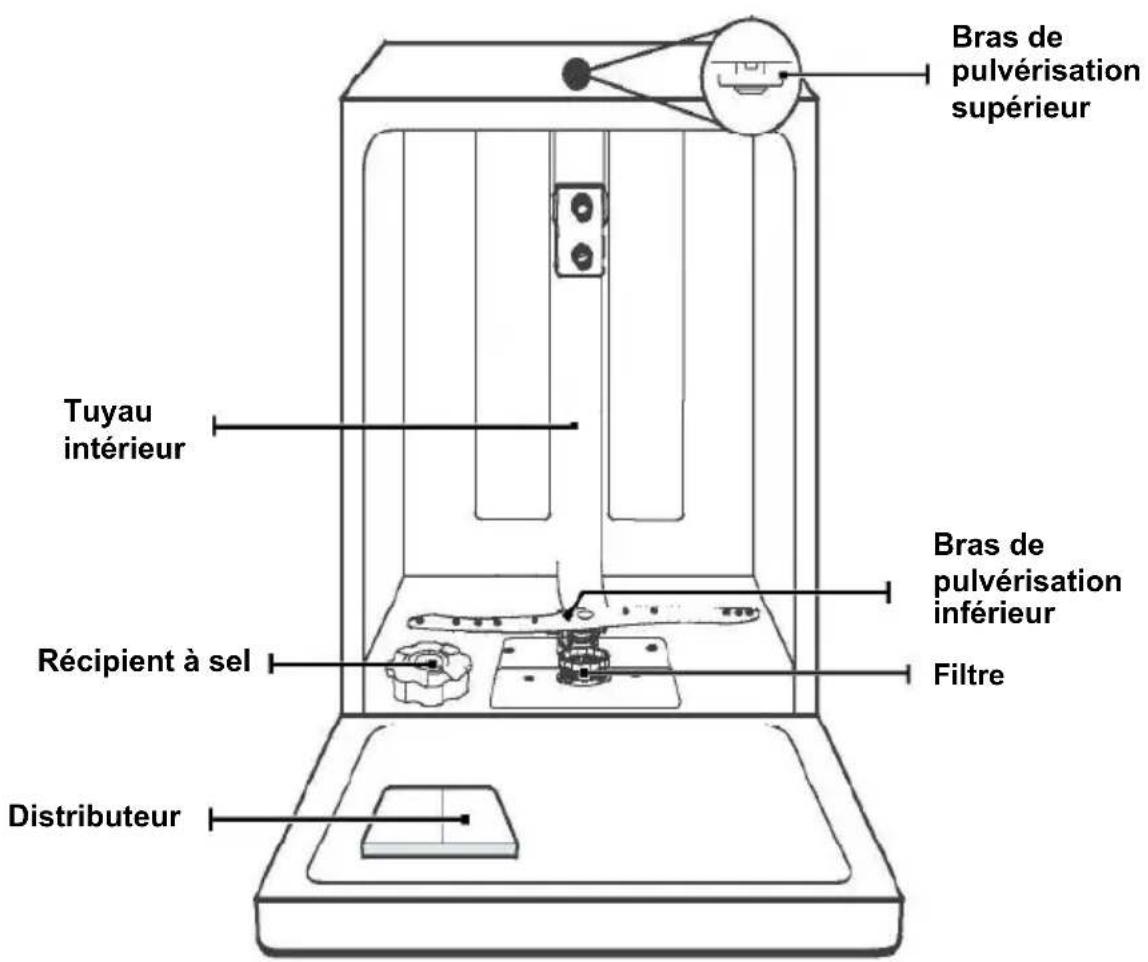

PRÉSENTATION DE L'APPAREIL

0 IMPORTANT.

Pour garantir une performance optime du lave vaisselle, veuillez lore l'ensemble des consignes d'utilisation avant la première utilisation.

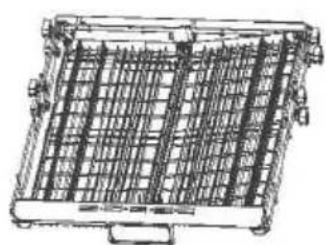

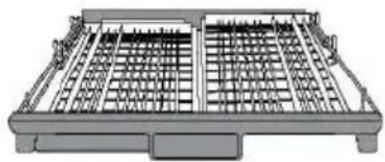

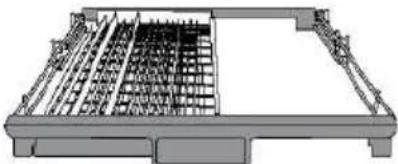

Porte-couverts

Bras de pulverisation supérieur

Panier à verres

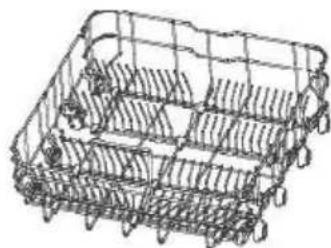

Panier inférieur

Panier supérieur

Remarque:

Les photos ne sont données qu'ri titre indicatif et peuvent differer selon les modcles. Veuillez ne les utiliser que pour reference

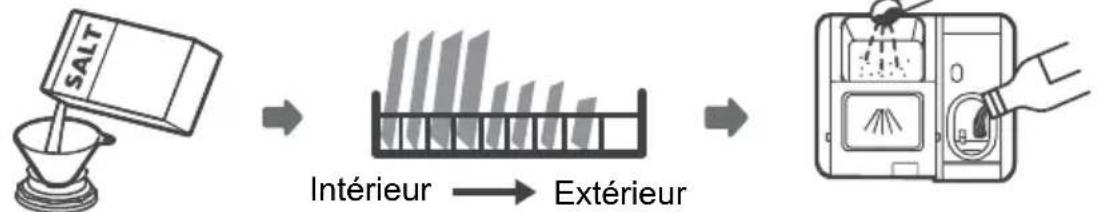

UTILISATION DE VOTRE LAVEVAISSELL

Avant d'utiliser votre lave-vaissselle :

1. Reglez l'adoucisseur d'eau
2. Ajoutez le sel dans l'adoucisseur
3. Déposez la vaisselle sale

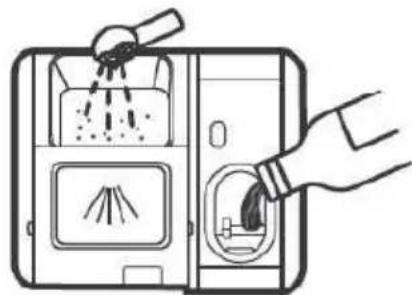

4. Remplissez le bac à détergent

Veuillez yous reporter à la section 1 « Adoucisseur d'eau » de la PARTIE II: Version spéciale,

pour régler l'adoucisseur d'eau

Ajout de sel dans l'adoucisseur

REMARQUE:

Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.

Veillez à tousjours utiliser du sel conçu pour les lave-vaisselle.

Le réserve de sel est situé sous le panier du bas et doit être rempli selon la procédure suivante :

A VERTISSEMENT!

• -valisibiset que du sel congu specialement pour les lave

Tout autre type de Sel non adapté au lave-vaisselle, en particulier le sel de table, risque d'endommager l'adoucisseur d'eau. Si l'appareil est endommagé suite à l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne saurait être tenu pour responsable des dommages causés.

Veillez à ajouter du sel uniquement avant un cycle de lavage.

Ceci permet d'empêcher que des grains de sel ou de l'eau salée eventuèlement versés à côté demeurent dans le fond de l'appareil pendant une certaine durée, ce qui pourrait entraîner une corrosion de la surface.

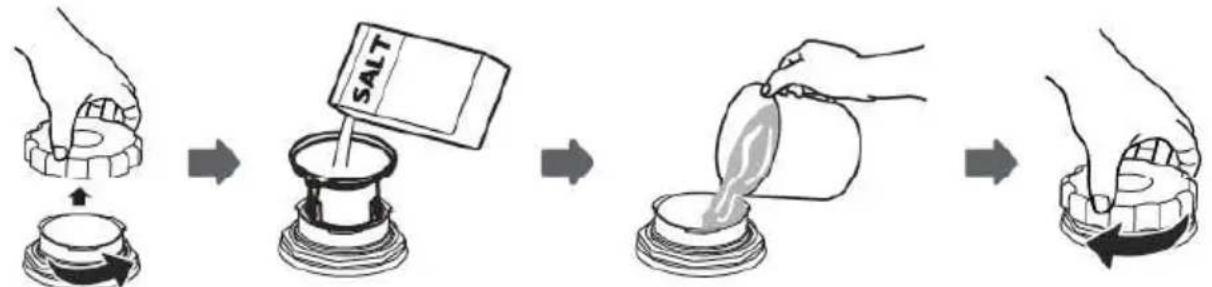

Pour ajouter le sel spécial lave-vaiselle, suivez la procedure ci-dessous :

1. Retirez le panier du bas et devissez le couvercle du réservoir.
2. Positionnez l'extrémité de l'entonnoir (non fourni) dans le trou et versez environ 1,5kg de Sel pour lave-vaisselle.
3. Remp lissez le réservoir de sel d'eau jusqu'à atteindre le niveau maximal. Il est normal qu'une petite quantité d'eau sorte du réservoir de sel.
4. Une fois le réservoir rempli, revissez le couvercle en serrant bien.
5. Une fois le réservoir de sel rempli, le voyant d'alerte du sel s'eteint.
6. Juste après avoir rempli le réservoir de sel, lancez un programme de lavage (nous recommendons un programme court) afin d'eviter que le système de filtration, la pompe ou tout autre composant important de l'appareil ne soit endommagé par l'eau salée. L'endommagement du à l'eau salée n'est pas couvert par la garantie.

REMARQUE:

• le réserve de sel ne doit être rempli que lorsque levoyant d'alerte du sel (du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que levoyant d'alerte du sel reste allumé même après le remplissage du réserveir.
  Si le bandeau de commandes ne dispose pas de voirant d'alerte du sel (sur certains modèles), vous pouvez déterminer quand ajouter du sel dans l'adoucisseur en fonction du nombre de cycles executés par le lavevaisselle.
• Si vous avez versé du sel à côté du réservoir, lancez un programme de trempage ou un programme rapide pour l'éliminer.

Astuces pour bien utiliser le panier

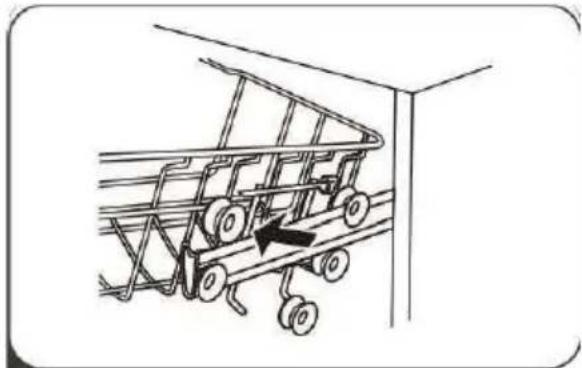

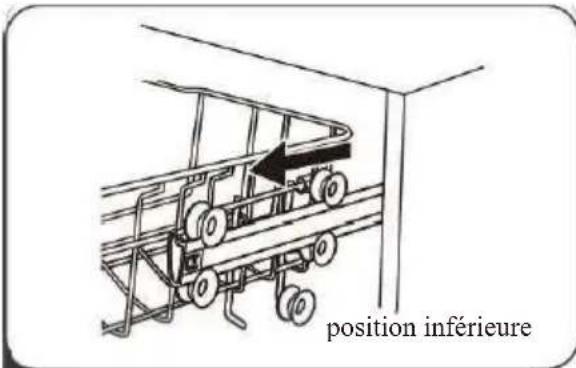

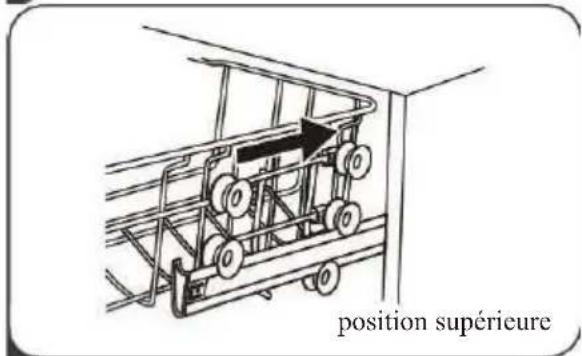

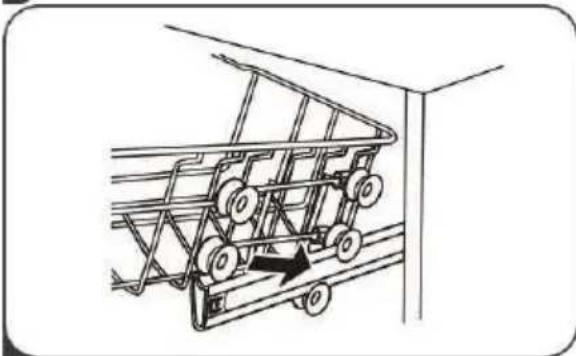

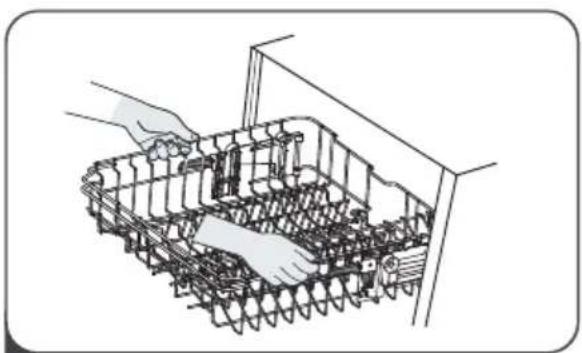

Réglage du panier supérieur

La hauteur du panier supérieur peut être facilement ajustée pour accueillir des plats plus grands dans le panier supérieur ou inférieur.

Pour régler la hauteur du panier supérieur, suivez les étapes suivantes :

1 Retirez le panier supérieur.

2 Enlevez le panier supérieur.

Fixez le panier supérieur sur les rouleaux supérieurs ou inférieurs.

4 Remettez le panier supérieur.

Type 2:
1

Pour soulever le panier supérieur, il suffit de soulever le panier par le centre de chaque côte jusqu'à ce que le pani se verrouille en position supérieure. Il n'est pas nécessaire de soulever la poignée de réglage.

2

Pour abaisser le panier supérieur, soulevez les poignées de réglage de chaque côte pour libérer le panier et abaissez-le en position inférieure.

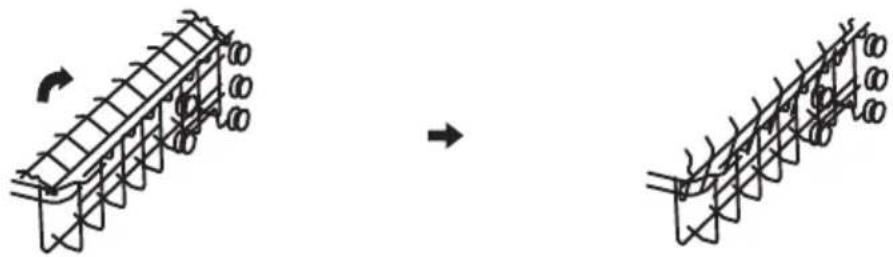

PLIER LE PORTE-TASSES

Pour faire de la place pour des articles plus grands dans le panier supérieur, soulevez le portes-tasses.

Voussouvez ensuite incliner les grands verres contre le portetasses. Voussouvez egalement I'enlever lorsque son utilisation n'est pas nécessaire.

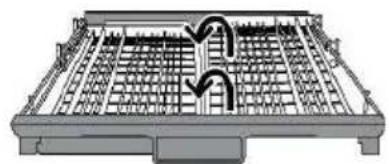

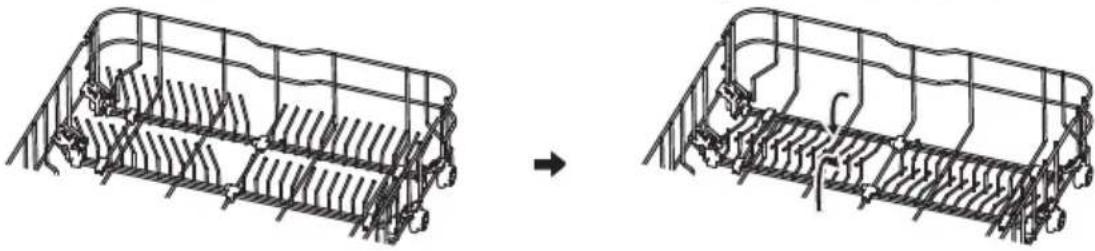

Replier les porte-assiettes :

Les pointes du panier inférieur servent rmaintenir les assiettes et un plat. Elles peuvent etre abaisées pour faire plus de place aux gros objets.

Relevez-les vers le haut.

ENTRETIEN ET NETTOYAGE

Entretien extérieur

Porte et joint de porte

Nettoyez régulièrement les joints de porte à l'aide d'un chiffon humide non abrasif pour retarder les résidus alimentaires.

Lorsque vous remplissez votre lave-vaisselle, il arrive que des résidus alimentaires ou liquides tachent les côtes de la porte de l'appareil. Ces surfaces se trouvent à l'extérieur de la zone de lavage et sont hors de portée de l'eau propulsée par les bras d'aspersion. Il convient d'essuyer les évventuels dépôts avant de fermer la porte.

Bandeau de commande

Pour nettoyer le bandeau de commande, essuyez-le uniquement avec un chiffon humide non abrasif.

A VERTISSEMENT!

Pour éviter que l'eau ne penètre dans le dispositif de fermeture de la porte et les composants électroniques, n'utilisez jamais de produits nettoyants en spray.
- N'utilisez jamais de nettoyants abrasifs ou déponges à récurer sur les surfaces extérieures, car cela risquerait de rayer le revêtement. Certains essuie-tout peuvent également rayer la surface ou y laisser des marques.

Entretien interieur

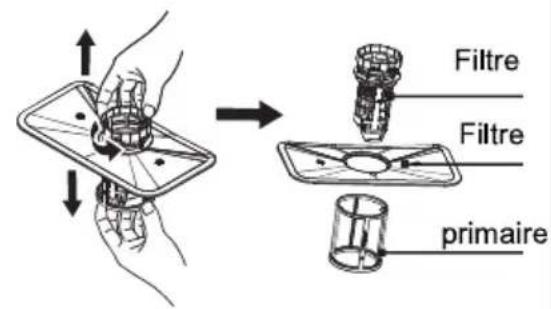

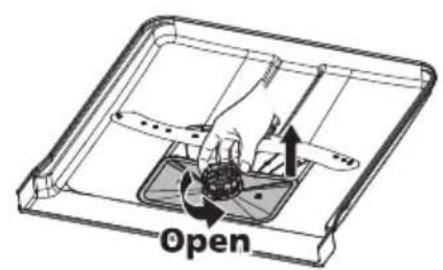

Système de filtration

Le système de filtration Situé en bas de l'appareil retient les gros débris pendant le cycle de lavage. Les résidus collectés peuvent boucher les filtres. Vérifiez régulièrement l'etat des filtres (chaque mois) et nettoyez-les si nécessaire en les passant sous l'eau. Suivez la procédure ci-dessous pour nettoyer les filtres de la zone delavage.

REMARQUE :

Les illustrations sont uniquement fournies à titre indicatif, les différents modèles de systèmes de filtration et de bras d'aspersion peuvent varier.

1

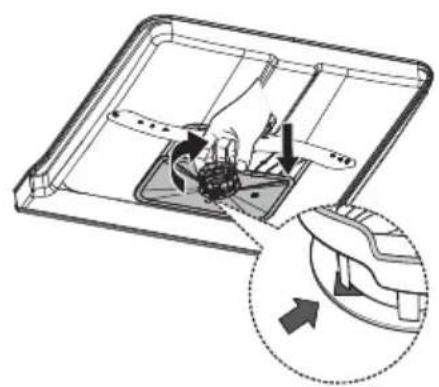

Tenez le filtré primaire et tournez-le dans le sens antihoraire pour le déverrouiller. Soulevez le filtré, puis sortez-le du lave-vaisselle.

2

Vous pouvez-retirer le filtré fin situé en bas du dispositif de filtration. Demontezle filtré primaire du filtré principal en appuyant delicatement sur les languettes situées en haut avant de retirer le filtré.

3

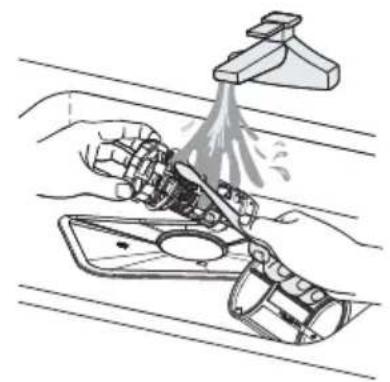

Rincez le filtré sous l'eau du robinet pour en retarder les principaux résidus alimentaires Pour un nettoyage plus efficace utilisez une Brosse de nettoyag non abrasive.

4

Remontez les filtres en suivant les étapes de démontage dans l'ordre inverse, replacez le dispositif de filtration et tourneze le dans le sens horaire jusqu'à la flèche de fermeture.

A VERTISSEMENT!

• Ne serrez pas excessivement les filtres. Remontez les filtres dans l'ordre en vissant bien pour éviter que de gros résidus ne PENETRÉ dans le système et n'entrainent un blocage.
• -valstellbezjambis fethaseUn filtre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.

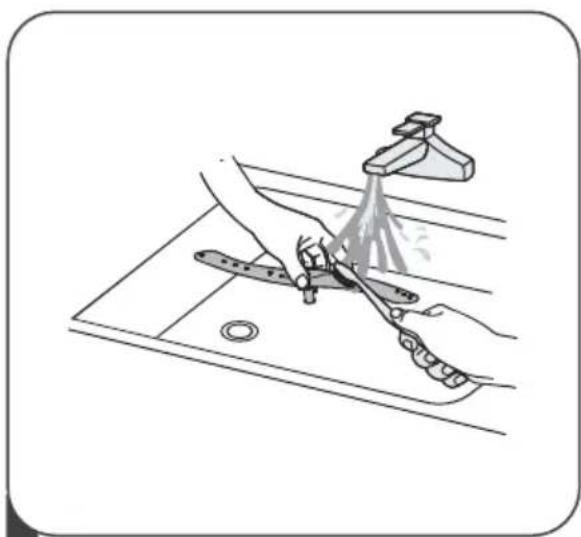

Bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulierement afin d'éviter que les particules chimiques de l'eau dure ne bouchent les buses et les roulements des bras d'aspersion.

Pour nettoyer les bras d'aspersion, suivez les consignes ci-dessous:

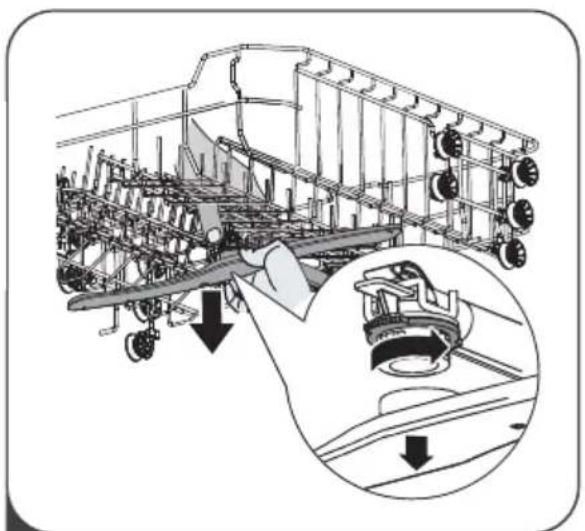

Pour retirer le bras d'aspersion supérieur, maintenez l'écrou et faites tournier le bras dans les sens des aiguilles d'une montre.

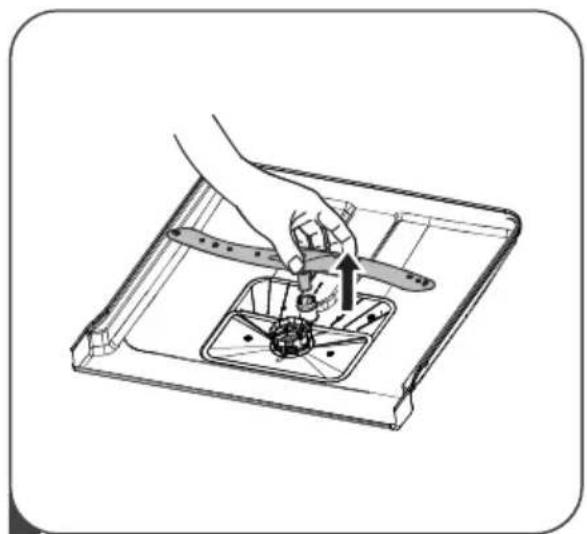

Pour retirer le bras d'aspersion inférieur, tirez-le vers le haut.

3 Lavez les bras dans de I'eau tiède et savonneuse et nettoyez les buses à l'aide d'une Brosse couple. Rincez-les complètement, puis remettez-les en place.

Précautions antigivre

Pensez à prendre des mesures de protection contre le givre pour votre lavevaisselle en hiver. ÀpRES chaque cycle de lavage, suivez la procEDURE ci-dessous :

1. Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour recupérer l'eau)
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le filtré au fond de la cuve et épongez l'eau résiduelle dans le bassin.

Après chaque lavage

Après chaque lavage, coupez l'arrivée d'eau et laissez la porte légèrement ouverte afin que l'humidité et les odeurs puissant s'échapper.

Débrancher la prise

Débranche la prise avant toute opération de nettoyage ou de maintenance.

Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les pieces en caoutchouc de votre lave-vaisselle, n'utilise ni solvants, ni produits de nettoyage abrasifs. Tenez-vous-en à un chiffon imbibé d'eau tiède et savonneuse.

Pour éliminer les traces générées sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifique conçu pour les lave-vaisselle.

En cas de non-utilisation prolongée

Il est recommandé de lancer un cycle de lavage à vide, puis de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empecher la formation d'odeurs à l'intérieur de l'appareil.

Déplacer l'appareil

Si vous doivent déplacer l'appareil, essayez de le maintainir en position verticale. En cas de nécessité absolue, vous pouvez le positionnez sur l'arrière.

Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la presence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.

CONSIGNES D'INSTALLATION

A VERTISSEMENT

Risque d'électrocution

Coupez l'électricité avant dinstaller le lave-vaisselle.

Le non-respect de cette consigne peut entrainer un risque de décès ou d'électrocution.

Attention

Le raccordement des tuyaux et des équipements électriques doit être effectué par des professionnelnels.

-À propos du raccordement électrique

A VERTISSEMENT!

Pour votre sécurité :
- N'utilisez pas de rallonge ou d'adaptateur avec cet apparéil.
- Quelles que soient les circonstances, veillez à ne jamais couper ou-retirer les branchements de mise à la terre.

Alimentation électrique

Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisse à une source d'alimentation adaptée. Utilisez le fusible 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit distinct réservé à cet apparéil.

Raccordement électrique

Vérifiez que la tension et la fréquence de l'alimentation correspondent à la plaque signalétique. Veiliez à ne brancher la prise au secteur qu'une fois la mise à la terre assuree. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-la juste que d'utiliser un adaptorateur ou autre dispositif, lesquels pourrait entrainer une surchauffe et des brûlures.

Assurez-vous que le branchement est équipé d'une mise à la terre avant d'utiliser votre lave-vaisse.

Raccordement à l'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un raccord filtré 3/4 et assurez-vous qu'il soit bien serré. Si vos tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant une durée importante, laissez d'abord couler l'eau pour vous assurer qu'elle soit claire. Cette précaution est nécessaire pour éviter le risque que l'arrivée d'eau soit bloquée et endommage l'appareil.

Tuyau d'arrivée d'eau ordinaire

Tuyau d'arrivée d'eau sécurisé

À propos du tuyau d'arrivée d'eau sécurisé

Le tuyau d'arrivée d'eau sécurisé a une double paroi. Ce système intervient en bloquant l'arrivée d'eau si le tuyau est endommagé ou que le SAS d'air situé entre le tuyau d'arrivée d'eau et le flexible extérieur est rempli d'eau.

A VERTISSEMENT!

Un tuyau fixé à un robinet pulverisateur peut exploser s'il est installé sur la même arrivée d'eau que le lave-vaisse. Si vous évier en est équipé, nous vous recommendons de démonter le tuyau et d'obstruer l'ouverture.

Comment raccarder le tuyau d'arrivée d'eau sécurisé

1. Retirez complètement les flexibles fournis du compartment de stockage situé à l'arrière du lave-vaisse.
2. Vissez le flexible d'arrivée au robinet à l'aide d'un raccord filtré 3/4.
3. • Ouvrez entierement l'arrivée d'eau avant de démarrer le lave vaisselle.

Comment démonter le tuyau d'arrivée d'eau sécurisé

1. Coupe I'eau.
2. Devissez le tuyau d'arrivée d'eau sécurisé du robinet.

Raccordement du tuyau de vidange

Insérez le tuyau de vidange dans un conduit d'évacuation de diamètre 4 cm minimum, ou laissez-le couler dans l'évier en veillant à éviter de le plier ou de le pincer. La hauteur du conduit d'évacuation doit être inférieure à 1000 mm. Afin d'éviter tout refoulement, l'extremité du tuyau ne doit pas être immergee dans l'eau.

Veuillez fixer le tuyau de vidange en position A ou B de maniere a ce qu'il tienne bien en place

Comment évacuer l'excellent d'eau des tuyaux

Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurer dans les tuyaux ne peut être evacué directement dans l'évier. Il sera nécessaire d'évacuer l'excédent d'eau dans un bol ou un autre recipient adapté maintainu à l'extérieur et à un niveau inférieur à celui de l'évier.

Sortie d'eau

Raccordez le tuyau de vidange. Le tuyau de vidange doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni pié, ni écrasé.

Tuyau de rallonge

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez a bien utiliser un tuyau similaire.

Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaisselle pourrait être réduite.

Raccordement du siphon

Le raccordement à l'omadeahtatelotit se situer a moins de 100 (maximum) par rapport au bas du lave-vaiselle. Le tuyau de vidange doit etre fixe.

Positionnement de l'appareil

Installez l'appareil dans le lieu souhaité. L'arrière de l'appareil doit être place contre le mur, et les parois laterales contre les parois ou murs adjacents. Le lave-vaisselle est équipé de tuyaux d'arrivée d'eau et de vidange qui peuvent être positionnés aussi bien à gauche qu'à droite de l'appareil afin de faciliter son installation.

Mise à niveau de l'appareil

Une fois l'appareil installé à

l'emplacement prévu, vous pouvez ajuster la hauteur du lave-vaisselle en réglant le niveau des pieds.

Dans tous les cas, l'appareil ne doit pas etre incline a plus de 2^

- Encastrement (pour le modele encastré)

Étape 1. Sélection de l'emplacement le plus adapté au lave-vaisselle

Le lave-vaisselle doit être installé à proximé des conduites d'arrivée et d'évacuation de l'eau ainsi que de l'alimentation électrique.

Illustrations des dimensions du lieu d'installation et de la position d'installation du lave-vaisselle.

1. Moins de 5 mm entre le haut du lave-vaisselle et le plan de travail; paroi extérieure alignée sur les placards.

1. Si le lave-vaisselle est installe pres d'un angle, prevoyez une distance de sécurité pour l'ouverture de la porte.

REMARQUE:

En fonction de l'emplacement de votre prise électrique, il est possible que vous deviez découvert une ouverture dans la paroi latérale du placard adjacent.

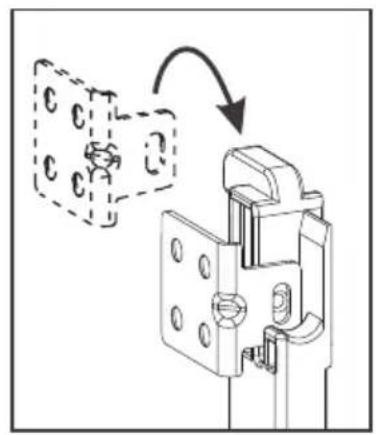

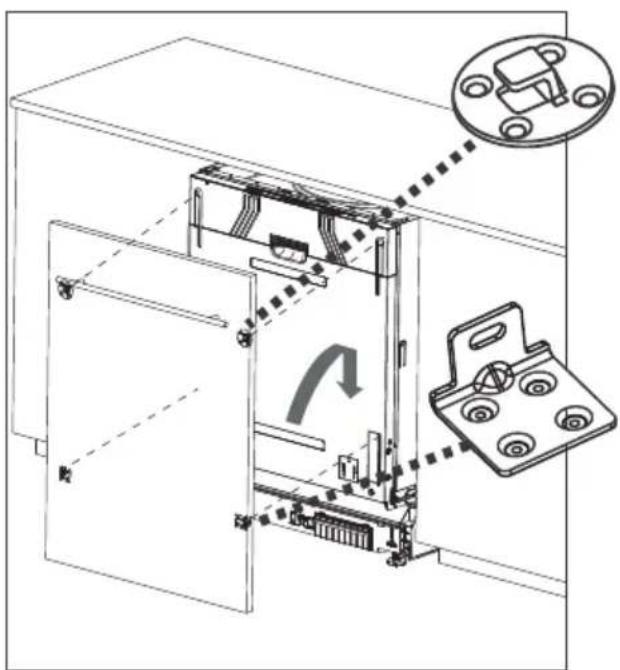

Étape 2. Dimensions et installation du panneau esthétique

Le panneau en bois esthétique pourrait être traité selon les dessins d'installation.

1) Installer le crochet sur le panneau de porte (voir Image 4A);
2) Localiser le crochet dans la fente de la porte extérieure du lave-vaisselle (voir Image 4B);
3) Serrer les deux vis pour fixer les crochets inférieurs sur la porte extérieure (voir Image 4C);

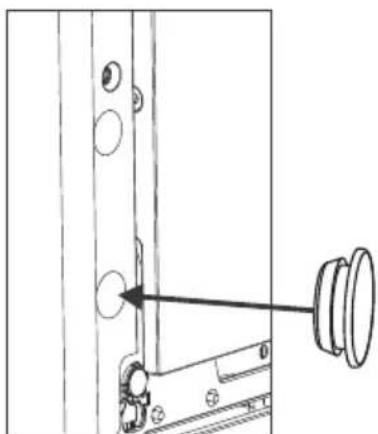

4) Installer les couvercles en caoutchouc sur les trous de vis.

N'oubliez pas d'instructor le couvercle en caoutchouc sur les trous de vis après avoir serré les vis.

Veuillez NE PAS metre vos doigts dans les trous de vis.
- Veuillez NE PAS faisser les trouss de vis découvertes et n'oubliez pas d'insteller les couvercles en caoutchouc.,

étape 3. étapes d'installation du lave -vaisselle

Veuillez vous reférer aux étapes d'installation spécifique dans les dessins d'installation.

1. Apposez la bande de condensation sous la surface de travail de la cabine. Veuillez vous assurer que la bande de condensation affleure le bord de la surface de travail. (Étape 2)

2. Raccordez le tuyau d'entrée à l'alimentation en eau froide.

3. Raccordez le tuyau de vidange.

4. Connectez le cordon d'alimentation.

5. Mettez le lave-vaisselle en place.

6. Mettez le lave-vaisselle à niveau. Les alimentés à l'arrière peuvent être régés depuis l'avant du lave-vaisselle en tournant la vis Philips au milieu de la base du lave-vaisselle à l'aide d'une vis Philips. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit nivélé (étape 5 à étape 6).

7. Installes la porte du meuble sur la porte extérieure du lave-vaisselle (Étape 7 à étape 9)

8. Le lave-vaisselle doit être fixé en place. Fixez le côte avec des vis.

A. Surface de travail normale : Placez le support d'installation à accrocher dans la fente du plan létal et fixez-le à la surface de travail avec les vis à bois.

BPLAN de travail en marbre ou en granit: Fixez le cote avec des vis

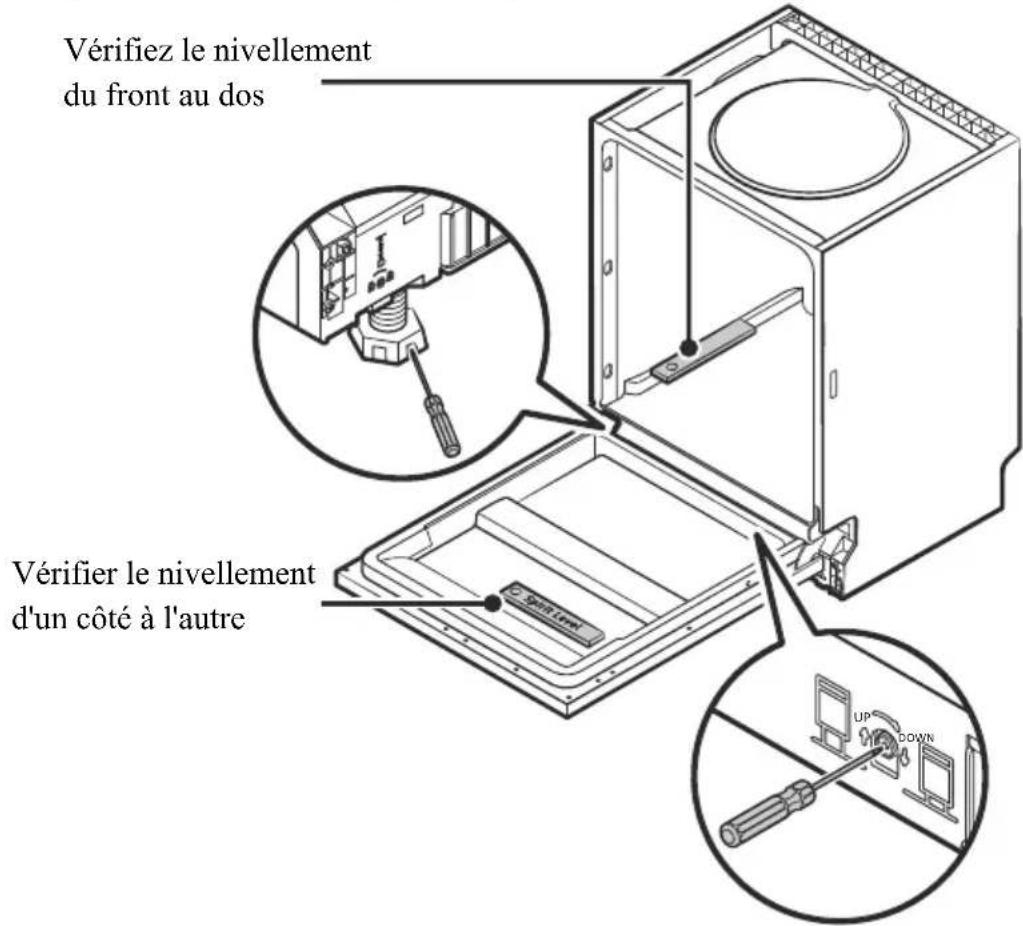

Étape 4. Nivellement du lave-vaisselle

Le lave-vaisselle doit étre nivelepour un fonctionnement et une performance de lavage appropriés.

1. Placez un niveau à bulle sur la porte et la glissière du support à l'intérieur du bac comme indiqué pour vérifier que le lave-vaisselle est nivele.
2. Mettez le lave-vaisselle à niveau en réglant individuellement les trois pieds de nivellement.
3. Lorsque vous nivelez le lave-vaisse, faites attention à ne pas le renverser.

NOTE :

La hauteur de réglage maximal des pieds est de 50~mm

GUIDE DE DÉPANNAGE

Avant de faire appel à un technicien

Vous referrer aux tableaux suivants peut vous éviter de devoir appeler un technicien.

Problème Causes possibles Que faire?
Le lave-vaiselle ne démarre pas	Un fusible ou le disjoncteur a sauté.	Changez le fusible ou rétabissez le disjoncteur. Débranchez tous les autres apparils électriques branchés sur le même circuit que votre lave-vaiselle.
	L'appareil n'est pas sous tension.	Vérifiez que le lave-vaiselle est sous tension et que la porte est bien fermée. Vérifiez que le cable d'alimentation est bien branché à la prise secteur.
	La pression de l'eau est faible	Vérifiez que l'arrivée d'eau est bien raccordée et que le robinet est ouvert.
	La porte du lave-vaisselle n'est pas bien fermée.	Assurez-vous de bien fermer la porte et de bien fermer le loquet.
Le lave-vaiselle ne pompé pas d'eau	Le tuyau de vidange est tordu ou coincé.	Vérifiez l'état du tuyau de vidange
	Le filtré est bouché.	Vérifiez l'état du filtré primaire.
	L'évier est bouché. Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier只想 qu'à un technicien spécialisé dans les lave-vaiselle.
Mousse dans la cuve	Le détergent n'est pas adapté.	Utilisez uniquement du détergent spécial lave-vaiselle pour éviter la mousse. Le cas échéant, ouvre le lave-vaiselle et laissez la mousse s'évaporer. Ajoutez 4 litres d'eau froide en bas du lave-vaiselle. Fermez la porte du lave-vaiselle, puis sélectionnez n'importe quel
		cycle. Le lave-vaisselle commence par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifie que la mousse a bien disparu. Renouvelez l'opération si nécessaire.
Du produit de rinceage a été renversé.	Nettoyez toujours immédiatement le produit de rinceage renversé.
Intérieur de la cuve taché	Du détergent contenant du colorant a été utilisé.	Vérifiez que le détergent utilisé ne compte aucun colorant.
Pellicule blanche sur les surfaces internes	Il s'agit de minères aux prêents dans l'eau dure.	Pour nettoyer les parois internes, utilisez une éponge humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle afin d'éviter tout risque de formation de mousse.
Taches de rouille sur les couverts	Les couverts tachés ne sont pas résistants à la corrosion.	Évitez de placer dans le lave-vaisselle des couverts qui ne résistant pas à la corrosion.
	Aucun programme n'a été lancé après l'avout du sel pour lave-vaisselle. Des traces de sel se sont mélées au cycle de lavage.	Lancez toujours un programme de lavage à vide après avoir ajouté du sel. Ne sélectionnez pas la fonction Turbo (si celle-ci est disponible) après avoir ajouté du sel.
	Le couvercle de l'adoucisseur n'est pas bien fermé.	Vérifiez que le couvercle de l'adoucisseur est bien fermé.
Bruits de chic dans le lave-vaisselle	Un des bras d'aspersion se heurte contre l'un des ustensiles présents dans le panier situé dessous.	Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras d'aspersion.
Cliqueis dans le lave-vaisselle	Des couverts ont été renversés dans le lave-vaisselle.	Mettez le programme en pause et réorganisez la disposition de vos couverts.
Bruits de chic dans les conduits d'eau	Ceci peut être dû à l'installation sur place ou aux sections des conduits.	Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualifié.
La vaisselle n'est pas propre	La vaisselle n'a pas été correctement placée dans le lave-vaisselle.	Reportez-vous à la PARTIE II « Préparation et chargement de la vaisselle ».
	Le programme choisi n'était pas assez puissant.	Sélectionnez un programme plus intensif.
La vaisselle n'est pas propre.	La quantité de détergent n'était pas suffisante.	Ajoutez plus de détergent ou changez de détergent.
	Des ustensiles bloquent la course des bras d'aspersion.	Réorganisez la disposition de vos ustensiles afin que les bras d'aspersion puissant tourner librement.
	Le dispositif de filtration n'est pas propre ou n'est pas correctement fixé à la base du lave-vaisselle. Ceci peut entraîner l'obstruction des buses des bras d'aspersion.	Nettoyez et/ou replacez correctement le dispositif de filtration. Nettoyez les bras d'aspersion.
Verres troubles. Association d'une eau douce avec trop de détergent.		Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et les rendre plus propres.
Taches blanches sur les ustensiles et les verres.	Une eau dure peut entraîner des dépôts de calcaire.	Ajoutez du détergent.
Traces noires ou grises sur la vaiselle	Des ustensiles en aluminium ont frotte contre votre vaiselle	Nettoyez la vaiselle à l'aide d'un produit abrasif doux pour éliminer les traces.
Résidu de détergent dans le bac	Des ustensiles bloquent le bac à détergent	Réorganisez la disposition de votre vaiselle.
La vaiselle n'est pas sèche	Mauvaise disposition des ustensiles	Respectez les consignes de replissage du lave-vaisselle.
	La vaiselle a été sortie tropôt	Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la porte pour que la vapeur puisse s'échapper. Attendez que la température interieure du lave-vaisselle ait suffisamment baisse pour-retirer la vaiselle. Videz en priorité le panier du bas afin d'eviter que l'eau du panier du haut ne coule dessus.
La vaiselle n'est pas sèche	Le programme choisi n'était pas ajusté.	Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée.
	Les couvertsprésentant un revêtement de mauvaise qualité.	L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle.

AVERTISSE

Toute réparation effectue par vos soins ou par une personne non qualifiée peut entraîner des risques graves pour la sécurité de l'utilisateur de l'appareil et promètement la garantie.

PROCEDURE REMPLISSAGE DES PANIERS SELON LA NORME EN :60436

1. Panier du haut :

Number	Item
1	Tasses
2	Soucoupes
3	Verres
4	Grandes tasses
5	Petite casserole

2. Panier du bas :

Number	Item
6	Marmite
7	Assiettes à dessert
8	Assiettes plates
9	Assiettes creuses
10	Plat ovale
11	Assiettes à dessert en mélamine
12	Bols en mélamine
13	Bol en verre
14	Bols à dessert

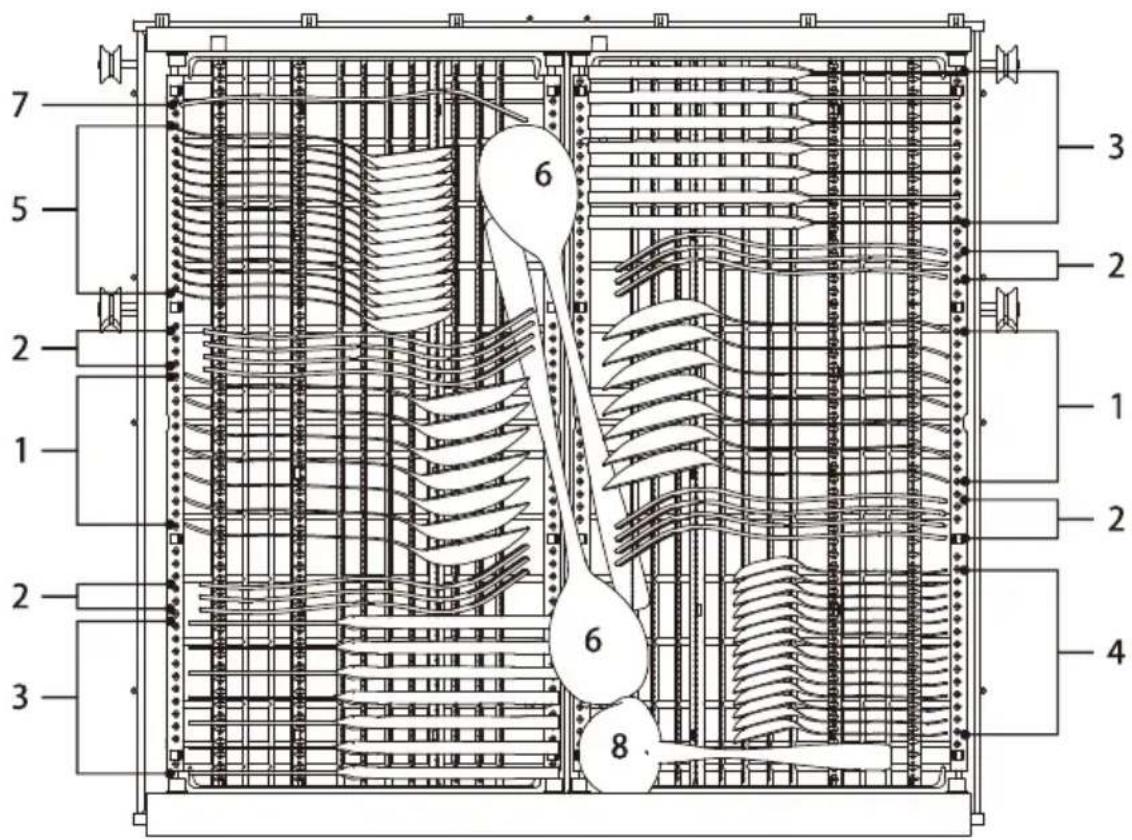

3. Panier à couverts :

Informations destinées aux tests de comparabilité selon la norme EN : 60436

Capacité : 1 couverts 3

Position du panier du haut : basse

Programme : ECO

Nombre de modes avec distribution du produit de rinceage : MAX

Réglage de l'adoucisseur : H3

Numéro	Type de vaisselle
1	Cuillères à soupé
2 Fourchettes
3 Couteaux
4 Cuillères à café
5	Cuillères à dessert
6	Cuillères à service
7	Fourchettes à service
8 Louches

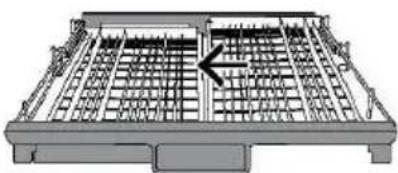

Conseils d'utilisation du porte

Soulevez le panier croit, les paniers gauche et croit sont plats.

Déplacez le panier droit de croite à gauche, les deux paniers se superposent.

Retirez le panier droit du plateau (ne reste que le panier gauche).

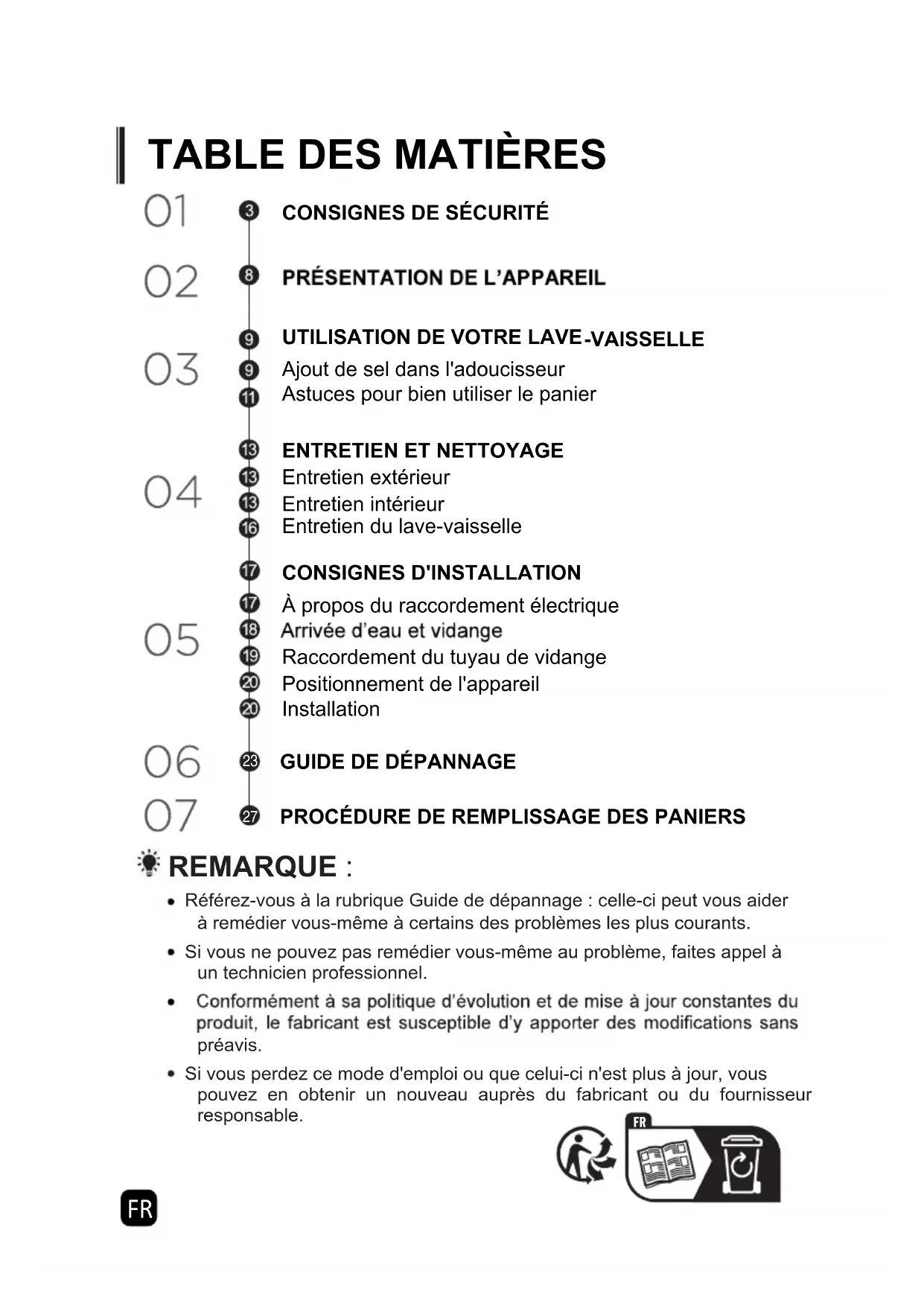

TABLE DES MATIÈRES

01

4 UTILISATION DE VOTRE LAVE-VAISSELL

4 Bandeau de commande

6 Adoucisseur d'eau

7 Préparation et chargement de la vaisse

10 Fonction du produit de rinceage et du détergent

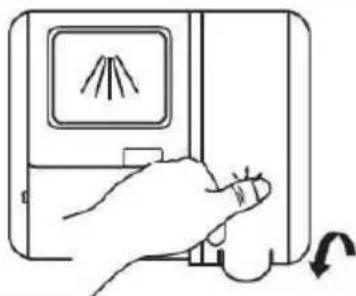

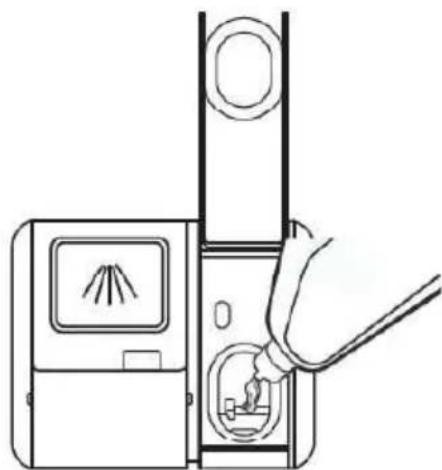

1 Remplissage du bac à produit de rinceage

12 Remplissage du bac à détergent

3 PROGRAMMATION DU LAVE-VAISSELL

Tableau des cycles de lavage

Comment lancer un cycle de lavage

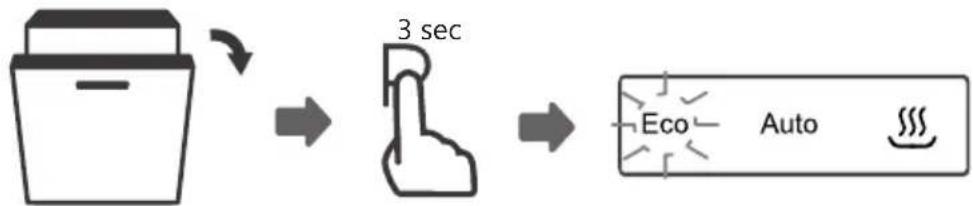

Comment changer de programme en cours de cycle

Un plat a rajouter?

CODESD'ERREUR

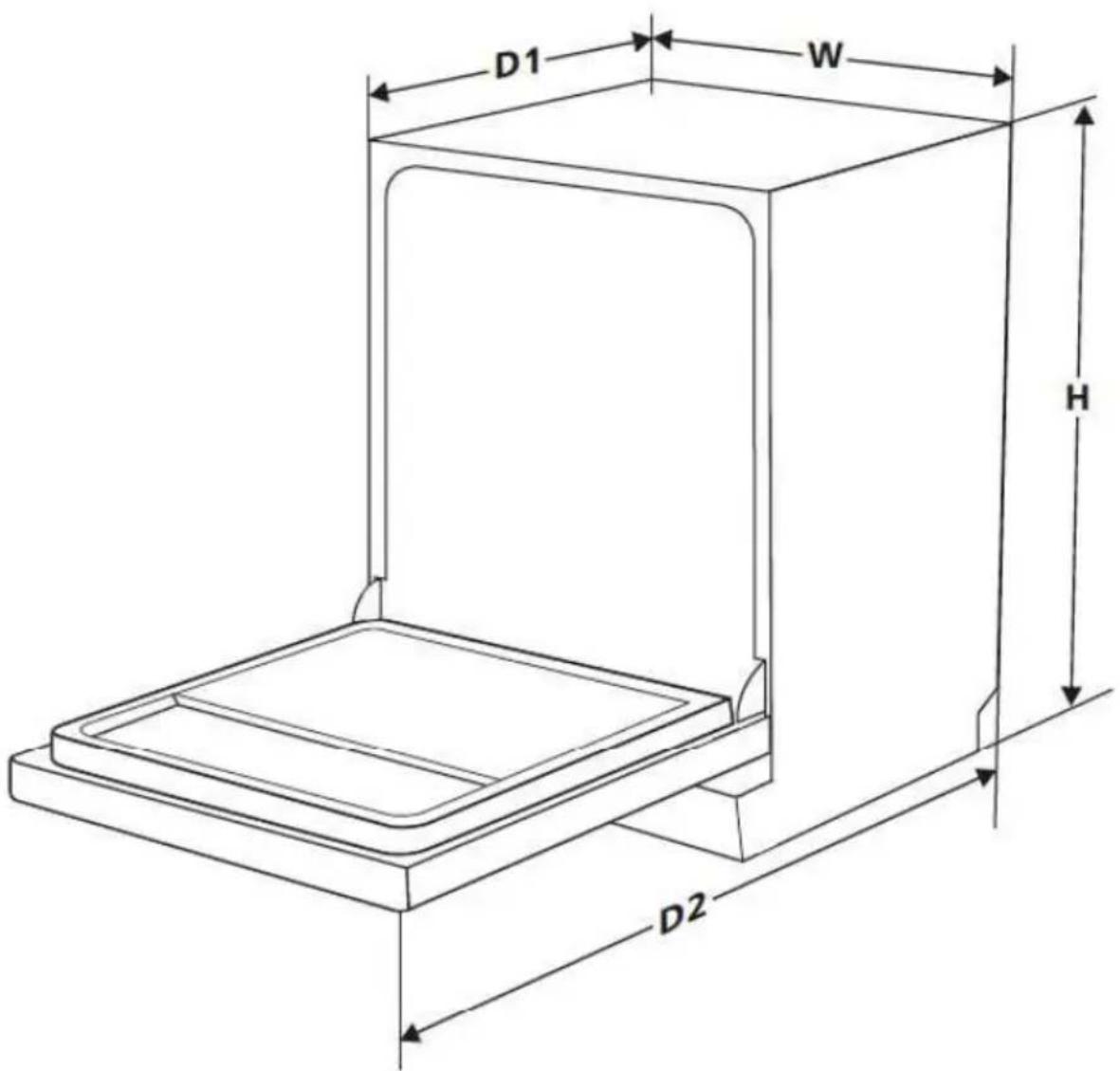

INFORMATIONS TECHNIQUES

02

03

04

REMARQUE:

• Si vous ne pouvez pas.Remédier vous-même au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans préavis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

GUIDE DE PRESE EN MAIN

Pour en savoir plus sur le fonctionnement de l'appareil, veuillez lore la section correspondante du mode d'emploi.

1 Installez le lave-vaisselle (Veuillez vous reporter à la section 5 « CONSIGNES D'INSTALLATION de la PARTIE I : Version générique).

Retirez les principaux résidus alimentaires de votre vaissele

Intérieur Exterieur

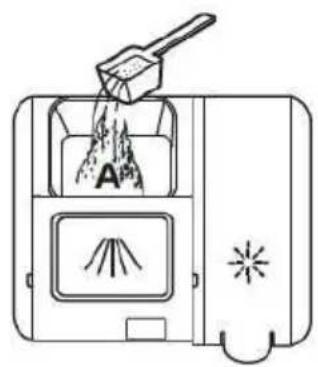

4 Remplissez le bac à détergent

5 Sélectionnez un programme et mettez le lave-vaisse en marche.

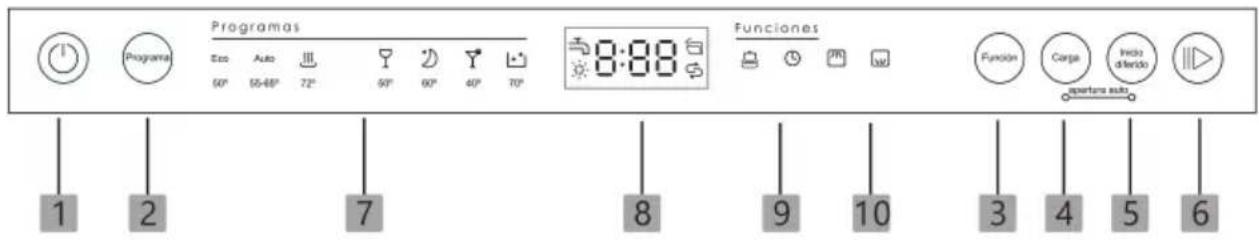

UNTILISATION DE WOTRE LAVE-VAISSELLBandeau de commande

Fonction (Bouton)

1 Marche/Arrêt	Appuyez sur ce bouton pour allumer votre lave-vaissette.
2 Programme	Appuyez sur ce bouton pour sélectionner un programme de lavage.
3 Fonction	Appuyez sur ce bouton pour sélectionner une fonction de lavage.
4 Charge	Appuyez sur ce bouton pour sélectionner une charge de panier supérieur ou inférieur.
5 Début différé	Appuyez sur le bouton de retard pour augmenter le temps de démarrage différé (jusqu'à 24 heures). Àpres avoir régèle le temps de retard, fermez la porte pour démarrer.
6 Démarrer/Annuler	Appuyez sur le bouton pour démarrer le programme de lavage sélectionné.

Ecran

Programme	Eco	ECO C'est le programme standard, il convient pour nettoyer la vaisselle normalement sale et c'est le programme le plus efficace en termes de consommation d'énergie et d'eau combinées.
	Auto	Auto Ce programme est contrôle par capteur et s'adapter au niveau de la terre. Il convient à tous les types de vaisselle.
	SSS	Hygiene Pour désinfecter la vaisselle et les verres. La température de lavage est de 72 °C.
	D	Cristal Pour la vaisselle et les verres légèrement sales.
7 Programme	Silencieux Avec moins de bruit pour un lavage la nuit. Rapide Un lavage court pour la vaisse l'égèrement sale (sans séchage). Nettoyage de baignoire Pour nettoyer la cuve du lave-vaisselle.
8 Ecran	Le robinet d'eau Si l'indicateur " ≈ " est allumé, cela signifie que le robinet d'eau est fermé. Produit de rinceage Lorsque l'indicateur " ≈ " est allumé, cela signifie que le lave-vaisselle manque de liquide de rinceage et nécessite un replissage. Sel Lorsque l'indicateur " ≈ " est allumé, cela signifie que le lave-vaisselle manque de sel pour lave-vaisselle et doit être rempli. Ouverture automatique Le lave-vaisselle s'ouvrira automatiquement à la fin d'un programme de lavage pour améliorer les performances de séchage. Pour l'activer, appuyez sur les boutons de Charge et de Retard en même temps (il peut être appliqué avec les programmes de lavage ECO, Auto, Hygiène, Whisper, Glass et Self-Clean). Pour afficher le temps restant, la température, le temps de retard, les codes d'erreur, etc.
9 Fonction	Lavage haute pression Pour laver des plats très sales et difficilles à nettoyer. (Il peut être appliqué avec les programmes de lavage ECO, Hygiène, Chuchotement, Verre) Express Réduire le temps de lavage. (Il peut être appliqué avec les programmes de lavage ECO, Hygiène, Chuchotement, Verre)
10 Indicateur d'Charge	Seulement le panier supérieur Lorsque vous sélectionnez "Haut", seuils les plats dans le panier supérieur seront lavés. Le système de pulverisation du panier inférieur ne fonctionnera pas. Seulement le panier supérieur Lorsque vous sélectionnez "Bas", seuils les plats dans le panier inférieur seront lavés. Le système de pulverisation du panier supérieur ne fonctionnera pas.

Adoucisseur d'eau

L'adoucisseur d'eau doit être régle manuellement à l'aide de la molette de selection de la durée de l'eau.

L'adoucisseur d'eau est concu pour éliminer de l'eau les mineraux et les sels susceptibles d'alterer le bon fonctionnement de l'appareil.

Plus il y a de mineraux, plus votre eau est dure.

L'adoucisseur doit être régé en fonction de la durée de l'eau de votre région. Prenez contact avec cette Compagnie des eaux locale pour obtenir des informations sur la durée de l'eau dans cette région.

Réglage de la consommation en sel

Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la durée de l'eau utilisée. Cette fonction est destinée à optimiser et à personneliser le niveau de consommation en sel.

Pour régler le niveau de consommation en Sel, suivez la procédure ci-dessous :

1. Ouvrez la porte, allumez l'appareil;
2. Dans les 60 secondes suivant la mise en marche de l'appareil, appuyez sur le bouton Programme pendant plus de 5 secondes pour entrer dans le mode de réglage de l'adoucisseur d'eau;
3. Appuyez à nouveau sur le bouton Programme pour sélectionner le niveau de sel (le niveau de sel suit la série suivante: H3->H4->H5->H6-> H1->H2->H3):
4. Appuyez sur le bouton Marche/Arrêt pour terminer le réglage.

DURETÉ DE L'EAU				Niveau du dureté de l'eau	La régénération se produit toutes les X séquences de programme1)	Consommation de sel(gramme/cycle)
AllemanddH	FrançaisfH	Anglais*Clarke	Mmol/l
0 - 5 0 -	9 0 - 6 0	- 0,94 H1	Aucune régénération 0
6 - 11	10 - 20	7 - 14	1,0 - 2,0	H2	10	9
12 - 17	21 - 30	15 - 21	2,1 - 3,0	H3	5	12
18 - 22	31 - 40	22 - 28	3,1 - 4,0	H4	3	20
23 - 34	41 - 60	29 - 42	4,1 - 6,0	H5	2	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6	1	60

1^ = 1,25^ larke = 1,78^ = 0,178mmol / l

Réglagedusine:H3

1) Chaque cycle doté d'une opération de régénération consomme 2,0 litres d'eau supplémentaires, la consommation d'énergie augmente de 0,02 kWh et le programme se prolonge de 4 minutes.

Veuillez vous reporter à la section 3 « Ajout de sel dans l'adoucisseur » de la PARTIE I : Version générique si votre lavevaisselle manque de sel.

REMARQUE:

Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. Adoucisseur d'eau

La durée de l'eau varie selon les régions. Si le lave-vaisse est utilisé avec de l'eau dure, des dépôts se formeront sur votre vaisse.

L'appareil est équipé d'un adoucisseur spécial doté d'un réservoir de sespecifiquement concu pour eliminer le calcaire et les mineraux présents dans l'eau.

Préparation et chargement de la vaisse

• Essayez de penser à acheter des ustensiles portant la mention « lavable au lave-vaisselle ».
• Pour les plats ou ustensiles fragiles, Sélectionnez un programme fonctionnant à la température la plus BASSE possible. Ne sortez pas vos verres et vos couverts du lave-vaisse immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.

Lavage des types de couverts/plats suivants Ne convennent pas

• Couverts en bois, en porcelain ou en nacre
• Objets en plastique qui ne résistant pas à la chaleur
• Couverts anciens dotés d'éléments collés qui ne résistant pas à la chaleur.
  Couverts ou plats avec colle
• Éléments en étain ou en cuivre
  Verres en cristal
• Objets en acier pouvant rouiller
• Plateaux en bois
• Objets fabriqués en fibres synthétiques

Conviennent dans une mesure restreinte

• Certains types de verres peuvent se ternir après un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
• Les motifs vernis peuvent s'estomper s'ils sont frequentlyment lavés au lavevaisselle

Recommendations pour le replissage du lave-vaisse

Retirez le gros des alimentes restant sur les plats et les couverts.

Ramollissez les résidus d'aliments brûlés dans les poêles et les casseroles.

Il n'est pas nécessaire de rincer vos plats et assiettes au préalable.

Pour garantir une performance optimale du lave-vaisselle, respectez les consignes suivantes. (Les fonctionnalités et l'apparace des paniers et du panier à couverts peuvent varier selon les modèles.)

Les différences elements à laver sont à placer comme suit dans l'appareil :

• Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être returnés.
• Les objets incurvés ou représentant des renf Oncements doivent être positionnés obliquement de manière à ce que l'eau puisse s'en ecouler.
• Tous les ustensiles doivent être placés de manière à bien tener en place et à ne pas se renverser.
• Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras d'aspersion puissant tourner librement pendant le lavage.
• Les objets creux tels que les tasses, verres, casseroles, etc. doivent etre orientes vers le bas afin d'eviter que I'eau ne stagne a l'intérieur.
• Les plats et les couverts ne doivent pas etre empilés les uns dans les autres ni se recouvrir. Faites en sorte d'eviter que les verres ne se touchent pour eviter tout degat.
• Le panier du haut est destiné à la vaisse plus délicate et plus légère, telle que les verres et les tasses.
• Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut!
• Les couverts longs et/ou tranchants tels que les couteaux à découvert sont à placer à l'horizontal dans le panier du haut.
• Ne surchargez pas le lave-vaisselle. Vous obtiendaç ainsi de bons résultats et optimiserez votre consommation d'énergie.

REMARQUE:

Évitez de laver les éléments très petits au lave-vaisselle, car ils peuvent facilement tomber des paniers.

Retrait de la vaisse

Afin d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommendons de vider d'abord le panier du bas.

AVERTISSEMENT!

La vaisse peut être très chaude! ÀpRES la fin du programme, attendez environ 15 minutes avant de sortir vos verres et vos couverts du lavevaisselle afin d'eviter tout risque d'endommagement.

Remplissage du panier du haut

Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, les tasses, les soucoupes, les assiettes, les petits bolsts et les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnéz vos plats et couverts de manière à ce qu'ils ne puissant bouger sous la pression de l'arrosage.

Remplissage du panier du bas

Nous vous recommendons de placer les objets les plus grands et ceux qui sont les plus difficiles à nettoyer dans le panier du bas (casseroles, poëles, couvercles, plats de service et saladiers), comme illustré ci-dessous. Il est préféable de placer vos plats et couvercles de service sur le côté du panier afin d'éviter de bloquer la rotation du bras de lavage.

Le diamètre maximum recommendé pour les assiettes situées devant le bac à détergent est de 19 cm, afin de ne pas en obstruer l'ouverture.

Remplissage du panier à couverts

Les couverts doivent être placés dans la grille à couverts, séparément les uns des autres et dans une position adaptée, en veillant à ce qu'ils ne soient pas imbriqués, afin d'assurer une performance optimale.

A VERTISSEMENT!

Ne laissezaucun couvert dépasser du bas du panier.

Placez toujours les ustensiles tranchants pointe vers le bas!

Afin d'optimiser les performances de lavage, replissez les paniers conformément aux options standards de replissage indiquées dans la的最后一 section de la PARTIE I : Version générique

Fonction du produit de rinçage et du détergent

Le produit de rinceage est libre lors de la phase de rinceage final afin d'eviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de s'écouler de vos plats. Notre lave-vaisse est conçu pour fonctionner avec du produit de rinceage liquide.

A VERTISSEMENT!

Veillez à toujours utiliser du produit de rincege de marque, spécifiquement concu pour les lave-vaisselle. Ne versez jamais d'autres substances dans le distributeur à produit de rincege (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre apparéil.

Quand remetre du produit de rinceage?

La fréquence de replissage du bac dépend de la fréquence de lavage et du réglage définit.

L'indicateur de Niveau faible de produit de rinceage ( ) sallume quand il faut ajouter du produit de rinceage.
- Ne replisseez pas le bac à produit de rinceage au-delà de la limite.

Fonction du détergent

Les ingredients chimiques qui composent le dédTangent sont nécessaires pour éliminer,décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale convennent à cette fin.

A VERTISSEMENT!

• Utilisation du détextent
• N'utilisez que des détextents spécifique conçus pour les lavevaisselle. Voitre détextent doit toujours être maintenu frais et sec.
• Ne mettez pas de détextent en poudre dans le distributeur avant d'être pré à lancer un cycle de lavage.
• Les détergents pour lave-vaisselle sont corrosifs! Maintenez le détangent pour lave-vaisselle hors de portée des enfants.

, Remplissage du bac à produit de rinceage

1 Retirez le couvercle du bac à produit de rincege en tirant sur la poignée.

3 Lorsque you've aze terminé, refermez le couvercle.

2 Versez le produit de rincege dans le réservoir en veillant a ne pas dépasser le niveau maximum.

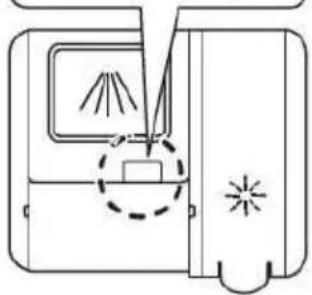

Réglage du bac à produit de rinceage

Afin d'obtenir des performances de séchage optimes avec une quantité minimale de produit de rince, le lave-vaisselle est concu pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-après.

1. Ouvrez la porte et allumez le lave-vaisselle;
2. Dans les 60 secondes suivant la mise en marche de l'appareil, appuyez sur le bouton Programme pendant plus de 5 secondes, puis appuyez sur le bouton Début différé pour entrer dans le modele de réglage (le témoin d'aide au rinceage clignotera);
3. Appuyez sur le bouton Programme pour selectionner les niveaux de consommation. Il sera modifie dans la sequence suivante: d3-> d4-> d5-> d1-> d2-> d3. (Plus le nombre est grand, plus l'aide au rinceage est consommée);
4. Appuyez sur le bouton Marche/Arrêt pour terminer le réglage.

Faites glisser vers la droite

1 Optez pour la méthode d'ouverture correspondant à votre apparéil.

1. Ouvrez le couvercle en faisant glisser le loquet d'ouverture.
2. Ouvrez le couvercle en appuyant sur le loquet d'ouverture.

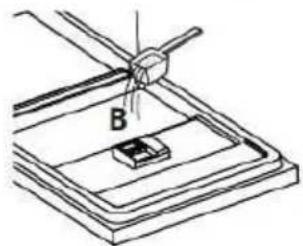

2 Ajoutez du détergent dans le plus grand bac (A) pour le cycle de lavage principal.

Pour des performances de nettoyage optimes, sur tout si vous vaisselle est très sale, versez une petite quantité de détermgent sur la porte. Le détermgent supplémentaire s'activera en phase de pré-lavage.

Pour fermer le couvercle, faites-le glisser vers l'avant puis appuyez dessus.

REMARQUE:

• Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.
• Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre dédTergent.

PROGRAMMATION DU LAVE-VAISSELL

Tableau des cycles de lavage

Le tableau ci-dessous présente les programmes les plus adaptés en fonction du niveau de saleté de la vaisse.

et la quantité de détergent nécessaire. Il apporte également diverses informations relatives aux programmes.

signifie qu'il est nécessaire de replir le bac à produit de rinceage.

Programme	Description du cycle	Détergent cycle pré-lavage/principal	Durée (min)	Énergie (kWh)	Eau (L)	Produit de rinchage
Eco ECO	Lavage (50°C)
	Rinçage	22g	198	0.849	10.0	●
	Rinçage (50°C)	(1 ou 2 doses)
	Séchage
Auto AUTO	Pré-lavage (45°C)
	Lavage (55-65°C)
	Rinçage	4/18g	85-150	1.050-1.551	10.6-15.9	●
	Rinçage	(1 ou 2 doses)
	Rinçage (50-55°C)
	Séchage
Hygiene	Pré-lavage (50°C)
	Lavage (72°C)
	Rinçage	4/18g	215	1.800	18.5	●
	Rinçage	(1 ou 2 doses)
	Rinçage (72°C)
	Séchage
Cristal	Pré-lavage (40°C)
	Lavage (50°C)	4/18g	125	1.015	13.5	●
	Rinçage	(1 ou 2 doses)
	Rinçage (60°C)
	Séchage
Silencieux	Pré-lavage (50°C)
	Lavage (60°C)	4/18g	270	1.257	16.8	●
	Rinçage	(1 ou 2 doses)
	Rinçage (50°C)
	Séchage
Rapide	Lavage (40°C)	12g	30	0.781	11.0	○
	Rinçage (40°C)	(1 dose)
	Rinçage (55°C)
Nettoyage de baignoire	Pré-lavage (45°C)
	Lavage (70°C)	4/18g	145	1.452	15.1	●
	Rinçage	(1 ou 2 doses)
	Rinçage (70°C)
	Séchage

REMARQUE:

EN 60436: Ce programme est le cycle d'essay. Les informations destinées aux tests de comparabilité sont conformes à la norme EN 60436. Les valeurs données pour les programmes autres que le sont purement indicativesprogramme Eco

Economie d'énergie.

1. Le pré-rinçage de la vaisse augmente la consommation d'eau et d'énergie et n'est pas recommandé.
2. Laver la vaisse dans un lave-vaisse domestique consomme généralement moins d'énergie et d'eau au moment de son'utilisation que le lavage de la vaisse à la main lorsque le lave-vaisse domestique est utilisé conformément aux instructions

Comment lancer un cycle de lavage

1. Tirez vers vous les paniers du haut et du bas, placez-y votre vaisselle, puis poussez les paniers à l'intérieur. Nous vous recommendons de replir d'abord le panier du bas, puis le panier du haut.
2. Versez le détergent.
3. Branchez l'appareil. Pour en savoir plus sur l'alimentation électrique requise, reportez-vous à la dernière page « Fiche produit ». Assurez-vous que l'arrivée d'eau est ouverte de manière à assurer un niveau de pression maximal.
4. Fermez la porte, appuyez sur le bouton Marche/Arrêt.
5. Choisissez un programme. Levoyant correspondant s'allume. Refermez la porte. Le lave-vaisselle démarre le cycle de lavage.

Comment changer de programme en cours de cycle

Vous ne pouvez modifier le cycle de lavage qu'en début de cycle, car par la suite, le détergent aura déjà été libéré et le lave-vaisselle aura peut- être déjà vidangé l'eau de lavage. Si tel est le cas, vous devez réinitialiser le lave-vaisselle et replir à nouveau le bac à détergent. Pour réinitialiser le lave-vaisselle, suivez les consignes ci-dessous:

1. Ouvrez la porte un peu pour arrêter le lave-vaisselle. Àpres l'arrêt du bras de pulverisation, ouvrez complètement la porte;
2. Appuyez sur le bouton Programme pendant plus de 3 secondes pour entrer en mode de selection;
3. Vous pouvez changer le programme de lavage en appuyant sur le bouton correspondant.

Un plat à rajouter?

Vous pouvez rajouter de la vaisse à tout moment avant l'ouverture du bac à détergent. Pour ce faire, suivez les consignes ci-dessous:

1. Ouvrez la porte un peu pour arrêté le lave-vaissette;
2. Avec l'arrêt du bras de pulverisation, ouvre complètement la porte:
3. Placez la vaisse dans le lave-vaisse:
4. Fermez la porte, le lave-vaiselle continua à fonctionner dans 10 secondes.

A VERTISSEMENT!

Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échépe peut vous brûler.

Ouverture automatique

La porte du lave-vaisselle s'ouvre automatiquement après la fin d'un programme de lavage.

REMARQUE:

La portedu lave-vaisselle ne doit pas etre bloquee lorsqu'elle est reglee en mode "ouverture automatique".

CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affiche un code d'erreur perceptant d'identifier la panne :

Code Signification Causes possibles
E1 Délai d'arrivée d'eau plus long.		Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible.
E3 Température requise non atteinte.		Dysfonctionnement de l' éléments chauffant.
E4 Débordement. Un élément du lave-vaisselle fuit.
E8	éché c'd'orientation de la vanne de distribution.	Circuit ouvert ou rupture de la vanne de distribution.
Ed	Erreur de communication entre la carte principale et la carte d'affichage.	Circuit ouvert ou court-circuit de la communication.

AVERTISSEMENT

• En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien.
• En cas de présence d'eau dans la base de la cuve suite à un débordement ou à une petite fuite, retirez l'eau avant de redémarrer le lave-vaisse.

INFORMATIONS TECHNIQUES

Hauteur (H)	8 5 mm 1
Largeur (W)	598 mm
Profondeur (D1)	mm (porte fermée) 550
Profondeur (D2)	11 mm (porte ouverte à 90°) 50

Product information sheet(EN 60436)

Marque: EDESA

Modèle EDB-6241-1 SL

Paramétres généraux du produit:

Paramètre	Value Val	ePParamètreararameter
Capacité nominale (a) (ps)	14	Dimensions en cm	Height	82
			Width	60
			Depth	55
EEI (a)	49,9	Classe d'efficacité énergétique (a)	D (c)
Indice de performance de nettoyage (a)	1,125	Indice de performance de séchage (a)	1,065
Consommation d'énergie en kWh [par cycle], basée sur le programme éco avec replissage d'eau froide. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé.	0,849	Consommation d'eau en litres [par cycle], basée sur le programme éco. La consommation réelle d'eau dépendra de la manière dont l'appareil est utilisé et de la durée de l'eau.	10,0
Durée du programme (a) (h:min)	3:18	Type	Intégré
Émissions sonores acoustiques aériennes (a) (dB(A) re 1 pW)	47	Classe d'émission de bruit acoustique aérien (a)	C (c)
Mode arrêt (W)	N/A	Mode veille (W)	0,49
Départ différé (W) (le cas échéant)	1,00	Veille en réseau (W) (le cas échéant)	N/A

Durée minimale de la garantie offerte par le fournisseur (b):

Information additionnelle:

(a) pour le programme éco.
(b) les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins du paragraphe 4 de Article 4 du règlement (UE) 2017/1369.
(c) si la base de données produit générale automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.
(1) Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d'éco-conception pour les lave-vaiselle menagers conformément à la directive 2009/125 / CE du Parlement européen et du Conseil modifiant le règlement (CE) no 1275/2008 de la Commission et abrogeant le règlement de la Commission (UE) No 1016/2010 (voir page 267 du present Journal officiel).

INHALTSANGABE

01
02
03
04
05
06
07

Sicherheitshinweise

PRODUKTÜBERSICHT
