MANUAL DE USUARIO EDB6241I SL EDESA

El número máximo de platos para lavar es

presión máxima permitida de agua entrada es de 1MPa.

presión mínima permitida de agua entrada es 0.04MPa.

14ESDESCRIPCIÓN DEL PRODUCTO

Para obtener el mejor rendimiento de su lavavajillas, lea todas las instrucciones de funcionamiento antes de usarlo por primera vez. IMPORTANTE NOTA: Las imágenes son solo para referencia, diferentes modelos pueden ser diferentes. Por favor prevalezca en especie.

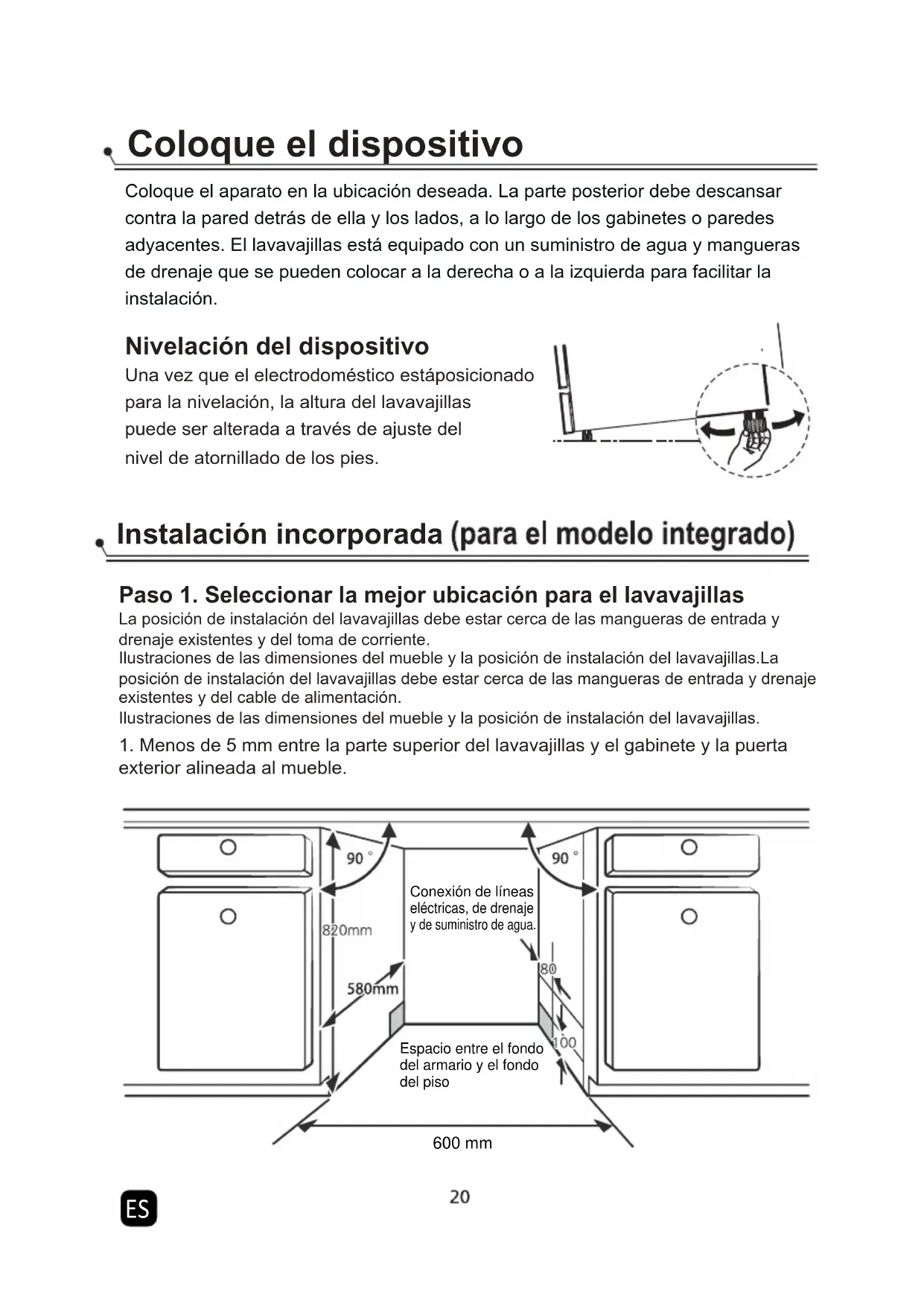

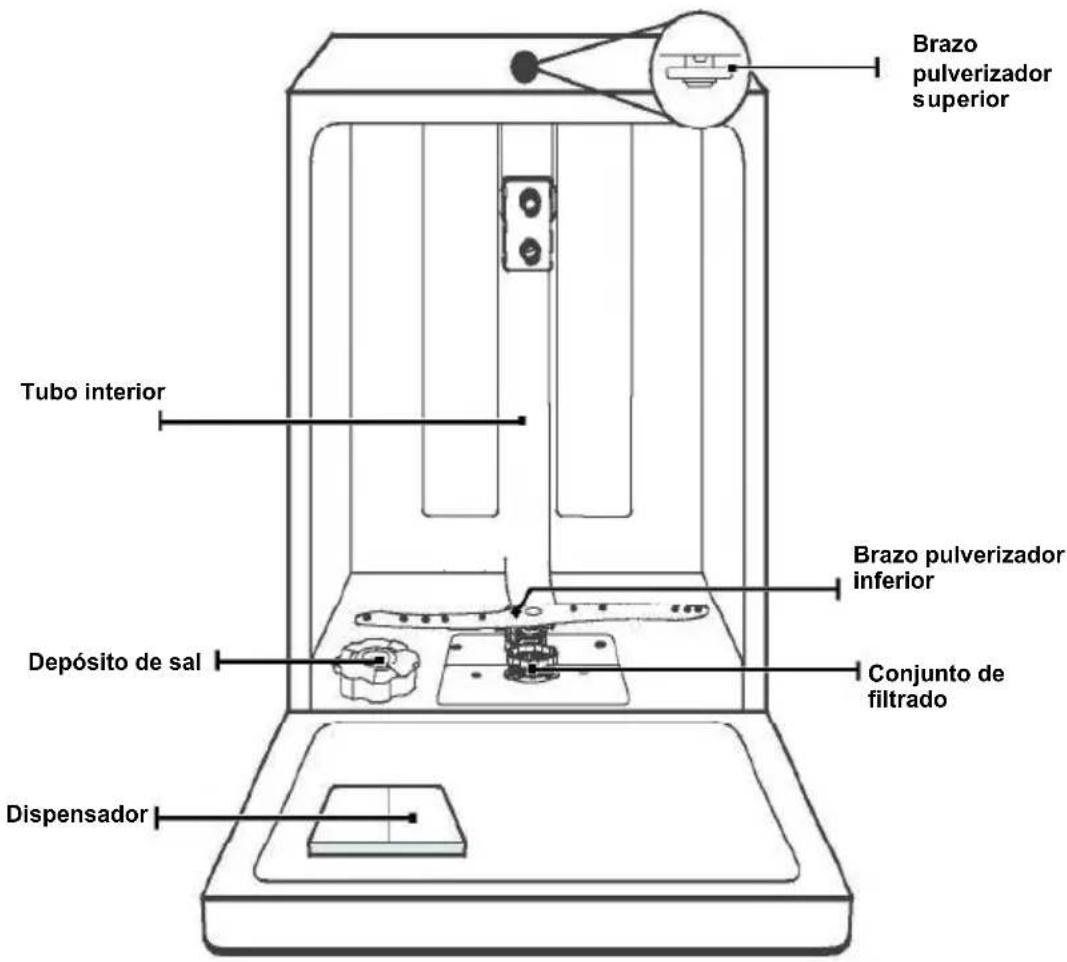

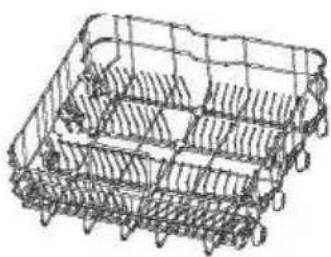

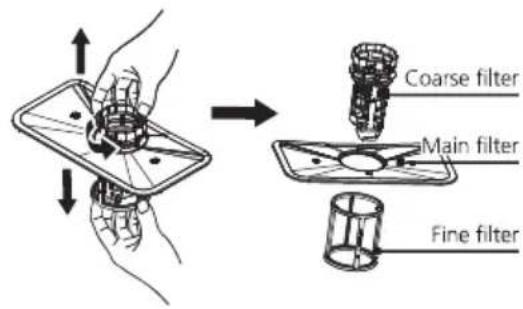

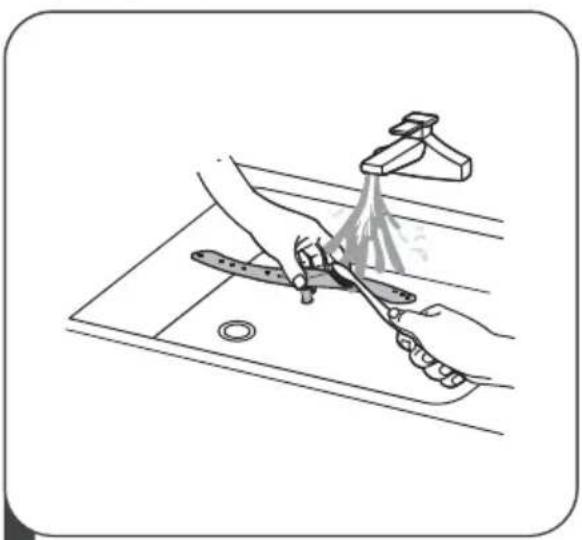

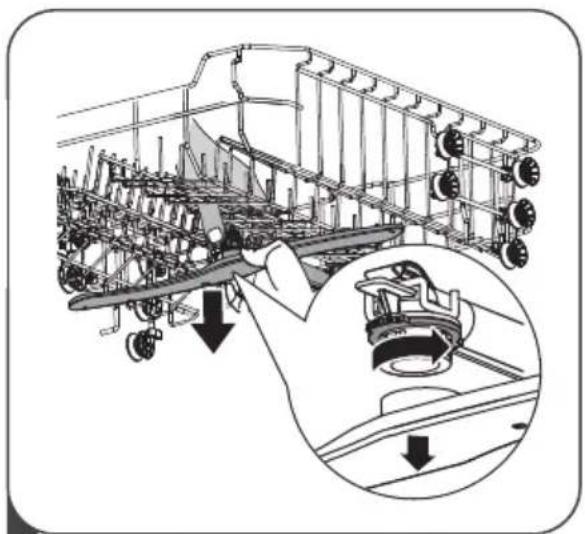

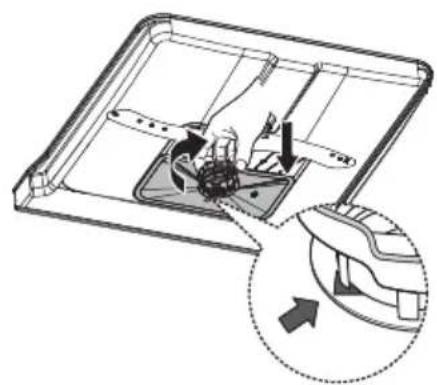

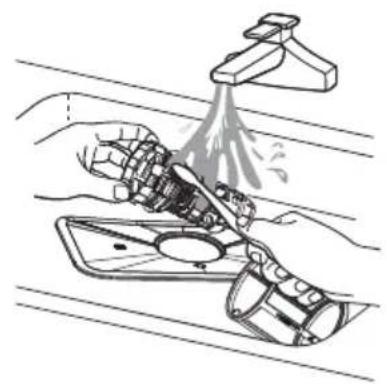

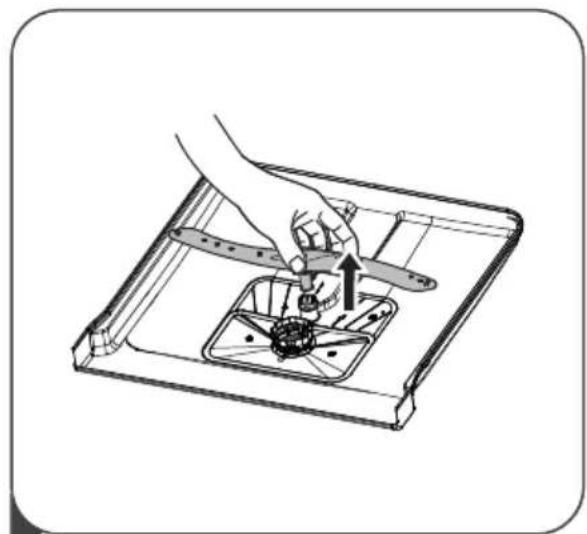

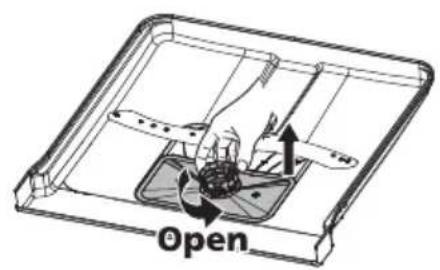

erior Brazo pulverizador inferiorConjunto de filtradoDepósito de sal Dispensador Bandeja para cubiertos Brazo pulverizador superior Cesta inferior Tubo interior Bandeja para tazas Cesta superiorESESESESESESESESESESESES Coloque el dispositivo Coloque el aparato en la ubicación deseada. La parte posterior debe descansar contra la pared detrás de ella y los lados, a lo largo de los gabinetes o paredes adyacentes. El lavavajillas está equipado con un suministro de agua y mangueras de drenaje que se pueden colocar a la derecha o a la izquierda para facilitar la instalación. Nivelación del dispositivo Una vez que el electrodoméstico estáposicionadopara la nivelación, la altura del lavavajillaspuede ser alterada a través de ajuste delnivel de atornillado de los pies. Instalación incorporada Paso 1. Seleccionar la mejor ubicación para el lavavajillasLa posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y drenaje existentes y del toma de corriente.Ilustraciones de las dimensiones del mueble y la posición de instalación del lavavajillas.La posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y drenaje existentes y del cable de alimentación.Ilustraciones de las dimensiones del mueble y la posición de instalación del lavavajillas.1. Menos de 5 mm entre la parte superior del lavavajillas y el gabinete y la puerta exterior alineada al mueble.Conexión de líneaseléctricas, de drenajey de suministro de agua.Espacio entre el fondodel armario y el fondodel piso600 mmES Paso 2. Dimensiones e instalación del panel estético 2. Si el lavavajillas está atascado en la esquina del gabinete, debe haber algo de espacio cuando se abra la puertaGabineteLavavajillasPuerta dellavavajillasEspacio mínimo 50mm NOTA: Dependiendo de dónde se encuentre su tomaun agujero en el lado opuesto del armario.El panel de madera estético podría procesarse de acuerdo con los planos de instalación.de corriente, es posible que tenga que hacer

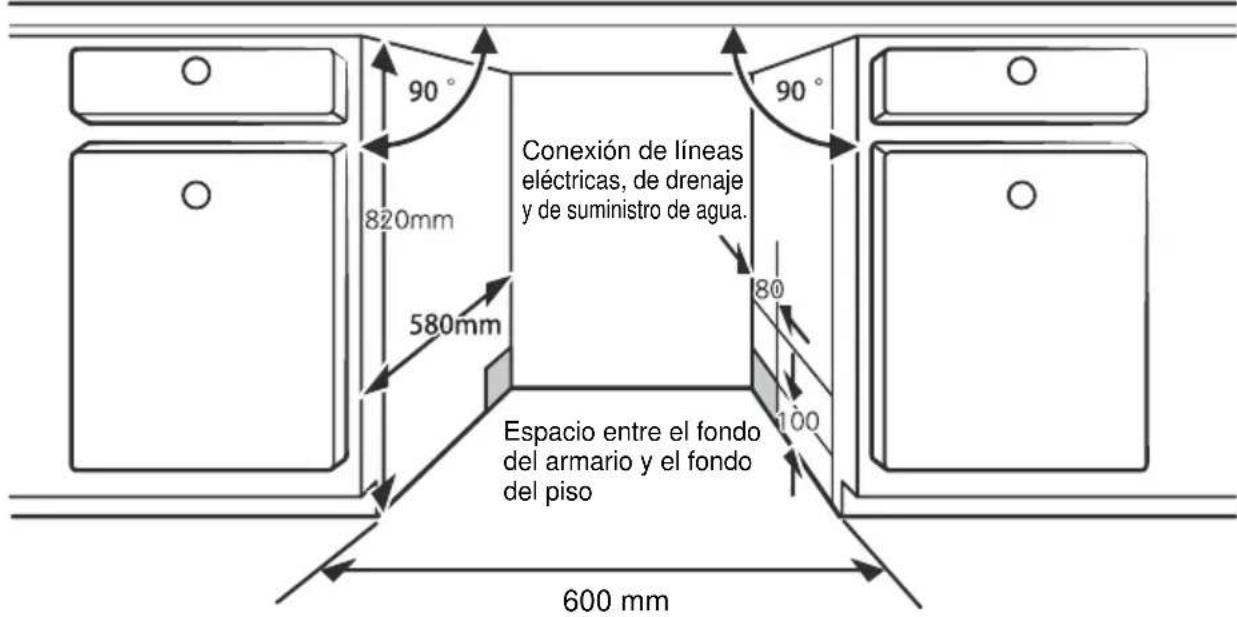

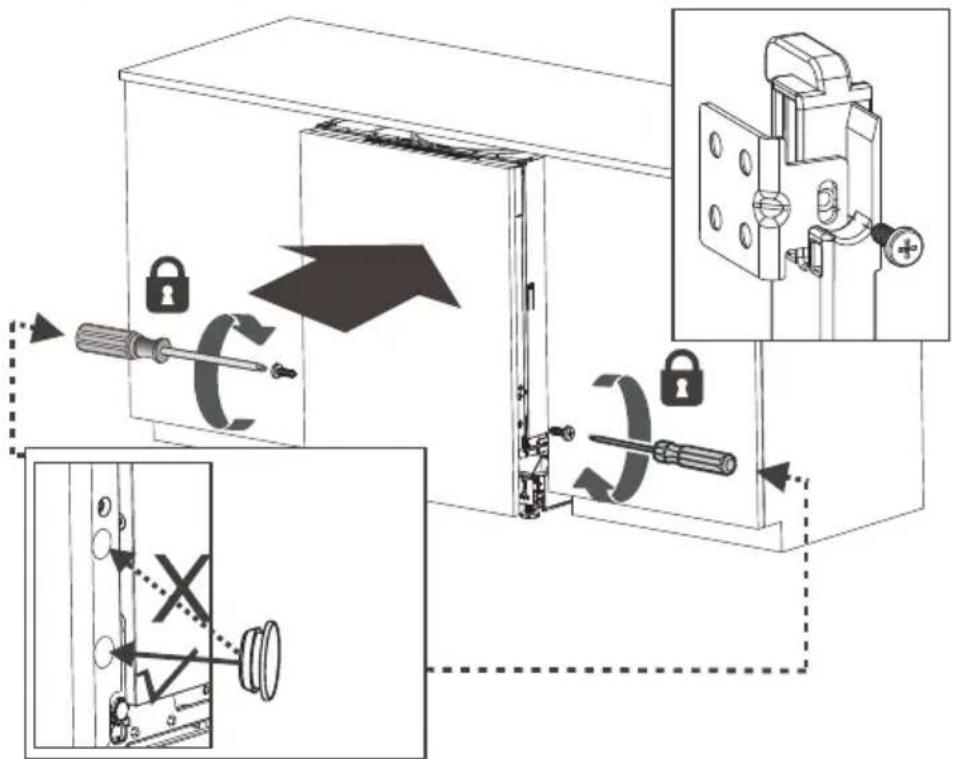

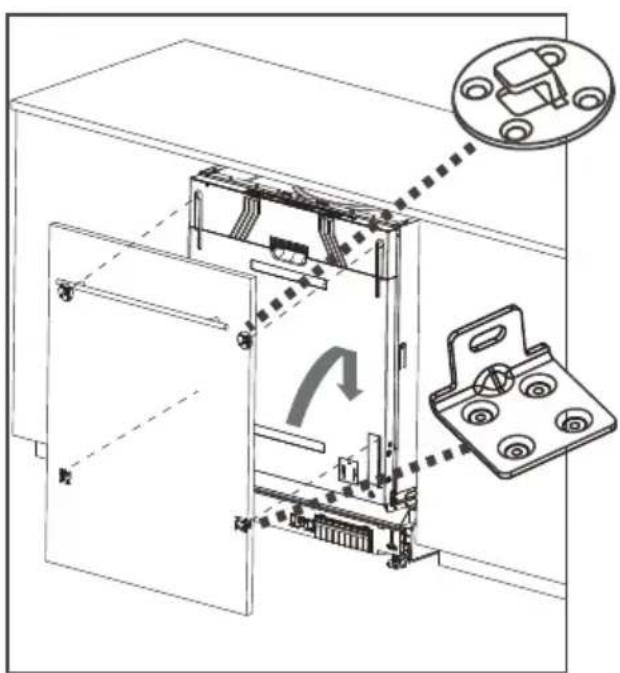

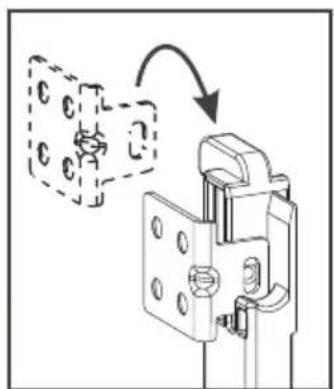

1) Instale el gancho en el panel de la puerta (ver imagen 4A);

2) Ubique el gancho en la ranura de la puerta exterior del lavavajillas (ver

3) Apriete los dos tornillos para fijar los ganchos inferiores en la puerta

exterior (ver imagen 4C);

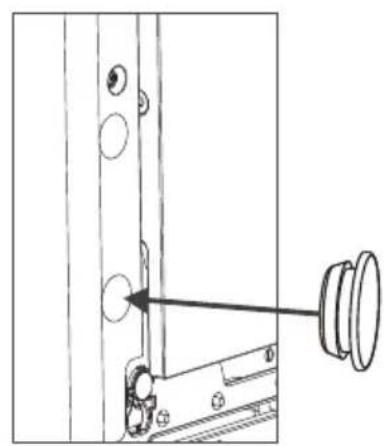

4) Instale las cubiertas de goma en los agujeros de los tornillos.ES

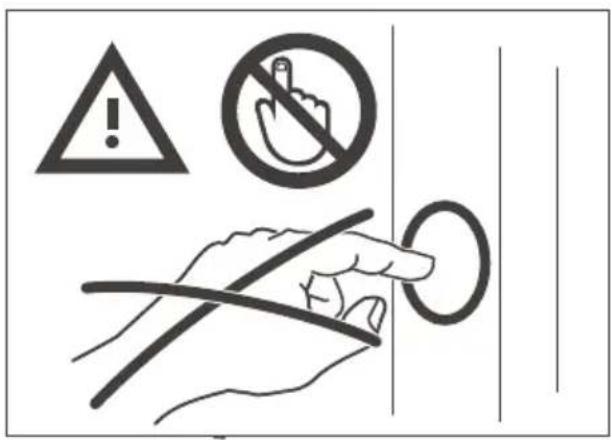

NOTA: Recuerde instalar la cubierta de goma en los agujeros de los tornillos después de apretar los tornillos. Por favor, NO ponga los dedos en los agujeros de los tornillos. Por favor, NO deje los agujeros de los tornillos sin cubrir y recuerde instalar las cubiertas de goma.A

Consulte los pasos de instalación especificados en la instalación. Consulte los pasos de instalación especificados en los planos de instalación.

1. Fije la banda de condensación debajo de la superficie de trabajo del

armario. Asegúrese de que la banda de condensación esté alineada con el borde de la superficie de trabajo. (Paso 2)

2. Conecte la manguera de entrada al suministro de agua fría.

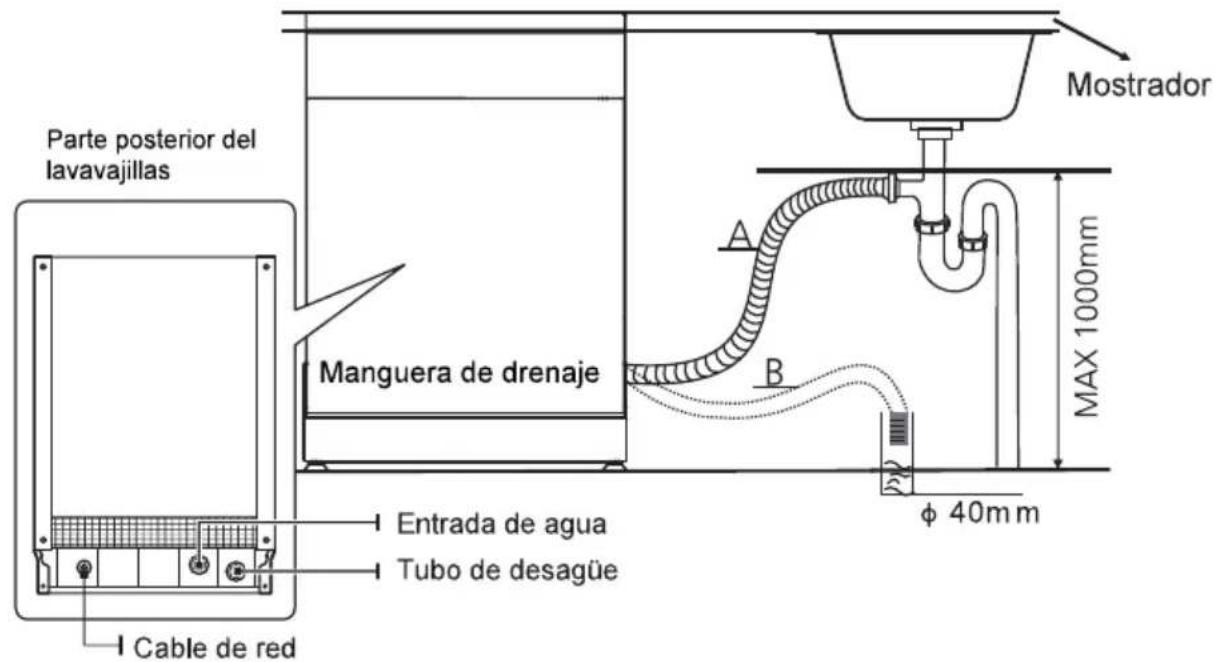

3. Conecte la manguera de drenaje.

4. Conecte el cable de alimentación.

5. Coloque el lavavajillas en su lugar.

6. Nivele el lavavajillas. La comida trasera se puede ajustar desde la parte

frontal del lavavajillas girando el tornillo Philips en el medio de la base del lavavajillas con un tornillo Philips. Para ajustar las patas delanteras, use un destornillador plano y gire las patas delanteras hasta que el lavavajillas esté nivelado. (Paso 5 al paso 6)

7. Instale la puerta del mueble en la puerta exterior del lavavajillas. (Paso 7

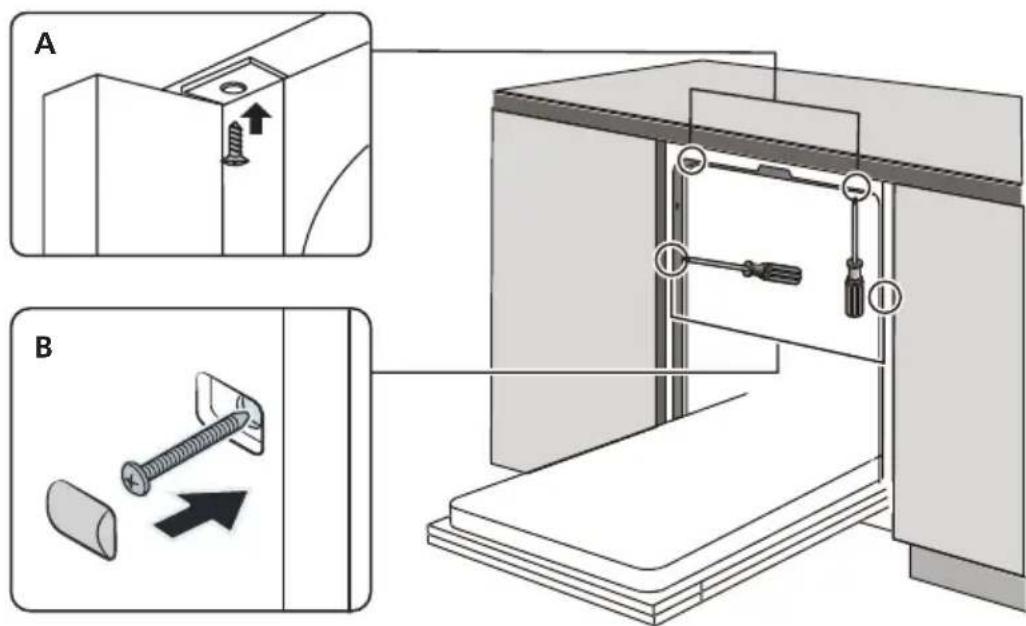

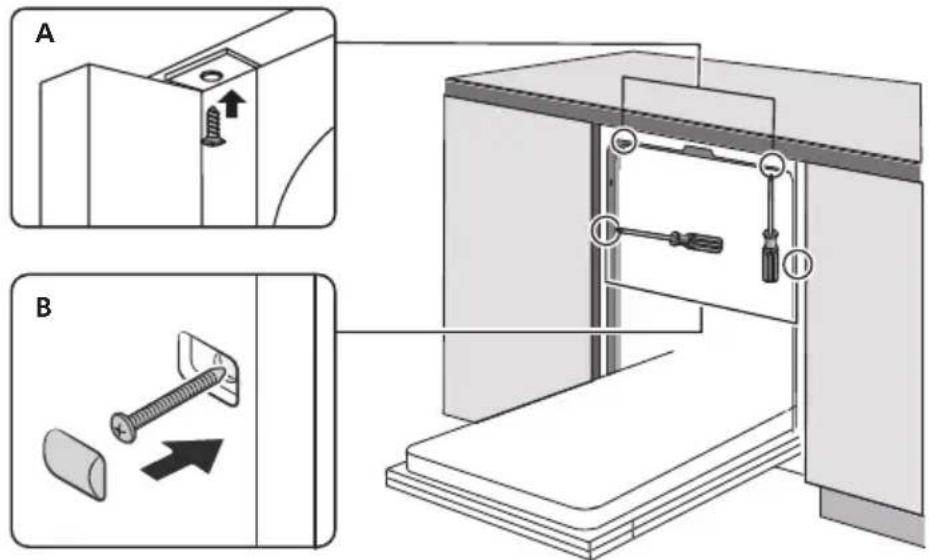

8. El lavavajillas debe estar asegurado en su lugar. Hay dos maneras de

hacer esto: A. Superficie de trabajo normal: coloque el gancho de instalación en la ranura del plano lateral y fíjelo a la superficie de trabajo con los tornillos para madera. B. Parte superior de trabajo de mármol o granito: Fije el lado con Tornillo.

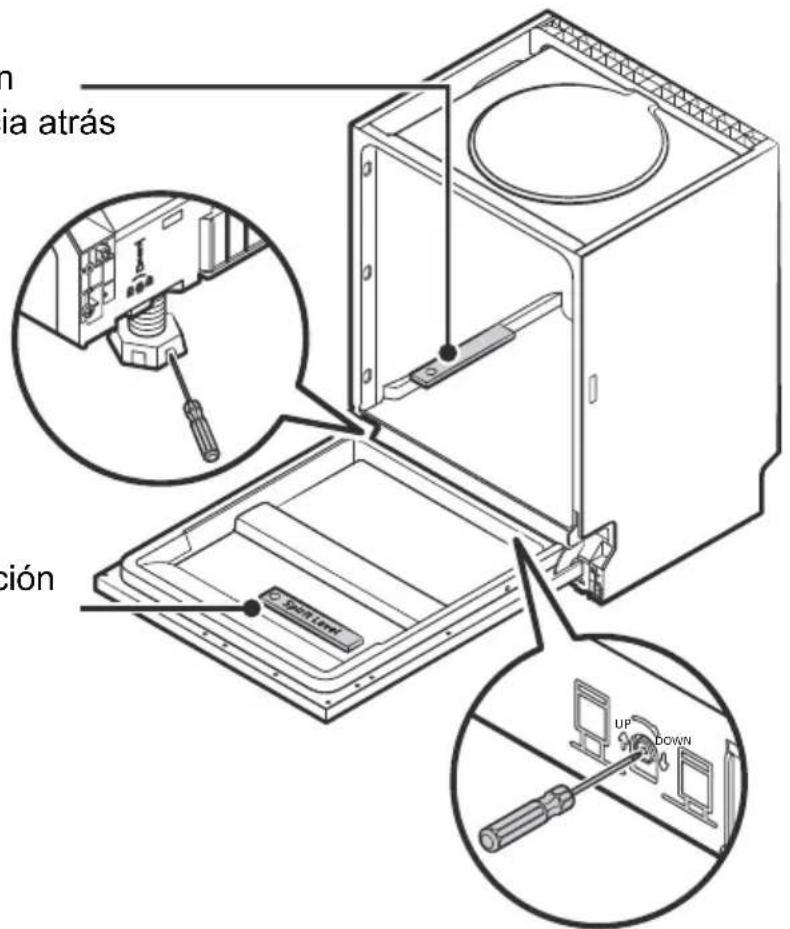

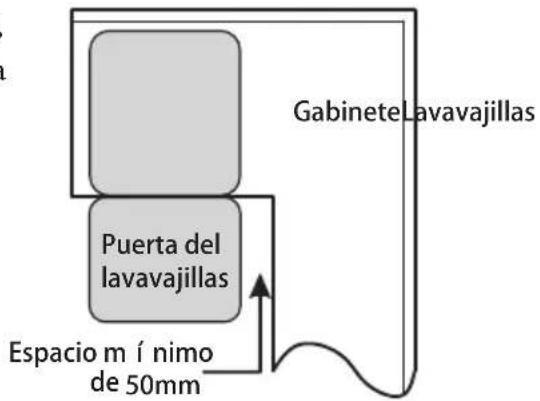

Paso 3. Pasos de instalación del lavaplatos 23UP DOWN NOTA: Paso 4. Nivelación del lavavajillas

El lavaplatos debe estar nivelado para el correcto funcionamiento del estante para platos y el rendimiento del lavado.

1. Coloque un nivel de burbuja en la puerta y en el riel dentro de la bañera

como se muestra para verificar que el lavavajillas esté nivelado.

2. Nivele el lavavajillas ajustando las tres patas niveladoras individualmente.

3. Cuando nivele el lavavajillas, preste atención para no dejar que el

lavavajillas se vuelque. Nivel de verificación desde el frente hacia atrás Nivel de verificación un lado a otro

La altura máxima de ajuste de los pies es de 50 mm. 24ES 25ES 26ES 27ES

ADVERTENCIA Disponibilidad de recambios La auto reparación o la reparación por personas ajenas al servicio técnico oficial puede causar riesgos para su seguridad y conlleva la pérdida de garantía. Siete años después de la puesta en el mercado de la última unidad del modelo: Motor, bomba de circulación y drenaje, calentadores y elementos calefactores, incluidos bombas de calor (por separado o agrupadas), tuberías y equipos relacionados, incluidos todas las mangueras, válvulas, filtros y topes de agua, partes estructurales e interiores relacionadas con conjuntos de puertas (por separado o agrupados), placas de circuito impreso, pantallas, presostatos, termostatos y sensores, software y firmware incluido el software de reinicio. Diez años después de la puesta en el mercado de la última unidad del modelo: Bisagras y gomas de puerta, otras gomas, brazos rociadores, filtros de drenaje, rejillas interiores y periféricos de plástico como cestas y tapas.ES Tazas Platillos Cristales Tazas Ollas pequeña

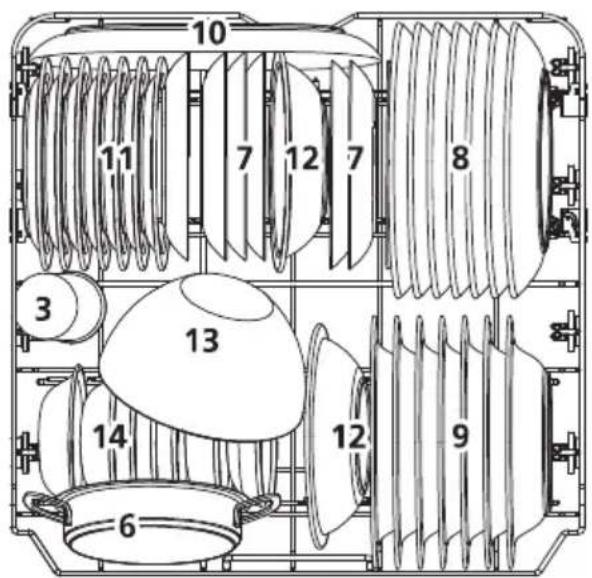

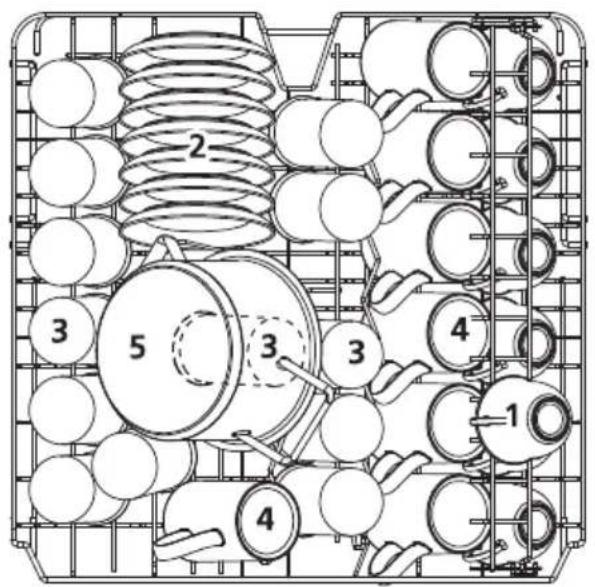

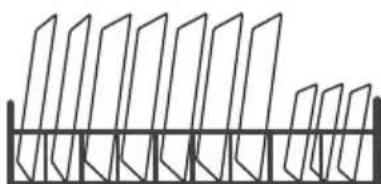

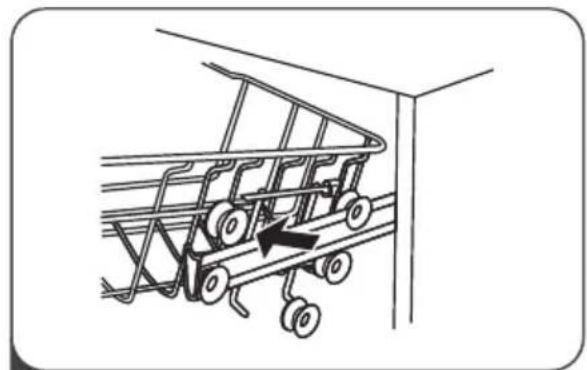

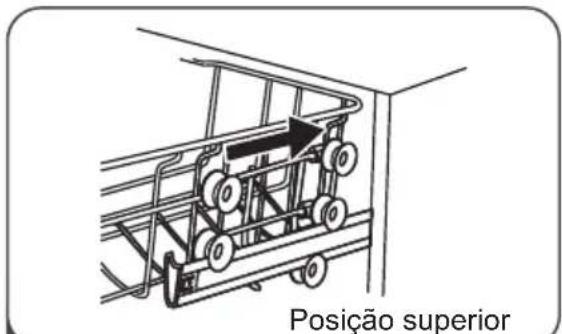

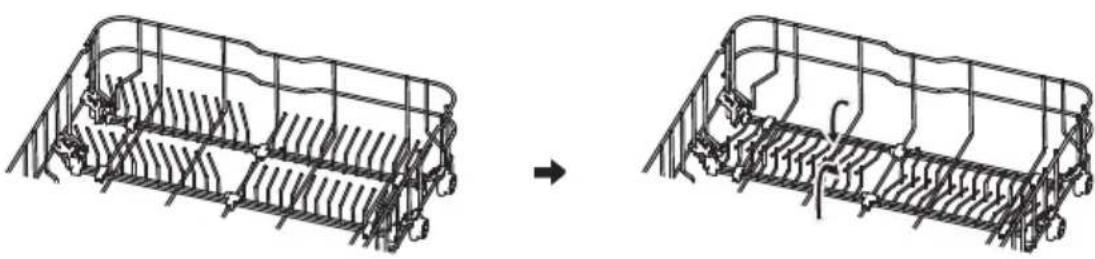

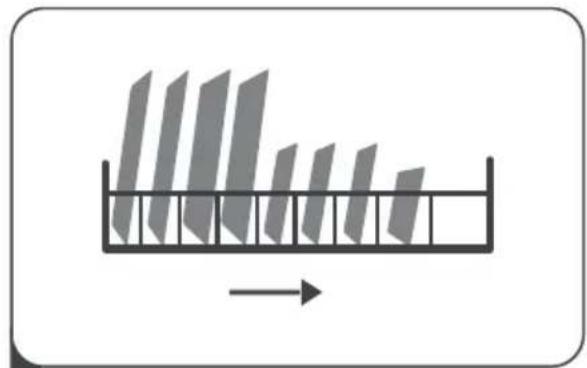

Platos de postre Platos de la cena Platos de sopa Plato fondo Platos de postre de melamina Tazón de melamina Tazones de cristal Tazones de postre 29Max

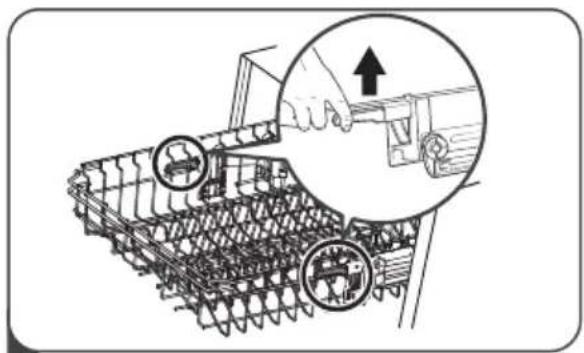

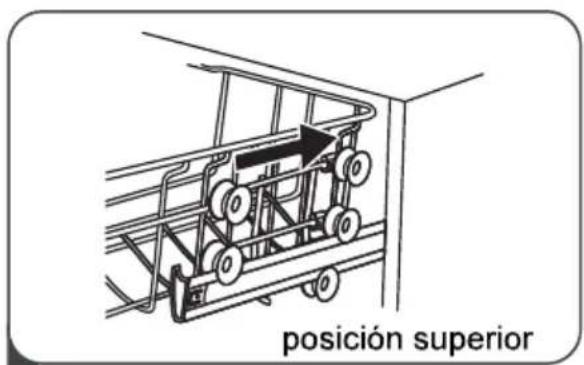

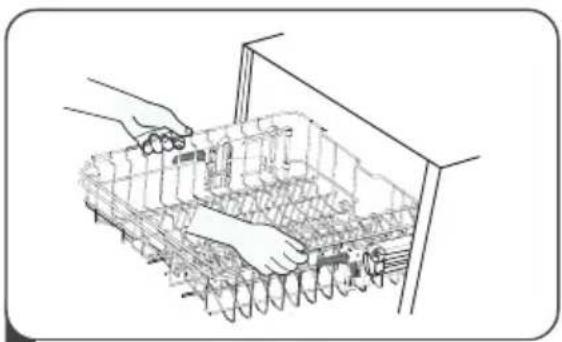

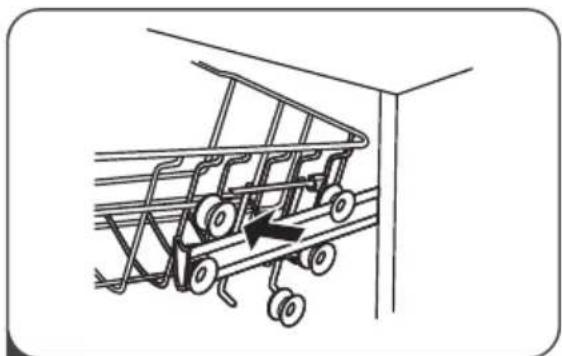

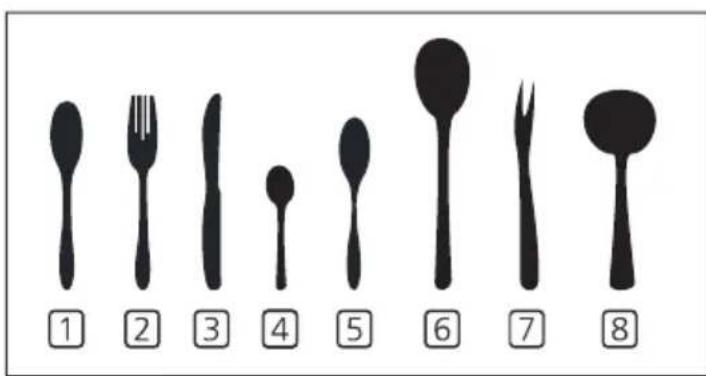

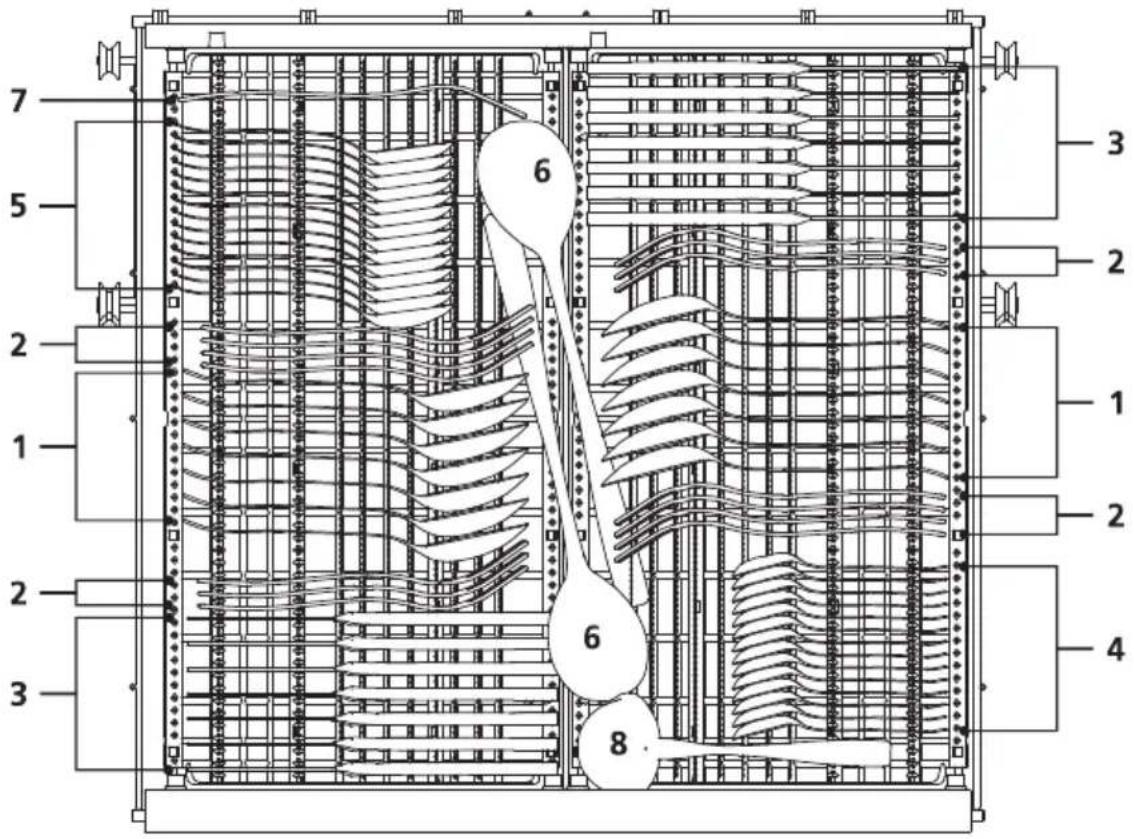

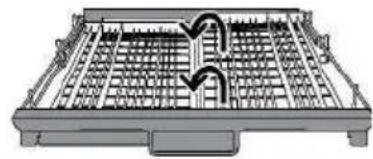

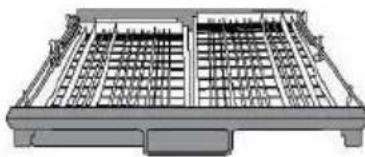

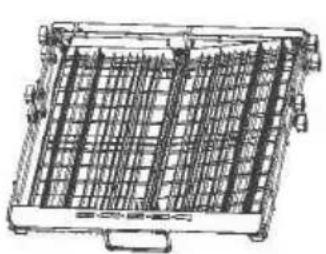

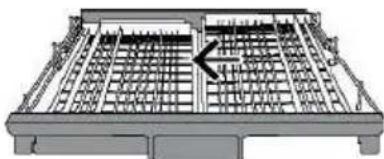

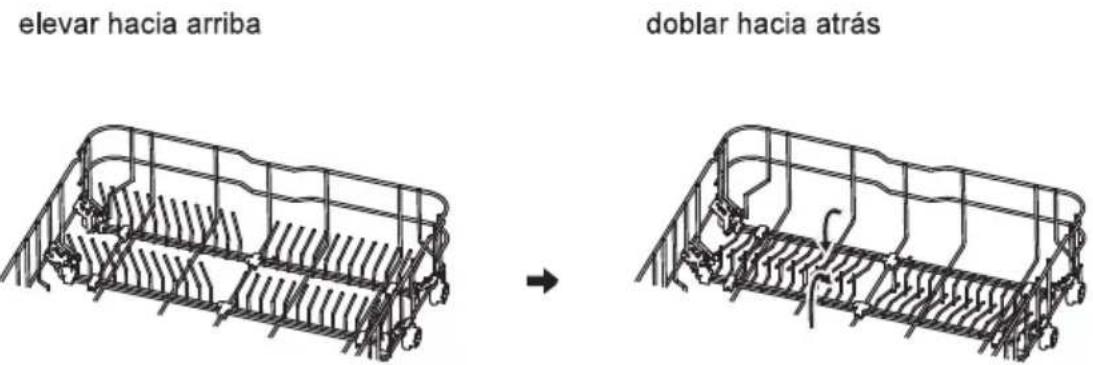

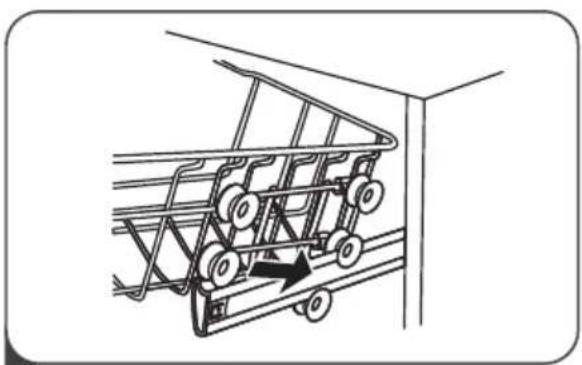

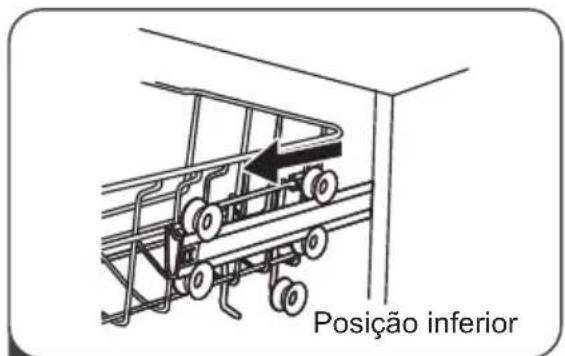

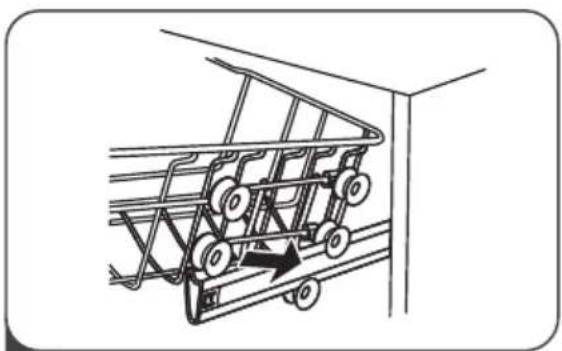

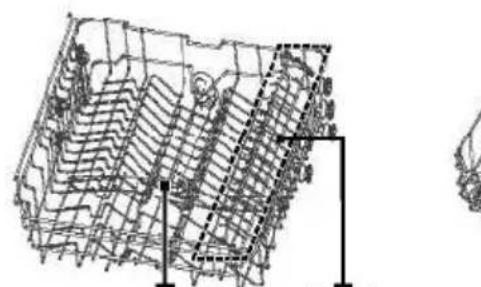

3.Bandeja para cubiertosLevante la cesta derecha; las cestas izquierda y derecha son planas. Desplace la cesta derecha desde la derecha hacia la izquierda; ambas cestas quedarán superpuestas. Retire la cesta derecha de la bandeja; quedará solamente la cesta izquierda. Consejos de uso de la bandeja para

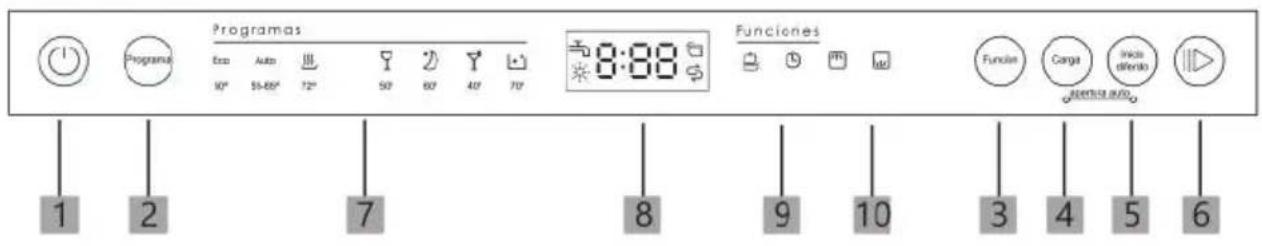

31ESESES Encendido Pulse este botón para encender el lavavajillas. Programa Presione este botón para seleccionar una programa de lavado. Función Presione este botón para seleccionar una función de lavado. Carga Presione este botón para seleccionar la carga de la cesta superior o inferior. Inicio diferido Presione el botón de retardo para aumentar el tiempo de inicio del retardo (hasta 24 horas). Después de establecer el tiempo de retardo, cierre la puerta para comenzar. Inicio Presione el botón para iniciar un programa de lavado. Pantalla Indicador

Programa ECO Es el programa estándar adecuado para cargas con una suciedad normal, como ollas, platos, vasos y sartenes ligeramente sucias. Auto Este programa se ajusta automáticamente según la turbidez del agua. Es adecuado para todo tipo de vajilla. Hygiene Para desinfectar los utensilios de mesa y la cristalería. La temperatura de lavado es de 72℃.. Cristal Para vajilla y cristalería ligeramente sucias.. Apagado

Programa Silente Menor ruido para lavar en la noche. Rápido Un lavado corto para platos ligeramente sucios. Limpieza cuba Para limpiar la tina del lavavajillas. Pantalla Llave de agua Si se enciende el indicador “ ”, significa que la llave de agua está cerrada. Abrillantador Si se enciende el indicador “ ”, significa que queda poco abrillantador y debe rellenarse el depósito. Sal Si se enciende el indicador “ ”, significa que queda poca sal y debe rellenarse el depósito. Puerta automática. La puerta del lavavajillas se abrirá automáticamente al final de un programa para mejorar el rendimiento de secado. Para activarlo, presione los botones de Carga y Retardo al mismo tiempo (se puede aplicar con los programas de lavado de ECO, Auto, Higiene, Silente, Cristal y Limpieza Cuba). Para mostrar el tiempo restante, la temperatura, el tiempo de retardo, los códigos de error, etc. Función Lavado intenso Para lavar platos muy sucios y sucios. (Solo se puede aplicar con los programas de lavado de ECO, Higiene, Silente, Cristal) Express Reduce el tiempo del programa. (Solo se puede aplicar con los programas de lavado de ECO, Higiene, Silente, Cristal) Indicador de Carga Solo cesta superior Cuando seleccionas Superior, solo se lavarán los platos en el estante superior. El sistema de pulverización de la cesta inferior no funcionará. Solo cesta inferior Cuando seleccionas Inferior, solo se lavarán los platos en el estante inferior. El sistema de pulverización de la cesta superior no funcionará.

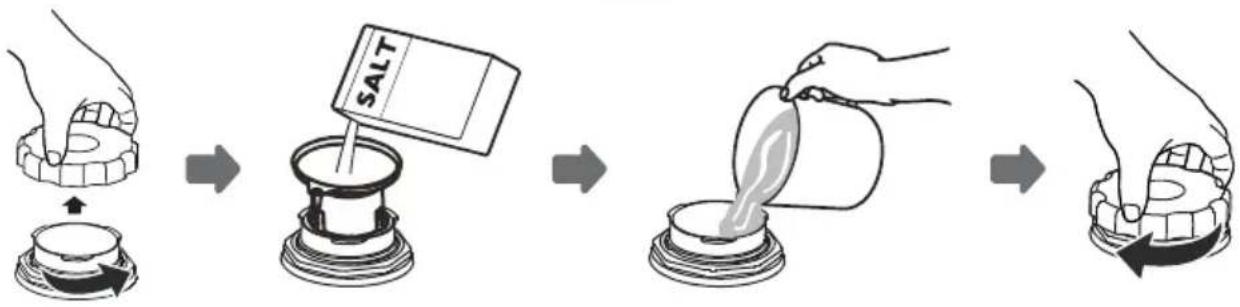

Nivel del ablandador del agua La regeneración se produce cada X secuencias del programa

Consumo de sal (gramo/ciclo) dH alemán

francés Clarke británico Mmol/l

0 - 5 0 - 9 0 - 6 0 - 0,94 H1 Sin regeneración 0

1) Cada ciclo con una operación de regeneración consume 2,0 litros de agua

adicionales, el consumo de energía aumenta 0,02 kWh y el programa se alarga 4 minutos.

1. Abra la puerta, encienda el electrodoméstico;

2. Dentro de los 60 segundos después de encender el electrodoméstico,

presione el botón de Programa durante más de 5 segundos para ingresar al modo de configuración del ablandador de agua;

3. Presione el botón de Programa nuevamente para seleccionar el nivel de sal

(el nivel de sal sigue la siguiente secuencia: H3-> H4-> H5-> H6-> H1-> H2-> H3);

4. Presione el botón de Encendido/Apagado para completar la configuración.ESES

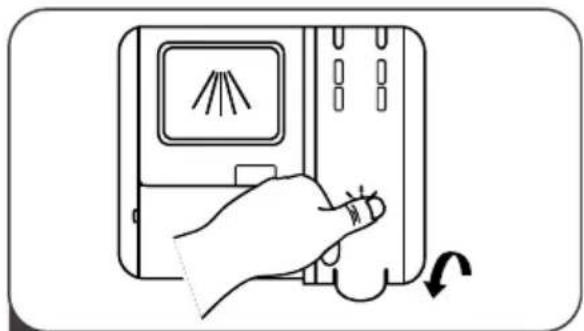

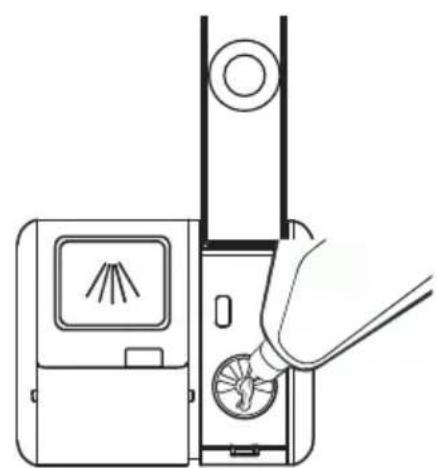

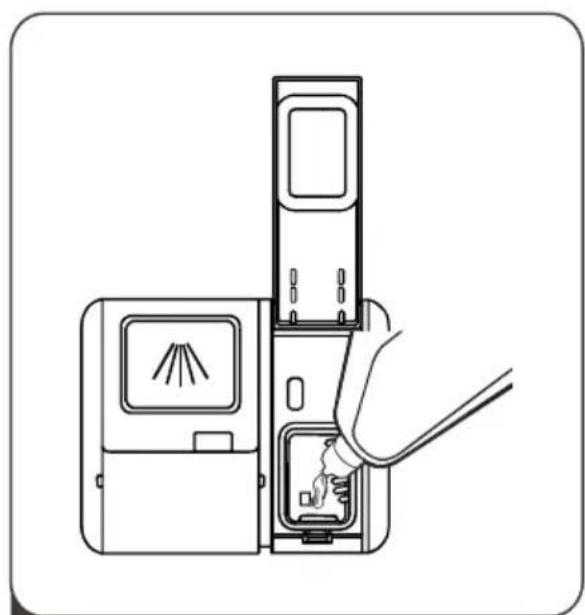

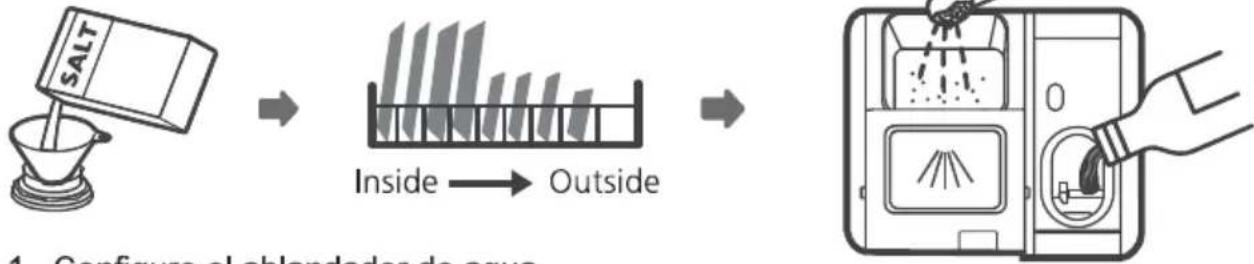

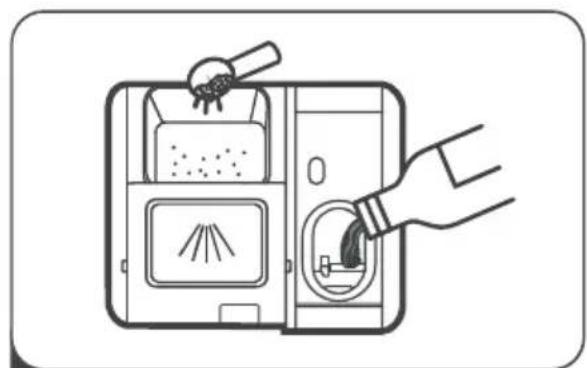

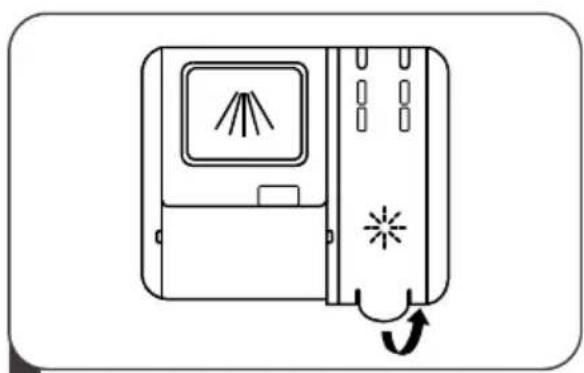

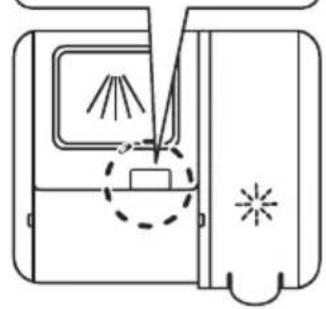

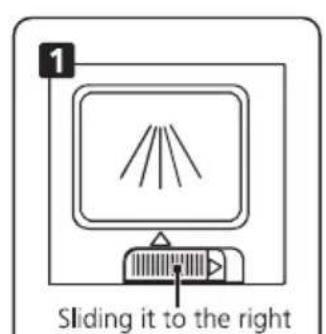

¡ESESAjuste del depósito de abrillantador Para lograr un mejor rendimiento de secado con poco abrillantador, el lavavajillas está diseñado para que el usuario pueda ajustar el consumo. Siga los siguientes pasos: Retire la tapa del depósito de abrillantador tirando del asa Vierta el abrillantador en el dispensador, teniendo cuidado de que no rebose Finalmente, cierre la tapa

1. Abra la puerta y encienda el lavavajillas;

2. Dentro de los 60 segundos posteriores a encender el electrodoméstico,

presione el botón de Programa durante más de 5 segundos, y luego presione el botón de Retraso para ingresar al modelo de configuración (el indicador de ayuda para enjuague parpadeará);

3. Presione el botón de Programa para seleccionar los niveles de consumo.

Se cambiará en la siguiente secuencia: d3-> d4-> d5-> d1-> d2-> d3. (Cuanto mayor sea el número, más ayuda para enjuague se consumirá);

4. Presione el botón de Encendido para completar la configuración.ESES

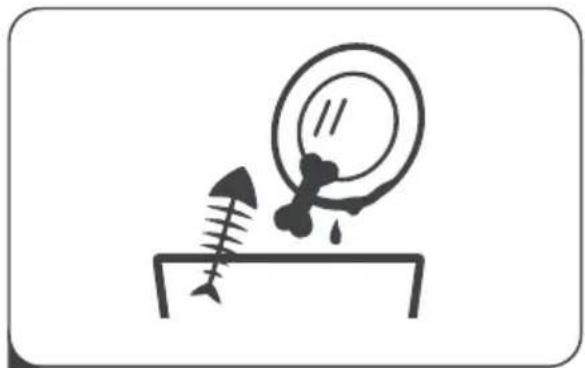

1. El preaclarado de la vajilla ocasiona un mayor consumo de agua y energía, y no se recomienda. 2. El lavado de la vajilla en un lavavajillas doméstico consume normalmente menos energía y agua en la fase de uso que el lavado de platos a mano cuando el lavavajillas doméstico se utiliza de acuerdo con las instrucciones. Ahorro de energía

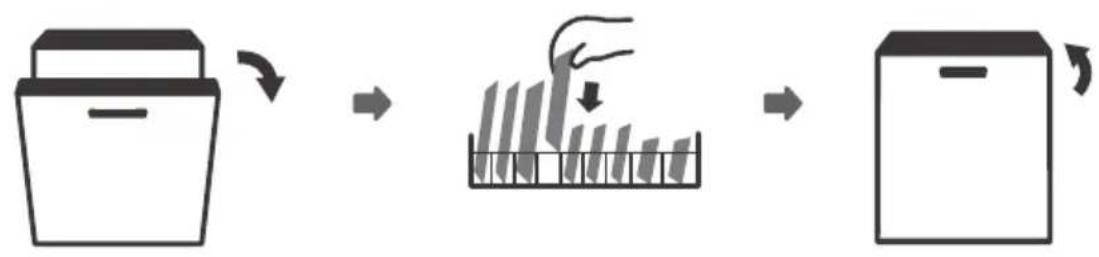

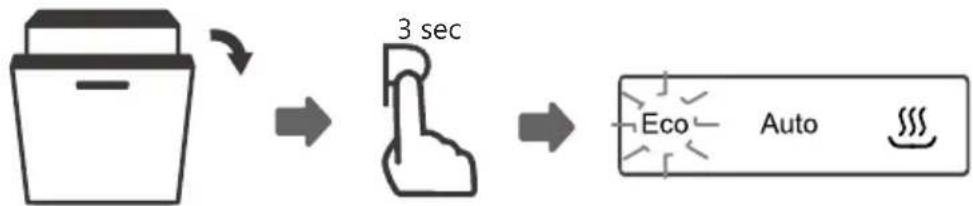

1. Abra la puerta un poco para detener el lavavajillas. Después de que el

brazo rociador se detenga, abra completamente la puerta;

2. Presione el botón de Programa durante más de 3 segundos para ingresar al

3. Puede cambiar el programa de lavado presionando el botón

correspondiente. 3 secES Apertura automática Después del lavado, la puerta se abrirá automáticamente de secado. para lograr un mejor efecto Nota: La puerta del lavavajillas no debe estar bloqueada cuando automáticamente. Esto puede dañar el funcionamiento de la cerradura de lase configure para abrirse puerta.1. Abra la puerta un poco para detener el lavavajillas;

2. Después de que el brazo rociador deje de funcionar, abra completamente

la puerta; 3. Coloque la vajilla en el lavavajillas;

4. Cierre la puerta, el lavavajillas continuará funcionando en 10 segundos.ES

Códigos Significado Posibles causas

Se agotó el tiempo dellenado de agua El lavavajillas ha detectadoque el agua no se ha calentado

tiempo asignado.Elemento calefactor o sensor del termostatono funciona correctamenteError del sistema de suministro de agua.Verifique que el suministro de agua y presión esté abierto y correcto.

Lavavajillas ha detectado unsobrellenado de agua. Espuma detergente excesiva o sensor de nivel defectuoso o atascado. Compruebe hay fugas de agua en la base del lavavajillas. Fallo de comunicación entre la placa de circuito principal y la placa de circuito de la pantalla display Abra el circuito o interrumpa el cableado para la comunicación

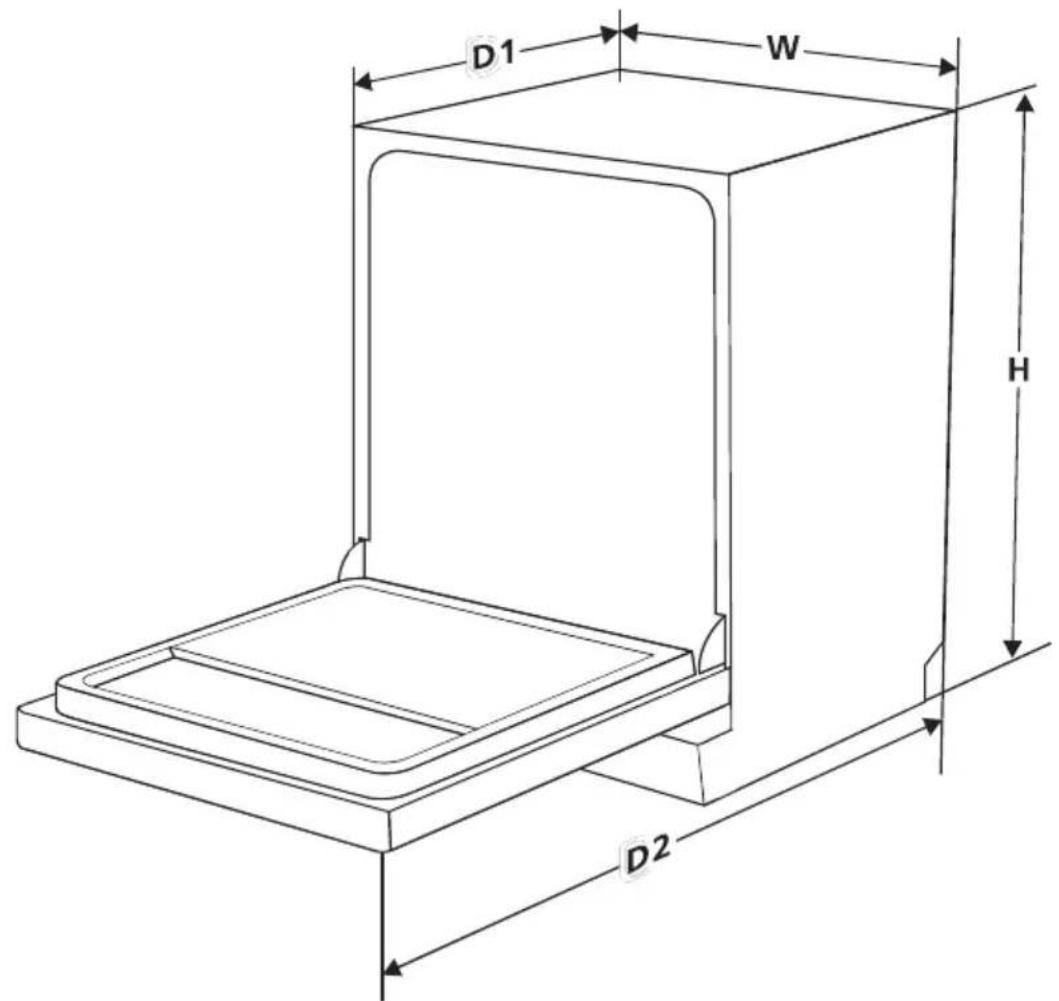

Fallo en la orientaciónde la válvula distribuidora. Circuito abierto o roturade la válvula distribuidora. E8815 mm 8 mm59 550 mm (con la puerta cerrada) 1150 mm (con la puerta abierta 90°)

ESProveedor: Dirección de Proveedor: Modelo: Ficha de producto: Duración mínima de la garantía ofrecida por el proveedor (b):Informacion adicional (EN60436)

) para o programa ecológico.
