MANUAL DE USUARIO L41 EDESA

Manual de instrucciones de uso y mantenimiento

Indice de materias

El fabricante piensa en usted 5

Familiarizarse con su lavadora.... 5

Advertencias previas 5

Instalación 5

Tabla de características 5

Seguro de Transporte.... 5

Descripción de la lavadora 5

Panel de mandos.... 5

Utilización de mandos de selección .... 5

Mando selector de programas.... 5

Mando selector de temperatura 6

Mando selector de tiempo de secado.... 6

Utilización de teclas 6

Tecla de marcha/paro....6

Teclas de funciones adicionales 6

Puesta en marcha 7

Introducción de la ropa en el tambor....7

Introducción de detergentes y aditivos.... 8

Selección del programa de lavado....9

Tablas de programas....9

Guía de programas.... 10-11

Limpieza previa 12

Limpieza y cuidados particulares.... 12

Consejos prácticos para optimizar el lavado 12

Consejos generales 14

Guía para la solución de problemas.... 15

Instrucciones para el secado.... 15

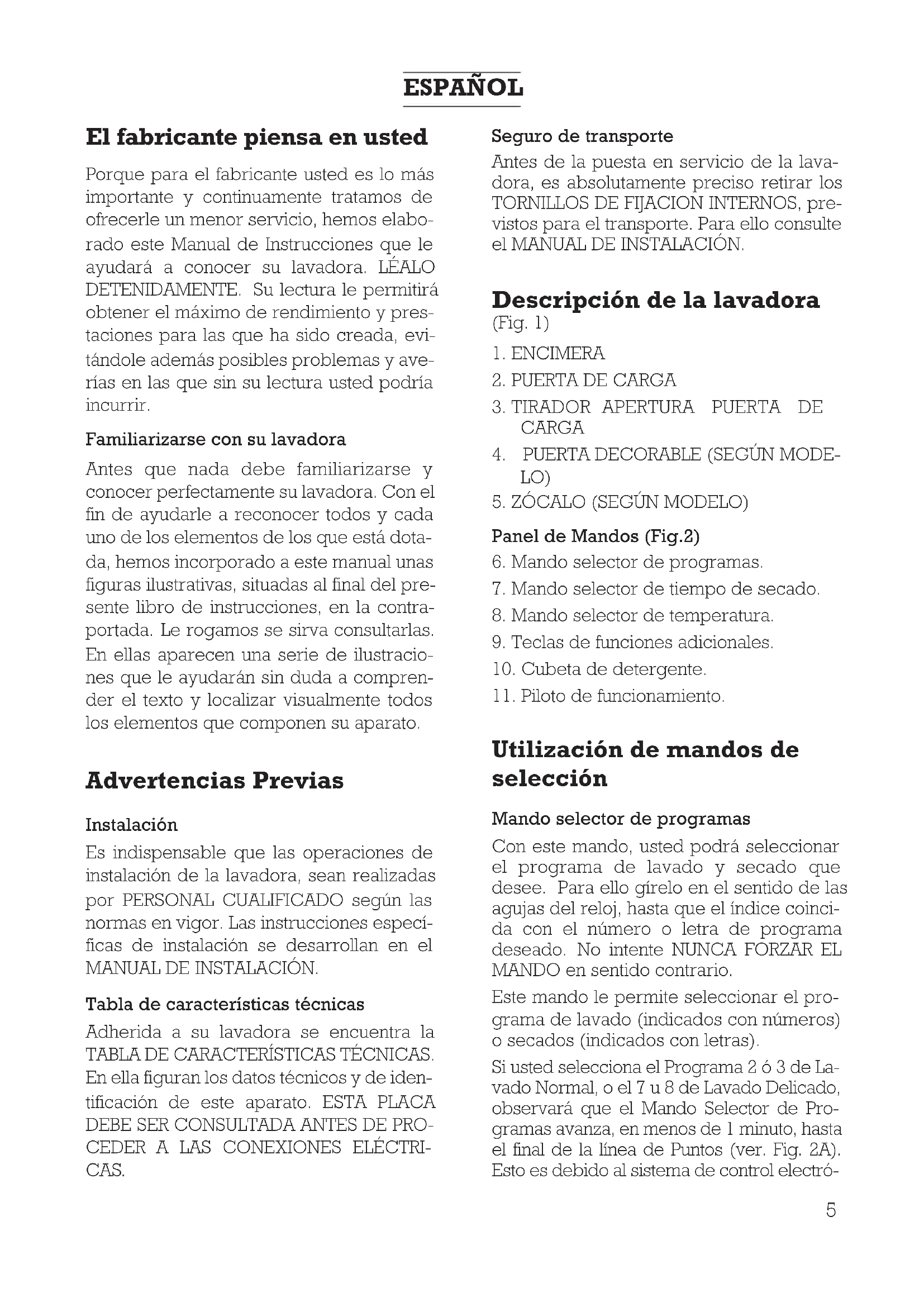

El fabricante piensa en usted

Porque para el fabricante usted es lo más importante y continuamente tratamos de ofrecerle un menor servicio, hemos elaborado este Manual de Instrucciones que le ayudará a conocer su lavadora. LÉALO DETENIDAMENTE. Su lectura le permitirá obtener el máximo de rendimiento y prestaciones para las que ha sido creada, evitándole además posibles problemas y averías en las que sin su lectura usted podría incurrir.

Familiarizarse con su lavadora

Antes que nada debe familiarizarse y conocer perfectamente su lavadora. Con el fin de ayudarle a reconocer todos y cada uno de los elementos de los que está dotada, hemos incorporado a este manual unas figuras ilustrativas, situadas al final del presente libro de instrucciones, en la contraportada. Le rogamos se sirva consultarlas. En ellas aparecen una serie de ilustraciones que le ayudarán sin duda a comprender el texto y localizar visualmente todos los elementos que componen su aparato.

Advertencias Previas

Instalación

Es indispensable que las operaciones de instalación de la lavadora, sean realizadas por PERSONAL CUALIFICADO según las normas en vigor. Las instrucciones específicas de instalación se desarrollan en el MANUAL DE INSTALACIÓN.

Tabla de características técnicas

Adherida a su lavadora se encuentra la TABLA DE CARACTERÍSTICAS TÉCNICAS. En ella figuran los datos técnicos y de identificación de este aparato. ESTA PLACA DEBE SER CONSULTADA ANTES DE PROCEDER A LAS CONEXIONES ELÉCTRICAS.

Seguro de transporte

Antes de la puesta en servicio de la lavadora, es absolutamente preciso retirar los TORNILLOS DE FIJACION INTERNOS, previstos para el transporte. Para ello consulte el MANUAL DE INSTALACIÓN.

Descripción de la lavadora

(Fig. 1)

1. ENCIMERA
2. PUERTA DE CARGA
3. TIRADOR APERTURA PUERTA DE CARGA
4. PUERTA DECORABLE (SEGÚN MODELO)
5. ZÓCALO (SEGÚN MODELO)

Panel de Mandos (Fig.2)

1. Mando selector de programas.
2. Mando selector de tiempo de secado.
3. Mando selector de temperatura.
4. Teclas de funciones adicionales.
5. Cubeta de detergente.
6. Piloto de funcionamiento.

Utilización de mandos de selección

Mando selector de programas

Con este mando, usted podrá seleccionar el programa de lavado y secado que desee. Para ello gírelo en el sentido de las agujas del reloj, hasta que el índice coincida con el número o letra de programa deseado. No intente NUNCA FORZAR EL MANDO en sentido contrario.

Este mando le permite seleccionar el programa de lavado (indicados con números) o secados (indicados con letras).

Si usted selecciona el Programa 2 ó 3 de Lavado Normal, o el 7 u 8 de Lavado Delicado, observará que el Mando Selector de Programas avanza, en menos de 1 minuto, hasta el final de la línea de Puntos (ver. Fig. 2A). Esto es debido al sistema de control electró-

nico de avance del Programa que dispone la Lavadora, lo que posibilita un mejor aprovechamiento del Detergente así como un consumo optimizado de agua y energía, en función de la cantidad de ropa a lavar. Dispone de un secado normal y un secado delicado indicados con las letras S y D respectivamente.

El final del programa de lavado se produce cuando el mando selector de programas se encuentre en una de las posiciones indicadas con el símbolo (Fig. 2A).

Mando selector de temperaturas

Con este mando, podrá seleccionar la temperatura de lavado que usted desee. Para ello gírelo suavemente hasta que el número correspondiente a la temperatura elegida coincida con la señal.

Si desea lavar sin ningún calentamiento del agua, haga coincidir la señal de frío * con el indicador.

Mando selector de tiempo de secado

Con este mando, usted podrá seleccionar el tiempo de secado que estime necesario para su ropa. Para ello, gírelo suavemente en el sentido de las agujas del reloj, hasta que el número de minutos elegido coincida con la señal impresa en el portaman-dos. Los tiempos indicados son en minutos.

El final del programa de secado se produce cuando el mando selector de tiempo secado (7) se encuentre en la posición de STOP. Si en este mando tenemos seleccionado un tiempo, después de realizar cualquier programa de lavado realizará un secado. Si no desea realizar secados este mando debe estar siempre en la posición de STOP.

Utilización de teclas

Tecla de marcha/paro

I

Si el programa se desarrolla sin interrupción, la puerta de carga estará en disposición de ser abierta una vez haya finalizado el programa y haya transcurrido el tiempo necesario para que el Dispositivo de Seguridad de Bloqueo de Puerta que lleva incorporado la lavadora se libere (aprox. 2 minutos).

Durante el funcionamiento de la lavadora, el ciclo de lavado y secado puede ser interrumpido accionando el pulsador a su posición de paro, apagándose el Piloto de funcionamiento (11).

Retornado el pulsador a la posición de marcha, el programa se reanuda desde la misma fase del ciclo en que se detuvo. Si usted realiza esta operación con el fin de añadir o retirar alguna prenda asegúrese de que el nivel de agua no supera el de desbordamiento de la puerta y de que la temperatura en el interior no sea elevada; tenga en cuenta que a pesar de apagarse el piloto, será necesario esperar el tiempo indicado para permitir el desbloqueo de la seguridad de la puerta.

Teclas de funciones adicionales

Estas teclas, le ofrecen la posibilidad de incorporar a cualquier programa de lava-do previamente seleccionado, una serie de funciones y prestaciones adicionales, que le permitirán ajustar el lavado de sus prendas a sus deseos y necesidades.

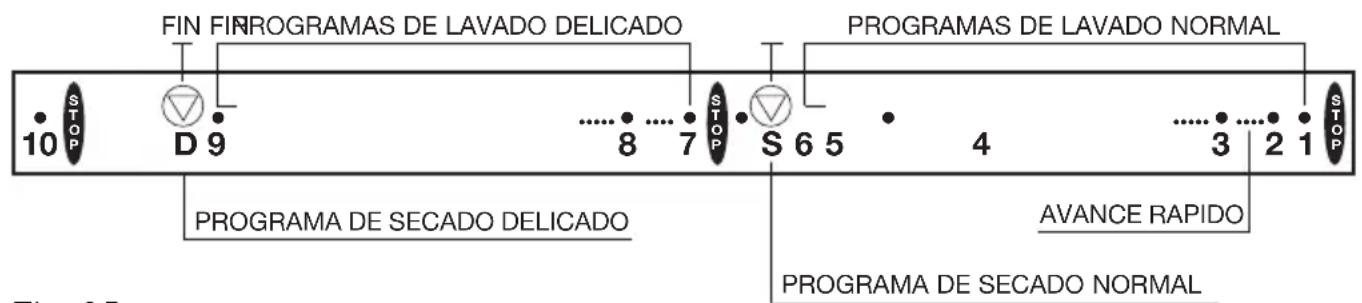

FIN FINPROGRAMAS DE LAVADO DELICADO PROGRAMAS DE LAVADO NORMAL 10 STOP D 9 ...... 8 ...... 7 STOP S 6 5 4 ...... 3 2 1 STOP PROGRAMA DE SECADO DELICADO AVANCE RAPIDO PROGRAMA DE SECADO NORMAL

Fig. 2A

ESPAÑOL

Las funciones se activan al pulsar la tecla correspondiente.

En función del modelo elegido, su lavadora dispondrá de alguna de las funciones que a continuación se detallan.

- Tecla de eliminación de centrifugado

Pulsando ésta tecla queda eliminada la fase de Centrifugado en cualquier Programa de lavado que se haya seleccionado, evitando la formación de arrugas en el lavado de tejidos especiales.

- Tecla selección de centrifugado

Pulsando la tecla le permite reducir la velocidad del centrífugado. Esta reducción está especialmente indicada a la hora de lavar ropa muy usada o con acabados particulares.

Si después del lavado se va a realizar un secado se debe tener en cuenta que el tiempo de este aumentará, subiendo el coste del mismo.

- Tecla antiarrugas

Pulsando esta tecla el programa se interrumpirá en el último aclarado, quedando la ropa flotando en agua dentro del tambor y evitando la formación de arrugas. En esta situación pulse nuevamente la tecla para finalizar el programa de solo desagüe para evitar el centrifugado.

Puesta en marcha

Con esta lavadora usted puede realizar un programa de lavado, un programa de secado o un programa de lavado seguido de un secado (secado encadenado).

A continuación se detalla cada uno de estos casos.

- Selección de un programa sólo de lavado

1. Seleccione el número del programa de lavado deseado con el mando selector de programas (6).

2. El mando selector de tiempo de seca-do (7) debe estar en la posición de STOP.

3. Seleccione la temperatura de lavado deseada con el mando selector de temperatura (8).
4. Si lo desea, con las teclas de funciones adicionales seleccione la opción oportuna.
5. Pulse la tecla de marcha.

- Selección de un programa de lavado seguido de un secado

Los pasos a seguir son los mismos que para seleccionar un programa de lavado, sólo que en el mando selector de tiempo de secado (7) hay que seleccionar el tiempo deseado.

- Selección de un programa sólo de secado

1. Seleccione la letra según el tipo de programa de secado deseado (S o D) con el mando selector de programas (6).
2. Seleccione con el mando selector de tiempo de secado (7) el tiempo de secado deseado.
3. Pulse la tecla de marcha.

Introducción de la ropa en el tambor

Apertura de la puerta de carga

Para abrir la puerta de carga del tambor, tire hacia fuera de la manecilla (Fig. 1, punto 3).

Carga de la ropa en el tambor

A la hora de introducir la ropa en el tambor, le recomendamos realizar las siguientes operaciones:

• Asegúrese de que todos los bolsillos están vacíos.
• Extienda y desdoble las prendas de ropa.
• Introduzca las prendas en el tambor de una en una, evitando que se engarcen unas con otras. Asegúrese de situar las

ESPAÑOL

piezas más pequeñas en el fondo del tambor.

• No las apriete.
• Tenga en cuenta el peso de carga de ropa recomendado en los diferentes programas.
• A la hora de lavar ropa de baño, procure no lavar únicamente toallas, introdúzcalas mezcladas con otras prendas.

Una vez introducida la ropa en el interior del tambor, cierre la puerta de carga presionando en ella hasta que note que está cerrada. Tenga cuidado de que ninguna prenda quede atrapada entre la puerta de carga y la junta de goma.

Introducción de detergentes y aditivos

Introduzca antes del comienzo del programa de lavado el detergente o aditivo en la cubeta de detergente (Fig.3). La cubeta de detergente de su lavadora dispone, según modelos, de tres o cuatro compartimentos marcados con los siguientes símbolos:

Compartimento: Enel se vierte el detergente para el PRELAVADO.

Compartimento: En él se vierte el detergente para el LAVADO.

Compartimento: En el se vierten, si se desea, los aditivos líquidos como aprestos, suavizantes, etc.

Compartimento: Excel se vierten, si se desea, los blanqueantes líquidos: lejía, etc.

Nota: El nivel del líquido no debe en ningún caso, superar la SEÑAL MAX (Fig.3)

Cubeta opcional

En esta lavadora Ud. también puede emplear detergentes líquidos, utilizando para ello la cubeta opcional que puede ser adquirida a través la RED DE ASISTENCIA TÉCNICA. La cubeta opcional, debe ser colocada en el COMPARTIMENTO de la cubeta de detergente (Fig. 3). Con respeto a la dosis, aténgase siempre a las instrucciones dadas por los fabricantes. En cualquier caso, el nivel de detergente nunca debe sobrepasar la señal MAX de referencia, grabada en la pared de la cubeta.

Detergente

Utilice únicamente detergentes que sean apropiados para lavar ropa en lavadora automática, detergentes de buena calidad que no produzcan espuma. Para el lavado de prendas de lana, utilice únicamente detergentes neutros.

Dosificación de detergente

Recuerde que la dosis de detergente a emplear depende siempre de:

• Cantidad de ropa a lavar
• Tipo de ropa a lavar
  – Suciedad de la ropa
• La dureza del agua

La utilización de mayor cantidad de la necesaria no ayuda a mejorar los resultados de lavado y además de suponer un perjuicio económico contribuye negativamente a la conservación del medio ambiente. En programas de lavado sin prelavado, son recomendables los detergentes que permiten su dosificación directamente en el interior del tambor. Le recomendamos, en todo caso, tener en cuenta las instrucciones del fabricante del detergente empleado.

La tabla que le ofrecemos a continuación puede servirle de orientación a la hora de dosificar el detergente en función de la dureza del agua y de la cantidad de ropa a lavar.

ESPAÑOL

	CARGA DE ROPA EN KG.
	5	3,5	2,5	1
Dureza del agua (Grds. franceses)	Dosis de detergente en gramos
Blanda (hasta 12)	90	80	65	55
Media (12/25)	125	115	90	75
Dura (25/37)	160	140	110	90
Muy dura (más de 37)	180	160	130	110
Las informaciones del grado de dureza del agua pueden solicitarse en las entidades locales competentes. Si se dispone de información en Grds. Alemanes el equivalente se obtendrá multiplicando éstos por 1.78.

Selección del programa de lavado

Vd. dispone de una LAVADORA MULTI- PROGRAMA que le permite adaptarse al lavado de todo tipo de ropa.

Para ello dispone de 2 tipos de PROGRAMAS:

1. PROGRAMAS NORMALES, indicado para lavar ropa resistente.
2. PROGRAMAS DELICADOS, indicado para lavar tejidos delicados.

Los sistemas de lavado incorporados a su lavadora son los indicados para lavar tanto prendas de algodón como sintéticas, así como prendas de lana, seda, y acrílicas.

Básicamente, los PROGRAMAS se diferencian unos de otros, por el ritmo de rotación del tambor, así como por la temperatura, tiempo de lavado y nivel de agua.

Por lo general, los Ciclos NORMALES son aptos par lavar tejidos resistentes como algodón, sintéticos resistentes, lino, etc.; mientras que los Ciclos DELICADOS, con ritmo más suave de movimiento del tambor, menor temperatura y mayores niveles de agua, están previstos para lavar sintéticos, lana, seda, etc.

Los modelos que disponen de mando de selección de temperatura de lavado disponen de regulación automática de carga variable de forma que los consumos de agua y energía se ajustan de forma automática a la cantidad de ropa a lavar.

Tablas de programas

A continuación le ofrecemos una detallada TABLA DE PROGRAMAS. Consúltela, en ella se encuentran todos los datos relativos a los diferentes tipos de programas de lavado que le ofrece su lavadora.

De forma abreviada dicha tabla se encuentra, según modelos, representada en el panel frontal de la cubeta de detergentes o bien en una tarjeta accesible en el interior de la misma.

Le recordamos que además de los programas de lavado que se citan a continuación, su lavadora dispone de dos tipos de programas de secado.

Programa S: SECADO NORMAL

Programa D: SECADO DELICADO

Guía de programas
Programa de lavados normales:
Carga máxima aconsejable: 5,0 Kg.

Posición programa	DESCRIPCIÓN DEL PROGRAMA	Rango de temperaturas aconsejadas	Compartimentos de productos de lavado	Símbolos de la ropa	Grado de suciedad y blanco/color	Duración estimada (minutos)	kWh litros
1	Prelavado, seguido de lavado, aclarados, absorción automática de aditivos si se desean y centrifugado final.	90-70°C			Muy sucio Blanco	115-135	1.20-1.7553
		60-50°C			Muy sucio Colores resistentes	115-130	0.90-1.0553
		40-Frío			Muy sucio Colores delicados	95-115	0.15-0.6053
2	Lavado, aclarados, absorción automática de aditivos si se desean y centrifugado final.	90-70°C			Sucio Blanco	110-130	1.20-1.7553
		60-50°C			Muy sucio Colores resistentes	120-135	0.90-1.0553
		40-Frío			Poco sucio Colores delicados	95-120	0.15-0.6053
3	Lavado corto, aclarados, absorción automática de aditivos si se desean y centrifugado final (carga máxima aconsejable: 2,5 kg.).	40-Frío			Poco sucio Colores delicados	40-45	0.15-0.3035
4	Aclarados con absorción automática de aditivos y centrifugado final.				Tejidos resistentes.	35	0.0540
5	Aclarados con absorción automática de suavizante y centrifugado final.				Tejidos resistentes.	10	0.0515
6	Vaciado y centrifugado largo. Tejidos resistentes.					8	0.050

Programa de lavados delicados:
Tejidos delicados sintéticos, mixtos, etc.
Carga máxima aconsejable: 2,5 Kg.

Posición programa	DESCRIPCIÓN DEL PROGRAMA	Rango de temperaturas aconsejadas	Compartimentos de productos de lavado	Símbolos de la ropa	Grado de suciedad y blanco/color	Duración estimada (minutos)	kWh litros
7	Lavado, aclarados, absorción automática de aditivos si se desean y centrifugado final.	60-50°C			Sucio Blanco	60-65	0.50 - 0.7048
		40-Frío			Poco sucio Colores delicados	55-60	0.10 - 0.4048
9	Vaciado y centrifugado suave.				Tejidos delicados.	5	0.050

Programa de lavado lana:
Tejidos de lana
Carga máxima aconsejable: 1,0 Kg.

Posición programa	DESCRIPCIÓN DEL PROGRAMA	Rango de temperaturas aconsejadas	Compartimentos de productos de lavado	Símbolos de la ropa	Grado de suciedad y blanco/color	Duración estimada (minutos)	kWh litros
8	Lavado, aclarados, absorción automática de aditivos si se desean y centrifugado final.	40-Frío			Poco sucioColores delicados	30-45	0.05 - 0.5052

10

Vaciado sin centrifugado.

2

00

ESPAÑOL

Limpieza previa

Con el fin de evacuar y limpiar el interior de la lavadora, de los posibles restos de materiales lubricantes y de agua de ensayo, es conveniente que antes de usar por primera vez su lavadora con ropa realice una limpieza previa de la misma. Para ello realice las siguientes operaciones:

• Desagüe los restos de agua (Programa 13).
• Introduzca una dosis de detergente en el COMPARTIMENTO de la CUBE-TA DE DETERGENTE.
• Seleccione con el mando selector de programas (6) el PROGRAMA DE LAVA-DO número 2 (90°C sin prelavado).
• Ponga en funcionamiento la lavadora.
• Espere hasta que finalice el PROGRAMA.

Limpieza y cuidados particulares (Fig. 6)

Su lavadora posee una bomba autolimpiante y por lo tanto no necesita operaciones de limpieza y mantenimiento. Sin embargo, puede suceder que determinados objetos caigan accidentalmente en la bomba (p. e. botones, monedas, alfileres, etc.) y debido a que no conviene expulsarlos a través del tubo de desagüe, se ha previsto que se retenga en un filtro accesible en la parte anterior de la bomba a fin de evitar así mismo los posibles atascos. Para acceder al mismo es suficiente quitar el panel-zócalo que cubre la parte inferior de la lavadora (figura 6A) procediendo de la forma siguiente:

Con la ayuda de un destornillador, desmontar primeramente los dos tornillos laterales (A), para posteriormente desenclavar la pestaña (D) en la parte superior, girar según la flecha (F) y desenclavar las tres pestañas (B).

Colocar debajo del filtro un recipiente plano que recoja la pequeña cantidad de agua que sale a la hora de extraer la tapa del filtro.

Gire la tapa del filtro en sentido antihorario y elimine de la cámara de la bomba los restos de hilachas o pequeños objetos almacenados a lo largo del tiempo.

En el caso de la figura 6B, girar la tapa Z, en sentido antihorario con ayuda de una moneda.

Para su posterior montaje, realizar estas instrucciones en sentido contrario asegurándose de que la tapa del filtro se ha cerrado correctamente.

Atención: Por razones de seguridad, antes de quitar la tapa-zócalo asegúrese de que el ciclo de lavado haya terminado y desconecte el enchufe del aparato de la zona de corriente.

Consejos prácticos para optimizar el lavado

A continuación, le ofrecemos una serie de Consejos, que usted deberá tener en cuenta a la hora de utilizar su lavadora. Consejos referentes a los diferentes tipos de ropa que usted puede lavar, así como a los distintos tipos de detergentes que pueden utilizarse. Consúltelos detenidamente. Conocerlos, le ayudarán a obtener mejores resultados de lavado, así como un óptimo mantenimiento de su lavadora.

Clasificación de la ropa

Clasifique las diferentes piezas de ropa según su:

• COLOR
• SUCIEDAD
• SENSIBILIDAD

Color

• Antes de introducir la ropa en el interior de la lavadora, seleccione las prendas según el tipo de tejido y la solidez de sus colores.
• Lave separadamente las prendas blancas y las prendas de color.

ESPAÑOL

- Si las prendas de color son nuevas, le aconsejamos lavarlas por separado varias veces.

Suciedad

• Clasifique las prendas por su suciedad, preste un tratamiento especial a aquellas que están muy sucias o tienen algún tipo de mancha especial.
• Trate previamente las zonas muy sucias especialmente los cuellos y puños.
• Las prendas ligeramente sucias lávelas preferentemente en un programa corto. De ésta forma, además de un excelente resultado de lavado, ahorrará energía.
• Las prendas normalmente sucias lávelas en un programa normal de lavado.
• Las muy sucias, lávelas en un programa largo con prelavado.

Sensibilidad

• Ciertas prendas, bien por su tejido o por su elaboración, pueden ser sensibles al movimiento, para lavarlas, le aconsejamos utilizar los PROGRAMAS DELICADOS de los que dispone su Lavadora.
• Las prendas de lana pueden ser lavadas en un PROGRAMA ESPECIAL DE LANA, del que dispone su Lavadora.

Asegúrese previamente de que sus prendas de lana pueden ser lavadas a máquina.

Símbolos de conservación

Estos símbolos se encuentran normalmente en las etiquetas que se localizan en los cuellos y costuras laterales de las prendas. Éstos símbolos indican:

• Temperatura máxima de LAVADO.
• Tipos de limpieza a que pueden ser y no ser lavados.
• Tratamientos para su conservación.
• Temperaturas y formas adecuadas de planchado.

Dibujos de símbolos de conservación

30 Se puede lavar a 30°.
40 Se puede lavar a 40°.
60 Se puede lavar a 60°. Ropa color.
90 Se puede lavar a 90°. Ropa resistente.
No se puede lavar en casa.
Admite lejía.
Admite lejía.
No admite lejía.
○ Limpieza en seco.
No Limpieza en seco.
Secado lavadora.
No secado lavadora.
O Limpieza en seco y tratamiento especial.
F Limpieza en seco. Emplear sólo disolventes minerales, bencina, aguarrás, etc.
Limpiar en seco. Se puede emplear percloroetileno, además de los anteriores.
A Limpieza en seco. Se pueden emplear todos disolventes corrientes.
Planchar con calor flojo.
Planchar con calor medio.
Planchar con calor fuerte.
No se puede planchar en casa.
Lana.

Tratamiento de manchas

En muchas ocasiones, y dado el tipo y características de algunas manchas, usted no obtiene los resultados de lavado deseados. A continuación le ofrecemos una serie de tratamientos especiales, a los que usted puede someter estas manchas antes de introducir las prendas en la lavadora.

Manchas solubles en agua

Trate estas manchas aunque sean rebel- des, con una masa de detergente o con una pasta de lavado.

ESPAÑOL

Manchas insolubles en agua

Trate estas manchas con un agente especial de limpieza.

Manchas especiales

Rotulador y bolígrafo: Fróte las con un paño impregnado en alcohol.

Cera de velas: cubra estas manchas con una hoja de papel secante y plánchelas a una temperatura adecuada al tejido. En caso necesario repetir la operación.

Resina, Grasa y crema cutánea: límpielas con gasolina quitamanchas y a continuación lávelas.

Brea: frótelas con mantequilla y deje que esta actúe durante un tiempo, a continuación lívelas.

Sangre, leche y huevo: empápelas con agua fría y seguido lávelas con detergente enzimático a una temperatura de 50°C a 60°C, siempre que la clase del tejido de la prenda lo permita.

Fruta, café y vino: Estas manchas, normalmente desaparecen al cabo de varios lavados.

En caso de encontrarse con algún tipo de mancha no lavable o particularmente crítica, pida consejo a un especialista. En cualquier caso NO UTILICE PRODUCTOS QUI-MICOS EN ESTA LAVADORA.

Consejos prácticos sobre la carga de ropa en el tambor

• Siempre que sea posible, es recomendable cargar la lavadora a su máxima capacidad. Con ello conseguirá reducir considerablemente los consumos de agua y energía.
• Cuando tenga que lavar ropa muy sucia o bien algunas prendas de ropa esponjosas (Toallas, ropa de baño, etc.), es aconsejable reducir la carga máxima prevista.
• Le recomendamos lavar siempre que le sea posible prendas de ropa de diferentes tamaños en un mismo programa de lavado. De este modo se refuerza la acción del lavado, favoreciéndose la

distribución de la ropa dentro del tambor a la hora del centrifugado; trabajando la máquina más silenciosamente.

Consejos generales sobre el lavado

• Si se lavan prendas de ropa que sopor- tan diversas temperaturas de lavado, se debe elegir siempre la temperatura más baja.
• Como norma general, los blanqueantes sólo pueden utilizarse para lavar tejidos blancos resistentes como el algodón, el lino, etc...
  – Las prendas de fibra sintética, mixtas y delicadas lívelas en programas delicados evitará la formación de arrugas difíciles de eliminar en el planchado.
• Los programas delicados y muy delicados, es aconsejable complementarlos con un centrifugado breve, de esta forma aumentará la eficacia de los aclarados y retirará la ropa bien escurrida.

Consejos Generales

Mantenimiento

Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, es aconsejable desconectar la lavadora de la red eléctrica.

Limpieza

Después de cada lavado deje abierta la PUERTA DE CARGA durante un tiempo con el fin de que el aire circule libremente por el interior de la máquina.

De vez en cuando, es aconsejable, realizar un Ciclo de Lavado completo empleando un producto descalcificante, de esta forma alargará la vida de su lavadora.

Limpieza exterior

Para la limpieza exterior de la lavadora emplee agua templada jabonosa, o un agente de limpieza suave que no sea abrasivo ni disolvente. A continuación, séquelo bien con un paño suave.

ESPAÑOL

Limpieza de la cubeta de detergente

Limpie la CUBETA DE DETERGENTE siempre que aprecie en ella residuos de algún producto de lavado, para ello realice las siguientes operaciones:

1. Extraiga totalmente la CUBETA DE DETERGENTE tirando del asa hacia afuera.
2. Limpie los COMPARTIMENTOS de la CUBETA, emplee para ello agua templada y un cepillo.
3. Limpie también los SIFONES de las cubetas de líquido. (Fig.3)

Una vez realizadas éstas operaciones, vuelva a introducir la cubeta en la lavadora.

Guía para la solución de problemas

En el caso de presentarse algún problema en el uso de su lavadora, probablemente pueda usted resolverlo tras la consulta de indicaciones que siguen.

De no ser así, desenchufe el aparato y póngase en contacto con el SERVICIO de ASISTENCIA TÉCNICA. En el interior no existe ningún fusible o componente análogo que pueda ser sustituido por el usuario. Le rogamos no abra en ningún caso el aparato.

La lavadora no se pone en marcha

• No hay tensión.
  – La lavadora no está conectada a la red eléctrica.
• Los fusibles de la instalación eléctrica están "saltados".
• La puerta de la lavadora no está bien cerrada.
• La tecla de Marcha está sin pulsar.

La lavadora no carga agua

• No hay agua en la red.
• El grifo de la entrada de agua no está abierto.
• El filtro de la manguera está obstruido.

- El tubo de alimentación, está estrangulado.

La lavadora ni desagua ni centrifuga

- El tubo de desagüe está estrangulado.

La lavadora vibra o saca ruido excesivo

• Los TORNILLOS DE FIJACIÓN INTERNA no han sido extraídos.
• La lavadora está mal nivelada. (Consulte el manual de Instalación).

Importante:

Algunos modelos (alta velocidad de centrifugado) disponen de un sistema de seguridad en el centrifugado que impiden que este se realice en el caso de que la distribución de la ropa en el tambor se haya concentrado de forma que se alcanzaría un nivel excesivo de vibraciones. Si en algún caso detectara Ud. que la ropa no sale convenientemente escurrida, vuelva a intentar centrifugarla después de haber repartido de forma más uniforme la ropa en el tambor.

Instrucciones para el secado

Sistema de secado

El secado se realiza por circulación de aire caliente en circuito cerrado y condensación de vahos mediante refrigeración con agua de la red.

Por ello ES NECESARIO, TAMBIÉN DURANTE LOS CICLOS DE SECADO, QUE EL GRIFO DE ENTRADA DE AGUA PERMANEZCA ABIERTO.

Simultáneamente la bomba de desagüe entrará en funcionamiento a intervalos regulares durante todo el secado para evacuar el agua de refrigeración junto con la que resulte de la condensación.

Durante los minutos finales del ciclo de secado, no se produce el calentamiento del aire circulante. Con ello se consigue equilibrar las temperaturas en el interior evitando la formación de arrugas. Se recomien-

ESPAÑOL

da NO INTERRUMPIR NUNCA ESTA TEM- PORIZACIÓN FINAL.

Preparación de la ropa

Compruebe los consejos indicados por el fabricante en las etiquetas de las prendas y asegúrese que admiten el secado a máquina.

No introduzca prendas excesivamente sensibles como cortinas, artículos de lana, seda, piezas que contengan goma-espuma o materiales similares.

IMPORTANTE:

Sólo los tejidos previamente lavados con agua pueden ser secados con aire caliente; nunca debe intentarse secar prendas tratadas con productos de limpieza inflamables (gasolina, alcohol, ceras, quitamanchas, etc.) debido al peligro de incendio que ello supone.

La cantidad máxima de ropa que se recomienda secar es la equivalente a 2.5 kg. de ropa seca en el caso de tejidos resistentes y de 1.5 kg. para prendas delicadas. Es decir, si realiza un programa de lavado a carga completa y a continuación desea realizar el secado, deberá repartir la carga de ropa en dos secados.

Programación

– Ropa resistente, algodón (posición S)
- Prendas delicadas, sintéticas (posición D)

La selección de uno u otro se realiza con el Mando Selector de programas (6). El secado del programa D se realiza a menor temperatura que el del secado S.

NOTA:

Recuerde que es conveniente permitir a la lavadora equilibrar la temperatura final evitando la formación de arrugas. Por ello, si desea acortar un ciclo de secado ya iniciado, se recomienda llevar el Mando Selector de tiempo de secado (7) a la marca 🔒, permitiendo por lo tanto el funcionamiento durante unos minutos de la ventilación con aire frío.

Tiempo de secado

El tiempo necesario para el secado depende del tejido y dimensiones de las prendas y carga de ropa, por lo que necesitará de un periodo de práctica para la selección del tiempo de secado.

No obstante, y a modo de orientación, en la siguiente tabla le indicamos algunos valores.

Tiempo en minutos
Carga de Ropa (kg) Se	pa resistente Ropa delicada
	cado total Punto	plancha Secado	total Punto pla	ncha
0.5	25	30	35	40
1.5	50	65	80	100
2.5	85	100	—	—

ITALIANO

Aquí falta un párrafo.

Placa de características técnicas 47

Seguro de transporte.... 47

Painel de comandos 47

Limpeza e cuidados particulares.... 54

Placa de características técnicas

Seguro de transporte

Compartimento (Optativo) Bran- queadores líquidos: lixívia, etc.

1.- PROGRAMAS NORMAIS, indicado para lavar roupa resistente.

2.- PROGRAMAS DELICADOS, indicado para lavar tecidos delicados.

Tabelas de programas

Programa de lavagems delicadas:
Tecidos delicados sintéticos, mistos, etc. Carga máxima recomendada: 2,5 Kg.

Limpeza e cuidados particulares (Fig. 6)

Trate estas nódoas com um agente especial de limpeza.

PORTUGUÊS

Nódoas específicas

Rotulador e esferográfica: esfregar com um pano impregnado de álcool.
