MANUAL DE UTILIZADOR L41 EDESA

Su lavadora-secadora dispone de dos programas básicos de secado:

Manual de instruções de uso e manutenção

PORTUGUÊS

Indice

O fabricante pensa em si.... 47

Familiarize-se com a sua máquina de lavar roupa.... 47

Recomendações prévias.... 47

Instalação 47

Descrição da máquina de lavar roupa 47

Utilização de comandos de selecção.... 47

Comando selector de programas.... 47

Comando selector de temperatura 48

Comando selector de tempo de secagem.... 48

Utilização de teclas 48

Tecla de funcionamento / paragem 48

Teclas de funções adicionais.... 48

Colocação em funcionamento.... 49

Introdução da roupa no tambor 49

Introdução de detergentes e aditivos.... 50

Seleção do programa de lavagem.... 51

Tabelas de programas.... 51

Guia de programas.... 52/53

Limpeza prévia.... 54

Conselhos práticos para optimizar a lavagem.... 54

Conselhos gerais.... 56

Guia para a solução de problemas.... 57

Instruções de secagem 57

PORTUGUÊS

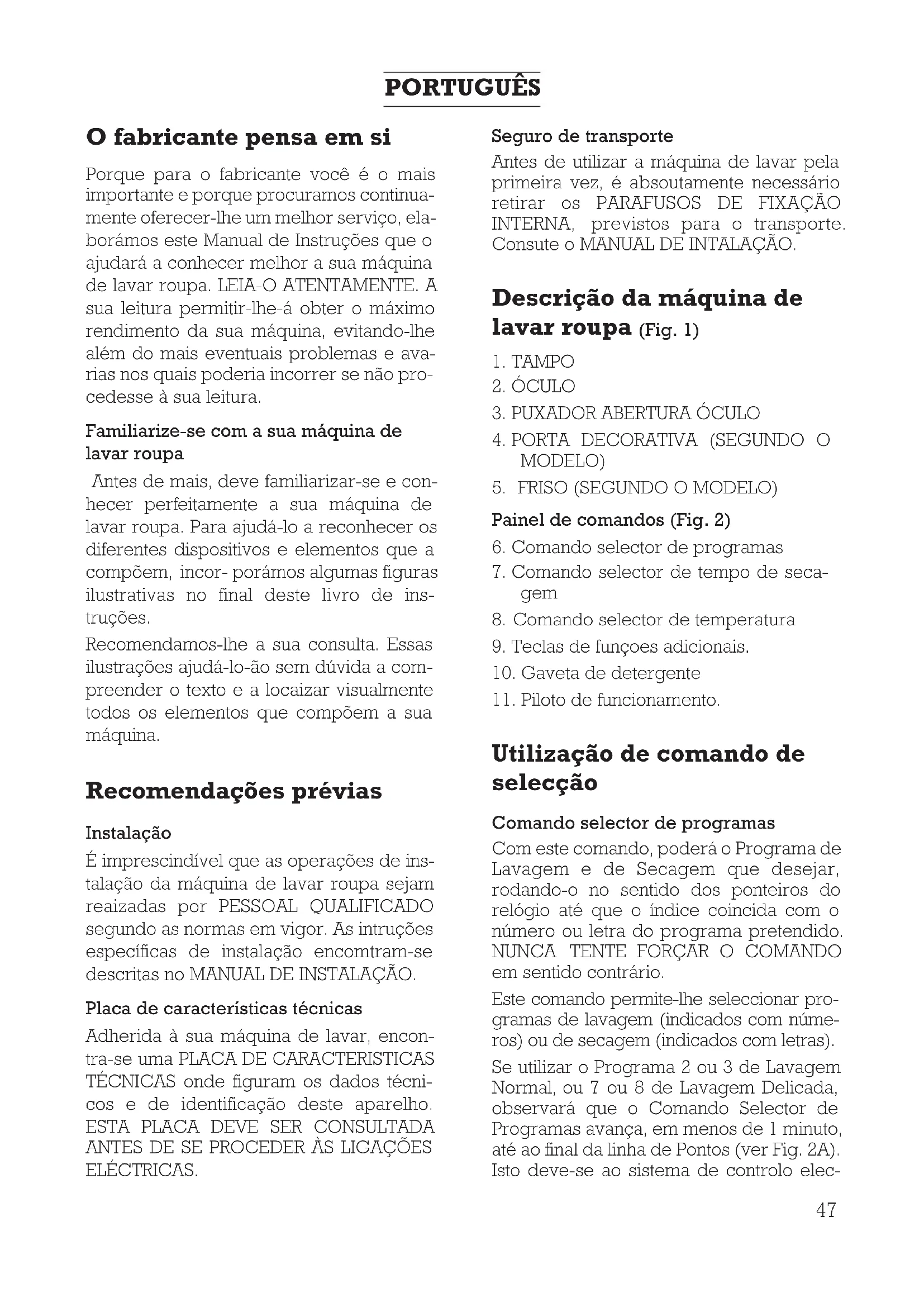

O fabricante pensa em si

Porque para o fabricante você é o mais importante e porque procuramos continuamente oferecer-lhe um melhor serviço, elaboramos este Manual de Instruções que o ajudará a conhecer melhor a sua máquina de lavar roupa. LEIA-O ATENTAMENTE. A sua leitura permitir-lhe-á obter o máximo rendimento da sua máquina, evitando-lhe além do mais eventuais problemas e aviarias nos quais poderia incorrer se não procedesse à sua leitura.

Familiarize-se com a sua máquina de lavar roupa

Antes de mais, deve familiarizar-se e conhecer perfeitamente a sua máquina de lavar roupa. Para ajudá-lo a reconhecer os diferentes dispositivos e elementos que a compõem, incor- porámos algumas figuras ilustrativas no final deste livro de instruções.

Recomendamos-lhe a sua consulta. Essas ilustrações ajudá-lo-ão sem dúvida a compreender o texto e a locaizar visualmente todos os elementos que compõem a sua máquina.

Recomendações prévias

Instalação

É imprescindível que as operações de instalação da máquina de lavar roupa sejam realizadas por PESSOAL QUALIFICADO segundo as normas em vigor. As intruções específicas de instalação encomtram-se descritas no MANUAL DE INSTALAÇÃO.

Adherida à sua máquina de lavar, encontra-se uma PLACA DE CARACTERISTICAS TÉCNICAS onde figuram os dados técnicos e de identificação deste aparelho. ESTA PLACA DEVE SER CONSULTADA ANTES DE SE PROCEDER ÀS LIGAÇÕES ELÉCTRICAS.

Antes de utilizar a máquina de lavar pela primeira vez, é absolutamente necessário retirar os PARAFUSOS DE FIXAÇÃO INTERNA, previstos para o transporte. Consute o MANUAL DE INTALAÇÃO.

Descrição da máquina de lavar roupa (Fig. 1)

1. TAMPO
2. ÓCULO
3. PUXADOR ABERTURA ÓCULO
4. PORTA DECORATIVA (SEGUNDO O MODELO)
5. FRISO (SEGUNDO O MODELO)

Painel de comandos (Fig. 2)

1. Comando selector de programas
2. Comando selector de tempo de secagem
3. Comando selector de temperatura
4. Teclas de funções adicionais.
5. Gaveta de detergente
6. Piloto de funcionamento.

Utilização de comando de selecção

Comando selector de programas

Com este comando, poderá o Programa de Lavagem e de Secagem que desejar, rodando-o no sentido dos ponteiros do relógio até que o índice coincida com o número ou letra do programa pretendido. NUNCA TENTE FORÇAR O COMANDO em sentido contrário.

Este comando permite-lhe seleccionar programas de lavagem (indicados com números) ou de secagem (indicados com letras).

Se utilizar o Programa 2 ou 3 de Lavagem Normal, ou 7 ou 8 de Lavagem Delicada, observará que o Comando Selector de Programas avança, em menos de 1 minuto, até ao final da linha de Pontos (ver Fig. 2A). Isto deve-se ao sistema de controlo elec-

PORTUGUÊS

trónico de avanço do Programa da máquina de lavar, que permite um melhor aproveitamento do Detergente, assim como um consumo ideal de água e energia, em função da quantidade de roupa a lavar.

Dispõe de secagem normal e de secagem delicada indicadas com as letras S e D respectivamente.

O final do programa de lavagem verifica-se quando o Comando Selector de Programas se encontre numa das posições indicadas com a letra (Fig. 2A).

Comando selector de temperaturas

Com este comando, poderá seleccionar a temperatura de lavagem que desejar, rodando-o suavemente até que o número correspondente à temperatura elegida coincida com o sinal.

Se deseja lavar com água fria, faça coincidir o sinal de frio * com o indicador.

Comando selector de tempo de secagem

Com este comando, poderá seleccionar o tempo de secagem que considere adequado para a sua roupa, fazendo-o girar à direita até que o número de minutos elegido coincida com o sinal impresso no porta-comandos. Os tempos indicados correspondem a minutos.

O final do programa de secagem verifica-se quando o comando selector de tempo de secagem (7) se encontre na posição se STOP. Se este comando tiver um tempo seleccionado, depois de realizar qualquer programa de lavagem seguir-se-á a operação de secagem. Se não deseja a secagem, este comando deverá estar sempre na posição de STOP.

Utilização de teclas

Tecla de funcionamento/paragem

|

Se o programa se desenvolve sem interrupção, o óculo poderá ser aberto depois de ter finalizado o programa e de ter transcorrido o tempo necessário para que o dispositivo de segurança de bloqueio de porta que a máquina de lavar leva incorporado se desactive (aprox. 2 minutos).

Durante o funcionamento da máquina, o ciclo de lavagem e de secagem pode ser interrompido pressionando a tecla à posição de paragem; o Piloto de funcionamento apagar-se-á (11).

Accionando a tecla à posição de funcionamento, a lavagem prossegue na mesma fase de ciclo em que foi interrompida. Se realiza esta operação para colocar ou retirar alguma peça de roupa, comprove se o nível de água não supera o nível do óculo e se a temperatura no interior não é elevada; tenha em conta que é necessário aguardar uns segundos após o apagar do piloto para permitir o desbloqueio de segurança da porta.

Teclas de funções adicionais

Estas teclas oferecem-lhe a possi- bilidade de incorporar a qualquer programa de lavagem previamente seleccionado, uma série de funções e prestações adicionais de acordo com os seus desejos e necessidades.

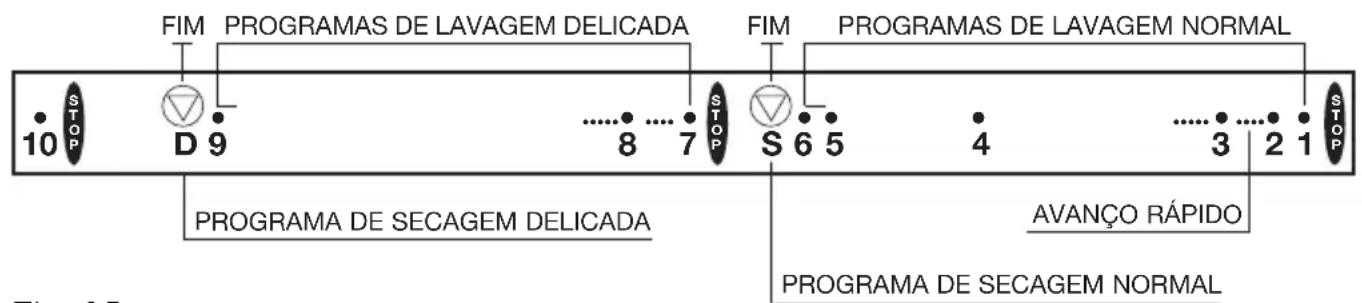

FIM PROGRAMAS DE LAVAGEM DELICADA 10 STOP D 9 ...... 8 ...... 7 STOP S 6 5 ...... 4 ...... 3 2 1 STOP PROGRAMA DE SECAGEM DELICADA AVANÇO RÁPIDO PROGRAMA DE SECAGEM NORMAL

Fig. 2A

PORTUGUÊS

Essas funções são activadas ao pressionar a tecla correspondente.

Em função do modelo adquirido, a sua máquina de lavar compreende algumas das seguintes funções:

- Tecla de eliminação de centrifugação

Premindo esta tecla, elimina-se a fase de Centrifugação independentemente do programa seleccionado, evitando-se a formação de vincos na lavagem de tecidos especiais.

- Tecla de selecção de centrifugação

O premir desta tecla permite-lhe reduzir a velocidade de centrifugação. Esta redução está particularmente indicada na lavagem de roupa muito usada ou com acabamentos excepcionais.

Se depois da lavagem realizar a fase de secagem, deve ter em conta que o tempo de secagem será maior pelo que aumentará o seu custo.

- Tecla anti-vincos

Premindo esta tecla, o programa é interrompido no último enxaguamento, pelo que a roupa ficará totalmente inergida em água dentro do tambor, sem que se formem vincos. Nesta situação, pressione novamente a tecla para finalizar o programa ou seleccione o programa de enxaguamento para evitar a centrifugação.

Colocação em funcionamento

Com esta máquina de lavar roupa poderá realizar um programa de lavagem, um programa de secagem ou um programa de lavagem seguido de um de secagem (secagem encadeada).

Seguidamente, descreve-se cada uma destas possibilidades.

- Seleção de um programa só de lavagem

1. Seleccione o número de programa de lavagem que deseja no Comando Selector de Programas (6).
2. O Comando Selector de tempo de secagem (7) deve estar na posição de STOP.
3. Seleccione a temperatura de lavagem desejada no Comando Selector de Temperatura (8).
4. Se necessário, seleccione a opção oportuna nas teclas de funções adicionais.
5. Pressione a tecla de Funcionamento.

- Seleção de um programa de lavagem seguido de um de secagem

Proceda da mesma forma que para seleccionar um programa de lavagem e, de seguida, seleccione o tempo de secagem desejado no Comando Selector de tempo de secagem (7).

- Seleção de um programa só de secagem

1. Seleccione a letra segundo o tipo de programa de secagem desejado (S OU D) no Comando Selector de Programas (6).
2. Seleccione no Comando Selector de tempo de secagem (7) o tempo de secagem desejado.
3. Pressione a tecla de Funcionamento.

Introdução da roupa no tambor

Abertura do óculo

Para abrir o óculo do tambor, puxe o fecho para o exterior 3 (Fig. 1).

Carga de roupa no Tambor

Ao introduzir a roupa no tambor, recomendamos-lhe as seguintes operações:

- Comprove se todos os bolsos estão vazios.

PORTUGUÊS

• Desdobre as peças de roupa.
• Introduza separadamente cada uma das peças. Garanta a colocação das peças mais pequenas no fundo do tambor.
  – Não as comprima.
• Tenha em conta o peso de carga recomendado nos diferentes programas.
• Ao lavar roupa de banho, procure não lavar exclusivamente toalhas; deverá misturá-las com outras peças.

Após a introdução da roupa no interior do tambor, pressione o óculo até que o note perfeitamente fechado. Assegure-se de que nenhuma peça de roupa ficou presa entre o óculo e a junta de borracha.

Introdução de detergentes e aditivos

Antes do início do programa de lavagem, coloque o detergente ou aditivo na gaveta de detergente (Fig. 3). A gaveta de detergente da sua máquina dispõe, segundo os modelos, de três ou quatro compartimentos marcados com os seguintes símbolos:

Compartimento: Detergente para a PRÉ-LAVAGEM.

Compartimento: Detergente para a LAVAGEM.

Compartimento: Adirivos líquidos (facultativo) tais como preparados, amacia-dores, etc.

Observação: O nível do líquido nunca deverá superar o SINAL MÁX. (Fig. 3).

Gaveta optativa

Nesta máquina de lavar também poderá utilizar detergentes líquidos, mediante uma gaveta optativa que pode ser adquirida através da REDE DE ASSISTÊNCIA TÉCNICA. Esta gaveta adicional deve ser colocada no COMPARTIMENTO 📄 na gaveta de detergente (Fig. 3). Relativamente às doses recomendadas, siga as instruções dos fabricantes. De qualquer forma, o nível de detergente nunca deverá exceder o sinal MÁX. de referência gravado no interior da gaveta.

Detergente

Utilize unicamente detergentes apropriados para lavar roupa à máquina, de boa qualidade e que não produzam espuma. Para a lavagem de peças de lã, utilize sempre detergentes neutros.

Dosagem de detergentes

Recorde que a dose de detergente adequada depende sempre de:

– Quantidade de roupa a lavar.
- Tipo de roupa a lavar.
– Sujidade da roupa.
- Dureza da água.

Utilizar uma quantidade superior à necessária não melhora os resultados de lavagem e, para além do prejuízo económico, contribui negativamente para a conservação do Meio Ambiente.

Nos programas sem pré-lavagem, são recomendáveis os detergentes que permitem que a sua dosagem seja directamente introduzida no interior do tambor. Recomendamos-lhe, no entanto, a ter em conta as instruções do fabricante do respectivo detergente.

A tabela que seguidamente lhe apresentamos, pode servir-lhe de orientação para dosear o detergente em função da dureza e da quantidade de roupa a lavar.

PORTUGUÊS

	CARGA DE ROUPA EM KG.
	5	3,5	2,5	1
Dureza da água (Graus franceses)	Doses de detergente em gramas
Branda (até a 12) 90 80 65 55
Média (12/25)	125	115	90	75
Dura (25/37)	160	140	110	90
Muito dura (mais de 37)	180	160	130	110
As informações sobre o grau de dureza da água podem ser solicitadas nas entidades locais competentes. Se dispõe de informação em Graus Alemães, obterá o equivalente multiplicando estes valores por 1,78.

Seleção do programa de lavagem

A adquisição de uma MÁQUINA DE LAVAR MULTIPROGRAMA permite-lhe adaptar-se à lavagem de todo o tipo de roupa.

Para tal, dispõe de 2 tipos de PROGRAMAS:

Os sistemas de lavagem incorporados na sua máquina estão indicados para lavar roupa de algodão, sintética, acrílica, lãs, sedas.

Basicamente, os PROGRAMAS diferenciam-se uns dos outros pelo ritmo de rotação do tambor, assim como pela temperatura, tempo de lavagem e quantidade de água.

De uma forma geral, os Ciclos NORMAIS estão aptos para lavar tecidos resistentes como algodão, sintéticos resistentes, linho, etc., enquanto que os Ciclos DELICADOS, com um ritmo mais suave de movimento de tambor, menor temperatura e maiores níveis de água, estão previstos para lavar sintéticos, seda, lã, etc.

Os modelos que dispõem de Comando de Seleção de temperatura de lavagem, dispõem também de regulação Automá- tica de Carga Variável de forma a que o consumo de água e de energia se ajuste de forma automática à quantidade de roupa a lavar.

Seguidamente oferecemos-lhe uma TABELA DE PROGRAMAS porme- norizada que deverá consultar sempre que necessário. Nela encontrará todos os dados relativos aos diferentes tipos de programas de lava-gem que a sua máquina dispõe.

Resumidamente, a tabela está representada no painel frontal ou superior do reservatório de detergente ou num cartão acessível na bolsa de documentação.

Recordamos-lhe que para além dos programas de lavagem que citamos seguidamente, a sua máquina dispõe de dois tipos de programas de secagem:

- Programa S : SECAGEM NORMAL

- Programa D : SECAGEM DELICADA

Guia de programas
Programa de lavagens normais:
Tecidos de algodão, linho, cânhamo, etc. Carga máxima recomendada: 5,0 Kg.

Posição programa	DESCRIÇÃO DO PROGRAMA	Margem de temperaturas recomendadas	Compartimentos de produtos de lavagem	Símbolos da roupa	Grau de sujidade e branco/cor	Duração estimada (minutos)	kWh litros
1	Pré-lavagem, seguida de lavagem, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final.	90-70°C			Muito sujo Branco	115-135	1.20-1.7553
		60-50°C			Muito sujo Cores resistentes	115-130	0.90-1.0553
		40-Frio			Muito sujo Cores delicadas	95-115	0.15-0.6053
2	Lavagem, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final.	90-70°C			Sujo Branco	110-130	1.20-1.7553
		60-50°C			Muito sujo Cores resistentes	120-135	0.90-1.0553
		40-Frio			Pouco sujo Cores delicadas	95-120	0.15-0.6053
3	Lavagem curta, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final (carga máxima recomendada: 2,5 kg.).	40-Frio			Pouco sujo Cores delicadas	40-45	0.15-0.3035
4	Enxaguamento con absorção automática de amaciador e centrifugação final.				Tecidos resistentes	35	0.0540
5	Enxaguamento con absorção automática de amaciador e centrifugação final.				Tecidos resistentes	10	0.0515
6	Descarga e centrifugação longa. Tecidos resistentes					8	0.050

Posição programa	DESCRIÇÃO DO PROGRAMA	Margem de temperaturas recomendadas	Compartimentos de productos de lavagem	Símbolos da roupa	Grau de sujidade e branco/cor	Duração estimada (minutos)	kWh litros
7	Lavagem, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final.	60-50°C			Sujo Branco	60-65	0.50 - 0.7048
		40-Frio		30 40	Pouco sujo Cores delicadas	55-60	0.10 - 0.4048
9	Descarga e centrifugação suave.				Tecidos delicados	5	0.050

Programa de lavagem lã:
Tecidos de lã Carga máxima recomendada: 1,0 Kg.

Posição programa	DESCRIÇÃO DO PROGRAMA	Margem de temperaturas recomendadas	Compartimentos de productos de lavagem	Símbolos da roupa	Grau de sujidade e branco/cor	Duração estimada (minutos)	kWh litros
8	Lavagem, enxaguamento, absorção automática de aditivos se forem pretendidos e centrifugação final.	40-Frio			Pouco sujo Cores delicadas	30-45	0.05 - 0.5052

10

Descarga sem centrifugação.

2

00

PORTUGUÊS

Limpeza prévia

Com a finalidade de evacuar e limpar o interior da máquina de eventuais resíduos de materiais lubrificantes e de água de ensaio, é conveniente proceder a uma limpeza prévia antes de a utilizar por primeira vez. Para o efeito, deverá realizar as seguintes operações:

• Extraia os restos de água (Programa 13).
• Coloque uma dose de detergente no COMPARTIMENTO da GAVETA DE DETERGENTE.
• Seleccione com o comando Selector de Programas (6) o PROGRAMA DE LAVAGEM número 2 (90° C sem prélavagem).
• Ponha a máquina de lavar em funcionamento.
• Aguarde a finalização do PROGRAMA.

A sua máquina de lavar tem uma bomba autolimpadora e portanto não necessita de operações de limpeza e manutenção, sem embargo, pode acontecer que determinados objectos caiam acidentalmente na bomba (por ex. botões, moedas, alfinetes, etc.) e porque não convém expulsá-los através do esgoto, previu-se que se retenha num filtro acessível na parte anterior da bomba para evitar os possíveis atascos. Para aceder ao mesmo é suficiente tirar o painel-base que cobre a parte inferior da máquina (figura 6A) procedendo da forma seguinte:

Com a ajuda de uma chave de fensa, desmonte antes os dois parafusos laterais (A), depois desencrave a pestana (D) na parte superior, girar segundo a seta (F) e desencravar as três pestanas (B).

Colocar debaixo do filtro um recipiente plano que recolha a pequena quantidade de água que sai à hora de extrair a tampa do filtro.

Gire a tampa do filtro no sentido contrário ao ponteiro do relógio e elimine da câmara da bomba os restos de fiapos ou pequenos objectos armazenados.

No caso da figura 6B, rodar a tampa Z, no sentido inverso aos ponteiros do relógio com a ajuda de uma moeda.

Para a posterior montagem, realize estas instruções em sentido contrário asseguarando-se de que a tampa do filtro esteja fechado correctamente.

Atenção: Por razões de segurança, antes de tirar a tampa-base assegur-se de que o ciclo de lavagem tenha acabado e desligue a tomada do aparelho da zona da corrente.

Conselhos práticos para optimizar a lavagem

Apresentamos-lhe seguidamente uma série de Conselhos, que deverá ter em conta sempre que utilizar a sua máquina, referentes aos diferentes tipos de roupa que poderá lavar, e distintos tipos de detergente a utilizar. Consulte-os atentamente. Ajudá-lo-ão a obter melhores resultados de lavagem, assim com uma óptima manutenção da sua máquina.

Classificação da Roupa

Classifique as diferentes peças de roupa consoante a:

• COR
• SUJIDADE
• SENSIBILIDADE

Cor

• Antes de introduzir a roupa no interior da máquina, seleccione as peças de roupa segundo o tipo de tecido e a resistência das cores.
  – Lave separadamente a roupa branca e a roupa de cor.
• Se a roupa de cor for nova, aconselhá-mo-lo a lavá-la separadamente durante as primeiras lavagens.

PORTUGUÊS

Sujidade

• Classifique a roupa segundo o grau de sujidade e preste um tratamento especial à roupa particularmente suja ou com um tipo de nódoa especial.
• Trate previamente as zonas muito sujas em especial os colarinhos e os punhos.
• Lave a roupa ligeiramente suja num programa curto. Não só obterá um excelente resultado como também poupará energia.
• Lave a roupa medianamente suja num Programa de Lavagem normal.
• Lave a roupa muito suja num Programa Longo com Pré-lavagem.

Sensibilidade

• Algumas peças de roupa, quer pelo tecido quer pela sua elaboração, são particularmente sensíveis ao movimento. Aconselhamos portanto a utilização dos PROGRAMAS DELICADOS de que a sua máquina dispõe.
• A roupa de lã pode ser lavada num PROGRAMA ESPECIAL DE LÃ que figura na sua máquina.

Comprove previamente se a sua roupa de lã pode ser lavada à máquina.

Símbolos de Conservação

Estes símbolos encontram-se normalmente nas etiquetas localizadas nos colarinhos e costuras laterais da roupa.

Estes símbolos indicam:

• Temperatura máxima de Lavagem.
• Tipo de limpeza a que pode ser sujei- ta.
• Produtos com os quais pode ser lava- da.
• Tratamentos para a sua conservação.
• Temperaturas e formas adequadas de passar a ferro.

Desenhos/símbolos de conservação

30 Pode-se lavar a 30°C.
40 Pode-se lavar a 40^ C.
60 Pode-se lavar a 60°C. Roupa de cor.
90 Pode-se lavar a 90°C. Rouapa resistente.
Não se pode lavar em casa.
Admite lixívia.
Admite lixívia.
Não admite lixívia.
○ Limpeza en seco.
Não limpeza en seco.
Secagem secador de roupa.
Não aceita secador de roupa.
Limpeza a seco a tratamento special.
Limpeza a seco. Utilizar unicamente dis- solventes minerais, benzina, aguarrás.
Limpeza a seco. Pode-se utilizar percloro-etileno, para além dos anteriormente mencionados.
A Limpeza a seco. Pode-se utilizar todos os dissolventes correntes.
Passar a ferro a temperatura suave.
Passar a ferro a temperatura média.
Passar a ferro a temperatura forte.
Não se pode passar a ferro em casa.
Lã.

Em inúmeras ocasiões, e devido ao tipo de características de algumas nódoas, não se obtêm os resultados de lavagem desejados. Apresentamos-lhe de seguida uma série de tratamentos especiais a que pode submeter as nódoas antes de colocar as peças de roupa na máquina.

Nódoas solúveis em água

Trate estas nódoas, por muito dificeis que sejam, com uma pasta de detergente.

Nódoas insolúveis em água

Cera de velas: cobrir estas nódoas com uma folha de papel mataborrão e passar a ferro a uma temperatura adequada ao tecido. Repetir a operação se necessário.

Resina, gordura e creme para a pele: limpar com gasolina tira-nódoas e lavar em seguida.

Alcatrão: esfregar com manteiga e deixar actuar durante algum tempo. Finalmente, lavar a peça de roupa.

Sangue, leite e ovo: embeber em água fria e seguidamente lavar com detergente encimático a uma temperatura de 50° a 60°, sempre que o tipo de tecido o permita.

Fruta, café e vinho: Estas nódoas normalmente desaparecem após várias lavagens.

Se deparar com algum tipo de nódoa não lavável ou particularmente crítica, peça conselho a um especialista. NUNCA UTILIZE PRODUTOS QUÍMICOS NESTA MÁQUINA DE LAVAR.

Conselhos práticos sobre a carga de roupa no tambor

• É recomendável, sempre que seja possível, pôr a máquina a funcionar na sua capacidade máxima. Desta forma, conseguirá reduzir consideravelmente o consumo de água e de energia.
• Quando lavar roupa muito suja ou peças de roupa particularmente absorventes (toalhas, roupa de banho, etc.), deve reduzir a carga máxima prevista.
• Recomendamos a lavagem de peças de roupa de diferentes tamanhos num mesmo programa de lavagem. As vantagens são múltiplas: reforça-se a acção de lavagem, melhora a distribuição da roupa no interior do tambor no momento da centri- fugação e reduz-se significa- tivamente o ruído provocado pela máquina em funcionamento.

Conselhos gerais sobre a lavagem

• Se lavar roupa que admite diferentes temperaturas de lavagem, deverá seleccionar sempre a temperatura mais baixa.
• Regra geral, os branqueadores só podem ser utilizados para lavar tecidos brancos resistente tais como o algodão, o linho, etc.
• A roupa de fibra sintética, mista e delicada deverá ser lavada em Programas Delicados; evitará assim a formação de vincos difíceis de eliminar na passagem a ferro.
• É vivamente recomendável complementar os Programas Delicados com uma centrifugação breve; desta forma aumentará a eficácia do enxaguamento e a roupa sairá bem escorrida.

Conselhos gerais

Manutenção

Antes de levar a cabo qualquer operação de limpeza ou de manutenção, deverá desligar a máquina de lavar da corrente eléctrica.

Limpeza

Depois de cada lavagem, mantenha o óCULO aberto durante um certo tempo para que o ar circule livremente no interior da máquina.

É conveniente realizar periodicamente um Ciclo de Lavagem completo, utilizando um programa descalcificador; prolongará assim a vida da sua máquina de lavar roupa.

Limpeza exterior

Para a limpeza exterior da sua máquina de lavar, utilize água tépida com sabão ou um agente de limpeza suave que não seja abrasivo nem dissolvente. Finalmente seque bem com um pano suave.

PORTUGUÊS

Limpeza da gaveta de detergente

Limpe a GAVETA DE DETERGENTE sempre que detectar resíduos de algum produto de lavagem da seguinte maneira:

1.- Extraia totalmente a GAVETA DE DETERGENTE puxando a asa para o exterior.
2.- Limpe os COMPARTIMENTOS da GA-VETA com água morna e uma escova.
3.- Limpe igualmente os SIFÕES dos compartimentos de líquido.

Finalizadas estas operações, introduza novamente a gaveta na máquina de lavar.

Guia para a solução de problemas

Se surgir algum problema ao utilizar a sua máquina, poderá provavelmente resolvê-lo após a consulta das indicações que se seguem.

Caso contrário, desligue a máquina da corrente eléctrica e contacte o SERVIÇO DE ASSISTÊNCIA TÉCNICA. No interior não existe nenhum fusível ou componente análogo que possa ser substituído pelo usuário. Não abra, sob nenhum pretexto, a máquina de lavar.

A máquina de lavar não funciona

• Não há corrente eléctrica.
• A máquina não está ligada à corrente eléctrica.
• Os fusíveis da instalação eléctrica «saltaram».
• O óculo não está devidamente fechado.
• A tecla de FUNCIONAMENTO/PARA-GEM está desligada.

A máquina de lavar não se abastece de água

– Não há água da companhia.
- A torneira de entrada de água não está aberta.
- O filtro da mangueira está obstruído.
- O tubo de alimentação de água está estrangulado.

A máquina de lavar não extrai água nem centrifuga

- O tubo de extracção de água está estrangulado.

A máquina vibra ou produz um ruído excessivo

- Os PARAFUSOS DE FIXAÇÃO INTERNA não foram extraídos.

- A máquina está mal nivelada. (Con sulte o manual de instalação).

Importante:

Alguns modelos (alta velocidade de centrifugação) dispõem de um sistema de segurança na centrifugação que impede a sua realização quando a distribuição da roupa no tambor se concentra de tal forma que atingiria um nível excessivo de vibrações. Se detectar que a roupa não sai convenientemente escorrido, volte a centrifugá-la uniformemente no interior do tambor.

Instruções para a secagem

Sistema de secagem

A secagem processa-se através da circulação de ar quente em circuito fechado e condensação de vapor mediante refrigeração com água da companhia. Por esse motivo... IMPRESCINDÍVEL QUE, TAMBÉM DURANTE OS CICLOS DE SECA-GEM, A TORNEIRA DE ENTRADA DE ÁGUA PERMANEÇA ABERTA.

Simultaneamente, a bomba de extracção de água entrará em funcionamento com intervalos regulares durante toda a operação de secagem para evacuar a água de refrigeração e a que resulta da condensação.

Durante os minutos finais do ciclo de secagem, não se verifica o aquecimento do ar circulante. Dessa forma consegue-se equilibrar as temperaturas no interior evitando a formação de vincos. Recomenda-se NUNCA INTERROMPER ESTA TEMPORIZAÇÃO FINAL.

PORTUGUÊS

Preparação da roupa

Comprove os conselhos indicados pelo fabricante nas etiquetas das peças de roupa e certifique-se de que admitem a secagem à máquina.

Não introduza peças excessivamente sensíveis tais como cortinas, artigos de lã, seda, artigos que contenham borracha-espuma ou materiais similares.

IMPORTANTE

Apenas os tecidos previamente lavados com água podem ser secados com ar quente; nunca se deve tentar secar peças de roupa tratadas com produtos de limpeza inflamáveis (gasolina, álcool, ceras, tiranódoas, etc.) devido ao perigo de incêndio que isso implica.

A quantidade máxima de roupa a secar recomendada é equivalente a 2,5 Kg. de roupa seca resistente e de 1,5 Kg. para peças delicadas. Ou seja, se realizar um programa de lavagem com carga completa e seguidamente desejar um programa de secagem, deverá repartir a carga de roupa em duas secagens.

Programação

A sua máquina de lavar e secar roupa dispõe de dois programas básicos de secagem:

• Roupa resistente, algodão (posição S)
  – Roupa delicada, sintéticas (posição D)

A seleção de um desses programas realiza-se no Comando Selector de Programas (6).

A secagem no programa D realiza-se a menor temperatura que no programa S.

É possível efectuar programas só de secagem ou programas de lavagem seguidos de um de secagem (lavagem-secagem encadeada).

NOTA

Não se esqueça que convém permitir que a máquina de lavar equilibre a temperatura final evitando a formação de vincos. Para esse efeito, se desejar reduzir um ciclo de secagem já iniciado, coloque o Comando Selector de tempo de secagem (7) na marca , permitindo portanto o funcionamento durante uns minutos de ventilação com ar frio.

Tempo de secagem

O tempo necessário para a secagem depende do tipo de tecido e das dimensões das peças e carga de roupa pelo que necessitará de um período de prática para a selecção do tempo de secagem.

No entanto, e a título de orientação, indicamos alguns valores na tabela que se segue.

Tempo en minutos
Carga de Roupa resistente Roupa delicada
roupa (kg)	Secagem total	Ponto passagem a ferro	Secagem total	Ponto passagem a ferro
0.5 25 30	85 40
1.5 50 65	80 100
2.5 85 100	—	—
