BEDIENUNGSANLEITUNG L41 EDESA

Bedienungsanleitung für gebrauch und instandhaltung

DEUSTCH

Inhaltsverzeichnis

Wir als Hersteller denken an Sie.... 75

Machen Sie sich mit Ihrer Waschmaschine vertraut 75

Einleitende Hinweise 75

Installation 75

Technisches Leistungsschild 75

Transportsicherungen 75

Beschreibung der Waschmaschine.... 75

Bedienfeld 75

Benutzung der verschiedenen Wahlschalter 75

Programmwahlschalter 75

Temperaturwahlschalter 76

Wahlschalter Trockendauer 76

Verwendung der Tasten 76

Taste Betrieb/Stop 76

Zusätzliche Funktionstasten 76

Inbetriebnahme 77

Einlegen der Wäsche in die Trommel 77

Eingabe von Waschmittel und Zusatzmitteln 78

Anwahl des geeigneten Waschprogramms.... 79

Programmtabellen 79

Angabe der programme 80/81

Reinigung der Waschmaschine vor Inbetriebnahme.... 82

Reinigungs- und Instandhaltungsarbeiten 82

Praktische Ratschläge zur Optimierung der Waschergebnisse...... 82

Allgemeine Ratschläge 84

Lösungen für auftretende Probleme 85

Anweisungen zum Wäschetrocknen 85

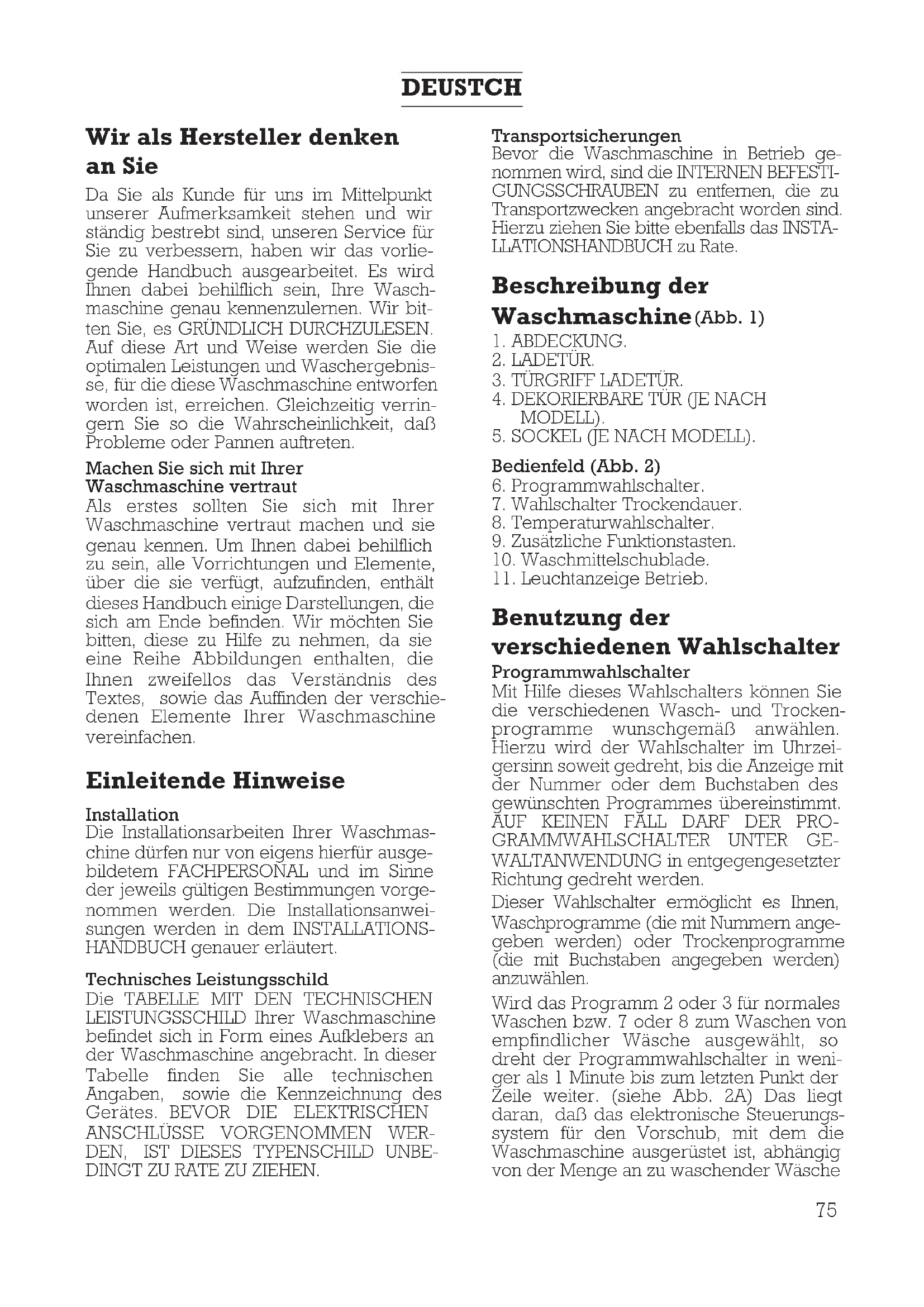

Wir als Hersteller denken an Sie

Da Sie als Kunde für uns im Mittelpunkt unserer Aufmerksamkeit stehen und wir ständig bestrebt sind, unseren Service für Sie zu verbessern, haben wir das vorliegende Handbuch ausgearbeitet. Es wird Ihnen dabei behilflich sein, Ihre Waschmaschine genau kennenzulernen. Wir bitten Sie, es GRÜNDLICH DURCHZULESEN. Auf diese Art und Weise werden Sie die optimalen Leistungen und Waschergebnisse, für die diese Waschmaschine entworfen worden ist, erreichen. Gleichzeitig verringern Sie so die Wahrscheinlichkeit, daß Probleme oder Pannen auftreten.

Machen Sie sich mit Ihrer Waschmaschine vertraut

Als erstes sollten Sie sich mit Ihrer Waschmaschine vertraut machen und sie genau kennen. Um Ihnen dabei behilflich zu sein, alle Vorrichtungen und Elemente, über die sie verfügt, aufzufinden, enthält dieses Handbuch einige Darstellungen, die sich am Ende befinden. Wir möchten Sie bitten, diese zu Hilfe zu nehmen, da sie eine Reihe Abbildungen enthalten, die Ihnen zweifellos das Verständnis des Textes, sowie das Auffinden der verschiedenen Elemente Ihrer Waschmaschine vereinfachen.

Einleitende Hinweise

Installation

Die Installationsarbeiten Ihrer Waschmaschine dürfen nur von eigens hierfür ausgebildetem FACHPERSONAL und im Sinne der jeweils gültigen Bestimmungen vorgenommen werden. Die Installationsanweisungen werden in dem INSTALLATIONS-HANDBUCH genauer erläutert.

Technisches Leistungsschild

Die TABELLE MIT DEN TECHNISCHEN LEISTUNGSSCHILD Ihrer Waschmaschine befindet sich in Form eines Aufklebers an der Waschmaschine angebracht. In dieser Tabelle finden Sie alle technischen Angaben, sowie die Kennzeichnung des Gerätes. BEVOR DIE ELEKTRISCHEN ANSCHLÜSSE VORGENOMMEN WERDEN, IST DIESES TYPENSCHILD UNBEDINGT ZU RATE ZU ZIEHEN.

Transportsicherungen

Bevor die Waschmaschine in Betrieb genommen wird, sind die INTERNEN BEFESTIGUNGSSCHRAUBEN zu entfernen, die zu Transportzwecken angebracht worden sind. Hierzu ziehen Sie bitte ebenfalls das INSTALLATIONSHANDBUCH zu Rate.

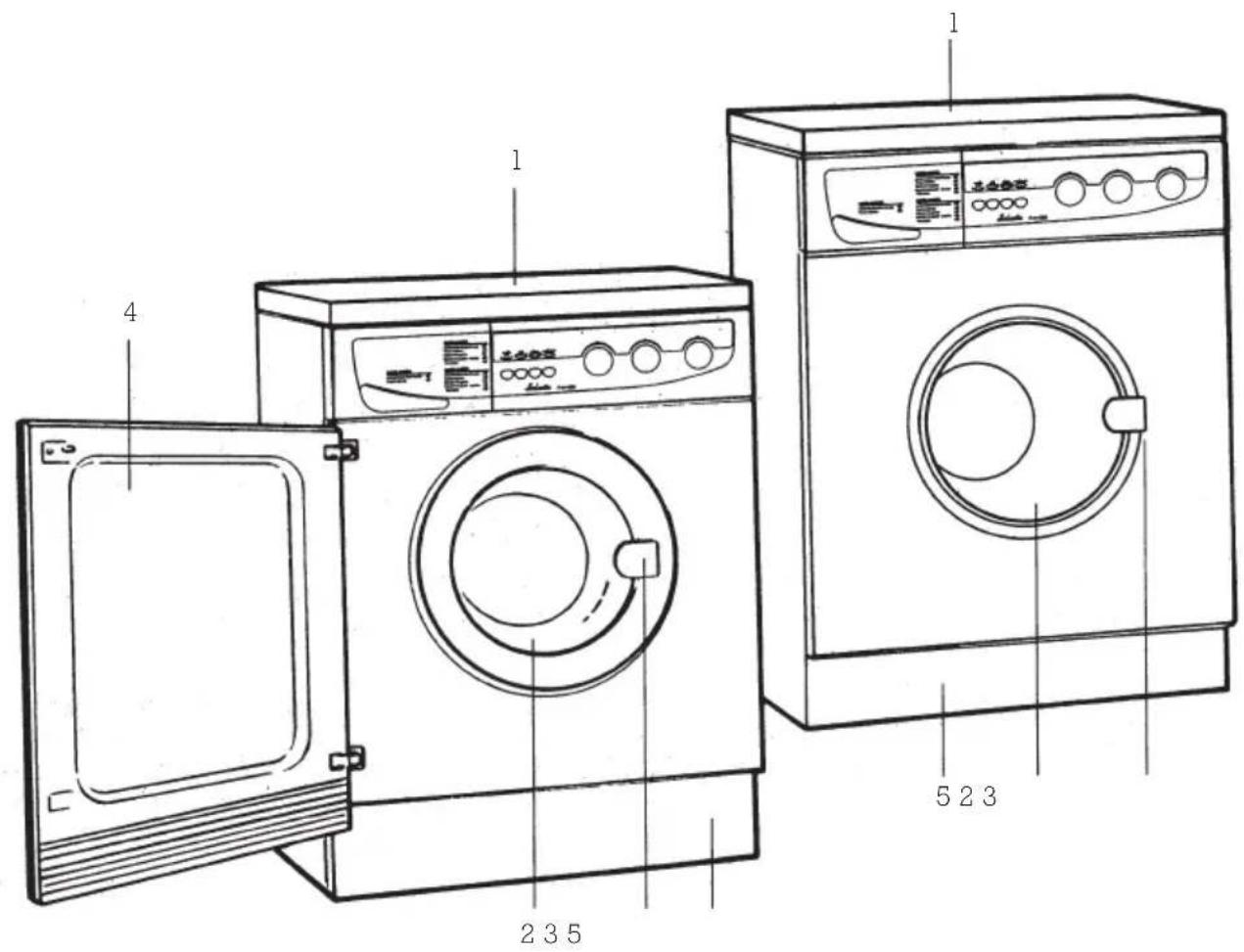

Beschreibung der

Waschmaschine (Abb. 1)

1. ABDECKUNG.
2. LÄDETÜR.
3. TÜR GRIFF LADETÜR.
4. DEKORIERBARE TÜR (JE NACH MODELL).
5. SOCKET (JE NACH MODELL).

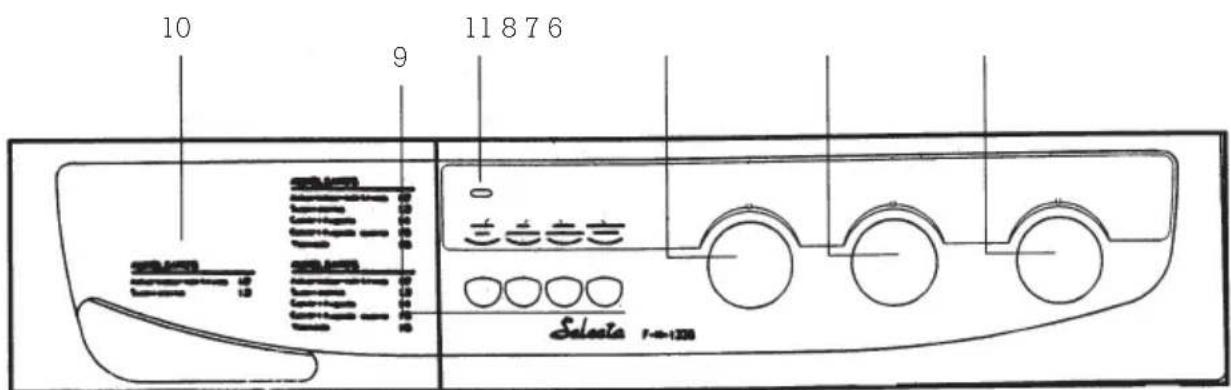

Bedienfeld (Abb. 2)

1. Programmwahlschalter.
2. Wahlschalter Trockendauer.
3. Temperaturwahlschalter.
4. Zusätzliche Funktionstasten.
5. Waschmittelschublade.
6. Leuchtanzeige Betrieb.

Benutzung der verschiedenen Wahlschalter

Programmwahlschalter

Mit Hilfe dieses Wahlschalters können Sie die verschiedenen Wasch- und Trockenprogramme wunschgemäß anwählen. Hierzu wird der Wahlschalter im Uhrzeigersinn soweit gedreht, bis die Anzeige mit der Nummer oder dem Buchstaben des gewünschten Programmes übereinstimmt. AUF KEINEN FÄLL DARF DER PROGRAMMWAHLSCHALTER UNTER GEWALTANWENDUNG in entgegengesetzter Richtung gedreht werden.

Dieser Wahlschalter ermöglicht es Ihnen, Waschprogramme (die mit Nummern angegeben werden) oder Trockenprogramme (die mit Buchstaben angegeben werden) anzuwählen.

Wird das Programm 2 oder 3 für normales Waschen bzw. 7 oder 8 zum Waschen von empfindlicher Wäsche ausgewählt, so dreht der Programmwahlschalter in weniger als 1 Minute bis zum letzten Punkt der Zeile weiter. (siehe Abb. 2A) Das liegt daran, daß das elektronische Steuerungssystem für den Vorschub, mit dem die Waschmaschine ausgerüstet ist, abhängig von der Menge an zu waschender Wäsche

eine bessere Nutzung des Waschmittels, sowie einen optimierten Verbrauch an Wasser und Energie ermöglicht.

Die Waschmaschine verfügt über die folgenden beiden Trockenprogramme: Normales Trocknen (S) und Trockengang für empfindliche Stoffe (D), die mit den Buchstaben gekennzeichnet sind.

Sobald das angewählte Waschprogramm durchgelaufen ist, befindet sich der Programmwahlschalter in einer der Stellungen, die mit dem Buchstaben gekennzeichnet sind (Abb. 2A).

Temperaturwahlschalter

Mit Hilfe dieses Wahlschalters kann die gewünschte Waschtemperatur angewählt werden. Hierzu wird der Temperatur-wahlschalter sanft soweit gedreht, bis die Nummer mit der gewünschten Temperatur übereinstimmt.

Sollten Sie ohne vorgeheiztes Wassers waschen wollen, so muß das Signal für "kalt" ✠ auf der Anzeige stehen.

Wahlschalter Trockendauer

Mit Hilfe dieses Wahlschalters für die Trockendauer können Sie wunschgemäß die Trockenzeit einstellen, die Sie für angemessen halten. Hierzu wird der Wahlschalter für die Trockendauer sanft im Uhrzeigersinn soweit gedreht, bis die Minutenangabe mit dem Symbol auf dem Bedienfeld übereinstimmt. Die Trockenzeiten werden in Minuten angegeben.

Nach Ablauf des Trockenprogrammes befindet sich der Wahlschalter für die Trockendauer (7) in der Stellung STOP. Sollte mit Hilfe des Wahlschalters für die Trockendauer eine bestimmte Trockenzeit angewählt worden sein, so wird nach Beendigung aller Waschprogramme automatisch ein Trockengang durch-geführt. Sollten Sie keinen Trockengag wünschen, so muß sich dieser Wahlschalter stets in der Stellung STOP befinden.

Verwendung der Tasten

|

Taste Betrieb/Stop

Läuft das angewählte Programm ohne Unterbrechung ab, so kann die Ladetür nach Programmende geöffnet werden. Zuvor muß allerdings ein Moment gewartet werden, bis die Sicherheitsvorrichtung in Form einer Türverriegelung die Sperrung aufhebt (Dauer: etwa 2 Minuten).

Befindet sich die Waschmaschine in Betrieb, so können sowohl das angewählte Wasch-als auch das Trockenprogramm unterbrochen werden, indem die Taste in die Stopstellung gedrückt wird. Anschließend erlischt die Betriebsanzeige (11).

Sobald die Taste wieder in die Betriebstellung gebracht wird, läuft das Programm an der Stelle weiter, an der es zuvor unterbrochen worden ist. Wollen Sie eine Unterbrechung im Programm vornehmen, um beispielsweise ein Kleidungsstück hinzuzufügen oder herauszunehmen, so vergewissern Sie sich bitte zunächst, daß der Wasserstand sich unterhalb der unteren Türkante befindet und die Temperatur noch keinen allzu hohen Wert erreicht hat. Berücksichtigen Sie bitte auch, daß Sie einen Moment warten müssen, bevor Sie die Ladetür öffnen, da zunächst die Sicherheitsvorrichtung in Form einer Türverriegelung die Sperrung aufheben muß, auch wenn die Betriebsanzeige bereits erloschen ist.

Zusätzliche Funktionstasten

Diese Tasten bieten Ihnen die Möglichkeit, bei allen zuvor angewählten Waschprogrammen zusätzliche Funktionen und Möglichkeiten zu benutzen, die Ihnen eine wunschgemäße und bedarfsgerechte und individuelle Behandlung Ihrer Wäsche ermöglichen.

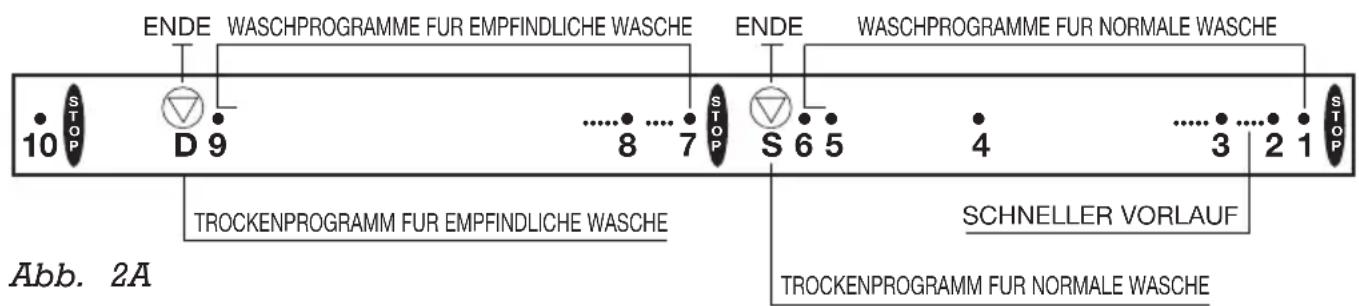

ENDE WASCHPROGRAMME FUR EMPFINDLICHE WASCHE 10 STOP D 9 8 7 STOP S 6 5 4 3 2 1 STOP TROCKENPROGRAMM FUR EMPFINDLICHE WASCHE SCHNELLER VORLAUF TROCKENPROGRAMM FUR NORMALE WASCHE Abb. 2A

DEUSTCH

Die Funktionen werden durch Betätigung der entsprechenden Taste ein-oder zugeschaltet.

Je nach gewähltem Gerätetyp ist Ihre Waschmaschine mit einer oder mehrerer der im folgenden beschriebenen Zusatzfunktionen ausgestattet:

- Taste zur Unterdrückung des Schleuderganges

Bei Betätigung dieser Taste wird der Schleudergang unterdrückt, wobei das angewählte Waschprogramm keine Rolle spielt. Auf diese Art und Weise wird die Faltenbildung beim Waschen von empfindlicher Wäsche vermieden.

- Taste zur Anwahl des Schleuderganges

Bei Betätigung dieser Taste wird die Schleudergeschwindigkeit herabgesetzt. Diese Verringerung ist vor allem dann geeignet, wenn stark getragene oder empfindliche Wäsche gewaschen wird.

Soll nach dem Waschgang ein Trockengang durchgeführt werden, so ist zu berücksichtigen, daß die Programmdauer sich entsprechend verlängert.

- Taste Schongang

Bei Betätigung dieser Taste unterbricht das Programm beim letzten Nachspülgang, so daß die Wäsche im Wasser, das in der Trommel verbleibt, schwimmt. Auf diese Art und Weise wird die Faltenbildung verhindert. In diesem Moment ist die Taste erneut zu drücken, um das Programm zu beenden oder das Programm für Wasserablaß anzuwählen, um das Schleudern zu verhindern.

Inbetriebnahme

Diese Waschmaschine ermöglicht Ihnen die Durchführung von Waschprogrammen, Trockenprogrammen oder kombinierten Wasch-Trockenprogrammen (abschließendes Trocknen).

Im folgenden werden einige Beispiele angegeben:

- Anwahl von Waschprogrammen:

1. Die dem gewünschten Waschprogramm entsprechende Nummer anwählen, indem der Programmwahl-

schalter (6) in die entsprechende Stellung gebracht wird.

1. Der Wahlschalter für die Trockendauer (7) muß sich in der Stellung STOP befinden.
2. Die gewünschte Waschtemperatur anwählen, indem der Temperaturwahlschalter (8) in die entsprechende Stellung gebracht wird.
3. Sollen Zusatzfunktionen durchgeführt werden, so wird die gewünschte Funktion durch Betätigung der entsprechenden Taste angewählt.
4. Die Betriebstaste drücken.

- Anwahl von Waschprogrammen mit anschließende Trockengang

Bei den durchzuführenden Schritten handelt es sich um dieselben, die im vorherigen Abschnitt zur Anwahl von Waschprogrammen beschrieben worden sind. Der einzige Unterschied besteht darin, daß der Wahlschalter für die Trockendauer (7) auf die gewünschte Trockendauer eingestellt werden muß.

- Anwahl von Trockenprogrammen

1. Den Buchstaben, der dem gewünschten Trockenprogramm entspricht (S oder D), mit Hilfe des Programmwahlschalters (6) in die entsprechende Stellung bringen.
2. Mit Hilfe des Wahlschalters für die Trockendauer (7) wird die gewünschte Trockenzeit eingestellt.
3. Die Betriebstaste drücken.

Eingeben der Wäsche in die Trommel

Öffnen der Ladetür

Um die Ladetür zu öffnen, wird am Griff nach außen gezogen 3 (Abb. 1).

Eingabe der Wäsche in die Trommel

Bei Eingabe der Wäsche in die Trommel empfehlen wir Ihnen, wie folgt vorzugehen:

• Vergewissern Sie sich, daß alle Taschen leer sind.
• Breiten Sie die verschiedenen Wäschestücke aus und sorgen dafür, daß sie

DEUSTCH

möglichst locker in der Waschmaschine liegen.

• Legen Sie die Wäschestücke einzeln in die Trommel und achten Sie bitte darauf, daß diese sich nicht ineinander verknoten. Kleinere Wäschestücke sollten in die Mitte der Trommel gelegt werden.
  – Achten Sie bitte darauf, die Wäschestücke nicht zusammen- zudrücken.
• Berücksichtigen Sie bitte auch das für die verschiedenen Waschprogramme empfohlene Höchstgewicht an Wäschemenge.
• Handtücher sollten nicht alleine gewaschen werden, sondern stets zusammen mit anderen Wäsches- tücken.

Sobald die zu waschende Wäsche in die Trommel eingegeben ist, wird die Ladetür geschlossen, indem sie in die Verschlußstellung gedrückt wird. Vergewissern Sie sich, daß die Tür eingerastet ist. Ächten Sie beim Schließen der Tür darauf, daß keine Wäschestücke zwischen Ladetür und Gummidichtung eingeklemmt werden.

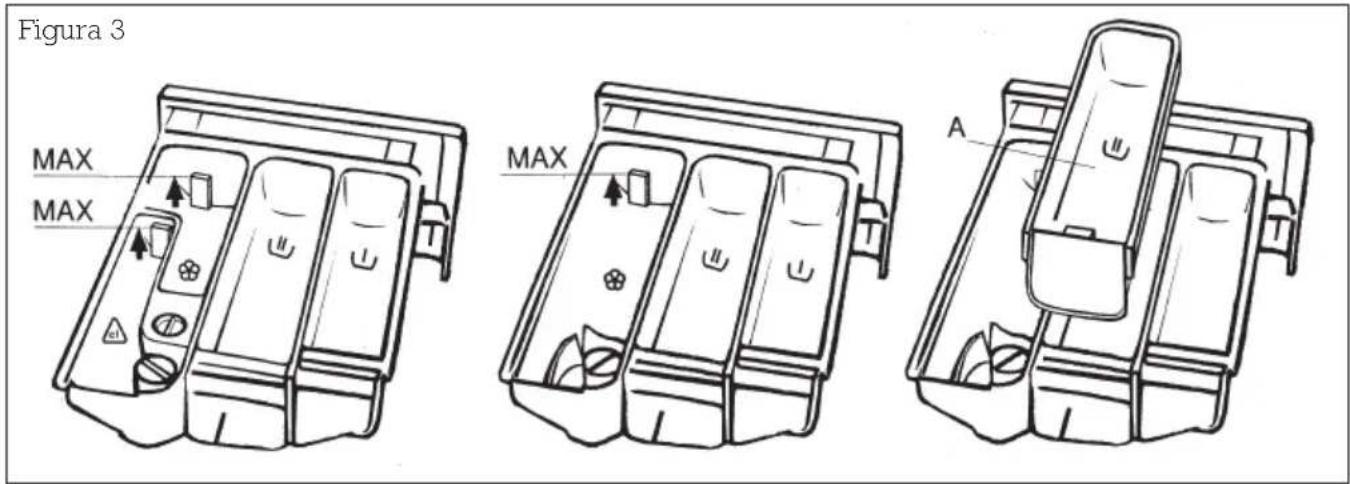

Eingabe von Waschmittel und Zusatzmitteln

Vor Beginn des Waschprogrammes ist das Waschmittel oder Zusatzmittel in die Waschmittelschublade einzufüllen (Abb. 3). Die Waschmittelschublade verfügt je nach Modell über drei oder vier Fächer, die mit den folgenden Symbolen gekennzeichnet sind:

Fach: Hier wird das Waschmittel zum VORWASCHEN eingefüllt.

Fach: Hier wird das Waschmittel für den HAUPTWASCHGANG eingefüllt.

Fach: Hier werden je nach Wunsch und Bedarf die verschiedenen flüssigen Zusatzmittel wie beispielsweise Weichspüler, usw. eingefüllt.

Fach: Cl Hier werden je nach Wunsch und Bedarf flüssige Bleichmittel wie beispielsweise Waschlauge, usw. eingefüllt.

Hinweis: Der Flüssigkeitspegel darf auf keinen Fall den HÖCHSTSTAND überschreiten (Abb. 3).

Zusatzschale

Bei dieser Waschmaschine haben Sie die Möglichkeit, verschiedene flüssige Waschmittel zu benutzen. Hierzu sollte die Zusatzschale verwendet werden, die Sie über unseren KUNDENDIENST erwerben können. Diese Zusatzschale wird in das FACH der Waschmittelschublade eingehängt (Abb. 3). Bei der Dosierung sollten stets die Herstellerangaben befolgt werden. Auf keinen Fall darf aber die Waschmittelmenge den MAXIMALPEGEL überschreiten, der am Schalenrand markiert ist.

Waschmittel

Es sollten ausschließlich Waschmittel verwendet werden, die für die zu waschende, waschmaschinenfeste Wäsche geeignet sind. Wählen Sie Waschmittel guter Qualität, die keinen Schaum bilden. Beim Waschen von Wolle sollten nur neutrale Waschmittel verwendet werden.

Waschmitteldosierung

Denken Sie bitte daran, daß die zu verwendenden Mengen an Waschmittel stets von folgenden Umständen abhängen:

– Zu waschende Menge.
- Wäscheart.
– Verschmutzungsgrad der Wäsche.
- Wasserhärte.

Allerdings sei an dieser Stelle darauf hingewiesen, daß eine höhere Menge an Waschmittel nicht automatisch zur Verbesserung der Waschergebnisse führt. Hinzu kommt, daß vermehrter Verbrauch an Waschmittel sich negativ auf die Umwelt auswirkt.

Bei Waschprogrammen ohne Vorwaschen sollten Waschmittel verwendet werden, die direkt im Inneren der Trommel dosiert werden können. Auf jeden Fall aber empfehlen wir Ihnen, stets den Anweisungen des Herstellers Folge zu leisten.

In der folgenden Tabelle finden Sie Richtwerte für die der Dosierung des Waschmittels in Bezug auf die Wasserhärte und die zu waschende Menge an Wäsche.

DEUSTCH

	WÄSCHEMENGE IN KG.
	5	3,5	2,5	1
Wasserhärte (französische Gradangabe)	Waschmittelmengen in gramm
Weich (bis zu 12)	90	80	65	55
Mittel (12/25)	125	115	90	75
Hart (25/37)	160	140	110	90
Sehr hart (mehr als 37)	180	160	130	110
Die Angaben über den jeweiligen Härtegrad des Wassers erhalten Sie bei den entsprechenden örtlichen Behörden. Sollte es sich um deutsche Gradangaben handeln, so sind die in dieser Tabelle gemachten Werte mit dem Faktor 1,78 multiplizieren.

Anwahl des geeigneten Waschprogramms

Sie haben eine Waschmaschine erworben, die über eine VIELFALT AN PROGRAMMEN verfügt, die sie für die Behandlung aller Art von Wäsche geeignet macht. Es gibt die folgenden beiden PROGRAMMGRUPPEN:

1.- NORMALE PROGRAMME, geeignet zum Waschen von widerstandsfähigen Stoffen und Textilien. 2.- PROGRAMME FÜR EMPFINDLICHE STOFFE, geeignet zum Waschen von empfindlichen Stoffen und Textilien.

Die eingebauten Waschsysteme, mit denen Ihre Waschmaschine ausgestattet ist, ermöglichen sowohl das Waschen von Baumwolle als auch das Waschen von Synthetikstoffen, sowie Wäschestücke aus Wolle, Seide und Acryll.

Grundsätzlich unterscheiden sich die beiden PROGRAMMGRUPPEN durch die Umdrehungsgeschwindigkeit der Trommel, sowie durch die Temperatur, die Waschzeit und die beim Waschen verwendete Wassermenge voneinander.

Im Allgemeinen sind die NORMALEN Programme zum Waschen von widers- tandsfähigen Stoffen wie beispielsweise Baumwolle, widerstandsfähige Synthetikstoffe, Leinen, usw. geeignet. Die Programme für EMPFINDLICHE STOFFE waschen bei einer

geringeren und somit für die Wäsche sanfteren Umdrehungsgeschwindigkeit der Trommel. Außerdem arbeiten sie mit einer geringeren Temperatur und höherem Wasserstand. Vorgesehen ist diese Art von Programmen für das Waschen von Synthetikstoffen, Wolle, Seide, usw. Die Modelle, die mit einem Temperaturwahlschalter ausgerüstet sind, verfügen über eine variierbare Automatikregulierung der Wäschemenge, wodurch der Verbrauch an Wasser und Energie automatisch an die zu waschende Wäschemenge angepaßt wird.

Programmtabellen

Im folgenden finden Sie eine ausführliche PROGRAMMTABELLE. Ziehen Sie diese zu Rat, da Sie hier alle Angaben bezüglich der verschiedenen Waschprogramme, die Ihnen Ihre Waschmaschine bietet.

In zusammenfasster Form finden Sie diese Tabelle auf der vorderen oder oberen Tafel auf dem Reinigungsmittelbehälter oder auf einer Karte, die sich in der Tüte mit den Unterlagen befindet.

Wir möchten Sie daran erinnern, daß Ihre Waschmaschine außer den hier aufgeführten Waschprogrammen auch über zwei Arten von Trockenprogrammen verfügt:

- Programm S: NORMALES TROCKNEN.

- Programm D: TROCKENGANG FUR EMPFINDLICHE STOFFE.

Programmübersicht
Normale Waschprogramme:
Gewebe aus Baumwolle, Leinen, Hanf, usw.
Empfohlene Trommelfüllung: 5,0 Kg.

Programmstellung	PROGRAMMBESCHREIBUNG	Empfohlener Temperaturbereich	Waschmittel-fächer	Wäschesymbole	Verschmutzungsgrad und Weißwäsche / Buntwäsche	Ungefähre Dauer (minuten)	kWh liter
1	Vorwaschen mit anschließendem Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusatzmitteln und abschließendes Schleudern.	90-70°C			Stark verschmutzt Weißwasche	115-135	1.20-1.7553
		60-50°C			Stark verschmutzt Widerstandsfähige Buntwäsche	115-130	0.90-1.0553
		40-Kalt-waschen			Stark verschmutzt Empfindliche Buntwäsche	95-115	0.15-0.6053
2	Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusatzmitteln und abschließendes Schleudern.	90-70°C			Verschmutzt Weißwasche	110-130	1.20-1.7553
		60-50°C			Stark verschmutzt Widerstandsfähige Buntwäsche	120-135	0.90-1.0553
		40-Kalt-waschen			Wenig verschmutzt Empfindliche Buntwäsche	95-120	0.15-0.6053
3	Kurzer Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusatzmitteln und abschließendes Schleudern (empfohlene Trommelfüllung: 2,5 kg.).	40-Kalt-waschen			Wenig verschmutzt Empfindliche Buntwäsche	40-45	0.15-0.3035
4	Klarspülgänge, mit automatischer Absorbierung von Zusatzmitteln und abschließendes Schleudern.				Widerstandsfähige Stoffe	35	0.0540
5	Klarspülgänge, mit automatischer Absorbierung von Zusatzmitteln und abschließendes Schleudern.				Widerstandsfähige Stoffe	10	0.0515
6	Entleerung und langes Schleudern. Widerstandsfähige Stoffe					8	0.050

Washprogramme für empfindliche Wäsche:
Empfindliche Wäsche aus Synthetikgewebe, Mischgewebe, usw. Empfohlene Trommelfüllung: 2,5 Kg.

Programmstellung	PROGRAMMBESCHREIBUNG	Empfohlener Temperaturbereich	Waschmittel-fächer	Wäschesymbole	Verschmutzungsgrad und Weißwäsche / Buntwäsche	Ungefähre Dauer (minuten)	kWh liter
7	Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusatzmitteln und abschließendes Schleudern.	60-50°C			VerschmutztWeißwasche	60-65	0.50-0.7048
		40-Kalt-waschen		30 40	Wenig verschmutztEmpfindliche Buntwäsche	55-60	0.10-0.4048
9	Entleerung und schonendes Schleudern.				Empfindliche Wäsche	5	0.050

Waschprogramm für Wolle:
Wollgewebe Empfohlene Trommelfüllung: 1,0 Kg.

Programmstellung	PROGRAMMBESCHREIBUNG	Empfohlener Temperaturbereich	Waschmittel-fächer	Wäschesymbole	Verschmutzungsgrad und Weißwäsche / Buntwäsche	Ungefähre Dauer (minuten)	kWh liter
8	Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusatzmitteln und abschließendes Schleudern.	40-Kalt-waschen			Wenig verschmutzt Empfindliche Buntwäsche	30-45	0.05-0.50 52

10

Entleerung ohne Schleudern.

2

00

Reinigung der Waschmaschine vor Inbetriebnahme

Um eventuell noch vorhandene Reste an Material, Schmiermittel oder Prüfwasser aus dem Inneren der Waschmaschine zu entfernen, sollte die Waschmaschine vor der ersten Benutzung gründlich gereinigt werden. Hierzu ist wie folgt vorzugehen:

– Die eventuell noch vorhandenen Wassereste ablassen (Programm 13).
– Eine Dosis Waschmittel in das FACH DER 11 WASCHMITTELSCHUBLADE geben.
- Mit Hilfe des Programmwahlschalters (6) das WASCHPROGRAMM Nummer 2 (90° C ohne Vorwaschen) durchlaufen lassen.

Reinigungs- und Instandhaltungsarbeiten (Fig. 6)

Ihre Waschmaschine ist mit einer selbstreinigenden Pumpe ausgerüstet, weshalb keine Reinigungs- und Wartungsarbeiten erforderlich sind. Allerdings kann es geschehen, daß versehentlich Gegenstände (z. Bsp. Knöpfe, Münzen, Nadeln, usw.) in die Pumpe fallen. Wenn diese über den Abflußschlauch aus dem Gerät ausgestoßen würden, könnte es zu Beschädigungen an demselben kommen. Aus diesem Grund ist Ihre Waschmaschine mit einem speziellen Filter ausgestattet, der im Vorderbereich der Pumpe zugänglich ist und mögliche Verstopfungen verhindert. Um Zugang zu diesem Filter zu erhalten, muß lediglich die Sockelblende abgenommen werden, die sich im Unterbereich der Waschmaschine (Abbildung 1) befindet. Dazu wird wie folgt vorgegangen:

Mit Hilfe eines Schraubenziehers werden zunächst die beiden seitlichen Schrauben (A) und anschließend der Flansch (D) im Oberbereich entfernt. Dann wird eine Drehung in Pfeilrichtung (F) ausgeführt, woraufhin die drei Flansche (B) entriegelt werden.

Eine Auffangschale unter den Filter stellen, um die geringe Wassermenge aufzufangen, die beim Abnehmen des Filterdeckels austritt.

Den Filterdeckel entgegen dem Uhrzeigersinn drehen und die Flusen oder Gegenstände, die sich mit der Zeit angesammelt haben, aus der Pumpenkammer entfernen.

Für den anschließenden Wiedereinbau sind diese Anweisungen in umgekehrter Reihenfolge auszuführen, wobei besonders darauf geachtet werden muß, daß der Filterdeckel ordnungsgemäß geschlossen worden ist.

Achtung: Aus Sicherheitsgründen sollten Sie sich vor dem Entfernen der Sockelblende vergewissern, daß der Waschzyklus abgelaufen ist und das Gerät von der Stromversorgung getrennt ist.

Praktische Ratschläge zur Optimierung der Waschergebnisse

Im folgenden finden Sie eine Reihe an Ratschlägen, die Sie berücksichtigen sollten, wenn Sie Ihre Waschmaschine benutzen. Diese Ratschläge beziehen sich auf die verschiedenen Wäschearten, die Sie in dieser Waschmaschine waschen können, sowie auf die verschiedenen Waschmitteltypen, die Sie benutzen können. Berücksichtigen Sie die Ratschläge bitte, da ihre Kenntnis und Anwendung Ihnen bessere Waschergebnisse, sowie eine optimale Instandhaltung der Waschmaschine garantiert.

Sortieren der Wäsche

Sortieren Sie Ihre Wäsche stets nach folgenden Kriterien:

• FARBE
• VERSCHMUTZUNGSGRAD
• EMPFINDLICHKEIT

Farbe

• Bevor die Wäsche in die Waschmaschine eingegeben wird, sollte sie nach Stoffarten und Farbechtheit sortiert werden.
• Weiß-und Buntwäsche sollten stets getrennt gewaschen werden.
  – Sollte es sich bei Buntwäsche um neue Kleidungsstücke handeln, so raten wir Ihnen, diese mehrfach und gesondert

DEUSTCH

zu waschen, damit Ihre andere Wäsche nicht verfärbt wird.

Verschmutzungsgrad

• Sortieren Sie Ihre Wäsche nach Verschmutzungsgrad. Behandeln Sie stark verschmutzte oder fleckige Wäsche mit besonderen Reinigungsmitteln.
  – Stark verschmutzte Bereiche, vor allem Hemdkragen und Manschetten, sollten vorbehandelt werden..
  – Leicht verschmutzte Wäsche sollte zunächst mit einem Kurzprogramm vorgewaschen werden. Auf diese Art und Weise erhalten Sie nicht nur ein hervorragendes Waschergebnis, sondern sparen außerdem noch Energie.
• Normal verschmutzte Wäsche sollte nur mit einem normalen Waschprogramm behandelt werden.
• Stark verschmutzte Wäsche sollte stets mit einem Vorwaschgang gewaschen werden.

Empfindlichkeit

• Einige Kleidungsstücke, sei es wegen der Stoffart oder ihrer Verarbeitung, können empfindlich auf heftige Bewegungen reagieren. Aus diesem Grunde wird die Verwendung der PROGRAMME FÜR EMPFINDLICHE WÄSCHE empfohlen, über die Ihre Waschmaschine verfügt.
• Kleidungsstücke aus Wolle können mit einem BESONDEREN PROGRAMM FÜR WOLLE gewaschen werden, über das Ihre Waschmaschine ebenfalls verfügt.

Vergewissern Sie sich aber bitte stets, daß die zu waschenden Kleidungsstücke maschinenwaschbar sind.

Wäschesymbole

Diese Symbole befinden sich normalerweise auf den Etiketten, die Innen am Kragen oder den Seitenteilen der Kleidungsstücke angebracht sind. Diese Symbole enthalten u. a. Angaben über:

• Höchstzulässige WASCHTEMPERATUR.
  – Reinigungsvorgänge, mit denen diese Kleidungsstücke behandelt oder nicht behandelt werden dürfen.
  – Behandlungsweisen zur Bewahrung der Wäsche.
• Temperaturen und Bügelformen.

Symbole und ihre Bedeutung

30 Wascbar bei 30°C.
40 Wascbar bei 40°C..
60 Wascbar bei 60°C. Buntwäsche.
90 Wascbar bei 90° C. Widerstandsfähige Wäsche.
Nicht zu Hause waschen.
△ Waschlaugengeeignet.
Waschlaugengeeignet.
Nicht waschlaugengeeignet.
○ Trockenreinigung.
Keine trockenreinigung.
Geeignet für wäschetrockner.
Ungeeignet für wäschetrockner.
○ Trockenreinigung und specialbehandlung.
F Trockenreinigung. Nur mit mineralhaltigen Lösungsmitteln, Washbenzin, Terpentin, usw. reinigen.
P Trockenreinigung. Nur mit den vorher genannten Mitteln oder Perchlorethylen reinigen.
A Trockenreinigung. Es können alle gängigen Lösungsmittel verwendet werden.
Nur bei niedriger Temperatur bügeln.
Bei mittlerer Hitze bügeln.
Bei starker Hitze bügeln.
Nicht zu Hause bügeln.
Wolle.

Behandlung von Flecken

Bei vielen Gelegenheiten und bedingt durch die besonderen Eigenschaften einiger Flecken, erhalten Sie möglicherweise nicht die gewünschten Waschergebnisse. Im folgenden finden Sie einige Vorschläge zur Behandlung der verschiedenen Flecken, bevor Sie die Schmutzwäsche in die Waschmaschine geben.

Wasserlösliche Flecken

Obwohl es sich hier um hartnäckige Flecken handelt, sollten Sie versuchen, diese mit einer Waschpaste oder Waschcreme vorzu-behandeln.

DEUSTCH

Wasserunlösliche Flecken

Behandeln Sie diese Flecken mit einem speziellen Fleckenentferner.

Andere Flecken

Filzstift und Kuli: diese Flecken sollten mit einem alkoholgetränkten Tuch eingerieben werden.

Kerzenwachs: diese Flecken sollten zunächst mit einem Löschblatt abgedeckt und kurz bei einer für den jeweiligen Stoff angemessenen Temperatur übergebügelt werden. Gegebenenfalls ist der Vorgang zu wiederholen.

Harz, Fett und Hautcreme: diese sollten mit Reinigungsbenzin vorbehandelt und anschließend in der Waschmaschine gewaschen werden.

Teer: mit Butter einreiben und eine Weile einwirken lassen. Anschließend die Wäsche in der Waschmaschine waschen.

Blut, Milch und Ei: in Kaltwasser einweichen und anschließend mit einem enzymhaltigen Waschmittel bei einer Temperatur zwischen 50°C und 60°C waschen, wobei stets darauf geachtet werden muß, daß der Stoff des Kleidungsstückes diese Behandlungsweise verträgt.

Obst, Kaffee und Wein: diese Flecken verschwinden normalerweise nach mehrmaligem Waschen in der Maschine.

Sollten Sie es eines Tages mit einem besonders hartnäckigem Fleck zu tun haben, den Sie nicht auswaschen können, so wenden Sie sich an einen Fachmann. Auf keinen Fall DÜRFEN CHEMISCHE PRODUKTE IN DIESER WASCHMASCHINE VERWENDET WERDEN.

Praktische Ratschläge zum Einlegen der Wäsche in die Trommel

• Wenn möglich sollte die Waschmaschine vollkommen gefüllt werden. Auf diese Art und Weise erreichen Sie eine erhebliche Ersparnis an Wasser- und Energieverbrauch.
• Soll stark verschmutzte Wäsche oder Frotteewäsche BHandtücher, Bade-zimmervorleger, usw.) gewaschen werden, so sollte die Trommel der Waschmaschine nicht ganz gefüllt werden.
• Wenn möglich sollten stets Kleidungsstücke verschiedener Größe in ein und demselbem Waschprogramm gewas-

chen werden. Auf diese Art und Weise wird der Waschvorgang verstärkt und die Verteilung der Wäsche in der Trommel beim Schleudern optimiert. Die Waschmaschine arbeitet dann auch leiser.

Allgemeine Hinweise zum Waschen

• Werden Kleidungsstücke zusammen gewaschen, die für verschiedene Waschtemperaturen gedacht sind, so ist stets die niedrigste aller Temperaturen anzuwählen.
• Als allgemeine Richtlinie sollten Bleichmittel nur für widerstandsfähige Wäsche wie Baumwolle, Leinen, usw. verwendet werden.
• Kleidungsstücke aus Synthetikfaser, Mischgewebe und andere empfindliche Stoffe sollten mit den Spezialprogrammen für empfindliche Stoffe gewaschen werden, wodurch die Bildung von Falten, die beim Bügeln schwer zu entfernen sind, verhindert wird.
  – Die Programme für empfindliche und hochempfindliche Stoffe sollten mit einem kurzen Schleudergang beendet werden. Auf diese Art und Weise wird das Nachspülen verbessert und Sie können die Wäsche gut abgetropft aus der Waschmaschine entnehmen.

Allgemeine Ratschläge

Instandhaltung

Vor der Durchführung von Reinigungs- oder Instandhaltungsarbeiten an der Waschmaschine sollte die Waschmaschine von der Stromversorgung getrennt werden.

Reinigung

Nach jedem Waschvorgang sollte die LADETUR eine Weile offen gelassen werden, damit die Luft im Inneren der Waschmaschine frei zirkulieren kann.

Es ist ratsam, in regelmäßigen Zeitabständen einen vollständigen Waschgang unter Verwendung eines Entkalkers durchlaufen zu lassen, wodurch die Lebensdauer Ihrer Waschmaschine erheblich verlängert wird.

Äußere Reinigung

Um die Waschmaschine von außen zu reinigen, sollten Sie lauwarmes Seifenwasser

DEUSTCH

oder ein sanftes Reinigungsmittel, auf keinen Fall aber Poliermittel oder Lösungsmittel verwenden. Abschließend wird die Waschmaschine mit einem weichen Tuch abgerieben.

Reinigung der Waschmittelschublade

Die WASCHMITTELSCHUBLADE sollte spätestens dann gereinigt werden, wenn Waschmittelreste am Schubladenrand haften bleiben und sich festsetzen. Hierzu ist wie folgt vorzugehen:

1.- Die WASCHMITTELSCHUBLADE vollständig entnehmen, indem an ihr gezogen wird.
2.- Die SCHUBLADENFÄCHER gründlich mit Hilfe von lauwarmen Seifenwasser und einer Bürste reinigen.
3.- Die SAUGHEBER der Wasch-Waschmittelfächer für flüssige Waschmittel sollten ebenfalls gründlich gereinigt werden.

Sobald alle diese Schritte ausgeführt worden sind, wird die Waschmittelschublade wieder eingesetzt.

Lösungen für auftretende Probleme

Sollten Probleme bei der Benutzung Ihrer Waschmaschine auftreten, so können Sie diese möglicherweise mit Hilfe der folgenden Beschreibungen für Fehlerlösungen selbst lösen.

Sollte es Ihnen allerdings nicht gelingen, diese Störung zu beseitigen, so trennen Sie die Waschmaschine bitte von der Stromversorgung und setzen sich mit dem TECHNISCHEN KUNDENDIENST in Verbindung. Im Inneren der Waschmaschine gibt es keine Sicherung oder ähnliche Bauteile, die der Kunde nicht selber auswechseln kann. Wir raten Ihnen aber dringend, die Waschmaschine auf keinen Fall zu öffnen.

Die Waschmaschine nimmt den Betrieb nicht auf

– Es liegt keine Spannung an.
– Die Waschmaschine ist nicht an die Stromversorgung angeschlossen.
– Die Sicherungen der elektrischen Installation sind herausgesprungen.

– Die Waschmaschinentür ist nicht ordnungsgemäß geschlossen.
– Die Betriebstaste ist nicht gedrückt.

Die Waschmaschine nimmt kein Wasser auf

– Die Wasserleitung ist leer.
– Der Wassereinlaßhahn ist nicht geöffnet.
– Der Schlauchfilter ist verstopft.
– Der Zuführschlauch ist geknickt.

Die Waschmaschine läßt kein Wasser ab und schleudert nicht

– Der Ablaßschlauch ist geknickt.

Die Waschmaschine vibriert oder gibt laute Geräusche von sich

– Die INTERNEN BEFESTIGUNGSS-CHRAUBEN FÜR DEN TRANSPORT sind nicht entfernt worden.
– Die Waschmaschine ist schlecht ausgerichtet. (Fragen Sie das Installationshandbuch um Rat).

Wichtig:

Einige Modelle (hohe Schleuder-geschwindigkeit) sind mit einem Sicherheitssystem beim Schleudern ausgestattet, wodurch das Schleudern verhindert wird, falls sich die in der Trommel befindliche Wäsche zusammengeknäult hat, was zu starken Vibrationen führen würde. Sollten Sie beobachten, daß die Wäsche nicht ordnungsgemäß abgetropft aus der Waschmaschine kommt, so sollten Sie nach entsprechender Verteilung der Wäsche im Inneren der Trommel erneut den Schleudergang versuchen.

Anweisungen zum Wäschetrocknen

Trockensystem

Das Trocknen erfolgt durch Heißluftzirkulation in geschlossenem Kreislauf und Verdampfung durch Abkühlung des Leitungswassers.

Aus diesem Grund IST ES NOTWENDIG, DEN WASSEREINLASSHAHN AUCH BEIM TROCKNEN IN OFFENSTELLUNG ZU LASSEN.

Die Ablaßpumpe arbeitet gleichzeitig und nimmt ihren Betrieb in regelmäßigen

DEUSTCH

Zeitabständen während des Trocknens auf, um das Kühlwasser zusammen mit dem entstehenden Kondenswasser abzulassen

Während der letzten Minuten des Trocknens wird die Umlaufluft nicht mehr erhitzt. Auf diese Art und Weise wird die Temperatur im Inneren angegelichen und die Faltenbildung in der Wäsche vermieden. Es wird empfohlen, DIESE LETZTE PHASE DES TROCKNENS AUF KEINEN FALL ZU UNTERBRECHEN.

Vorbereitung der zu trocknenden Wäsche

Beherzigen Sie bitte die vom Hersteller gemachten Angaben auf den Etiketten der Kleidungsstücke und vergewissern Sie sich, daß diese maschinengetrocknet werden können.

Geben Sie keine hochempfindliche Wäsche wie beispielsweise Gardinen, Wollartikel, Seide, schaumstoffhaltige Wäsche oder ähnliches in den Trockner.

WICHTIG:

Nur mit Wasser gewaschene Stoffe können mit Heißluft getrocknet werden. Auf keinen Fall darf versucht werden, Wäsche zu trocknen, die zuvor mit entzündlichen Reinigungsmitteln (Reinigungsbenzin, Alkohol, Wachs, Fleckenentferner, usw.) behandelt worden sind, da in diesen Fällen hohe Brandgefahr besteht.

Die werkseits empfohlene maximale Trommelfüllung an zu trocknender Wäsche beträgt 2,5 kg an trockener Wäsche, die aus widerstandsfähigen Stoffen besteht. Bei empfindlichen Stoffen beträgt diese Menge 1,5 kg. Das heißt, daß bei Durchführung eines Waschprogrammes mit voller Trommel und anschließendem Trocknen zwei Trockengänge durchzuführen sind.

Programmierung

Ihre Trockner-Waschmaschinenkombination verfügt über zwei Trockenprogramme:

– Widerstandsfähige Wäsche, Baumwolle (Stellung S)
– Empfindliche Wäsche, Synthetikgewebe (Stellung D)

Die Anwahl der Trockenprogramme erfolgt über den Programmierschalter (6)

Das Trocknen in der Stellung D wird bei einer niedrigeren Temperatur als beim Trockenprogramm S durchgeführt.

Desweiteren ist es möglich, reine Trocken- oder Waschprogramme mit anschließen- dem Trocknen durchzuführen βWaschen-Waschen/Trocknen).

HINWEIS

Geben Sie Ihrer Waschmaschine bitte stets die Möglichkeit, die Endtemperatur anzugleichen, damit die Faltenbildung verhindert wird. Aus diesem Grunde sollten Sie, falls Sie einen bereits begonnenen Trockenvorgang unterbrechen wollen, den Zeitwahlschalter für die Trockendauer (7) in die Stellung bringen, so daß ein paar Minuten lang Kaltluft zirkulieren kann.

Trockenzeit

Die zum Trocknen benötigte Zeit kann je nach Stoffart und Kleidungsgröße, sowie Trommelfüllung sehr unterschiedlich sein. Aus diesem Grund werden Sie vielleicht einige Zeit brauchen, bis Sie die richtige und passende Trockendauer gefunden haben.

Als Hilfe möchten wir Ihnen die Angaben der folgenden Tabelle mit Richtwerten für die verschiedenen Trockenzeiten zur Verfügung stellen.

Zeitangabe in minuten
Trommel-füllung (kg)	Widerstandsfähige stoffe		Empfindliche stoffe
	Getrocknet	Bügelferting	Getrocknet	Bügelferting
0.5	25	30	35	40
1.5	50	65	80	100
2.5	85	100	—	—

1 2 3 5 4 5 2 3

Figura 1

10 9 11876 Selena r→123

Figura 2
