MANUALE UTENTE L41 EDESA

Manuale di istruzioni per l'uso e la manutenzione

ITALIANO

Indice

Sempre pensiamo a Lei.... 19

Conoscere la lavabiancheria.... 19

Avvertenze prima di usare l'apparecchio per la prima volta 19

Installazione 19

Targhetta delle caratteristiche tecniche 19

Fissaggio per il trasporto.... 19

Descrizione della lavabiancheria.... 19

Cruscotto.... 19

Impiego delle manopole di selezione.... 19

Manopola di selezione dei programmi.... 19

Manopola di selezione delle temperature.... 20

Manopola di selezione del tempo di asciugatura.... 20

Impiego dei tasti.... 20

Tasto di avvio/arresto 20

Tasti delle funzioni addizionali 20

Avvio 21

Carico della biancheria nel cestello.... 21

Carico del detersivo e degli additivi 22

Impostazione del programma di lavaggio.... 23

Tabella dei programmi.... 23

Guida di programmi.... 24-25

Pulizia prima dell'uso 26

Pulizia e cure particolari 26

Consigli utili per ottimizzare il lavaggio.... 26

Consigli generali 28

Guida alla soluzione dei problemi.... 29

Istruzioni per l'asciugatura.... 29

ITALIANO

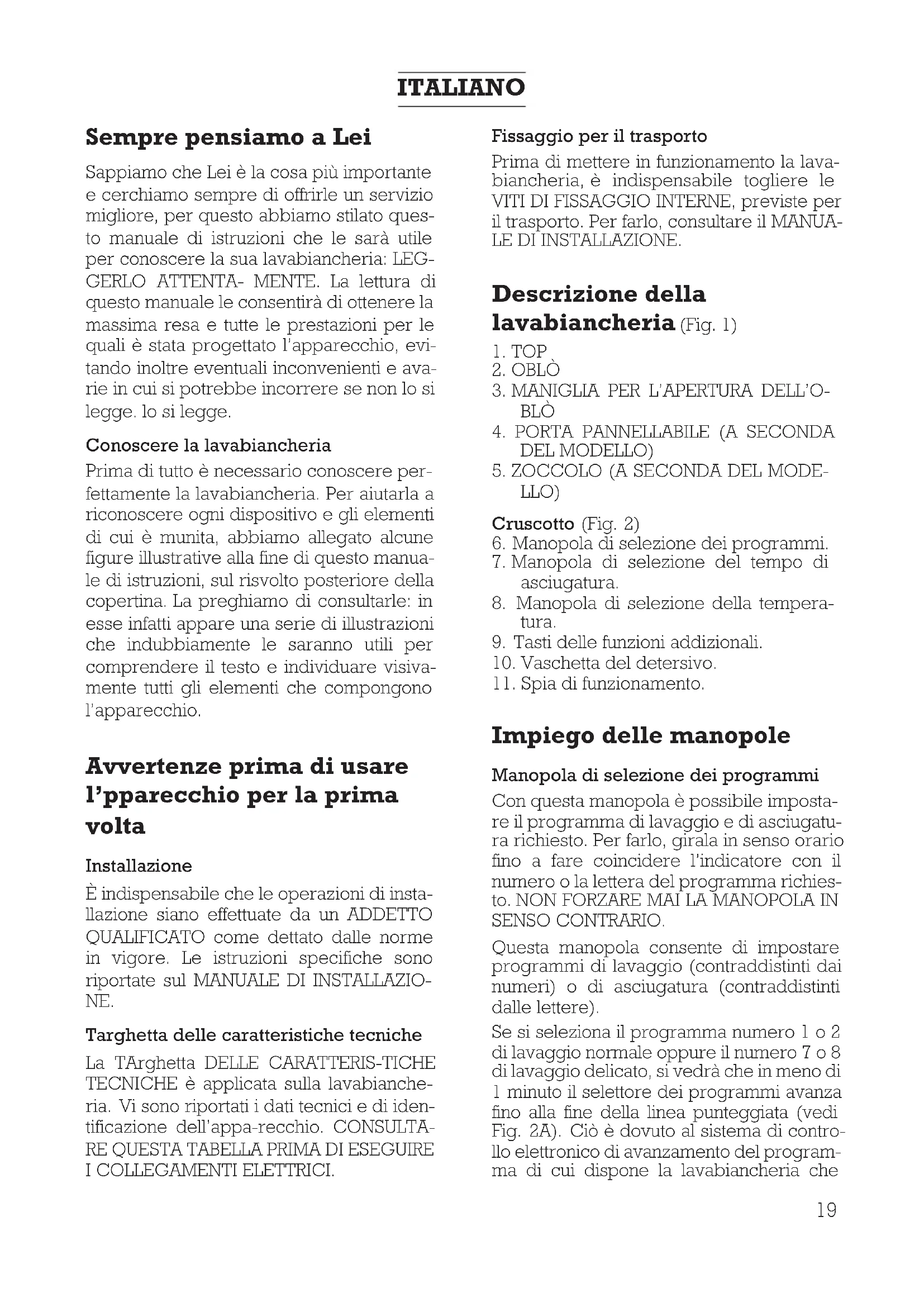

Sempre pensiamo a Lei

Sappiamo che Lei è la cosa più importante e cerchiamo sempre di offrirle un servizio migliore, per questo abbiamo stilato questo manuale di istruzioni che le sarà utile per conoscere la sua lavabiancheria: LEGGERLO ATTENTA- MENTE. La lettura di questo manuale le consentirà di ottenere la massima resa e tutte le prestazioni per le quali è stata progettato l'apparecchio, evitando inoltre eventuali inconvenienti e avarie in cui si potrebbe incorrere se non lo si legge. lo si legge.

Conoscere la lavabiancheria

Prima di tutto è necessario conoscere perfettamente la lavabiancheria. Per aiutarla a riconoscere ogni dispositivo e gli elementi di cui è munita, abbiamo allegato alcune figure illustrative alla fine di questo manuale di istruzioni, sul risvolto posteriore della copertina. La preghiamo di consultarle: in esse infatti appare una serie di illustrazioni che indubbiamente le saranno utili per comprendere il testo e individuare visivamente tutti gli elementi che compongono l'apparecchio.

Avvertenze prima di usare l'pparecchio per la prima volta

Installazione

È indispensabile che le operazioni di installazione siano effettuate da un ADDETTO QUALIFICATO come dettato dalle norme in vigore. Le istruzioni specifiche sono riportate sul MANUALE DI INSTALLAZIONE.

Targhetta delle caratteristiche tecniche

La TArghetta DELLE CARATTERIS-TICHE TECNICHE è applicata sulla lavabiancheria. Vi sono riportati i dati tecnici e di identificazione dell'appa-recchio. CONSULTARE QUESTA TABELLA PRIMA DI ESEGUIRE I COLLEGAMENTI ELETTRICI.

Fissaggio per il trasporto

Prima di mettere in funzionamento la lava-biancheria, è indispensabile togliere le VITI DI FISSAGGIO INTERNE, previste per il trasporto. Per farlo, consultare il MANUA-LE DI INSTALLAZIONE.

Descrizione della

lavabiancheria (Fig. 1)

1. TOP
2. OBLÒ
3. MANIGLIA PER L'APERTURA DELL'O-BLO
4. PORTA PANNELLABILE (A SECONDA DEL MODELLO)
5. ZOCCOLO (A SECONDA DEL MODELLO)

Cruscotto (Fig. 2)

1. Manopola di selezione dei programmi.
2. Manopola di selezione del tempo di asciugatura.
3. Manopola di selezione della temperatura.
4. Tasti delle funzioni addizionali.
5. Vaschetta del detersivo.
6. Spia di funzionamento.

Impiego delle manopole

Manopola di selezione dei programmi

Con questa manopola è possibile impostare il programma di lavaggio e di asciugatura richiesto. Per farlo, girala in senso orario fino a fare coincidere l'indicatore con il numero o la lettera del programma richiesto. NON FORZARE MAI LA MANOPOLA IN SENSO CONTRARIO.

Questa manopola consente di impostare programmi di lavaggio (contraddistinti dai numeri) o di asciugatura (contraddistinti dalle lettere).

Se si seleziona il programma numero 1 o 2 di lavaggio normale oppure il numero 7 o 8 di lavaggio delicato, si vedrà che in meno di 1 minuto il selettore dei programmi avanza fino alla fine della linea punteggiata (vedi Fig. 2A). Ciò è dovuto al sistema di controllo elettronico di avanzamento del programma di cui dispone la lavabiancheria che

ITALIANO

consente di ottenere il massimo rendimento dal detersivo e quindi anche un consumo ottimale di acqua e di energia, a seconda della quantità di biancheria da lavare.

Dispone di un'asciugatura normale e di un'asciugatura delicata contraddistinte rispettivamente dalle lettere S e D.

La Fine del programma di lavaggio si verifica quando la manopola di selezione dei programmi si trova in una delle posizioni indicate con la lettera (Fig. 2A).

Manopola di selezione della temperatura

Con questa manopola è possibile impostare la temperatura di lavaggio richiesta. Per farlo, girare la manopola fino a fare coincidere l'indicatore con il numero che corrisponde alla temperatura richiesta.

Se si desidera effettuare il lavaggio senza che si scaldi l'acqua, fare coincidere l'indicatore con il simbolo del freddo *.

Manopola di selezione del tempo di asciugatura

Con questa manopola è possibile impostare il tempo di asciugatura che si ritenga necessario per la biancheria. Per farlo, girarla in senso orario fino a far coincidere l'indicatore stampato sul cruscotto con il numero di minuti richiesto. I tempi sono indicati in minuti.

La Fine del programma di asciugatura si ha quando la manopola di selezione del tempo di asciugatura (7) si trova sulla posizione STOP. Se con questa manopola è stato impostato un tempo di asciugatura, dopo ogni programma di lavaggio verrà effettuata l'asciugatura. Se l'asciugatura no è richiesta, mettere sempre la manopola sulla posizione STOP.

Impiego dei tasti

Tasto di avvio/arresto

|

Se il programma si svolge senza interruzioni, l'oblò potrà essere aperto una volta concluso il programma e trascorso il tempo necessario per il disinserimento del dispositivo di sicurezza di blocco dell'oblò, incorporato nella lavabiancheria (circa 2 minuti).

Durante il funzionamento della lavabiancheria, il ciclo di lavaggio e asciugatura può essere interrotto premendo il tasto sulla posizione di arresto, spegnendo così la spia di funzionamento (11).

Mettendo il tasto sulla posizione di avvio, il programma riprende dalla stessa fase del ciclo in cui era stato interrotto. Se si effettua questa operazione per aggiungere o estrarre un capo, assicurarsi che il livello dell'acqua non superi quello di straripamento dell'oblò e che la temperatura all'interno non sia elevata. Tenere presente che, dopo lo spegnimento della spia, è necessario attendere il tempo necessario per permettere il disinserimento del dispositivo di blocco di sicurezza dell'oblò.

Tasti delle funzioni addizionali

Questi tasti offrono la possibilità di aggiungere una serie di funzioni e prestazioni addizionali a qualunque programma di lavaggio impostato in precedenza, il che consente di impostare un lavaggio su misura per rispondere alle esigenze di ciascun capo.

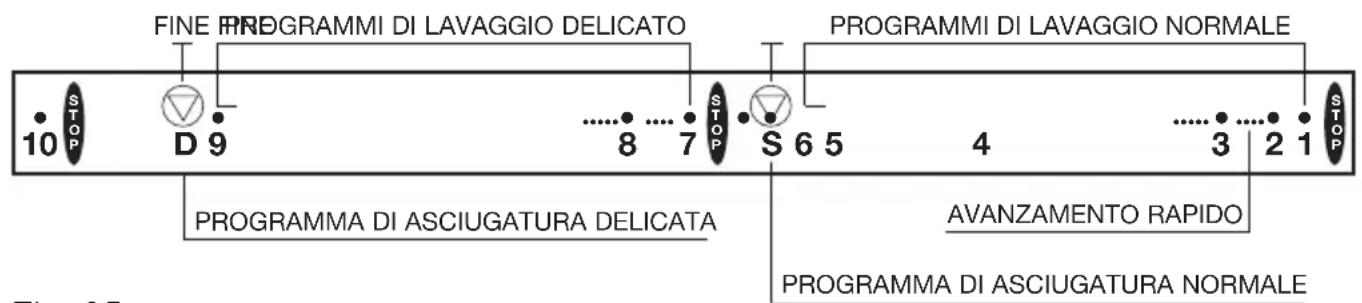

FINE PROGRAMMI DI LAVAGGIO DELICATO PROGRAMMI DI LAVAGGIO NORMALE 10 STOP D 9 ....8 7 STOP S 6 5 4 ....3 2 1 STOP PROGRAMMA DI ASCIUGATURA DELICATA AVANZAMENTO RAPIDO PROGRAMMA DI ASCIUGATURA NORMALE

Fig. 2A

ITALIANO

Le funzioni si attivano premendo l'apposito tasto.

A seconda del modello prescelto, la sua lavabiancheria dispone di alcune delle funzioni descritte di seguito:

- Tasto di esclusione della centrifuga

Premendo questo tasto, la fase di centrifuga viene esclusa da qualunque programma impostato, evitando la formazione di pieghe nel lavaggio di tessuti speciali.

- Tasto di selezione della centrifuga

Questo tasto consente di ridurre la velocità della centrifuga. Tale riduzione è particolarmente indicata per lavare della biancheria molto usata o con particolari finiture.

Se dopo il lavaggio si desidera eseguire uníasciugatura, occorre tenere conto del fatto che aumenta il tempo della medesima, incrementandone quindi il costo.

- Tasto antipiega

Premendo questo tasto il programma si interrompe all'ultimo risciacquo e la biancheria rimane galleggiando nell'acqua del cestello, evitando così la formazione di pieghe. Premere di nuovo il tasto per concludere il programma o impostare il programma di solo scarico per evitare la centrifuga.

Avvio

Con questa lavabiancheria è possibile effettuare un programma di lavaggio, un programma di asciugatura o un programma di lavaggio seguito da uno di asciugatura (asciugatura abbinata).

Ciascuno di questi tre casi viene spiegato di seguito.

- Selezione di un programma solamente di lavaggio

1. Impostare il numero di programma di lavaggio richiesto mediante la mano-pola di selezione dei programmi (6).

2. La manopola di selezione del tempo di asciugatura (7) deve trovarsi sulla posizione STOP.

3. Impostare la temperatura di lavaggio richiesta mediante la manopola di selezione della temperatura (8).
4. Se lo si desidera, impostare le funzioni addizionali richieste mediante gli appositi tasti.
5. Premere il tasto di avvio.

- Selezione di un programma di lavaggio seguito dall'asciugatura

Le operazioni da eseguire sono le stesse che per impostare un programma di lavaggio, salvo che occorre impostare il tempo di asciugatura richiesto mediante l'apposita manopola di selezione (7).

- Selezione di un programma solamente di asciugatura

1. A seconda del tipo di asciugatura richiesto (S o D), impostare la lettera relativa tramite la manopola di selezione dei programmi (6).
2. Impostare il tempo di asciugatura richiesto con la manopola di selezione del tempo di asciugatura (7).
3. Premere il tasto di avvio.

Carico dei capi nella lavabiancheria

Apertura dell'oblò

Per aprire l'oblò del cestello, tirare all'infuori la maniglia 3 (Fig. 1).

Carico della biancheria nel cestello

Per il carico della biancheria nel cestello, si consiglia di eseguire le seguenti operazioni:

• Assicurarsi di avere svuotato tutte le tasche.
• Spiegare bene i capi di biancheria.
• Inserire i capi nel cestello uno ad uno, evitando che rimangano avviluppati tra loro. Mettere i capi dalle dimensioni più ridotte sul fondo del cestello.

ITALIANO

• Non comprimere i capi.
• Tenere conto del peso del carico di biancheria consigliato per i vari programmi.
• Quando si tratta di lavare biancheria da bagno, cercare di non lavarla da sola, ma di mescolarla con altri capi.

Una volta caricata la biancheria all'interno del cestello, chiudere l'oblò premendolo fino a notarne la chiusura. Fare attenzione che nessun capo resti impigliato tra l'oblò e la guarnizione di gomma.

Carico del detersivo e degli additivi

Versare il detersivo o l'additivo nella vaschetta del detersivo (Fig. 3) prima dell'inizio del programma di lavaggio. La vaschetta del detersivo della lavabiancheria dispone, a seconda del modello, di tre o quattro scomparti contraddistinti dai simboli seguenti:

Scomparto: Vi si versa il detersivo per il PRELAVAGGIO.

Scomparto: Vi si versa il detersivo per il LVAGGIO.

Scomparto: Vi si versano, se richiesto, gli additivi liquidi come amido, ammorbidente, ecc.

Scomparto: Vi Gi versano, se richiesto, gli sbiancanti liquidi: candeggina, ecc.

Nota: il livello di liquido non deve mai oltre-passare l'indicazione MAX. (Fig. 3).

Vaschetta opzionale

In questa lavabiancheria si possono impiegare anche i detersivi liquidi, grazie all'apposita vaschetta opzionale che si può acquistare presso la RETE DI ASSISTENZA TECNICA. La vaschetta opzionale va inserita nello SCOMPARTO della vaschetta del detersivo (Fig. 3). Per quanto riguarda le dosi, attenersi sempre alle istruzioni fornite sulle confezioni del detersivo. In ogni caso, il livello di detersivo non deve mai oltrepassare l'indicazione MAX di riferimento, stampata sulla parete della vaschetta.

Detersivo

Usare esclusivamente detersivi adatti al lavaggio di biancheria in lavatrici automatiche, prodotti di buona qualità e che non facciano schiuma. Per il lavaggio dei capi in lana, usare esclusivamente detersivi neutri.

Dosaggio del detersivo

Ricordare che la dose di detersivo da impiegare dipende sempre da questi fattori:

• Quantità di biancheria da lavare.
• Tipo di biancheria da lavare.
• Grado di sporcizia della biancheria.
• Durezza dell'acqua.

l'impiego di una quantità maggiore rispetto a quella necessaria non serve a migliorare i risultati di lavaggio e oltre a comportare uno spreco economico, contribuisce negativamente alla conservazione dell'ambiente.

Per i programmi di lavaggio senza prelavaggio, si consiglia l'impiego di detersivi che possano essere immessi direttamente all'interno del cestello. In ogni caso, si consiglia di attenersi alle indicazioni riportate sulla confezione del detersivo.

La seguente tabella serve da guida per dosare il detersivo a seconda della durezza dell'acqua e della quantità di biancheria da lavare.

ITALIANO

	CARICO DI BIANCHERIA IN KG.
	5	3,5	2,5	1
Durezza dell'acqua (Gradi francesi)	Dose di detersivo in grammi
Dolce (fino a 12)	90	80	65	55
Media (12/25)	125	115	90	75
Dura (25/37)	160	140	110	90
Molto dura (más de 37)	180	160	130	110
Le informazioni sul grado di durezza dell'acqua possono essere richieste presso gli enti locali competenti. Se le informazioni sono in gradi tedeschi, si ottiene l'equivalente moltiplicando il dato per 1,78.

Impostazione del programma di lavaggio

Lei dispone di una LAVABIANCHERIA MULTIPROGRAMMA che consente di adattarsi al lavaggio di ogni tipo di biancheria.

Per questo dispone di 2 tipi di programmi:

1.- PROGRAMMI NORMALI, indicati per il lavaggio di capi resistenti.
2.- PROGRAMMI DELICATI, indicati per il lavaggio di tessuti delicati.

I sistemi di lavaggio che presenta la lava-biancheria sono adatti al lavaggio di capi di cotone, sintetici, in lana, in seta e acrilici.

I PROGRAMMI si differenziano fonda- mentalmente per il ritmo di rotazione del cestello, oltre che per la temperatura, il tempo di lavaggio e il livello dell'acqua.

In genere i CICLI NORMALI sono adatti al lavaggio di tessuti resistenti come cotone, sintetici resistenti, lino, ecc., mentre i CICLI DELICATI, con un ritmo di rotazione del cestello più delicato, una temperatura minore e un maggior livello di acqua, sono studiati per il lavaggio di capi sintetici, in lana, in seta, ecc. I modelli muniti di mano-

pola di selezione della temperatura di lavaggio dispongono della regolazione automatica di carico variabile, in modo che il consumo di acqua e di energia siano regolati automaticamente in funzione della quantità di biancheria da lavare.

Tabella dei programmi

Si presenta di seguito una TABELLA DEI PROGRAMMI particolareggiata. Conviene consultarla, dato che vi sono riportati i dati relativi ai vari tipi di programmi che offre la lavabiancheria.

Il riassunto della tabella è riportato sul pannello frontale o superiore della vaschetta del detersivo o su una apposita scheda allegata alla cartella della documentazione.

Ricordiamo che oltre ai programmi di lavaggio citati di seguito, la lavabiancheria dispone di due tipi di programma di asciugatura:

• Programma S: ASCIUGATURA NOR- MALE
• Programma D: ASCIUGATURA DELICATA

Guida ai programmi
Programmi di lavaggio normali:
Carico massimo consigliabile: 5,0 Kg.

Posizione programma	DESCRIZIONE DEL PROGRAMMA	Temperature consigliate	Scomparto del prodotto di lavaggio	Simboli della biancheria	Grado di sporco e bianco/colori	Durata stimata (minuti)	kWh/l
1	Prelavaggio, seguito da lavaggio, risciacqui, assorbimento automatico degli additivi richiesti e centrifuga finale.	90-70°C			Molto sporco Bianco	115-135	1.20-1.7553
		60-50°C			Molto sporco Colori resistenti	115-130	0.90-1.0553
		40-Freddo			Molto sporco Colori delicati	95-115	0.15-0.6053
2	Lavaggio, risciacqui, assorbimento automatico degli additivi richiesti e centrifuga finale.	90-70°C			Sporco Bianco	110-130	1.20-1.7553
		60-50°C			Molto sporco Colori resistenti	120-135	0.90-1.0553
		40-Freddo			Poco sporco Colori delicati	95-120	0.15-0.6053
3	Lavaggio breve, risciacqui, assorbimento automatico degli additivi richiesti e centrifuga finale (carico massimo consigliato: 2,5 kg.).	40-Freddo			Poco sporco Colori delicati	40-45	0.15-0.3035
4	Risciacqui con assorbimento automatico degli additivi richiesti e centrifuga finale.				Tessuti resistenti.	35	0.0540
5	Risciacqui con assorbimento automatico dell'ammorbidente e centrifuga finale.				Tessuti resistenti.	10	0.0515
6	Scarico e centrifuga prolungata. Tessuti resistenti.					8	0.050

Programmi di lavaggio delicati:
Tessuti delicati sintetici, misti, ecc. Carico massimo consigliabile: 2,5 Kg.

Posizione programma	DESCRIZIONE DEL PROGRAMMA	Temperature consigliate	Scomparto prodotto di lavaggio	Simboli della biancheria	Grado di sporco e bianco/colori	Durata stimata (minuti)	kWh/l
7	Lavaggio, risciacqui, assorbimento automatico degli additivi richiesti e centrifuga finale.	60-50°C			Sporco Bianco	60-65	0.50-0.7048
		40-Freddo		30 40	Poco sporco Colori delicati	55-60	0.10-0.4048
9	Scarico e centrifuga leggera.				Tessuti delicati.	5	0.050

Programmi di lavaggio della lana:
Tessuti in lana Carico massimo consigliabile: 1,0 Kg.

Posizione programma	DESCRIZIONE DEL PROGRAMMA	Temperature consigliate	Scomparto prodotto di lavaggio	Simboli della biancheria	Grado di sporco e bianco/colori	Durata stimata (minuti)	kWh/l
8	Lavaggio, risciacqui, assorbimento automatico degli additivi richiesti e centrifuga finale.	40-Freddo			Poco sporcoColori delicati	30-45	0.05 - 0.5052

10

Scarico senza centrifuga.

2

00

ITALIANO

Pulizia prima dell'uso

Per scaricare e pulire l'interno della lavabiancheria dagli eventuali residui dei materiali lubrificanti e dall'acqua di collaudo, prima di usare la lavabiancheria per la prima volta conviene eseguirne la pulizia. Per farlo, effettuare le operazioni seguenti:

• Scaricare l'acqua residua (Programma 13).
• Versare una dose di detersivo nello SCOMPARTO della VAS-CHE-TTA DEL DETERSIVO.
• Impostare con la manopola di selezione dei programmi (6) il PROGRAMMA DI LAVAGGIO N. 2 (90° C senza prelavaggio).
• Mettere in funzione la lavabiancheria.
• Attendere che finisca il PROGRAMMA.

Pulizia e cure particolari

(Fig. 6)

La lavabiancheria dispone di pompa autopulente e quindi non richiede operazioni di pulizia e manutenzione. Tuttavia, può succedere che qualche oggetto cada accidentalmente nella pompa (ad esempio, bottoni, monete, spilli, ecc.): per evitare di espellerli dal tubo di scarico è stato previsto un apposito filtro posto sulla parte anteriore della pompa, evitando così anche eventuali ostruzioni. Per accedere al filtro, rimuovere lo zoccolo che riveste la parte inferiore della lavabiancheria (figura 1) procedendo come segue:

Servendosi di un cacciavite, smontare in primo luogo le due viti laterali (A), quindi disincastrare la linguetta (D) nella parte superiore, girare nel senso indicato dalla freccia (F) e poi disincastrare le tre linguette (B).

Predisporre sotto il filtro un recipiente piatto per raccogliere la scarsa quantità di acqua che fuoriesce quando si estrae il coperchio del filtro.

Girare il coperchio del filtro in senso antiorario ed eliminare dal vano della pompa i residui o i piccoli oggetti accumulatisi con il tempo.

Per il montaggio, ripetere le stesse operazioni in senso inverso, accertandosi di chiudere correttamente il coperchio del filtro.

Attenzione: per ragioni di sicurezza, prima di rimuovere lo zoccolo, assicurarsi che il ciclo di lavaggio si sia concluso e disinserire la spina dell'apparecchio dalla presa di corrente.

Consigli utili per ottimizzare il lavaggio

Presentiamo di seguito una serie di consigli da tenere presenti per usare la lava-biancheria. Questi consigli riguardano i vari tipi di biancheria che si possono lavare e i diversi tipi di detersivo che è possibile impiegare. Conviene leggerli attentamente, dato che la loro conoscenza sarà utile per ottenere migliori risultati di lavaggio e una perfetta manutenzione della lava-biancheria.

Classificazione della biancheria

Classificare i vari capi a seconda di:

• COLORE
• SPORCO
• SENSIBILITÀ

Colore

• Prima di caricare la biancheria nella lavabiancheria, selezionare i capi a seconda del tipo di tessuto e della solidità dei colori.
• Lavare separatamente i capi di colore bianco e quelli colorati.
• Se i capi colorati sono nuovi, si consiglia di lavarli separatamente alcune volte.

ITALIANO

Sporco

• Classificare i capi a seconda del livello di sporco e dare un trattamento speciale ai capi molto sporchi o che presentino un tipo di macchia speciale.
• Dare un trattamento preventivo alle zone più sporche, specie i colletti e i polsini.
• È consigliabile lavare i capi poco sporchi con un programma breve. In tal modo, oltre ad ottenere un eccellente risultato di lavaggio, si risparmia anche energia.
• I capi con un livello di sporco normale vanno lavati con un programma di lavaggio normale.
• Lavare i capi molto sporchi con un programma lungo con prelavaggio.

Sensibilità

• Alcuni capi, per il tipo di tessuto o la lavorazione, possono essere sensibili al movimento. Per lavarli, consigliamo di impiegare i PROGRAMMI DELICATI di cui dispone la lavabiancheria.
• I capi in lana si possono lavare con un PROGRAMMA SPECIALE LANA di cui dispone la lavabiancheria.

Verificare in precedenza che i capi in lana possano essere lavati in lavatrice.

Simboli delle etichette

Questi simboli sono normalmente riportati sulle etichette applicate ai colletti e alle cuciture laterali dei capi. Questi simboli indicano:

• Temperatura massima di LAVAGGIO.
• Tipo di pulizia cui possono essere sottoposti o meno.
• Prodotti con cui possono essere lavati o meno.
• Trattamenti riguardanti la cura del capo.
• Temperatura e modo corretto di stiratura.

Disegni dei simboli delle etichette

Si può lavare a 30° C.

Si può lavare a 40° C.

Si può lavare a 60° C. Capo colorato.

Si può lavare a 90° C. Capo resistente.

Non si può lavare in casa.

Si può usare a candeggina.

Si può usare a candeggina.

Non si più usare a candeggina.

Pulire a secco.

Non pulire a secco.

Si può ascigare in lavatrice.

Non si può ascigare in lavatrice.

Pulizia a secco e trattamento speciale.

Pulire a secco. Usare solo solventi minerali, benzina, acquaragia, ecc.

Pulire a secco. Oltre ai prodotti precedenti si può usare anche il percloroetilene.

Pulire a secco. Si possono usare tutti solventi comuni.

Stirare a bassa temperatura.

Stirare a temperatura media.

Stirare a temperatura alta.

Non stirare in casa.

Lana.

Trattamento delle macchie

Spesso, dato il tipo e le caratteristiche di alcune macchie, non si ottiene il risultato di lavaggio richiesto. Viene presentata di seguito una serie di trattamenti speciali cui si possono sottoporre queste macchie prima di mettere i capi nella lavabiancheria.

Macchie solubili in acqua

Trattare queste macchie, anche se sono ribelli, con un impasto di detersivo o un apposito preparato.

ITALIANO

Macchie insolubili in acqua

Trattare queste macchie con un apposito preparato.

Macchie speciali

Pennarello e penna a sfera: strofinare con un panno imbevuto di alcol.

Cera delle candele: coprire la macchia con una carta assorbente e stirare ad una temperatura adatta al tipo di tessuto. In caso necessario, ripetere l'operazione.

Resina, grasso e crema per la pelle: pulire con benzina smacchiante e quindi lavare.

Catrame: strofinare con del burro, lasciare agire per un poi di tempo e quindi lavare.

Sangue, latte e uova: immergere la macchia in acqua fredda e lavare con un detersivo enzimatico a una temperatura da 50°C a 60°C, purchéil tipo di tessuto lo consenta.

Frutta, caffè e vino: queste macchie normalmente scompaiono dopo alcuni lavaggi.

In caso di macchia non lavabile o particolarmente critica, rivolgersi ad uno specialista. In ogni caso, NON IMPIEGARE PRO-DOTTI CHIMICI IN QUESTA LAVABIAN-CHERIA.

Consigli utili per caricare la biancheria nel cestello

- Cercare sempre di caricare la lava-biancheria alla massima capacità. Si riesce così a ridurre consi- derevolmente il consumo di acqua e di energia.

- Quando sia necessario lavare della biancheria molto sporca o capi in spugna (asciugamani, biancheria da bagno, ecc.) è consigliabile ridurre il carico massimo previsto.

- Consigliamo di lavare, nei limiti del possibile, capi di dimensioni diverse nello stesso programma di lavaggio. In tal modo si rafforza l'azione di lavaggio, favorendo la distribuzione della biancheria nel cestello quando si esegue la centrifuga, per cui l'apparecchio funziona più silenziosamente.

Consigli generici per il lavaggio

• Se si lavano dei capi che sopportano temperature di lavaggio diverse, scegliere sempre la temperatura più bassa.
• Come norma generale, gli sbiancanti possono essere usati solo per il lavaggio di tessuti di colore bianco e resistenti come cotone, lino, ecc.
• I capi in fibra sintetica, misti e delicati vanno lavati con programmi delicati, evitando la formazione di pieghe difficili da eliminare con la stiratura.
• È consigliabile completare i programmi delicati e molto delicati con una breve centrifuga, aumenterà così l'efficacia dei risciacqui e il bucato risulterà ben strizzato.

Consigli generali

Manutenzione

Prima di eseguire qualunque operazione di pulizia o manutenzione, è consigliabile staccare la lavabiancheria dalla presa di corrente.

Pulizia

Dopo ogni lavaggio, lasciare aperto l'OBLÒ per qualche tempo per permettere la libera circolazione dell'aria all'interno.

Di tanto in tanto, è consigliabile effettuare un ciclo di lavaggio completo usando un prodotto anticalcare, per aumentare così la vita utile della lavabiancheria.

Pulizia dell'esterno

Per la pulizia dell'esterno della lavabiancheria, usare acqua tiepida insaponata o un prodotto leggero senza abrasivi nÈ solventi. Asciugare quindi con uno strofinaccio morbido.

Pulizia della vaschetta del detersivo

Pulire la VASCHETTA DEL DETERSIVO quando vi si osservino dei residui di prodotti per il lavaggio. Per farlo, eseguire le seguenti operazioni:

ITALIANO

1.- Estrarre completamente la vaschetta del detersivo, tirandone l'impugnatura.
2.- Pulire gli SCOMPARTI della vaschetta usando acqua tiepida e uno spazzolino.
3.- Pulire anche i SIFONI delle vaschette per i liquidi.

Dopo aver eseguito queste operazioni, rimettere a posto la vaschetta.

Guida alla soluzione dei problemi

Se si presentasse qualche inconveniente nell'uso della lavabiancheria, è probabile che possa risolverlo dopo aver consultato le indicazioni seguenti.

In caso contrario, staccare l'apparecchio e rivolgersi al SERVIZIO DI ASSISTENZA TECNICA. All'interno dell'apparecchio non ciè nessun fusibile o componente analogo che possa essere sostituito dall'utente. NON APRIRE MAI l'APPARECCHIO.

La lavabiancheria non si mette in funzione

• Non arriva corrente.
• La lavabiancheria non è collegata alla rete elettrica.
• I fusibili dell'impianto elettrico sono «saltati».
• l'oblò della lavabiancheria non è ben chiuso.
• Il tasto di avvio non è stato premuto.

La lavatrice non carica l'acqua

• Non c' è acqua in rete.
• Non è stato aperto il rubinetto dell'acqua.
• Il filtro del tubo è ostruito.
• Il tubo di carico è strangolato.

La lavabiancheria non scarica l'acqua, né esegue la centrifuga

- Il tubo di scarico è strangolato.

La lavatrice vibra o fa un rumore eccessivo

- Non sono state estratte le VITI DI FIS-SAGGIO INTERNE.- La lavabiancheria non è ben livellata (consultare il manuale di installazione).

Nota bene:

Alcuni modelli (alta velocità di centrifuga) dispongono di un sistema di sicurezza della centrifuga che impedisce l'esecuzione della medesima se la distribuzione della biancheria nel cestello è stata concentrata in modo tale che si raggiungerebbe un livello eccessivo di vibrazioni. Se si rilevasse che la biancheria non viene strizzata convenientemente, cercare di centrifugare nuovamente, dopo aver distribuito più uniformemente la biancheria nel cestello.

Istruzioni per l'asciugatura

Sistema di asciugatura

l'asciugatura si effettua mediante la circolazione di aria calda in circuito chiuso e condensazione del vapore mediante il raffreddamento con acqua di rete.

Per questo, È NECESSARIO CHE IL RUBINETTO DI ALIMENTAZIONE DELL'ACQUA RIMANGA APERTO ANCHE NEI CICLI DI ASCIUGATURA.

Allo stesso tempo, per tutta l'asciugatura, entra in funzione a intervalli regolari la pompa di scarico per scaricare l'acqua di raffreddamento insieme a quella risultante dalla condensa.

Negli ultimi minuti del ciclo di asciugatura non si verifica il riscaldamento dell'aria in circolazione, per cui si riesce ad equilibra-re le temperature all'interno, evitando cos» la formazione di pieghe. Si consiglia di NON INTERROMPERE MAI QUESTA TEM-PORIZZAZIONE FINALE.

Preparazione della biancheria

Verificare i consigli forniti dal fabbricante sulle etichette dei capi e assicurarsi che sopportano l'asciugatura in lavatrice. Non immettere capi eccessivamente delicati come tende, articoli in lana, seta, elementi

ITALIANO

contenenti gommapiuma o materiali analoghi.

NOTA BENE:

Si possono asciugare con aria calda solo i tessuti precedentemente lavati in acqua. Non cercare mai di asciugare dei capi trattati con prodotti pulenti infiammabili (benzina, alcol, cere, smacchiatori, ecc.) a causa del pericolo di incendio che ciò comporta.

La quantità massima di biancheria che si consiglia di asciugare è equivalente a 2,5 kg. di biancheria asciutta nel caso dei capi resistenti e 1,5 kg. per i capi delicati. Perciò se si esegue un programma di lavaggio a pieno carico e poi si desidera eseguire l'asciugatura, si dovrà suddividere il carico di biancheria lavata in due asciugature.

Programmazione

La lavasciuga dispone di due programmi basilari di asciugatura:

• Capi resistenti, cotone (posizione S).
• Capi delicati, sintetici (posizione D).

L'impostazione di un programma o dell'altro si effettua con la manopola di selezione dei programmi (6).

l'asciugatura del programma D si effettua a una temperatura minore rispetto a quella del programma S.

È possibile eseguire programmi solamente di asciugatura o programmi di lavaggio seguiti dall'asciugatura (lavaggio-asciugatura abbinati).

NOTA:

Ricordare che è conveniente permettere alla lavabiancheria di equilibrare la temperatura finale evitando la formazione di pieghe. Perciò, se si desidera abbreviare un ciclo di asciugatura già in corso, si consiglia di spostare la manopola del tempo di asciugatura (7) 🌐 sulla marca permettendo pertanto il funzionamento per qualche minuto della ventilazione ad aria fredda.

Tempo di asciugatura

Il tempo necessario per l'asciugatura dipende dal tipo di tessuto, dalle dimensioni dei capi e dal carico di biancheria, per cui è necessaria un poi di pratica per impostare correttamente il tempo di asciugatura.

Comunque, nella tabella seguente vengono forniti alcuni valori orientativi.

Tempo in minuti
Carico di Capi biancheria (kg)	resistenti Capi delicati
	Ascigatura totale	Pronto per lo stiro	Ascigatura totale	Pronto per lo stiro
0.5 25 30	35 40
1.5 50 65	80	100
2.5 85	100	—	—

Notice

d'instructions

d'utilisation et

d'entretien

FRANÇAIS

Table des matières
