BEDIENUNGSANLEITUNG L841 EDESA

Bedienungsanleitung für gebrauch und instandhaltung

DEUSTCH

Inhaltsverzeichnis

Wir als Hersteller denken an Sie 75
Machen Sie sich mit Ihrer Waschmaschine vertraut 75

Einleitende Hinweise 75
Installation 75
Technisches Leistungsschild 75
Transportsicherungen 75

Beschreibung der Waschmaschine 75
Bedienfeld 75

Benutzung der verschiedenen Wahlschalter 75
Programmwahlschalter. 75
Temperaturwahlschalter. 76
Wahlschalter Trockendauer. 76

Verwendung der Tasten 76
Taste Betrieb/Stop 76
Zusätzliche Funktionstaten 76

Inbetriebnahme 77

Einlagen der Wäche in die Trommel 77

Eingabe von Waschmittel und Zusatzmitteln 78

Anwahl des geeigneten Waschprogramms 79
Programmtabellen 79

Angabe der programme 80/81

Reinigung der Waschmaschine vor Inbetriebnahme 82

Reinigungs-und Instandhaltungsarbeiten 82

Praktische Ratschlage zur Optimierung der Waschergebnisse 82

Allgemeine Ratschlage 84

Lösungen fur auftretende Probleme 85

Anweisungen zum Wäschetrocknen 85

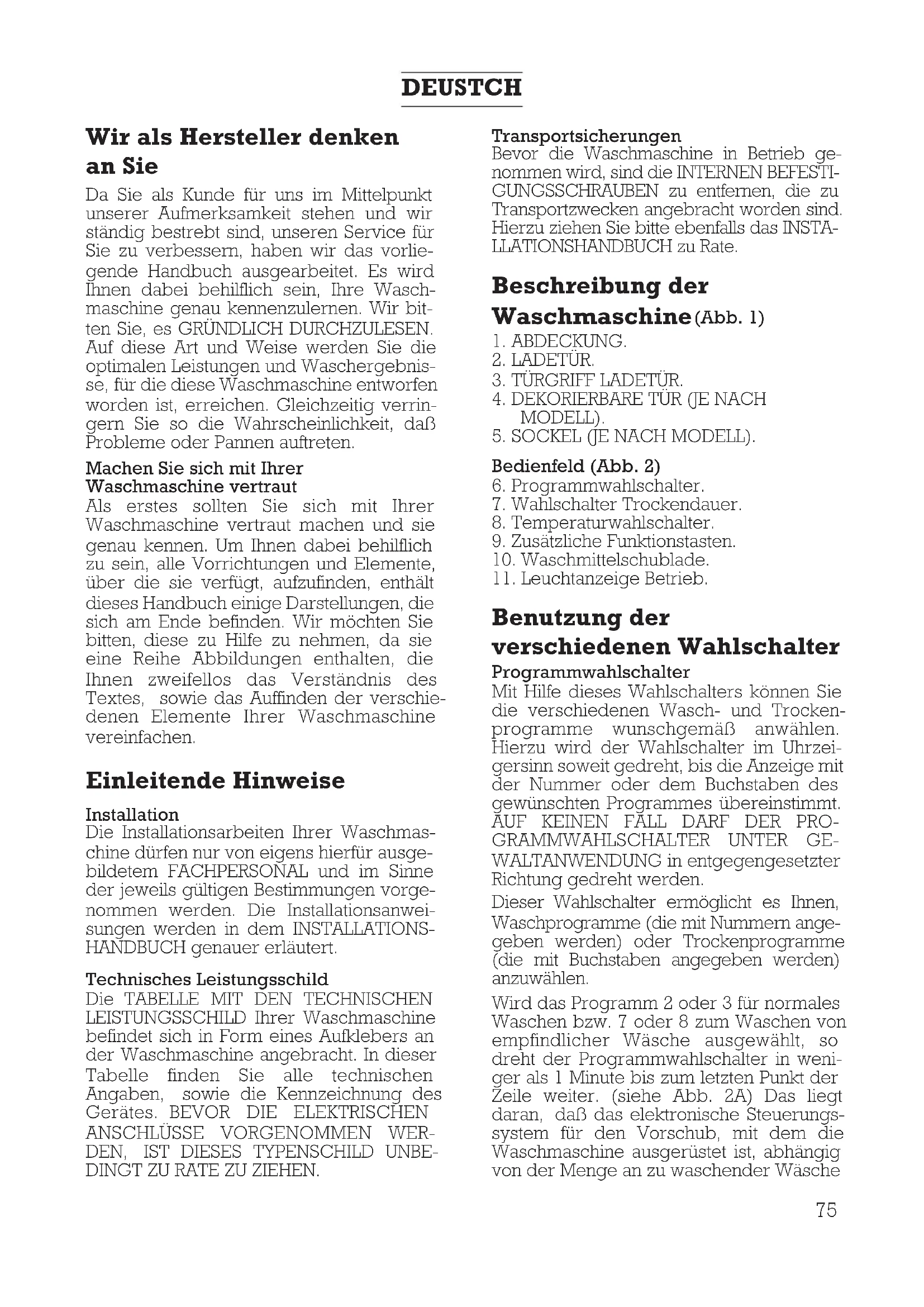

Wir als Hersteller denken an Sie

Da Sie als Kunde für uns im Mittelpunkt unserer Aufmerksamkeit stehen und wir ständig bestrebt sind, unseren Service für Sie zu verbessern, haben wir das vorliegende Handbuch ausgearbeitet. Es wird Ohnen darauf behilflich sein, ihre Waschmaschine GENU kennenzulernen. Wir bitten Sie, es GRÜNDLICH DURCHZULESEN. Auf diese Art und Weise werden Sie die optimalen Leistungen und Waschergebnisse, für die diese Waschmaschine entworfen worden ist, erreichen. Gleichzeitig verrin-gern Sie so die Wahrscheinlichkeit, daß Probleme oder Pannen auftreten.

Machen Sie sich mit Ihrer Waschmaschine vertraut

Als erstes sollen den Sie sich mit Ihrer Waschmaschine vertraut machen und sie genau kennen. Um Ihnen darauf behilflich zu sein, alle Vorrichtungen und Elemente, über die sie verfügbar, aufzufinden, enthalt diesen Handbuch einige Darstellungen, die sich am Ende befinden. Wir möchten Sie bitten, diese zu Hilfe zunehmen, da sie eine Reihe Abbildungen enthalten, die Ihnen zweifellos das Verständnis des Textes, sowie das Auffinden der verschiedene Elemente Ihrer Waschmaschine vereinfachen.

Einleitende Hinweise

Installation

Die Installationsarbeiten Ihrer Waschmaschine)durfen nur von eigens hierfür ausgebildetem FACHPERSONAL und im Sinne der jeweils gultigen Bestimmungen vorgenommen werden. Die Installationsanweisungen werden in dem INSTALLATIONSHANDBUCH genauer erlautert.

Technisches Leistungsschild

Die TABELLE MIT DEN TECHNISCHEN LEISTUNGSSCHILD Ihrer Waschmaschine befindet sich in Form eines Aufklebers an der Waschmaschine angebracht. In dieser Tabelle finden Sie alle technischen Angaben, sowie die Kennzeichnung des Gerätes. BEVOR DIE ELEKTRISCHEN ANSCHLUSSE VORGENOMMEN WERDEN, IST DIESES TYPENSCHILD UNBEDINGT ZU RATE ZU ZIEHEN.

Transportsicherungen

Bevor die Waschmaschine in Betrieb genommen wird, sind die INTERNEN BEFESTIGUNGSSCHRAUBEN zu entfern, die zu Transportzwecken angebracht worden sind. Hierzuziehen Sieittebcel falls das INSTALLATIONSHANDBUCH zu Rate.

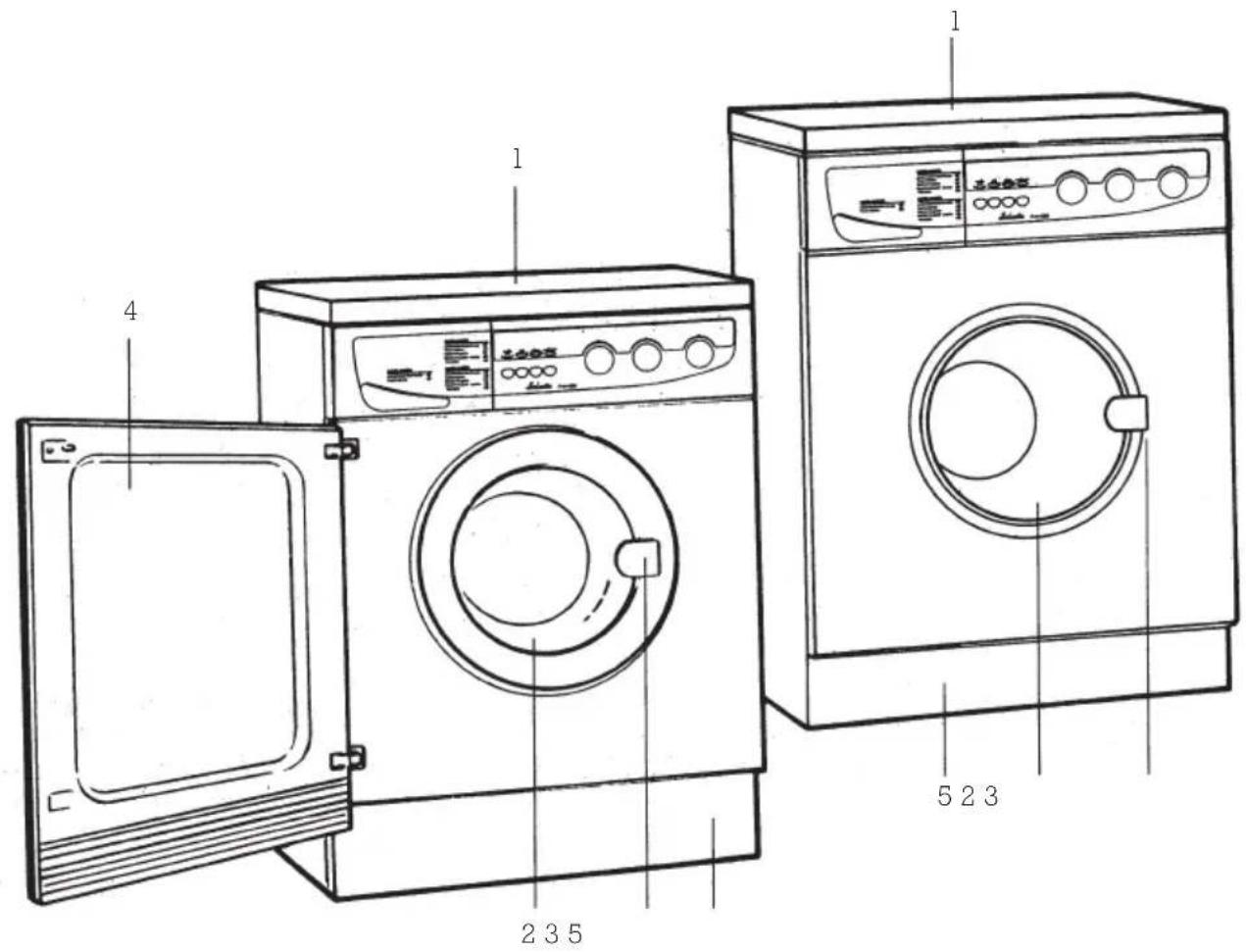

Beschreibung der

Waschmaschine (Abb. 1)

1. ABDECKUNG.
2. LADETUR
3. TÜRGRIFF LADETÜR
4. DEKORIERBARE TÜR (JE NACH MODELL).
5. SOCKEL (JE NACH MODELL).

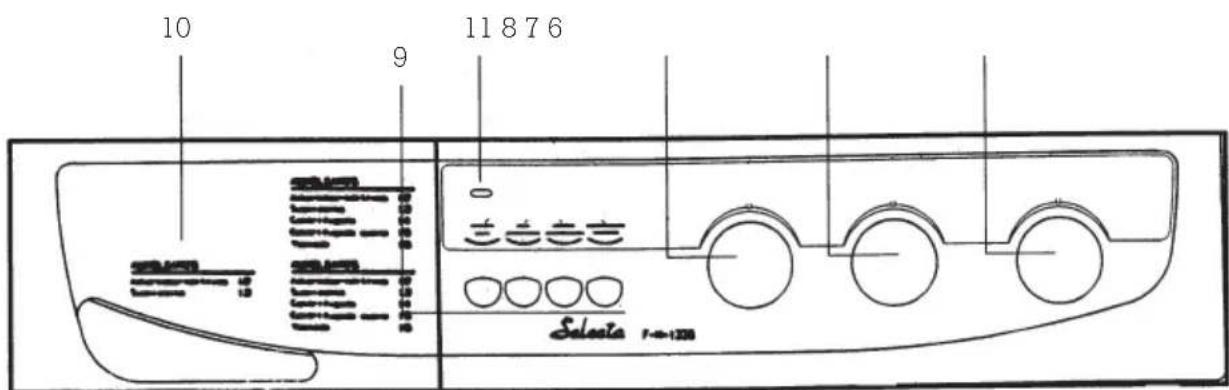

Bedienfeld (Abb. 2)

1. Programmwahlschalter.
2. Wahlschalter Trockendauer.
3. Temperaturwahlschalter.
4. Zusätzliche Funktionstasten.
5. Waschmittelschublade.
6. Leuchtanzeige Betrieb.

Benutzung der verschiedenen Wahlschalter

Programmwahlschalter

Mit Hilfe diesen Wahlschalters konnen Sie die verschiedene Wasch- und Trockenprogramme wunschgemäß anwahlen. Hierzu wird der Wahlschalter im Uhrzeigersinn soweit gedrecht, bis die Anzeige mit der Nummer oder dem Buchstaben des gewünschten Programmes übereinstimmt. AUF KEINEN Fäll DARF DER PROGRAMMWAHLSCHALTER UNDER GEWALTANWENDUNG in entgegengesetzter Richtung gedrecht werden.

Dieser Wahlschalter ermodlicht es Ihnen, Waschprogramme (die mit Nummern angegeben werden) oder Trockenprogramme (die mit Buchstaben angegeben werden) anzuwahlen.

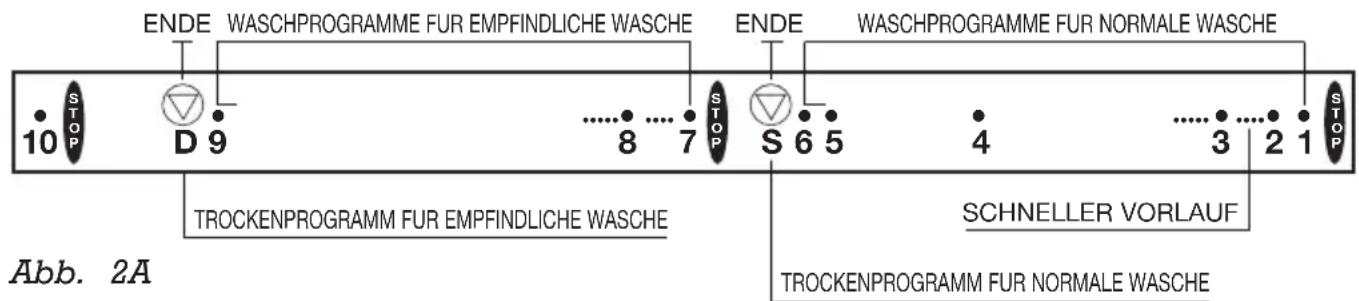

Wird das Programm 2 oder 3 für normales Waschen bzw. 7 oder 8 zum Waschen von empfindlicher Wäsche ausgewählt, södreht der Programmwahlschalter in weniger als 1 Minute bis zum letzten Punkt der Zeile weiter. (siehe Abb. 2A) Das liegt davon, daß das elektronische Steuerungssystem für den Vorschub, mit dem die Waschmaschine ausgerüstet ist, abhängig von der Menge an zu waschender Wasche

eine bessere Nutzung des Waschmittels, sowie einen optimierten Verbrauch an Wasser und Energie möglich.

Die Waschmaschine verfügbar über die folgenden beiden Trockenprogramme: Normales Trocknen (S) und Trockengang für empfindliche Stoffe (D), die mit den Buchstaben gekennzeichnet sind.

Sobald das angewählte Waschprogramm durchgelaufen ist, befindet sich der Programmwahlschalter in einer der Stellungen, die mit dem Buchstaben gekennzehnet sind (Abb. 2A).

Temperaturwahlschalter

Mit Hilfe these Wahlschalters kann die gewünschte Waschtemperatur angewählt werden. Hierzu wird der Temperaturwahlschalter sanft soweit gedreht, bis die Nummer mit der gewünschten Temperatur übereinstimmt.

Sollten Sie ohne vorgeheiztes Wassers waschen wollen, so muß das Signal für "kalt" auf der Anzeige stehen.

Wahlschalter Trockendauer

Mit Hilfe theses Wahlschalters für die Trockendauer konnen Sie wunschgemäß die Trockenzeit einstellen, die Sie für angemessen halten. Hierzu wird der Wahlschalter für die Trockendauer sanft im Uhrzeigersinn soweit gedreht, bis die Minutenangabe mit dem Symbol auf dem Bedienfeld übereinstimmt. Die Trockenzeiten werden in Minuten angegeben.

Nach Ablauf des Trockenprogrammes befindet sich der Wahlschalter für die Trockendauer (7) in der Stellung STOP. Solle mit Hilfe des Wahlschalters für die Trockendauer eine bestimmte Trockenzeit angewählt worden sein, so wird nach Beendigung aller Waschprogramme automatisch ein Trockengang durch-geführt. Sollen Sie keinen Trockengag wünschen, so muß sich dieser Wahlschalter stets in der Stellung STOP befinden.

Verwendung der Tasten

1

Taste Betrieb/Stop

Läuft das angewählte Programm ohne Unterbrechung ab, so kann die Ladetür nach Programmende geöffnet werden. Zuvor muß allerdings ein Moment gewartet werden, bis die Sicherheitsvorrichtung in Form einer Turverriegelung die Sperrung aufhebt (Dauer: etwa 2 Minuten).

Befindet sich die Waschmaschine in Betrieb, so konnen sowohl das angewählte Wasch-als auch das Trockenprogramm unterbrochen werden, indem die Taste in die Stopstellung gedrück wird. Anschließlich erlischt die Betriebsanzeige (11).

Sobald die Taste wieder in die Betriebstellung gebracht wird, lauft das Programm an der Stelle weiter, an der es zuvor unterbrochen worden ist. Wollen Sie eine Unterbrechung im Programm vornehmen, um beispelsweise ein Kleidungsstück hinzuzufugen oder hersauszunehmen, so vergewissern Sie sichitte zunachst, daß der Wasserstand sich unterhalb der unteren Türkante befindet und die Temperatur noch keinen allzu hohen Wert erreicht hat. Berücksichtigten Sieitte auch, daß Sie einen Moment warten müssen, bevor Sie die Ladetur öffnen, da zunachst die Sicherheitsvorrichtung in Form einer Turverriegelung die Sperrung aufheiten muß, auch wenn die Betriebsanzeige bereits erloschen ist.

Zusätzliche Funktionstasten

These Tasten bieten Ihnen die Möglichkeit, bei allen zuvor angewählten Waschprogrammen zusätzliche Funktionen und Möglichkeiten zu benutzen, die Ihnen eine wunschgemeße und bedarfsgerechte und individuelle Behandlung ihrer Wasche erfolglichen.

Die Funktionen werden durch Betätigung der entsprechenden Taste ein-oder zugeschaltet.

Je nach gewähltem Gerätotyp ist ihre Waschmaschine mit einer oder mehrerer der im folgenden beschriebenen Zusatzfunktionen ausgestellt:

-Taste zur Unterrückung des Schleuderganges

Bei Betätigung dieser Taste wird der Schleudergang unterrückt, wobei das angewählte Waschprogramm keine Rollespiel. Auf diese Art und Weise wird die Faltenbildung beim Waschen von empfindlicher Wäsche vermieden.

- Taste zur Anzahl des Schleuderganges

Bei Betätigung dieser Taste wird die Schleudergeschwindigkeit herabgesetzt.
These Verringerung ist vor allem dann geeignet, wenn stark getragene oder empfindliche Wasche gewaschen wird.

Soll nach dem Waschgang ein Trockengang durchgefuhrt werden, so ist zu berücksichtigigen, daß die Programmdauer sich entsprechend verlangert.

Taste Schongang

Bei Betätigung dieser Taste unterbricht das Programm beim letzten Nachspülgang, soit die Wäsche im Wasser, das in der Trommel verbleibt, schwimmmt. Auf diese Art und Weise wird die Faltenbildung verhindert. In thisem Moment ist die Taste erneut zu drucken, um das Programm zu beenden oder das Programm für Wasserablauf anzuwahlen, um das Schleudern zu verhindern.

Inbetriebnahme

These Waschmaschine ermittelungen Innen die Durchführung von Waschprogrammen, Trockenprogrammen oder kombinierten Wasch-Trockenprogrammen (abschließlich Trocknen).

Im folgenden werden einzel Beispiele angegeben:

- Anwahl von Waschprogrammen:

1. Die dem gewünschten Waschprogramm entsprechende Nummer anwahlen, indem der Programmwahl-

schalter (6) in die entsprechende Stellung gebracht wird.

1. Der Wahlschalter für die Trockendauer (7) muß sich in der Stellung STOP befinden.
2. Die gewünschte Waschtemperatur anwahlen, indem der Temperaturwahrscheinalter (8) in die entsprechende Stellung gebracht wird.
3. Sollen Zusatzfunktionen durchgeführt werden, so wird die gewünschte Funktion durch Betätigung der entsprechenden Taste angewählt.
4. Die Betriebstaste drucken.

- Anwahl von Waschprogrammen mit anschließende Trockengang

Bei den durchzuführenden Schritten handelt es sich um dieselben, die im vorherigen Abschnitt zur Anzahl von Waschprogrammen beschreiben worden sind. Der einzige Unterschied besteht darin, daß der Wahlschafter für die Trockendauer (7) auf die gewünschte Trockendauer eingestellt werden muß.

- Anwahl von Trockenprogrammen

1. Den Buchstaben, der dem gewündsten Trockenprogramm entspricht (S oder D), mit Hilfe des Programmwahrscheinalters (6) in die entsprechende Stellung bringen.
2. Mit Hilfe des Wahlschalters für die Trockendauer (7) wird die gewünschte Trockenzeit eingestellt.
3. Die Betriebstaste drucken.

Eingebend der Wäsche in die Trommel

Öffnend der Ladetür

Um die Ladetur zu öffnen, wird am Griff nach außen gezogen 3 (Abb. 1).

Eingabe der Wäsche in die Trommel

Bei Eingabe der Wäsche in die Trommel empfehlen wir Ihnen, wie folgt vorzugehen:

-Vergewissern Sie sich, daB alle Taschen leer sind.
- Breiten Sie die verschiedene Wacha-stücke aus und sorgen dazu, daß sie

möglichst locker in der Waschmaschine liegen.

• Legen Sie die Wäschestücke einzeln in die Trommel und achten Sieitte darauf, daß diese sich nicht ineinander verknoten. Kleinere Wäschestücke sollen in die Mitte der Trommel gelegt werden.
• Achten Sieitte daraufie Wasechestückene nicht zusammen-zudrucken.
• Berücksichtigten Sieitte auch das für die verschiedene Waschprogramme empfohlene Hochstgewicht an Wacha-emenge.
• Handtücher sollenn nicht alleine gewaschen werden, sondern stets zusammen mit anderen Wäsches- tucken.

Sobald die zu waschende Wäse in die Trommel eingegeben ist, wird die Ladetur geschlossen, indem sie in die Verschlußstellung gedrück wird. Vergewissern Sie sich, daß die Tur eingerastet ist. Achten Sie beim Schließen der Tur daraufuf, daß keine Wäschestücks zwischen Ladetur und Gummidichtigung eingeklemmt werden.

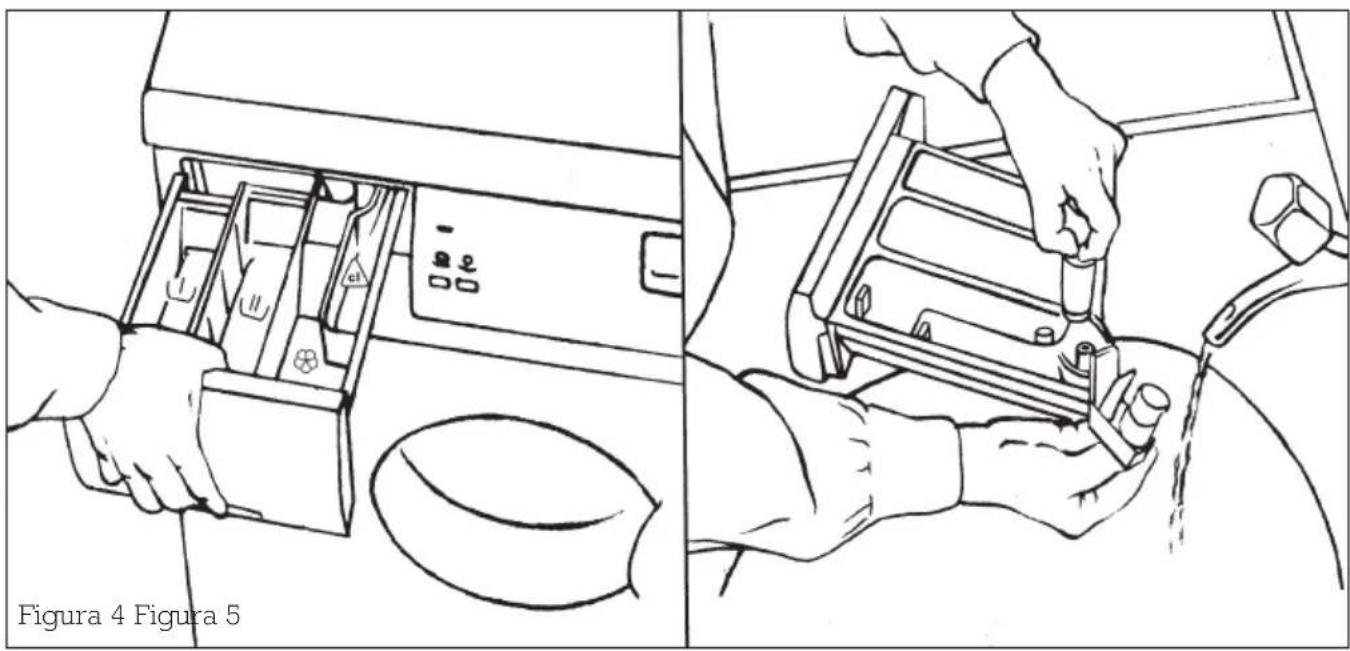

Eingabe von Waschmittel und Zusatzmitteln

Vor Beginn des Waschprogrammes ist das Waschmittel oder Zusammenmittel in die Waschmittelschublade einzufullen (Abb. 3). Die Waschmittelschublade verfügbar je nach Modell über drei oder vier Fächer, die mit den folgenden Symbolen gekenn-zeichnet sind:

Fach: Hier wird das Waschmittel zum VORWASCHEN eingefüllt.

Fach: Hler wird das Waschmittel für den HAUPTWASCHGANG eingefüllt.

Fach: Hier werden je nach Wunsch und Bedarf die verschiedene flüssigen Zusatzmittel wie beispielsweise Weichspüller, usw. eingefüllt.

Fach: Hier werden je nach Wunsch und Bedarf flüssige Bleichmittel wie beispielseweise Waschlauge, usw. eingefüllt.

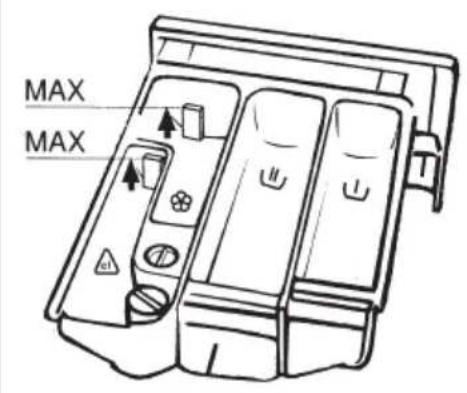

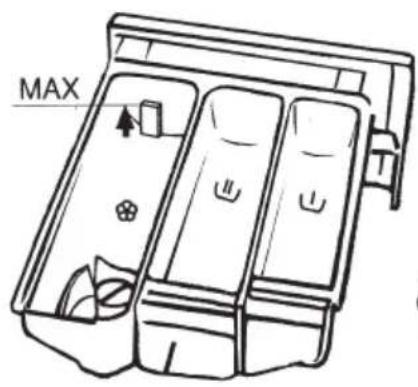

Hinweis: Der Flüssigkeitspegel dar auf keinen Fall den HOCHSTSTAND überschreiten (Abb. 3).

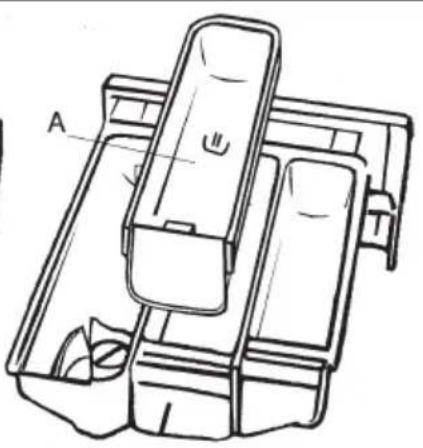

Zusatzschale

Bei dieser Waschmaschine haben Sie die Möglichkeit, verschiedene flüssige Waschmittel zu benutzen. Hierzu sollte die Zusatzschale verwendet werden, die Sie über unseren KUNDENDIENST erwerben konnen. Diese Zusatzschale wird in das FACH der Waschmittelschublade eingehängt (Abb. 3). Bei der Dosierung sollen stets die Herstellerangaben befolgt werden. Auf keinen Fallarf aber die Waschmittelmenge den MAXIMALPEGEL überschreiben, der am Schalenrand markiert ist.

Waschmittel

Es sollen den ausschlieBlich Waschmittel verwendet werden, die fur die zu waschende, waschmaschinenfeste Waseche geeignetsind. Wahlen Sie Waschmittel gutterQualitat, die keinen Schaum bilden. Beim Waschen von Wolle sollenn nur neutrale Waschmittel verwendet werden.

Waschmitteldosierung

Denken Sieitte daran,da3 die zu verwenden Mengen an Waschmittel stets von folgenden Umständen abhängen:

-Zu waschende Menge.
- Wäscheart.
-Verschmutzungsgrad der Wase.
Wasserhärte.

Allerdings sei an dieser Stelle darauf hingewiesen, daß eine höhere Menge an Waschmittel nicht automatisch zur Verbesserung der Waschergebnisse führt. Hinzu kommt, daß vermehrter Verbrauch an Waschmittel sich negativ auf die Umwelt auswirkt.

Bei Waschprogrammen ohne Vorwachen sollenn Waschmittel verwendet werden, die direkt im Innerer der Trommel dosiert werden können. Auf jeder Fall aber empfehlen wir Ihnen, stets den Anweisungen des Herstellers Folge zu leisten.

In der folgenden Tabelle finden Sie Richtwerte für die der Dosierung des Waschmittels in Bezug auf die Wasserhärte und die zu waschende Menge an Wasche.

DEUSTCH

	WÄSCHEMENGE IN KG.
	5	3,5	2,5	1
Wasserhärte (französische Gradangabe)	Waschmittelmengen in gramm
Weich (bis zu 12)	90	80	65	55
Mittel (12/25)	125	115	90	75
Hart (25/37)	160	140	110	90
Sehr hart (mehr als 37)	180	160	130	110
Die Angaben über den jeweiligen Härtegrad des Wassers erhalten Sie bei den entsprechenden örtlichen Behörden. Sollte es sich um deutsche Gradangaben handeln, so sind die in dieser Tabelle gemachteten Werte mit dem Faktor 1,78 multiplizieren.

Anwahl des geeigneten Waschprogramms

Sie haben eine Waschmaschine erworben, die über eine VIELFALT AN PROGRAMMEN verfügbar, die sie für die Behandlung aller Art von Wäsche geeignet macht. Es gibt die folgenden beiden PROGRAMMGRUPPEN:

1.- NORMALE PROGRAMME, geeignet zum Waschen von widerstandsfähigen Stoffen und Textilien.
2.- PROGRAMME FÜR EMPFINDLICHE STOFFE, geeignet zum Waschen von empfindlichen Stoffen und Textilien.

Die eingebauten Waschsysteme, mit denen ihre Waschmaschine ausgestattet ist, erfolglichen sowohl das Waschen von Baumwolle als auch das Waschen von Synthetikstoffen, sowie Wäschestücks aus Wolle, Seide und Acryll.

Grundsätzlich untersuchen sich die beiden PROGRAMMGRUPPEN durch die Umdrehungsgeschwindigkeit der Trommel, sowie durch die Temperatur, die Waschzeit und die beim Waschen verwendete Wassermenge voneinander.

Im Allgemeinen sind die NORMALEN Programme zum Waschen von wichtardsfähigen Stoffen wie beispielsweise Baumwolle, wichtardsfähige Synthetikstoffe, Leinen, usw. geeignet. Die Programme für EMPFINDLICHE STOFFE waschen bei einer

geringeren und somit für die Wäsche sanfteren Umdrehungsgeschwindigkeit der Trommel. Außer dem arbeiten sie mit einer geringeren Temperatur und higherm Wasserstand. Vorgesehen ist diese Art von Programmen für das Waschen von Synthetikstoffen, Wolle, Seide, usw. Die Modelle, die mit einem Temperaturwahlschalter ausgerüstet sind, verfügen über eine variierbare Automatikregulierung der Wäschemenge, wodurch der Verbrauch an Wasser und Energie automatisch an die zu waschende Wäschemenge angepaßt wird.

Programtabellen

Im folgenden finden Sie eine ausfuhrliche PROGRAMMABELLE. Ziehen Sie diese zu Rat, da Sie hier alle Angaben bezüglich der verschiedenen Waschprogramme, die Ihnen ihre Waschmaschine bietet.

In zusammenfasster Form finden Sie diese Tabelle auf der vorderen oder oberen Tafel auf dem Reinigungsmittelbehälter oder auf einer Karte, die sich in der Tüte mit den Unterlagen befindet.

Wir möchten Sie daran erinnern, daß ihre Waschmaschine außer den hier aufgeführten Waschprogrammen auch über zwei Arten von Trockenprogrammen verfügt:

-Programm S:NORMALES TROCKNEN.
-Programm D: TROCKENGANG FUR EMPFINDLICHE STOFFE.

Programmübersicht
Normale Waschprogramme:
Gewebe aus Baumwolle, Leinen, Hanf, usw.
Empfohlene Trommelfüllung: 5,0 Kg.

Programmstellung	PROGRAMMBESCHREIBUNG	Empfohlener Temperaturbereich	Waschmittel- facher	Wäschesymbole	Verschmutzungsgrad und Weißwäsche / Buntwäsche	Ungeführte Dauer (minutes)	kWh liter
1	Vorwaschen mit anschließlich Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusatzmitteln und abschließlich Schleudern.	90-70°C		90	Stark verschmutzt Weißwäsche	115-135	1.20-1.75/53
		60-50°C		60	Stark verschmutzt Widerstandsfähige Buntwäsche	115-130	0.90-1.05/53
		40-Kalt-waschen		30 40	Stark verschmutzt Empfindliche Buntwäsche	95-115	0.15-0.60/53
2	Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusatzmitteln und abschließlich Schleudern.	90-70°C		90	Verschmutzt Weißwäsche	110-130	1.20-1.75/53
		60-50°C		60	Stark verschmutzt Widerstandsfähige Buntwäsche	120-135	0.90-1.05/53
		40-Kalt-waschen		30 40	Wenig verschmutzt Empfindliche Buntwäsche	95-120	0.15-0.60/53
3	Kurzer Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusatzmitteln und abschließlich Schleudern (empöhlene Trommelfüllung: 2,5 kg).	40-Kalt-waschen		30 40	Wenig verschmutzt Empfindliche Buntwäsche	40-45	0.15-0.30/35
4	Klarspülgänge, mit automatischer Absorbierung von Zusatzmitteln und abschließlich Schleudern.				Widerstandsfähige Stoffe	35	0.05/40
5	Klarspülgänge, mit automatischer Absorbierung von Zusatzmitteln und abschließlich Schleudern.				Widerstandsfähige Stoffe	10	0.05/15
6	Entleerung und langes Schleudern. Widerstandsfähige Stoffe					8	0.05/0

Washprogramme für empfindliche Wäsche:
Empfindliche Wäische aus Synthetikgewebe, Mischgewebe, usw. Empfohlene Trommelfüllung: 2,5 Kg.

Programmstellung	PROGRAMMBESCHREIBUNG	Empfohlener Temperaturbereich	Waschmittel-facher	Wäschesymbole	Verschmutzungsgrad und Weißwäsche / Buntwäsche	Ungefähre Dauer (minutes)	kWh liter
7	Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusammenhang und abschlussbendes Schleudern.	60-50°C			Verschmutzt Weißwäsche	60-65	0.50-0.7048
		40-Kalt-waschen		30 40	Wenig verschmutzt Empfindliche Buntwäsche	55-60	0.10-0.4048
9	Entleerung und schonendes Schleudern.				Empfindliche Wäsche	5	0.050

Waschprogramm für Wolle:
Wollgewebe Empfohlene Trommelfullung: 1,0 Kg.

Programmstellung	PROGRAMMBESCHREIBUNG	Empfohlener Temperaturbereich	Waschmittel-facher	Wäschesymbole	Verschmutzungsgrad und Weißwäsche / Buntwäsche	Ungefähre Dauer (minutes)	kWh liter
8	Waschvorgang, Klarspülgänge, bei Bedarf automatische Absorbierung von Zusatzmitteln und abschiedenbendes Schleudern.	40-Kalt-waschen			Wenig verschmutzt Empfindliche Buntwäsche	30-45	0.05-0.50 52
10	Entleerung ohne Schleudern.					2	0/0

Reinigung der Waschmaschine vor Inbetriebnahme

Um eventuell noch vorhandene Reste an Material, Schmiermittel oder Prüf Wasser aus dem Inneren der Waschmaschine zu entfernen, sollte die Waschmaschine vorder ersten Benutzung gründlich gereinigt werden. Hierzu ist wie folgt vorzugehen:

Die eventuell noch vorhandenen Wassereste ablassen (Programm 13).
- Eine Dosis Waschmittel in das FACH DER WASCHMITTELSCHUBLADE geben.
-Mit Hilfe des Programmwahlschalters (6) das WASCHPROGRAMM Nummer 2 (90^ ohne Vorwaschen) durchlaufen halten.

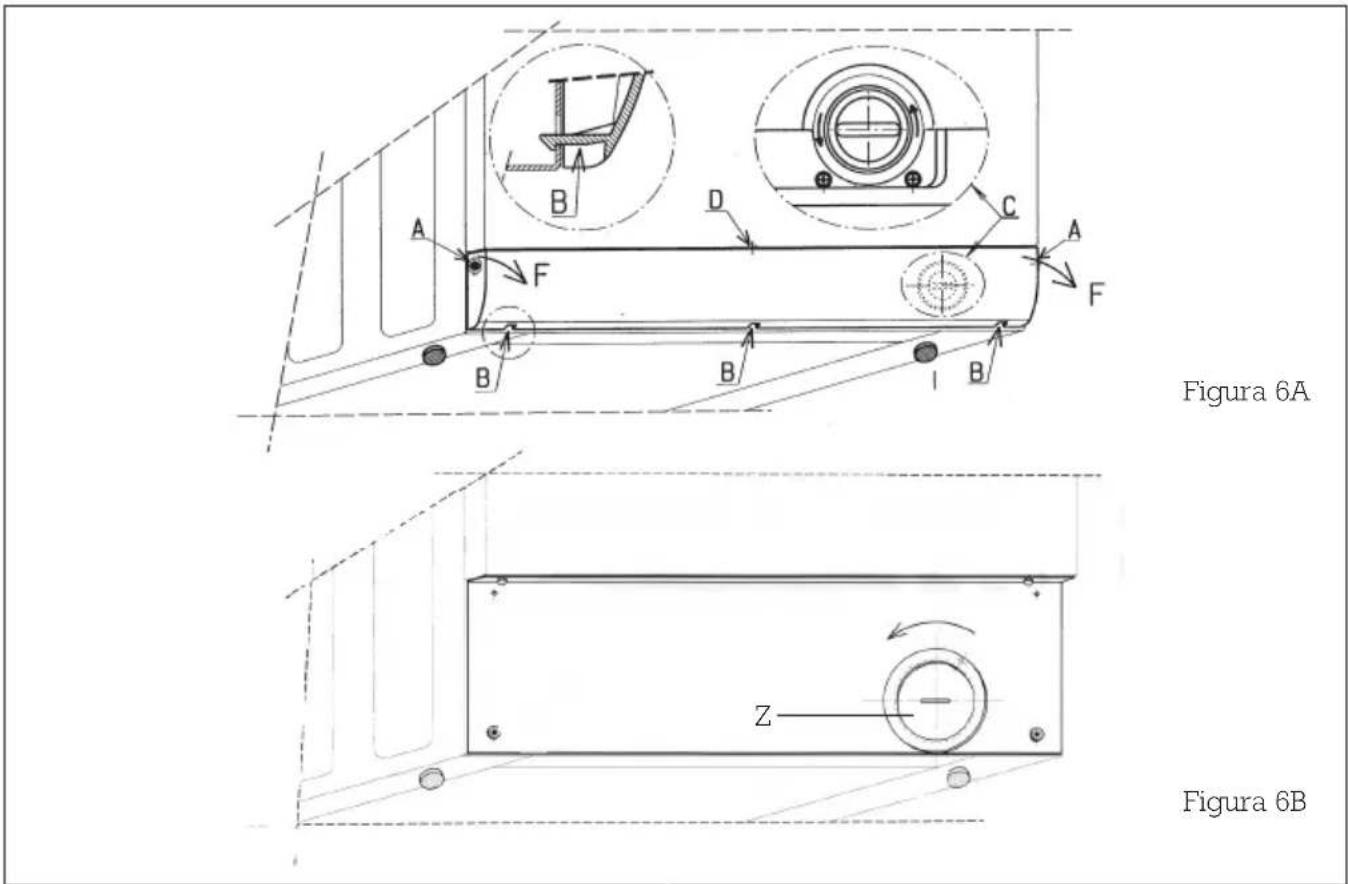

Reinigungs-und Instandhaltungsarbeiten (Fig. 6)

Ohne Waschmaschine ist mit einer selbstreinigenden Pumpe ausgerüstet, weshalb keine Reinigung- und Wartungsarbeitenerforderlich sind. Allerdings kann es geschehen, daß versehentlich Gegenstände (z. Bsp. Knöppe, Münzen, Nadeln, usw.) in die Pumpe fallen. Wenn diese über den Abflusschlauch aus dem Gerät ausgewißen wurden, könnte es zu Beschädigungen an demselben kommt. Aus thisem Grund ist ihre Waschmaschine mit einem speziellen Filter ausgestattet, der im Vorderbereich der Pumpe zugänglich ist und mögliche Verstopfungen verhindert. Um Zugang zu dieser Filter zu erhalten, muß ledigious die Sockelblende abgenommen werden, die sich im Unterbereich der Waschmaschine (Abbildung 1) befindet. Dazu wird wie folgt vorgegangen:

Mit Hilfe eines Schraubenziehers werden zunachst die beiden seitlichen Schrauben (A) und anschließend der Flansch (D) im Oberbereich entfernt. Dann wird eine Drehung in Pfeilrichtung (F) ausgeführrt, woraufhin die drei Flansche (B) entriegelt werden.

Eine Auffangschale unter den Filter stellen, um die geringe Wassermenge aufzufangen, die beim Abnehmer des Filterdeckels austritt.

Den Filterdeckel entgegen dem Uhrzeigersinn drehen und die Flusen oder Gegenstände, die sich mit der Zeit angesammelt haben, aus der Pumpenkammer entfern.

Für den anschließenden Wiedereinbau sind diese Anweisungen in umgekehrter Reihenfolge auszuführen, wobei besonders darauf auf geachtet werden muß, daß der Filterdeckel ordnungsgemäß geschlossen worden ist.

Achtung: Aus Sicherheitsgründen sollenn Sie sich vor dem Entfernen der Sockelblende vergewissern, daß der Waschzyklus abgelaufen ist und das Gerät von der Stromversorgung getrennt ist.

Praktische Ratschlage zur Optimierung der Waschergebnisse

Im folgenden finden Sie eine Reihe an Ratschlagen, die Sie berücksichtigten sollen, wenn Sie ihre Waschmaschine benutzen. Diese Ratschlage beziehen sich auf die verschiedenen Waseharten, die Sie in dieser Waschmaschine waschen können, sowie auf die verschiedenen Waschmitteltypen, die Sie benutzen können. Berücksichtigten Sie die Ratschlageitte, da ihre Kenntnis und Anwendung Ihnen bessere Waschergebnisse, sowie eine optimale Instandhaltung der Waschmaschine garantiert.

Sortierend der Wäsche

Sortieren Sie ihre Wäsche stets nach fol-genden Kriterien:

• FARBE
• VERSCHMUTZUNGSGRAD
• EMPFINDLICHKEIT

Farbe

• Bevor die Wäsche in die Waschmaschine eingegeben wird, sollte sie nach Stoffarten und Farbechtheit sortiert werden.
• Weiß-und Buntwäsche sollen stets getrennt gewaschen werden.
• Sollte es sich bei Buntwäsche um neue Kleidungsstücke handeln, so raten wir Ihnen, diese mehrfach und gesondert

zu waschen, damit ihre andere Wäsche nicht verfürbt wird.

Verschmutzungsgrad

Sortieren Sie ihre Wäsche nach Verschmutzungsgrad. Behandeln Sie stark verschutzte oder fleckige Wasche mit besonderen Reinigungsmitteln.
- Stark verschutzte Bereiche, vor allem Hemdkragen und Manschetten, sollenn vorbehandelt werden..
- Leicht verschmutzte Wäsche sollte zunachst mit einem Kurzprogramm vorgewaschen werden. Auf diese Art und Weise erhalten Sie nicht nur ein hervorragendes Waschergebnis, sondern spare außer dem noch Energie.
- Normal verschmutzte Wäsche sollenn nur mit einem normalen Waschprogramm behandelt werden.
- Stark verschutzte Wäsche solte stets mit einem Vorwaschgang gewaschen werden.

Empfindlichkeit

• Einige Kleidungsstücke, sei es wegen der Stoffart oder ihrer Verarbeitung, konnen empfindlich auf heftige Bewegungen reagieren. Aus thisem Grunde wird die Verwendung der PROGRAMME FÜR EMPFINDLICHE WASCHE empfohlen, über die ihre Waschmaschine verfügt.
• Kleidungsstücke aus Wolle konnen mit einem BESONDEREN PROGRAMM FÜR WOLLE gewaschen werden, über das ihre Waschmaschine bereits verfügbar.

Vergewissem Sie sich aberitte stets, daß die zu waschenden Kleidungsstücke maschinenwaschbar sind.

Wäschesymbole

These Symbole befoindensich normaler- weise auf den Etiketten, die Innem am Kragen oder den Seiteileilen der Kleidungsstücke angebracht sind. These Symbole enthalten u.a.Angaben uber:

• Hochstzulässige WASCHTEMPERATUR.
• Reinigungsvorgänge, mit denen diese Kleidungsstücke gehandelt oder nicht gehandelt werden dürfen.
  -Behandlungsweisen zur Bewährung der Waseche.
• Temperaturen und Bügelformen.

Symbole und ihre Bedeutung

Wascbar bei 30^

Wascbar bei 40^

Wascbar bei 60^ C. Buntwäsche.

Wascbar bei 90^ C. Widerstandsfähige Wasche.

Nicht zu Hause waschen.

Waschlaugengeeignet.

Waschlaugengeeignet.

Nicht waschlaugengeeignet.

Trockenreinigung.

Keine trockenreinigung.

Geeignet fur waschetrockner.

Ungeeignet fur waschetrockner.

Trockenreinigung und specialbehandlung.

Trockenreinigung. Nur mit mineralhaltigen Lösungsmitteln, Washbenzin, Terpentin, usw. reinigen.

Trockenreinigung. Nur mit den vorher genannten Mitteln oder Perchlorothylen reimigen.

Trockenreinigung. Es konnen alle gängigen Lösungsmittel verwendet werden.

Nur bei niedriger Temperatur bugeln.

Beimittlerer Hitze bugeln.

Bei starker Hitze bugeln.

Nicht zu Hause bugeln.

Wolle.

Behandlung von Flecken

Bei vielen Gelegenheiten und bedingt durch die besonderen Eigenschaften einiger Flecken, erhalten Sie möglicherweise nicht die gewünschten Waschergebnisse. Im folgenden finden Sie eine Vorschläge zur Behandlung der verschiedene Flecken, bevor Sie die Schmutzwäsche in die Waschmaschine geben.

Wasserlösliche Flecken

Obwohl es sich hier um hartnackige Flecken handelt, sollen den Sie versuchen, diese mit einer Waschpaste oder Waschcreme vorzubehandeln.

Wasserunlösliche Flecken

Behandeln Sie diese Flecken mit einem speziellen Fleckenentferner.

Andere Flecken

Filzstift und Kuli: diese Flecken sollen mit einem alkoholgetränkten Tuch eingeriben werden.

Kerzenwachs: these Flecken sollten zunachst mit einem Löschblatt abgedeckt und kurz bei einer für den jeweiligen Stoff angemessenen Temperatur übergebügt werden. Gegebenenfalls ist der Vorgang zu wiederholen.

Harz, Fett und Hautcreme: diese sollen mit Reinigungsbenzin vorbehandelt und anschlieBend in der Waschmaschine gewaschen werden.

Teer: mit Butter einreiben und eine Weile einwirken setzen. AnschlieBend die Wasche in der Waschmaschine waschen.

Blut, Milch und Ei: in Kaltwasser einweichen und anschließend mit einem enzymhaltigen Waschmittel bei einer Temperatur zwischen 50^ und 60^ waschen, wobei stets darauf geachtet werden muß, daß der Stoff des Kleidungsstückes diese Behandlungseise verträgt.

Obst, Kaffee und Wein: diese Flecken verschwinden normalerweise nach mehrmaligem Waschen in der Maschine.

Sollten Sie es eines Tages mit einem besonderss hartnäckigem Fleck zu tun haben, den Sie nicht auswaschen konnen, so wenden Sie sich an einen Fachmann. Auf keinen Fall DURFEN CHEMISCHE PRODUKTE IN DIESER WASCHMASCHINE VERWENDET WERDEN.

Praktische Ratschlage zum Einlagen der Wäsche in die Tronnmel

• Wenn möglich sollte die Waschmaschine vollkommen gefüllt werden. Auf diese Art und Weise erreichen Sie eine erhebliche Ersparnis an Wasser-und Energieverbrauch.
• Soll stark verschmutzte Wäsche oder Frotteewäsche BHandtücher, Bade- zimmervorleger, usw.) gewaschen werden, so sollen die Trommel der Waschmaschine nicht ganz gefällt werden.
• Wenn möglich sollen stets Kleidungsstücke verschiedener Groß in ein und demselbem Waschprogramm gewas-

chen werden. Auf diese Art und Weise wird der Waschvorgang verstärkt und die Verteilung der Wasche in der Trommel beim Schleudern optimiert. Die Waschmaschine arbeitet dann auch leiser.

Allgemeine Hinweise zum Waschen

Werden Kleidungsstücke zusammen gewaschen, die für verschiedene Waschtemperaturen gedacht sind, so ist stets die niedrigste aller Temperaturen anzuwahlen.
- Als allgemeine Richtlinie sollenn Bleichmittel nur fur understandsfahige Wäsche wie Baumwolle, Leinen, usw. verwendet werden.
- Kleidungsstücke aus Synthetikfaser, Mischgewebe und andere empfindliche Stoffe sollen mit den Spezialprogrammen für empfindliche Stoffe gewaschen werden, wodurch die Bildung von Falten, die beim Bögeln schwer zu entfern sind, verhindert wird.
Die Programme für empfindliche und hochempfindliche Stoffe sollen mit einem kurzen Schleudergang beendet werden. Auf diese Art und Weise wird das Nachspullen verbessert und Sie konnen die Wäsche gut abgetropft aus der Waschmaschine enthalten.

Allgemeine Ratschlage

Instandhaltung

Vor der Durchführung von Reinigungsoeder Instandhaltungsarbeiten an der Waschmaschine sollen die Waschmaschine von der Stromversorgung getrennt werden.

Reinigung

Nach jedem Waschvorgang sollte die LADETUR eine Weile offen gelassen werden, damit die Luft im Inneren der Waschmaschine frei zirkulieren kann.

Esistratsam,inregelmabigenZeitabständeneinenvollständigenWaschgangunterVerwendung eines Entkalkers durchlaufenzulassen,wodurch die Lebensdauer IhrerWaschmaschine erheblichverlangert wird.

Ausbere Reinigung

Um die Waschmaschine von auBen zu reinigen, sollenn Sie lauwarmes Seifenwasser

oder ein sanfes Reinigungsmittel, auf keinen Fall aber Poliermittel oder Lösungsmittel verwenden. Abschreiben wird die Waschmaschine mit einem weichen Tuch abgerieben.

Reinigung der Waschmittelschublade

Die WASCHMITTELSCHUBLADE sollte spätestens dann gereinigt werden, wenn Waschmittelrechte am Schubladenrand halten bleiben und sich festsetzen. Hierzu ist wie folgt vorzugehen:

1.- Die WASCHMITTELSCHUBLADE vollständig entnahmen, indem an ihr gezogen wird.
2.- Die SCHUBLADENFÄCHER gründlich mit Hilfe von lauwarmen Seifenwasser und einer Bürste reinigen.
3.- Die SAUGHEBER der Wasch-Waschmittelfacher für flüssige Waschmittel sollenen ebenfls grundlich gereinigt werden.

Sobald alle diese Schritte ausgeführrt worden sind, wird die Waschmittelschublade wieder eingesetzt.

Lösungen für auftretende Probleme

Sollten Probleme bei der Benutzung ihrer Waschmaschine auftreten, so konnen Sie diese möglicherweise mit Hilfe der folgenden Beschreibungen für Fehlerlösungen selbst lose.

Sollte es Ihnen allerdings nicht gelingen, diese Störung zu beseitigen, so trennen Sie die Waschmaschineitte von der Stromversorgung und setzen sich mit dem TECHNISCHEN KUNDENDIENST in Verbindung. Im Inneren der Waschmaschine gibt es keine Sicherung oder ähnliche Bauteile, die der Kunde nicht selbst auswechseln kann. Wir raten Ihnen aber dringend, die Waschmaschine auf keinen Fall zu öffnen.

Die Waschmaschine nimmt den Betrieb nicht auf

• Es liegt keine Spannung an.
  Die Waschmaschine ist nicht an die Stromversorgung angeschlossen.
  Die Sicherungen der elektrischen Installation sind herausgesprungen.

Die Waschmaschinentür ist nicht ordnungsgemäß geschlossen.
Die Betriebstaste ist nicht gedrückt.

Die Waschmaschine nimmt kein Wasser auf

Die Wasserleitung ist leer.
- Der Wassereinlaufhahn ist nicht geöffnet.
- Der Schlauchfilter ist verstopf.
- Der Zufuhrschlauch ist geknickt.

Die Waschmaschine lätt kein Wasser ab und schleudert nicht

• Der Ablaßschlauch ist geknickt.

Die Waschmaschine vibriert oder gibt laute Gerausche von sich

Die INTERNEN BEFESTIGUNGSSCHRAUBEN FÜR DEN TRANSPORT sind nicht entfernt worden.
Die Waschmaschine ist schlecht ausgericht. (Fragen Sie das Installationshandbuch um Rat).

Wichtig:

Einige Modelle (hohe Schleuder-geschwindigkeit) sind mit einem Sicherheitssystem beim Schleudern ausgestattet, wodurch das Schleudern verhindert wird, falls sich die in der Trommel befindliche Wäsche zusammengeknäult hat, was zu starken Vibrationen führen wurde. Sollten Sie beobachten, daß die Wäsche nicht ordnungsgemäß abgetropft aus der Waschmaschine kommt, so sollen den Sie nach entsprechender Verteilung der Wäsche im Inneren der Trommel erneut den Schleudergang versuchen.

Anweisungen zum Wäschetrocknen

Trockensystem

Das Trocknen erfolgt durch HeiBluftzirkulation in geschlossen Kreislauf und Verdampfung durch Abkuhlung des Leitungs Wassers.

Aus thisem Grund IST ES NOTWENDIG, DEN WASSEREINLASSHAHN AUCH BEIM TROCKNEN IN OFFENSTELLUNG ZU LASSEN.

Die Ablaßpumpe arbeitet gleichzeitig und nimmt ihren Betrieb in regelmäßigen

Zeitabständen während des Trocknens auf, um das Kuhlwasser zusammen mit dem entstehenden Kondenswasser abzulassen Wahrend der letzten Minuten des Trocknens wird die Umlaufluft nicht mehr erhinit. Auf diese Art und Weise wird die Temperatur im Inneren angegelichen und die Faltenbildung in der Wäsche vermieden. Es wird empfohlen, DIESE LETZTE PHASE DES TROCKNENS AUF KEINEN FALL ZU UNDERBRECHEN.

Vorbereitung der zu trocknenden Wäsche

Beherzigen Sieitte die vom Hersteller gemachteten Angaben auf den Etiketten der Kleidungsstücke und vergewissern Sie sich, daß diese maschinengetrocknet werden können.

Geben Sie keine hochempfindliche Wäsche wie beispelsweise Gardinen, Wollartikel, Seide, schaumstoffhaltige Wäsche oder ähnliches in den Trockner.

WICTIG:

Nur mit Wasser gewaschene Stoffe konnen mit HeiBluft getrocknet werden. Auf keinen Fallarf der unsucht werden, Wase che zu trocknen, die zuvor mit entzündlichen Reinigungsmitteln (Reinigungsbenzin, Alkohol, Wachs, Fleckenentferner, usw.) behandelt worden sind, da in diesen Falle nohe Brandgefahr besteht.

Die worksites empfehlene maximale Trommelfüllung an zu trocknender Wäsche beträgt 2,5 kg an trockener Wäsche, die aus widerstandsfähigen Stoffen besteht. Bei entsprechenden Stoffen beträgt diese Menge 1,5 kg. Das heißt, daß bei Durchführung eines Waschprogrammes mit voller Trommel und anschließendem Trocknen zwei Trockengänge durchzuführen sind.

Programmierung

Ohre Trockner-Waschmaschinenkombination verfügt über zwei Trockenprogramme:

-Widerstandsfähige Wäsche, Baumwolle (Stellung S)
-Empfindliche Waseche, Synthetikgewebe (Stellung D)

Die Anwahl der Trockenprogramme erfolgt über den Programmierschalter (6)

Das Trocknen in der Stellung D wird bei einer niedrigeren Temperatur als beim Trockenprogramm S durchgeführt.

Desweiteren ist es möglich, reine Trocken-oder Waschprogramme mit anschließendem Trocknen durchzuführn BWaschen-Waschen/Trocknen).

HINWEIS

Geben Sie Ihrer Waschmaschineitte stets die Mogglichkeit, die Endtemperatur anzugleichen, damit die Faltenbildung verhindert wird. Aus thisem Grunde sollen Sie, falls Sie einen bereits begonnenen Trockenvorgang unterbrechen wollen, den Zeitwahlschalter fur die Trockendauer (7) in die Stellung bringen, so da ein paar Minuten lang Kalluft zirkulieren kann.

Trockenzeit

Die zum Trocknen benöttige Zeit kann je nach Stoffart und Kleidungsgröbe, sowie Trommelfüllung sehr unterschiedlich sein. Aus thisem Grund werden Sie weitere eine Zeit brauchen, bis Sie die richtige und passende Trockendauer gefunden haben.

Als Hilfe möchten wir Ihnen die Angaben der folgenden Tabelle mit Richtwerten für die verschiedeneen Trockenzeiten zur Verfugung stellen.

Zeitangabe in minutes
Trommel- fällung (kg)	Widerstandsfähige stoffe		Empfindliche stoffe
	Getrocknet	Bügelferting	Getrocknet	Bügelferting
0.5	25	30	35	40
1.5	50	65	80	100
2.5	85	100	—	—

Figura 1
Figura 2

Figura 3
