BEDIENUNGSANLEITUNG L84T EDESA
Bedienungsanleitung für gebrauch und instandhaltung
Inhaltsangeabe der behandelten Themen
Einleitende Hinweise 52
Beschreibung Ihrer Waschmaschine 52
Gebrauch der Wahlschalter 52
An/Aus-Schalter 53
Schalter fur Zusatzfunktionen 53
Einfuhren der Wäche in die Trommel 53
Einfahren von Waschmittel und Zusatzmitteln 54
Waschmittel 54
Dosierung des Waschmittels 54
Wahl des Waschprogrammes 55
Programmtabellen 55
Angabe der Progamme 56/57
Worherige Sauerung 58
Reinigungs-und Instadhaltungsarbeiten 58
Inbetriebnahme 58
Praktische Hinweise für die Verbesserung der Waschergebnisse 58
Einteilung der Wäche 59
Waschesymbole 59
Zeichnungenn der Wäschesymbole 59
Die Behandlung von Flecken 60
Praktische Hinweise für das Einfahren der Wäsche in die Trommel. 60
Allgemeine Hinweise bezüglich des Waschens 60
Algemeine Hinweise 61
Ratgeber fur die Lösing von Problemen 61

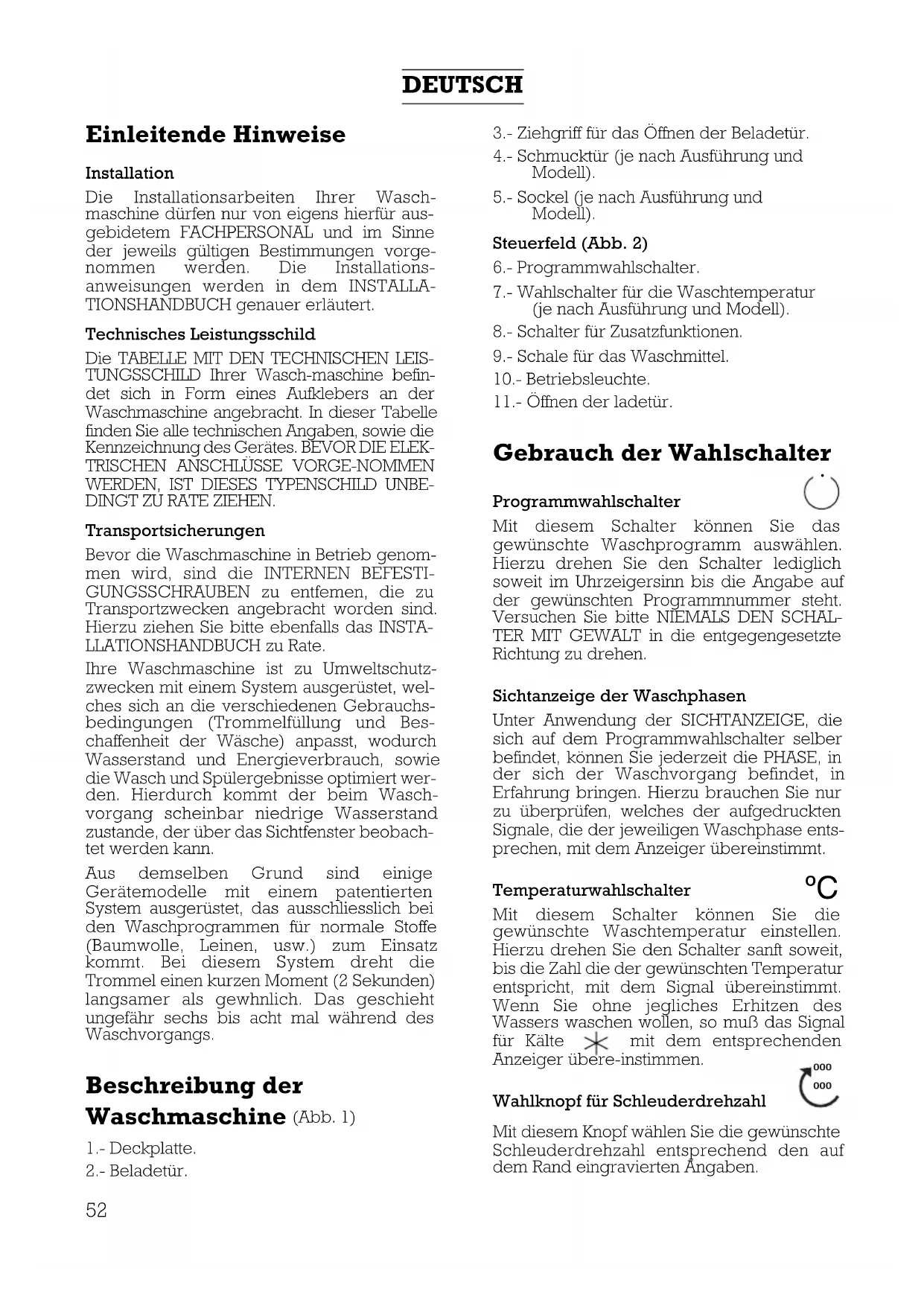

Einleitende Hinweise
Installation
Die Installationsarbeiten Ihrer Waschmaschine)durfen nur von eigens hierfür ausgebidetem FACHPERSONAL und im Sinne der jeweils gultigen Bestimmungen vorgenommen werden. Die Installationsanweisungen werden in dem INSTALLATIONSHANDBUCH genauer erlautert.
Technisches Leistungsschild
Die TABELLE MIT DEN TECHNISCHEN LEISTUNGSSCHILD Ihrer Wasch-maschine befindet sich in Form eines Aufkdebers an der Waschmaschine angebracht. In dieser Tabellefinden Sie alle technischen Angaben, sowie die Kennzeichnung des Gerätes. BEVORDIE ELEKTRISCHEN ANSCHLUSSE VORGE-NOMMEN WERDEN, IST DIESES TYPENSCHILD UNBEDINGT ZU RATE ZIEHEN.
Transportsicherungen
Bevor die Waschmaschine in Betrieb genommen wird, sind die INTERNEN BEFESTIGUNGSSCHRAUBEN zu entfemen, die zu Transportzwecken angebracht worden sind. Hierzuziehen Sieittebenfalls das INSTALLATIONSHANDBUCH zu Rate.
Ohne Waschmaschine ist zu Umweltschutzzwecken mit einem System ausgerüstet, welche sich an die verschiedene Gebrauchsbedingungen (Trommelfüllung und Beschaffenheit der Wasche) anpasst, wodurch Wasserstand und Energieverbrauch, sowie die Wasch und Spülergebnisse optimiert werden. Hierdurch kommt der beim Waschvorgang scheinbar niedrige Wasserstand zustande, der über das Sichtfenster beobachtet werden kann.
Aus demselben Grund sind eine Gerätemodelle mit einem patentierten System ausgerüstet, das ausschiesslich bei den Waschprogrammen für normale Stoffe (Baumwolle, Leinen, usw.) zum Einsatz kommt. Bei dieser System dreht die Trommel einen kurzen Moment (2 Sekunden) langsamer als gewhnlich. Das geschieht ungebär sechs bis acht mal während des Waschvorgangs.
Beschreibung der Waschmaschine (Abb)
1.- Deckplatte.
2.- Beladetür.
3.- Ziehgriff für das Öffnen der Beladetür.
4.- Schmucktür (je nach Ausführung und Modell).
5.- Sockel (je nach Ausführung und Modell).
Steuerfeld (Abb. 2)
6.-Programmwahlschalter.
7.- Wahlschalter für die Waschtemperatur (je nach Ausführung und Modell).
8.- Schalter für Zusatzfunktionen.
9.- Schale für das Waschmittel.
10.- Betriebsleuchte.
11.- Offnenderladetur.
Gebrauch der Wahlschalter
Programmwahlschalter
Mit diesen Schalter konnen Sie das gewünschte Waschprogramm auswahlen. Hierzu drehen Sie den Schalter lediglich soweit im Uhrzeigersinn bis die Angabe auf der gewünschten Programmnummer stehen. Versuchen Sieitte NIEMALS DEN SCHALTER MIT GEWALT in die entgegengesetzte Richtung zu drehen.
Sichtanzeige der Waschphasen
Unter Anwendung der SICHTANZEIGE, die sich auf dem Programmwahlschalter selbst befindet, konnen Sie jederzeit die PHASE, in der sich der Waschvorgang befindet, in Erfahrung bringen. Hierzu brauchen Sie nur zu überprüfen, welches der aufgedruckten Signale, die der jeweiligen Waschphase entsprechen, mit dem Anzeiger übereinstimmt.
Temperaturwahlschalter
Mit diesen Schalter konnen Sie die gewünschte Waschtemperatur einstellen. Hierzu drehen Sie den Schalter sanft soweit, bis die Zahl die der gewünschten Temperatur entspricht, mit dem Signal übereinstimmt. Wenn Sie ohne jegliches Erhitzen des Wassers waschen wollen, so muß das Signal für Kälte mit dem entsprechenden Anzeiger übere-instommen.
Wahlknopf für Schleuderdrehzahl
Mit diesen Knopf wahlen Sie die gewünschte Schleuderdrehzahl entsprechend den auf dem Rand eingravierten Angaben.
DEUTSCH
An/Aus-Schalter
Sobald Sie das gewünschte Programm eingestellt haben, ist es notig, diesen Schalter zu betätigten, damit die Waschmaschine ihren Betrieb aufnehmen kann: Der Schalter ragt aus dem Steuerfeld Heraus. Die Betriebsleuchte leuchtet nach weniger Sekunden auf. Diese kurze Zeitraum wird für die Aktivierung der Tüverriegelung besteht.
Wern das Programm ohne Unterbrechung abläuft, kann die Ladetur geöffnet werden, sobald das Programm zu Ende ist und die Zeit, die für das Lösen der Sicherheitsvorrichtung der Turversperrung, über die die Waschmaschine verfügbar, bestehtigt wird (Dauer etwa 2 Minuten). Das Erlöschen der Betriebsleuche zeigt an, daß这意味着 geschen ist. Wahrend des Betriebes der Waschmaschine, kann der jeweilige Waschzyklus unterbrochen werden, indem der Schalter auf seine Pausenposition verschoben wird; die Anzeigelampe erloscht. Sobald der Schalter erneut in die «An-Position» verrückt wird, wird der Waschvorgang ab der Waschphase, in der der Waschproze unterbrochen wurde, weitergeführrt. Sollten Sie diesen Schritt ausfahren, um ein Kleidungsstück in die Trommel zu geben oder hersauszunehmen, vergewissem Sie sichitte, daß der Wasserstand nicht die Unterkante der Tur übersteigt und daß die Temperatur im Inneren der Waschmaschine nicht sehr hoch ist. Berücksichtigten Sieitte auch, daß es notwendig ist, die angemessene Zeit abzurwarten, um das Lösen der Tursicherung zu erfolglichen, obwohl die Anzeigelampe schon erloschen ist.
Schalter für Zusatzfunktionen
These Schalter bieten Ihnen die Möglichkeit, jeder vorgewählten Waschprogramm eine Reihe von zusätzlichen Funktionen und Leistungen hinzuzufugen, die den jeweiligen Waschproze Ihrer Kleidung an ihre Wünsche und Bedürfnisse anpassen.
These Funktionen werden in Gang gesetzt, wenn der interschende Knopf aus dem Bedienfeld Herausragt und ein auf ihm angebrachte Signal sightbar werden laßt. Je nach der Wahl Ihres Modelles verfügt ihre Waschmaschine über eine oder mehrere der Funktionen, die wir Ihnen im folgenden genauer erlautern.
Schalter fur das Unterträcken des Schleudervorganges
Wird dieser Schalter betätig, so wird der Schleudervorgang in jendem der vorgewählten Waschprogramme unterrückt, so daß die Faltenbildung im Falle besonderss empfindlicher Wasche vermieden werden kann.
Waslschalter fur den Schleudervorgang
Die Betätigung these Schalters gestattet es Ihnen, die Schleudergeschwindigkeit zu verringern. These Verringerung der Geschwindigkeit ist entsprechens für Gelegenheiten geeignet, in denen sehr benutzte Wasche oder Kleidung mit sehr eigener Stoffverarbeitung gewaschen werden soll.
Schalter für die Antifaltenfunktion
Wird dieser Schalter betätig, so wird das jeweilige Programm während des letzten Spülganges unterbrochen, so daß die Kleidung gewissermassen innerhalb der Trommel imm Wasser schwimmt. Hierdurch wird die Faltenbildung vermieden. In dieser Situation ist erneut der Schalter zu betätig, um das jeweilige Programm zu beenden oder wahren Sie gegebenenfalls das Programm für den Wasserablaß, um so den Schleuder-vorgang zu vermeiden.
Schalter fur Extra-Spulen
Wird dieser Schalter betätig, so konnen Sie den Grad des abschliessenden Spülganges für ihre Wäsche erhöhen. Der Wasserverbrauch nimmt allerdings hierbei zu.
Schalter für Kaltwaschen
Wird dieser Schalter betatigt, so wird das jeweils gewählte Programm ohne Erhitzen des Wassers, also mit kaltem Wasser, durchgefuhrt.
Schalter für halbe Trommelladung
Im Falle der Modelle, die über keine variierbare automatische Lademenge verfügen, erhöglich dieser Schalter das Sparen von Wasser, da der Wasserverbrauch im Falle von Waschvorgängen mit einer geringeren Lademenge gesenkrt wird.
Einfuhren der Wäsche in die Trommel
Öffnend der Ladetur
Um die Ladetur der Trommel zu öffnen, zieren Sieitte an dem Handgriff nach auBen (Siehe Abbildung 1 bis 3).
Einführen der Wäsche in die Trommel
In dem Moment, in dem Sie die Wäsche in die Trommel einführen, raten wir Ihnen, die folgenden Hinweise zu beachten:
— Vergewissern Sie sichitte, daß alle Taschen leer sind.
— Breiten Sie die Wäschestück aus und falten Sie sie gegebenenfalls ausei-nander.
Fuhren Sie die Wäschestücke Stück für Stück in die Trommel ein, so daß ein Verwickeln der Wäschestücke unterinander vermieden wird. Vergewissem Sie sich, daß sich die kleineren Wäschestücks in der Mitte der Trommel befinden.
— Pressen Sie die Wäscheitte nicht zusammen.
— Berücksichtigten Sie auch das für die verschiedene Programme empfo-hlene Ladegewicht an Wasche.
- Im Moment des Waschens von Badezimmerwäsche bemühen Sie sich nach Möglichkeit, nicht nur Handtücher zu waschen. Waschen Sie die Handtücher viel mehr zusammen mit anderer Wäsche. Sobald Sie die Wäsche in das Innere der Trommel eingeführt haben, schliessen Sieitte die Tur, indem sie sie Zudrücken, bissie merken, daß sie gut verschlossen ist. Achten Sieitte gut daraufuf, daß keinerlei Kleidung zwischen der Ladetür und der Gummidichtigung eingeklemmt wird.
Einführen von Waschmittel und Zusatzmitteln
Führer Sieitte das Waschmittel oder das Zusatzmittel vor Beginn des Waschprogrammes in die davon vorgesehere Waschmittelschale ein (Siehe Abbildung Nr. 3). Die Waschmittelschale ihrer Waschmaschine verfügbar, je nach Modell und Ausführung, über drei oder vier verschiedene Abteilungen, welche mit den folgenden Symbolen gekennzeichnet sind:
Abteilung In diese Abteilung wird das Waschmittel fur das VORWASCHEN eingegeben.
Abteilung In hiese Abteilung wird das Waschmittel fur das WASCHEN eingegeben.
Abteilung Sollte ihr Gebrauch gewünscht werden, so werden in diese. Abteilung die flüssigen Zusammenhangtittel, wie zum
Biespiel, Appreturmittel, Blaufarbemittel, Weichspuler, usw. Eingegeben.
Abteilung (Sonderausstattung) Sollte ihr Gebrauch gewünscht werden, so werden in diese Abteilung die flüssigen Bleichmittel, wie zum Beispiel, Laugen, usw. eingebehen.
Hinweis: Der Flüssigkeitsstand darf in keinem Fall das MAXIMALSIGNAL (SENAL MAX) übersteigen (Siehe Abbildung Nr. 3).
Zusätzliche Waschmittelschale
Im Falle dieser Waschmaschine konnen Sie auch flüssige Waschmittel benutzen. Hierzu sollen den Sie die zusätzliche Waschmittelschale benutzen, welche Sie über das NETZ DES TECHNISCHEN KUNDENDIENSTES erwerben konnen. Diese zusätzliche Waschmittelschale ist in die ABTEILUNG der normalen Waschmittelschale einzusetzen (Siehe hierzu Abbildung Nr. 3-A). Bezüglich der anzuwendenden Menge sollen den Sie stets die vom Hersteller gemachteten Angaben befolgen. In keinem Fallarfj noch der Waschmittelstand das Hinweissignal MAX,das an der Wand der Waschmittelschale angebracht ist,übersteigen.
Waschmittel
Benutzen Sieitte ausschieblich Waschmittel, die fur das Waschen von Kleidung in automatischen Waschmaschinen geeignet sind. Verwenden Sie nach Mochigkeit Waschmittel, die keinene Schaum produzieren. Fur das Waschen von Wolle sollenn Sie nur neutral Waschmittel verwenden.
Dosierung des Waschmittels
Denken Sieitte daran,da3 die anzuwendende Dosis des Waschmittels immer von den folgenden Faktoren abhängt:
Menge der zu waschenden Wäsche.
— Art der zu waschenden Wäsche.
Schmutzigkeitsgrad der Wasche.
— Härte des Wassers.
Der Gebrauch einer hohren Menge an Waschmittel als der nötigen Dosisträgt in keiner Weise dazu bei, die Waschergebnisse zu verbessern. Die zu hohe Dosierung von Waschmitteln bedeutet außer dem einen wirtschaftlichen Schaden undträgt auf negative Weise zum Schutz unserer Umwelt bei. Im Falle von Waschvorgänge ohne Vorwachen sind Waschmittel zu empfehlen, die eine
DEUTSCH
direkte Dosierung im Inneren der Trommel gestatten. Wir empfehlen Ihnen in jedem Fall, die Anweisungen des jeweiligen Waschmittelherstellers zu beachten.
Die folgende Tabelle soll Ihnen im Moment der Waschmitteldosierung je nach der Wasserhärte und der zu waschenden Wäsche als Orientierungshilfe dienen.
| WÄSCHELANDUNG IN KILOGRAMM | ||||
| 4,5 | 3,5 | 21kg | ||
| Härtegrad des Wassers (französische Grad.) | Waschmitteldosis Gramm | |||
| Weich: Hasta (bis zul 2) 90 80 65 55 | ||||
| Mittel: (12/25) 125 115 90 75 | ||||
| Hart: (25/37) 160 140 110 90 | ||||
| Sehr hart: (mehr als 37) 180 160 130 110 | ||||
| Die Angaben und Informationen über den Härtegrad des Wassers können bei den jeweils zuständigen ortlichen Behörden erfragt werden. Sollen Sie über die entsprechenden Angaben in deutschen Grad verfügen, so erhalten Sie den Äquivalenten, indem Sie mit 1,78 multiplizieren. | ||||
Wahl des Waschprogrammes
Sie verfügen über eine MEHRPROGRAMM-WASCHMASCHINE, die es Ihnen gestattet, den Waschvorgang an jeder Art von Wäsche anzupassen.
Hierzu verfügen Sie über zwei verschiedene Arten von Programmen:
1.-NORMALE PROGRAMME, die für das Waschen von wichtstandsfähiger Wasche gedacht sind.
2.- FEINWASCHPROGRAMME, die für das Waschen von empfindlichen Stoffen gedacht sind.
Die Waschsysteme, über die ihre Waschmaschine verfügbar, eigenen sich sowohl für das Waschen von Wäsche aus Baumwolle als auch für synthetische Materialien. Außer dem konnen Sie Kleidung aus Wolle, Seide und Acryll waschen.
Hauptsächlich undscheiden sich diese Programme dadurch vonienander, daß die Umdrehungszahl der Trommel, sowie die Temperatur, die Waschzeit und der Wasserstand verschiedene sind.
Im Allgemeinen sind die NORMALEN Waschzyken darauf gedacht, understandsfähige Stoffe, wie zum Beispiel, Baumwolle, widers
tandsfähige Synthetik-stoffe, Leinen, usw. zu waschen, während die FEINWASCHPROGRAMME mit ihrer langsamerem Umdrehungszahl der Trommel, sowie mit einer geringeren Temperatur und hohenen Wasserständen für das Waschen von Synthetikstoffen, Wolle, Seide, usw. gedacht sind.
Die Modelle, die über Wahlschalter für die Waschtemperatur verfügen, besitzen außer dem eine variierbare automatische Lademenge, so daß der Verbrauch an Wasser und Energie sich automatisch an die zu waschende Wäschemenge anpaßt.
Programtabellen
Im folgenden geben wir Ihnen eine detailierte PROGRAMMABELLE zur Hand, in der Sie alle Angaben bezüglich der verschiedene Typen an Waschprogrammen, welche Ihnen ihre Waschmaschine bietet, in übersichtlicher Form wiederfinden.
In zusammenfasster Form finden Sie diese Tabelle auf der vorderen oder oberen Tafel auf dem Reinigungsmittelbehälter oder auf einer Karte, die sich in der Tüte mit den Unterlagen befindet.
Übersicht über die Waschmaschinen mit 10 Waschprogrammen
Normale Waschprogramme:
Stoffe aus Baumwolle, Leinen, Jute, usw.
Empfohlene Hochstflung: siehe typenschild
| Stellung Waschpro. | PROGRAMMBESCHREIBUNG | Empfohlenener Temperaturbereich | Fach der Waschmittelschu-blade | Wäschesymbole | Verschmutzungsgrad und Weiβwäsche/Buntwäsche | Geschätzte Dauer |
| 1 | Vorspüssen mit anschließlich spülgang, klarspülgänge, falls gewünscht, automatische absorbierung der zusatzmittel und abschiedenbendes schleudern. | 90-70°C | Stark verschmutzt. Weiβwäsche. | 115-135 minutes | ||
| 60-50°C | Stark verschmutzt. Widerstandsfähige Buntwäsche. | 125-135 minutes | ||||
| 40-Waschen mit Kaltwasser | Stark verschmutzt. Empfindliche Buntwäsche. | 110-120 minutes | ||||
| 2 (*) | Spülgang, klarspülgänge, falls gewünscht, automatische absorbierung der zusatzmittel und abschiedenbendes schleudern. | 90-70°C | Normal verschmutzt. Weiβwäsche. | 100-120 minutes | ||
| 60-50°C | Stark verschmutzt. Widerstandsfähige Buntwäsche. | 110-120 minutes | ||||
| 40-Waschen mit Kaltwasser | Wenig verschmutzt. Empfindliche Buntwäsche. | 95-100 minutes | ||||
| 3 | Klarspülgänge mit automatischer absorbierung der zusatzmittel und abschiedenbendes schleudern. | Widerstandsfähige Stoffe. | 40 minutes | |||
| 4 | Entleerung und langes schleudern. | Widerstandsfähige Stoffe. | 8 minutes |
Schonprogramme:
Empfindliche Synthetikstoffe, Mischgewebe, usw.
Empfohlene Hochstflung: 2,5 / 3kg (die Halfe der maximalen Fullmenge der Waschmaschine)
| Stellung Waschpro. | PROGRAMMBESCHREIBUNG | Empfohlener Temperaturerich | Fächer der Waschmittelschu-blade | Wäschesymbole | Verschmutzungsgrad und Weißewäsche/Buntwäsche | GeschätzteDauer |
| 5 | Spülgang, klarspülgänge, falls gewünscht, automatische absorbierung der zusatzmittel und abschlussfendes schleudern. | 60-50°C | Normal verschmutzt. Weißewäsche. | 55-60 minuten | ||
| 40-Waschen mit Kaltwasser | Wenig verschmutzt. Empfindliche Buntwäsche. | 45-50 minuten | ||||
| 6 | Kurzer Spülgang, klarspülgänge, fallsgewünscht, automatische absorbierung der zusatzmittel und abschlussfendes schleudern. | 40-Waschen mit Kaltwasser | Wenig verschmutzt. Empfindliche Buntwäsche. | 40-45 minuten | ||
| 7 | Klarspülgang mit automatischer absorbierung des weichspulfers und abschlussfendes schleudern. | Empfindliche Stoffe. | 10 minuten | |||
| 8 | Entleerung und langes schleudern. | Empfindliche Stoffe. | 6 minuten |
Waschprogramme für Wolle:
Stoffe aus Wolle
Empfohlene Hochstflung: 1,0kg
| Stellung Waschpro. | PROGRAMMBESCHREIBUNG | Empfohlener Temperaturber eich | Fächer der Waschmittelschu-blade | Wäschesymbole | Verschmutzungsgrad und Weißewäsche/Buntwäsche | Geschätzte Dauer |
| 9 | Spülgang, klarspülgänge, falls gewünscht, automatische absorbierung der zusatzmittel und entleuerung. | 40-Waschen mit Kaltwasser | 30 40 | Wenig verschmutzt. Empfindliche Buntwäsche. | 40-50 minutes | |
| 10 | Entleuerung ohne schleudern. | 5 minutes |
Übersicht über die Waschmaschinen mit 13 Waschprogrammen
Normale Waschprogramme:
Stoffe aus Baumwolle, Leinen, Jute, usw.
Empfohlene Hochstflung: siehe typenschild
| Stellung Waschpfo. | PROGRAMMBESCHREIBUNG | Empföhlerer Temperaturbereich | Fächer der Waschmittelschu- blade | Wäschesymbole | Verschmutzungsgrad und Weiβwäsche/Buntwäsche | Geschätzte Dauer |
| 1 | Vorsprülen mit anschließlich spülgang,klarspülgänge, falls gewünscht,automatischeabsorberung der zusatzmittel undabschließlich schleudern. | 90-70°C | Stark verschmutzt.Weiβwäsche. | 125 minuten | ||
| 60-50°C | Stark verschmutzt.Widerstandsfähige Buntwäsche. | |||||
| 40-Waschenmit Kaltwasser | Stark verschmutzt.Empfindliche Buntwäsche. | |||||
| 2 | Spülgang, klarspülgänge, falls gewünscht,automatische absorberung der zusatzmittelund abschließlich schleudern. | 90-70°C | Normal verschmutzt.Weiβwäsche. | 100 minuten | ||
| 3 (*) | 60-50°C | Normal verschmutzt.Widerstandsfähige Buntwäsche. | 85 minuten | |||
| 4 | 40-Waschenmit Kaltwasser | Wenig verschmutzt.Empfindliche Buntwäsche. | 70 minuten | |||
| 5 | Klarspülgänge mit automatischerabsorberung der zusatzmittel undabschließlich schleudern. | Wäsche auswiderstandsfähige Stoffe. | 30 minuten | |||
| 6 | Entleerung und langes schleudern. | Wäsche auswiderstandsfähige Stoffe. | 5 minuten |
Schonprogramme:
Empfindliche Synthetikstoffe, Mischgewebe, usw.
Empfohlene Hochstflung: 2,5/3 kg. (die Hälfte der maximalen Füllmerge der Waschmaschine)
| Stellung Waschpro. | PROGRAMMBESCHREIBUNG | Empfohlener Temperaturbich | Fächer der Waschmittelschu-blade | Wäschesymbole | Verschmutzungsgrad und Weiβwäsche/Buntwäsche | Geschätzte Dauer |
| 7 | Spülgang, klarsprüfung, falls gewünscht, automatische absorbierung der zusatzmittel und abschlussendes schleudern. | 60-50°C | Normal verschmutzt. Weiβwäsche. | 70 minuten | ||
| 8 | 40-Waschen mit Kaltwasser | Wenig verschmutzt. Empfindliche Buntwäsche. | 50 minuten | |||
| 10 | Kurzer Spülgang, klarsprüfung, falls gewünscht, automatische absorbierung der zusatzmittel und abschlussendes schleudern. | 40-Waschen mit Kaltwasser | Wenig verschmutzt. Empfindliche Buntwäsche. | 40 minuten | ||
| 11 | Klarsprüfung mit automatischer absorbierung des weichspulfers und abschlussendes schleudern. | Empfindliche Stoffe. | 10 minuten | |||
| 12 | Entleuerung und langes schleudern. | Empfindliche Stoffe. | 5 minuten |
Waschprogramme für Wolle:
Stoffe aus Wolle
Empfohlene Hochstflung: 1,0kg
| Stellung Waschpro. | PROGRAMMBESCHREIBUNG | Empfohlener Temperaturbereich | Fächer der Waschmittelschu-blade | Wäschesymbole | Verschmutzungsgrad und Weißwäsche/Buntwäsche | Geschätzte Dauer |
| 9 | Spülgang, klarspülgänge, falls gewünscht, automatische absorbierung der zusatzmittel und entleerung. | 40-Waschen mit Kaltwasser | 30 40 | Wenig verschutzt. Empfindliche Buntwäsche. | 45 minutes | |
| 13 | Entleerung ohne schleudern. | 3 minutes |
(*) Auf thisem Programm basierende Daten des Energieetikets nach EN60456.
Vorherige Säuberung
Um das Innere der Waschmaschine von möglichen Resten an Schmiermaterialien und aus den Versuchen stammendem Wasser zu befreiern und zu reinigen, ist es empfehlenswert, vor dem ersten Benutzten ihrer Waschmaschine mit Leidung eine Reinigung derselben durchzuführen. Hierzu führen Sieitte die folgenden Schritte durch:
— Führn Sie eine Dosis Waschmittel in die ABTEILUNG der WASCHMITTELS-CHALE ein.
Wahlen Sie mit Hilfe des Programm-wahlschalters das WASCHPROGRAMM «2» (90° ohne Vorwaschgang).
— Setzen Sie die Waschmaschine in Betrieb.
— Warten Sie, bis das PROGRAMM zu Ende ist.
Reinigungs- und Instandhaltungsarbeiten (Fig. 6)
Reinigen Sie den zugänglichen Filter, wenn die Ablaufpumpe durch Fremdkörper blockiert wurde.
a) Losen Sie den Sockel, indem Sie leicht an den Seitenziehen und gleichzeitig nach unten drehen, um dann die Befestigungskrallen auszuhaken. Sollen Sie seitlich keinen Zugang haben, schieben Sie einen kleinen Schraubenzieher in die drei Schlitze, die sich im oberen Bereich des Sockels befinden, um durch die Hebelwirkung die Befestigungskrallen zu losen.
b) Um das Wasser, das beim Lösen des Filters herausrinnt, aufzufangen, stellen Sie einen Teller oder einen anderen Behälter darunter.
c) Drehen Sie den Filter eine viertel oder eine halbe Drehung nach links. Das Wasser beginnnt hereaus zu fließen.
d) Wenn Sie das gesamte Wasser aus der Waschmaschine abgelaufen ist, drehen sie den Filter so lange, bis er ganz Heraus gezogen werden kann..
e) Entnahmen Sie die Gegenstände oder Fusseln, die im Filter hangen geblieben sind.
f) Setzen Sie den Filter und den Sockel erneut an ihren Platz.
Wichtig: Um Verbrennungen zu vermeiden,
fuhren Sie diese Operation nicht durch, wenn die Temperatur des Waschwassers 30^ übersteigt.
Inbetriebnahme
Im Moment der Inbetriebnahme Ihrer Waschmaschine, befolgen Sieitte die Schritte, die wir Ihnen im folgenden beschreiben:
1.- Überprüfen Sie, ob die Waschmaschine an das Spannungsnetz angeschlossen ist und ob der Spannungsschalter betätig ist.
2.- Offnen Sie den Wassrahn oder das Überströmventil für Wasser.
3.- Fuhren Sie die Wasche in das Innere der WASSCHTROMMEL ein.
4.- Schliessen Sie die LADETÜR gut.
5.- Geben Sie die entsprechende Dosis Waschmittel in die WASCHMITTELSCHA-LE ein.
6.- Wahlen Sie mit Hilfe des PROGRAMMWAHLSCHALTERS das PROGRAMM, mit dem Sie waschen möchten.
7.- Wahlen Sie mit Hilfe des TEMPERATURWAHLSCHALTERS die geeignete Waschtemperatur.
8.- Drücken Sie-falls gewünscht-die Taste für eine der Sonderfunktionen.
9.- Betätigen Sie gegebenenfalls die Schalter für Zusatzfunktionen.
10.-Betätigen Sie den AN/AUS-Schalter. Die Betriebsleuchte leuchtet auf. Das gewählte Waschprogramm hat seine Arbeit aufgenommen.
Ende des Programmes
Sobald der Programmwahlschalter die STOPPOSITION erreicht, bedeutet es, daß das Programm zu Ende ist.
OFFEN SIE AUF KEINEN FALL DIE TUR DER WASCHMASCHINE BEVOR DIE SICHERHEITSEINRINTCHTUNG, UBER DIE IHRE WASCHMASCHINE VERFUGT, GELOST WIRD.
Praktische Hinweise für die Verbesserung der Waschergebnisse
Im folgenden geben wir Ihnen eine Reihe von Hinweisenzur Hand, die Sie beim Gebrauch ihrer Waschmaschine berücksichtigten sollen. Diese Hinweise beziehen sich auf die
verschieden Wasechearten, die Sie mit ihrer Waschmaschine waschen konnen, sowie auf die verschieden Arten Waschmittel, die Sie benutzen konnen. Lesen Sieitte auch diese Hinweise aufmerksam durch; sie werden Ihnen darauf behilflich sein, bessere Waschergebnisse zu erhalten, sowie eine optimale Instandhaltung ihrer Waschmaschine zu gewährleisten.
Symbole taste schleudern
Einteilung der Wäsche
Teilen Sie die verschiedene Wäschestücken nach den folgenden Geschichtspunkten ein:
—FARBE
— SCHMUTZIGKEITSGRAD
— EMPFINDLICHKEIT
Farbe
- Bevor Sie die Wäsche in das Innere der Waschmaschine eingeben, sollenn Sie die Wäschestüke nach Stoffart und Farbempfindlichkeit sortieren.
- Waschen Sie Weißwäsche und Buntwäsche stets getrennt.
— Wenn die zu waschende Buntwäsche neu ist, empfehlen wir Ihnen, auch diese mehrmals getrennt zu waschen.
Schmutzigkeitsgrad
Sortieren Sie die Wäschestücke bereits ihren Schmutzigkeitsgrad entsprechend. Wenden Sie auf die stark verschutzte Wäsche sowie auf die Wäschestücke, die besondere Flecken aufweisen, eine Spezialbehandlung an.
Behandeln Sie zunachst die besonderstark verscmutzten Stellen, vor allem die Kragen und Armelaufschlage.
- Waschen Sie nur leicht verschmutzte Wäische vorzugsweise mit einem kurzen Waschprogramm. Auf diese Art un Weise erhalten Sle nicht nur ein hervorragendes Waschergebnis, sondern sparen auch Energie.
— Waschen Sie die normal verschmutzte Wässe mit einem normalen Waschprogramm.
- Waschen Sie die stark verschmutzte Wäsche mit einem langen Waschprogramm und mit Vorwaschgang.
Empfindlichkeit
Einge Kleidungsstücke, sei es wegen ihres Stoffes oder wegen ihrer Verarbeitung, konnen
sehr impfindlich auf die Waschbewegungen reagieren. Wir empfehlen Ihnen für diese Fälle, die FEIN WASCHPROGRAMME, über die ihre Waschmaschine verfügbar, zu benutzen.
Die Wäschestücke aus Wolle konnen mit einem SPEZIALPROGRAMM FÜR WOLLE, über das Ihr Waschmaschine verfügbar, gewaschen werden.
— Vergewissern Sie sich ebenflats, daß ihre Kleidungsstücke maschinewaschbar sind.
Wäschesymbole
These Symbole befoinden sich normalerweise auf den Etiketten, die sich am Kragen, sowie an den Seitennahlen der Kleidungsstücke Ihrer Kleidungsstücke befinden. These Symbole geben Ihnen unter anderem die folgenden Informationen:
Hochsttemperatur fur das WASCHEN Sauberungsarten, mit denen das jeweilige Kleidungsstück gewaschen, beziehungsweise nicht qwaschen werden darf.
Produkte, mit denen das jeweilige Kleidungsstück gewaschen, beziehungsweise nicht gwaschen werden damit.
— Behandlungssweisen fur das Erhalten der Kleidungsstücke.
— Geeignete Temperaturen und Formen fur das Bugeln.
Zeichungenn der Wäschesymbole
Kann bei 30^ C. Celsius gewaschen werden.
Kann bei 40^ C. Celsius gewaschen werden.
Kann bei 60^ C. Celsius gewaschen werden Farbwäsche.
Kann bei 90^ C. Celsius gewaschen werden.
Widerstandsfähige Wasche.
Darf nicht gewaschen werden (nur chem. reinigen).
Gestattet die Verwendung von Laugen.
Gestattet die Verwendung von Laugen.
Gestattet keine Verwendung von Laugen.
Trockensäuberung.
Keine Trockensäuberung.
Trocknung Waschmaschine.
Keine Trocknung Waschmaschine.
Trockensäuberung und Sonderbehandlung.
Trockensäuberung. Benutzten Sie nur mineralische Lösemittel, Benzin, Terpentin, usw.
P
Trockensäuberung Zusätzlich zu den vorher genannten Lösemitteln kann ebenfalls Perchloräthylen verwendet werden.
Trockensäuberung Es konnen alle gängigen Lösemittel verwendet werden.
Mit niedrigen Temperaturen bugeln.
Mit mitteleren Temperaturen bögeln.
Mit hohen Temperatures bugen.
Darf nicht gebügelt werden.
Wolle.
Die Behandlung von Flecken
Bei vielen Gelegengeiten und wegen der besonderen Eigenschaften mancher Flecken erhalten Sie weitere nicht die gewünschten Waschergebnisse. Daher nennen wir Ihnen im folgenden eine Reihe von Spezialbehandlungen, die Sie auf die Flecken anweden denen, bevor Sie die Wäsche in die Waschmaschine geben.
Wasserlösliche Flecken
Behandeln Sie diese Flecken, auch wenn sie understandsfähig sein sollenen, mit einer Waschpaste oder mit Seite.
Nicht in Wasserlösliche Flecken
Behandeln Sie diese Flecken mit einem speziellen Reinigungsmittel.
Besondere Flecken
Filzstifte und Kugelschreiber: Reiben Sie diese Flecken mit einem in Alkohol getrankten, sauberen Lappen ein.
Kerzenwachs: Decken Sie diese Flecken mit einem Bogen Löschpapier ab und bugen Si mit der fur den jeweiligen Stoff geeigneten Temperatur über. Sollte es notwendig sein, ist der Vorgang zu wiederholen.
Harze, Fette und Hautcremes: Säubern Sie diese Flecken mit einem fleckenentfernenden Bezin und waschen sie sie anschließend in der Waschmaschine.
Teer: Reiben Sle die Teerflecken mit Margarine ein und setzen sie sie eine Zzeit lang wirken.
AnschlieBend waschen Sie diese Wasch-estücke in der Waschmaschine.
Blut, Milch und Eier: Weichen Sie das verschmutzte Kleidungsstück in kaltem Wasser ein und waschen es anschließend, wenn der Stoff des jeweiligen Kleidungsstückes es gestattet, mit einem enzymhaltigen Waschmittel bei einer Temperatur zwischen 503 und 603.
Obst, Kaffee und Wein: These Flecken versus winden normalerweise nach mehreren Waschvorgängen von alleine.
Sollte es sich um einen nicht auswaschbaren oder weitere kritischen Flecken handeln, so bitten Sie lieber einen Fachmann um Rat.
AUF KEINEN FALL ABER DURFEN SIE IN DIESER WASCHMASCHINE CHEMISCHE PRODUKTE VERWENDEN.
Praktische Hinweise für das Einführen der Wäsche in die Trommel
- Immer wenn es möglich sein sollte, ist es empfehlenswert, die Waschmaschine so zu beladen, daß ihr gesamtes Fassungsvermögen genutzt wird. Dadurch erreichen Sie eine erhebliche Verringerung des Wassersowie des Energieverbrauches.
- Wenn Sie sehr stark verschmutzte oder einzige stark wasseraufnehmende Wachaestücke (Handtücher, Badekleidung, usw.) zu waschen haben, ist es empfehlenswert, das vorgesehene Hochsfas-sungsvermögen zu verringern.
Desweiteren empgehlen wir Ihnen, wenn Ihnen möglich sein sollte, Waschstücke verschiedener Höhe in demselben Waschprogramm zusammenzuwassen. Auf diese Art und Weise wird sowohl die Waschwirkung verstärkt, als auch die Verteilung der Wasche innerhalb der Trommel beim Schleudern begunstigt. Außer dem arbeitet ihre Waschmaschine dann auch leiser.
Allgemeine Hinweise bezüglich des Waschens
- Wenn Kleidungsstücke, die für verschiedene hohe Waschtemperaturen gedacht sind, zusammen gewaschen werden sollen, so ist stets die niedrigste Temperatur zu wahlen.
- Im Allgemeinen konnen Bleichmittel nur für das Waschen von weißnderstandsfähigen Stoffen, wie zum Beispiel, Baumwolle, Leinen, usw., verwendet werden.
Die Kleidungsstücke aus Synthetikfaser, sowie Mischgewebe und empfindliche Stoffe sollen den Sie mit Feinwaschprogrammen waschen. Auf diese Art und Weise vermeiden sie die Bildung von
Falten, die später beim Bügeln nur schwer zu beseitigen sind.
- Es ist empfehlenswert, die Feinwaschprogramme mit einem kurzen Schleudergang abzuschliessen. Auf diese Art und Weise nimmt die Wirkungsweise der Spülgänge zu und Sie konnen die Wäsche gut abgetropft aus der Waschmaschine entnahmen.
Allgemeine Hinweise
Wartung
Es ist empfehlenswert, die Waschmaschine von der Spannungsvorsorgung abzuschalten bevor Sie irgendeine Reinigungs-oder Wartungsarbeit vomehmen.
Reinigung
Nach jedem Waschvorgang sollenn Sie die LADETUR eine Weile offenstehen setzen, damit die Luft frei im Inneren der Maschine zirkulieren kann.
Desweiteren ist es empfehlenswert, ab und zu einen vollständigen Waschvorgang mit einem kallklosenden Produkt durchzufahren. Auf diese Art und Weise tragen Sie erheblich dazu bei, das Leben Ihr Waschmaschine zu verlangem.
Ausbere Reinigung
Um das AuBere Ihrer Waschmaschine zu reinigen, sollen den Sie lediglich lauwammes Seifenwasser oder ein sanfes Reinigungsmittel, das weder aggressiv noch losend ist, verwenden. AnschlieBend trocknen Sie ihre Waschmaschine am besten mit einem weichen Tuch gut ab.
Reinigung der Waschmittelschale
Die WASCHMITTELSCHALE muß immer gereinigt werden sobald in ihr Rückstände irgend eines Waschproduktes auftauchen. Hierfür führten Sleitte die folgenden Schritte durch:
1.- Nehmen Sie die WASCHMITTELSCHALE vollständig aus der Waschmaschine hereaus, indem Sie vorsichtig an ihr nach außenziehen.
2.- Säubern Sle die einzelnen ABTEILUNGEN der SCHALE, Verwenden Sie hierbei lauwarmes Wasser und eine weiche Bürste.
3.- Reinigen Sie ebenfals die SIPHONS der Schale von Flüssigkeiten.
Sobald Sie diese Schritte durchgeführt haben, setzen Sie Waschmittelschale wieder in die Waschmaschine ein.
Ratgeber für die Lösung von Problemen
Sollte beim Gebrauch der Waschmaschine irgend ein Problem auftreten, so konnen Sie es vielleicht nach der Lekture der folgenden Anweisungen selbst lose.
Sollten Sie das Problem nicht selbst losengen, so schalten Sie den Apparatitte ab und setzen sich mit Ihrtem TECHNISCHEN KUNDENDIENST en Verbindung. Im Innerer der Waschmaschine gibt es keine einzige Sicherung oder analoge Komponenten, die von dem Benutzer selbst gewechselt werden konnen. Wir raten Ihnen, ihre Waschmaschine in keinem Fall zu offen.
Die Waschmaschine nimmt ihren Betrieb nicht auf
— Es gibt keine Spannung.
Die Waschmaschine ist nicht an die elektrische Leitung angeschlossen.
Die Sicherungen der elektrischen Einrichtung sind herausgesprungen.
Die Tur der Waschmaschine ist nicht rich-tig geschlossen.
— Der Schalter AN/AUS ist nicht betätig. worden.
Die Waschmaschine nimmt kein Wasser auf
— Es gibt kein Wasser in der Wasserleitung.
— Der Waasereingangshahn ist nicht geöffnet.
— Der Filter des Schlauches ist verstopft.
—Der versorgunsschlauch ist geknicht oder unterbrochen.
Die Waschmaschine laß das Wasser nicht ab und schleudert nicht
Der Schlauch fur den WasserabfluB ist geknicht oder unterbrochen.
Die Waschmaschine vibriert oder arbeitet mit übertrieben hohem gerüschpegel
Die INNEREN BEFESTIGUNGSSCHRAU-BEN sind nicht gelöst und herausgenommen worden. (Sehen Sieitte im Installationshandbuch nach).
Die Waschmaschine ist schlecht ausgerichtet.
Wichting
Alle Modelle verfügen über ein Sicherheitssystem während des Schleudernsa, welches es unmöglich macht, daß这点es durchgeführt wird, wenn sich die in der Trommel befindliche Wäsche so zusammengebellt hat, da ein zu hohes Vibrationsniveau entstehen wurde. Sollen Sie einmal entdecken, daß die Kleidung nicht entsprechend abgetropft die Waschmaschine verläßt, so vertieren Sieitte die Wäsche gleichmäßiger in der Trommel und versuchen einen erneuten Schleudervorgang.
