EWF-1710 WH - Machine à laver EDESA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Edesa
Modèle	EWF-1710 WH
Capacité de lavage	10,0 kg
Dimensions (L x P x H)	595 x 565 x 850 mm
Poids net	72 kg
Alimentation électrique	220-240 V ~ 50 Hz
Courant maximal	10 A
Pression d'eau	0,05 MPa ~ 1 MPa
Puissance nominale	1950 W
Classe d'efficacité énergétique (UE 2019/2023)	B
Consommation d'énergie par cycle (programme éco 40-60)	0,593 kWh
Consommation d'eau par cycle (programme éco 40-60)	52 L
Vitesse d'essorage maximale	1500 tr/min
Classe d'efficacité d'essorage	B
Taux d'humidité résiduelle	53 %
Niveau sonore en lavage	57 dB(A)
Niveau sonore en essorage	79 dB(A)
Programmes de lavage	Coton, Synthétique, Mixte, 20°C, Vêtements de sport, Soin bébé, Jeans, Rinçage et essorage, Essorage seul, Volumineux, Laine, ÉCO 40-60, Intensif, Rapide 15", Rapide 45"
Fonctions supplémentaires	Prélavage, Rinçage supplémentaire, Lavage intense, Hygiène Pro, Verrouillage enfant, Recharger, Retardement (0-24h), Désactivation avertisseur sonore
Sécurité	Verrouillage enfant, sécurité porte, protection contre les fuites
Entretien	Nettoyage du filtre d'entrée, filtre de pompe de vidange, bac à détergent, joint et tambour
Type d'installation	Autonome (non encastrable)

FOIRE AUX QUESTIONS - EWF-1710 WH EDESA

Comment installer correctement la machine à laver Edesa EWF-1710 WH ?

Placez la machine sur une surface rigide, sèche et plane. Retirez les 4 boulons de transport à l'arrière à l'aide d'une clé, puis bouchez les trous avec les cache-trous. Réglez les pieds pour mettre la machine de niveau : desserrez les contre-écrous et tournez les pieds jusqu'au contact ferme avec le sol, puis verrouillez avec une clé. Raccordez le tuyau d'arrivée d'eau au robinet et à la vanne d'entrée, et le tuyau de vidange à l'évier ou à une évacuation. Branchez l'appareil sur une prise avec terre.

Que faire avant la première utilisation ?

Avant le premier lavage, effectuez un cycle complet à vide. Pour calibrer la machine, allumez-la, appuyez simultanément sur les boutons « Retardement » et « Vitesse » jusqu'à afficher « t19 », puis appuyez sur Démarrage. Attendez que « *** » s'affiche pour indiquer la fin du calibrage.

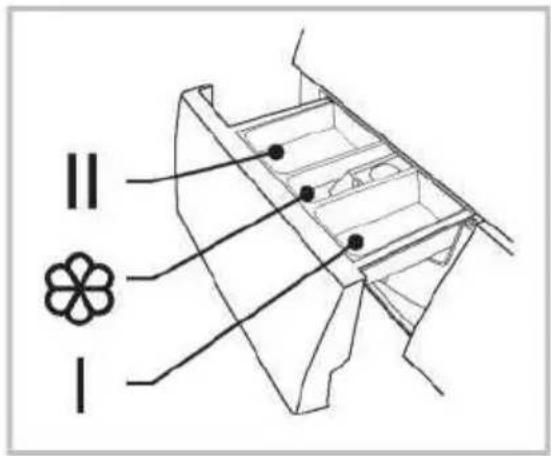

Comment utiliser le bac à détergent ?

Tirez sur le bac pour l'ouvrir. Le compartiment I est pour la lessive de prélavage (si sélectionné), le compartiment II pour la lessive principale et le compartiment avec symbole de fleur pour l'adoucissant. Ajoutez uniquement du détergent dans le compartiment I si la fonction prélavage est activée. Pour éviter les bouchons, diluez les détergents agglomérés avec un peu d'eau.

Comment sélectionner un programme de lavage ?

Tournez le sélecteur de programmes sur le programme souhaité (par exemple, Coton, Synthétique, ÉCO 40-60, etc.). Vous pouvez ajuster la température et la vitesse d'essorage avec les boutons correspondants. Appuyez sur Démarrage/Pause pour lancer le cycle. L'écran affiche le temps restant estimé.

Comment activer le verrouillage enfant ?

Après avoir démarré un programme, appuyez simultanément sur les boutons « Retardement » et « Fonct. » pendant 3 secondes jusqu'à ce que des bips retentissent. Un voyant s'allume. Pour désactiver, répétez la même opération. Le verrouillage enfant verrouille tous les boutons sauf Arrêt.

Que faire si la machine affiche un code d'erreur comme E30 ou E10 ?

E30 : la porte n'est pas correctement fermée. Fermez-la correctement et redémarrez. E10 : problème d'injection d'eau. Vérifiez la pression d'eau, redressez le tuyau d'arrivée et nettoyez le filtre de la vanne. E21 : vidange trop longue, vérifiez que le tuyau de vidange n'est pas bouché. F17 : fuite d'eau, redémarrez la machine. Pour tout autre code (EXX), réessayez la manipulation et contactez le service technique si le problème persiste.

Comment nettoyer le filtre de la pompe de vidange ?

Débranchez la machine et fermez le robinet. Ouvrez le couvercle inférieur. Dévissez le filtre dans le sens inverse des aiguilles d'une montre après avoir placé une bassine. Retirez les corps étrangers. Si la machine a un tuyau d'évacuation d'urgence, tournez-le à 90° pour vidanger l'eau avant d'ouvrir le filtre. Remettez le filtre en place et fermez le couvercle.

Comment utiliser la fonction Recharger ?

Appuyez sur le bouton Démarrage/Pause pendant 3 secondes pour mettre la machine en pause. Attendez l'arrêt du tambour et le déverrouillage de la porte (le voyant s'éteint). Ouvrez la porte, ajoutez les vêtements, refermez et appuyez à nouveau sur Démarrage/Pause pour reprendre le cycle. Ne l'utilisez pas si le niveau d'eau dépasse le bord de la cuve ou si la température est élevée.

Quels sont les programmes spécifiques pour vêtements délicats ?

Le programme Laine (2 kg max) est conçu pour les textiles en laine lavables en machine avec un cycle doux. Le programme Soin bébé offre un lavage à 60°C avec des rinçages supplémentaires pour éliminer les résidus de détergent. Le programme Vêtements de sport adapte le cycle aux textiles techniques. Pour les tissus mixtes, utilisez le programme Mixte.

Comment réduire le bruit de la machine pendant l'essorage ?

Assurez-vous que la machine est de niveau et que les boulons de transport ont été retirés. Vérifiez que la charge est équilibrée : évitez de laver un seul gros vêtement, ajoutez-en d'autres pour répartir la charge. Utilisez une vitesse d'essorage plus faible (ex. 800 tr/min) en appuyant sur le bouton Vitesse. Si le bruit persiste, vérifiez que la machine ne touche pas les meubles environnants.

MODE D'EMPLOI EWF-1710 WH EDESA

Descrizo do produits 11
Instalacao 12

OPERACOs 16

Descrizo do produits

Nota!

Ficha do produit relativamente à EN 60456:2016 com (UE) n.° 1061/2010,

Consignes de sécurité 3

INSTALLATION 13

Description du produit 13
Installation 14

FONCTIONNEMENT 18

Démarrage rapide 18

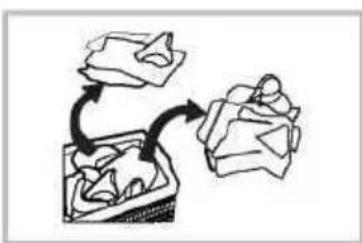

Avant chaque lavage 20
Bac à détergent 21

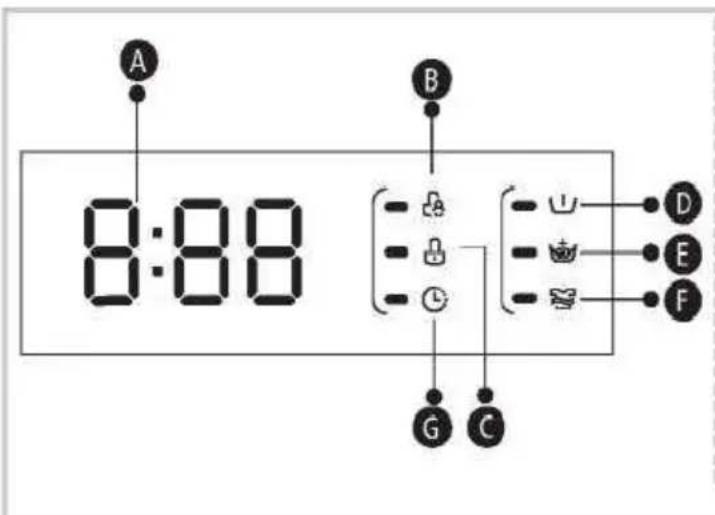

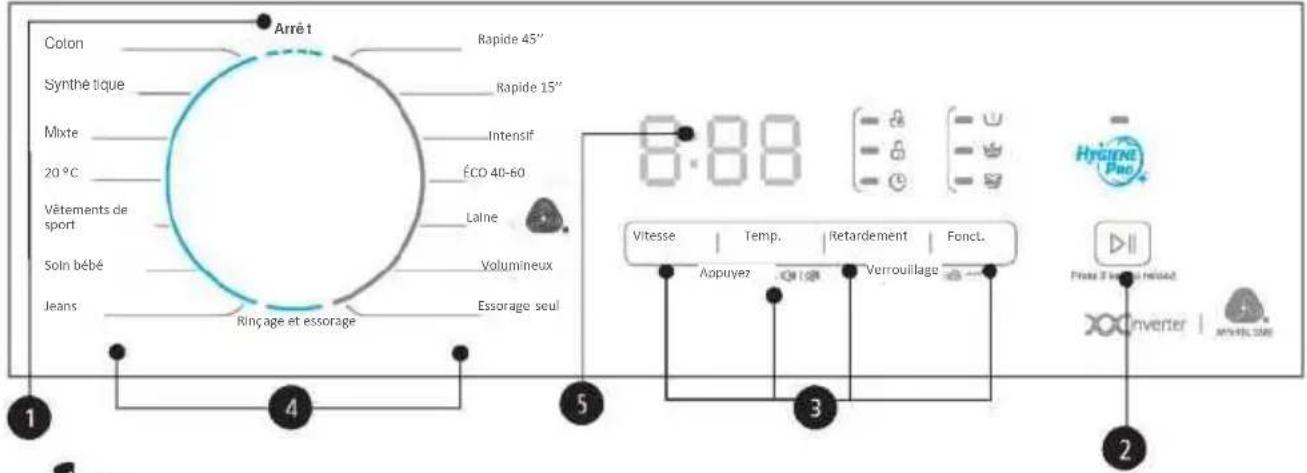

Panneau de commande 22
Option 23
Autres fonctions 25
Programmes 27
Tableau des programmes de lavage. 28

MAINTENANCE 34

Nettoyage et entretien 34
Nettoyage du filtré d'entrée 35

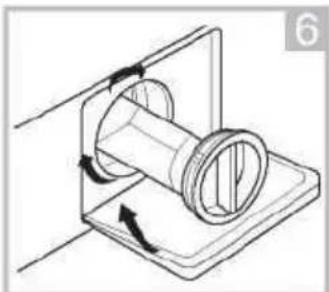

Nettoyage du filtr de la pomp de vidange. 37
Dépannage 38

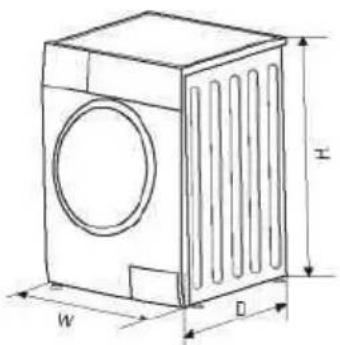

- Caracteristiques techniques. 40

Consignes de sécurité

• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux CAPACITÉS PHYSiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sans surveillance ou sans avoir reçu d'instructions concernant l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Si le cordon d'alimentation est abimé, il doit être remplaced par le fabricant, son agent de service ou d'autres personnes de qualification similaire afin d'éviter les dangers.
• Les nouveaux ensembles de tuyaux fournis avec l'appareil doivent être utilisés et les anciens ne doivent pas été réutilisés.
• Les ouvertures ne doivent pas etre obstruées par un tapis.

• Cet apparéil est destiné à être utilisé dans des applications domestiques et similaires telles que :

• les cuisines du personnel dans les magasins, les bureaux et autres environnementés de travail ;

• les fermes;
• par des clients dans des hotels, des motelels et d'autres environnementés de type résidentiel;
• les environnements de type chambres d'hôtes ;
• les zones à usage commun dans les immeubles d'appointements ou les laveries automatiques.

Consignes de sécurité

Pour votre sécurité, les informations contenues dans ce manuel doivent être suivies afin de minimiser les risques d'incendie, d'explosion et de chocolélectrique, ou pour éviter les dégats matériels, les blessures, voir la mort. Explication des symboles :

Avtissement!

Cette combinaison de symbole et de mot de signalement indique une situation potentiellement dangereuse qui peut entraîner la mor ou des blessures graves si elle n'est pas évitée.

! Attention !

Cette combinaison de symbole et de mot de signalement indique une situation potentiellement dangereuse qui peut entraîner de blessures légères ou mineures ou des dégats matériels et pour l'environnement.

Remarque!

Cette combinaison de symbole et de mot de signalement indique une situation potentiellement dangereuse qui peut entraîner des blessures légères ou mineures.

Avertissement

Choc électrique!

• Si le cordon d'alimentation est abimé, il doit être remplace par le fabricant, son agent de service ou d'autres personnes de qualification similaire afin d'éviter les dangers.
• Les nouveaux ensembles de tuyaux fournis avec l'appareil doivent être utilisés et les anciens ne doivent pas été réutilisés.

• Avant toute opération de maintenance, débranchez l'appareil du secteur.

• Débranche toujours la machine et coupe l'arrivée d'eau aprèsutilisation. La pression maximale de l'eau d'entrée, en pascals. La pression minimale de l'eau d'entrée, en pascals.
  Pour assurer votre sécurité, la fiche d'alimentation doit être insérée dans une prise tripolaire mise à la terre. Vérifiez soigneusement et assurez-vous que votre prise de courant est correctement mise à la terre, de façon friable.

• Le raccordement de l'arrivée d'eau et des apparciels électriques doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et aux réglementations de sécurité locales.
• Retirez la fiche de la prise de courant avant toute activités de nettoyage ou d'entretien.
  N'utilise pas de prise dont le courant nominal est inférieur a celui de l'appareil. Ne débranchez jamais l'appareil avec les mains mouillées.
  N'oubliez pas de couper l'eau et l'électricité immédiatement après le lavage des vêtements.

Risque pour les enfants!

• Pays anglophones : cet apparéil peut être utilisé par des enfants à partir de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, uniquement sous surveillance ou après avoir reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et avoir compris les dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans surveillance.
• Les enfants de moins de 3 ans doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les animaux et les enfants peuvent monter dans la machine. Vérifie la machine avant chaque utilisation.
• Les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil.

Le hublot peut être très chaud pendant le fonctionnement. Empêchez les enfants et les animaux domestiques d'approcher la machine pendant le fonctionnement, dans les pièces très humides ainsi que dans les pièces contenant des gaz explosifs ou caustiques.
- Retirez tous les emballages et les boulons de transport avant d'utiliser l'appareil. Dans le cas contraire, il existe un risque de graves dommages.

Risque d'explosion!

• Ne lavez pas ou ne faites pas secher de vêtements qui ont été nettoyés, lavés, trempés dans des substances combustibles ou explosives, ou qui en sont impregnés (par ex. cire, huile, peinture, essence, dégraissants, solvants de nettoyage à sec, kerosène, etc.). Autrement, il existe un risque d'incendie ou d'explosion.
• Le lave-linge sechant ne doit pas être utilisé si des produits chimiques industriels ont été utilisés pour le nettoyage.
  L'air d'échéppement ne doit pas être rejeté dans un conduit destiné à evacuer les fumées d'appareils fonctionnant au gaz ou avec d'autres combustibles.
  Rincez soigneusement les articles à laver à la main au préalable.

Attention!

Installation du produit !

• Cet apparéil est destiné à une utilisation en interieur uniquement.
  Il n'est pas destiné à être encastré.
• Les ouvertures ne doivent pas etre obstruées par un tapis.
  L'appareil ne doit pas etre installe dans une salle de bain ou des pieces tres humides ni dans des pieces contenant des gaz explosifs ou caustiques.
  L'appareil équipé d'une seule vanne d'entrée ne peut être raccordé qu'à l'arrivée d'eau froide. L'appareil doté d'une double vanne d'entrée doit être correctement raccordé aux arrivées d'eau chaude

et d'eau froide.

La prise doit être accessible après l'installation.
L'appareil ne doit pas etre installe derriere une porte verrouillable, une portecoulissante ou une portedont les charnieres sont situées du cote opposé à celui de la laveuse-secheuse.
- L'appareil ne doit pas etre installe a un endroit humide.
L'appareil menager n'est pas destiné à être encastré.
- Retirez tous les emballages et les boulons de transport avant d'utiliser l'appareil. Dans le cas contraire, il existe un risque de graves dommages.

Risque d'endommagement de l'appareil !

• Le produit est destiné uniquement à un usage domestique et n'est consque que pour les textiles pouvant etre lavés et sechés en machine.
• Ne montez pas et ne vous asseyez pas sur le couvercle supérieur de la machine.
• Ne vous appuyez pas sur la porte de la machine.

• Précautions à prendre lors de la manipulation de la machine :

• Les boulons de transport doivent être réinstallés sur la machine par une personne spécialisée.

• L'eau accumulée doit être evacuée de la machine.
• Manipuez la machine avec précaution. Ne tenez jamais les parties saillantes de la machine pour la soulever. La porte de la machine ne peut pas servir de poignée pendant le transport.
• Cet apparéil est lourd. Transportez-le avec précaution.

• N'introduisez pas vos mains dans le bac d'extraction d'eau courante.

• Ne fermez pas la porte trop fort. Si la porte semble difficile à fermer, vérifie que les vêtements ne ressortent pas du tambour et sont bien réparti.

• Il est interdirit de laver les tapis.

Utilisation de l'ordinate !

Avant d'utiliser la machine à laver, elle doit être calibrée.
- Avant de laver des vêtements pour la première fois, un cycle complet doit être effectué à vide selon les procédures décrites.
- Les solvants inflammables et explosifs ou toxiques sont interdits. L'essence, l'alcool, etc. ne doit pas être utilisés comme détergents. Veuillez ne désoir que les déterments adaptés au lavage en machine, en particulier au tambour.
Veillez à ce que toutes les poches soient vidées. Les objets tranchants et rigides tels que les pièces de monnaie, les broches, les clous, les vis, les pierres, etc. peuvent endommager gravement cette machine.
- Veuillez vérifier si l'eau à l'intérieur du tambour a été evacuée avant d'ouvrir la porte. N'ouvre pas la porte si vous voirz de l'eau.
- Faites attention aux risques de brûlure lorsque le produit évacue de l'eau de lavage chaude.
- Une fois le programme terminé, veuillez attendre deux minutes avant d'ouvrir la porte (certains modèles).
N'ajoutez jamais de l'eau à la main pendant le lavage.
S'il est indispensable de passer au seche-linge des tissus contenant de l'huile vegétale ou de l'huile de cuisson, ou tachés par des produits de soins capillaires, ils doivent d'abord être lavés à l'eau chaude avec un détergent supplémentaire, ce qui réduira le danger, sans l'éliminer.
- Une ventilation ajusté doit être prévue dans la piece pour éviter le reflux de gaz provenant d'appareils brûlant d'autres combustibles, y compris les feuels nus.
- Ne faites pas secher des vêtements non lavés dans l'appareil.
- Les vêtements tachés par des substances telles que de l'huile de cuisine, de l'acétone, de l'alcool, de l'essence, du kérosène, des détachants, de la térébenthine et de la cire doivent être lavés à chaud avec une quantité supplémentaire de détergent avant d'être séchéés dans l'appareil.

• Les matieres tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles imperméables, les articles à renfort en caoutchouc et les vêtements ou les coussins rembournrés avec du caoutchouc mousse ne doivent pas être séchéés dans la machine.
• Les assouplissants, ou produits du même type, doivent être utilisés conformément à leur mode d'emploi.
• Sur les machines dont le couvercle peut être ouvert pendant l'extraction de l'eau, il faut attendre au moins 15 s pour l'arrêt complet de la cuve de la chambre d'extraction d'eau.
  La dernière partie du cycle de lavage-sechage se fait sans chaleur (cycle de refroidissement) afin de garantir que les vêtements reviennent à une température qui ne les endommagera pas.
• Retirez tous les objets des poches, tels que les briquets et les allumettes, avant d'utiliser l'appareil.
• AVERTISSEMENT: N'arrêtez jamais un lave-linge sechant avant la fin du cycle de séchage, sauf si tous les vêtements sont rapidement retirés et étendus de manière à dissiper la chaleur.

Emballage /Ancien apparel

Ce marquage indique que ce produit ne doit pas etre jeté avec les ordures menagères dans toute l'UE. Afin d'éviter tout danger pour l'environnement ou la santé humaine pouvant decouler d'une mise au rebut non contrôlée, recyclez-le de maniere responsable afin d'encourager la réutilisation durable des ressources matérielles. Pour returner notre ancien apparéil, veuillez utiliser les systèmes de collecte ou contacter le détaillant auprès duquel vous avez réalisé votre achat. Il pourra reprendre le produit et s'en charger afin d'assurer un recyclage respectueux de l'environnement.

INSTALLATION

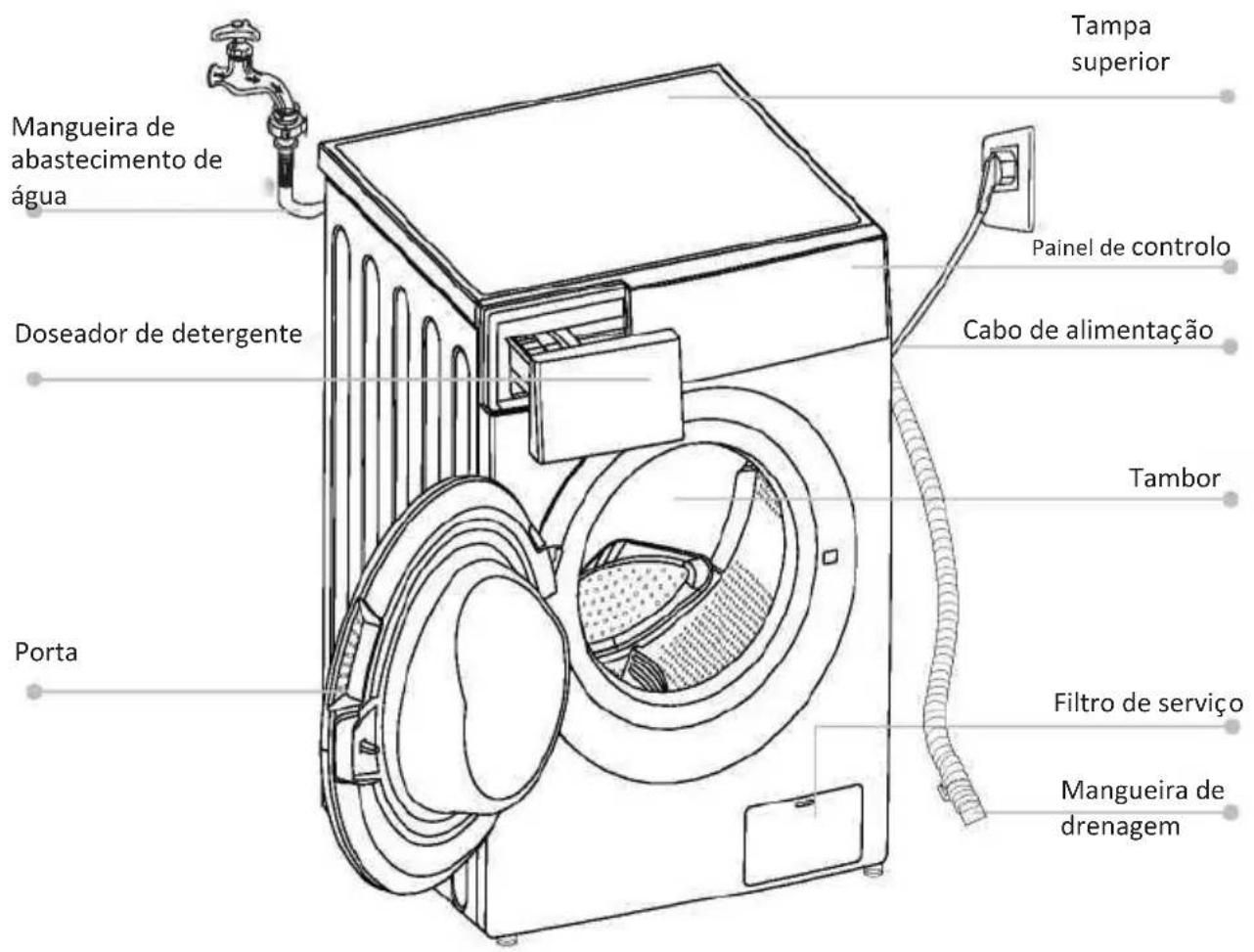

Description du produit

Remarque!

Le tableau des fonctions du produit est donné uniquement à titre de referencia. Veuillez vous reférer au produit reel comme standard.

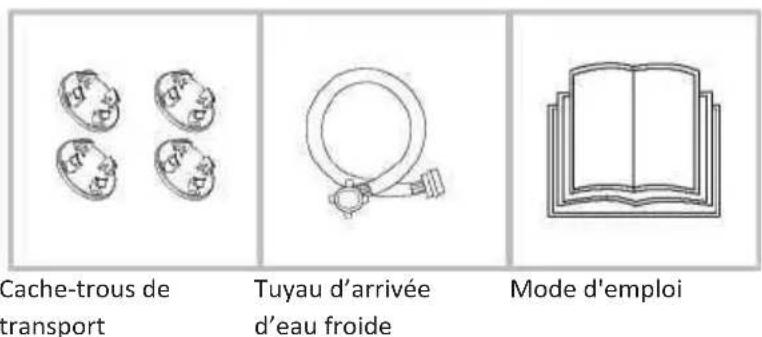

Accessoires

Installation

Zone d'installation

Avertissement

1

• La stabilité est importante pour éviter que le produit ne rouge!
  Veillez a ce que le produit ne soit pas posé sur le cordon d'alimentation.

Avant l'installation de la machine, un emplacement repondant aux caractéristiques suivantes doit être choisi :

1. Surface rigide, sèche et plane
2. Eviter la luziere directe du soleil
3. Aération suffisante
4. Température ambiente supérieure à 0^
5. Tenir à l'écart des sources de chaleur telles que le charbon ou le gaz.

Déballage de la machine à laver

Avertissement

• Les matériaux d'emballage (par exemple, les films, le polystyrene) peuvent etre dangereux pour les enfants.

• Il existe un risque d'étouffement! Tenez tous les emballages à l'écart des enfants.

• Retirez la bofe en carton et l'emballage en polystyrene.

• Soulevez la machine à laver et retirez la garniture de base. Assurez-vous que le petit triangle de mousse est enlevé en même temps que celui du bas. Autrement, couchez l'appareil sur un côté, puis retirez à la main la petite mousse du bas de l'appareil.
• Enlevez le ruban adhésif fixant le cordon d'alimentation et le tuyau de vidange.
• Retirez le tuyau d'entrée du tambour.

Retirer les boulons de transport

Avertissement !

• Vous doivent restorer les boulons de transport de l'arrière avant d'utiliser le produit.
• Vous aurez à nouveau besoin des boulons de transport si vous déplacez le produit. Assurez-vous donc de les conserver en lieu s ur.

Pourretirerlesboulons,procedez comme suit:

1. Desserrez les 4 boulons à l'aide d'une clé, puis retirez-les.
2. Bouchez les trouss avec les cache-trous de transport.
3. Conservez dûment les boulons de transport afin de pouvoir les réutiliser ultérieurement

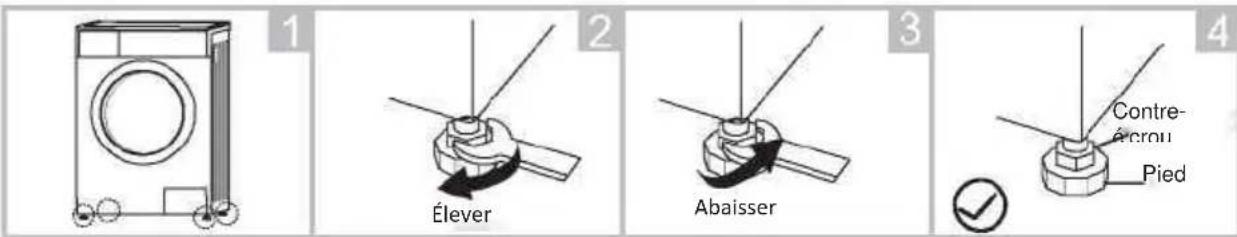

Mise à niveau de la machine à laver

Avertissement !

• Les contre-écrous des quatre pieds doivent être fermement vissés contre le caisson.

• Vérifiez si les pattes sont bien fixées à la carrosserie. Sinon, veillez les remettre dans leur position initiale et serrer les écrous.

• Desserrez le contre-écrou, faites tourner les pieds jusqu'à ce qu'ils soient fermement en contact avec le sol.
• Ajustez les pattes et verrouillez-les avec une clé, assurez-vous que la machine est bien stable.

Raccorder le tuyau d'arrivée d'eau Avertissement !

Avertissement !

Pour eviter les fuites ou les dégats des eaux, suivez les instructions de ce chapitre!
- Ne tordez pas, n'écrasez, ne modifiez pas ou ne coupez pas le tuyau d'arrivee d'eau.
Pour le modele Equipé d'un robinet d'eau chaude, raccordez-le au robinet d'eau chaude avec un tuyau d'arrivée d'eau chaude. La consommation d'énergie diminuera automatiquement pour certains programmes.

Raccordez le tuyau d'arrivée d'eau comme indiqué. Il y a deux façon de raccorder le tuyau d'arrivée d'eau. Raccordement entre le robinet fileté et le tuyau d'arrivée d'eau.

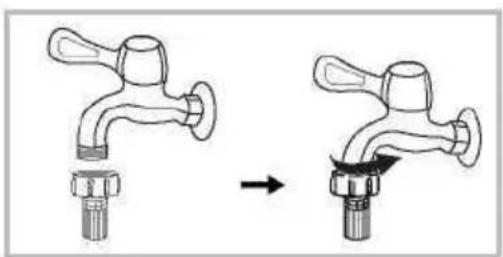

Robinet avec filetage et tuyau d'arrivee d'eau

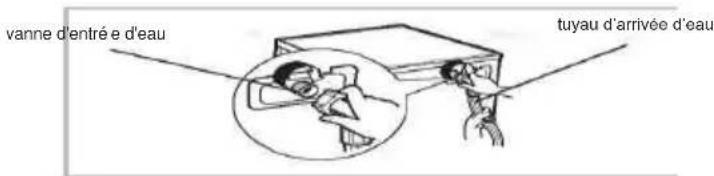

Raccordez l'autre extrémité du tuyau d'entrée à la vanne d'entrée située à l'arrête du produit et fixez le tuyau fermement en le faisant tourner dans le sens des aiguilles d'une montre.

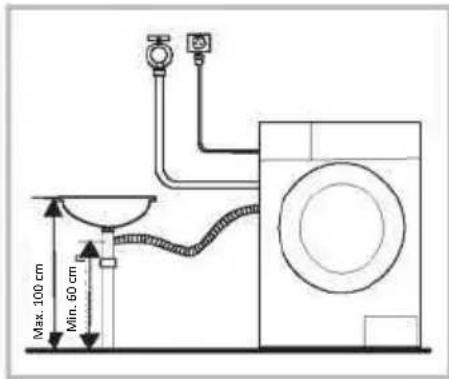

Tuyau de vidange

Avertissement !

• Ne pliez pas et ne rallongez pas le tuyau de vidange.

• Mettez correctement en place le tuyau de vidange. Autrement, il existe un risque de fuites d'eau pouvant creer des dégats.

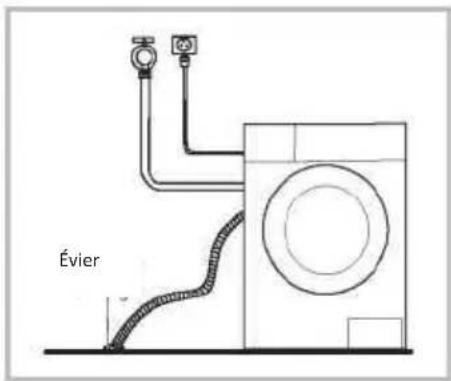

L'autre extrémité du tuyau de vidange peut être installée de deux façon :

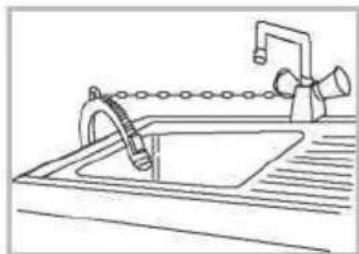

1. Placez-le dans l'évier.

2. Raccordez-le au tuyau d'évacuation de l'évier.

Remarque!

• Si la machine est équipée d'un support de tuyau de vidange, veuilles l'insteller comme suit.

Avertissement!

• Lorsque vous installez le tuyau de vidange, fixez-le correctement avec une corde.

• Si le tuyau de vidange est trop long, ne l'enforcez pas trop dans la machine à laver car cela provoquerait des bruits anormaux.

Démarrage rapide

Attention!

• Avant d'utiliser le lave-linge, veuillez vous assurer qu'il est correctement installé.
• Avant le premier lavage, un cycle complet doit être effectué à vide selon les procédures suivantes.

Calibrage

Il est recommandé de calibrer la machine à laver afin d'en améliorer les performances.

1- Videz la machine à laver;
2-Branchez-la;
3- Allumez-la et appuyez simultanément sur « Retardement » et « Vitesse ». Dans les 10 secondes, vous verrez s'officher « t19 »
4- Appuyez sur Il pour demarrer la machine à laver et attendez de voir s'afficher « *** »

1. Avant le lavage

Branchez

Ouvrez le robinet

Chargez

Fermez la porte

Ajoutez du détergent

Remarque!

• Ajoutez uniquement du détergent dans le « compartment I » si le prélavage a été sélectionné sur les machines dotées de cette fonction.

FONCTIONNEMENT

2. Lavage

Selectionnez un programme

Sélectionnez une fonction ou laissez les réglages par

Démarrez

Remarque!

• Si les réglages par défaut sont sélectionnés, l'objet 3 peut être ignoree.

3. Avec le lavage

L'avertisseur sonore retentit ou « Fin » s'affiche.

Avant chaque lavage

L'etat de fonctionnement du lave-linge doit etre de (0-40) ^ C .S'il estutiliseaune temperature inférieure a 0^ ,la vanne d'entree et le systeme de vidange peuvent etre endommages.Si I'appareil est entropes dans un environnement de 0^ ou moins, il doit etre placéaune temperature ambiente normale pour s'assurer que le tuyau d'arrivee d'eau et le tuyau de vidange ne soient pas gelés avant l'utilisation.
- Veuillez dire les étiquettes et le mode d'emploi du détermgent avant le lavage. Utilisez un détermgent qui ne mousse pas ou peu, adapté au lavage en machine.

LisezI'etiquette

Sortez les objets des poches

Nouez les longues lanières, fermez les fermétures éclair et les boutons

Mettez les petits vêtements dans des taies d'oreiller

Retournez les tissus à poils longs et qui boulochant facilement

Séparez les vêtements de différentes textures

Avertissement!

• Le lavage d'un seul vêtement peut facilement provoquer une grande excentricité et déclencher l'alarme en raison d'un déséquilibre important. Il est donc conseillé d'ajouter un ou deux vêtements supplémentaires à laver avec afin que la vidange puisse se faire en douceur.
• Ne lavez pas les vêtements ayant été en contact avec du kéroșène, de l'essence, de l'alcool et d'autres matières inflammables.

Bac à détergent

Detergent de prélavage
II Detergent de lavage principal
Adoucissant

Tirez sur le bac pour l'ouvrir

Attention!

• Ajoutez uniquement du détergent dans le « compartment 1 » si le prélavage a été sélectionné sur les machines dotées de cette fonction.

Programme	I	II
Coton	○	●	○
Synthétique	○	●	○
Mixte	○	●	○
Vêtements de sport
	○	●	○
Soin bébé	○	●	○
Jeans	○	●	○
Rinçage et
		○	Intensif
ÉCO 40-60		●	○

• Obligatoire

o Facultatif

Remarque!

• En cas d'utilisation de détergents ou additifs agglomerés ou de qualité moindre, il est conseilé de les diluer au préalable avec un peu d'eau afin d'éviter que l'arrivee de détergent ne soit bouchée et ne provoque un débordement lors du remplissage d'eau.
• Veuillez désoir le type de détermagent approprié pour les différentes températures de lavage afin d'obtenir les mêilles performances de lavage avec une consommation d'eau et d'énergie réduite.

Panneau de commande

Remar

Le tableau est donné uniquement à titre de referencia. Veuillez vous reférer au produit

1 Arret

Le produit est eteint.

Option

Ces boutons vous permettent de selectionner une fonction supplémentaire

Ecran d'affichage

Démarrage/Pause

Appuyez sur le bouton pour démarrer ou interrompre le cycle de lavage.

4 Programmes

Disponible selon le type de linge.

L'écran affiche les paramètres, le temps restant estimé, les options et les messages d'état de votre lave-linge. L'affchage reste allumé pendant tout le cycle.

A Ecran d'affichage

Temps de lavage Delai de retardement

ES Eh

Vitesse Erreur

100 E30

Fin Temp.

Fin 3D

B enfant

Verrouillage de porte

D Prélavage

Rinçage supplémentaire

Lavage supplémentaire

G Retardement

Option

Prélavage

La fonction de prélavage assure un lavage supplémentaire avant le lavage principal. Il est recommendé pour éliminer les poussières qui remontent à la surface des vêtements. Vous doivent du détergent dans le compartment (I) lorsque vous le sélectionnez.

Rinçage supplémentaire

Le linge subira un rincage supplémentaire une fois que vous l'aurez seLECTIONné.

Lavage supplémentaire

Adapté aux vêtements très sales. Sa sélection augmente la durée et l'intensité du lavage pour laver plus en profondeur.

HYGIENE PRO

Lorsque l'indicateur Hygiène Pro est allumé, cette fonction est activée automatiquement dans le programme. La fonction d'Auto-nettoyage sera automatiquement activée à chaque cycle de lavage.

Le système Hygiène Pro assurera toujours la propriété de votre linge.

Programme	Option			Programme	Option
	Prélavage	Rinçage supplément Lavage intense aire			Prélavage	Rinçage supplément aire	Lavage intense
Coton	○	○	○	Essorage seul
Synthétique	○	○	○	Volumineux	○	○	○
Mixte	○	○	○	Laine		○
20C		○		ÉCO 40-60
Vêtements de sport	○	○		Intensif
Soin bébé	○	○	○	Rapide 15"
Jeans	○	○		Rapide 45"	○	○
Rinçage et essorage		○
○ Facultatif

Vitesse

Appuyez sur le bouton pour modifier la vitesse.

1400:0-400-600-800-1000-1200-1400

1500:0-400-600-800-1000-1200-1400-1500

Programme	Vitesse par défaut (tr/min)		Programme	Vitesse par défaut (tr/min)
	1400	1500		1400	1500
Coton	1400	1500	Essorage seul	1000	1000
Synthétique	1200	1200	Volumineux	1000	1000
Mixte	800	800	Laine	600	600
20C	1000	1000	ÉCO 40-60	1400	1500
Vêtements de sport	800	800	Intensif	800	800
Soin bébé	800	800	Rapide 15"	800	800
Jeans	1000	1000	Rapide 45"	800	800
Rinçage et essorage	1000	1000

Temp.

Appuyez sur le bouton pour regler la température (Froid, 20^ , 30^ , 40^ , 60^ , 90^ )

Retardement

Régler la fonction de retardement :

1. Sélectionnez un programme
2. Appuyez sur le bouton « Retardement » pour désirir l'heure (le retardement est de 0-24 H.)
3. Appuyez sur [Démarrage/Pause] pour actionner le retardement

Choisissez le programme

Réglage de l'heure

Démarrez

Annuler la fonction de retardement :

Appuyez sur le bouton [Retardement] jusqu'à ce que l'affichage soit 0 H. Vous devez appuyer dessus avant le début du programme. Si le programme a déjà commencé, vous devez etéindre la machine pour réinitialiser le programme.

Attention!

• En cas de coupure de courant pendant le fonctionnement de la machine, une mémoire spéciale enregistre le programme sélectionné et, lorsque l'alimentation est rétable, le programme se poursuit en appuyant sur le bouton [▶ II].

FONCTIONNEMENT

Autres fonctions

Verrouillage enfant

Pour éviter que les enfants ne perturbent le fonctionnement involontairement.

Choisisse le programme

Démarrez

Appuyez sur [Retardement] et [Fonct.] 3 sec. jusqu'à ce que des bips retentissent.

Attention!

• Appuyez aussi sur les deux boutons pendant 3 s pour désactiver la fonction.
  Le « Verrouillage infant » verrouille tous les boutons sauf [Arret].
  Le verrouillage enfant reste actif lorsqu'elle courant est rétabli.

Recharger

Cette opération peut être réalisée pendant le processus de lavage. Au moment où le tambour tourne encore, il contient encore beaucoup d'eau à température élevée. Cet état est dangereux et il n'est pas possible de forcer la portepour l'ouvrir. Appuyez sur [Demarrage/Pause] pendant 3 secondes pour recharger et ajouter des vêtements au milieu d'un programme. Veuillez suivre les étapes ci-dessous :

1. Attendez que le tambour cesse de tourner.
2. Le verrouillage de porte est déverrouillé.
   3.Àpres avoir rechargé des vêtements, fermez la porte et appuyez sur le bouton [▶ | |].

Appuyez sur [▶ ||] pendant 3 sec.

Rechargez les vêtements

Démarrez

! Attention !

N'tilisez pas la fonction Recharger lorsque le niveau d'eau depasse le bord de la cuve interieure ou que la tempereut est plus elevee.

Désactiver l'avertisseur sonore

Démarrez Appuyez sur le bouton [Temp.] pendant 3 secondes pour couper l'avertisseur sonore.

Pour activer l'advertisseur sonore, appuyez à nouveau sur les deux boutons pendant 3 secondes. Le réglage sera conservé jusqu'à la prochaine réinitialisation.

Attention!

• Àprouv avoir désacté l'ajvertisseur sonore, lessons ne seront plus actifs.

Programmes

Les programmes sont disponibles en fonction du type de linge.

Programmes
Coton	Textiles résistants, textiles résistants à la chaleur en cotton ou en lin.
Synthétique	Pour laver les articles synthétiques, par exemple : chemises, manteaux, mélanges. Lors du lavage de tricots, il convient de réduire la quantité de détergent en raison de la structure lâches des mailles et de leur tendance à mousseur facilement.
Mixte	Charge mixte composée de textiles en cotton et de matières synthétiques.
20C	20 °C par défaut, possibilité deCHOir de l'eau froide.
Vêtements de sport	Lavage des vêtements de sport.
Soin bébé	Lavage des vêtements de bébé, pour un linge plus propre et de更好地 performances de rince age pour protégéra la peau du bébé.
Jeans	Spécialement pour les jeans.
Rinçage et essorage	Rinçage supplémentaire avec essorage.
Essorage seul	Essorage supplémentaire avec vitesse d'essorage sélectionnable.
Volumineux	Ce programme est spécialement conçu pour laver les enveloppées de couette.
Laine	Pour les textiles en laine ou riches en laine lavables à la main ou en machine. Programme de lavage particulièrement doux pour éviter le rétrécissement, avec des pauses plus longues au cours du programme (les ÉCO 40-60)
ÉCO 40-60	40 °C par défaut, non sélectionnable, convient pour le lavage du linge à
Intensif	Pour augmenter les effets de lavage, le temps de lavage est augmente.
Rapide 15"	Programme extra-court, adapté au lavage de linge peu sale ou une petite quantité de linge.
Rapide 45"	Pour laver rapidement des vêtements peu nombreux et peu sales.

Tableau des programmes de lavage

Modèle : EWF-1710 WH

Programme	Charge (kg)	Temp. par défaut (C)	Durée par défaut
	10,0		10,0
Coton	10,0	40	03:49
Synthétique	5,0	40	03:28
Mixte	10,0	40	01:30
20C	5,0	20	01:11
Vêtements de sport	5,0	40	01:16
Soin bébé	10,0	60	01:52
Jeans	10,0	60	01:56
Rinçage et essorage	10,0	-	00:30
Essorage seul	10,0	-	00:12
Volumineux	10,0	40	01:48
Laine	2,0	40	01:07
ÉCO 40-60	2,0	40	03:53
Intensif	10,0	40	03:48
Rapide 15"	2,0	Froid	00:15
Rapide 45"	2,0	40	00:45

• Conformément à la norme EN 60456:2016 et (UE)No.1061/2010.

La classe d'efficacité énergétique de l'UE est: A+++

Programme de test énergétique : Intensif 60 / 40^ ; Vitesse : la vitesse la plus élevé ;

Autres réglages par défaut.

Demi-charge pour une machine de 10,0kg:5,0kg

Conformément à EN 60456:2016/prA2019 et (UE)2019/2014, (EU)2019/2023,

La classe d'efficacité énergétique de l'UE est : B

Programme de test énergétique : ÉCO 40-60. Autres réglages par défaut.

Demi-charge pour une machine de 10,0kg:5,0kg

Quart de charge pour une machine de 10,0kg:2,5kg

Remarque!

• Les paramètres de ce tableau sont disponibles uniquement à titre de ↔reference pour l'utilisateur. Les paramètres reels peuvent être différents de ceux du tableau ci-dessus.

Nettoyage et entretien

Avertissement !

Avant de commencer la maintenance, veuillez debrancher la machine et fermer le robinet.

Nettoyage du caisson

Une bonne maintenance de la machine à laver peut prolonger sa durée de vie. La surface peut être nettoyée avec des détergents neutres non abrasifs dilués, en cas de besoin. En cas de débordement d'eau, utilisez un chiffon humide pour éponger immédiatement. N'utilisez pas d'objets tranchants.

Remarque!

L'acide formique et ses solvants dilues ou équivalents sont interdits, tels que l'alcool, les solvants, les produits chimiques, etc.

Nettoyage du tambour

La rouille laissée à l'intérieur du tambour par les éléments métalliques doit être immédiatement enlevée à l'aide de détergents sans chlore.

N'utilisez jamais de laine d'acier.

emarque !

• Ne mettez pas de linge dans la machine à laver pendant le nettoyage du tambour.

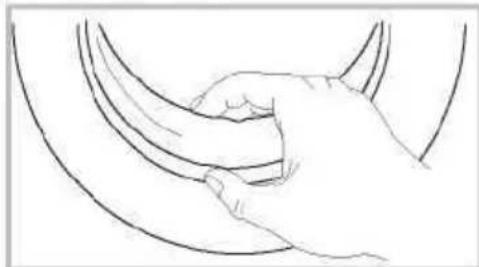

Nettoyage du joint et de la vitre de la porte

Essuyez la vitre et le joint après chaque lavage pour enlever les peluches et les taches. L'accumulation de peluches peut provoquer des fuites. Retirez les pieces de monnaie, les boutons et autres objets pouvant se couver dans le joint après chaque lavage.

MAINTENANCE

Nettoyage du filtré d'entrée

Remarque!

Le filtré d'entrée doit être nettoyé s'il y a moins d'eau.

Lavage du filtré du robinet

1. Fermez le robinet.
2. Retirez le tuyau d'arrivée d'eau du robinet
3. Nettoyez le filtré.
4. Rebranchez le tuyau d'arrivee d'eau.

Lavage du filtr de la machine à laver :

1. Dévissez le tuyau d'arrivée d'eau à l'arrière de la machine.
2. Retirez le filtré à l'aide d'une pince à long bec, puis réinstallé-le après l'avoir lavé.
3. Utilisez une Brosse pour nettoyer le filtré.
4. Rebranche le tuyau d'arrivee d'eau.

Remarque!

Si la Brosse ne nettoie pas bien, vous pouvez extraire le filtrre pour le laver séparément;
Rebranche, puis ouvre le robinet.

Nettoyer le bac à détergent

1. Appuyez sur la flèche vers le bas sur le couvercle de l'adoucissant à l'intérieur du bac à détergent.
2. Soulevez le clip, retirez le couvercle de l'adoucissant et lavez tous les compartments avec de l'eau.
3. Remettez en place le couvercle de l'adoucissant et poussez le bac pour le refermer.

Sortez le bac et appuyez sur A

Passez le bac sous l'eau

Nettoyez l'intérieur du creux contenant le bac avec une vieillerosse à dents

Insérez le bac

Remarque!

N'tutilisez pas d'alcool, de solvants ou de produits chimiques pour nettoyer la machine.

Nettoyage du filtr de la pompe de vidange

Avertissement !

• Attention à l'eau chaude!
• Laissez refroidir la solution de dédTérgent.
• Débranche la machine pour éviter les chocs électriques avant le nettoyage.
  Le filtr de la pompe de vidange peut filtrer des fils et des petits corps étrangers issus du linge.
• Nettoyez le filtré périodiquement pour assurer le fonctionnement normal de la machine à laver.

Ouvrez le couvercle inférieur

Faites tourner le tuyau d'évacuation d'urgence de 90^ et retirez-le, puis enlevez le bouchon du tuyau

Une fois que I'eau cesse de couler, remettez en place le tuyau de vidange

Ouvrez le filtrer en le faisant tourner dans le sens inverse des aiguilles d'une montre

Retirez les corps étrangers

Fermez le couvercle inférieur

Attention!

Assurez-vous que le bouchon de la valve et le tuyau de vidange d'urgence sont correctement réinstallés. Les plaques du bouchon doivent être alignées avec celles de l'orifice pour éviter les risques de fuite.
- Certain machines n'ont pas de tuyau de vidange d'urgence. Dans ce cas, les étapes 2 et 3 peuvent être ignoreses. Faites tournier le couvercle inférieur directement pour faire couler l'eau dans une bassine.
Lorsque l'appareil est en marche et selon le programme selectionné, il peut y avoir de l'eau chaude dans la pompe. Ne retirez jamais le couvercle de la pompe pendant un cycle de lavage. Attendez toujours que l'appareil ait terminé le cycle et soit vide. Lorsque vous remettez le couvercle en place, assurez-vous qu'il est bien resserré.

Dépannage

L'appareil ne démarre pas ou s'arrête en cours de fonctionnement. Essayez d'abord de couver une solution au problème. Sinon, contactez le centre de service.

Description	Motif	Solution
La machine à laver ne démarre pas	La porte n'est pas correctement fermée	Redémarrez après avoir fermé la porteVérifiez si des vêtements sont coincés
La porte ne s'ouvre pas	Le dispositif de sécurité du lave-linge est activé	Coupez l'alimentation, redémarrez le produit
Fuites d'eau	Le raccordement entre le tuyau d'entrée ou le tuyau de sortie n'est	Vérifiez et fixez les conduites d'eauNettoyez le tuyau de sortie
Résidus de détergents dans le bac	Le détergent est gorgé d'eau ou aggloméré	Nettoyez et essuyez le bac à détergent
L'indicateur ou l'écran ne s'allument pas	Coupure de courant Problème de connexion de carte informatique ou câblage	Vérifiez si le courant est coupé et si la prise de courant est correctement branchée
Bruit anormal		Vérifiez si les fixations (boulons) ont été retireéesVérifiez que l'appareil est installé sur un sol solide et plat

Description	Motif	Solution
E30	La porte n'est pas correctement fermée	Redémarrez après avoir fermé la porte
E10	Problème d'injection d'eau lors du lavage	Vérifiez si la pression de l'eau est trop faible
		Redressez la conduite d'eau
		Vérifiez si le filtré de la valve
E21	Vidange de l'eau trop longue	Vérifiez si le tuyau de vidange est bouché
F17	Fuites d'eau	Redémarrez le lave-linge
EXX	Autres	Veuillez d'abord réessayer la manipulation, puis appelez le service technique si les problèmes persistent

Remarque

• Àpres vérification, activez l'appareil. Si le problème se produit ou si l'écran affiche d'autres codes d'alarme, veuillez contacter le service technique.

- Caracteristiques techniques

Alimentation électrique	220-240 V~,50 Hz
Courant MAX.	10 A

Pressure d'eau standard 0,05 MPa~1 MPa

Modèle	Capacité de lavage	Dimension (L*P*H mm)	Poids net	Puisance nominale
EWF-1710 WH	10,0 kg	595*565*850	72 kg	1950W

Fiche de produit conformément aux normes EN 60456:2016 et (UE)No.1061/2010.

Marque
Identifiant du modele	EWF-1710 WH
Capacité nominale en kg de linge en coton	10
Classe d'efficacité énergétique sur une échelle de A++ (efficacité maximale) à D(efficacité minimale)	A+++
Consommation d'énergie 167 kWh par an, sur la base de 220 cycles de lavage standard pour les programmes cotons standard à 60 °C et 40 °C, pleine et charge partielle, et de la consommation des modes à faible consommation. La consommation d'énergie réelle dépendra de l'utilisation de l'appareil.
Consommation d'énergie du programme coton standard à 60 °C en pleine charge	0,80 kWh
Consommation d'énergie du programme coton standard à 60 °C en charge partielle	0,70 kWh
Consommation d'énergie du programme coton standard à 40°C en charge partielle	0,68 kWh
Consommation électricqu pondérée du mode arrêt	0,50 W
Consommation électricqu pondérée du mode laissé sur marche	1,00 W
Consommation d'eau 12980 litres par an, sur la base de 220 cycles de lavage standard pour les programmes cotons standard à 60 °C et 40 °C, pleine et charge partielle. La consommation d'eau réelle dépendra de l'utilisation de l'appareil.
Efficacité d'essorage de classe B sur une échelle de G (efficacité minimale) à A (efficacité maximale)
Vitesse d'essorage maximale	1500
Taux d'humidité résiduelle	53 %
Le programme « Intensif 60 °C » et le programme « Intensif 40 °C » sont les programmes de lavage standard sur lesquels sont basées les informations de l'étiquette et la fiche. Ces programmes convennent pour laver du linge en coton normalement sale et ils sont les plus efficaces en matière de consommation combinée d'énergie et d'eau.
Durée du programme coton standard à 60 °C pleine charge	285 min
Durée du programme coton standard à 60 °C demi-charge	270 min
Durée du programme coton standard à 40 °C demi-charge	270 min
Durée du mode laissé en marche	1 min
Émissions acoustiques dans l'air pendant la phase de lavage	57 dB
Émissions acoustiques dans l'air pendant la phase d'essorage	79 dB
Machine à laver « encasable »	Non

Programme de test energétique : Intensif 60/40 °C ; vitesse : la vitesse la plus élevé ; autres réglages par défaut.

Nom ou marque du fournisseur :

Adresse du fournisseur :

Identifiant du modele : EWF-1710 WH

Paramétres généraux du produit :

Paramètre	Valeur		Paramètre	Valeur
Capacité nominale (kg)	10,0		Dimensions en cm	Hauteur	85
				Largeur	60
				Profondeur	57
EEI.(°)	60,0		Classe d'efficacité énergétique	B
Indice d'efficacité de lavage	1,04		Efficacité du rinceage (g/kg)	5,0
Consommation d'énergie en kWh par cycle, sur la base du programme éco 40-60. La consommation d'énergie réelle dépendra de l'utilisation de l'appareil.	0,593		Consommation d'eau en litres par cycle, sur la base du programme éco 40-60. La consommation d'eau réelle dépendra de l'utilisation de l'appareil et de la durée de l'eau.	52
Température maximale avec linge à l'intérieur (°C)	Capacité nominale	38	Taux d'humidité résiduelle (%)	Capacité nominale	53
	Demi-charge	38		Demi-charge	53
	Quart de charge	23		Quart de charge	53
Vitesse d'essorage (tr/min)	Capacité nominale	1500	Classe d'efficacité d'essorage	B
	Demi-charge	1500
	Quart de charge	1500
Durée de programme (h:min)	Capacité nominale	3:59	Type	Autonome
	Demi-charge	3:00
	Quart de charge	3:00
Émissions acoustiques dans l'air en phase d'essorage (dB(A) re 1 pW)	80		Classe d'émissions acoustiques dans l'air (phase d'essorage)	C
Mode arrêt (W)	0,50		Mode veille (W)	N/A
Début du retardement (W) (le cas échéant)	4,00		Veille en réseau (W) (le cas échéant)	N/A

Durée minimale de la garantie offerte par le fournisseur (b):

Ce produit a été créé pour libérer des ions d'argent pendant le cycle de lavage

NON

Informations complémentaires :

Lien vers le site web du fournisseur, ou se trouvent les informations du point 9 de l'Annexe II de la reglementation de la Commission (UE) 2019/2023 (1) (b):

p pour le programme eco 40-60.
(b) tout modifcaion aporotte a ces elements ne doit pas influencier les objectifs du paragraphe 4 de I'Article 4 de la reglem entation (UE) 2017/1369.
( ) si la base de données de produits génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.

INHALT
