Type de produit	Machine à laver
Marque	Edesa
Modèle	EWF-10500 WH
Capacité de lavage	10 kg

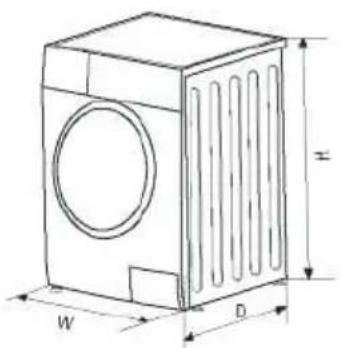

Dimensions (L x P x H)	595 x 565 x 850 mm
Poids net	72 kg
Alimentation électrique	220-240 V ~, 50 Hz
Courant maximal	10 A
Puissance nominale	1950 W
Classe énergétique	A
Vitesse d'essorage maximale	1400 tr/min
Nombre de programmes	15 (Coton, Synthétique, Mixte, 20°C, Vêtements de sport, Soin bébé, Jeans, Rinçage et essorage, Essorage seul, Volumineux, Laine, ÉCO 40-60, Rapide 45', Rapide 15', Vapeur)
Options	Prélavage, Rinçage supplémentaire, Lavage intense, Hygiène Pro, Vitesse variable, Température réglable, Départ différé
Fonctions spéciales	Verrouillage enfant, Rechargement du linge, Désactivation de l'avertisseur sonore
Pression d'eau	0,05 - 1 MPa
Niveau sonore (lavage/essorage)	57 dB / 72 dB
Consommation d'eau annuelle estimée	12980 L (sur 220 cycles)
Consommation d'énergie par cycle (éco 40-60)	0,510 kWh
Accessoires inclus	Tuyau d'arrivée d'eau, Tuyau de vidange, Caches-trous de transport, Mode d'emploi

FOIRE AUX QUESTIONS - EWF-10500 WH EDESA

Pourquoi ma machine à laver Edesa EWF-10500 WH ne démarre-t-elle pas ?

Vérifiez que la porte est bien fermée. Si elle est mal fermée, la machine ne démarre pas. Assurez-vous qu'aucun vêtement ne coince la porte.

Dois-je retirer les boulons de transport avant la première utilisation ?

Oui, il est impératif de retirer les 4 boulons de transport situés à l'arrière de la machine à l'aide d'une clé. Bouchez ensuite les trous avec les caches-trous fournis. Conservez les boulons pour un futur déménagement.

Comment calibrer ma machine à laver Edesa ?

Avant le premier lavage, effectuez un cycle à vide. Branchez la machine, allumez-la, puis appuyez simultanément sur les boutons Retardement et Vitesse pendant 10 secondes jusqu'à l'affichage 't19'. Appuyez sur Démarrage/Pause pour lancer le calibrage.

Quel programme utiliser pour un linge très sale ?

Le programme Coton à haute température (60°C ou 90°C) convient. Vous pouvez également activer l'option Lavage intense pour augmenter la durée et l'intensité du lavage.

Comment activer le verrouillage enfant ?

Sélectionnez un programme, démarrez-le, puis appuyez simultanément sur les boutons Prog et Opc pendant 3 secondes jusqu'à ce qu'un bip retentisse. Pour désactiver, répétez la même opération.

Que faire si le code d'erreur E30 s'affiche ?

Le code E30 indique que la porte n'est pas correctement fermée. Ouvrez et refermez la porte en vérifiant qu'aucun vêtement n'est coincé. Si le problème persiste, redémarrez la machine.

Comment nettoyer le filtre de la pompe de vidange ?

Débranchez la machine. Ouvrez le couvercle inférieur, faites tourner le tuyau d'évacuation d'urgence de 90°, retirez le bouchon et laissez l'eau s'écouler. Tournez le filtre dans le sens inverse des aiguilles d'une montre, retirez les corps étrangers, puis remettez tout en place.

Puis-je ajouter du linge en cours de cycle ?

Oui, utilisez la fonction Recharger. Appuyez sur le bouton Démarrage/Pause pendant 3 secondes. Attendez l'arrêt du tambour et le déverrouillage de la porte, puis ajoutez le linge et refermez la porte. Appuyez à nouveau sur Démarrage/Pause pour reprendre.

Comment désactiver l'avertisseur sonore ?

Après avoir démarré le programme, appuyez sur le bouton Temp. pendant 3 secondes pour couper le son. Pour le réactiver, appuyez à nouveau pendant 3 secondes.

Quelle est la pression d'eau requise pour la machine ?

La pression d'eau doit être comprise entre 0,05 MPa et 1 MPa. Si la pression est trop faible, vérifiez le robinet et le filtre d'entrée.

MODE D'EMPLOI EWF-10500 WH EDESA

■ Consignes de sécurité ....3

INSTALLATION 13

■ Description du produit....13

■ Installation....14

FONCTIONNEMENT ....18

■ Démarrage rapide....18

■ Avant chaque lavage ....20

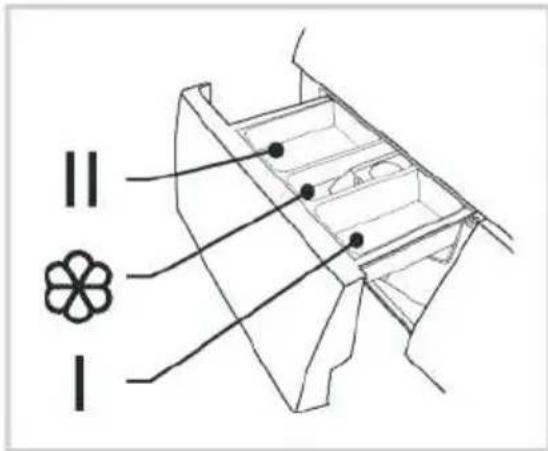

Bac à détergent....21

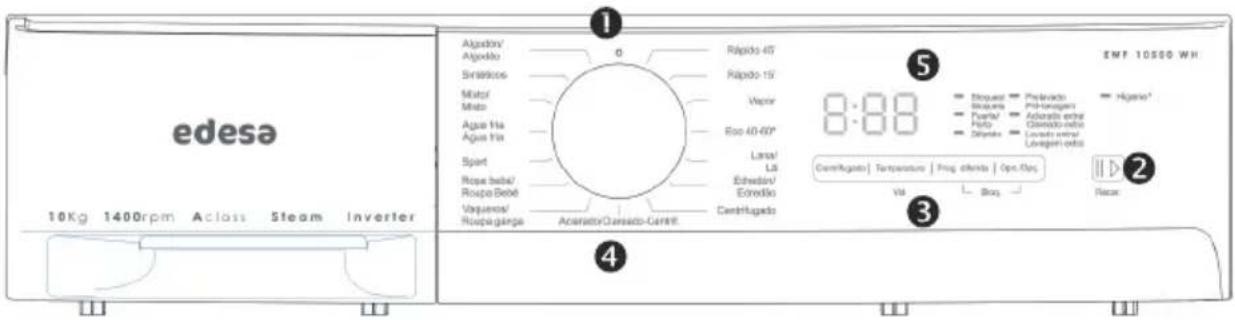

■ Panneau de commande....22

■ Option....23

■ Autres fonctions ......25

■ Programmes ....27

Tableau des programmes de lavage....28

MAINTENANCE....34

■ Nettoyage et entretien....34

■ Nettoyage du filtre d'entrée....35

■ Nettoyage du filtre de la pompe de vidange......37

■ Dépannage ....38

■ Caractéristiques techniques....40

■ Consignes de sécurité

- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sans surveillance ou sans avoir reçu d'instructions concernant l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.

- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Si le cordon d'alimentation est abîmé, il doit être remplacé par le fabricant, son agent de service ou d'autres personnes de qualification similaire afin d'éviter les dangers.

- Les nouveaux ensembles de tuyaux fournis avec l'appareil doivent être utilisés et les anciens ne doivent pas être réutilisés.

- Les ouvertures ne doivent pas être obstruées par un tapis.

- Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que :

- les cuisines du personnel dans les magasins, les bureaux et autres environnements de travail ;

- les fermes ;

- par des clients dans des hôtels, des motels et d'autres environnements de type résidentiel ;

- les environnements de type chambres d'hôtes ;

- les zones à usage commun dans les immeubles d'appartements ou les laveries automatiques.

■ Consignes de sécurité

Pour votre sécurité, les informations contenues dans ce manuel doivent être suivies afin de minimiser les risques d'incendie, d'explosion et de choc électrique, ou pour éviter les dégâts matériels, les blessures, voire la mort. Explication des symboles :

Avertissement !

Cette combinaison de symbole et de mot de signalement indique une situation potentiellement dangereuse qui peut entraîner la mort ou des blessures graves si elle n'est pas évitée.

! Attention !

Cette combinaison de symbole et de mot de signalement indique une situation potentiellement dangereuse qui peut entraîner des blessures légères ou mineures ou des dégâts matériels et pour l'environnement.

Remarque!

Cette combinaison de symbole et de mot de signalement indique une situation potentiellement dangereuse qui peut entraîner des blessures légères ou mineures.

Avertissement

Choc électrique !

• Si le cordon d'alimentation est abîmé, il doit être remplacé par le fabricant, son agent de service ou d'autres personnes de qualification similaire afin d'éviter les dangers.
• Les nouveaux ensembles de tuyaux fournis avec l'appareil doivent être utilisés et les anciens ne doivent pas être réutilisés.

• Avant toute opération de maintenance, débranchez l'appareil du secteur.

• Débranchez toujours la machine et coupez l'arrivée d'eau après utilisation. La pression maximale de l'eau d'entrée, en pascals. La pression minimale de l'eau d'entrée, en pascals.

• Pour assurer votre sécurité, la fiche d'alimentation doit être insérée dans une prise tripolaire mise à la terre. Vérifiez soigneusement et assurez-vous que votre prise de courant est correctement mise à la terre, de façon fiable.
  • Le raccordement de l'arrivée d'eau et des appareils électriques doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et aux réglementations de sécurité locales.
• Retirez la fiche de la prise de courant avant toute activité de nettoyage ou d'entretien.
• N'utilisez pas de prise dont le courant nominal est inférieur à celui de l'appareil. Ne débranchez jamais l'appareil avec les mains mouillées.
• N'oubliez pas de couper l'eau et l'électricité immédiatement après le lavage des vêtements.

Risque pour les enfants !

• Pays anglophones : cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, uniquement sous surveillance ou après avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et avoir compris les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Les enfants de moins de 3 ans doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les animaux et les enfants peuvent monter dans la machine. Vérifiez la machine avant chaque utilisation.
• Les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil.

CONSIGNES DE SÉCURITÉ

• Le hublot peut être très chaud pendant le fonctionnement. Empêchez les enfants et les animaux domestiques d'approcher la machine pendant le fonctionnement, dans les pièces très humides ainsi que dans les pièces contenant des gaz explosifs ou caustiques.
• Retirez tous les emballages et les boulons de transport avant d'utiliser l'appareil. Dans le cas contraire, il existe un risque de graves dommages.

Risque d'explosion !

• Ne lavez pas ou ne faites pas sécher de vêtements qui ont été nettoyés, lavés, trempés dans des substances combustibles ou explosives, ou qui en sont imprégnés (par ex. cire, huile, peinture, essence, dégraissants, solvants de nettoyage à sec, kérosène, etc.). Autrement, il existe un risque d'incendie ou d'explosion.
• Le lave-linge séchant ne doit pas être utilisé si des produits chimiques industriels ont été utilisés pour le nettoyage.
• L'air d'échappement ne doit pas être rejeté dans un conduit destiné à évacuer les fumées d'appareils fonctionnant au gaz ou avec d'autres combustibles.
  • Rincez soigneusement les articles à laver à la main au préalable.

! Attention!

Installation du produit !

• Cet appareil est destiné à une utilisation en intérieur uniquement.
• Il n'est pas destiné à être encastré.
• Les ouvertures ne doivent pas être obstruées par un tapis.
- L'appareil ne doit pas être installé dans une salle de bain ou des pièces très humides ni dans des pièces contenant des gaz explosifs ou caustiques.
• L'appareil équipé d'une seule vanne d'entrée ne peut être raccordé qu'à l'arrivée d'eau froide. L'appareil doté d'une double vanne d'entrée doit être correctement raccordé aux arrivées d'eau chaude

et d'eau froide.

• La prise doit être accessible après l'installation.
- L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte dont les charnières sont situées du côté opposé à celui de la laveuse-sécheuse.
• L'appareil ne doit pas être installé à un endroit humide.
• L'appareil ménager n'est pas destiné à être encastré.
- Retirez tous les emballages et les boulons de transport avant d'utiliser l'appareil. Dans le cas contraire, il existe un risque de graves dommages.

Risque d'endommagement de l'appareil !

• Le produit est destiné uniquement à un usage domestique et n'est conçu que pour les textiles pouvant être lavés et séchés en machine.
- Ne montez pas et ne vous asseyez pas sur le couvercle supérieur de la machine.
- Ne vous appuyez pas sur la porte de la machine.
- Précautions à prendre lors de la manipulation de la machine :

1. Les boulons de transport doivent être réinstallés sur la machine par une personne spécialisée.
2. L'eau accumulée doit être évacuée de la machine.
3. Manipulez la machine avec précaution. Ne tenez jamais les parties saillantes de la machine pour la soulever. La porte de la machine ne peut pas servir de poignée pendant le transport.
4. Cet appareil est lourd. Transportez-le avec précaution.

5. N'introduisez pas vos mains dans le bac d'extraction d'eau courante.

6. Ne fermez pas la porte trop fort. Si la porte semble difficile à fermer, vérifiez que les vêtements ne ressortent pas du tambour et sont bien réparti.
   • Il est interdit de laver les tapis.

Utilisation de l'appareil !

• Avant d'utiliser la machine à laver, elle doit être calibrée.
- Avant de laver des vêtements pour la première fois, un cycle complet doit être effectué à vide selon les procédures décrites.
- Les solvants inflammables et explosifs ou toxiques sont interdits.
L'essence, l'alcool, etc. ne doivent pas être utilisés comme détergents. Veuillez ne choisir que les détergents adaptés au lavage en machine, en particulier au tambour.
- Veillez à ce que toutes les poches soient vidées. Les objets tranchants et rigides tels que les pièces de monnaie, les broches, les clous, les vis, les pierres, etc. peuvent endommager gravement cette machine.
- Veuillez vérifier si l'eau à l'intérieur du tambour a été évacuée avant d'ouvrir la porte. N'ouvrez pas la porte si vous voyez de l'eau.
- Faites attention aux risques de brûlure lorsque le produit évacue de l'eau de lavage chaude.
- Une fois le programme terminé, veuillez attendre deux minutes avant d'ouvrir la porte (certains modèles).
• N'ajoutez jamais de l'eau à la main pendant le lavage.
- S'il est indispensable de passer au sèche-linge des tissus contenant de l'huile végétale ou de l'huile de cuisson, ou tachés par des produits de soins capillaires, ils doivent d'abord être lavés à l'eau chaude avec un détergent supplémentaire, ce qui réduira le danger, sans l'éliminer.
- Une ventilation adéquate doit être prévue dans la pièce pour éviter le reflux de gaz provenant d'appareils brûlant d'autres combustibles, y compris les feux nus.
- Ne faites pas sécher des vêtements non lavés dans l'appareil.
- Les vêtements tachés par des substances telles que de l'huile de cuisine, de l'acétone, de l'alcool, de l'essence, du kérosène, des détachants, de la térébenthine et de la cire doivent être lavés à chaud avec une quantité supplémentaire de détergent avant d'être séchés dans l'appareil.

• Les matières tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles imperméables, les articles à renfort en caoutchouc et les vêtements ou les coussins rembourrés avec du caoutchouc mousse ne doivent pas être séchés dans la machine.
• Les assouplissants, ou produits du même type, doivent être utilisés conformément à leur mode d'emploi.
• Sur les machines dont le couvercle peut être ouvert pendant l'extraction de l'eau, il faut attendre au moins 15 s pour l'arrêt complet de la cuve de la chambre d'extraction d'eau.
• La dernière partie du cycle de lavage-séchage se fait sans chaleur (cycle de refroidissement) afin de garantir que les vêtements reviennent à une température qui ne les endommagera pas.
• Retirez tous les objets des poches, tels que les briquets et les allumettes, avant d'utiliser l'appareil.
• AVERTISSEMENT : N'arrêtez jamais un lave-linge séchant avant la fin du cycle de séchage, sauf si tous les vêtements sont rapidement retirés et étendus de manière à dissiper la chaleur.

Emballage / Ancien appareil

Ce marquage indique que ce produit ne doit pas être jeté avec les ordures ménagères dans toute l'UE. Afin d'éviter tout danger pour l'environnement ou la santé humaine pouvant découler d'une mise au rebut non contrôlée, recyclez-le de manière responsable afin d'encourager la réutilisation durable des ressources matérielles. Pour retourner votre ancien appareil, veuillez utiliser les systèmes de collecte ou contacter le détaillant auprès duquel vous avez réalisé votre achat. Il pourra reprendre le produit et s'en charger afin d'assurer un recyclage respectueux de l'environnement.

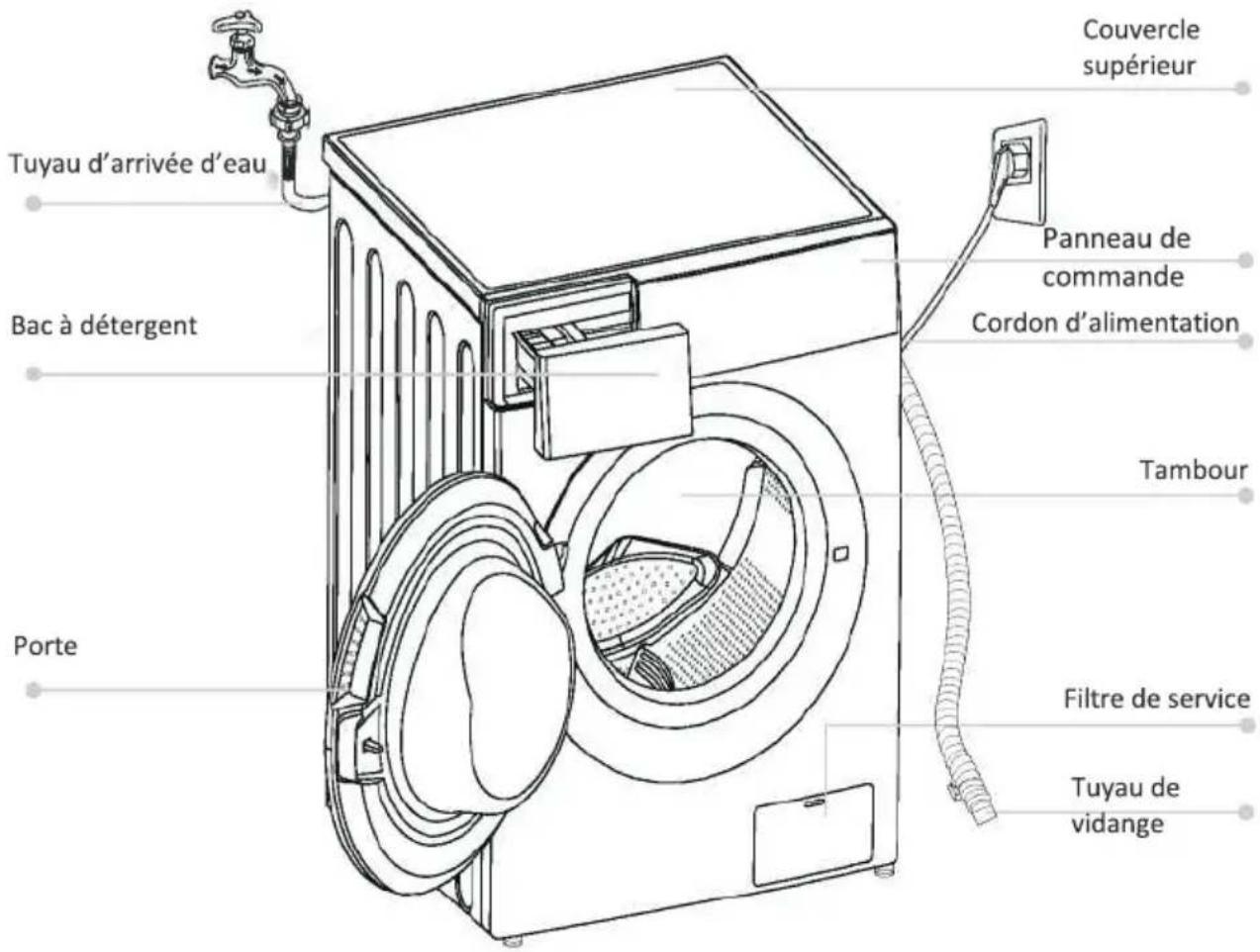

■ Description du produit

Couvercle supérieur Tuyau d'arrivée d'eau Bac à détergent Panneau de commande Cordon d'alimentation Tambour Porte Filtre de service Tuyau de vidange

Remarque!

- Le tableau des fonctions du produit est donné uniquement à titre de référence. Veuillez vous référer au produit réel comme standard.

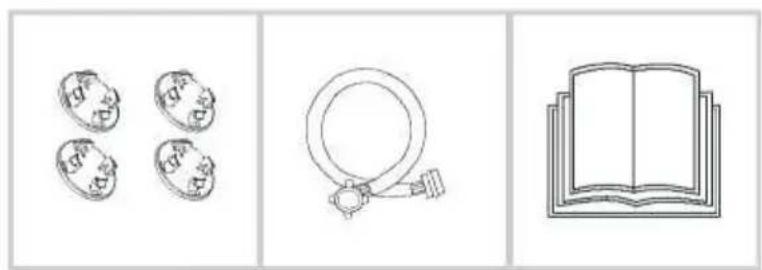

Accessoires

Cache-trous de transport
Tuyau d'arrivée d'eau froide
Mode d'emploi

■ Installation

Zone d'installation

Avertissement

1

• La stabilité est importante pour éviter que le produit ne bouge !
• Veillez à ce que le produit ne soit pas posé sur le cordon d'alimentation.

Avant l'installation de la machine, un emplacement répondant aux caractéristiques suivantes doit être choisi :

1. Surface rigide, sèche et plane
2. Éviter la lumière directe du soleil
3. Aération suffisante
4. Température ambiante supérieure à 0 °C
5. Tenir à l'écart des sources de chaleur telles que le charbon ou le gaz.

Déballage de la machine à laver

Avertissement

• Les matériaux d'emballage (par exemple, les films, le polystyrène) peuvent être dangereux pour les enfants.
• Il existe un risque d'étouffement ! Tenez tous les emballages à l'écart des enfants.

1. Retirez la boîte en carton et l'emballage en polystyrène.
2. Soulevez la machine à laver et retirez la garniture de base. Assurez-vous que le petit triangle de mousse est enlevé en même temps que celui du bas. Autrement, couchez l'appareil sur un côté, puis retirez à la main la petite mousse du bas de l'appareil.
3. Enlevez le ruban adhésif fixant le cordon d'alimentation et le tuyau de vidange.
4. Retirez le tuyau d'entrée du tambour.

Retirer les boulons de transport

Avertissement !

• Vous devez retirer les boulons de transport de l'arrière avant d'utiliser le produit.
• Vous aurez à nouveau besoin des boulons de transport si vous déplacez le produit. Assurez-vous donc de les conserver en lieu sûr.

Pour retirer les boulons, procédez comme suit :

1. Desserrez les 4 boulons à l'aide d'une clé, puis retirez-les.

2. Bouchez les trous avec les cache-trous de transport.

3. Conservez dûment les boulons de transport afin de pouvoir les réutiliser ultérieurement

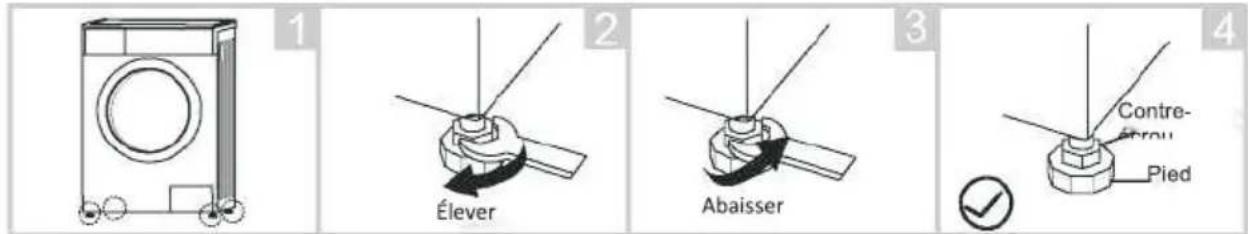

Mise à niveau de la machine à laver

Avertissement !

- Les contre-écrous des quatre pieds doivent être fermement vissés contre le caisson.

1. Vérifiez si les pattes sont bien fixées à la carrosserie. Sinon, veuillez les remettre dans leur position initiale et serrer les écrous.
2. Desserrez le contre-écrou, faites tourner les pieds jusqu'à ce qu'ils soient fermement en contact avec le sol.
3. Ajustez les pattes et verrouillez-les avec une clé, assurez-vous que la machine est bien stable.

1 2 3 4 Élever Abaisser Contre- Pied

Raccorder le tuyau d'arrivée d'eau Avertissement !

Avertissement !

• Pour éviter les fuites ou les dégâts des eaux, suivez les instructions de ce chapitre !
- Ne tordez pas, n'écrasez, ne modifiez pas ou ne coupez pas le tuyau d'arrivée d'eau.
- Pour le modèle équipé d'un robinet d'eau chaude, raccordez-le au robinet d'eau chaude avec un tuyau d'arrivée d'eau chaude. La consommation d'énergie diminuera automatiquement pour certains programmes.

Raccordez le tuyau d'arrivée d'eau comme indiqué. Il y a deux façons de raccorder le tuyau d'arrivée d'eau. Raccordement entre le robinet fileté et le tuyau d'arrivée d'eau.

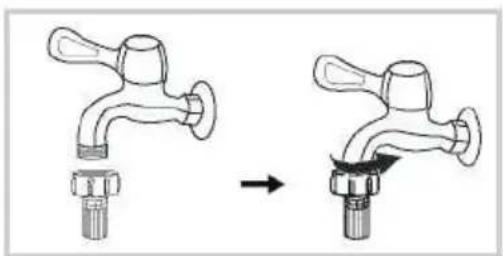

Robinet avec filetage et tuyau d'arrivée d'eau

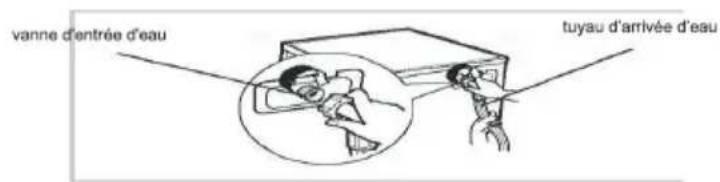

Raccordez l'autre extrémité du tuyau d'entrée à la vanne d'entrée située à l'arrière du produit et fixez le tuyau fermement en le faisant tourner dans le sens des aiguilles d'une montre.

vanne d'entrée d'eau tuyau d'arrivée d'eau

Tuyau de vidange

Avertissement!

- Ne pliez pas et ne rallongez pas le tuyau de vidange.

- Mettez correctement en place le tuyau de vidange. Autrement, il existe un risque de fuites d'eau pouvant créer des dégâts.

L'autre extrémité du tuyau de vidange peut être installée de deux façons :

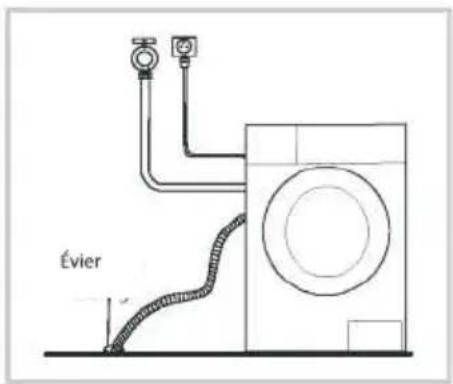

1. Placez-le dans l'évier.

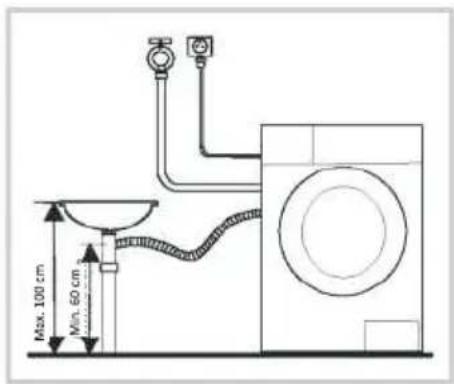

2. Raccordez-le au tuyau d'évacuation de l'évier.

Évier

Max. 100 cm Min. 60 cm

Remarque!

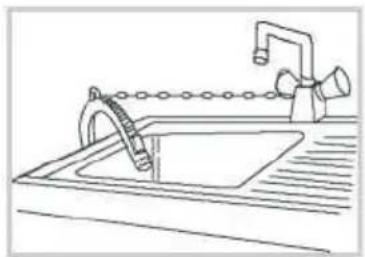

- Si la machine est équipée d'un support de tuyau de vidange, veuillez l'installer comme suit.

- Lorsque vous installez le tuyau de vidange, fixez-le correctement avec une corde.

- Si le tuyau de vidange est trop long, ne l'enfoncez pas trop dans la machine à laver car cela provoquerait des bruits anormaux.

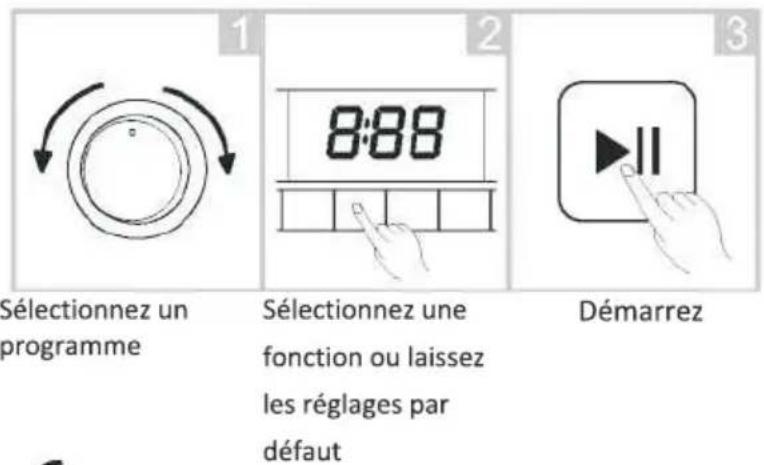

■ Démarrage rapide

① Attention!

• Avant d'utiliser le lave-linge, veuillez vous assurer qu'il est correctement installé.
• Avant le premier lavage, un cycle complet doit être effectué à vide selon les procédures suivantes.

Calibrage

Il est recommandé de calibrer la machine à laver afin d'en améliorer les performances.

1- Videz la machine à laver ;
2- Branchez-la ;
3- Allumez-la et appuyez simultanément sur « Retardement » et « Vitesse ». Dans les 10 secondes, vous verrez s'afficher « t19 »
4- Appuyez sur ▷| pour démarrer la machine à laver et attendez de voir s'afficher « **** »

1. Avant le lavage

Ajoutez du détergent

Remarque!

- Ajoutez uniquement du détergent dans le « compartiment I » si le prélavage a été sélectionné sur les machines dotées de cette fonction.

FONCTIONNEMENT

2. Lavage

1 2 3 Sélectionnez un programme Sélectionnez une fonction ou laissez les réglages par défaut Démarrez

Remarque!

- Si les réglages par défaut sont sélectionnés, l'étape 3 peut être ignorée.

3. Après le lavage

L'avertisseur sonore retentit ou « Fin » s'affiche.

■ Avant chaque lavage

• L'état de fonctionnement du lave-linge doit être de (0-40) °C. S'il est utilisé à une température inférieure à 0 °C, la vanne d'entrée et le système de vidange peuvent être endommagés. Si l'appareil est entreposé dans un environnement de 0 °C ou moins, il doit être placé à une température ambiante normale pour s'assurer que le tuyau d'arrivée d'eau et le tuyau de vidange ne soient pas gelés avant l'utilisation.
• Veuillez lire les étiquettes et le mode d'emploi du détergent avant le lavage. Utilisez un détergent qui ne mousse pas ou peu, adapté au lavage en machine.

Sortez les objets des poches

Nouez les longues lanières, fermez les fermetures éclair et les boutons

Mettez les petits vêtements dans des taies d'oreiller

Retournez les tissus à poils longs et qui boulochent facilement

Séparez les vêtements de différentes textures

Avertissement!

• Le lavage d'un seul vêtement peut facilement provoquer une grande excentricité et déclencher l'alarme en raison d'un déséquilibre important. Il est donc conseillé d'ajouter un ou deux vêtements supplémentaires à laver avec afin que la vidange puisse se faire en douceur.
• Ne lavez pas les vêtements ayant été en contact avec du kérosène, de l'essence, de l'alcool et d'autres matières inflammables.

Bac à détergent

| Détergent de prélavage

II Détergent de lavage principal

Adoucissant

II I

Tirez sur le bac pour l'ouvrir

Attention!

- Ajoutez uniquement du détergent dans le « compartiment I » si le prélavage a été sélectionné sur les machines dotées de cette fonction.

Programme	|	||		Programme	|	||
Coton	○	●	○	Essorage seul
Synthétique	○	●	○	Volumineux	○	●	○
Mixte	○	●	○	Laine		●	○
Vêtements de sport				Rapide 15”		●	○
Soin bébé	○	●	○	Rapide 45”	○	●	○
Jeans	○	●	○	20 °C		●	○
Rinçage et			○	Vapeur		●	○
ÉCO 40-60		●	○

• Obligatoire o Facultatif

Remarque!

• En cas d'utilisation de détergents ou additifs agglomérés ou de qualité moindre, il est conseillé de les diluer au préalable avec un peu d'eau afin d'éviter que l'arrivée de détergent ne soit bouchée et ne provoque un débordement lors du remplissage d'eau.
• Veuillez choisir le type de détergent approprié pour les différentes températures de lavage afin d'obtenir les meilleures performances de lavage avec une consommation d'eau et d'énergie réduite.

■ Panneau de commande

edesə 10Kg 1400rpm A class Steam Inverter Açadon/ Açado Sinficos Motor Mato Agua Ha Agua Fis Sport Rosa belé/ Roupe Belé Vagueros/ Roupe ganga Acerato/Carvado-Carrel 0 Rápido 40' Rápido 15' Veitor Eso 40-60" Larsa/ LS Edwards/ Edwards Centrifugado EMF 10550 WH 8:88 Bisque# Peralado Brasura Proroguen Fuerta# Adarato evel Polo Cievedo evel Diflora# Luvagen evel Centrifugado | Temperature | Prop. efondo | Opt.Ops. Vit Bao Recx 3 2 4

Remar

• Le tableau est donné uniquement à titre de référence. Veuillez vous référer au produit

1 Arrêt

Le produit est éteint.

3 Option

Ces boutons vous permettent de sélectionner une fonction supplémentaire

5 Écran d'affichage

② Démarrage/Pause

Appuyez sur le bouton pour démarrer ou interrompre le cycle de lavage.

4 Programmes

Disponible selon le type de linge.

L'écran affiche les paramètres, le temps restant estimé, les options et les messages d'état de votre lave-linge. L'affichage reste allumé pendant tout le cycle.

FONCTIONNEMENT

Option

Prélavage

La fonction de prélavage assure un lavage supplémentaire avant le lavage principal. Il est recommandé pour éliminer les poussières qui remontent à la surface des vêtements. Vous devez mettre du détergent dans le compartiment (I) lorsque vous le sélectionnez.

Rinçage supplémentaire

Le linge subira un rinçage supplémentaire une fois que vous l'aurez sélectionné.

Lavage supplémentaire

Adapté aux vêtements très sales. Sa sélection augmente la durée et l'intensité du lavage pour laver plus en profondeur.

HYGIÈNE PRO

Lorsque l'indicateur Hygiène Pro est allumé, cette fonction est activée automatiquement dans le programme. La fonction d'Auto-nettoyage sera automatiquement activée à chaque cycle de lavage. Le système Hygiène Pro assurera toujours la propreté de votre linge.

Programme		Option		Programme		Option
	Prélavage	Rinçage supplémentaire	Lavage intense	Prélavage	Rinçage supplémentaire	Lavage intense
Coton	○	○	○	Essorage seul
Synthétique	○	○	○	Volumineux	○	○	○
Mixte	○	○	○	Laine		○
20C		○		ÉCO 40-60
Vêtements de sport	○	○		Rapide 15"
Soin bébé	○	○	○	Rapide 45"	○	○
Jeans	○	○
Rinçage et essorage		○
○ Facultatif

Speed

Vitesse

Appuyez sur le bouton pour modifier la vitesse.

1400 : 0-400-600-800-1000-1200-1400

Programme	Vitesse par défaut (tr/min)		Programme	Vitesse par défaut (tr/min)
	1400	1400		1400	1400
Coton	1400	1400	Essorage seul	1000	1000
Synthétique	1200	1200	Volumineux	1000	1000
Mixte	800	800	Laine	600	600
20C	1000	1000	ÉCO 40-60	1400	1400
Vêtements de sport	800	800	Intensif	800	800
Soin bébé	800	800	Rapide 15”	800	800
Jeans	1000	1000	Rapide 45”	800	800
Rinçage et essorage	1000	1000

Temp.

Temp.

Appuyez sur le bouton pour régler la température (Froid, 20 °C, 30 °C, 40 °C, 60 °C, 90 °C)

Delay

Retardement

Régler la fonction de retardement :

1. Sélectionnez un programme
2. Appuyez sur le bouton « Retardement » pour choisir l'heure (le retardement est de 0-24 H.)
3. Appuyez sur [Démarrage/Pause] pour actionner le retardement

Choisissez le programme

Réglage de l'heure

Démarrez

Annuler la fonction de retardement :

Appuyez sur le bouton [Retardement] jusqu'à ce que l'affichage soit 0 H. Vous devez appuyer dessus avant le début du programme. Si le programme a déjà commencé, vous devez éteindre la machine pour réinitialiser le programme.

Attention!

- En cas de coupure de courant pendant le fonctionnement de la machine, une mémoire spéciale enregistre le programme sélectionné et, lorsque l'alimentation est rétablie, le programme se poursuit en appuyant sur le bouton [▶ II].

FONCTIONNEMENT

■ Autres fonctions

Verrouillage enfant

Pour éviter que les enfants ne perturbent le fonctionnement involontairement.

Choisissez le programme

Démarrez

Prog. diferida | Opc./Opç.

Bloq.

Appuyez sur [Prog] et [Opc]

3 sec. jusqu'à ce que des bips retentissent.

Attention!

• Appuyez aussi sur les deux boutons pendant 3 s pour désactiver la fonction.
• Le « Verrouillage enfant » verrouille tous les boutons sauf [Arrêt].
  • Le verrouillage enfant reste actif lorsque le courant est rétabli.

Recharger

Cette opération peut être réalisée pendant le processus de lavage. Au moment où le tambour tourne encore, il contient encore beaucoup d'eau à température élevée. Cet état est dangereux et il n'est pas possible de forcer la porte pour l'ouvrir. Appuyez sur [Démarrage/Pause] pendant 3 secondes pour recharger et ajouter des vêtements au milieu d'un programme. Veuillez suivre les étapes ci-dessous :

1. Attendez que le tambour cesse de tourner.
2. Le verrouillage de porte est déverrouillé.
3. Après avoir rechargé des vêtements, fermez la porte et appuyez sur le bouton [▶ || ].

Appuyez sur [▶ || ] pendant 3 sec.

Rechargez les vêtements

Démarrez

! Attention!

- N'utilisez pas la fonction Recharger lorsque le niveau d'eau dépasse le bord de la cuve intérieure ou que la température est plus élevée.

Désactiver l'avertisseur sonore

Démarrez Appuyez sur le bouton [Temp.] pendant 3 secondes pour couper l'avertisseur sonore.

Pour activer l'avertisseur sonore, appuyez à nouveau sur les deux boutons pendant 3 secondes. Le réglage sera conservé jusqu'à la prochaine réinitialisation.

Attention!

- Après avoir désactivé l'avertisseur sonore, les sons ne seront plus activés.

Programmes

Les programmes sont disponibles en fonction du type de linge.

Programmes
Coton	Textiles résistants, textiles résistants à la chaleur en coton ou en lin.
Synthétique	Pour laver les articles synthétiques, par exemple : chemises, manteaux, mélanges. Lors du lavage de tricots, il convient de réduire la quantité de détergent en raison de la structure lâches des mailles et de leur tendance à mousser facilement.
Mixte	Charge mixte composée de textiles en coton et de matières synthétiques.
20C	20 °C par défaut, possibilité de choisir de l'eau froide.
Vêtements de sport	Lavage des vêtements de sport.
Soin bébé	Lavage des vêtements de bébé, pour un linge plus propre et de meilleures performances de rinçage pour protéger la peau du bébé.
Jeans	Spécialement pour les jeans.
Rinçage et essorage	Rinçage supplémentaire avec essorage.
Essorage seul	Essorage supplémentaire avec vitesse d'essorage sélectionnable.
Volumineux	Ce programme est spécialement conçu pour laver les enveloppes de couette.
Laine	Pour les textiles en laine ou riches en laine lavables à la main ou en machine. Programme de lavage particulièrement doux pour éviter le rétrécissement, avec des pauses plus longues au cours du programme (les
ÉCO 40-60	40 °C par défaut, non sélectionnable, convient pour le lavage du linge à
Vapeur	La fonction vapeur est utilisée avec une combinaison d'eau et de vapeur pour nettoyer les vêtements et le tissu
Rapide 15"	Programme extra-court, adapté au lavage de linge peu sale ou une petite quantité de linge.
Rapide 45"	Pour laver rapidement des vêtements peu nombreux et peu sales.

■ Tableau des programmes de lavage

Modèle: EWF-10500 WH

Programme	Charge (kg)	Temp. par défaut (C)	Durée par défaut
	10,0		10,0
Coton	10,0	40	03:49
Synthétique	5,0	40	03:28
Mixte	10,0	40	01:30
20C	5,0	20	01:11
Vêtements de sport	5,0	40	01:16
Soin bébé	10,0	60	01:52
Jeans	10,0	60	01:56
Rinçage et essorage	10,0	-	00:30
Essorage seul	10,0	-	00:12
Volumineux	10,0	40	01:48
Laine	2,0	40	01:07
ÉCO 40-60	2,0	40	03:53
Rapide 45"	2,0	40	00:45
Rapide 15"	2,0	Froid	00:15

- Conformément à la norme EN 60456:2016 et (UE)No.1061/2010.

La classe d'efficacité énergétique de l'UE est : A+++

Programme de test énergétique : Intensif 60/40 °C ; Vitesse : la vitesse la plus élevée ;

Autres réglages par défaut.

Demi-charge pour une machine de 10,0 kg : 5,0 kg.

- Conformément à EN 60456:2016/prA2019 et (UE)2019/2014, (EU)2019/2023,

La classe d'efficacité énergétique de l'UE est : A

Programme de test énergétique : ÉCO 40-60. Autres réglages par défaut.

Demi-charge pour une machine de 10,0 kg : 5,0 kg.

Quart de charge pour une machine de 10,0 kg : 2,5 kg.

Remarque!

- Les paramètres de ce tableau sont donnés uniquement à titre de référence pour l'utilisateur. Les paramètres réels peuvent être différents de ceux du tableau ci-dessus.

■ Nettoyage et entretien

Avertissement !

- Avant de commencer la maintenance, veuillez débrancher la machine et fermer le robinet.

Nettoyage du caisson

Une bonne maintenance de la machine à laver peut prolonger sa durée de vie. La surface peut être nettoyée avec des détergents neutres non abrasifs dilués, en cas de besoin. En cas de débordement d'eau, utilisez un chiffon humide pour éponger immédiatement. N'utilisez pas d'objets tranchants.

- L'acide formique et ses solvants dilués ou équivalents sont interdits, tels que l'alcool, les solvants, les produits chimiques, etc.

Nettoyage du tambour

La rouille laissée à l'intérieur du tambour par les éléments métalliques doit être immédiatement enlevée à l'aide de détergents sans chlore.

N'utilisez jamais de laine d'acier.

emarque!

- Ne mettez pas de linge dans la machine à laver pendant le nettoyage du tambour.

Nettoyage du joint et de la vitre de la porte

Essuyez la vitre et le joint après chaque lavage pour enlever les peluches et les taches. L'accumulation de peluches peut provoquer des fuites.

Retirez les pièces de monnaie, les boutons et autres objets pouvant se trouver dans le joint après chaque lavage.

■ Nettoyage du filtre d'entrée

Remarque!

• Le filtre d'entrée doit être nettoyé s'il y a moins d'eau.

Lavage du filtre du robinet

1. Fermez le robinet.
2. Retirez le tuyau d'arrivée d'eau du robinet
3. Nettoyez le filtre.
4. Rebranchez le tuyau d'arrivée d'eau.

Lavage du filtre de la machine à laver :

1. Dévissez le tuyau d'arrivée d'eau à l'arrière de la machine.
2. Retirez le filtre à l'aide d'une pince à long bec, puis réinstallez-le après l'avoir lavé.
3. Utilisez une brosse pour nettoyer le filtre.
4. Rebranchez le tuyau d'arrivée d'eau.

• Si la brosse ne nettoie pas bien, vous pouvez extraire le filtre pour le laver séparément ;
  • Rebranchez, puis ouvrez le robinet.

Nettoyer le bac à détergent

1. Appuyez sur la flèche vers le bas sur le couvercle de l'adoucissant à l'intérieur du bac à détergent.
2. Soulevez le clip, retirez le couvercle de l'adoucissant et lavez tous les compartiments avec de l'eau.
3. Remettez en place le couvercle de l'adoucissant et poussez le bac pour le refermer.

Sortez le bac et appuyez sur A

Passez le bac sous l'eau

Nettoyez l'intérieur du creux contenant le bac avec une vieille brosse à dents

• N'utilisez pas d'alcool, de solvants ou de produits chimiques pour nettoyer la machine.

■ Nettoyage du filtre de la pompe de vidange

Avertissement !

• Attention à l'eau chaude !
• Laissez refroidir la solution de détergent.
- Débranchez la machine pour éviter les chocs électriques avant le nettoyage.
• Le filtre de la pompe de vidange peut filtrer des fils et des petits corps étrangers issus du linge.
- Nettoyez le filtre périodiquement pour assurer le fonctionnement normal de la machine à laver.

Ouvrez le couvercle inférieur

Faites tourner le tuyau d'évacuation d'urgence de 90° et retirez-le, puis enlevez le bouchon du tuyau

Une fois que l'eau cesse de couler, remettez en place le tuyau de vidange

Ouvrez le filtre en le faisant tourner dans le sens inverse des aiguilles d'une montre

5

Retirez les corps étrangers

Fermez le couvercle inférieur

Attention!

• Assurez-vous que le bouchon de la valve et le tuyau de vidange d'urgence sont correctement réinstallés. Les plaques du bouchon doivent être alignées avec celles de l'orifice pour éviter les risques de fuite.
• Certaines machines n'ont pas de tuyau de vidange d'urgence. Dans ce cas, les étapes 2 et 3 peuvent être ignorées. Faites tourner le couvercle inférieur directement pour faire couler l'eau dans une bassine.
• Lorsque l'appareil est en marche et selon le programme sélectionné, il peut y avoir de l'eau chaude dans la pompe. Ne retirez jamais le couvercle de la pompe pendant un cycle de lavage. Attendez toujours que l'appareil ait terminé le cycle et soit vide. Lorsque vous remettez le couvercle en place, assurez-vous qu'il est bien resserré.

■ Dépannage

L'appareil ne démarre pas ou s'arrête en cours de fonctionnement. Essayez d'abord de trouver une solution au problème. Sinon, contactez le centre de service.

Description	Motif	Solution
La machine à laver ne démarre pas	La porte n'est pas correctement fermée	Redémarrez après avoir fermé la porteVérifiez si des vêtements sont coincés
La porte ne s'ouvre pas	Le dispositif de sécurité du lave-linge est activé	Coupez l'alimentation, redémarrez le produit
Fuites d'eau	Le raccordement entre le tuyau d'entrée ou le tuyau de sortie n'est	Vérifiez et fixez les conduites d'eauNettoyez le tuyau de sortie
Résidus de détergents dans le bac	Le détergent est gorgé d'eau ou aggloméré	Nettoyez et essuyez le bac à détergent
L'indicateur ou l'écran ne s'allument pas	Coupure de courant Problème de connexion de carte informatique ou câblage	Vérifiez si le courant est coupé et si la prise de courant est correctement branchée
Bruit anormal		Vérifiez si les fixations (boulons) ont été retiréesVérifiez que l'appareil est installé sur un sol solide et plat

Description	Motif	Solution
E30	La porte n'est pas correctement fermée	Redémarrez après avoir fermé la porte
E10	Problème d'injection d'eau lors du lavage	Vérifiez si la pression de l'eau est trop faibleRedressez la conduite d'eauVérifiez si le filtre de la valve
E21	Vidange de l'eau trop longue	Vérifiez si le tuyau de vidange est bouché
F12	Fuites d'eau	Redémarrez le lave-linge
	Autres	Veuillez d'abord réessayer la manipulation, puis appelez le service technique si les problèmes persistent
EXX

Remarque

- Après vérification, activez l'appareil. Si le problème se reproduit ou si l'écran affiche d'autres codes d'alarme, veuillez contacter le service technique.

■ Caractéristiques techniques

Alimentation électrique	220-240 V~,50 Hz
Courant MAX.	10 A
Pression d'eau standard	0,05 MPa~1 MPa

W D H

Modèle	Capacité de lavage	Dimension (L*P*H mm)	Poids net	Puissance nominale
EWF-10500 WH	10,0 kg	595*565*850	72 kg	1950W

Fiche de produit conformément aux normes EN 60456:2016 et (UE)No.1061/2010.

Marque
Identifiant du modèle	EWF-10500 WH
Capacité nominale en kg de linge en coton	10
Classe d'efficacité énergétique sur une échelle de A+++ (efficacité maximale) à D (efficacité minimale)	A+++
Consommation d'énergie 167 kWh par an, sur la base de 220 cycles de lavage standard pour les programmes coton standard à 60 °C et 40 °C, pleine et charge partielle, et de la consommation des modes à faible consommation. La consommation d'énergie réelle dépendra de l'utilisation de l'appareil.
Consommation d'énergie du programme coton standard à 60 °C en pleine charge	0,80 kWh
Consommation d'énergie du programme coton standard à 60 °C en charge partielle	0,70 kWh
Consommation d'énergie du programme coton standard à 40°C en charge partielle	0,68 kWh
Consommation électrique pondérée du mode arrêt	0,50 W
Consommation électrique pondérée du mode laissé sur marche	1,00 W
Consommation d'eau 12980 litres par an, sur la base de 220 cycles de lavage standard pour les programmes coton standard à 60 °C et 40 °C, pleine et charge partielle. La consommation d'eau réelle dépendra de l'utilisation de l'appareil.
Efficacité d'essorage de classe B sur une échelle de G (efficacité minimale) à A (efficacité maximale)
Vitesse d'essorage maximale	1500
Taux d'humidité résiduelle	53 %
Le programme « Intensif 60 °C » et le programme « Intensif 40 °C » sont les programmes de lavage standard sur lesquels sont basées les informations de l'étiquette et la fiche. Ces programmes conviennent pour laver du linge en coton normalement sale et ils sont les plus efficaces en matière de consommation combinée d'énergie et d'eau.
Durée du programme coton standard à 60 °C pleine charge	285 min
Durée du programme coton standard à 60 °C demi-charge	270 min
Durée du programme coton standard à 40 °C demi-charge	270 min
Durée du mode laissé en marche	1 min
Émissions acoustiques dans l'air pendant la phase de lavage	57 dB
Émissions acoustiques dans l'air pendant la phase d'essorage	72dB
Machine à laver « encastrable »	Non

Programme de test énergétique : Intensif 60/40 °C ; vitesse : la vitesse la plus élevée ; autres réglages par défaut.

Nom ou marque du fournisseur :

Adresse du fournisseur :

Identifiant du modèle : EWF-10500 WH

Paramètres généraux du produit :

Paramètre	Valeur		Paramètre	Valeur
Capacité nominale (kg)	10,0		Dimensions en cm	Hauteur	85
				Largeur	60
				Profondeur	57
EEIa(")	40		Classe d'efficacité énergétique	B
Indice d'efficacité de lavage	1,04		Efficacité du rinçage (g/kg)	5,0
Consommation d'énergie en kWh par cycle, sur la base du programme éco 40-60. La consommation d'énergie réelle dépendra de l'utilisation de l'appareil.	0,510		Consommation d'eau en litres par cycle, sur la base du programme éco 40-60. La consommation d'eau réelle dépendra de l'utilisation de l'appareil et de la dureté de l'eau.	52
Température maximale avec linge à l'intérieur (°C)	Capacité nominale	38	Taux d'humidité résiduelle (%)	Capacité nominale	53
	Demi-charge	38		Demi-charge	53
	Quart de charge	23		Quart de charge	53
Vitesse d'essorage (tr/min)	Capacité nominale	1400	Classe d'efficacité d'essorage	A
	Demi-charge
	Quart de charge
Durée de programme (h:min)	Capacité nominale	3:59	Type	Autonome
	Demi-charge	3:00
	Quart de charge	3:00
Émissions acoustiques dans l'air en phase d'essorage (dB(A) re 1 pW)	72		Classe d'émissions acoustiques dans l'air (phase d'essorage)	A
Mode arrêt (W)	0,50		Mode veille (W)	N/A
Début du retardement (W) (le cas échéant)	4,00		Veille en réseau (W) (le cas échéant)	N/A

Durée minimale de la garantie offerte par le fournisseur (b) :

Ce produit a été conçu pour libérer des ions d'argent pendant le cycle de lavage

NON

Informations complémentaires :

Lien vers le site web du fournisseur, où se trouvent les informations du point 9 de l'Annexe II de la réglementation de la Commission (UE) 2019/2023 (1) (b):

(*) pour le programme éco 40-60.
(*) toute modification apportée à ces éléments ne doit pas influencer les objectifs du paragraphe 4 de l'Article 4 de la réglementation (UE) 2017/1369.
(*) si la base de données de produits génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.

INHALT
