Type de produit	Baffle de basses (enceinte passive)
Marque	Hartke
Modèle	HD115
Haut-parleur LF	1 x 15 pouces, cône hybride papier/aluminium
Puissance admissible	500 W RMS
Impédance nominale	8 Ohms
Haut-parleur HF	1 pouce, avec contrôle de niveau 3 positions (ON, -6 dB, OFF)
Réponse en fréquence	45 Hz - 17 kHz
Type d'enceinte	Caisson de basses ventilé (bass-reflex)
Connecteurs	2 x jack 1/4'' et 2 x Speakon (en parallèle)
Câble recommandé	Câble enceinte non blindé, calibre 12-18 AWG
Utilisation	Contrôle des hautes fréquences via interrupteur 3 positions
Sécurité	Ne pas brancher plus d'un amplificateur ; vérifier l'impédance minimale de l'ampli
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Recyclage	Ne pas jeter avec les déchets ménagers. Suivre les directives locales de collecte sélective.
Garantie	Contacter Hartke (1-800-372-6766 aux États-Unis) ou le distributeur local
Compatibilité ampli	Impédance de charge recommandée : 4 à 16 Ohms
Numéro de série	Inscrit sur la plaque arrière de l'enceinte
Pays d'origine	Non spécifié
Notice disponible	Français, Anglais, Allemand, Espagnol, Italien

FOIRE AUX QUESTIONS - HD115 Hartke

Quelle est l'impédance de l'enceinte HD115 ?

L'impédance nominale de l'enceinte HD115 est de 8 Ohms. Cela permet de la connecter en parallèle avec une autre enceinte de 8 Ohms pour obtenir une charge de 4 Ohms, sous réserve que l'amplificateur supporte cette impédance.

Puis-je connecter deux enceintes HD115 en parallèle ?

Oui, vous pouvez brancher deux enceintes HD115 en parallèle. L'impédance totale sera de 4 Ohms (8 Ohms / 2). Assurez-vous que votre amplificateur peut fonctionner avec une charge de 4 Ohms pour éviter tout dommage.

Comment régler le contrôle des hautes fréquences ?

L'enceinte dispose d'un interrupteur à 3 positions : ON (plein niveau), -6 dB (atténuation de 6 dB) et OFF (désactivation du haut-parleur haute fréquence). Ajustez selon vos préférences sonores et le style musical.

Quel type de câble utiliser pour relier l'amplificateur à l'enceinte ?

Utilisez un câble enceinte non blindé de calibre 12 à 18 AWG, avec deux conducteurs (bornes 1+ et 1-). N'utilisez jamais de câble d'instrument blindé, car cela pourrait endommager l'amplificateur.

Comment nettoyer l'enceinte HD115 ?

Nettoyez l'enceinte avec un chiffon sec et doux. N'utilisez pas de produits chimiques, de solvants ou de nettoyants abrasifs qui pourraient endommager la finition ou les haut-parleurs.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez d'abord les connexions des câbles et assurez-vous que l'amplificateur est allumé et correctement réglé. Vérifiez que l'impédance totale est compatible. Si le problème persiste, contactez le service après-vente Hartke.

Quelle est la puissance maximale supportée par l'HD115 ?

La puissance admissible est de 500 W RMS. Veillez à ne pas dépasser cette valeur pour éviter d'endommager les haut-parleurs.

Puis-je bi-amplifier l'enceinte HD115 ?

L'enceinte est conçue pour une utilisation full-range avec un seul amplificateur. Le haut-parleur HF possède son propre contrôle de niveau, mais la bi-amplification nécessiterait des modifications et n'est pas recommandée.

Où se trouve le numéro de série de l'enceinte ?

Le numéro de série est inscrit sur une plaque à l'arrière de l'enceinte. Notez-le pour toute demande de garantie ou de service après-vente.

Comment connecter l'enceinte à un amplificateur ?

Utilisez l'un des connecteurs jack 1/4'' ou Speakon à l'arrière. Branchez un câble enceinte non blindé depuis la sortie de l'amplificateur vers l'une des entrées. Tous les connecteurs sont en parallèle ; vous pouvez utiliser les autres pour relier une enceinte supplémentaire.

MODE D'EMPLOI HD115 Hartke

Si vous souhaitezmettreceproduitau rebut,ne le jetezpas avec les déchetsmenagers.IIexisteanystemédecollecte séparépourlesappareils électroniquesusagés，conformémenta la législationimposantuntraitement, une collecte et un recyclageadaptés.

Les foyers privés des 28 États membres de l'Union Européenne, de Suisse et de Norvège peuvent returner leurs produits électroniques usages gratuite dans des installations de collecte réservés, ou chez un revendeur (en cas d'achat d'un apparéil identique neuf).

Pour les pays non mentionnés ci-dessus, veuilles contacter les autorités locales pour connaître la méthode de traitement appropriée. Ce faisant, vous vous assurez que le produit que vous jetez sera traité, collecté et recyclé de la bonne façon, évitant ainsi un impact négatif sur l'environnement et la santé humaine.

Introduction

Merci d'avoir acheté un baffle de basses HyDrive HD de Hartke! Nous savons que vous n'aimez pas dire les manuels d'utilisation, mais vous venez d'acheter l'un des mêleurs systèmes de baffles de basses qui existe, et nous voulons vous en parler. Donc, avant de le brancher et de commencer à jour, nous vous sugérons de prendre un moment pour parcourir ces quelques pages.

La série HyDrive HD est la deuxième génération de baffles de basses dotés de transducteurs de graves à cônes hybrides brevetés. Les enceintes HyDrive sont dotées d'un cône extérieur en papier charge de Kevlar® incurve produit des fréquences basses chaudes, et d'un cône interieur en aluminium anodisé produit des fréquences moyennes lisses et une extension des fréquences haute. Cette nouvelle série produit d'autant plus de fréquences fondamentales, offrant un son clair avec une grande fréquence basse, permettant de former une large gamme de tonalités pour tous les styles musicaux.

Avec un entretien et un fonctionnement adaptations,Vote enceinte HyDrive fonctionnera sans souci pendant des années. Nous vous recommandons d'enregisterer voitre numero de série dans l'espace ci-dessous pour vous y reporter ulterieurement.

Nombre de série :

Date d'achat :

REMARQUE: Si vous enceinte Hartke doit être réparée, un numéro d'autorisation de retard (AR) est nécessaire. Sans ce numéro, l'appareil ne sera pas accepté. Si vous l'achetez aux États-Unis, contactez Hartke au 1-800-372-6766 pour obtenir un numéro d'autorisation de retard avant l'envoi. Veuillez conserver tous les emballages d'origine et, si possible, returnez l'appareil dans son carton et ses emballages d'origine. Si vous avez achété votre apparéil en dehors des États-Unis, contactez votre distributeur local pour en savoir plus sur la garantie.

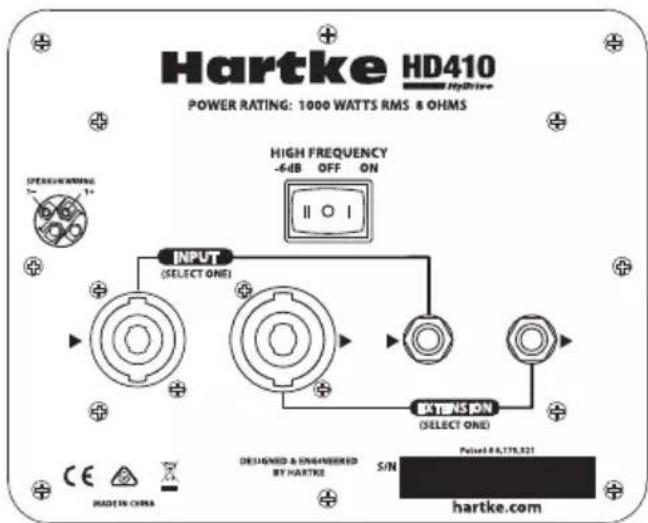

Connexion de l'enceinte HD

Les enceintes HyDrive HD disposent de deux connecteurs 1 / 4'' et deux connecteurs à baïonnanette branchés en parallèle. Chaque connecteur peut être utilisé comme entraèe depuis un amplificateur, ou comme transition avec une enceinte supplémentaire.

Lorsque yous branchez une enceinte de série HD à une autre enceinte d'extension, veillez à vérifier l'impédance recommandée par le fabricant de l'amplificateur pour éviter tout dommage.Consultez le chapitre « A propos de I'impédance » pour plus

d'informations sur la façon de connecter plusieurs enceintes ensemble.

REMARQUE: Ne raccordez jamais plus d'un amplificateur à une enceinte de série HyDrive HD. Cela endommagerait votre enceinte et annulerait la garantie.

REMARQUE: Utilisez uniquement un cable pour enceinte non blinde, d'un calibre de 12 - 18 AWG. N'utilisez pas de cable pour instrument blinde lorsque vous raccordez un amplificateur à une enceinte, ou pour raccarder une enceinte d'extension.

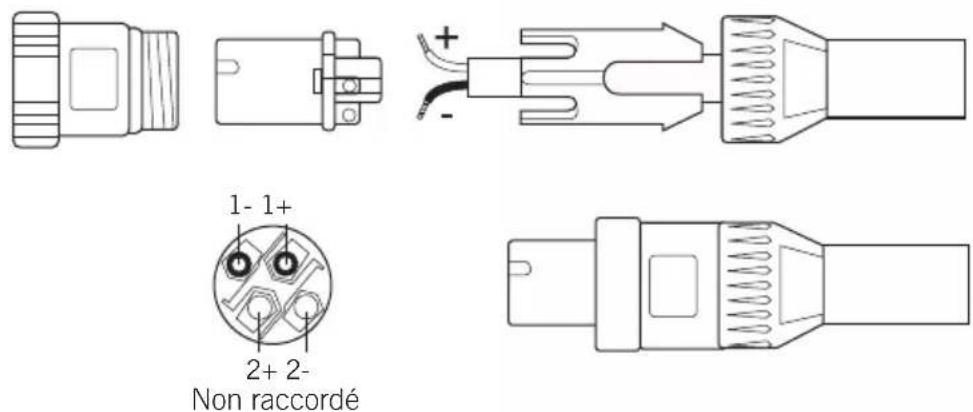

Utilisez un cable standard à 2 conducteurs, branchés aux bornes 1+ et 1- , lorsque vous raccordez un amplificateur à une enceinte HyDrive HD.

Utilisation du contrôle des fréquences hautees

L'enceinte HyDrive HD dispose d'un contrôle utilisé pour ajuster le niveau de l'ampli haute fréquences L'interrupteur compte trois positions, ON, -6 dB et OFF. Lorsque l'interrupteur est place sur OFF, l'ampli haute fréquences est complètement hors du circuit et désactivé. Le placer sur -6 dB atténue l'ampli de 6 dB. Lorsqu'il est positionné sur ON, vous obtenez le niveau complet de l'ampli de haute fréquences.

À propos de l'impédance

Pour faire simple, l'impédance est la quantité de courant qui traverse l'enceinte à une certaine tension. Elle est mesurée en Ohms () . L'impédance réelle d'une enceinte n'est pas constante entre toutes les fréquences. C'est pourquoit, pour plus de commodité, nous utilisons le terme d'« impédance nominale », laquelle se rapporte à l'impédance que présente une enceinte avec un amplificateur, à une fréquence de référence.

En général, une enceinte a un taux d'impédance de l'ordre de 4 Ω, 8 Ω, ou 16 Ω. Plus l'impédance d'une enceinte est BASSE, plus l'amplificateur connecté fournira de puissance. Par exemple, une enceinte de 4 Ω demandera plus de puissance à l'amplificateur qu'une enceinte de 8 Ω. Si vous raccordez une enceinte ayant une impédance inférieure au taux de sortie de l'amplificateur, ce dernier surchauffera et endommagera la section de sortie électrique. Il est important d'apprendre à brancher plusieurs enceintes en toute sécurité, sans endommager les enceintes ou l'amplificateur.

Voici une règle simple sur l'impédance : Lorsque deux enceintes ayant la même impédance sont branchées en parallele, l'impédance totale du système est divisée par deux, et lorsque deux enceintes ayant la même impédance sont branchées en série, l'impédance totale du système est la somme des impédances des deux enceintes.

Les prises d'entrée jacks de l'enceinte HyDrive HD de Hartke sont des connexions en parallelle. La formule pour calculer l'impédance d'un système d'enceintes en parallelle est le suivant :

1 / = 1 / 1 + 1 / 2 + 1 / 3 + 1 / n est l'impedance nominale d'une enceinte)

Si toutes les enceintes doivent la même impédance, l'impédance totale sera égale à l'impédance d'une enceinte seule, divisée par le nombre d'enceintes. Par exemple, pour deux enceintes de 4 Ω branchées en parallele, l'impédance totale est de 4 divisé par 2, soit 2 Ω. Faites attention lorsque vous branchez deux enceintes en parallele à un amplificateur. L'impédance peut rapidement chuter sous les niveaux de sécurité. Ceci s'applique particulièrement lorsque vous branchez deux enceintes en parallele à un amplificateur bridgé.

Calculs types de l'impédance d'enceintes en parallele :

$$ 1 6 \Omega + 1 6 \Omega = 8 \Omega $$

$$ 8 \Omega + 8 \Omega = 4 \Omega $$

$$ 4 \Omega + 4 \Omega = 2 \Omega $$

$$ 4 \Omega + 8 \Omega = 2, 7 \Omega $$

$$ 8 \Omega + 1 6 \Omega + 1 6 \Omega = 4 \Omega $$

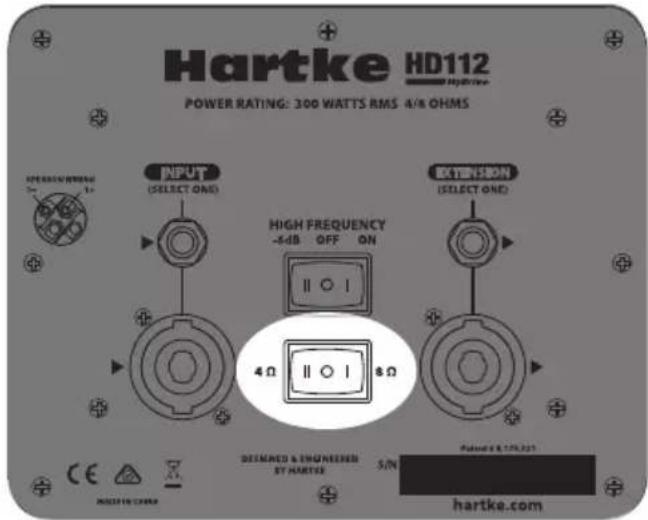

HD112 - Sélection de l'impédance

L'enceinte HyDrive HD112 dispose d'un design à double bobine mobile permettant à l'appareil de fonctionner à une impédance de 4 ou 8 ohms. L'appareil compte un selecteur d'impédance sur la plaque jack arrière.

Si vous utilisez une enceinte simple et que l'amplificateur a une impédance minimale de 4 ohms, réglez le sélecteur d'impédance de l'enceinte HD112 sur 4 ohms pour obtenir la puissance maximale de l'ampli.

Si vous utilisez deux HyDrive HD112 en parallèle pour une impédance totale de 4 ohms, ou si vous ajoutez une HyDrive HD112 à votre installation actuelle, réglez le sélecteur d'impédance sur 8 ohms.

REMARQUE: Veillez à vérifier l'impédance de sécurité minimale recommandée par le fabricant de l'amplificateur avant de régler le/selecteur d'impédance pour éviter tout dommage à l'amplificateur.

\section*{Caracteristiques techniques}

HD410

Description Baffle de basses 4 × 10

Type d'enceinte Double, caisson scelled

Impedance de l'enceinte 8 Ohms

Haut-parleurs LF 250 watt, 10" , cone hybride en papier et aluminium

Haut-parleur HF 1", haut-parleur haute fréquence

Contrôle niveau HF interrupteur 3 positions (0, -6 dB, Off)

Gestion de la puissance 1 000 Watts RMS

Réponse de fréquence 50 Hz - 17 kHz -3 dB

-10 dB Réponse

fréquence basse 30 Hz

Type d'enceinte caisson de basses ventilé

Impedance de l'enceinte 8 Ohms

Haut-parleurs LF 500 watt, 15", cône hybride en papier et aluminium

Haut-parleur HF 1", haut-parleur haute fréquence

Contrôle niveau HF interrupteur 3 positions (0, -6 dB, Off)

Gestion de la puissance 500 Watts RMS

Réponse de fréquence 45 Hz - 17 kHz -3 dB

-10 dB Réponse

fréquence basse 20 Hz

Type d'enceinte Caisson fermé

Impedance de l'enceinte 8 Ohms

Haut-parleurs LF 250 watt, 10", cône hybride en papier et aluminium

Haut-parleur HF 1", haut-parleur haute fréquence

Contrôle niveau HF interrupteur 3 positions (0, -6 dB, Off)

Gestion de la puissance 500 Watts RMS

Réponse de fréquence 50 Hz - 17 kHz -3 dB

-10 dB Réponse

fréquence basse 35Hz

Dimensions 14,5" x 24" x 15"

371 mm x 612 mm x 383 mm

Poids37,7 Ib

17,1 kg

HD112

Description Baffle de basses 1 x 12"

Type d'enceinte caisson de basses ventilé

Impédance de l'enceinte 4 ou 8 Ohms à scélectionner

Haut-parleurs LF 300 watt, 12", cône hybride en papier et aluminium

HF 1", haut-parleut haute fréquence

Contrôle niveau HF interrupteur 3 positions (0, -6 dB, Off)

Gestion de la puissance 300 Watts RMS

Réponse de fréquence 35Hz - 17 kHz -3 dB

-10 dB Réponse

fréquence basse 25Hz

Dimensions 19" x 15" x 16"

487 mm x 381 mm x 404 mm

Poids30,9 Ib

14 kg

Chez Hartke, nous améliorons en permanence nos produits; par conséquent, les caractéristiques techniques et les images sont susceptibles d'être modifiées sans préavis.
