Marque	Hartke
Modèle	HD112
Type de produit	Baffle de basses 1 x 12"
Type d'enceinte	Caisson de basses ventilé
Impédance sélectionnable	4 ou 8 Ohms
Haut-parleur grave (LF)	300 W, 12", cône hybride papier/aluminium
Haut-parleur aigu (HF)	1", haut-parleur haute fréquence
Contrôle niveau HF	Interrupteur 3 positions (0, -6 dB, Off)
Puissance admissible (RMS)	300 Watts
Réponse en fréquence (-3 dB)	35 Hz - 17 kHz
Réponse en fréquence (-10 dB)	25 Hz - 17 kHz
Connecteurs	2 x Jack 1/4" et 2 x Speakon (parallèle)
Dimensions (L x H x P)	487 x 381 x 404 mm
Poids	14 kg
Entretien et nettoyage	Essuyer avec un chiffon sec. Conserver l'emballage d'origine pour le transport.
Sécurité	Ne pas brancher plusieurs amplificateurs sur une même enceinte. Vérifier l'impédance minimale de l'amplificateur avant utilisation.
Pièces détachées et réparabilité	Contacter Hartke ou un distributeur agréé pour toute réparation. Un numéro d'autorisation de retour (AR) est nécessaire.
Garantie	Consulter le revendeur ou Hartke pour les conditions de garantie.

FOIRE AUX QUESTIONS - HD112 Hartke

Quelle est l'impédance de l'enceinte HD112 ?

L'enceinte HD112 possède un sélecteur d'impédance sur la plaque arrière permettant de choisir entre 4 Ohms (pour une utilisation seule) ou 8 Ohms (pour une utilisation en parallèle avec une seconde enceinte).

Comment brancher l'enceinte HD112 à un amplificateur ?

Utilisez un câble pour enceinte non blindé de calibre 12-18 AWG. Branchez-le sur l'une des deux prises Jack 1/4'' ou Speakon. Les connecteurs sont en parallèle : vous pouvez également relier une enceinte supplémentaire.

Puis-je utiliser un câble d'instrument blindé pour connecter l'enceinte ?

Non, utilisez uniquement un câble pour enceinte non blindé à deux conducteurs (bornes 1+ et 1-). Les câbles d'instrument blindés ne sont pas adaptés et pourraient endommager l'équipement.

Comment régler le contrôle des fréquences hautes ?

L'interrupteur à trois positions permet de sélectionner ON (niveau complet), -6 dB (atténuation de 6 dB) ou OFF (désactivation du haut-parleur haute fréquence).

Quelle est la puissance maximale supportée par l'HD112 ?

La gestion de puissance est de 300 Watts RMS. Assurez-vous que votre amplificateur ne dépasse pas cette valeur pour éviter tout dommage.

Puis-je brancher deux enceintes HD112 sur un même amplificateur ?

Oui, en utilisant les connecteurs parallèles. Réglez chaque sélecteur d'impédance sur 8 Ohms pour obtenir une impédance totale de 4 Ohms. Vérifiez que l'amplificateur supporte cette impédance.

Comment entretenir mon enceinte HD112 ?

Essuyez-la avec un chiffon sec. Conservez l'emballage d'origine pour le transport. Évitez l'exposition à l'humidité et aux températures extrêmes.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions des câbles, l'état de l'amplificateur et la position du sélecteur d'impédance. Assurez-vous que le contrôle HF n'est pas sur OFF si vous attendez des aigus.

Où puis-je trouver des pièces de rechange pour l'HD112 ?

Contactez Hartke ou un revendeur agréé. Pour toute réparation, vous aurez besoin d'un numéro d'autorisation de retour (AR) délivré par Hartke.

Quelle est la fréquence de coupure basse de l'enceinte ?

La réponse en fréquence est de 35 Hz à 17 kHz à -3 dB, et s'étend à 25 Hz à -10 dB.

MODE D'EMPLOI HD112 Hartke

Si vous souhaitezmettreceproduitau rebut,ne le jetezpas avec les déchetsmenagers.IIexisteanystemédecollecte séparépourlesappareils électroniquesusagés，conformémenta la législationimposantuntraitement, une collecte et un recyclageadaptés.

Les foyers privés des 28 États membres de l'Union Européenne, de Suisse et de Norvège peuvent returner leurs produits électroniques usages gratuite dans des installations de collecte réservés, ou chez un revendeur (en cas d'achat d'un apparéil identique neuf).

Pour les pays non mentionnés ci-dessus, veuilles contacter les autorités locales pour connaître la méthode de traitement appropriée. Ce faisant, vous vous assurez que le produit que vous jetez sera traité, collecté et recyclé de la bonne façon, évitant ainsi un impact négatif sur l'environnement et la santé humaine.

Introduction

Merci d'avoir acheté un baffle de basses HyDrive HD de Hartke! Nous savons que vous n'aimez pas dire les manuels d'utilisation, mais vous venez d'acheter l'un des mêleurs systèmes de baffles de basses qui existe, et nous voulons vous en parler. Donc, avant de le brancher et de commencer à jour, nous vous sugérons de prendre un moment pour parcourir ces quelques pages.

La série HyDrive HD est la deuxième génération de baffles de basses dotés de transducteurs de graves à cônes hybrides brevetés. Les enceintes HyDrive sont dotées d'un cône extérieur en papier charge de Kevlar® incurve produit des fréquences basses chaudes, et d'un cône interieur en aluminium anodisé produit des fréquences moyennes lisses et une extension des fréquences haute. Cette nouvelle série produit d'autant plus de fréquences fondamentales, offrant un son clair avec une grande fréquence basse, permettant de former une large gamme de tonalités pour tous les styles musicaux.

Avec un entretien et un fonctionnement adaptations,Vote enceinte HyDrive fonctionnera sans souci pendant des années. Nous vous recommandons d'enregisterer voitre numero de série dans l'espace ci-dessous pour vous y reporter ulterieurement.

Nombre de série :

Date d'achat :

REMARQUE: Si vous enceinte Hartke doit être réparée, un numéro d'autorisation de retard (AR) est nécessaire. Sans ce numéro, l'appareil ne sera pas accepté. Si vous l'achetez aux États-Unis, contactez Hartke au 1-800-372-6766 pour obtenir un numéro d'autorisation de retard avant l'envoi. Veuillez conserver tous les emballages d'origine et, si possible, returnez l'appareil dans son carton et ses emballages d'origine. Si vous avez achété votre apparéil en dehors des États-Unis, contactez votre distributeur local pour en savoir plus sur la garantie.

Connexion de l'enceinte HD

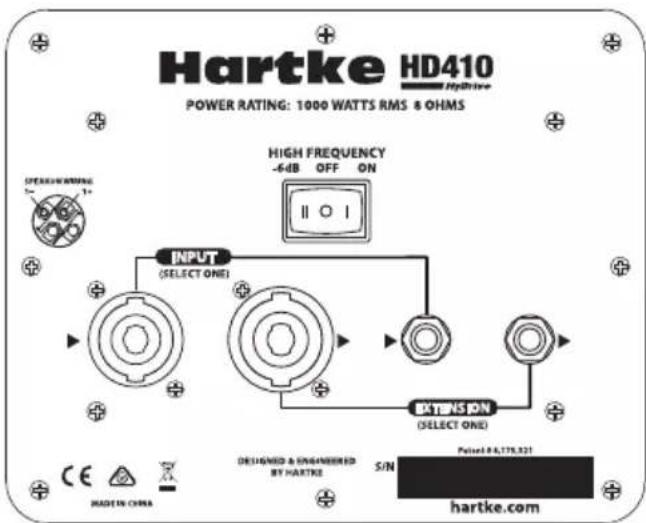

Les enceintes HyDrive HD disposent de deux connecteurs 1 / 4'' et deux connecteurs à baïonnanette branchés en parallèle. Chaque connecteur peut être utilisé comme entraîée depuis un amplificateur, ou comme transition avec une enceinte supplémentaire.

Lorsque yous branchez une enceinte de série HD à une autre enceinte d'extension, veillez à vérifier l'impédance recommandée par le fabricant de l'amplificateur pour éviter tout dommage.Consultez le chapitre « A propos de I'impédance » pour plus

d'informations sur la façon de connecter plusieurs enceintes ensemble.

REMARQUE: Ne raccordez jamais plus d'un amplificateur à une enceinte de série HyDrive HD. Cela endommagerait votre enceinte et annulerait la garantie.

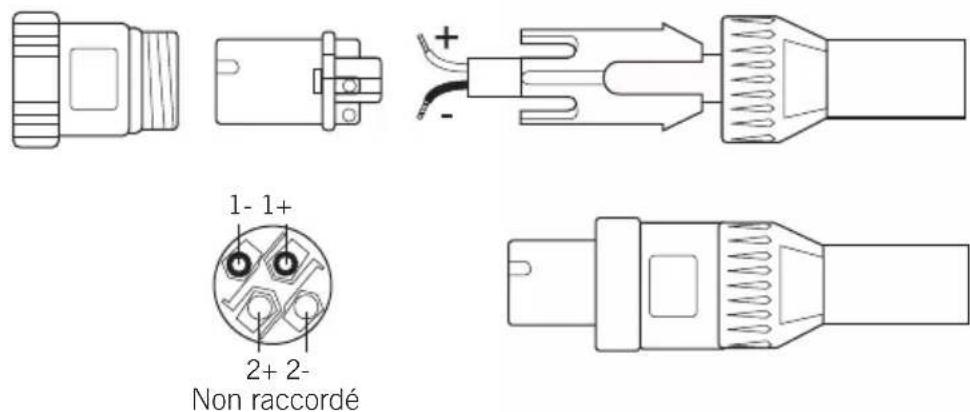

REMARQUE: Utilisez uniquement un cable pour enceinte non blinde, d'un calibre de 12 - 18 AWG. N'utilisez pas de cable pour instrument blinde lorsque vous raccordez un amplificateur à une enceinte, ou pour raccarder une enceinte d'extension.

Utilisez un cable standard à 2 conducteurs, branchés aux bornes 1+ et 1- , lorsque vous raccordez un amplificateur à une enceinte HyDrive HD.

Utilisation du contrôle des fréquences haute

L'enceinte HyDrive HD dispose d'un contrôle utilisé pour ajuster le niveau de l'ampli haute fréquences L'interrupteur compte trois positions, ON, -6 dB et OFF. Lorsque l'interrupteur est place sur OFF, l'ampli haute fréquences est complètement hors du circuit et désactivé. Le placer sur -6 dB atténue l'ampli de 6 dB. Lorsqu'il est positionné sur ON, vous obtenez le niveau complet de l'ampli de haute fréquences.

À propos de l'impédance

Pour faire simple, l'impédance est la quantité de courant qui traverse l'enceinte à une certaine tension. Elle est mesurée en Ohms () . L'impédance réelle d'une enceinte n'est pas constante entre toutes les fréquences. C'est pourquoit, pour plus de commodité, nous utilisons le terme d'« impédance nominale », laquelle se rapporte à l'impédance que présente une enceinte avec un amplificateur, à une fréquence de référence.

En général, une enceinte a un taux d'impédance de l'ordre de 4 Ω, 8 Ω, ou 16 Ω. Plus l'impédance d'une enceinte est BASSE, plus l'amplificateur connecté fournira de puissance. Par exemple, une enceinte de 4 Ω demandera plus de puissance à l'amplificateur qu'une enceinte de 8 Ω. Si vous raccordez une enceinte ayant une impédance inférieure au taux de sortie de l'amplificateur, ce dernier surchauffera et endommagera la section de sortie électrique. Il est important d'apprendre à brancher plusieurs enceintes en toute sécurité, sans endommager les enceintes ou l'amplificateur.

Voici une règle simple sur l'impédance : Lorsque deux enceintes ayant la même impédance sont branchées en parallele, l'impédance totale du système est divisée par deux, et lorsque deux enceintes ayant la même impédance sont branchées en série, l'impédance totale du système est la somme des impédances des deux enceintes.

Les prises d'entrée jacks de l'enceinte HyDrive HD de Hartke sont des connexions en parallelle. La formule pour calculer l'impédance d'un système d'enceintes en parallelle est le suivant :

1/Rt = 1/R1 + 1/R2 + 1/R3 + ... 1/Rn est l'impédance nominale d'une enceinte)

Si toutes les enceintes doivent la même impédance, l'impédance totale sera égale à l'impédance d'une enceinte seule, divisée par le nombre d'enceintes. Par exemple, pour deux enceintes de 4 Ω branchées en parallele, l'impédance totale est de 4 divisé par 2, soit 2 Ω. Faites attention lorsque vous branchez deux enceintes en parallele à un amplificateur. L'impédance peut rapidement chuter sous les niveaux de sécurité. Ceci s'applique particulièrement lorsque vous branchez deux enceintes en parallele à un amplificateur bridgé.

Calculs types de l'impédance d'enceintes en parallele :

$$ 1 6 \Omega + 1 6 \Omega = 8 \Omega $$

$$ 8 \Omega + 8 \Omega = 4 \Omega $$

$$ 4 \Omega + 4 \Omega = 2 \Omega $$

$$ 4 \Omega + 8 \Omega = 2, 7 \Omega $$

$$ 8 \Omega + 1 6 \Omega + 1 6 \Omega = 4 \Omega $$

HD112 - Sélection de l'impédance

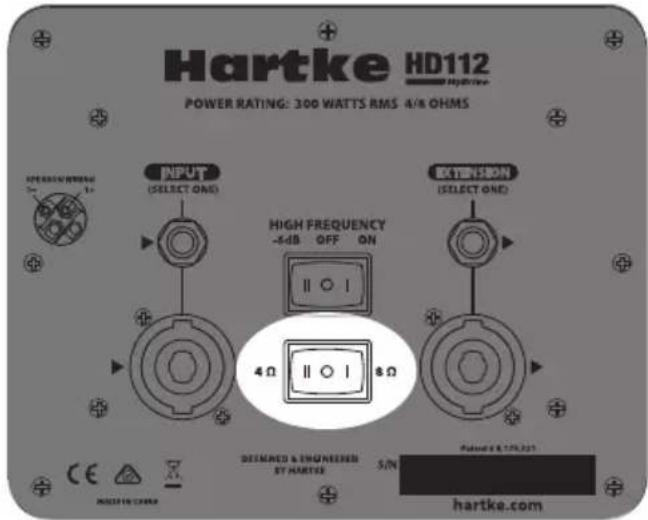

L'enceinte HyDrive HD112 dispose d'un design à double bobine mobile permettant à l'appareil de fonctionner à une impédance de 4 ou 8 ohms. L'appareil compte un selecteur d'impédance sur la plaque jack arrière.

Si vous utilisez une enceinte simple et que l'amplificateur a une impédance minimale de 4 ohms, réglez le sélecteur d'impédance de l'enceinte HD112 sur 4 ohms pour obtenir la puissance maximale de l'ampli.

Si vous utilisez deux HyDrive HD112 en parallèle pour une impédance totale de 4 ohms, ou si vous ajoutez une HyDrive HD112 à votre installation actuelle, réglez le sélecteur d'impédance sur 8 ohms.

REMARQUE: Veillez à vérifier l'impédance de sécurité minimale recommandée par le fabricant de l'amplificateur avant de régler le/selecteur d'impédance pour éviter tout dommage à l'amplificateur.

\section*{Caracteristiques techniques}

HD410

Description Baffle de basses 4 × 10

Type d'enceinte Double, caisson scelled

Impedance de l'enceinte 8 Ohms

Haut-parleurs LF 250 watt, 10" , cone hybride en papier et aluminium

Haut-parleur HF 1", haut-parleur haute fréquence

Contrôle niveau HF interrupteur 3 positions (0, -6 dB, Off)

Gestion de la puissance 1 000 Watts RMS

Réponse de fréquence 50 Hz - 17 kHz -3 dB

-10 dB Réponse

fréquence basse 30 Hz

Type d'enceinte caisson de basses ventilé

Impedance de l'enceinte 8 Ohms

Haut-parleurs LF 500 watt, 15", cône hybride en papier et aluminium

Haut-parleur HF 1", haut-parleur haute fréquence

Contrôle niveau HF interrupteur 3 positions (0, -6 dB, Off)

Gestion de la puissance 500 Watts RMS

Réponse de fréquence 45 Hz - 17 kHz -3 dB

-10 dB Réponse

fréquence basse 20 Hz

Type d'enceinte Caisson fermé

Impedance de l'enceinte 8 Ohms

Haut-parleurs LF 250 watt, 10", cône hybride en papier et aluminium

Haut-parleur HF 1", haut-parleur haute fréquence

Contrôle niveau HF interrupteur 3 positions (0, -6 dB, Off)

Gestion de la puissance 500 Watts RMS

Réponse de fréquence 50 Hz - 17 kHz -3 dB

-10 dB Réponse

fréquence basse 35Hz

Dimensions 14,5" x 24" x 15"

371 mm x 612 mm x 383 mm

Poids37,7 Ib

17,1 kg

HD112

Description Baffle de basses 1 x 12"

Type d'enceinte caisson de basses ventilé

Impédance de l'enceinte 4 ou 8 Ohms à scélectionner

Haut-parleurs LF 300 watt, 12", cône hybride en papier et aluminium

HF 1", haut-parleut haute fréquence

Contrôle niveau HF interrupteur 3 positions (0, -6 dB, Off)

Gestion de la puissance 300 Watts RMS

Réponse de fréquence 35Hz - 17 kHz -3 dB

-10 dB Réponse

fréquence basse 25Hz

Dimensions 19" x 15" x 16"

487 mm x 381 mm x 404 mm

Poids30,9 Ib

14 kg

Chez Hartke, nous améliorons en permanence nos produits; par conséquent, les caractéristiques techniques et les images sont susceptibles d'être modifiées sans préavis.
