BEDIENUNGSANLEITUNG HD112 Hartke

Entsorgen Sie theses Produktitte nicht im normalen Hausmull. Nutzen Sieitte die in Ihrer Region bestehenden Entsorgungsmoglichkeiten (Sammelsystem) fur Elektronikprodukte. Mit einer fachgerechten Entsorgung ermögen Sie ordnungsgemäß Handhabung, Aufbereitung und Wiederverwendung gemäß den gesetzlichen Bestimmungen.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können gebrauchte elektronische Geräte kostenlos in den darauf vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines anderen Neugeräts) abgeben.

In allen anderen als den genannten Ländern wenden Sie sich zwecks ordnungsgemäß Entsorgungitte an die fur Ihren Wohnort zustandige Behorde. So stellen Sie safer, dass das von Ihnen entsorgte Produkt ordnungsgemäß gehandhabt, aufgearbeitet oder recyclelt wird, und leisten einen wichtigen Beitrag zum Schutz von Umwelt und Gesundheit.

Einführung

Vielen Dank für ihren Kauf einer HyDrive HD Bass-Abdeckung von Hartke! Wir wissen, dass Sie nichtigeria Benutzerhandbucher lesen, aber Sie haben gereade eines der edelsten Bass-Lautsprechersysteme gekauft und wir mochten Ihnen etwas darüber erzahlen. Bevor Sie nun einstecken und loslegen, mochten wir Ihnen vorschlagen, sich eine Minute Zeit zunehmen, um diese Seiten durchzugehen.

Die HyDrive HD-Serie ist die zweite Generation an Bass-Lautsprecherabdeckungen, die über den patentierten HyDrive Hybrid-Basswandler in Kegelform verfügbar. HyDrive Lautsprecher werden unter Verwendung eines äußerten gebogenen Kevlar®-beladenen Papierkegels hergestellt, der warme Niederfrequenzen produziert, sowie einem inneren eloxierten Aluminiumkegel, der feine Mittel- und Highend-Erweiterungen produziert. Diese neue Serie sorgt für noch mehr Grundfrequency und dadurch für einen klaren Sound mit großem Low-End. Durch sie konnen Sie eine breite Palette an Tönen für jeder Musikstil formen.

Mit ordentlicher Füssige und Handhabung wird ihre HyDrive-Box störungsfrei für die Jahre funktionieren. Wir empfehlen Ohnen, ihre Seriennummer in das dazu vorgesehene Feld weiter unter einzutragen – für den Fall, dass Sie diese später einmal benötigen.

Seriennummer:

Kaufdatum: HINWEIS: Sollte ihre Hartke Box jemals Service benötigen, ist eine Umtauschberechtigungsummer (Return Authorization, RA) erforderlich. Ohne diese Nummer müssen wir das eingeschiedte Gerät leider zusückweisen. Wenn Ihr Gerät in den USA gekauft wurde, rufen Sieitte Hartke unter 1-800-372-6766 an, um eine Umtauschberechtigungsummer zu beantragen, bevor Sie das Gerät versenden.itte verwenden Sie zum Einschicken möglichst das Original-Verpackungsmaterial und den Originalkarton. Wenn Sie Ihr Produkt außerhalb der USA erworbten haben, setzen Sie sich bezüglich der Garantiebedingungen und -leistungenitte mit Ihrem lokalen Vertrieb in Verbindung.

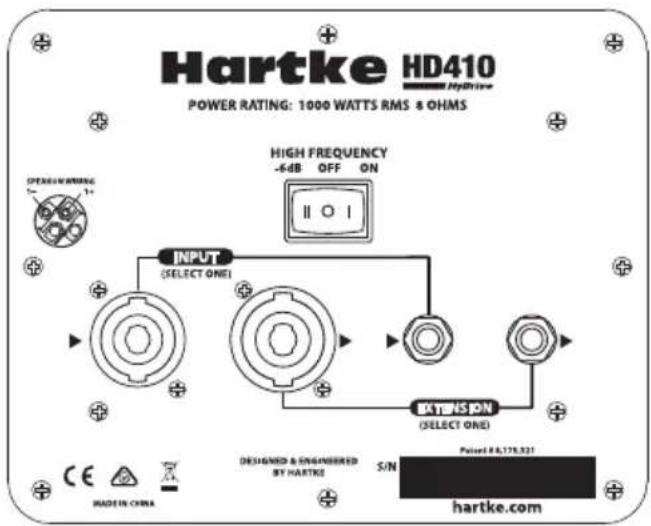

Verbinden der HD-Box

Die HyDrive HD-Boxen verfügen über zwei 0,64 cm und zwei Twist-and-Lock-Anschlüsse, die parallel verkabelt sind. Jeder Anschluss kann als ein Eingang eines Verstärkers oder als eine Durchleitung zu einer zusätzlichen Laufsprecherbox genutzt werden.

Wenn Sie eine Box aus der HD-Serie mit einer anderen Erweiterungsbox verbinden, überprüfen Sie die vom Hersteller empfohlene Impedanz für den Veränderer, um jegliche Beschädigung zu vermeiden. Lesen Sie den Abschnitt „Über Impedanz" für mehr Informationen zur Verbindung mit mehreren Laufsprechern.

HINWEIS: Verbinden Sie niemals mehr als einen Veränder mit einem Gehäuse der HyDrive HD-Serie. Dies wird die Laatsprecherbox beschädigen und die Garantie erlischt.

HINWEIS: Nutzen Sie nur ungeschirmte Laufsprecherkabel mit einer Dicke von 12 - 18 AWG. Nutzen Sie keine geschirmten Kabel, wenn Sie einen Verträger mit einer Laufsprecherbox verbinden oder wenn Sie eine Erweiterungsbos entschreiben.

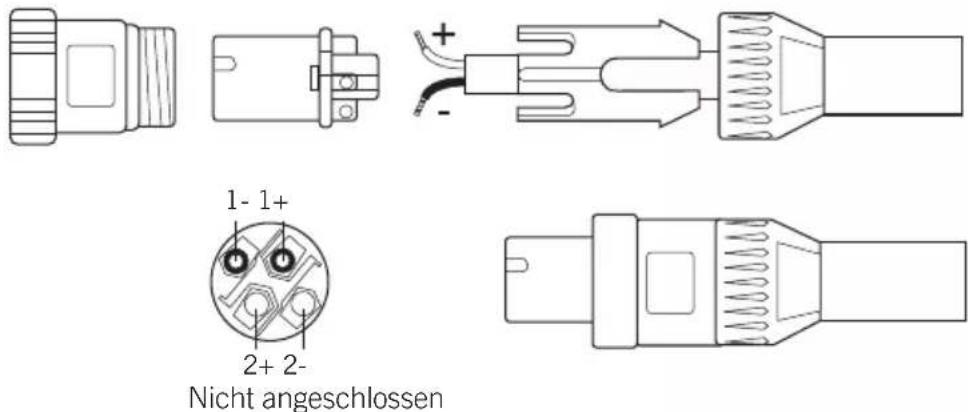

Verwenden Sie ein standardmäßiges zweiadriges Kabel, verdrahtet mit Anschlüssen 1+ und 1-, wenn Sie einen Verträger mit einer HyDrive HD-Box verbinden.

Mithilfe der Hochfrequenz-Niveauregulierung

Die HyDrive HD-Box verfügbar über eine Steuerung, um das Level des Hochfrequenztreibers einzustellen. Der Schalter verfügbar über drei Positionen, ON, -6dB und OFF. Wenn der Schalter auf OFF stehen, ist der Hochfrequenztreiber vollkommen vom Kreislauf abgeschritten und aus. Wenn der Schalter auf -6dB eingestellt ist, wird der Treiber auf 6dB gedämpft. Wenn er auf ON stehen, besteht dem Level des Hochfrequenztreibers.

Uber die Impedanz

Grundsätzlich ist Impedanz die Menge an Strom, die bei einer bestimmen Spannung durch einen Laufsprecher flieBt. Sie wird in Ohm (Ω) gemessen. Die tatsächliche Impedanz eines Laufsprechers ist nicht auf allen Frenzen konstant. Daher verwenden wir der Einfachheit halber den Begriff „Nennimpedanz“, der sich auf die Impedanz bezieht, die ein Laufsprecher einem Veränder ber einer Referenzfrequenz bietet.

Ein Laufsprecher hat normalerweise eine Impedanzleistung von 4 , 8 , oder 16 . Im Allgemeinen gilt, je geringer die Impedanz eines Laufsprechers,esto mehr Leistung wird durch den verbundenen Verstärken entwickelt. Zum Beispiel wird ein 4 Laufsprecher mehr Leistung aus Ihr Verm Verstärke zuieren als ein 8 Laufsprecher. Wenn Sie einen Laufsprecher mit einer Impedanz verbinden, die geringer als die Ausgangsleistung des Verstärken ist, kann der Verstärke überhitzen und den Ausgangsleistungsabschnitt beschädigen. Es ist wichtig zu wiesen, wie man mehrere Laufsprecherboxen sichereinander verbindet, ohne die Laufsprecher oder den Verstärke zu beschädigen.

Hier gibt es eine einfache Regel zur Impedanz: Wenn zwei Laufsprecher mit der gleichen Impedanz parallel miteinander verdrahtet sind, wird die Gesamtimpedanz des Systems halbiert, und wenn zwei Laufsprecher mit der gleichen Impedanz in Serie verbunden werden, beträgt die Gesamtimpedanz die Summe der individuellen Impedanz der Laufsprecher.

Die Eingangsbuchsen der Hartke HyDrive HD-Lautsprecherboxen sind Parallelverbindungen. Die Formel, um die Gesamtimpedanz eines parallelen Lautsprechersystems zu berechnen, lautet:

$$ 1 / R t = 1 / R 1 + 1 / R 2 + 1 / R 3 + \dots 1 / R n $$

(Rist die Nennimpedanz einer Lautsprecherbox)

Wenn alle Laufsprecher die gleiche Impedanz besitzen, wird die Gesamtimpedanz gleich sein mit der Impedanz eines einzelnen Laufsprechers, geteilt durch die Gesamtanzahl der Laufsprecher. Wenn Sie zum Beispiel zwei 4 Laufsprecher parallel verbunden haben, beträgt die Gesamtimpedanz 4 geteilt durch 2, oder 2 . Sie sollenn vorsichtig sein, wenn Sie die Laufsprecher parallel an einen Veränderer anschlieben. Die Impedanz kann schnell unter das sichere Level fallen. Das istalandersdann gultig,when Sie Laufsprecher parallel an einen Brückenveränderer anschlieben.

Typische Berechnungen für parallele Lautsprecher-Impedanz:

$$ 1 6 \Omega + 1 6 \Omega = 8 \Omega $$

$$ 8 \Omega + 8 \Omega = 4 \Omega $$

$$ 4 \Omega + 4 \Omega = 2 \Omega $$

$$ 4 \Omega + 8 \Omega = 2, 7 \Omega $$

$$ 8 \Omega + 1 6 \Omega + 1 6 \Omega = 4 \Omega $$

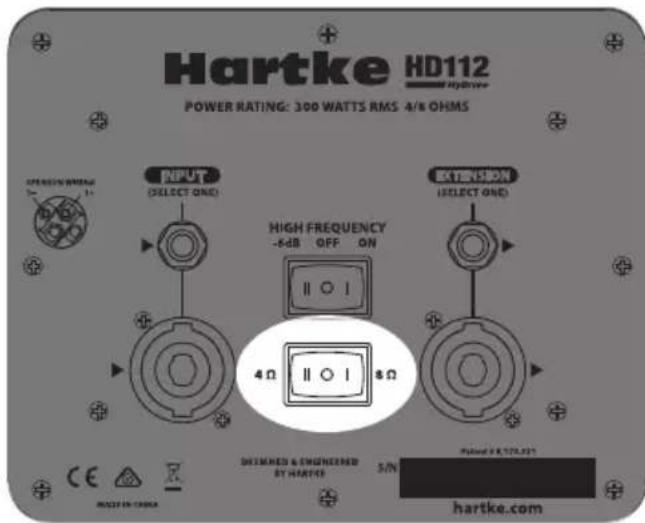

HD112 - Impedanzauswahl

Der HyDrive HD112 verfügbar über ein innovatives duales Schwingspulendesign, das es der Box erhögt, bei entweder 4 oder 8 Ohm zu Funktionieren. Die Box hat einen Wahlschalter für die Impedanz auf der hinteren Buchsenplatte.

Wenn Sie eine einfache Lautsprecherbox verwenden und der Veränder eine Mindestimpedanz von 4 Ohm hat, stellen Sie den Wahlschalter für die Impedanz des HyDrive HD112 auf 4 Ohm, um die Maximalleistung des Veränderers zu erreichen.

Wenn Sie zwei HyDrive HD112
zusammen parallel benutzen: Für eine Gesamtimpedanz von 4 Ohm, oder wenn Sie einen HyDrive HD112 zu ihrer aktuellen Anlage hinzufugen, stellen Sie den Wahlschalter für die Impedanz auf 8 Ohm. HINWEIS:itte überprüfen Sie die vom Hersteller empfohlene minimale

Sicherheits-Impedanzleistung für ihren Veränder, bevor Sie den Wahlschalter der Impedanz einstehen, um jegliche Beschädigung an ihrem Veränder zu vermeiden.

Technische Daten

HD410

Beschreibung 4 x 25,4 cm Bass-Lautsprecherbox

Box-Typ Zwei Kammern, versiegelte Abdeckung

Box Impedanz 8 Ohm

LF-Treiber 250 Watt, 25,4 cm, Kegel aus Papier und Aluminiumgemisch

HF-Treiber 2,54 cm Hochfrequenztreiber

HF-Niveauregulierung 3-Positionen-Schalter (0,-6dB, Off)

Belastbarkeit 1000 Watt RMS

Frequenzgang 50 Hz - 17 kHz -3 dB

-10 dB LF-Gang 30 Hz

Abmessungen 618 mm x 618 mm x 381 mm

Gewicht 70,5 Ib

32 kg

HD115

Beschreibung 1 x 38 cm Bass Lautsprecherbox

Boxtyp Beluftete Bassabdeckung

Bassimpedanz 8 Ohm

LF-Treiber 500 Watt, 38 cm, Kegel aus Papier- und Aluminiumgemisch

HF-Treiber 2,54 cm Hochfrequenztreiber

HF-Niveauregulierung 3-Positionen-Schalter (0,-6 dB, Off)

Belastbarkeit 500 Watt RMS

Frequenzgang 45 Hz - 17 kHz - 3 dB

-10 dB LF-Gang 20 Hz

Abmessungen 618 mm x 618 mm x 381 mm

Gewicht 61,7 lb

28 kg

Technische Daten

HD210

Beschreibung 2 x 25,4 cm Bass-Lautsprecherbox

Boxtyp VerschweBte Abdeckung

Boximpedanz 8 Ohm

LF-Treiber 250 Watt, 25,4 cm, Kegel aus

Papier- und Aluminiumgemisch

HF-Treiber 2,54 cm Hochfrequenztreiber

HF-Niveauregulierung 3-Positionen-Schalter (0,-6 dB, Off)

Belastbarkeit 500 Watt RMS

Frequenzgang 50 Hz - 17 kHz - 3 dB

-10 dB LF-Gang 35 Hz

Abmessungen 371 mm x 612 mm x 383 mm

Gewicht37,7lb

17,1 kg

HD112

Beschreibung 1 x 30,5 cm Bass-Lautsprecherbox

Boxtyp Beluftete Bassabdeckung

Boximpedanz 4 oder 8 Ohm wahlbar

LF-Treiber 300 Watt, 30,5, Kegel aus Papier- und Aluminiumgemisch

HF-Treiber 2,54 cm Hochfrequenztreiber

HF-Niveauregulierung 3-Positionen-Schalter (0,-6dB, Off)

Belastbarkeit 300 Watt RMS

Frequenzgang 35 Hz - 17 kHz - 3 dB

-10 dB LF-Gang 25 Hz

Abmessungen 487 mm x 381 mm x 404 mm

Gewicht30,9lb

14 kg

Bei Hartke arbeiten wir kontinuierlich an der Verbesserung unserer Produkte, weshalb technische Daten und Design unangekündigt Änderungen unterliegen können.
