MANUAL DE USUARIO HD112 Hartke

Si deseña desecha este producto, no lo mezcle con los residuos domesticos de tipo general. Existe un sistemas de recogida por分开ar para los Productos electrónicos, de conformidad con la legislación que require un tratimiento, recuperación y reciclaje adecuados.

Los domicilioos particulares de los 28 Estados miembro de la UE, de Suiza y de Noruega peuvent devolver sus produits electronicos usados sin cargo uno en instalaciones de recogida designadas o a un vendedor (en caso de que usted comprara uno nuevo similar).

Para los País no mentionados arriba, por favor,pongase en contacto con sus autoridades locales para informarse sobre un método de eliminación correcto. Haciendolo asi, tendrá la seguridad de que su producto desechado se somete al tratimiento, recuperación y reciclaje necessarios y, de esta manière, evitará efectos potencialmente negativos en el entorno y la salute humana.

Introduccion

Muchas gratias por comprar un amplificador Hydrive HD! Sabemos que no le gusta leer manuales del propietario, perousted acaba de adquirir uno de los meyes sistemas de amplificacion del mercado, y queremos haberle de el. Por lo tanto, antes de que lo enchufe y empiece a tocar, nos gustaria sugerirle que dedicara uno momentos a explorar estas paginas.

La série HD de HyDrive es lasegunda generación de amplificadores que contienen transductores patentados de Hartke, para bajos y de cono híbrido. Los amplificadores HyDrive se construyen con un cono externo de papel curvo con carga de fibra Kevlar®, elrial produce bajas Frequencias calidas,y un cono interno de aluminio anodizzato que produce tonos medios suaves y ampliación de tonos altos.Esta nuevo série reproduce incluso más que la Frequencia bárica y proportora un sonido limpio con un gran tono bajo, locular le permite esculpir una amplia gama de tonos paraequalquier estilo musical.

Con un cuidado y mantenimiento adecuados, el amplificador HyDrive funciona ará sin problemas durante muchos años. Le recomendamos que anote su número de série en el空間 que se ofrece a continuación para futuras referencias.

Numero de série:

Fecha de compra:

NOTA: si el amplificador Hartke requiriera reparacion, deben Obtener un numero de autorizacion de devolucion (Return Authorization, RA). Sin este numero, su unidad no sera aceptada. Si la adquirio en los Estados Unidos, por favor, llama a Hartke al numero 1-800-372-6766 para solicitar el numero de autorizacion de devolucion antes del envio. Por favor, conserve los materiales del embalaje original y, si es possible, devuelva la unidad en su caja de carton y materiales del embalaje original. Si la adquirio fuera de los Estados Unidos, por favor,pongase en contacto con su distribuidor local para Obtener informacion sobre la garantia.

Conectar el amplificador HD

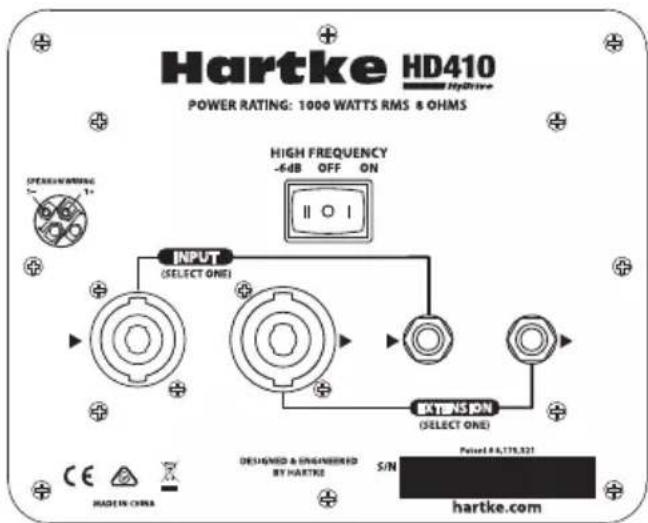

Los amplificadores HyDrive HD cuentan con dos connectores de 1/4" y dos connectores con enclavimiento (twist-lock) cableados en paralelo. Cada conductor se可以选择 usar como entrada desde un amplificador o como conductor de bajo a una caja de altoz adicional.

Al conectar una caja Serie HD a.
otra caja de ampliacion, aseguresedecomprobar la impedancia
recomendada por el fabricante
para el amplificador, a fin de evitardaños.Lea la seccion «Acerca de la

impedancia» para más información sobre la conexión de variedes altavoces.

NOTA: nunca conecte más de un amplificador a un amplificador HyDrive Serie HD. Este dañará el amplificador y anulará la garantía.

NOTA: utilise solamente cables no blindados para altavoz, con un calibre de 12 a 18 AWG. No utilise cables blindados para instrumentos al conectar un amplificador a un altavoz o al conectar un extensor.

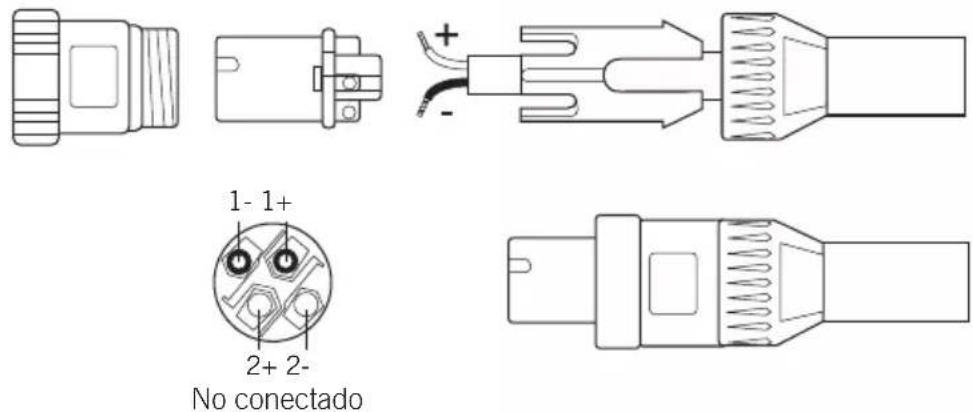

Utilice un cable estandar de dos conductores, connectao a las clavijas 1 + y 1-, al conectar un amplificador a una caja HyDrive HD.

como usar el control de nivel de alta Frequencia

El amplificador HyDrive HD cuenta con un control que se usa para ajustar el nivel del excitador de alta fecuencia. El interruptor tiene tres posiciones: «ON», «-6dB» y «OFF». Cuando el interruptor se coloca en posicion de apagado «OFF», el excitador de alta fecuencia se encuesta totalmente fuera de circuito y apagado. Cuando el interruptor se coloca en posicion «-6dB», el excitador se atena en 6 dB. Cuando se coloca en posicion de encendido «ON», obtiene el nivel Completely del excitator de alta fecuencia.

Acerca de la impedancia

Básicamente, la impedancia es lacantad de corriente que fluye a trovés de un altovoz a un voltaje determinado. Se mide en Ohmios (Ω). La impedancia real de un altovoz no es constante a lo largo de todas las Frequencias. Deforma que, por conveniensia, usamos el terme «impedancia nominal», que se refiere a la impedancia que un altovoz presenta a un amplificador a una Frequencia de referencia.

Normalmente, un altovoz tiene una impedancia nominal de 4 , 8 o 16 . Por lo general, cuando menor es la impedancia de un altovoz, mayor es la potencia desarrollada por el amplificador conectado. Por exemple, un altovoz de 4 extrae más potencia de un amplificador que un altovoz de 8 . Si connecta un altovoz con una impedancia más baja que la capacité nominal de salute del amplificador, el amplificador se pueda recalarntar y darar la seccion de salute de potencia. Es importante tener a connectarmultiple amplificadores de forma segura sin darar los altovoces o el amplificador de esta forma.

Heaquina regla simple de impedancia: Cuando dos altavoces con la misma impedancia se conectan en paralelo, la impedancia total delsystema se divid a la mitad, y cuando los dos altavoces con la mesma impedancia se conectan en series, la impedancia total es lasuma de la impedancia individual de los altavoces.

Los conectores de entrada del amplificador Hartke HyDrive HD son conexiones en paralelo. La formula para calcular la impedancia total de un sistema de altavoces en paralelo es:

$$ 1 / \mathrm {R t} = 1 / \mathrm {R} 1 + 1 / \mathrm {R} 2 + 1 / \mathrm {R} 3 + \dots 1 / \mathrm {R n} $$

(R es la impedancia nominal de una caja de altovoz)

Si todos los altavoces tienen la misma impedancia, la impedancia total sera igual a la impedancia de un solo altovoz dividida entre el número total de altavoces. Por exemple, si tiene dos altavoces de 4 connectados en paralelo, la impedancia total es de 4 dividido entre 2, o 2 . Debe tener cuidado al conectar altavoces en paralelo a un amplificador. La impedancia puede caer rápidamente por debajo de niveles seguros. Este es particularmente cierto al conectar altavoces en paralelo a un amplificador con puente.

Calculos típicos de impedancia de altavoces en paralelo:

$$ 1 6 \Omega + 1 6 \Omega = 8 \Omega $$

$$ 8 \Omega + 8 \Omega = 4 \Omega $$

$$ 4 \Omega + 4 \Omega = 2 \Omega $$

$$ 4 \Omega + 8 \Omega = 2, 7 \Omega $$

$$ 8 \Omega + 1 6 \Omega + 1 6 \Omega = 4 \Omega $$

HD112: SeLECTION de impedancia

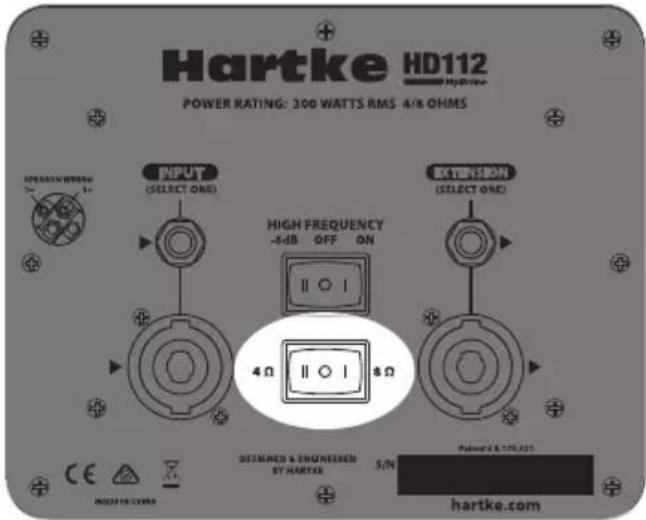

La unidad HyDrive HD112 cuenta con un Diseño innovador de doble bobina movable que permite que la caja funciona con una impedancia de 4 u 8 ohmios. El amplificador tiene un interruptor selector de impedancia en la placac de connexion trasera.

Si usa una sola caja de-altavoz y el amplificadoriene una impedancia minima de 4 ohmios,coloque el interruptor selector de impedancia de la unidad HyDrive HD112 en 4 ohmios para Obtener la maxima potencia del amplificador.

Si usa dos unidades HyDrive HD112 en paralelo para una impedancia total de 4 ohmios o si-agrega unaunidad HyDrive HD112 a su torre actual, colocque el interruptor selector de impedancia en 8 ohmios.

NOTA: asegürese de probar la impedancia nominal minima recomendada por el fabricante de su amplificador antes de colocar el interruptor selector de impedancia, a fin de evaporar daños al amplificador.

Especillasiones

HD410

Descripción Caja de altavoz de bajos de 4 x 10"

Tipo de caja Caja sellada de dos camaras

Impedancia de la caja 8 ohmios

Excitadores de BF Cono hibrido de papel y aluminio, de 250 varios, 10"

Excitador de AF Excitador de alta Frequencia de 1"

Control de nivel de AF Interruptor de 3 posiciones (0, -6dB, Apagado)

Manejo de la potencia 100 varios RMS

Respuesta de Frequencia 50 Hz a 17kHz -3dB

Respuesta de BF -10dB 30 Hz

Dimensiones 24" x 24" x 15"

618 mm x 618 mm x 381 mm

Peso70,5lb

32 kg

HD115

Descripción Caja de altavoz de bajos de 1 x 15"

Tipo de caja Caja de bajos ventilada

Impedancia de la caja 8 ohmios

Excitadores de BF Cono hibrido de papel y aluminio, de 500 varios, 15"

Excitador de AF Excitador de alta Frequencia de 1"

Control de nivel de AF Interruptor de 3 posiciones (0, -6dB, Apagado)

Manejo de la potencia 500 varios RMS

Respuesta de Frequencia 45Hz a 17kHz -3dB

Respuesta de BF -10dB 20Hz

Dimensiones 24" x 24" x 15"

618 mm x 618 mm x 381 mm

Peso61,7lb

28kg

Especillasiones

HD210

Descripción Amplificador de bajos de 2 x 10"

TipodestructuraCaja sellada

Impedancia del amplificador 8 ohmios

Excitadores de BF Cono hibrido de papel y aluminio, de 250 varios, 10"

Excitador de AF Excitador de alta Frequencia de 1"

Control de nivel de AF Interruptor de 3 posiciones (0, -6dB, Apagado)

Manejo de la potencia 500 varios RMS

Respuesta de Frequencia 50 Hz a 17kHz -3dB

Respuesta de BF-10dB 35Hz

Dimensiones 14,5" x 24" x 15"

371 mm x 612 mm x 383 mm

Peso37,7lb

17,1kg

HD112

Descripción Amplificador de bajos de 1 x 12"

Tipo deestructura Caja de bajos ventilada

Impedancia del amplificador 4 u 8 ohmios, seleccionable

Excitadores de BF Cono híbrido de papel y aluminio, de 300 varios, 12"

Excitador de AF Excitador de alta Frequencia de 1"

Control de nivel de AF Interruptor de 3 posiciones (0, -6dB, Apagado)

Manejo de la potencia 300 varios RMS

Respuesta de Frequencia 35Hz a 17kHz -3dB

Respuesta de BF-10dB 25Hz

Dimensiones 19" x 15" x 16"

487 mm x 381 mm x 404 mm

Peso30,9lb

14kg

En Hartke estamos continuamente mejorando nuestros productos; por lo tanto, las specifications e imagenes estar susujetas a Cambios sin previo avis.
