HD115 - Amplificatore per chitarra Hartke - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cestello bassi (cassa passiva)
Marca	Hartke
Modello	HD115
Altoparlante LF	1 x 15 pollici, cono ibrido carta/alluminio
Potenza nominale	500 W RMS
Impedenza nominale	8 Ohm
Altoparlante HF	1 pollice, con controllo di livello a 3 posizioni (ON, -6 dB, OFF)
Risposta in frequenza	45 Hz - 17 kHz
Tipo di cassa	Cassa bassi ventilata (bass-reflex)
Connettori	2 x jack 1/4" e 2 x Speakon (in parallelo)
Cavo consigliato	Cavo cassa non schermato, calibro 12-18 AWG
Utilizzo	Controllo delle alte frequenze tramite interruttore a 3 posizioni
Sicurezza	Non collegare più di un amplificatore; verificare l'impedenza minima dell'amplificatore
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare prodotti abrasivi.
Riciclaggio	Non smaltire con i rifiuti domestici. Seguire le direttive locali per la raccolta differenziata.
Garanzia	Contattare Hartke (1-800-372-6766 negli Stati Uniti) o il distributore locale
Compatibilità amplificatore	Impedenza di carico raccomandata: da 4 a 16 Ohm
Numero di serie	Scritto sulla targa posteriore della cassa
Paese di origine	Non specificato
Manuale disponibile	Francese, Inglese, Tedesco, Spagnolo, Italiano

Domande frequenti - HD115 Hartke

Qual è l'impedenza della cassa HD115?

L'impedenza nominale della cassa HD115 è di 8 Ohm. Ciò consente di collegarla in parallelo con un'altra cassa da 8 Ohm per ottenere un carico di 4 Ohm, a condizione che l'amplificatore supporti questa impedenza.

Posso collegare due casse HD115 in parallelo?

Sì, è possibile collegare due casse HD115 in parallelo. L'impedenza totale sarà di 4 Ohm (8 Ohm / 2). Assicurarsi che l'amplificatore possa funzionare con un carico di 4 Ohm per evitare danni.

Come regolare il controllo delle alte frequenze?

La cassa dispone di un interruttore a 3 posizioni: ON (pieno livello), -6 dB (attenuazione di 6 dB) e OFF (disattivazione dell'altoparlante HF). Regolare in base alle preferenze sonore e allo stile musicale.

Che tipo di cavo utilizzare per collegare l'amplificatore alla cassa?

Utilizzare un cavo cassa non schermato di calibro 12-18 AWG, con due conduttori (terminali 1+ e 1-). Non utilizzare mai un cavo per strumenti schermato, poiché potrebbe danneggiare l'amplificatore.

Come pulire la cassa HD115?

Pulire la cassa con un panno asciutto e morbido. Non utilizzare prodotti chimici, solventi o detergenti abrasivi che potrebbero danneggiare la finitura o gli altoparlanti.

Cosa fare se la cassa non produce alcun suono?

Controllare prima le connessioni dei cavi e assicurarsi che l'amplificatore sia acceso e correttamente regolato. Verificare che l'impedenza totale sia compatibile. Se il problema persiste, contattare il servizio post-vendita Hartke.

Qual è la potenza massima supportata dalla HD115?

La potenza nominale è di 500 W RMS. Fare attenzione a non superare questo valore per evitare di danneggiare gli altoparlanti.

Posso bi-amplificare la cassa HD115?

La cassa è progettata per un utilizzo full-range con un singolo amplificatore. L'altoparlante HF ha il proprio controllo di livello, ma la bi-amplificazione richiederebbe modifiche e non è raccomandata.

Dove si trova il numero di serie della cassa?

Il numero di serie è scritto su una targa sul retro della cassa. Annotarlo per qualsiasi richiesta di garanzia o servizio post-vendita.

Come collegare la cassa a un amplificatore?

Utilizzare uno dei connettori jack 1/4" o Speakon sul retro. Collegare un cavo cassa non schermato dall'uscita dell'amplificatore a uno degli ingressi. Tutti i connettori sono in parallelo; è possibile utilizzare gli altri per collegare una cassa aggiuntiva.

MANUALE UTENTE HD115 Hartke

Il prodotto non va smaltito con i rifiuti domestici generici. Esiste un sistema di raccolta separata per gli appearecchi elettronici usati, conformmente alla legislazione che ne impone il corretto trattamento, recupero e riciclaggio.

Gli utenti privati dei 28 stati membri di UE, Svizzera e Norvegia possono

portare Gratisamente i propri propare apparetti elettronici usati presso le apposite strutture di raccolta o al rivenditore (quando si acquista di nuovo un prodotto simile).

Gli utenti privati dei Paesi non compresi tra quelli summenzionati devono contattare le autorità locali per conoscere la corretta modalità di smaltimento. In quello modo il prodotto sare sottomosto al trattamento, recupero e riciclaggio necessari, prevenendo i potenziali effetti negativi sull'ambiente e la salute umana.

Introduzione

Grazie per aver acquistato un Diffusore di Bassi HyDrive HD di Hartke! Sappiamo che non è divertente leggere un manuale di istruzioni, ma hai appena acquistato uno dei migliorori sistemi di altoparlanti per bassi reperibili sul mercato, e desideriamo descriverne i particolari. Quindi, prima di collegare il loro basso e iniziare a suonare, ti suggeriamo di dare una scorsa a queste pagine.

La série HyDrive HD è la seconda generatione di diffusori per basso con trasduttori ibridi con cono HyDrive brevettati Hartke. Gli altoparlanti HyDrive sono costituiti da un cono Kevlar® in materiale cartaceo curvo esternamente che produce suoni Bassi profondi e caldi, e un cono interno anodizzato che produce suoni medi morbidi uniformi e un'estensione di fascia alta. Questa nuova série riproduce ancora di più la frequenza fondamentale, fornendo un suono pulito con una grande fascia Bassa, che consente di scolpire una vasta gamma di toni per qualsiasi stile musicale.

Seguendo le istruzioni per la cura e l'utilizzo, il cabinet HyDrive funzionera essere problema per diversi anni. Registrate il proprio numero di serie nelle spazio fornito qui in basso per eventuali riferimenti futuri.

Numero di serie:

Data di acquireo:

NOTA: Se il cabinet Hartke dovesse mai aver bisogno di riparazione, è necessario un numero di Autorizzazione alla Restituzione (RA). Senza tale numero il prodotto non sare preso in carico. Se l'acquisto è stato fatto negli Stati Uniti, ti invitiamo a chiamare Hartke al numero 1-800-372-6766 per il numero di Autorizzazione alla Restituzione prima della spedizione. Conserva i materiali di imballaggio originali e, se possibile, invia il prodotto nel suo imballo originale. Se il prodotto Samson è stato acquistato al di fuori degli Stati Uniti, contatta il tuo distributore locale per informazioni in merito alla garanzia.

Collegamento del Cabinet HD

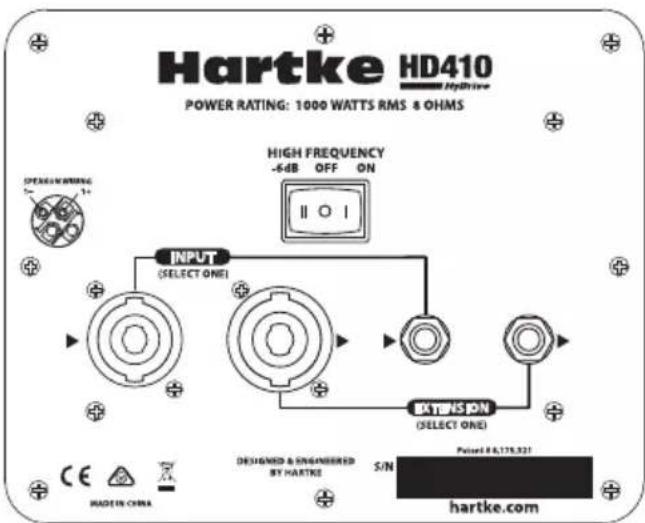

I Cabinet HyDrive HD hanno come caratteristiche due connettori da 1/4" e due connettori gira-e-blocca cablate in parallelo. Ogni connettore cui essere utilizzato come ingresso da un amplificatore o come passaggioattraverso un cabinet per altoparlanteaggiuntivo.

Quando si collega un cabinet dellaserie HD a un altro cabinet di altra estensione assicurati di controllare l'impedenza consigliata dal produttore per l'amplificatore per evitare danni. Leggi la sezione "Informazioni

sull'Impedenza" per ulteriori informazioni sul collegamento di più altoparlanti insieme. NOTE: Non collegare mai più di un amplificatore a un diffusore dellaserie HyDrive HD. Ciò danneggerà il cabinet dell'altoparlante e invaliderà la garanzia.

NOTA: Utilizza solo cavi per altoparlanti non schermati con un misuratore di 12 - 18 AWG. Non utilizzare cavi strumentali schermati quando colleghi un amplificatore a un cabinet di altoparlanti o quando colleghi un cabinet di estensione.

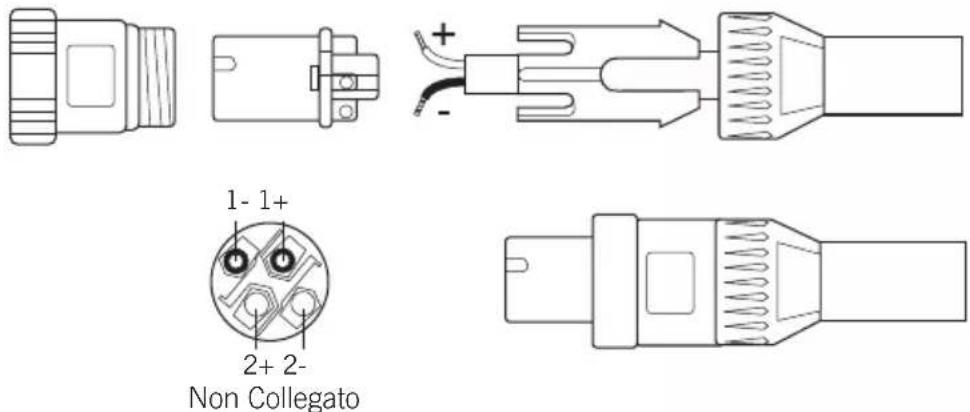

Utilizzare un cavo standard a 2 conduttori, collegato ai pin 1+ e 1-, quando si collega un amplificatore a un cabinet Hydrive HD

Utilizzo del Controllo del Livello ad Alta Frenenza

Il cabinet HyDrive HD ha un dato che serve per regolare il livello del driver delle alte frequence. L'interrottore ha tre posizioni, ON, -6dB e OFF. Quando l'interruttore è impostato su OFF, il driver ad alla frequenza è completamente fuori dal circuito e spento. Impostando l'interruttore su -6 dB, si attenuera il driver di 6 dB. Quando è impostato su ON, si ottiene il livello completo del driver delle alte frequence.

Informazioni sull'Impedenza

Fondamentalmente, l'impedenza è la quantità di corrente che fluiràattraverso un altoparlante ad una certa tensione. Viene misurato in Ohm (Ω). L'impedenza effettiva di un altoparlante non è costante su tutte le frequenze. Quindi, per comodità usiamo il termine "impedenza nominale", che si riferisce all'impedenza che un altoparlante presenta ad un amplificatore ad una frequenza di riferimento.

Generalmente un altoparlante ha un valore di impedenza di 4 , 8 o 16 . Generalmente, minore è l'impedenza di un altoparlante, maggiore sare la potenza sviluppata dall'amplificatore collegato. Ad esempio, un altoparlante da 4 estrarrà più energia dall'amplificatore rispetto a un altoparlante da 8 . Se si collega un altoparlante con un'impedenza inferiore a quella dell'amplificatore, l'amplificatore può surriscaldare e danneggiare la sezione di uscita di potenza. É importante imparare come collegare più altoparlanti in modo sicuro perché danneggiare gli altoparlanti o l'amplificatore in quello modo.

Ecco una semplice regola di Impedenza: quando due altoparlanti con la stessa impedenza sono cablati in parallelo, l'impedenza totale del sistema viene dimezzata, e quando due altoparlanti con la stessa impedenza sono cablati in serie, l'impedenza totale è la somma dell'impedenza individuale dei diffusori.

Le prese di ingresso del cabinet dell'altoparlante Hartke HyDrive HD sono dotate di connessioni parallele. La formula per calculare l'impedenza totale di un sistema di altoparlanti paralleli è:

$$ 1 / R t = 1 / R 1 + 1 / R 2 + 1 / R 3 + \dots 1 / R n $$

(R è l'impedenza nominale di un cabinet di altoparlanti)

Se tutti gli altoparlianti hanno la stessa impedenza, l'impedenza totale sare uguale all'impenenza di un singolo diffusore divisa per il numero totale di altoparlianti. Ad esempio, se si hanno due altoparlianti da 4 collegati in parallelo, l'impenenza totale è 4 divisa per 2, o 2 . Prestare attenzione quando si collegano diffusori in parallelo ad un amplificatore. L'impenenza può scendere al di fatto dei livelli di sicurezza. Ciò è particolaremente vero quando si collegano altoparlianti in parallelo ad un amplificatore a ponte.

Tipici Calcoli di Impedenza dell'Altoparlante Parallelo:

$$ 1 6 + 1 6 \Omega = 8 \Omega $$

$$ \Omega $$

$$ 8 \Omega + 8 \Omega = 4 \Omega $$

$$ 4 \Omega + 4 \Omega = 2 \Omega $$

$$ 4 \Omega + 8 \Omega = 2, 7 \Omega $$

$$ 8 \Omega + 1 6 \Omega + 1 6 \Omega = 4 \Omega $$

HD112 - Selezione Impedenza

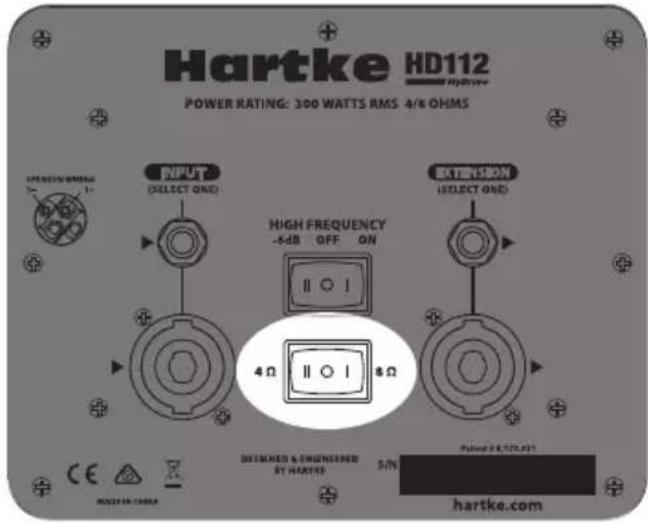

L'HyDrive HD112 ha un innovativo design a doppia bobina che consente al cabinet di funzionare a impedenza di 4 o 8 ohm. Il cabinet ha un selettore di impedenza sulla piastra del jack posteriore.

Seutilizzi un cabinet con un solo altoparlante e l'amplificatore ha un'impedenza minima di 4 ohm, imposta il selettore di impedenza HyDrive HD112 su 4-ohm per ottener la massima potenza dall'amplificatore.

Se si utilizzi due HyDrive HD112 insieme in parallelo, per un'impedenza totale di 4 ohm o aggiungi un HyDrive HD112 all'attuale impianto, imposta il selettore di impedenza su 8 ohm.

NOTA: Prima di impostare il selettore di impedenza per evitare anni all'amplificatore, assicurati di controllare l'impenenza di sicurezza minima consigliata dal produttore per il tuo amplificatore.

Specifiche tecniche

HD410

Descrizione 4 x Cabinet Altoparlante per Bassi da 10"

TipodiCabinetDuecamere,custodia sigillata

Impedenza Cabinet 8 ohm

Driver LF 250, watt, cono ibrido in carta e alluminio da 10"

Driver HF 1" Driver Alta frequenza

Controllo livello HF Interruptatore a 3 positioni (0, -6dB, Off)

Potenza 1000 watt RMS

RispostadiFrequenza 50Hz-17kHz-3dB

-10dB Risposta LF 30Hz

Dimensioni 24^ × 24^ × 15^

Peso

618 mm x 618 mm x 381 mm

70,5lb

32 kg

HD115

Descrizione 1 x 15" Cabinet Altoparlante per Bassi da

15" (381 mm)

TipodiCabinetDiffusoreperbassi convogliati

Impedenza del Cabinet 8 ohm

Driver LF 500 watt, cono ibrido in carta e alluminio da

15" (381 mm)

Driver HF Driver Alta frequenza da 1"

Controllo livello HF Interruptatore a 3 positioni (O, -6dB, Off)

Potenza 500 watt RMS

RispostadiFrequenza 45Hz-17kHz-3dB

-10dB Risposta LF 20Hz

Dimensioni 24" x 24" x 15"

Peso

618 mm x 618 mm x 381 mm

61,7lb

28 kg

Specifique tecniche

HD210

Descrizione 2 x Cabinet Altoparlante per Bassi da 10"

TipodiCabinet Custodia sigillata

Impedenza del Cabinet 8 ohm

Driver LF 250 watt, cono ibrido in carta e alluminio da 10"

Driver HF Driver Alta frequenza da 1"

Controllo livello HF interruptatore a 3 positioni (0, -6dB, Off)

Potenza 500 watt RMS

Risposta di Frenenza 50Hz-17kHz -3dB

-10dB Risposta LF 35Hz

Dimensioni 14,5" x 24" x 15"

371 mm x 612 mm x 383 mm

Peso37,7lb

17,1 kg

HD112

Descrizione 1 x Cabinet Altoparlante per Bassi da 12" (305 mm)

TipodiCabinetDiffusorediBassiConvogliati

Impedenza del Cabinet 4 o 8 Ohm selezionabile

Driver LF 300 watt, cono ibrido da 12" (305 mm) in carta e

alluminio Driver HF

Driver Alta frequenza da 1"

Controllo livello HF Interruptatore a 3 positioni (O, -6dB, Off)

Potenza 300 watt RMS

Risposta di Frenenza 35Hz - 17kHz - 3dB

-10dB Risposta LF 25Hz

Dimensioni 19" x 15" x 16"

487 mm x 381 mm 404 mm

Peso30,9lb

14 kg

Hartke migliorava continuamente i loro prodotti, pertanto specifiche tecniche e immagini sono soggette a modifica alla preavviso.

Hartke

278-B DuffyAve

Hicksville, New York 117801
