MANUALE UTENTE HD210 Hartke

Il prodotto non va smaltito con i rifiuti domestici generici. Esiste un sistema di raccolta separata per gli apparecchi elettronici usati, conformemente alla legislazione che ne impone il corretto trattamento, recupero e riciclaggio.

Gli utenti privati dei 28 stati membri di UE, Svizzera e Norvegia possono

portare gratuitamente i propri apparecchi elettronici usati presso le apposite strutture di raccolta o al rivenditore (quando si acquista di nuovo un prodotto simile).

Gli utenti privati dei Paesi non compresi tra quelli summenzionati devono contattare le autorità locali per conoscere la corretta modalità di smaltimento. In questo modo il prodotto sarà sottoposto al trattamento, recupero e riciclaggio necessari, prevenendo i potenziali effetti negativi sull'ambiente e la salute umana.

Introduzione

Grazie per aver acquistato un Diffusore di Bassi HyDrive HD di Hartke! Sappiamo che non è divertente leggere un manuale di istruzioni, ma hai appena acquistato uno dei migliori sistemi di altoparlanti per bassi reperibili sul mercato, e desideriamo descriverne i particolari. Quindi, prima di collegare il tuo basso e iniziare a suonare, ti suggeriamo di dare una scorsa a queste pagine.

La serie HyDrive HD è la seconda generazione di diffusori per basso con trasduttori ibridi con cono HyDrive brevettati Hartke. Gli altoparlanti HyDrive sono costituiti da un cono Kevlar® in materiale cartaceo curvo esternamente che produce suoni bassi profondi e caldi, e un cono interno anodizzato che produce suoni medi morbidi uniformi e un'estensione di fascia alta. Questa nuova serie riproduce ancora di più la frequenza fondamentale, fornendo un suono pulito con una grande fascia bassa, che consente di scolpire una vasta gamma di toni per qualsiasi stile musicale.

Seguendo le istruzioni per la cura e l'utilizzo, il cabinet HyDrive funzionerà senza problemi per diversi anni. Registrare il proprio numero di serie nello spazio fornito qui in basso per eventuali riferimenti futuri.

Numero di serie: ____

Data di acquisto: ____

NOTA: Se il cabinet Hartke dovesse mai aver bisogno di riparazione, è necessario un numero di Autorizzazione alla Restituzione (RA). Senza tale numero il prodotto non sarà preso in carico. Se l'acquisto è stato fatto negli Stati Uniti, ti invitiamo a chiamare Hartke al numero 1-800-372-6766 per il numero di Autorizzazione alla Restituzione prima della spedizione. Conserva i materiali di imballaggio originali e, se possibile, invia il prodotto nel suo imballo originale. Se il prodotto Samson è stato acquistato al di fuori degli Stati Uniti, contatta il tuo distributore locale per informazioni in merito alla garanzia.

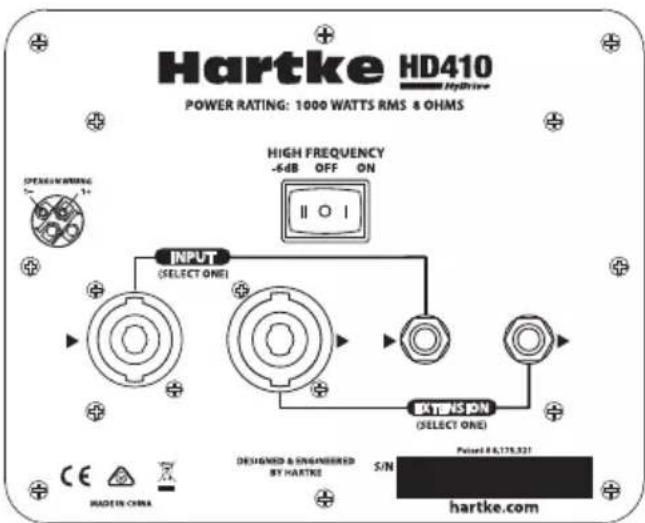

Collegamento del Cabinet HD

I Cabinet HyDrive HD hanno come caratteristiche due connettori da 1/4" e due connettori gira-e-blocca cablati in parallelo. Ogni connettore può essere utilizzato come ingresso da un amplificatore o come passaggio attraverso un cabinet per altoparlante aggiuntivo.

Quando si collega un cabinet della serie HD a un altro cabinet di altra estensione assicurati di controllare l'impedenza consigliata dal produttore per l'amplificatore per evitare danni. Leggi la sezione "Informazioni sull'Impedenza" per ulteriori informazioni sul collegamento di più altoparlanti insieme. NOTA: Non collegare mai più di un amplificatore a un diffusore della serie HyDrive HD. Ciò danneggerà il cabinet dell'altoparlante e invaliderà la garanzia.

Hartke HD410 POWER RATING: 1000 WATTS RMS & OHMS HIGH FREQUENCY -6dB OFF ON INPUT (SELECT ONE) RITATION (SELECT ONE) DESIGNED & ENGINEERED BY HARTKE S/N Pared 8.175,321 hartke.com

NOTA: Utilizza solo cavi per altoparlanti non schermati con un misuratore di 12 - 18 AWG. Non utilizzare cavi strumentali schermati quando colleghi un amplificatore a un cabinet di altoparlanti o quando colleghi un cabinet di estensione.

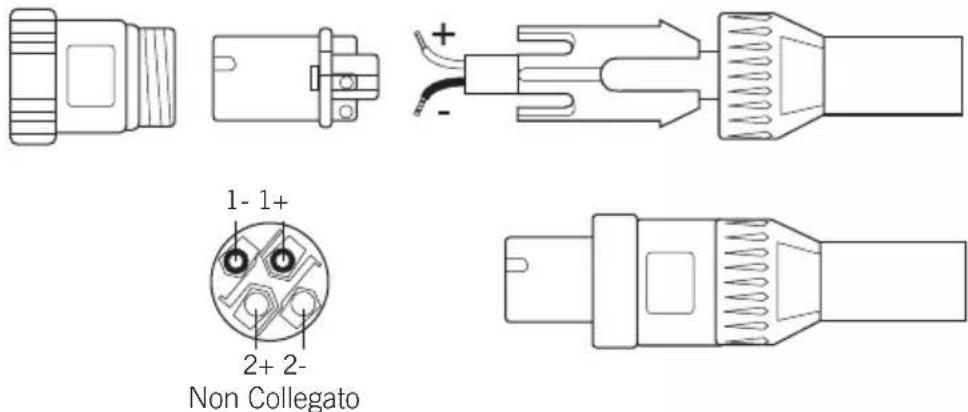

Utilizzare un cavo standard a 2 conduttori, collegato ai pin 1+ e 1-, quando si collega un amplificatore a un cabinet Hydrive HD

1- 1+ 2+ 2- Non Collegato

Utilizzo del Controllo del Livello ad Alta Frequenza

Il cabinet HyDrive HD ha un comando che serve per regolare il livello del driver delle alte frequenze. L'interruttore ha tre posizioni, ON, -6dB e OFF. Quando l'interruttore è impostato su OFF, il driver ad alta frequenza è completamente fuori dal circuito e spento. Impostando l'interruttore su -6 dB, si attenuerà il driver di 6 dB. Quando è impostato su ON, si ottiene il livello completo del driver delle alte frequenze.

Informazioni sull'Impedenza

Fondamentalmente, l'impedenza è la quantità di corrente che fluirà attraverso un altoparlante ad una certa tensione. Viene misurato in Ohm (Ω). L'impedenza effettiva di un altoparlante non è costante su tutte le frequenze. Quindi, per comodità usiamo il termine "impedenza nominale", che si riferisce all'impedenza che un altoparlante presenta ad un amplificatore ad una frequenza di riferimento.

Generalmente un altoparlante ha un valore di impedenza di 4Ω, 8Ω o 16Ω.

Generalmente, minore è l'impedenza di un altoparlante, maggiore sarà la potenza sviluppata dall'amplificatore collegato. Ad esempio, un altoparlante da 4Ω estrarrà più energia dall'amplificatore rispetto a un altoparlante da 8Ω. Se si collega un altoparlante con un'impedenza inferiore a quella dell'amplificatore, l'amplificatore può surriscaldare e danneggiare la sezione di uscita di potenza. È importante imparare come collegare più altoparlanti in modo sicuro senza danneggiare gli altoparlanti o l'amplificatore in questo modo.

Ecco una semplice regola di Impedenza: Quando due altoparlanti con la stessa impedenza sono cablati in parallelo, l'impedenza totale del sistema viene dimezzata, e quando due altoparlanti con la stessa impedenza sono cablati in serie, l'impedenza totale è la somma dell'impedenza individuale dei diffusori.

Le prese di ingresso del cabinet dell'altoparlante Hartke HyDrive HD sono dotate di connessioni parallele. La formula per calcolare l'impedenza totale di un sistema di altoparlanti paralleli è:

$$ 1 / \mathrm{Rt} = 1 / \mathrm{R1} + 1 / \mathrm{R2} + 1 / \mathrm{R3} + \dots 1 / \mathrm{Rn} $$

(R è l'impedenza nominale di un cabinet di altoparlanti)

Se tutti gli altoparlanti hanno la stessa impedenza, l'impedenza totale sarà uguale all'impedenza di un singolo diffusore divisa per il numero totale di altoparlanti. Ad esempio, se si hanno due altoparlanti da 4Ω collegati in parallelo, l'impedenza totale è 4 divisa per 2, o 2Ω. Prestare attenzione quando si collegano diffusori in parallelo ad un amplificatore. L'impedenza può rapidamente scendere al di sotto dei livelli di sicurezza. Ciò è particolarmente vero quando si collegano altoparlanti in parallelo ad un amplificatore a ponte.

Tipici Calcoli di Impedenza dell'Altoparlante Parallelo:

$$ \begin{array}{l} 1 6 + 1 6 \Omega = 8 \Omega \ \Omega \ 8 \Omega + 8 \Omega = 4 \Omega \ 4 \Omega + 4 \Omega = 2 \Omega \ 4 \Omega + 8 \Omega = 2, 7 \Omega \ 8 \Omega + 1 6 \Omega + 1 6 \Omega = 4 \Omega \ \end{array} $$

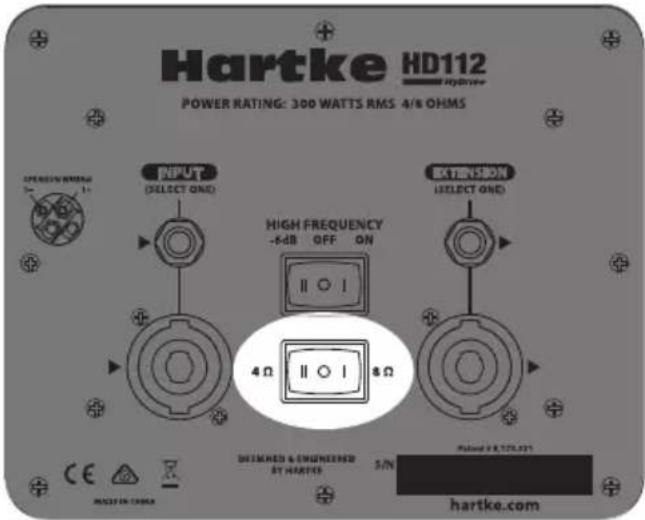

HD112 - Selezione Impedenza

L'HyDrive HD112 ha un innovativo design a doppia bobina che consente al cabinet di funzionare a impedenza di 4 o 8 ohm. Il cabinet ha un selettore di impedenza sulla piastra del jack posteriore.

Se utilizzi un cabinet con un solo altoparlante e l'amplificatore ha un'impedenza minima di 4 ohm, imposta il selettore di impedenza HyDrive HD112 su 4-ohm per ottenere la massima potenza dall'amplificatore.

Se si utilizzi due HyDrive HD112 insieme in parallelo, per un'impedenza totale di 4 ohm o aggiungi un HyDrive HD112 all'attuale impianto, imposta il selettore di impedenza su 8 ohm.

Hartke HD112 POWER RATING: 300 WATTS RMS 4/8 OHMS INPUT (SELECT ONE) EXTENSION (SELECT ONE) HIGH FREQUENCY -6dB OFF ON 4Ω 8Ω DIMENSIONS & ENGINEERED BY HARTKE 5/N Piano 28.170.221 hartke.com

NOTA: Prima di impostare il selettore di impedenza per evitare danni all'amplificatore, assicurati di controllare l'impedenza di sicurezza minima consigliata dal produttore per il tuo amplificatore.

Specifiche tecniche

HD410

Descrizione 4 x Cabinet Altoparlante per Bassi da 10"

Tipo di Cabinet Due camere, custodia sigillata

Impedenza Cabinet 8 ohm

Driver LF 250, watt, cono ibrido in carta e alluminio da 10"

Driver HF 1" Driver Alta frequenza

Controllo livello HF Interruttore a 3 posizioni (0, -6dB, Off)

Potenza 1000 watt RMS

Risposta di Frequenza 50Hz-17kHz -3dB

-10dB Risposta LF 30Hz

Dimensioni 24" x 24" x 15"

618 mm x 618 mm x 381 mm

Peso 70,5lb

32 kg

HD115

Descrizione 1 x 15" Cabinet Altoparlante per Bassi da

15" (381 mm)

Tipo di Cabinet Diffusore per bassi convogliati

Impedenza del Cabinet 8 ohm

Driver LF 500 watt, cono ibrido in carta e alluminio da

15" (381 mm)

Driver HF Driver Alta frequenza da 1"

Controllo livello HF Interruttore a 3 posizioni (0, -6dB, Off)

Potenza 500 watt RMS

Risposta di Frequenza 45Hz - 17kHz -3dB

-10dB Risposta LF 20Hz

Dimensioni 24" x 24" x 15"

618 mm x 618 mm x 381 mm

Peso 61,7lb

28 kg

Specifiche tecniche

HD210

Descrizione 2 x Cabinet Altoparlante per Bassi da 10"

Tipo di Cabinet Custodia sigillata

Impedenza del Cabinet 8 ohm

Driver LF 250 watt, cono ibrido in carta e alluminio da 10"

Driver HF Driver Alta frequenza da 1"

Controllo livello HF interruttore a 3 posizioni (0, -6dB, Off)

Potenza 500 watt RMS

Risposta di Frequenza 50Hz-17kHz -3dB

-10dB Risposta LF 35Hz

Dimensioni 14,5" x 24" x 15"

371 mm x 612 mm x 383 mm

Peso37,7lb

17,1 kg

HD112

Descrizione 1 x Cabinet Altoparlante per Bassi da 12" (305 mm)

Tipo di Cabinet Diffusore di Bassi Convogliati

Impedenza del Cabinet 4 o 8 Ohm selezionabile

Driver LF 300 watt, cono ibrido da 12" (305 mm) in carta e

alluminio Driver HF

Driver Alta frequenza da 1"

Controllo livello HF Interruttore a 3 posizioni (0, -6dB, Off)

Potenza 300 watt RMS

Risposta di Frequenza 35Hz - 17kHz - 3dB

-10dB Risposta LF 25Hz

Dimensioni 19" x 15" x 16"

487 mm x 381 mm 404 mm

Peso30,9lb

14 kg

Hartke migliora continuamente i suoi prodotti, pertanto specifiche tecniche e immagini sono soggette a modifica senza preavviso.
