| Type de produit | Machine de nettoyage de canalisations (dégorgeoir) |
| Modèle | FlexShaft K9204 (équivalent aux modèles K9-102 et K9-204) |
| Marque | RIDGID |
| Diamètre de conduite nominal | 1 1/4" à 4" (32 à 100 mm) selon modèle |
| Diamètre du câble (sans gaine) | 1/4" (6 mm) ou 5/16" (8 mm) selon version |
| Diamètre du câble gainé | 3/8" (9,5 mm) ou 1/2" (12,7 mm) selon version |
| Longueur de câble gainé | 50' (15,2 m) ou 70' (21,3 m) selon version |
| Vitesse de rotation maxi | 2500 tr/min |
| Alimentation | Nécessite une perceuse à piles (non incluse) – caractéristiques : vitesse 1800-2500 tr/min, mandrin min 3/8", embrayage réglable, gâchette momentanée, sans verrouillage |
| Dimensions (L × l × H) | 536 mm × 274 mm × 615 mm (pour version K9-204) |
| Poids (sans perceuse ni chaîne) | 17,3 kg (pour version K9-204) |
| Température de fonctionnement | -6°C à 60°C (20°F à 140°F) |
| Fonctions principales | Curage et détartrage des canalisations d'évacuation ; compatible avec inspection par caméra |
| Chaînes de curage | Plusieurs types : simples, doubles, triples, avec ou sans dents au carbure |
| Lubrification | Lubrifié à vie en usine ; utilisation du lubrifiant RIDGID FlexShaft recommandée pour faciliter l'avancement du câble |
| Entretien et nettoyage | Nettoyage à l'eau savonneuse et désinfectant doux ; essuyer le câble gainé lors du retrait ; vidange du tambour possible |
| Sécurité | Port obligatoire de lunettes de sécurité et de gants ; ne pas utiliser de perceuse secteur ; maintenir une main sur le câble en rotation ; respecter les consignes d'hygiène |
| Pièces détachées et réparabilité | Câble gainé remplaçable ; chaînes de curage interchangeables ; réparations par un réparateur RIDGID agréé |
| Accessoires | Chaînes de curage, câbles gainés, lubrifiant, manchons découpés |
| Garantie | Garantie à vie (Full Lifetime Warranty) |
FOIRE AUX QUESTIONS - FlexShaft K9204 RIDGID
Quels types de perceuses à piles sont compatibles avec le dégorgeoir FlexShaft K9204 ?
La perceuse doit avoir une vitesse de rotation entre 1800 et 2500 tr/min, un mandrin d'ouverture minimale de 3/8", un embrayage réglable, une gâchette à contact momentané (sans verrouillage) et être homologuée (CE, cUL, etc.). N'utilisez jamais de perceuse secteur, à percussion ou clé à chocs.
Comment régler l'embrayage de la perceuse pour le dégorgeoir ?
Réglez l'embrayage à environ 25% du couple maximal au début (ex: position 5 sur un collier de 1 à 20). Si l'embrayage se désengage, augmentez progressivement jusqu'à 75% maximum. Ne jamais utiliser le mode perçage ou percussion, car cela neutralise le régulateur de couple et risque d'endommager le câble.
Quelles chaînes de curage utiliser selon le diamètre de la conduite ?
Pour les conduites de 1 1/4" à 2" (32 à 50 mm), utilisez une chaîne de 7 maillons (modèle K9-102). Pour les conduites de 2" à 4" (50 à 100 mm), utilisez 2 chaînes de 9 maillons ou 3 chaînes de 13/15 maillons selon le diamètre exact (voir tableau dans la notice). Les chaînes à dents carbure sont réservées au détartrage agressif.
Comment installer correctement une chaîne de curage sur le câble ?
Placez la chaîne, une gaine d'écartement et un manchon de chaîne sur le câble. La longueur de câble exposé ne doit pas dépasser 6 mm pour éviter les torsions. Serrez les vis de blocage avec la clé Allen de 3 mm fournie, en serrant la pointe contre le câble, puis 1/4 à 1/2 tour supplémentaire.

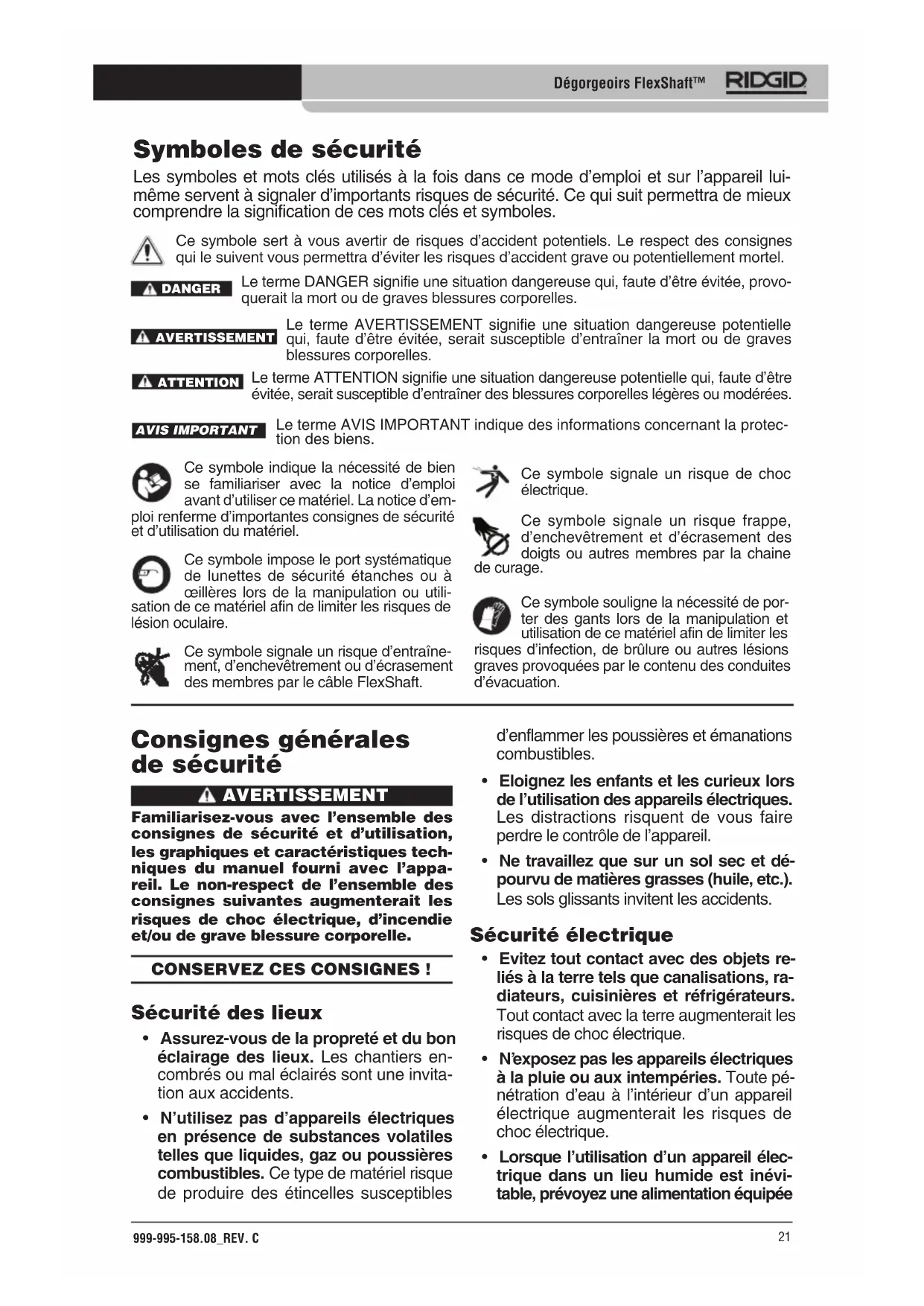

Quelles sont les précautions de sécurité essentielles lors de l'utilisation ?
Portez toujours des lunettes de sécurité et des gants (latex ou caoutchouc si produits chimiques). Gardez une main sur le câble gainé en permanence. N'utilisez pas l'appareil avec les pieds dans l'eau. Ne laissez pas la chaîne s'arrêter alors que la gâchette est enfoncée. Lavez-vous les mains après chaque intervention.
Comment éviter le vrillage ou la rupture du câble ?
Ne forcez pas le câble et ne le laissez pas en charge. Maintenez le dégorgeoir à moins de 1 m de l'accès à la conduite. Utilisez une perceuse adaptée avec un embrayage bien réglé. Remplacez le câble si la gaine est usée ou coupée. Ne dépassez pas 75% du couple maxi de la perceuse.
Peut-on utiliser le dégorgeoir avec une caméra d'inspection ?
Oui, les dégorgeoirs FlexShaft sont compatibles avec l'inspection par caméra. Insérez la caméra et le câble simultanément, en maintenant la caméra à au moins 50 cm derrière la chaîne de curage. Ne laissez jamais la chaîne en rotation heurter la caméra.
Comment nettoyer et entretenir le dégorgeoir après usage ?
Essuyez le câble gainé avec une serviette lors du rembobinage. Nettoyez l'appareil avec de l'eau chaude savonneuse et un désinfectant doux. Vidangez le tambour en le retournant si nécessaire. La lubrification est à vie, mais vous pouvez appliquer du lubrifiant RIDGID FlexShaft sur la gaine pour faciliter l'avancement.
Comment remplacer le câble gainé ?
Retirez l'ancien câble, ouvrez le tambour (vis Allen 4 mm), dévissez la platine de retenue, desserrez les vis de la boîte d'engrenages, retirez la goupille du coupleur, puis extrayez le câble. Insérez le nouveau câble en veillant à ce que la gaine bute contre son support. Réassemblez en sens inverse et serrez toutes les vis.
Que faire si la perceuse s'arrête ou que l'embrayage se désengage fréquemment ?
Vérifiez que le réglage d'embrayage n'est pas trop bas. Augmentez-le progressivement jusqu'à 75% du couple maxi. Si le problème persiste, assurez-vous que le type de dégorgeoir et la chaîne de curage sont adaptés à la conduite. Si nécessaire, utilisez un dégorgeoir plus puissant.
