MODE D'EMPLOI Deebot 900 ECOVACS

Manuel d'instructions

Félicitations pour l'achat de votre robot ECOVACS ROBOTICS DEEBOT ! Nous espérons qu'il vous apportera entière satisfaction pendant de nombreuses années. L'achat de ce nouveau robot vous aidera à entretenir votre maison et vous permettra de libérer du temps pour d'autres activités. Live Smart. Enjoy Life. Si vous êtes confronté à une situation qui n'a pas été correctement traitée dans ce manuel d'instructions, contactez le service clientèle. Nos techniciens se mettront à votre disposition pour résoudre votre problème ou répondre à une question particulière. Pour plus d'informations, consultez le site Web ofciel ECOVACS ROBOTICS : www.ecovacs.com La société se réserve le droit d'apporter des modications technologiques et/ou conceptuelles à ce produit pour en assurer l'amélioration continue. Merci d'avoir choisi DEEBOT !63

1. Cet appareil peut être utilisé par des enfants

à partir de 8 ans, ainsi que par des personnes dont les facultés physiques, sensorielles ou mentales sont diminuées, ou bien qui manquent d'expérience et de connaissances, à la condition qu’ils aient été informés sur la façon de se servir de l'appareil de manière sûre et qu’ils aient compris les risques éventuels. Les enfants ne doivent pas jouer avec l'appareil. Les processus de nettoyage et d'entretien de routine ne doivent pas être effectués par des enfants sans la surveillance d’un adulte.

2. Débarrasser la zone à nettoyer. Retirer les

cordons d'alimentation et les petits objets présents sur le sol et susceptibles de se prendre dans l'appareil. Replier les franges sous les tapis et relever les rideaux et les nappes pour qu'ils ne traînent pas sur le sol.

3. Si le sol présente une déclivité dans la zone

à nettoyer (une marche ou un escalier, par exemple), veiller à ce que l'appareil puisse détecter la marche sans tomber. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. S'assurer que la barrière physique ne présente pas de risque de chute.

4. Utiliser l'appareil uniquement comme indiqué

dans le présent manuel. Utiliser uniquement des accessoires recommandés ou vendus par le fabricant.

5. S'assurer que la tension d'alimentation

correspond à celle indiquée sur la station d'accueil.

6. UNIQUEMENT destiné à un usage domestique

en INTÉRIEUR. Ne pas utiliser l'appareil à l'extérieur ni dans des environnements industriels ou commerciaux.

7. Utiliser uniquement la batterie rechargeable

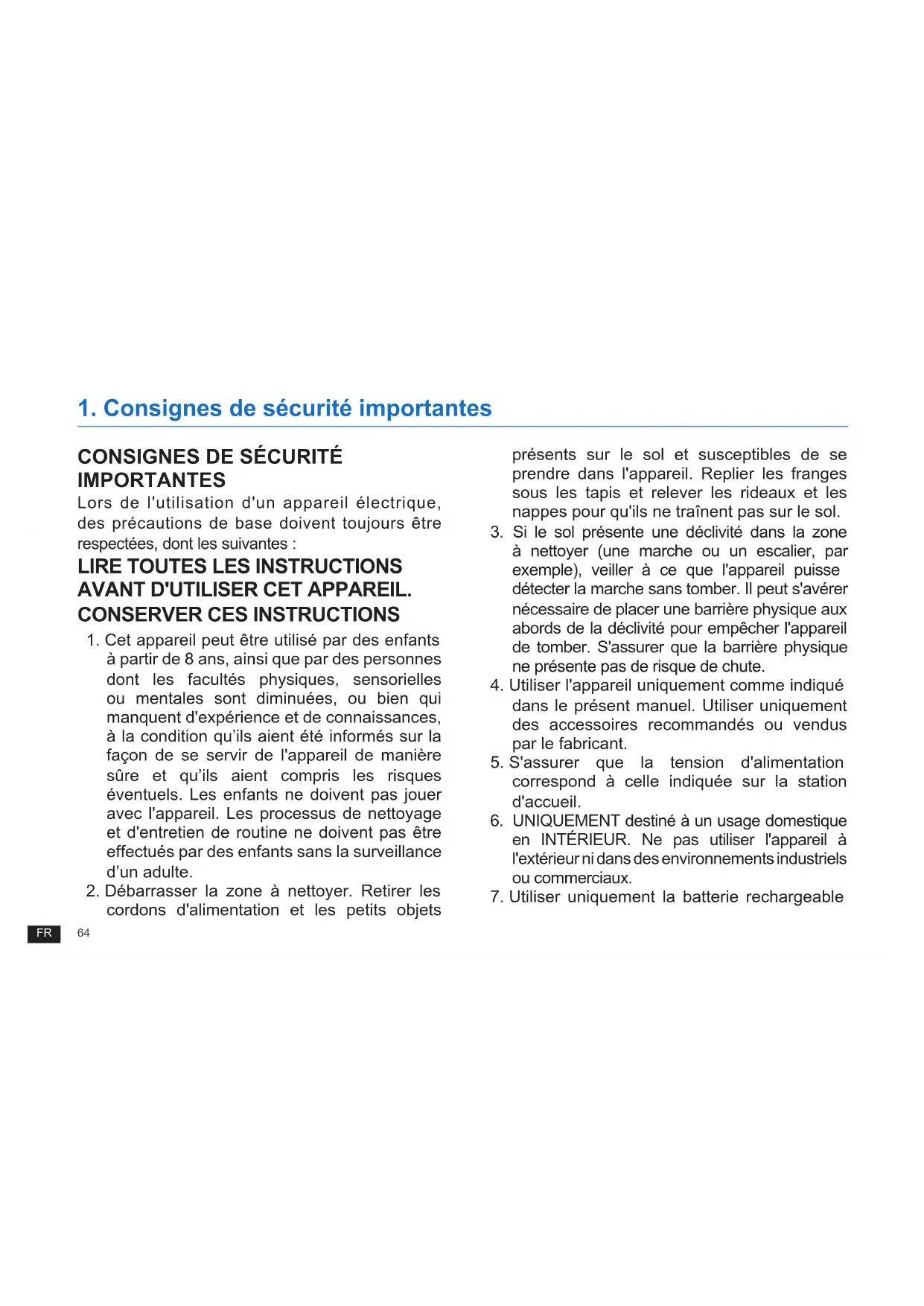

CONSIGNES DE SÉCURITÉ

IMPORTANTES Lors de l'utilisation d'un appareil électrique, des précautions de base doivent toujours être respectées, dont les suivantes :

1. Consignes de sécurité importantes65

et la station d'accueil d'origine fournies avec l'appareil par le fabricant. Les batteries non rechargeables sont interdites. Pour plus d'informations sur la batterie, se reporter à la section « Spécications ».

8. Ne pas utiliser l'appareil sans réservoir à

poussière et/ou sans ltre.

9. Ne pas faire fonctionner l'appareil en présence

de bougies allumées ou d'objets fragiles.

10. Ne pas utiliser l'appareil dans des

environnements très chauds ou très froids (température inférieure à -5 ˚C/23 ˚F ou supérieure à 40 ˚C/104 ˚F).

11. Éloigner les cheveux, les vêtements amples,

les doigts et toutes les parties du corps des orices et des pièces mobiles.

12. Ne pas faire fonctionner l'appareil dans une pièce

dans laquelle un nourrisson ou un enfant dort.

13. Ne pas utiliser l'appareil sur des surfaces

humides ou recouvertes d'eau.

14. Ne pas laisser l'appareil ramasser des

objets volumineux comme des pierres, de gros morceaux de papier ou tout élément susceptible de l'obstruer.

15. Ne pas utiliser l'appareil pour ramasser des

matériaux inammables ou combustibles (essence et toners d'imprimante ou de photocopieur, par exemple) ni dans des endroits où ces produits sont susceptibles d'être présents.

16. Ne pas utiliser l'appareil pour ramasser des

objets en train de brûler ou de fumer (comme des cigarettes, des allumettes, des cendres chaudes) ou tout ce qui pourrait provoquer un incendie.

17. Ne pas placer d'objet dans la tête d'aspiration.

Ne pas utiliser l'appareil si la tête d'aspiration est bloquée. Retirer de la tête d'aspiration la poussière, les peluches, les cheveux ou tout ce qui peut réduire le débit d'air.

18. Veiller à ne pas endommager le cordon

d'alimentation. Ne pas déplacer l'appareil ou la station d'accueil en tirant sur le cordon d'alimentation, ne pas utiliser le cordon d'alimentation comme une poignée, ne pas le coincer dans une porte et ne pas tirer le cordon sur des bords ou coins tranchants. Ne pas faire rouler l'appareil sur le cordon d'alimentation.

1. Consignes de sécurité importantes66

Maintenir le cordon d'alimentation à l'écart des surfaces chaudes.

19. Si le cordon d'alimentation est endommagé,

il doit être remplacé par le fabricant ou son intermédiaire de service an d'éviter tout accident.

20. Ne pas utiliser la station d'accueil si elle

est endommagée. Si l'alimentation est endommagée ou défectueuse, cesser de l'utiliser et ne pas tenter de la réparer.

21. Ne pas utiliser l'appareil si le cordon

d'alimentation ou le réservoir est endommagé. Ne pas utiliser l'appareil ou la station d'accueil s'ils ne fonctionnent pas correctement, ont subi une chute, ont été endommagés, sont restés à l'extérieur ou sont entrés en contact avec de l'eau. Les appareils doivent être réparés par le fabricant ou son intermédiaire de service an d'éviter tout accident.

22. Couper l'alimentation avant le nettoyage ou

l'entretien de l'appareil.

23. Le bouchon doit être retiré du réservoir

avant le nettoyage ou l'entretien de la station d'accueil.

24. Pour la mise au rebut de l'appareil, retirer

l'appareil de la station d'accueil, couper l'alimentation et retirer la batterie.

25. La batterie doit être déposée et mise au rebut

conformément aux lois et réglementations locales avant la mise au rebut de l'appareil.

26. Mettre au rebut les batteries usagées

conformément aux lois et réglementations locales.

27. Ne pas incinérer l'appareil, même s'il est

gravement endommagé. Les batteries peuvent exploser sous l'effet du feu.

28. Si la station d'accueil n'est pas utilisée

pendant une longue période, la débrancher.

29. L'appareil doit être utilisé conformément

aux instructions gurant dans ce manuel d'instructions. ECOVACS ROBOTICS ne peut être tenu responsable de tout dommage ou préjudice causé par une utilisation incorrecte.

30. Le robot contient des batteries que seules

des personnes qualiées peuvent remplacer. Pour remplacer la batterie du robot, contacter le service clientèle.

1. Consignes de sécurité importantes67

Mise au rebut correcte de ce produit Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans toute l'Union européenne. Pour prévenir d'éventuels dommages à l'environnement ou la santé humaine suite au rejet non contrôlé des déchets, recycler l'appareil de façon responsable afin d'assurer la réutilisation durable de ses ressources matérielles. Pour recycler votre appareil usagé, merci d'utiliser le système de retour et de collecte ou de contacter le détaillant qui vous l'a vendu. Il peut recycler ce produit en toute sécurité. Pour les pays de l'Union européenne Classe IITransformateur d'isolement résistant aux courts-circuitsAlimentation à découpageUtiliser uniquement à l'intérieur

1. Consignes de sécurité importantes

31. Si le robot n'est pas utilisé pendant une

longue période, le mettre hors tension pour le ranger. Débrancher la station d'accueil.

32. AVERTISSEMENT : seule l'unité

d'alimentation amovible CH1630A fournie avec l'appareil doit être utilisée pour recharger la batterie

Pour désactiver le module Wi-Fi du DEEBOT, mettre le commutateur du robot en position ON. Placer le robot sur la station d'accueil en veillant à ce que les contacts de charge du robot DEEBOT et les broches de la station d'accueil soient connectés. Appuyer sur le bouton de mode automatique du robot et le maintenir enfoncé pendant environ 20 secondes jusqu'à ce que le DEEBOT émette trois bips. Pour activer le module Wi-Fi du DEEBOT, mettre le commutateur en position OFF, puis en position ON. Au redémarrage du DEEBOT, le module Wi-Fi est activé.68

2.1 Contenu de l'emballage

Robot (4) Brosses latérales Station d'accueil Option Brosse principale (pré-installée) Manuel d'instructions Option Aspiration directe Guide de démarrage rapide Filtre éponge et ltre haute efcacité Outil de nettoyage multifonction

2. Contenu de l'emballage et spécications techniques

Remarque : les gures et illustrations sont fournies uniquement à titre de référence et peuvent ne pas représenter l'apparence du produit. La conception et les spécications du produit peuvent être modiées sans préavis.69

Capteurs anticollision et pare-chocs

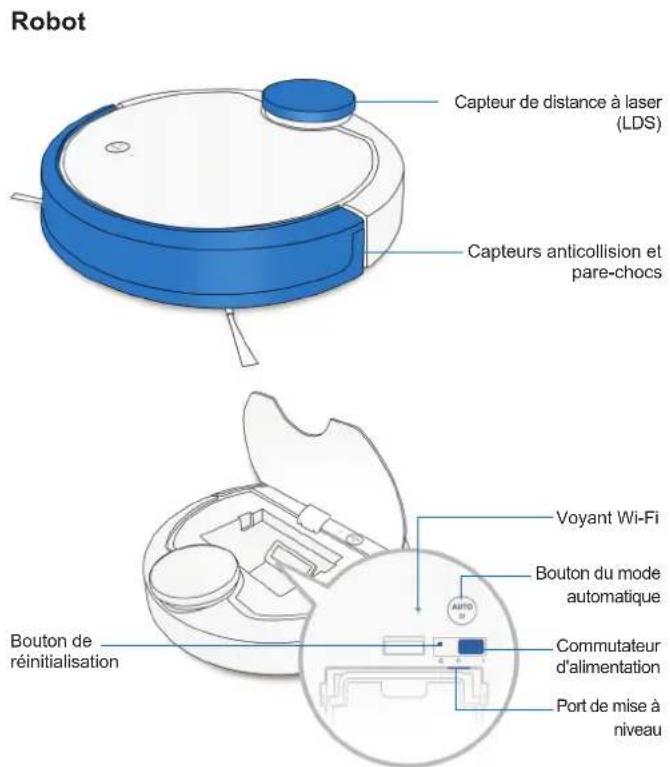

2.2 Spécications 2.3 Schéma du produit

2. Contenu de l'emballage et spécications techniques

Modèle DE5G Tension de fonctionnement 12 V CC Modèle de la station d'accueil CH1630A Entrée 100-240 V CA, 50-60 Hz, 25 W Sortie 20 V CC, 0,8 A Laser Puissance maxi : 2,5 mW Fréquence : 1,8 KHz Vitesse de rotation : 300±5 rotations/min Bandes de fréquence 2 412-2 472 MHz Puissance maximale de fréquence radio transmise dans la bande de fréquence Puissance maximale d'amplication de sortie à 72,2 Mbit/s : 17,5 dBm Puissance maximale d'amplication de sortie en mode 11b : 21,5 dBm Puissance en mode désactivé Moins de 0,50 W Puissance en veille réseau Moins de 2,00 W Remarque : ces spécications techniques peuvent être modiées à des ns d'amélioration continue. La puissance de sortie du module Wi-Fi est inférieure à 100 mW. Capteur de distance à laser (LDS) Commutateur d'alimentation Bouton du mode automatique Voyant Wi-Fi Bouton de réinitialisation Port de mise à niveau70

Capteurs antichute Option Brosse principale Option Aspiration directe Contacts de charge Roue universelle Brosses latérales Vue de dessous

Avant d'utiliser l’appareil sur un tapis à poil ras avec des bords à gland, replier les bords sur eux-mêmes.

AVERTISSEMENT : ne pas utiliser le DEEBOT sur des surfaces humides ou recouvertes d'eau.

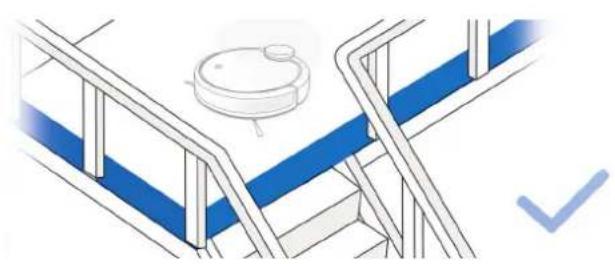

Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber.

3. Fonctionnement et programmation

3.1 Remarques avant le nettoyage

Retirer les cordons d'alimentation et les petits objets présents sur le sol risquant d'obstruer le passage du robot, et ranger la zone à nettoyer en remettant les meubles à leur place, notamment les chaises.72

Positionnement de la station d'accueil

Installation des brosses latérales

3. Fonctionnement et programmation

3.2 Démarrage rapide73

Remarque : quand le robot DEEBOT a ni son cycle de nettoyage ou quand la batterie est faible, il retourne automatiquement à la station d'accueil pour se recharger lui-même. Il est également possible de le renvoyer à la station d'accueil à tout moment via l'application ECOVACS ou en maintenant le bouton de mode automatique du robot enfoncé pendant 3 secondes.

Mise hors tension Remarque : le panneau de commande du robot s'arrête de clignoter si celui-ci est en pause depuis quelques minutes. Appuyer sur le bouton du mode automatique pour réactiver le robot. Remarque : lorsque le robot DEEBOT ne nettoie pas, il est recommandé de le laisser sous tension et en charge.

3. Fonctionnement et programmation74

Option Brosse principale : le meilleur choix pour un nettoyage en profondeur, en associant brosse principale et aspiration forte. Option Aspiration directe : le meilleur choix pour le nettoyage quotidien. Cette option d'aspiration est spécialement conçue pour ramasser les cheveux sans bloquer le système, ce qui est idéal pour les propriétaires d'animaux.

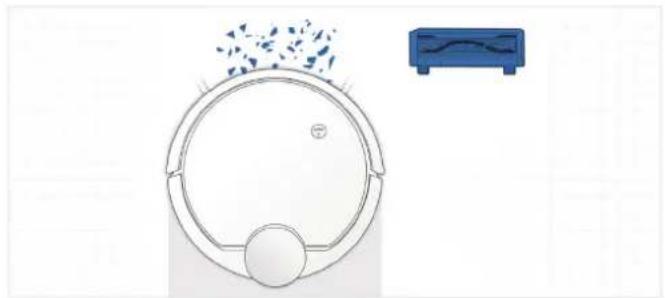

3.3 Choix d'une option d'aspiration

3. Fonctionnement et programmation

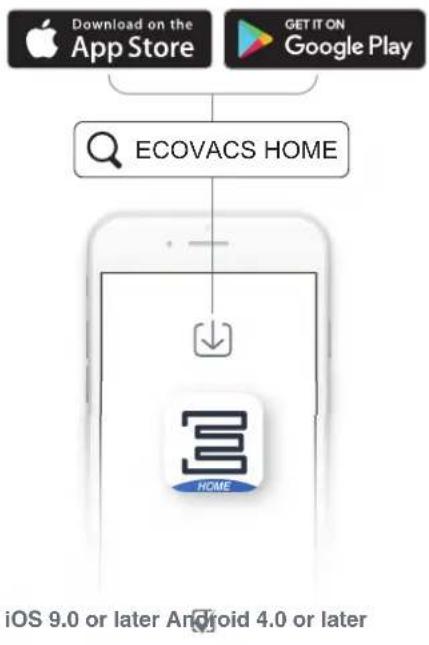

Toutes les fonctions mentionnées ci-dessus peuvent être activées sur l'application. Télécharger l'application ECOVACS HOME pour accéder à plus de fonctions, notamment le mode MAX, le nettoyage planié, etc. iOS 9.0 or later Android 4.0 or later ECOVACS HOME75

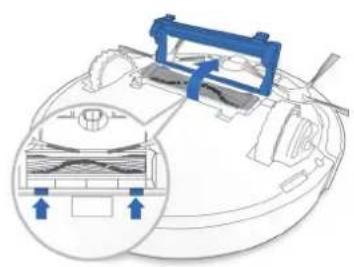

Installation de l'option Aspiration directe Installation de l'option Brosse principale

3. Fonctionnement et programmation

Pour procéder aux tâches de nettoyage et d'entretien du robot DEEBOT, le mettre hors tension et débrancher la station d'accueil. Réservoir à poussière

4.1 Réservoir à poussière et ltres

Filtre éponge Filtre haute efcacité Filet du ltre

Brosse principale Option Aspiration directe Brosses latérales

4.2 Brosse principale, option Aspiration directe et brosses latérales

Remarque : un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.

Remarque : avant de nettoyer les contacts de charge et les broches de la station de charge, mettre le robot hors tension et débrancher la station d'accueil.

4.3 Autres composants

4.4 Entretien régulier

Pour maintenir les performances optimales du robot DEEBOT, réaliser les tâches d'entretien et remplacer les pièces à la fréquence suivante : Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants. Remarque : ECOVACS fabrique divers assemblages et pièces de remplacement. Veuillez contacter le service clientèle pour plus d'informations sur les pièces de remplacement. Pièce du robot Fréquence d'entretien Fréquence de remplacement Brosse latérale Une fois toutes les 2 semaines Tous les 3 à 6 mois Brosse principale Une fois par semaine Tous les 6 à 12 mois Filtre éponge/Filtre haute efcacité Une fois par semaine Tous les 3 à 6 mois Roue universelle Capteurs antichute Pare-chocs Contacts de charge Broches de la station d'accueil Une fois par semaine /

N°. Dysfonctionnement Causes possibles Solutions 1 Le DEEBOT ne se charge pas. Le robot DEEBOT n'est pas sous tension. Mettre le robot DEEBOT sous tension. Le robot DEEBOT ne s'est pas connecté à la station d'accueil. S'assurer que les contacts de charge du robot sont connectés aux broches de recharge. La batterie est complètement déchargée. Réactiver la batterie. Mettre sous tension Placer le robot DEEBOT sur la station d'accueil manuellement, le retirer après l'avoir laissé en charge pendant 3 minutes, répéter 3 fois cette opération, puis charger normalement.

Le robot DEEBOT ne retourne pas à la station d'accueil. La station d'accueil n'est pas placée correctement. Se reporter à la section 3.2 pour savoir comment positionner la station d'accueil correctement.

Le robot DEEBOT est confronté à un problème pendant le nettoyage et s'arrête. Le robot DEEBOT est bloqué par quelque chose au sol (cordons électriques, rideaux tombant au sol, frange de tapis, etc.). Le robot DEEBOT va tenter de résoudre le problème de diverses manières. En cas d'échec, retirer à la main les obstacles et faire redémarrer le robot.

Le robot DEEBOT revient à la station d'accueil avant d'avoir terminé le nettoyage. Lorsque la batterie devient faible, le robot DEEBOT bascule automatiquement en mode de retour au chargeur et retourne à la station d'accueil pour se recharger tout seul. C'est normal. Il n'est pas nécessaire d'intervenir. Le temps de travail varie selon la surface du sol, la complexité de la pièce et le mode de nettoyage sélectionné. C'est normal. Il n'est pas nécessaire d'intervenir.81

N°. Dysfonctionnement Causes possibles Solutions

Le robot DEEBOT ne procède pas au nettoyage automatique à l'heure planiée. La fonction de planication de l'heure est annulée. Programmer le robot DEEBOT pour qu'il nettoie à des heures précises en utilisant l'application ECOVACS. La fonction de nettoyage continu est activée et le robot DEEBOT vient de terminer le nettoyage de la zone programmée. C'est normal. Il n'est pas nécessaire d'intervenir. Le robot DEEBOT est hors tension. Mettre le robot DEEBOT sous tension. La batterie du robot est faible. Laisser le robot DEEBOT sous tension et connecté à la station d'accueil pour s'assurer que sa batterie est totalement chargée et prête à fonctionner à tout moment. La tête d'aspiration du robot est bloquée et/ou ses composants sont encombrés par des débris. Mettre le robot DEEBOT hors tension, nettoyer le réservoir à poussière et retourner le robot. Nettoyer la tête d'aspiration, les brosses latérales et la brosse principale comme indiqué à la

Le robot DEEBOT ne nettoie pas l'ensemble de la zone. La zone de nettoyage n'est pas rangée. Retirer les petits objets présents sur le sol et ranger la zone à nettoyer avant le début du nettoyage.

Le robot DEEBOT n'est pas en mesure de se connecter à un réseau Wi-Fi domestique. Le nom d'utilisateur ou le mot de passe pour le Wi-Fi domestique est incorrect. Saisir le nom d'utilisateur et le mot de passe corrects pour le Wi-Fi domestique. Le robot DEEBOT se trouve hors de la zone de couverture du signal Wi-Fi domestique. S'assurer que le robot DEEBOT se trouve dans la zone de couverture du signal Wi-Fi domestique. La conguration réseau a débuté avant que le robot DEEBOT ne soit prêt. Allumer l'appareil. Appuyer sur le bouton de réinitialisation pendant 3 secondes à l'aide d'une aiguille. Le robot DEEBOT est prêt pour la conguration réseau lorsqu'il joue une mélodie et que son voyant Wi-Fi clignote lentement. Le système d'exploitation du smartphone doit être mis à jour. Mettre à jour le système d'exploitation du smartphone. L'application ECOVACS s'exécute sous iOS 9.0 et versions ultérieures, ainsi que sur Android 4.0 et versions ultérieures.82
